诛仙材料配方

1

学 院： 专 业： 课 程： 橡胶材料与配方

考试学期： 2015 年 秋 季学期 考试时间： 100 分钟 试卷类别： 开卷

行政班级： 学生姓名： 学 号： 130000

题号 一 二 三 总分

得分

一、填空题（每题1分，共50分）

1. 根据废橡胶的来源，再生胶可分为 __鞋胶粉_、__乘用车胎胶粉_和_载重胎胶粉___。

2. 天然橡胶中包括的非橡胶成分有__丙酮抽出物___、__灰分____、_蛋白质___、___水溶物_____和_水分______。

3. 目前所有弹性体中，弹性最好的橡胶是_顺丁橡胶（BR）__，比重最小的橡胶是_丁苯橡胶（SBR）______，气密性最好的橡胶是_丁基橡胶（IIR）__，气透性最好的橡胶是__硅橡胶（Q）_____，耐压减振性好的橡胶是_乙丙橡胶______，具有生理惰性的橡胶是__硅橡胶（Q）_____，滞后损失、生热大的橡胶是__氟橡胶______，抗湿滑性差的橡胶是__顺丁橡胶（BR）_____，耐高低温性最好的橡胶是____硅橡胶（Q）___，耐磨性最好的橡胶是__顺丁橡胶（BR） ____。

4. 二硫化二苯并噻唑的英文缩写为__DM____，呈 __酸____性，___准__速级促进剂；四甲基二硫化秋兰姆的英文缩写为__TMTD___，呈__酸___性，__超____速级促进剂。

5．氧化锌在CR配方中的作用是__硫化剂及增加导热性能__，在NR配方中的作用是__硫化活化剂__。

6. 在-C-S-C-、-C-S2-C-、-C-SX-C-三种交联键中，____-C-S-C-___热稳定性好，____-C-SX-C-___耐动态疲劳性好，____-C-SX-C-___强度高。

7. 为获得有效硫化体系可采取两条途径，___采用无硫酸___和 ___提高促进剂降低硫磺用量__。

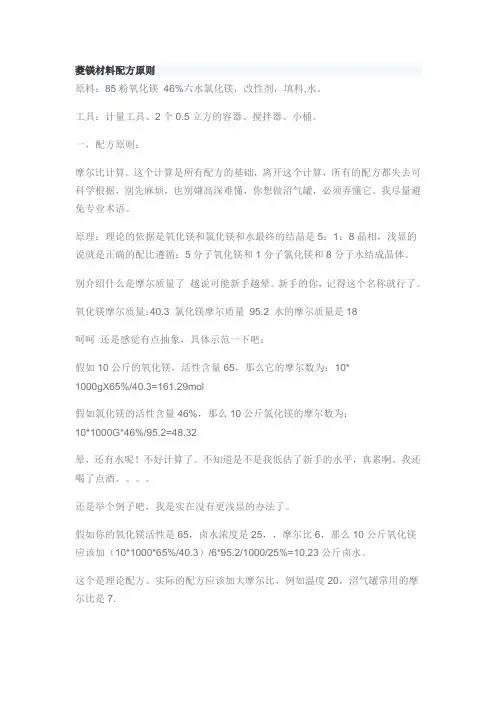

菱镁材料配方原则

原料：85粉氧化镁 46%六水氯化镁，改性剂，填料,水。

工具：计量工具、2个0.5立方的容器、搅拌器、小桶。

一，配方原则：

摩尔比计算。这个计算是所有配方的基础，离开这个计算，所有的配方都失去可科学根据，别先麻烦，也别嫌高深难懂，你想做沼气罐，必须弄懂它。我尽量避免专业术语。

原理：理论的依据是氧化镁和氯化镁和水最终的结晶是5：1：8晶相，浅显的说就是正确的配比遵循：5分子氧化镁和1分子氯化镁和8分子水结成晶体。

别介绍什么是摩尔质量了 越说可能新手越晕。新手的你，记得这个名称就行了。

氧化镁摩尔质量：40.3 氯化镁摩尔质量 95.2 水的摩尔质量是18

呵呵 还是感觉有点抽象，具体示范一下吧：

假如10公斤的氧化镁，活性含量65，那么它的摩尔数为：10*

1000gX65%/40.3=161.29mol

假如氯化镁的活性含量46%，那么10公斤氯化镁的摩尔数为：10*1000G*46%/95.2=48.32

晕，还有水呢！不好计算了。不知道是不是我低估了新手的水平，真累啊。我还喝了点酒。。。。

还是举个例子吧，我是实在没有更浅显的办法了。

假如你的氧化镁活性是65，卤水浓度是25，，摩尔比6，那么10公斤氧化镁应该加（10*1000*65%/40.3）/6*95.2/1000/25%=10.23公斤卤水。

这个是理论配方。实际的配方应该加大摩尔比，例如温度20，沼气罐常用的摩尔比是7. 那么用的卤水数量应该是：（10*1000*65%/40.3）/7*95.2/1000/25%=8.77公斤卤水。

你可能明白了吧？

氧化镁活性经常变化，温度、适度也是经常变化，所以配方应该每星期计算一次。

经验高的同行常常用高浓度的，这样更水少了，反卤的可能行就小，但是养护就困难了。（冬天失水少，可以高浓度。）一般的经验是：气温10度，卤水30，气温20度，卤水浓度25，气温30，卤水浓度23.，大家根据例子自己换算吧。

轮胎知识培训

1 第三节 材料和配方

一、轮胎原材料

1、橡胶

橡胶是轮胎胶料的基体，在配方胶料中橡胶的比率会超过50%，也就是说轮胎胶料中主要的成分是橡胶。子午线轮胎中采用的橡胶分为天然橡胶和合成橡胶两种。

（1）、天然橡胶

天然橡胶是原产于热带地区的一种乔木——橡胶树的产物。

当割开橡胶树干，

便有乳白似的胶

液从树皮里流出,

因此在有些地方

称为“流泪的树”。

含有橡胶的植物有

二千多种，但最有价值的是三叶橡胶树（如上图），原产于巴西亚马逊河一带。因此这些树的学名为巴西橡胶树(Hevea brasiliensis)。

巴西虽然是巴西橡胶树的原产地，但由于南美叶疾病的危害和劳动力缺乏，种植面积却很小。目前巴西橡胶树的种植地区主要集中在东南亚，占世界种植面积的80%以上。

天然橡胶的采集是通过割开橡胶树干，使乳白似的胶液从树皮里流出，收集后使它凝固，再经过一系列工序，就成为半透明的橡胶块。

据记载，世界上最早应用天然橡胶的是古代美洲的印第安人。他们常用当地橡胶树产出的胶汁制作雨衣、瓶罐及玩具之类的东西。1492年，哥伦布率领船队横渡大西洋，想寻找通向中国和印度的海路，不料由于航行的错误而跑到了美洲。就在这次闻名世界的航行中，他把印第安人制作的橡胶用具和玩的橡胶球带回了欧洲，使欧洲人第一次见到了橡胶。

中国在1904年开始种植橡胶树，主要产地在海南省和云南省。

目前轮胎生产使用的天然橡胶主要分为烟片胶和标准橡胶两种，烟片胶常用的为1号烟片胶（RSS1）和3号（RSS3）胶；标准橡胶为标准橡胶10号和20号。

天然橡胶的主要的化学成分为一种以异戊二烯为主要成份的高分子化合物。烟片胶和标准橡胶性质是相同的只是在加工方面的区别，由于标准橡胶产品具有良好的均一性，加工方便，目前子午胎使用的天然橡胶多为标准橡胶。

BMC模塑料的材料配方

与主要由树脂和玻璃纤维二组分所构成的玻璃钢有所不同的是，BMC模塑料主要是由三种组分（树脂、玻璃纤维和填料〕所组成，是一类粒子分散型复合材料（树脂黏结了大量粉状填料）和纤维增强复合材料合结合起来的多相复合体系。因此，这使影响BMC模塑科性能的因素更加多样化、复杂化．然而．遇过调节预混料中树脂、玻璃纤维、填料及各种添加剂的种类，用量及结合方式，就可配制出具有不同性能和功用的多种多样的BMC模塑料。

1、液体组份的配比

国际上流行的BMC配方表中大多是以BMC组份中的液体树脂(UP+LSA)总量的百分之一为计算单位，用PHR(Parts per hundred

resin)即每百份树脂的份数作为单位。例如常规的配方表中液体组份的配比是：

UP （不饱和聚酯树脂） 60phr 两者相加即100phr

LSA （低收缩剂） 40phr

根据低收缩剂在成型中形成微空穴的理论来抵消UP收缩的机理，通常是以低收缩剂的实际固含量来控制低收缩剂LSA的加入量：

A=LSA*B/(UP+LSA) phr

A—低收缩剂在BMC组份中的固含量 phr 一般控制在14～18phr

B—配制低收缩剂时，热塑性树脂粒料在单体苯乙烯中的浓度％

常规配制时一般控制在35～45％浓度

UP—UP树脂的加入量

LSA—LSA低收缩剂的加入量 LSA一般都采取定向采购，也可以自配，在配方设计时一定要先摸清LSA中热塑性树脂的浓度，浓度的高低直接影响LSA的粘度，粘度过高会影响随后加入粉料时的浸润，单体苯乙烯Styrene来能够降粘，可以用来改善混料时对粉体的湿润，但这不是一个好办法，过量苯乙烯的加入，在固化时用不完，残留的St会引起许多弊病，诸如强度下降、耐热性变差，甚至在成型中拔高放热峰温度，致使部品表面微裂。一般在配方设计时要校核苯乙烯的含量，控制在45～50phr。
