等高线地形图

1 等高线地形图试题

1、下列水系图中，反映地势低平的是 （ ）

下图为某地区等高线地形图，读图回答2～4题。

2．根据等高线地形图判断，图中河流的总体流向大致是（ ）

A．西北向东南流

B．东南向西北流

C．东北向西南流

D．西南向东北流

3．该地区拟建一条铁路，有人设计了一选线方案（如图）。方案沿线甲、乙、丙、丁四处中明显不合理的有（ ）

A．1处 B．2处 C．3处 D．4处

4．若要安排露营活动地点，就地形、水文特征判断，最不适宜的地点是（ ）

A．W B．X C．Y D．Z

读我国北方某区域等高线地形图，回答5～6题。

5．甲成为图中区域规模最大的村落和集市，最主要的条件是( )

A．地处河流上游，水质良好 B．周围地貌多样，风景优美

C．地形平坦开阔，交通方便

D．背靠丘陵缓坡，滑坡很少

6．地质队员发现乙处有金矿出露，考虑流水的侵蚀、搬运作用，能找到沙金(沉积物中的细小金粒)的地方是( )

A．a

B．b

C．c

D．d

读我国东南沿海某区域的等高线地形图，回答7～8题。

2 7．图中M处最可能适宜开展的运动项目是（ ）

A．跳水运动 B．滑雪运动

C．漂流运动 D．攀岩运动

8．图中M处地形的海拔最高点相对于甲城镇的高度可能为（ ）

A．508m B．316m C．264m D．198m

下图中甲是我国东部河流某河段示意图，乙是EF河段河床示意图。丙是河流A、B两水文站测得的水位变化图。据此完成9～10题。

9、甲图中AB段河流（ ）

A、由西北流向东南 B、由东南流向西北

C、水位A处低于B处 D、不能确定

等高线地形图的特点、判读方法及应用

一、等高线图的基本特点

1、同一条等高线上高度相等。

2、等高距全图一致。

3、等高线均为闭合曲线，只是有的不能在一幅图上完全呈现出来。

4、等高线一般不相交、不重叠，但在悬崖峭壁处，等高线可以重合。

5、等高线疏密反映坡度陡缓，而等高线之间间距愈大，等高线愈稀疏，则坡度愈缓。

6、等高线与山脊、山谷线重直相交，等高线穿过河谷时，向上游弯曲，成为“V”字形。

7、示坡线表示坡降方向，它总是指向海拔较低的方向。

二、判读方法

（一）判读等高线的数值。

1、计算两点的相对高度和温度差。

读出任何两点的海拔高度，计算出这两点的相对高度，还可以进一步求出它的气温差（每升高100m，气温下降0.6℃）。

2、估算陡崖的相对高度。

等高线重叠或相交的地方，表示为陡崖。

陡崖的相对高度为：（n-1）d≤h＜（n+1）d

其中n为两地不同等高线的条数，d为等高距。

3、判别局部小范围闭合等高线的高度。

如不在正常范围内，则判别规律为“低于低值，高于高值”，即如果闭合等高线海拔与两侧等高线中较低的海拔相等，则闭合区域内的海拔低于这条等高线的海拔，此地可能为小盆地；如果闭合等值线海拔与两侧等高线中较高的海拔相等，则闭合区域内海拔高于这条等高线的海拔，此地可能为小山峰。

4、计算两点相对高度的范围。

（1）确定两点的海拔高度的范围。

（2）确定最大可能值和最小可能值。

（二）判读等高线的形状特征。

1、根据等高线疏密，判断坡度陡缓。

等高线稀疏的地方表示缓坡，密集的地方表示陡坡，间隔相等的地方表示均匀坡，等高线上疏下密表示凸形坡，等高线上密下疏表示凹形坡。

2、等高线的数值由中心向四周降低，表示为山地或丘陵。

3、等高线的数值由中心向四周升高，表示为盆地。

4、等高线的凸出部分指向低处表示山脊，其最大弯曲处的点的连线，表示为山脊线，也叫分水线。

3.4等高线地形图

教学目标

1．知道等高线地形图的绘制方法。

2．学会在等高线地形图上判断坡度的大小，识别山谷、山脊、山顶和悬崖。

3．引导学生认识不同地形在等高线地形图和分层设色地形图上各是如何表现的。

4．在地图上查找地名，并选择到目的地的最佳交通线路。

第一课时：等高线地形图的绘制

教学过程

引入新课

由于生产和生活的需要，常常需要将地球表面的形态绘制在图纸上，这种图被称为地形图，如地形素描图、等高线地形图等。

读图：P76图3.33和图3.34，回答下列问题。

1．地形素描图能准确表示任何一点的高程和任何一个区域的地面起伏状况吗？

地形素描图只能把观测者见到的区域的地面起伏情况和区域内能看到的点的高程表现出来，见不到的区域及区域内的点无法表现出来。

2．图3.34中200，250，273.4分别表示什么含义？等高线地形图是怎样绘制出来的。

图3.34中的200，250表示等高线的海拔高度，273.4表示图中的一个山顶的海拔高度，单位都是米。绘制等高线地形图必须首先进行实地测量，然后在地图上把海拔高度相同的点连起来形成等高线，根据不同的需要绘制不同等高距的地形图。

活动：分组绘制等高线地形图。

1．用泥巴或其它材料作成一座山的模型。

2．用铅笔或细棍在山的模型上扎几排洞，每一排洞的高度必须相等，相等两排的高差也要相等。

3．用白线或细绳饶着小山把洞连接起来。

4．从山顶向下看，这些线形成一些不规则的线圈，把这些线画到平面图上。

分析与思考：

1．从山顶向下看，不同高度上的线圈大小_______（相等 / 不相等），高处的线圈比低处的线圈___（大 / 小）.

2．同一线圈上各点的高度______（相等 / 不相等）。

3．观察图3.35，坡度较小的地方，这些线的间距_____（大 / 小），分布_____（密集 / 稀疏）。

4．如果坡度达到90 o，这些线之间的间距为__________，这些线会_______（重合 / 不重合）。

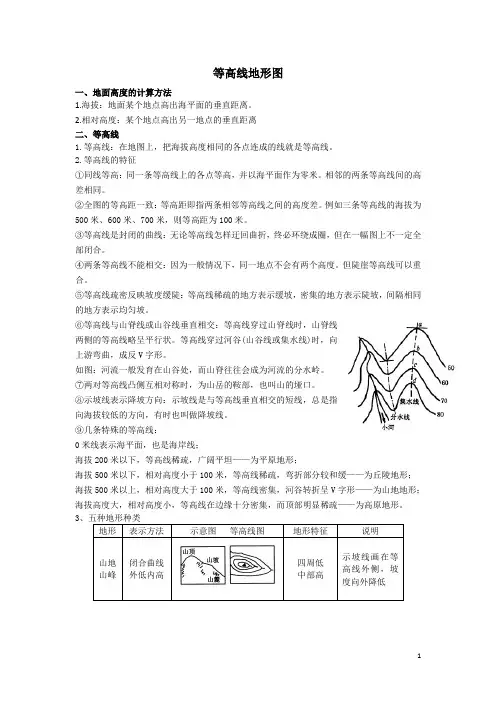

1 等高线地形图

一、地面高度的计算方法

1.海拔：地面某个地点高出海平面的垂直距离。

2.相对高度：某个地点高出另一地点的垂直距离

二、等高线

1.等高线：在地图上，把海拔高度相同的各点连成的线就是等高线。

2.等高线的特征

①同线等高：同一条等高线上的各点等高，并以海平面作为零米。相邻的两条等高线间的高差相同。

②全图的等高距一致：等高距即指两条相邻等高线之间的高度差。例如三条等高线的海拔为500米、600米、700米，则等高距为100米。

③等高线是封闭的曲线：无论等高线怎样迂回曲折，终必环绕成圈，但在一幅图上不一定全部闭合。

④两条等高线不能相交：因为一般情况下，同一地点不会有两个高度。但陡崖等高线可以重合。

⑤等高线疏密反映坡度缓陡：等高线稀疏的地方表示缓坡，密集的地方表示陡坡，间隔相同的地方表示均匀坡。

⑥等高线与山脊线或山谷线垂直相交：等高线穿过山脊线时，山脊线两侧的等高线略呈平行状。等高线穿过河谷(山谷线或集水线)时，向上游弯曲，成反V字形。

如图：河流一般发育在山谷处，而山脊往往会成为河流的分水岭。

⑦两对等高线凸侧互相对称时，为山岳的鞍部，也叫山的垭口。

⑧示坡线表示降坡方向：示坡线是与等高线垂直相交的短线，总是指向海拔较低的方向，有时也叫做降坡线。

⑨几条特殊的等高线：

0米线表示海平面，也是海岸线；

海拔200米以下，等高线稀疏，广阔平坦——为平原地形；

海拔500米以下，相对高度小于100米，等高线稀疏，弯折部分较和缓——为丘陵地形；

海拔500米以上，相对高度大于100米，等高线密集，河谷转折呈V字形——为山地地形；

海拔高度大，相对高度小，等高线在边缘十分密集，而顶部明显稀疏——为高原地形。

3、五种地形种类

地形 表示方法 示意图 等高线图 地形特征 说明

山地

山峰 闭合曲线

外低内高

四周低

中部高 示坡线画在等高线外侧，坡度向外降低 2 盆地

洼地 闭合曲线
