压力管道吹扫作业指导书

管道吹扫作业指导书一、任务概述管道吹扫作业是指通过利用压缩空气或氮气等气体对管道进行清扫，以去除管道内的杂质、污垢等。

本指导书旨在提供管道吹扫作业的详细步骤和注意事项，确保作业安全、高效进行。

二、作业准备1. 确认管道吹扫的具体位置和范围，并进行现场勘察。

2. 准备好所需的吹扫设备，包括压缩空气或氮气源、吹扫枪、吹扫管道等。

3. 检查吹扫设备的完好性，确保设备无损坏或漏气现象。

4. 配备必要的个人防护装备，包括安全帽、防护眼镜、耳塞、防护服等。

三、作业步骤1. 开始作业前，与相关人员进行沟通，确保所有人员了解作业内容和安全要求。

2. 封堵管道两端，并确保封堵牢固，以防止吹扫过程中气体泄漏。

3. 将吹扫枪连接到气源管道上，并确保连接牢固。

4. 打开气源，调节气源压力至合适的工作压力。

5. 从管道的低端开始，将吹扫枪插入管道并逐段进行吹扫。

注意控制吹扫枪的进出速度，避免损坏管道。

6. 在吹扫过程中，根据管道的情况，适时调整吹扫枪的角度和方向，确保吹扫彻底。

7. 吹扫过程中，注意观察吹出的杂质和污垢，及时清理吹扫枪头，以保证吹扫效果。

8. 吹扫至管道的高端后，关闭气源，停止吹扫。

9. 拆除吹扫设备，并进行必要的清洁和维护，确保设备的正常使用寿命。

10. 移除管道两端的封堵物，并进行必要的清理工作。

四、安全注意事项1. 在吹扫作业过程中，所有人员应佩戴个人防护装备，严禁穿戴松散的衣物和饰品。

2. 操作人员应熟悉吹扫设备的使用方法，并按照操作规程进行作业。

3. 在吹扫过程中，严禁将吹扫枪对准人体或其他易受损物体。

4. 在使用压缩空气或氮气时，应确保气源的压力稳定，避免发生意外情况。

5. 在吹扫作业现场，应设置明显的警示标志，以提醒他人注意作业区域。

6. 若发现气源泄漏或设备损坏等紧急情况，应立即停止作业并采取相应的安全措施。

7. 作业结束后，应对作业现场进行清理，清除杂物和污垢，确保现场整洁。

五、作业总结管道吹扫作业是一项重要的清洁作业，通过本指导书提供的步骤和注意事项，可以确保作业的安全和效果。

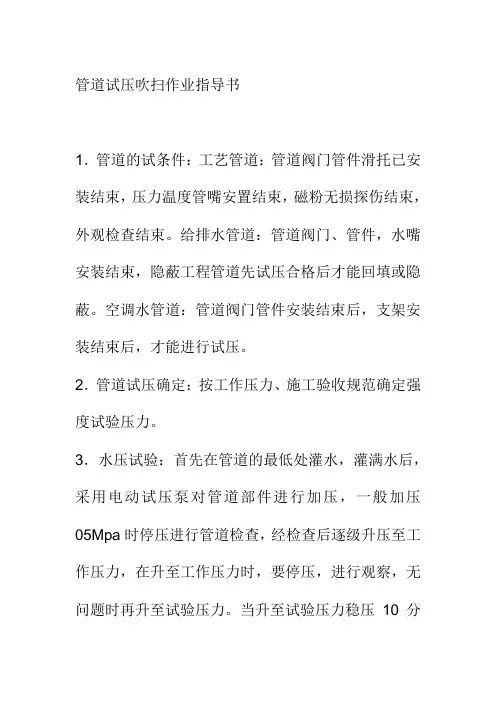

管道试压吹扫作业指导书1．管道的试条件：工艺管道：管道阀门管件滑托已安装结束，压力温度管嘴安置结束，磁粉无损探伤结束，外观检查结束。

给排水管道：管道阀门、管件，水嘴安装结束，隐蔽工程管道先试压合格后才能回填或隐蔽。

空调水管道：管道阀门管件安装结束后，支架安装结束后，才能进行试压。

2．管道试压确定：按工作压力、施工验收规范确定强度试验压力。

3．水压试验：首先在管道的最低处灌水，灌满水后，采用电动试压泵对管道部件进行加压，一般加压05Mpa时停压进行管道检查，经检查后逐级升压至工作压力，在升至工作压力时，要停压，进行观察，无问题时再升至试验压力。

当升至试验压力稳压10分钟无压降时，即为强度试压合格然后进行严密性试验。

严密性试验合格后才能按方案进行放水。

排水的方案中，要有环保措施和安全措施。

4．气压试验：管道的气压试验方案须甲方、监理和施工单位总工程师批准。

空气压缩机的压力、容量需满足试压要求，管道气压试验时，须成立气压试验领导小组，对施工人员进行安全技术交底，做好试压前的准备工作。

压力表、温度计必须经过计量有效。

施工现场必须有气压试验安全标志和标语。

气压试验的升压方法须符合GB50235-97规范要求。

当强度试验和严密性试验合格后才能慢慢泄压。

泄压时必须注意安全，排放口不得有人或障碍物，排放口要有安全标志，专人管理。

吹扫噪声扩散必须符合环保要求。

5．管道吹扫：管道试验合格后需吹扫的管线在方案中要明确管道吹扫时要有详细的吹扫计划。

使施工人员明确吹扫管道的压力及排放口，空气吹扫过程中如有烟尘，要有防护措施和安全标志并有专人负责。

吹扫排气口木靶检验5分钟，无铁锈水份尘土时为合格。

管道蒸汽吹扫时，必须暖管，及时排水，并检查管子位移。

6．管道水冲冼：如管道安装试压结束后需水冲洗时，必须明确排水措施，不得把水随便开放污染环境，必要时和当地环保部门联系解决。

水冲洗的水必须是洁净水，冲洗的流速不得低于1.5m/s，根据水的水色透明度确认冲洗是否合格。

技术标准名称：管道吹扫与清洗作业指导书编号：LUXI/ZB-JSC-ZDS68编制：审核：批准：发布日期：生效日期：受控状态：1 目的为确保管道系统吹扫与清洗的顺利进行，加强实验过程的质量控制，保证工程质量和安全，特制定本指导书。

2 适用范围本工艺文件适用于设计压力不大于42MPa，设计温度不超过材料允许使用温度的工业金属管道、火力发电厂用于输送蒸汽、汽水两相介质的动力管道、城镇供热管网的管道、公用管道工程中的燃气管道系统的吹扫与清洗。

3 职责3.1 各公司技术科负责对实验过程的控制及服务。

3.2 各公司质检科负责对过程质量的控制点检验。

3.3 各公司设备科负责相关设备的完好率。

3.4 各公司实验操作人员负责按本指导书进行操作。

4 定义无5 作业要求5.1 管道强度试验合格后，分系统、分介质、分阶段进行吹扫与清洗。

5.2 吹洗的原则，应先主管后支管，再疏排管依次进行，保证全部参与吹洗的管道吹洗干净。

吹出的脏物不得进入已吹扫与清洗合格的管道。

5.3 吹洗前应将系统内的仪表、孔板、喷嘴、滤网、节流阀、调节阀、电磁阀、安全阀、止回阀等管道组成件暂时拆除，并以模拟体或临时短接代替，待管道吹洗合格后重新复位。

对以焊接形式连接的上述阀门、仪表等部件，应采取流经旁路或卸掉阀头及阀座加保护套等保护措施后再进行吹扫及清洗。

拆下的管件应妥善保管，待吹洗后复位。

5.4 不允许吹洗的设备管道应与吹洗系统隔离，冲洗时管道的脏物不得进入设备，设备吹出的脏物也不得进入管道。

5.5 管道吹扫与清洗前应仔细检查管道支吊架的牢固程度，对有异议的部位应进行加固。

5.6 为管道吹扫与清洗安装的临时供水、供气管道及排放管道，应预先吹扫与清洗干净后再使用。

5.7 管道吹扫与清洗合格后，除规定的检查与和恢复工作外，不得再进行其他影响管内清洁的作业。

5.8 管道吹扫与清洗合格后，施工单位应会同建设单位或监理单位共同进行检查确认，并填写“管道系统吹扫与清洗检查记录”及“管道隐蔽工程记录”。

管道吹扫作业指导书一、作业目的管道吹扫作业是在管道系统安装、维修或更换前的重要环节，旨在清除管道内的杂质、尘土和水分，确保管道系统的正常运行。

本作业指导书旨在提供详细的作业步骤和安全要求，确保吹扫作业的顺利进行。

二、作业准备1. 确定吹扫区域：根据工程需要，确定需要进行吹扫作业的管道区域。

2. 准备吹扫设备：包括压缩空气源、吹扫枪、吹扫管道等设备。

3. 安全措施：确保作业区域的安全，包括设置警示标志、佩戴个人防护装备等。

三、作业步骤1. 确认管道状态：在开始吹扫作业前，确认管道系统已经排空，确保没有残留物或危险品。

2. 连接吹扫设备：将吹扫枪与吹扫管道连接，确保连接牢固。

3. 开启压缩空气源：将压缩空气源连接至吹扫设备，逐渐增加气压，确保压力适中。

4. 开始吹扫作业：从管道的一端开始，将吹扫枪插入管道内，并逐渐向另一端推进，同时打开吹扫枪的气流开关。

注意保持吹扫枪与管道内壁的一定距离，避免损坏管道。

5. 吹扫过程中的注意事项：- 注意观察吹扫枪的指示器，确保吹扫作业正常进行。

- 如遇到阻塞或异常情况，应立即停止吹扫，并检查原因。

- 吹扫作业过程中，操作人员应保持站立姿势，避免过度弯曲或扭转身体。

- 长时间吹扫作业后，应适当休息，避免疲劳导致操作失误。

6. 完成吹扫作业：当吹扫枪从管道另一端退出时，表示吹扫作业完成。

关闭气流开关，并将吹扫设备与管道分离。

四、安全要求1. 个人防护装备：作业人员应佩戴适当的个人防护装备，包括安全帽、防护眼镜、耳塞、防护手套等。

2. 管道检查：在吹扫作业前，应对管道进行检查，确保无裂缝、破损或其他安全隐患。

3. 气压控制：在吹扫作业中，应根据管道材质和直径合理控制气压，避免对管道造成损坏。

4. 防火措施：吹扫作业现场应禁止吸烟或使用明火，确保作业安全。

5. 环境通风：吹扫作业产生的粉尘和异味应及时排除，保持作业现场通风良好。

6. 管道清洁：吹扫作业完成后，应对管道进行清洁，清除吹扫过程中产生的杂物和尘土。
