cass计算土方量的操作流程

Cass土方量计算方法

一、 导入数据

菜单栏：绘图处理→展野外测点点号

执行上述操作，系统弹出“输入坐标数据文件名”对话框

选择测量所得的坐标文件，并用复合线画出测区边界

二、土方量计算

1. 根据坐标计算 菜单栏：工程应用→DTM法土方计算→根据坐标文件

执行上述操作，命令行提示如下：

选择边界线：（用鼠标点取所画的闭合复合线）

系统将弹出“土方计算参数设置”对话框

设置好计算参数后屏幕上显示填挖方的对话框，同时图上绘出所分析的三角网、填挖方的分界线（白色线条）

点击“确定”按钮关闭对话框，命令行提示如下：

请指定表格左下角位置：（用鼠标在图上适当位置点击，Cass会生成一个表格，包含平场面积、最大高程、最小高程、平场标高、填方量、挖方量）

2、方格网法土方计算

菜单栏：工程应用→DTM法土方计算→根据图上高程点

执行上述操作，系统弹出“建立DTM”对话框

选择坐标数据文件名，点击确定，生成如下：

菜单栏：工程应用→DTM法土方计算→根据图上高程点

执行上述操作，系统弹出“方格网土方计算”对话框 3、两期土方计算

菜单栏：等高线→三角网存取→写入文件

执行上述操作，弹出“输入三角网文件名”输入框，命名并保存 将两期数据都如上操作生成两个sjw文件。

菜单栏：工程应用→DTM法土方计算→计算两期土方量

执行上述操作，命令行提示如下：

第一期三角网：（1）图面选择（2）三角网文件<2>（图面选择表示当前屏幕上已经显示的DTM模型，三角网文件指保存到文件中的DTM模型）

第二期三角网：（1）图面选择（2）三角网文件<1>（同上，默认选1）

系统弹出计算结果，如图：

×××分厂×××安全生产工作履职清单及行动计划表--0202)89673

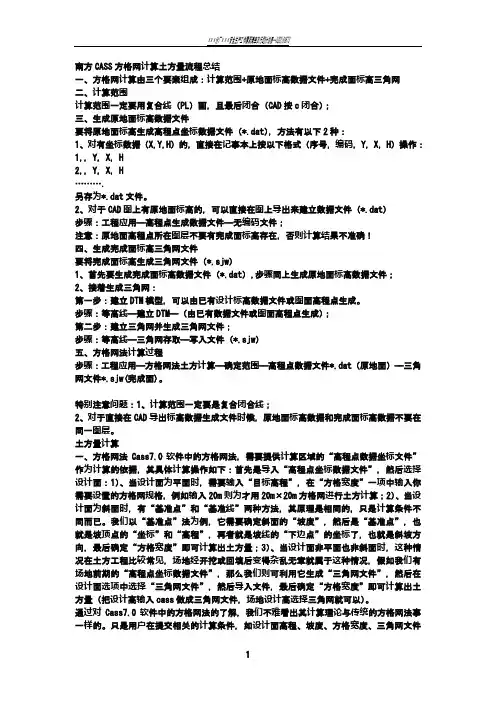

1 南方CASS方格网计算土方量流程总结

一、方格网计算由三个要素组成：计算范围+原地面标高数据文件+完成面标高三角网

二、计算范围

计算范围一定要用复合线（PL）画，且最后闭合（CAD按c闭合）；

三、生成原地面标高数据文件

要将原地面标高生成高程点坐标数据文件（*.dat），方法有以下2种：

1、对有坐标数据（X,Y,H）的，直接在记事本上按以下格式（序号，编码，Y，X，H）操作：1，，Y，X，H

2，，Y，X，H

……….

另存为*.dat文件。

2、对于CAD图上有原地面标高的，可以直接在图上导出来建立数据文件（*.dat）

步骤：工程应用——高程点生成数据文件——无编码文件；

注意：原地面高程点所在图层不要有完成面标高存在，否则计算结果不准确！

四、生成完成面标高三角网文件

要将完成面标高生成三角网文件（*.sjw）

1、首先要生成完成面标高数据文件（*.dat）,步骤同上生成原地面标高数据文件；

2、接着生成三角网：

第一步：建立DTM模型，可以由已有设计标高数据文件或图面高程点生成。

步骤：等高线——建立DTM——（由已有数据文件或图面高程点生成）；

第二步：建立三角网并生成三角网文件；

步骤：等高线——三角网存取——写入文件（*.sjw）

五、方格网法计算过程

步骤：工程应用——方格网法土方计算——确定范围——高程点数据文件*.dat（原地面）——三角网文件*.sjw(完成面)。

特别注意问题：1、计算范围一定要是复合闭合线；

2、对于直接在CAD导出标高数据生成文件时候，原地面标高数据和完成面标高数据不要在同一图层。

土方量计算

一、方格网法Cass7.0软件中的方格网法，需要提供计算区域的“高程点数据坐标文件”作为计算的依据，其具体计算操作如下：首先是导入“高程点坐标数据文件”，然后选择设计面：1）、当设计面为平面时，需要输入“目标高程”，在“方格宽度”一项中输入你需要设置的方格网规格，例如输入20m则为才用20m×20m方格网进行土方计算；2）、当设计面为斜面时，有“基准点”和“基准线”两种方法，其原理是相同的，只是计算条件不同而已。我们以“基准点”法为例，它需要确定斜面的“坡度”，然后是“基准点”，也就是坡顶点的“坐标”和“高程”，再者就是坡线的“下边点”的坐标了，也就是斜坡方向，最后确定“方格宽度”即可计算出土方量；3）、当设计面非平面也非斜面时，这种情况在土方工程比较常见，场地经开挖或回填后变得杂乱无章就属于这种情况，假如我们有场地前期的“高程点坐标数据文件”，那么我们则可利用它生成“三角网文件”，然后在设计面选项中选择“三角网文件”，然后导入文件，最后确定“方格宽度”即可计算出土方量（把设计高输入cass做成三角网文件，场地设计高选择三角网就可以）。

南方CASS方格网计算土方量流程总结

一、 方格网计算由三个要素组成：计算范围+原地面标高数据文件+完成面标高三角网

二、 计算范围（实际土方开挖回填施工边界）

计算范围一定要用复合线（PL）画，且最后闭合（CAD按c闭合）。

三、 原地面标高数据文件

将原地面标高生成高程点坐标数据文件（*.dat），方法有以下3种：

1、对有坐标数据（X,Y,H）的，直接在记事本上按以下格式（序号，编码，Y，X，H）格式： 1，，Y，X，H

2，，Y，X，H

……….

另存为*.dat文件；或直接把保存好的*.txt文件重新命名为*.dat文件。

2、对于CAD图上有原地面三维标高的，可以直接在图上导出来建立数据文件（*.dat）

步骤：工程应用——高程点生成数据文件——无编码文件；

3、对于CAD图上有三维标高或文字标高的，可以用“·91”命令。

四、 完成面标高数据文件→完成面标高三角网文件

目的：要将完成面标高生成三角网文件（*.sjw）

1、首先要生成完成面标高数据文件（*.dat）,步骤同上生成原地面标高数据文件；

2、接着生成三角网：

第一步：建立DTM模型，可以由已有设计标高数据文件或图面高程点生成。

步骤：等高线——建立DTM——（由已有数据文件或图面高程点生成）；

第二步：建立三角网并生成三角网文件；

建立DTM的时候，会自动生成了一个*.sjw文件，如果要增加或删掉个别不合理的三角形，增加或删掉后按下面步骤保存：

步骤：等高线——三角网存取——写入文件（*.sjw）；这个步骤需要注意，如果别人在文件中已经有了一个*.sjw文件，在你建立DTM的时候，不会自动覆盖别人的*.sjw的，建议另外建立自己的*.sjw三角网文件用于计算！

五、 方格网法计算过程

步骤：工程应用——方格网法土方计算——确定计算范围——高程点数据文件*.dat（原地面）——三角网文件*.sjw(完成面)。

南方CASS方格网计算土方量流程总结

一、 方格网计算由三个要素组成：计算范围+原地面标高数据文件+完成面标高三角网

二、 计算范围

计算范围一定要用复合线（PL）画，且最后闭合（CAD按c闭合）；

三、 生成原地面标高数据文件

要将原地面标高生成高程点坐标数据文件（*.dat），方法有以下2种：

1、对有坐标数据（X,Y,H）的，直接在记事本上按以下格式（序号，编码，Y，X，H）操作： 1，，Y，X，H

2，，Y，X，H

……….

另存为*.dat文件。

2、对于CAD图上有原地面标高的，可以直接在图上导出来建立数据文件（*.dat）

步骤：工程应用——高程点生成数据文件——无编码文件；

注意：原地面高程点所在图层不要有完成面标高存在，否则计算结果不准确！

四、 生成完成面标高三角网文件

要将完成面标高生成三角网文件（*.sjw）

1、首先要生成完成面标高数据文件（*.dat）,步骤同上生成原地面标高数据文件；

2、接着生成三角网：

第一步：建立DTM模型，可以由已有设计标高数据文件或图面高程点生成。

步骤：等高线——建立DTM——（由已有数据文件或图面高程点生成）；

第二步：建立三角网并生成三角网文件；

步骤：等高线——三角网存取——写入文件（*.sjw）

五、 方格网法计算过程

步骤：工程应用——方格网法土方计算——确定范围——高程点数据文件*.dat（原地面）——三角网文件*.sjw(完成面)。

特别注意问题：1、计算范围一定要是复合闭合线；

2、对于直接在CAD导出标高数据生成文件时候，原地面标高数据和完成面标高数据不要在同一图层。

一、读识方格网图

方格网图由设计单位(一般在1：500的地形图上)将场地划分为边长a=10～40m的若干方格,与测量的纵横坐标相对应,在各方格角点规定的位置上标注角点的自然地面标高(H)和设计标高(Hn),如图1-3所示.
