电工复习提纲15.9

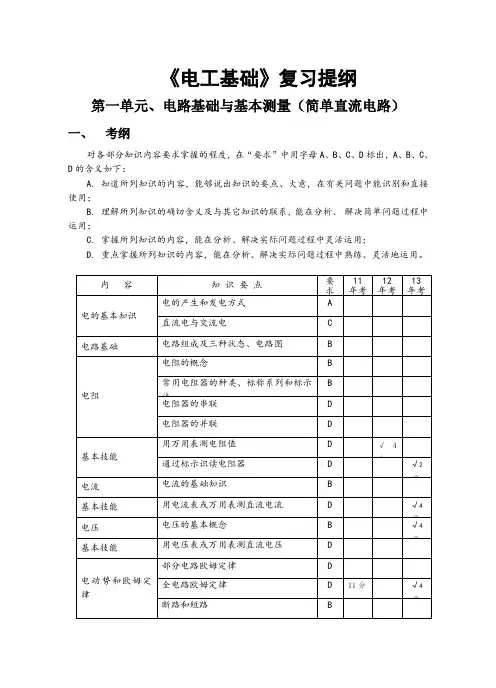

《电工基础》复习提纲第一单元、电路基础与基本测量（简单直流电路）一、考纲对各部分知识内容要求掌握的程度，在“要求”中用字母A、B、C、D标出，A、B、C、D的含义如下：A. 知道所列知识的内容，能够说出知识的要点、大意，在有关问题中能识别和直接使用；B. 理解所列知识的确切含义及与其它知识的联系，能在分析、解决简单问题过程中运用；C. 掌握所列知识的内容，能在分析、解决实际问题过程中灵活运用；D. 重点掌握所列知识的内容，能在分析、解决实际问题过程中熟练、灵活地运用。

说明：2011年高考中本单元总分13分，占15.1%；2012年高考总分8分，占8.5%；2013年高考本单元总分22分，占19.6%.二、 知识网络三、 易混概念1、 电阻R 与电阻率ρ2、 电压U 与电位v3、 电动势E 、路端电压U 与内电压U 内4、 电功W 与电热Q5、 电功率P 电与热功率P 热四、 方法与技巧1、 全电路欧姆定律的应用2、 电路中的能量转换3、 电源输出最大功率的条件4、 串、并联电路的性质和分析5、 电流表的改装与使用6、 电压表的改装与使用7、 多用电表的使用8、 电路中各点电位的计算 9、 常用电阻器的识读 10、兆欧表的使用 11、导线线头的连接五、 例题分析例1 如下图所示，已知可变电阻器滑动触点C 在AB 的中点，则电路中电阻R 两端的电压（）。

（C ）A 、等于AB U 21 B 、大于AB U 21C 、小于AB U 21D 、等于AB U例2 如图2所示，三只白炽灯A 、B 、C 完全相同。

当当开关S 闭合时，白炽灯A 、B的亮度变化是（）。

（B ） A 、A 变暗，B 变亮 B 、A 变亮，B 变暗 C 、A 、B 都变暗 D 、A 、B 都变亮例3求下图所示电路中的电流I 和电压U 。

(I=0.25A,U=-310V)图2例4 在下图所示电路中，已知电源电动势E1=18v，E3=5v,内电阻r1=1Ω,r2=1Ω，外电阻R1=4Ω，R2=2Ω，R3=6Ω，R4=10Ω，电压表的读数是28v。

第一章 简单直流电路的基础知识【本章逻辑结构】【本章重点内容】1、电路中的主要物理量。

2、基本定律。

3、电路中的各点电位的计算。

4、简单直流电路的分析及计算。

【本章内容提要】一、电路：由电源、用电器、导线和开关等组成的闭合回路。

电路的作用是实现电能的传输和转换。

二、电流：电荷的定向移动形成电流，电路中有持续电流的条件是：1.电路为闭合通路。

2.电路两端存在电压，电源的作用是为电路提供持续的电压。

三、电流的大小：等于通过导体横截面的电荷量与通过这些电荷量所用时间的比值，即：qI＝t四、电阻：表示元件对电流呈现阻碍作用大小的物理量，在一定温度下，导体的电阻和它的长度成正比，而和它的横截面积成反比，即：lR＝ρs式中，ρ是反映材料导电性能的物理量，称为电阻率。

此外，导体的电阻还与温度有关。

五、部分电路欧姆定律：反映电流，电压，电阻三者之间的关系，其规律为：UI=R六、电流通过用电器时，将电能转化为其他形式的能。

转换电能的计算： W=UIt电功率的计算： P=UI电热的计算： Q=I2Rt七、闭合电路的欧姆定律：闭合电路内的电流与电源的电动势成正比，与电路的总电阻成反比，即： I=rR E 式中E 代表电源电动势、R 代表外电路电阻、r 代表外电源内电阻。

电路参数的变化将使电路中的电流、电压分配关系以及功率消耗等发生改变。

八、电源的外特性：在闭合电路中，电源端电压随负载电流变化的规律，即U=E-Ir九、串联电路的基本特点：电路中各处的电流相等；电路两端的总电压等于各部分电路两端的电压之和；串联电路的总电阻等于各个导体的电阻之和。

十、并联电路的基本特点是：电路中各支路两端的电压相等；电路的总电流等于各支路的电流之和；并联电路的总电阻的倒数，等于各个导体的电阻的倒数之和。

十一、电阻测量：可采用欧姆表，伏安法和惠斯通电桥，要注意它们的测量方法和适用条件。

十二、电位：电路中某点的电位就是该点与零电位之间的电压（电位差）。

《电工学》复习大纲知识点第1章电路基本概念与基本定律1.1 电路的作用与组成概念1.2 电路中的参考方向会用1.3 欧姆定律与电阻元件1.4 开路、短路和通路概念1.5 理想电源2种电源、2种电源等效变换1.7 基尔霍夫定律KCL、KVL、列方程求解（支路、节点、回路、网孔）1.8 电路中电位的概念及计算概念、活用第2章电路的分析方法2.1 简单电阻电路的等效变换并联、串联2.2 电阻星形.三角形连接的等效变换会计算（推导）2.3 支路电流法列方程求解（支路b、节点N、节点方程N-1、回路方程b-N-1）2.4 节点电压法弥尔曼定理。

列方程求解（参考节点）2.5 叠加原理会使用（比例性、叠加性）2.6 等效电源定理（戴维南、诺顿）第3章正弦交流电路3.1 正弦交流电的基本概念概念、三要素、有效值、最大值、周期、频率、角速度3.2 正弦交流电的表示法几种方法（瞬时值、波形图、代数、指数、极坐标）3.3 电感元件与电容元件欧姆定理、感抗容抗计算3.4 纯电阻电感电容单相正弦交流电路相位关系、无功功率、视在功率、阻抗3.5 RLC串联交流电路3.6 并联交流电路3.7 正弦电路的功率因数概念、单位、补偿第4章三相交流电路4.1 三相交流电源三角形、星形连接、中线4.2 三相负载的连接三角形、星形连接及计算（对称、不对称）4.3 三相功率概念、功率因数第12章半导体二极管和三极管12.1 半导体的基本知识多子、少子、PN结、偏置、扩散、漂移、耗尽层12.2 半导体二极管基本结构、伏安曲线、工作原理12.3 稳压二极管工作于反相电击穿状态12.4 半导体三极管三个区间、放大区条件、结构、放大原理、放大倍数题型：填空题：每空1分 23分单选题：每空2分 18分计算题：5题 59分。

维修电工中级第一章电工基础第一节基尔霍夫定律一、基尔霍夫电流定律二、基尔霍夫电压定律第二节复杂电路的分析方法一、支路电流法二、叠加原理第三节戴维南定理一、有源二端网络二、戴维南定理第四节电流源与电压源的等效变换一、电压源二、电流源三、电流源与电压源的等效变换第五节磁路与磁路欧姆定律一、磁路二、磁路欧姆定律三、电磁铁第六节电阻、电感、电容串联的交流电路一、备元件端电压之间的关系二、电流与总电压的数量关系三、电流与总电压的相位关系四、电路的功率和功率因数五、串联谐振第七节感性负载和电容的并联交流电路一、电路分析二、电路的性质三、并联谐振电路第八节提高功率因数的意义和方法一、提高功率因数的意义二、提高功率因数的主要方法第九节符号法一、正弦交流电的表示方法二、复数的概念三、正弦交流电的复数表示四、欧姆定律的复数形式第二章电子技术基础第一节晶体三极管放大电路一、放大电路的用途、分类、要求二、低频电压放大电路三、放大电路静态工作点的稳定第二节放大电路的反馈一、反馈的概念二、交流负反馈的类型(组态)三、负反馈对放大电路性能的影响第三节正弦波振荡电路一、LC正弦波振荡电路二、RC正弦波振荡电路第四节功率放大电路一、对功率放大器的要求二、功率放大器的输出功率和效率三、功率放大器的三种工作状态四、0CL功率放大电路五、OTL功率放大电路第五节直流稳压电源一、整流电路二、滤波电路三、稳压电路四、集成稳压电路第六节晶闸管及其应用一、晶闸管的结构二、晶闸管的特性三、晶闸管的工作原理四、晶闸管极性及好坏的判别五、晶闸管的应用六、单结晶体管第七节单相半控直流调速电机电路安装与调试第三章电工仪器仪表第一节功率表一、电动式测量机构二、功率表及功率表的测量三、三相有功功率的测量四、三相无功功率的测量第二节直流电桥的使用一、直流单臂电桥二、直流双臂电桥三、QJ23型便携式直流单臂电桥及其使用方法四、QJ42型直流双臂电桥及其使用方法第三节示波器一、示波器简介二、CA8020系列双踪四线示波器及其使用第四章变压器与电机第一节变压器的工作原理与构造一、变压器的用途二、变压器的工作原理三、变压器的构造第二节三相变压器一、三相变压器绕组的连接二、三相变压器绕组的极性和接线组别三、变压器的技术数据及铭牌值第三节电力变压器的抽芯检查与安装一、抽芯检查前的准备工作二、芯部检查的程序和方法三、变压器的安装四、变压器检修和安装后的验收五、变压器的维修(小修)第四节几种特殊用途的变压器一、自耦变压器二、仪用互感器三、电焊变压器第五节同步电机一、同步电机的构造二、同步电动机的工作原理三、励磁对同步电动机运行的影响四、同步电动机的启动第六节直流电机一、直流电机的用途和构造二、直流电机的基本原理三、直流电机绕组元件中的电流换向问题四、直流电机按励磁方式分类五、直流电动机的工作原理六、并励电动机的机械特性七、串励电动机的机械特性八、直流电动机的维修第七节单相串励电动机一、工作原理二、机械特性三、单相串励电动机的维护第八节电机与变压器的试验一、直流电机的试验二、三相异步电动机的试验三、电力变压器试验第九节电机常见故障及其维修一、交流电动机常见故障与处理二、直流电机常见故障及维修第十节变压器常见故障及其维修第五章电力拖动控制线路第一节三相异步电动机的制动控制线路一、电磁抱闸制动二、反接制动三、能耗制动第二节三相异步电动机的调速控制线路第三节直流电动机的控制线路第四节同步电动机的控制线路一、三相同步电动机的启动控制线路二、三相同步电动机的制动控制线路第五节电力拖动控制线路技能训练一、三相异步电动机的制动二、双速电动机控制模拟电路的安装调试三、三速电动机控制模拟电路的安装及测试四、并励直流电动机正反转控制线路的安装五、三相同步电动机异步启动控制线路的安装第六章常用生产机械的电气控制原理与维修第一节工业机械电气设备维修的一般要求和方法一、工业机械电气设备维修的一般要求二、一般机械设备电气线路的测绘方法三、工业机械电气设备维修的一般方法第二节车床电气控制线路第三节 Z3050摇臂钻床电气控制线路第四节磨床电气控制线路一、M7130平面磨床电气控制线路二、M1432A万能外圆磨床电气控制线路第五节 X62w万能铣床电气控制线路一、X62w万能铣床的主要结构及运动形式二、X62W万能铣床电力拖动的特点及控制要求三、X62w万能铣床电气控制线路分析第六节 T68型镗床的电气控制电路及常见故障分析一、概述二、基本结构三、电气控制特点四、电气控制线路分析五、电气线路常见故障分析第七节机械电气设备维修技能训练一、CA6140车床电气控制线路的检修二、Z3050摇臂钻床电气控制线路的故障检修三、M7130型平面磨床电气控制线路的检修四、M1432A型万能外圆磨床电气控制线路的检修五、X62w万能铣床电气控制线路的检修第七章可编程控制器应用第一节基础知识一、可编程控制器的基本组成二、编程元件三、可编程控制器的基本控制原理及工作过程四、可编程控制器控制与继电器控制的异同五、可编程控制器的主要性能指标及其分类第二节基本逻辑指令和梯形图编程一、基本逻辑指令二、梯形图的编程规则和技巧第三节简易编程器及其使用一、FX—20P—E手持式编程器的组成二、FX—20P—E手持式编程器的操作第四节基本指令编程应用实例维修电工高级第一章电子技术的应用第一节模拟电子技术一、集成运算放大电路二、线性集成稳压电源三、开关稳压电源第二节数字电子技术一、集成门电路二、组合逻辑电路三、时序逻辑电路四、数字电路的设计方法第二章电力电子技术的应用第一节电力电子器件一、功率晶体管（gtr）二、门极关断（gto）晶闸管三、功率场效应晶体管（mosfet）第二节晶闸管整流电路一、三相半波可控整流电路二、三相桥式整流电路第三节逆变电路一、有源逆变电路二、无源逆变电路三、中高频电源第三章机床电气控制电路的安装和维修第一节x62w型万能铣床电气控制电路一、x62w型万能铣床电气控制电路分析二、x62w型万能铣床常见电气故障的分析与检修第二节t68型卧式镗床电气控制电路一、t68型卧式镗床电气控制电路分析二、t68型卧式镗床常见电气故障的分析与检修第三节15/3t桥式起重机电气控制电路一、控制器简介二、15/3t桥式起重机的电气控制电路分析三、15/3t桥式起重机常见电气故障的分析与检修第四节b2012a型龙门刨床电气控制系统一、生产工艺对电气控制系统的要求二、b2012a型龙门刨床电气控制系统的组成三、b2012a型龙门刨床电气控制电路的分析四、b2012a型龙门刨床电气控制电路故障的分析与检修第四章可编程序控制器技术的应用第一节可编程序控制器概述一、plc的特点及应用二、plc的组成与控制原理三、使用plc的注意事项四、plc的维修与故障诊断五、常用程序设计方法第二节fx系列plc简介一、fx系列plc的硬件结构二、fx系列plc的主要技术指标及外部接线三、fx系列plc内部编程元件第三节fx系列plc指令系统及编程方法一、基本指令的应用二、fx系列plc步进指令及状态编程三、fx系列plc的功能指令第四节可编程序控制器应用实例一、三相异步电动机的控制二、自动送料装车控制第五节plc改造j1—460型卧式车床电气控制系统一、j1—460型卧式车床电气控制原理分析二、用plc改造j1—460型卧式车床继电器控制系统的步骤三、plc改造中对若干技术问题的处理四、使用plc进行电气控制系统改造实例第五章机床电气图的测绘第一节复杂机械设备电气控制原理图的识读与分析一、复杂机械设备电气控制系统的分类二、复杂电气控制原理图的识读和分析三、典型电气控制原理图读图和分析应用实例第二节机床电气图的测绘方法第三节典型机床电气线路的测绘一、m7130型平面磨床电气线路的测绘二、m1432a型万能外圆磨床电气线路的测绘三、z3050型摇臂钻床电气线路的测绘四、x62w型万能铣床电气线路的测绘第六章交直流传动系统的应用第一节直流调速基础知识一、自动控制基本概念二、转速负反馈直流调速系统三、电压负反馈加电流正反馈直流调速系统四、自动调速系统的限流保护——电流截止负反馈五、速度、电流双闭环调速系统六、脉宽调制调速技术第二节交流调速技术及应用一、交流调压调速系统二、串级调速系统三、变频调速技术第三节步进电动机及驱动系统的应用一、步进电动机的结构与工作原理二、步进电动机的驱动电源三、步进电动机应用举例四、步进电动机驱动系统的常见故障与维修方法技能要求试题一、继电．接触式控制电路的设计、安装和调试二、继电．接触式控制电路的大型设备局部电气电路的检修三、继电-接触式控制设备的电气电路测绘四、电动机的安装、接线与调试五、配电系统中DW系列断路器的选用及故障排除六、用PLC改造继电一接触式控制电路，并进行设计、安装和调试七、用PLC进行控制电路的设计，并进行模拟安装与调试八、用变频器改造三相异步电动机正反转两地控制的控制电路，并进行设计、安装与调试九、模拟及数字电子电路的安装与调试十、电子电路的检测与调试十一、晶体管特性图示仪的使用与维护十二、电子电路的测绘十三、培训指导。
