拉压弹性模量差异对泡沫铝夹芯板三点弯曲模拟的影响

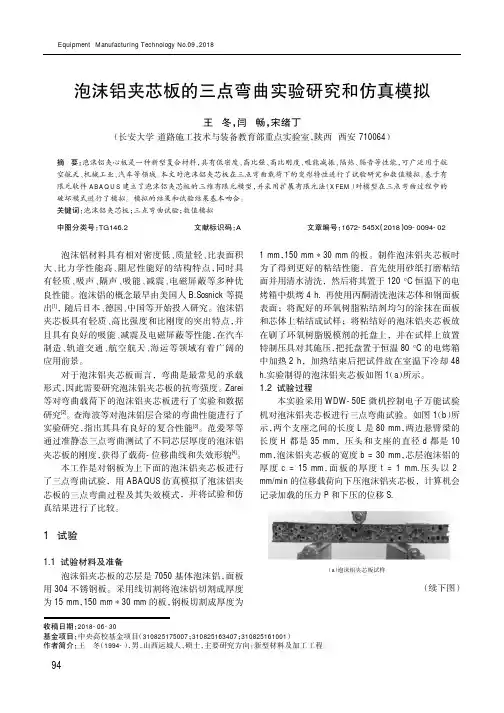

Equipment Manufacturing Technology No.09，2018泡沫铝材料具有相对密度低、质量轻、比表面积大、比力学性能高、阻尼性能好的结构特点，同时具有轻质、吸声、隔声、吸能、减震、电磁屏蔽等多种优良性能。

泡沫铝的概念最早由美国人B.Sosnick 等提出[1]，随后日本、德国、中国等开始投入研究。

泡沫铝夹芯板具有轻质、高比强度和比刚度的突出特点，并且具有良好的吸能、减震及电磁屏蔽等性能，在汽车制造、轨道交通、航空航天、海运等领域有着广阔的应用前景。

对于泡沫铝夹芯板而言，弯曲是最常见的承载形式，因此需要研究泡沫铝夹芯板的抗弯强度。

Zarei 等对弯曲载荷下的泡沫铝夹芯板进行了实验和数据研究[2]。

查海波等对泡沫铝层合梁的弯曲性能进行了实验研究，指出其具有良好的复合性能[3]。

范爱琴等通过准静态三点弯曲测试了不同芯层厚度的泡沫铝夹芯板的刚度，获得了载荷-位移曲线和失效形貌[4]。

本工作是对钢板为上下面的泡沫铝夹芯板进行了三点弯曲试验，用ABAQUS 仿真模拟了泡沫铝夹芯板的三点弯曲过程及其失效模式，并将试验和仿真结果进行了比较。

1试验1.1试验材料及准备泡沫铝夹芯板的芯层是7050基体泡沫铝，面板用304不锈钢板。

采用线切割将泡沫铝切割成厚度为15mm ，150mm ∗30mm 的板，钢板切割成厚度为1mm ，150mm ∗30mm 的板。

制作泡沫铝夹芯板时为了得到更好的粘结性能，首先使用砂纸打磨粘结面并用清水清洗，然后将其置于120°C 恒温下的电烤箱中烘烤4h.再使用丙酮清洗泡沫芯体和钢面板表面；将配好的环氧树脂粘结剂均匀的涂抹在面板和芯体上粘结成试样；将粘结好的泡沫铝夹芯板放在刷了环氧树脂脱模剂的托盘上，并在试样上放置特制压具对其施压，把托盘置于恒温80°C 的电烤箱中加热2h ，加热结束后把试件放在室温下冷却48h.实验制得的泡沫铝夹芯板如图1（a ）所示。

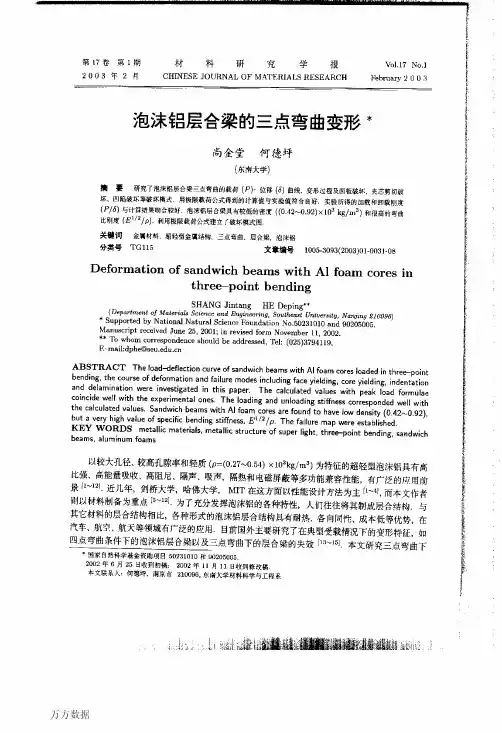

０５８×１０３１０２７×１０３０４７２７×１０３４７７．８×１０３１３．４３三点弯曲下泡沫铝层合梁的破坏模式和极限载荷３．１三点弯曲下泡沫铝层合梁破坏模式当梁中截面面板内的应力超过屈服应力，梁开始发生非线性变形，载荷偏离线性段；当梁中截面完全塑性屈服时，载荷达到极限值．其Ｆｉ计算公式见表３中式（１）面板的破坏（ｆａｃｅｙｉｅｌｄ简写为ｆｙ）模式发生在面板较薄、屈服强度较低的情况下．这种破坏模式蜀主要由面板承担，夹芯的贡献只有５％，因而计算蜀时往往忽略夹芯对载荷的贡献．图４中夹芯剪切破坏的Ｐ一６曲线上ａ，ｂ，Ｃ过程与图５中的照片对应．由图４和图５可见，达到蜀以后，与梁的中轴线成４５度角的裂纹在泡沫铝中产生，梁的承载能力随着裂纹扩展逐渐下降．剪切破坏有两种模式：支点左右的梁在一条直线上，与中轴线成４５度角的裂纹延伸至梁端部（图６ａ）；支撑点左右的梁不在一条直线上，与中轴线成４５度角的裂纹在支点和加载压头之间（图６ｂ）主要差别是长度为Ｈ的外伸部分的行为：对于模式Ａ（简称Ｃｙａ），支撑点位置的面板局部不发生塑性屈服，外伸部分对承受剪切载荷有贡献；对于模式Ｂ（Ｃｙｂ），支点位置的面板上发生局部塑性屈服，外伸部分对承受剪切载荷无贡献．两种剪切破坏模式的只见表３图４夹芯剪切破坏的典型Ｐ一５曲线Ｆｉｇ．４Ｐ—ｄｏｆｙｉｅｌｄｆａｉｌｕｒｅ图５与图４中曲线上所标（ａ），（ｂ），（ｃ）对应的照片Ｆｉｇ．５Ｐｈｏｔｏｇｒａｐｈｃｏｒｒｅｓｐｏｎｄｉｎｇｔｏｔｈｅｉｎ６９．４１期尚金堂等：泡沫铝层合梁的三点弯曲变彤３５式（２）和式（３）剪切的月公式右边的第一项表示面板的贡献，第二项表示夹芯的贡献．在优化条件下，第二项与第一项的比达到１０；１以上．由此可见，在此种破坏模式下，载荷主要由夹芯承受．令表３中（２）和（３）相等，得到由Ａ向Ｂ转变时的Ｈ＝ｔ２盯，ｆ／（２ｃｍ）．图７中曲线上的ａ，ｂ，ｃ，ｄ对应的照片示于图８．由图７可见，Ｐ—ｄ曲线的失稳段载荷在很大的位移内缓慢下降．从对应过程的照片可见，梁的破坏过程是面板局部凹陷屈服和凹陷部分下面的泡沫铝受压发生塑性变形的过程（图８ｃ和ｄ）．由图７还可发现，Ｐ一６曲线的失稳段的载荷基本不变，这主要和泡沫铝单向压缩应力应变曲线存在一个很长的平台区有关（图９）．梁的失稳段同时也是泡沫铝受压吸收塑性功的过程．这种模式（简称Ｉｎ）日的表达式见表３中的式（４）．发生分层（ｄｅｌａｍｉｎａｔｉｏｎ）破坏时，载荷突然降到一个很低的值（图ｌｏ）．引起分层破坏的主要原因是胶结的强度不够．本文采取了合适的表面处理和胶结工艺，在面板和泡沫铝之间形成了结合牢固的胶结层（抗剪切强度＞１５ＭＰａ），以避免分层破坏．图６夹芯剪切破坏模式照片Ｆｉｇ．８ＭｏｄｅｏｆｔｈｅｙｉｅｌｄｆａｉｌｕｒｅｒａｌＭｏｄｅＡ，（ｂ）ＭｏｄｅＲ圈７凹陷破坏模式Ｐ一６曲线Ｆｉｇ．７Ｐ一６ｃｕｒｖｅｏｆｉｎｄｅｎｔａｔｉｏｎｆａｉｌｕｒｅｍｏｄｅ圈８与图７中的曲线对应的试样照片Ｆｉｇ．８Ｓａｍｐｌｅｓｐｈｏｔｏｇｒａｐｈｃｏｒｒｅｓｐｏｎｄｉｎｇｔｏｔｈｅｃｕｒｖｅｉｎｆｉｇ．７泡沫铝层合梁的三点弯曲变形作者：尚金堂， 何德坪作者单位：东南大学刊名：材料研究学报英文刊名：CHINESE JOURNAL OF MATERIALS RESEARCH年，卷(期)：2003,17(1)被引用次数：28次1.John Banhart;MFAshby;NAFleck查看详情 20012.JohnBarthart;MFAshby;NAFleck查看详情 19993.LJGibson;MFAshby Cellular Solids Second Edition 19994.MFAshby;AGEvans;NAFleck Metal Foams:A Design Guide 20005.Wu Zhaojin;He Deping Changes in porosity of foamed aluminum during solidification[期刊论文]-科学通报(英文版) 2000(18)6.Yang Donghui;He Deping Porosity of Porous Al Alloys[期刊论文]-中国科学B辑(英文版) 2001(04)7.ZHENG Minjun;HE Deping;DAI Ge Additional Force Field In the Cooling Process of Cellular Aluminum Alloy[期刊论文]-中国科学B辑(英文版) 2002(06)8.王斌;何德坪;舒光冀泡沫铝合金的压缩性能及能量吸收[期刊论文]-金属学报 2000(10)9.吴照金;何德坪胞状铝的压缩变形和吸能性能研究 2000(04)10.何德坪;余兴泉;陈锋P/MCs新型复合材料、制备、结构及阻尼性能 1996(04)11.何德坪;闻德荪;张勇;舒光冀铝熔体在多孔介质中的渗流过程 1997(02)12.郑明军;何德坪新型轻质高强度胞状铝合金压缩及能量吸收性能[期刊论文]-材料研究学报 2002(05)hen;AMHarte;NAFleck The plastic collapse of sandwich beams with a metallic foam core[外文期刊] 200114.TMMcCormack;RMiller;OKesler;LJ Gibson Failure of sandwich beams with metallic foam cores[外文期刊] 2001(28/29)15.HBart Smith;JWHutchinson;AGEvans Measurement analysis of the structural performance of cellular metal sandwich construction 200116.HBart Smith;AFBastawros;DR Mumm;AGEvans DJSypeck HNGWadley Compressive deformation and yielding mechanisms in cellular Al alloys determined using X-ray tomography and surface strain mapping[外文期刊] 1998(10)1.张敏.祖国胤.姚广春.ZHANG Min.ZU Guo-yin.YAO Guang-chun新型泡沫铝三明治板的弯曲性能[期刊论文]-过程工程学报2007,7(3)2.查海波.凤仪.朱琪琪.张学斌.王娟.ZHA Hai-bo.FENG Yi.ZHU Qi-qi.ZHANG Xue-bin.WANG Juan泡沫铝层合梁的弯曲性能[期刊论文]-中国有色金属学报2007,17(2)3.球形孔泡沫铝合金三明治梁的三点弯曲变形[期刊论文]-材料研究学报2005,19(4)4.张敏.祖国胤.姚广春.段水亮.ZHANG Min.YAO Guang-chun.ZU Guo-yin.DUAN Shui-liang泡沫铝夹心板的制备及其界面结合机理的研究[期刊论文]-功能材料2006,37(2)1.王展光.单建.何德坪金字塔栅格夹心夹层板动力响应分析[期刊论文]-力学季刊 2006(4)2.陈强泡沫铝地板动应力测试及疲劳性能研究[期刊论文]-沿海企业与科技 2011(12)3.徐平.马有松泡沫铝/铸铁层合结构高速移动工作台的性能分析[期刊论文]-世界科技研究与发展 2011(4)4.刘金柱.林松.庞永生泡沫铝地板研制及性能试验[期刊论文]-沿海企业与科技 2011(12)5.于英华.高华泡沫铝/铸铁层合梁弯曲性能有限元分析[期刊论文]-现代制造工程 2008(7)6.姜凤兰.杨立军.黄翀铸铁面板泡沫铝芯层合板的弯曲计算[期刊论文]-湖南文理学院学报(自然科学版) 2010(2)7.徐平.杨昆.于英华.谈海南厚面板泡沫铝层合梁的弯曲模型与数值模拟研究[期刊论文]-轻金属 2012(9)8.吴晓.黄翀.马建勋双模量面板泡沫铝芯圆形层合板的非线性弯曲[期刊论文]-应用力学学报 2011(4)9.周广涛.王新筑铝泡沫复合材料夹芯梁的弯曲性能[期刊论文]-重庆理工大学学报：自然科学 2011(12)10.唐晓雯.尚新春双金属层合梁弯曲正应力测试分析[期刊论文]-实验技术与管理 2010(8)11.曹国英.王芳.王录才泡沫金属的力学性能及研究进展[期刊论文]-铸造设备研究 2008(2)12.于英华.杨春红泡沫铝夹芯结构的研究现状及发展方向[期刊论文]-机械工程师 2006(3)13.赵万祥.赵乃勤.郭新权新型功能材料泡沫铝的研究进展[期刊论文]-金属热处理 2004(6)14.球形孔泡沫铝合金三明治梁的三点弯曲变形[期刊论文]-材料研究学报 2005(4)15.赵万祥冷压-溶解-真空烧结法制备泡沫铝工艺及性能的研究[学位论文]硕士 200516.查海波.凤仪.朱琪琪.张学斌.王娟泡沫铝层合梁的弯曲性能[期刊论文]-中国有色金属学报 2007(2)17.朱琪琪.凤仪.查海波.张学斌.王娟泡沫铝层合圆管压缩和吸能性能的研究[期刊论文]-金属功能材料 2007(2)18.王德庆.于青泉.钟功诚闭孔泡沫铝与铝及铝合金覆板的冶金结合[期刊论文]-大连交通大学学报 2010(3)19.吴晓.孙晋.黄翀.罗佑新用Timoshenko梁修正理论研究泡沫金属铝合金梁的动力响应[期刊论文]-振动与冲击2011(1)20.梁晓军.朱勇刚.陈锋.何德坪泡沫铝三明治结构的制备[期刊论文]-江苏冶金 2004(1)21.梁晓军.朱勇刚.陈锋.何德坪泡沫铝芯三明治板的粉末冶金制备及其板/芯界面研究[期刊论文]-材料科学与工程学报 2005(1)22.杨益.李晓军.郭彦朋夹芯材料发展及防护结构应用综述[期刊论文]-兵器材料科学与工程 2010(4)23.张钱城.卢天健.何思渊.何德坪闭孔泡沫铝的孔结构控制[期刊论文]-西安交通大学学报 2007(3)24.刘欣.薛向欣.张瑜.张淑会.段培宁.张虎泡沫铝复合材料的研究[期刊论文]-材料导报 2007(1)25.徐新邦.刘培生.崔光.段翠云泡沫金属力学性能研究的分析概述[期刊论文]-金属功能材料 2012(6)26.沈骏固相颗粒对粉末冶金泡沫铝孔结构及其力学性能影响机制研究[学位论文]硕士 200627.张鹏程空心球轻质结构的力学性能研究[学位论文]硕士 200628.王二恒泡沫铝和泡沫铝夹芯梁冲击力学行为研究[学位论文]博士 2005本文链接：/Periodical_clyjxb200301006.aspx。

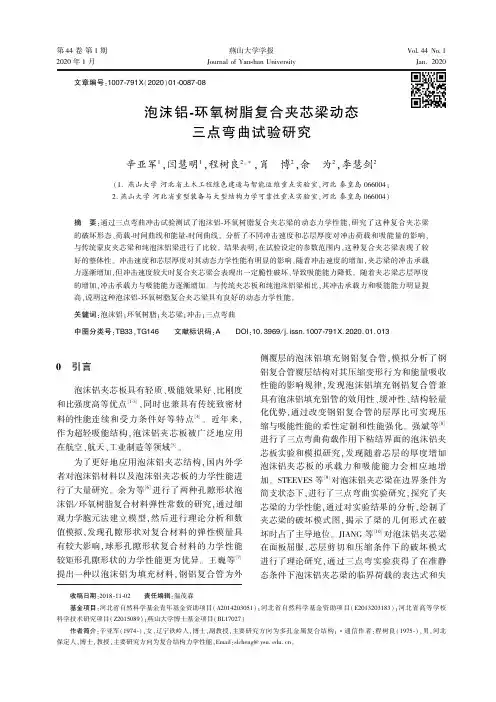

第44卷第1期燕山大学学报Vol.44No.12020年1月Journal of Yanshan UniversityJan.2020 文章编号:1007⁃791X (2020)01⁃0087⁃08泡沫铝⁃环氧树脂复合夹芯梁动态三点弯曲试验研究辛亚军1,闫慧明1,程树良2,*,肖　博2,余　为2,李慧剑2(1.燕山大学河北省土木工程绿色建造与智能运维重点实验室,河北秦皇岛066004;2.燕山大学河北省重型装备与大型结构力学可靠性重点实验室,河北秦皇岛066004) 收稿日期:2018⁃11⁃02 责任编辑:温茂森基金项目:河北省自然科学基金青年基金资助项目(A2014203051);河北省自然科学基金资助项目(E2013203183);河北省高等学校科学技术研究项目(Z2015089);燕山大学博士基金项目(BL17027) 作者简介:辛亚军(1974⁃),女,辽宁铁岭人,博士,副教授,主要研究方向为多孔金属复合结构;*通信作者:程树良(1975⁃),男,河北保定人,博士,教授,主要研究方向为复合结构力学性能,Email:slcheng@㊂摘　要:通过三点弯曲冲击试验测试了泡沫铝⁃环氧树脂复合夹芯梁的动态力学性能,研究了这种复合夹芯梁的破坏形态㊁荷载⁃时间曲线和能量⁃时间曲线㊂分析了不同冲击速度和芯层厚度对冲击荷载和吸能量的影响,与传统蒙皮夹芯梁和纯泡沫铝梁进行了比较㊂结果表明,在试验设定的参数范围内,这种复合夹芯梁表现了较好的整体性㊂冲击速度和芯层厚度对其动态力学性能有明显的影响,随着冲击速度的增加,夹芯梁的冲击承载力逐渐增加,但冲击速度较大时复合夹芯梁会表现出一定脆性破坏,导致吸能能力降低㊂随着夹芯梁芯层厚度的增加,冲击承载力与吸能能力逐渐增加㊂与传统夹芯板和纯泡沫铝梁相比,其冲击承载力和吸能能力明显提高,说明这种泡沫铝⁃环氧树脂复合夹芯梁具有良好的动态力学性能㊂关键词:泡沫铝;环氧树脂;夹芯梁;冲击;三点弯曲中图分类号:TB33,TG146 文献标识码:A DOI :10.3969/j.issn.1007⁃791X.2020.01.0130　引言泡沫铝夹芯板具有轻质㊁吸能效果好㊁比刚度和比强度高等优点[1⁃3],同时也兼具有传统致密材料的性能连续和受力条件好等特点[4]㊂近年来,作为超轻吸能结构,泡沫铝夹芯板被广泛地应用在航空㊁航天㊁工业制造等领域[5]㊂为了更好地应用泡沫铝夹芯结构,国内外学者对泡沫铝材料以及泡沫铝夹芯板的力学性能进行了大量研究㊂余为等[6]进行了两种孔隙形状泡沫铝/环氧树脂复合材料弹性常数的研究,通过细观力学胞元法建立模型,然后进行理论分析和数值模拟,发现孔隙形状对复合材料的弹性模量具有较大影响,球形孔隙形状复合材料的力学性能较矩形孔隙形状的力学性能更为优异㊂王巍等[7]提出一种以泡沫铝为填充材料,钢铝复合管为外侧覆层的泡沫铝填充钢铝复合管,模拟分析了钢铝复合管覆层结构对其压缩变形行为和能量吸收性能的影响规律,发现泡沫铝填充钢铝复合管兼具有泡沫铝填充铝管的效用性㊁缓冲性㊁结构轻量化优势,通过改变钢铝复合管的层厚比可实现压缩与吸能性能的柔性定制和性能强化㊂强斌等[8]进行了三点弯曲荷载作用下粘结界面的泡沫铝夹芯板实验和模拟研究,发现随着芯层的厚度增加泡沫铝夹芯板的承载力和吸能能力会相应地增加㊂STEEVES 等[9]对泡沫铝夹芯梁在边界条件为简支状态下,进行了三点弯曲实验研究,探究了夹芯梁的力学性能,通过对实验结果的分析,绘制了夹芯梁的破坏模式图,揭示了梁的几何形式在破坏时占了主导地位㊂JIANG 等[10]对泡沫铝夹芯梁在面板屈服㊁芯层剪切和压缩条件下的破坏模式进行了理论研究,通过三点弯实验获得了在准静态条件下泡沫铝夹芯梁的临界荷载的表达式和失88　燕山大学学报2020效模式图,实验结果与理论预测的初始破坏模式和极限荷载强度基本一致㊂ZU等[11]测试了泡沫铝夹芯板的三点弯曲强度,发现夹芯板的抗弯强度随着钢面板和芯层泡沫铝的厚度增加而增加,芯层泡沫铝内泡壁表面的大尺寸裂纹是夹芯板在弯曲荷载作用下失效的主要原因㊂辛亚军等[12]通过静态四点弯曲试验研究了泡沫铝夹芯梁的破坏过程和破坏形态,发现芯层厚度和面层厚度对夹芯梁的弯曲承载力和吸能效果有明显影响㊂ZHU 等[13]模拟了泡沫铝夹芯梁三点弯曲下的失效模式,模拟得到的临界荷载与理论计算结果相符合,说明初始损伤理论和线性损伤演化规律可以描述泡沫铝夹芯梁的剪切失效模式㊂WANG等[14]制作出一种新型的泡沫铝夹芯结构,测试了其三点弯曲性能,发现这种新型的夹芯结构与传统的泡沫铝夹芯结构相比,综合性能有所提高,并且得到了这种新型夹芯结构在弯曲强度最佳时的最优制备参数㊂THEOTOKOGLOU等[15]利用有限元软件模拟了泡沫铝夹芯板裂缝开裂时的破坏形式,发现泡沫铝夹芯板的裂缝的开裂是由底板开裂逐步发展到面板,这一现象是受到复杂荷载的作用而引起的,并通过数值模拟的结果得出了裂缝的开展是受到复杂的加载条件,确定了主要的裂缝开展模式㊂JING等[16]对芯体为3种不同类型的泡沫铝的夹心结构进行了子弹冲击试验,分析了泡沫铝夹心结构在动态冲击下的变形与失效模式㊂孙亚东等[17]研究了孔隙率以及孔径对夹芯板的弯曲性能的影响,发现孔隙率以及孔径越大,夹芯板抗弯能力越高㊂夏志成等[18]对不同厚度夹芯板进行不同落锤高度冲击试验,测得上㊁下板面变形值并记录了夹芯板的破坏情况,运用数值模拟软件还原夹芯板冲击过程导出面板与芯材吸能占比㊂泡沫铝⁃环氧树脂复合夹芯板是一种新型的复合夹芯板,其面层为泡沫铝与环氧树脂互穿材料,其静态弯曲和局压研究[19⁃20]表明这种夹芯板具有很好的抗压性能和压缩吸能能力,且具有较高的抗弯承载能力和塑性吸能能力㊂图1为这种复合夹芯板的结构示意图,由于复合层对泡沫铝起到了约束加强作用,有效增强了其压缩刚度㊁强度㊁吸能能力和整体性㊂本文将进行其三点弯曲冲击试验研究,分析其破坏形态,得到其荷载⁃时间曲线和能量⁃时间曲线,研究这种复合夹芯结构的动态力学性能㊂H为试件厚度,t为复合层厚度,c为芯体厚度,a和b为试件边长图1　泡沫铝⁃环氧树脂复合夹芯梁结构示意图Fig.1　Schematic diagram of composite sandwichbeam of aluminum foam and epoxy resin1　试验部分1.1　试件制备本试验泡沫铝材料选用北京中实强业泡沫金属有限公司生产的球形泡沫铝,密度为0.9g/cm3,主孔径2.5mm,孔隙率80%,通孔率95%,环氧树脂选用湖南把兄弟胶粘剂有限公司生产的E⁃44环氧树脂胶及固化剂,选取邻苯二甲酸二丁酯作为增塑剂㊂传统泡沫铝夹芯板的面层铝板选自上海亮柏铝业生产的1060铝板,其抗拉强度为120~160MPa,条件屈服强度≥85MPa㊂泡沫铝⁃环氧树脂复合夹芯梁和传统泡沫铝夹芯梁具体制作方法参照文献[20]㊂本文共设计了6组试件,试件长度为280mm,宽度为40mm,边界条件为两端固定支承,其它参数如表1所示,制作完成的复合夹芯梁如图2所示㊂表1　试件编号和参数Tab.1　Specimen number and parameter 试件编号试件厚度H/mm复合层厚度t/mm冲击速度v/(m/s) C120 2.5 2.0C220 2.5 3.0C320 2.5 4.0C430 2.5 3.0C5200.4(铝板) 3.0C6200 3.0 1.2　实验装置及加载本试验在河北省重型装备与大型结构力学可靠性重点实验室完成,试验系统选用INSTRON CEAST9350冲击试验系统,如图3所示㊂该系统第1期辛亚军等　泡沫铝⁃环氧树脂复合夹芯梁动态三点弯曲试验研究89　包含多种省时特性,可以进行广泛的冲击试验,其设计制造满足大多数通用标准㊂该系统装配有可以自用落体的锤头,可以通过变换不同的配重㊁冲击速度㊁冲击能来进行动态冲击试验㊂该系统具有仪器化高速试验能力,配备了高精度传感器,能自动采集并输出荷载⁃时间曲线㊁能量⁃时间曲线等㊂为了防止二次冲击,控制试验结果的准确性,该试验系统配备了防回弹系统㊂图2　泡沫铝⁃环氧树脂复合夹芯梁Fig.2　Composite sandwich beam of aluminumfoam and epoxyresin图3　加载系统Fig.3　Loading system 本试验采用楔形冲头,直径为20mm㊂加载支架跨度210mm,高度290mm,支架底部采用螺栓与机器固定在一起,防止冲击荷载过大引起支架松动造成试验结果不准确㊂将试件放置于支架上,两头用高强螺栓将其夹紧,图3为其落锤冲击试验系统,图4为固定装置㊂2　试验结果及分析2.1　破坏形态当冲击速度为2.0m /s 时,此时冲击速度较低,试件并未被冲断,上面层并未发生明显破坏,下面层出现裂纹,但是裂纹并未延伸至芯体,靠近上面层中心处的泡沫铝胞元发生轻微挤压变形,如图5(a)所示㊂图4　试件固定装置Fig.4　Specimen holder 当冲击速度为3.0m /s 时,试件未被冲断,试件上表面产生明显变形,但未发生断裂,夹具固定位置出现裂纹,上表面与芯体未发生脱离㊂试件下表面出现贯穿裂缝,裂缝延伸至芯体,芯体中心处被撕裂,两侧泡沫铝胞元被挤压变形,如图5(b)所示㊂90　燕山大学学报2020图5　不同冲击速度下复合夹芯梁的破坏形态Fig.5　Failure form of composite sandwichbeam with different impact velocity 当冲击速度为4.0m /s 时,此时冲击速度较高,试件被冲断,从中心处发生整体断裂破坏,上表面两端靠近夹具处裂缝增大,在整个冲击试验过程中,面层并未发生芯体脱离的现象,夹芯结构保持了较好的整体性,如图5(c)所示㊂2.2　冲击速度的影响在其他条件相同的情况下,分别设计了C1㊁C2和C3三组试件,试验冲击速度分别为2.0m /s㊁3.0m /s 和4.0m /s㊂提取了试件的荷载⁃时间曲线和能量⁃时间曲线,分别如图6和图7所示,提取了试件的最大冲击荷载和吸能量的对比图,如图8所示㊂图6　不同冲击速度试件荷载⁃时间曲线Fig.6　Load⁃time curves with different impact velocity 由图6可知,冲击荷载最大值随着冲击速度增大而增大㊂在试验初始阶段,3组试件冲击荷载随时间的增加呈线性上升,随后时间屈服,荷载曲线出现平台段,试件破坏后荷载下降㊂当冲击速度较低时,荷载平台段较长,荷载下降段平缓,当冲击速度较大时,荷载平台段较短,荷载下降段急剧㊂由图7~8可知,当冲击速度较低时试件吸收了全部冲击能量,由于试件没有被冲断,试件还有吸能潜力,其吸能量远远低于其他两组试件,且能量⁃时间曲线出现了反弹段㊂当冲击速度较高时,试件被冲断发挥了全部吸能能力,吸能量高于C1组㊂当冲击速度过高时,试件发生脆性破坏,较早地退出试验,C3组试件的吸能量略低于C2组试件㊂图7　不同冲击速度试件吸能量⁃时间曲线Fig.7　Energy⁃time curves with different impactvelocity图8　不同冲击速度试件最大冲击荷载与吸能量Fig.8　Maximum impact force and energy absorption with different impact velocity 综上所述,冲击速度对泡沫铝⁃环氧树脂复合夹芯梁的动态力学性能有较大的影响,随着冲击速度的增加,夹芯梁的最大冲击荷载逐渐增加,但是冲击速度过大会使得其发生脆性破坏㊂在本试验调控试验参数范围内,冲击速度为3.0m /s 时,泡沫铝⁃环氧树脂复合夹芯梁具有最优的抗冲击第1期辛亚军等　泡沫铝⁃环氧树脂复合夹芯梁动态三点弯曲试验研究91　性能㊂2.3　芯层厚度的影响其他条件相同的情况下,分别设计了C2和C4组两组试件,夹芯梁厚度分别为20mm 和30mm,采用冲击速度为3.0m /s 进行冲击试验㊂图9和图10分别为两组试件的荷载⁃时间曲线和吸能量⁃时间曲线,图11为两组试件最大冲击荷载和吸能量的对比图㊂图9　不同厚度试件荷载⁃时间曲线Fig.9　Load⁃time curves with different sandwich thickness图10　不同厚度试件能量⁃时间曲线Fig.10　Energy⁃time curves with differentsandwich thickness 由图9和图11可知,随着芯层厚度增加冲击承载力增加,C4试件冲击承载力为4.47kN 高于C2组试件的冲击承载力3.48kN㊂在加载初始阶段,C4组试件荷载增长速率要高于C2组试件,C2组试件的平台段比C4组长,说明随着芯层厚度增加试件塑性增长㊂由图10和图11可知,C4组试件吸能量随时间的增长率要大于C2组,在相同时间内,C4组试件够吸收更多的能量㊂在总体吸能量方面,C4组试件吸能量为80.34J,是C2组试件的1.4倍㊂图11　不同厚度夹芯梁最大冲击荷载与吸能量Fig.11　Maximum impact force and energyabsorption with different sandwich thickness 综上所述,泡沫铝⁃环氧树脂复合夹芯梁的最大动态冲击荷载与吸能效果随着夹芯梁厚度的增加而增加㊂2.4　与传统夹芯梁对比在芯层厚度为20mm 条件下,本文分别设计了复合夹芯梁C2㊁传统泡沫铝夹芯梁C5㊁纯泡沫铝梁C6,在冲击速度为3.0m /s 下进行冲击试验㊂其中传统泡沫铝夹芯板的面层为0.4mm 铝板㊂图12为传统夹芯梁和纯泡沫铝梁破坏形态,传统泡沫铝夹芯梁在试件中心处于靠近两端支座处发生面层与芯体脱离的现象,降低了结构的强度㊂而纯泡沫铝梁表现出泡沫铝胞元从中心处开始向两侧发生拉伸变形,靠近夹具处出现轻微裂缝,跨中下表面裂缝开展程度较大㊂图13和图14分别为3组试件的荷载⁃时间曲线和能量⁃时间曲线,图15为3组试件最大冲击荷载与吸能量对比图㊂92　燕山大学学报2020图12　传统泡沫铝夹芯梁与纯泡沫铝夹芯梁破坏形态Fig.12　Failure form of traditional sandwich beam ofaluminum foam and beam of aluminumfoam图13　不同类型试件荷载⁃时间曲线Fig.13　Load⁃time curves with different typespecimen图14　不同类型试件能量⁃时间曲线Fig.14　Energy⁃time curves with different type specimen 由图13和图15可知,泡沫铝梁的荷载⁃时间曲线相对较为平缓,这说明泡沫铝梁自身具有一定的延性,但是由于其本身强度较低,因此在承受冲击荷载时,泡沫铝梁的冲击承载力很低㊂而传统泡沫铝夹芯梁出现了面层与芯层出现分离,其冲击承载力小于泡沫铝⁃环氧树脂复合夹芯梁㊂C2组试件的冲击承载力为3.48kN,是C5组试件的1.27倍,是C6组试件的2.15倍㊂图15　不同类型试件最大冲击荷载与吸能量Fig.15　Maximum impact force and energy absorption with different type specimen 由图14和图15可知,C2组和C5组能量⁃时间曲线基本相似,两组的能量随时间的增加率都高于C6组㊂C2组的吸能量为57.38J,是C5的1.06倍,C6组的1.45倍,泡沫铝⁃环氧树脂复合夹芯梁的吸能量高于传统泡沫铝夹芯梁和泡沫铝梁㊂综上所述,在试验设定的参数范围内,泡沫铝⁃环氧树脂复合夹芯梁的冲击承载力和吸能能力优于传统泡沫铝夹芯梁和单纯的泡沫铝梁,说明这种复合夹芯板具有优越的力学性能㊂3摇结论本文通过泡沫铝⁃环氧树脂复合夹芯梁三点弯冲击试验研究研究了泡沫铝⁃环氧树脂复合夹芯梁的破坏形态和力学性能,得到如下结论:1)泡沫铝⁃环氧树脂复合夹芯梁在承受动态荷载时具有较好整体性能,其面层与芯体并未发生脱离㊂2)随着冲击速度的增大,这种复合夹芯梁的冲击承载力增加,但是速度过大时会使得复合夹芯梁发生脆性破坏,从而影响其吸能能力㊂3)随着泡沫铝芯层厚度的增加,复合夹芯梁的冲击承载力与吸能能力也随之增加㊂参考文献眼1演张明华熏赵恒义熏谌河水.泡沫铝夹芯板动态抗侵彻性能的实第1期辛亚军等　泡沫铝⁃环氧树脂复合夹芯梁动态三点弯曲试验研究93验研究眼J演.力学季刊熏2008熏29穴2雪押241⁃247. ZHANG M H熏ZHAO H Y熏CHEN H S.Experimental research on anti⁃penetration properties of sandwich plate with aluminum foam core眼J演.Chinese Quarterly of Mechanics熏2008熏29穴2雪押241⁃247.眼2演宋滨娜熏章顺虎熏戴志伟熏等.面板材料及芯层厚度对泡沫铝夹芯板弯曲性能的影响眼J演.轻金属熏2014穴11雪押55⁃58. SONG B N熏ZHANG S H熏DAI Z W熏et al.Effect of panel material and core thickness on bending behavior of aluminum foam sandwich眼J演.Light Metals熏2014穴11雪押55⁃58.眼3演MOHAN K熏HON Y T熏IDAPALAPATI S熏et al.Failure of sandwich beams consisting of alumina face sheet and aluminum foam core in bending眼J演.Materials Science&Engineering A熏2005熏409穴1/2雪押292⁃301.眼4演范爱琴熏张艳芳熏张勇明.泡沫铝夹芯复合板的三点弯曲试验眼J演.物理测试熏2012熏30穴4雪押27⁃31.FAN A Q熏ZHANG Y F熏ZHANG Y M.Three⁃point bending of brazed open⁃cell aluminum foam sandwich眼J演.Physics Examination and Testing熏2012熏30穴4雪押27⁃31.眼5演庞宝君熏郑伟熏陈勇.基于Taylor实验及理论分析的泡沫铝动态冲击特性研究眼J演.振动与冲击熏2013熏32穴12雪押154⁃158. PANG B J熏ZHENG W熏CHEN Y.Dynamic impact behavior of aluminum foam with a taylor impact test and a theoretical analysis 眼J演.Journal of Vibration and Shock熏2013熏32穴12雪押154⁃158.眼6演余为熏杨柳熏李慧剑熏等.两种孔隙形状泡沫铝/环氧树脂复合材料弹性常数研究眼J演.燕山大学学报熏2013熏37穴3雪押278⁃282. YU W熏YANG L熏LI H J熏et al.Studies on elastic constants of foam aluminum/epoxy composites with two pore shapes眼J演.Journal of Yanshan University熏2013熏37穴3雪押278⁃282.眼7演王巍熏安子军熏彭春彦熏等.泡沫铝填充钢铝复合管的静态压缩和吸能特性研究眼J演.燕山大学学报熏2017熏41穴2雪押121⁃126. WANG W熏AN Z J熏PENG C Y熏et al.Investigation of compression capability and energy absorption of aluminum foam⁃filled steel/Al clad tube眼J演.Journal of Yanshan University熏2017熏41穴2雪押121⁃126.眼8演强斌熏刘宇杰熏阚前华熏等.拉压弹性模量差异对泡沫铝夹芯板三点弯曲模拟的影响眼J演.功能材料熏2013熏44穴18雪押2701⁃2705. QIANG B熏LIU Y J熏KAN Q H熏et al.Influence of the different moduli in tension and compression on three⁃point bending of aluminum foam sandwich panels眼J演.Journal of Functional Materials熏2013熏44穴18雪押2701⁃2705.眼9演STEEVES C A熏FLECK N A.Collapse mechanisms of sandwich beams with composite faces and a foam core熏loaded in three⁃point bending熏PartⅡ押experimental investigation and numerical modeling眼J演.International Journal of Mechanical Sciences熏2004熏46穴4雪押585⁃608.眼10演JIANG B H熏LU Z B熏LU F Y.Failure mechanism of sandwich beams subjected to three⁃point bending眼J演.Composite Structures熏2015熏133押739⁃745.眼11演ZU G Y熏LU R H熏LI X B熏et al.Three⁃point bending behavior of aluminum foam sandwich with steel panel眼J演.Transactions of Nonferrous Metals Society of China熏2013熏23穴9雪押2491⁃2495.眼12演辛亚军熏肖博熏程树良熏等.泡沫铝夹芯梁四点弯曲性能试验研究眼J演.实验力学熏2016熏31穴5雪押593⁃599.XIN Y J熏XIAO B熏CHENG S L熏et al.Experimental study of four⁃point bending performance of aluminum foam sandwich beam眼J演. Journal of Experimental Mechanics熏2016熏31穴5雪押593⁃599.眼13演ZHU X L熏AI S G熏LU X F熏et al.Collapse models of aluminum foam sandwiches under static three⁃point bending based on3D geometrical reconstruction眼J演.Computational Materials Science熏2014熏85押38⁃45.眼14演WANG N Z熏CHEN X熏LI A熏et al.Three⁃point bending performance of a new aluminum foam composite structure眼J演. Transactions of Nonferrous Metals Society of China熏2016熏26穴2雪押359⁃368.眼15演THEOTOKOGLOU E E熏TOURLOMOUSIS I I.Crack kinking in sandwich structures under three⁃point bending眼J演.Theoretical& Applied Fracture Mechanics熏2010熏53穴2雪押158⁃164.眼16演JING L熏WANG Z H熏ZHAO L M.The dynamic response of sandwich panels with cellular metal cores to localized impulsive loading眼J演.Composites Part B押Engineering熏2016熏94押52⁃63.眼17演孙亚东熏周芸熏郭坤山熏等.泡沫钢的制备及三点弯曲性能眼J演.航空材料学报熏2017熏37穴4雪押77⁃83.SUN Y D熏ZHOU Y熏GUO K S熏et al.Preparation and three-point bending performance of steel foam plate眼J演.Journal of Aeronautical Materials熏2017熏37穴4雪押77⁃83.眼18演夏志成熏张建亮熏周竞洋熏等.泡沫铝夹芯板抗冲击性能分析眼J演.工程力学熏2017熏34穴10雪押207⁃216.XIA Z C熏ZHANG J L熏ZHOU J Y熏et al.Analysis on impact resistance of aluminum foam sandwich panels眼J演.Engineering Mechanics熏2017熏34穴10雪押207⁃216.眼19演辛亚军熏李慧剑熏赵旭亚熏等.环氧树脂/泡沫铝一体型复合夹层板压缩及弯曲试验研究眼J演.实验力学熏2015熏30穴4雪押421⁃428.XIN Y J熏LI H J熏ZHAO X Y熏et pression and bending experimental study of integrated composite sandwich panel made of epoxy resin/aluminum foam眼J演.Journal of Experimental Mechanics熏2015熏30穴4雪押421⁃428.眼20演辛亚军熏肖博熏程树良熏等.开孔泡沫铝⁃环氧树脂复合夹芯板局压性能试验研究眼J演.材料研究学报熏2016熏30穴9雪押703⁃710. XIN Y J熏XIAO B熏CHENG S L熏et al.Performance by localized indentation test of composite sandwich of open⁃cell aluminum foam and epoxy resin眼J演.Chinese Journal of Materials Research熏2016熏30穴9雪押703⁃710.94　燕山大学学报2020 Dynamic three⁃point bending tests on composite sandwichbeam of aluminum foam and epoxy resinXIN Yajun1熏YAN Huiming1熏CHENG Shuliang2熏XIAO Bo2熏YU Wei2熏LI Huijian2穴1.Key Laboratory of Green Construction and Intelligent Maintenance for Civil Engineering of Hebei Province熏Yanshan University熏Qinhuangdao熏Hebei066004熏China鸦2.Key Laboratory of Mechanical Reliability for Heavy Equipments and Large Structures of Hebei Province熏Yanshan University熏Qinhuangdao熏Hebei066004熏China雪Abstract押The dynamic mechanical property of composite sandwich beam of aluminum foam and epoxy and resin is carried out by three⁃point impact experiment.The failure mode熏load⁃time curve熏and energy⁃time curve of this kind composite sandwich beam are studied.The effect of impact velocity and foam core thickness on dynamic force and energy absorption is analyzed respectively. Meanwhile熏the comparison with traditional sandwich beam and pure aluminum foam beam it carries out.The results indicate that this kind composite sandwich beam shows better integrity in experiment parameter range.The impact velocity and the foam core thickness have effects on the dynamic mechanical property.With impact velocity increasing熏the impact bearing capability of composite sandwich beam increases gradually.However熏it shows brittle failure when impact speed is relative large and leads to the reduction of energy absorption capability.With aluminum foam core thickness increasing熏the impact bearing capability and energy absorption capability increases pared with traditional sandwich beam and pure aluminum foam beam熏its impact bearing capability and energy absorption capability have been improved熏indicating that this kind of composite sandwich beam has better dynamic mechanical properties.Keywords押aluminum foam鸦epoxy resin鸦sandwich beam鸦impact鸦three⁃point bending。
