三相电与单相电的负载电流计算

三相电与单相电的负载电流计算三相电与单相电的负载电流计算：单相电路：电机功率的计算公式是：P=IUcosφ，相电流I=P/Ucosφ=P/(220*0.75)三相电机功率：P=1.732IUcosφ。

线电流公式：I=P/1.732Ucosφ =P/(1.732*380*0.75)三相电压越⾼，则电流越低。

三相电压越低，则电流越⾼。

电缆载流量：电缆载流量是指⼀条电缆线路在输送电能时所通过的电流量,在热稳定条件下,当电缆导体达到长期允许⼯作温度时的电缆载流量称为电缆长期允许载流量。

估算⼝诀⼆点五下乘以九，往上减⼀顺号⾛。

三⼗五乘三点五，双双成组减点五。

条件有变加折算，⾼温九折铜升级。

穿管根数⼆三四，⼋七六折满载流。

说明(1)本节⼝诀对各种绝缘线(橡⽪和塑料绝缘线)的载流量(安全电流)不是直接指出，⽽是”截⾯乘上⼀定的倍数”来表⽰，通过⼼算⽽得。

由表5 3可以看出：倍数随截⾯的增⼤⽽减⼩。

“⼆点五下乘以九，往上减⼀顺号⾛”说的是2．5mm’及以下的各种截⾯铝芯绝缘线，其载流量约为截⾯数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截⾯数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三⼗五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截⾯数的3．5倍，即35×3．5＝122．5(A)。

从50mm’及以上的导线，其载流量与截⾯数之间的倍数关系变为两个两个线号成⼀组，倍数依次减0．5。

即50、70mm’导线的载流量为截⾯数的3倍；95、120mm”导线载流量是其截⾯积数的2．5倍，依次类推。

“条件有变加折算，⾼温九折铜升级”。

上述⼝诀是铝芯绝缘线、明敷在环境温度25℃的条件下⽽定的。

若铝芯绝缘线明敷在环境温度长期⾼于25℃的地区，导线载流量可按上述⼝诀计算⽅法算出，然后再打九折即可；当使⽤的不是铝线⽽是铜芯绝缘线，它的载流量要⽐同规格铝线略⼤⼀些，可按上述⼝诀⽅法算出⽐铝线加⼤⼀个线号的载流量。

三相电与单相电的负载电流计算：对于单相电路而言，功率的计算公式是：P=IUcos 0,相
电流I=P/Ucos 0 ；式中：I为相电流，它等于线电流P为负荷功率U为相电压，一般是220Vcos 0是功率因素,一般取0.8 对于三相平衡电路而言,功率的计算公式是：P=1.732IUcos0 。

由功率公式可推出线电流公式：I=P/1.732Ucos0 式中：P 为负荷功率U 为线电压,一般是380Vcos 0是功率因素,一般取0.8
电机功率=电压（220）*电流*电机效率*功率因数.不过单相电机的功率因数和效率都比三相低.一般情况下.单相电动机的功率因数和效率都取0.75 的.三相0.85
一般按单相5A/KW 三相2A/KW 估算。

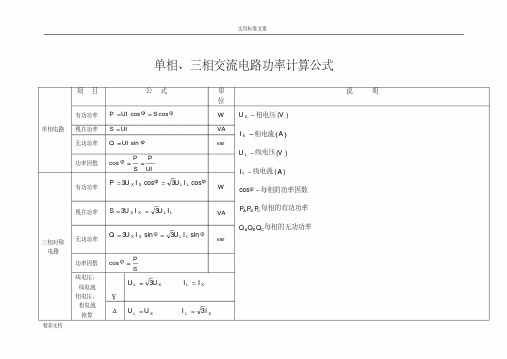

单相、三相交流电路功率计算公式单相电路项目公式单位说明有功功率coscos SUIP W VUX相电压AIX相电流VUL线电压AI L线电流每相的功率因数cos每相的有功功率CBAPPP每相的无功功率CBAQQQ视在功率UIS VA无功功率sinUIQ var功率因数UIPSPcos三相对称电路有功功率cos3cos3LLXXIUIUPW 视在功率LLXXIUIUS33VA 无功功率sin3sin3LLXXIUIUQvar功率因数SPcos线电压、线电流相电压、相电流换算XLUU3XLIIXLUUXLII3三相不对称电路有功功率CBAPPPP无功功率CBAQQQQ相电压：三相电源中星型负载两端的电压称相电压。

用UA、UB、UC 表示。

相电流：三相电源中流过每相负载的电流为相电流，用IAB、IBC、ICA 表示。

线电压：三相电源中，任意两根导线之间的电压为线电压，用UAB、UBC、UCA 表示。

线电流：从电源引出的三根导线中的电流为线电流，用IA、IB、IC 表示。

如果是三相三线制，电压电流均采用两个互感器，按V/v接法，测量结果为线电压和线电流；如果是三相四线制：1、电压可采用V/v接法，电流必须采用Y/y接法，测量结果为线电压和线电流，线电流也等于相电流。

2、电压和电流均采用Y/y接法，测量结果为相电压和相电流，相电流也等于线电流。

Y/y接法时，电压互感器一次接在火线及零线之间，每个电压互感器二次输出接一个独立仪表。

每根火线穿过一个电流互感器，每个电流互感器二次输出接一个独立仪表。

电压V/v接法时，电压互感器一次接在火线之间，二次分别连接一个电压表，如需测量另一个线电压，可将两个互感器的二次输出的n端连接在一起，a、b端连接第三个电压表。

电流V/v接法时，两根火线分别穿过一个电流互感器，每个互感器的二次分别接一个电流表，如需测量第三个线电流，可将两个的s2端连接在一起，与两个互感器的s1端一起共三个端子，另外，将三个电流表的负端连在一起，其它三个端子分别与上述三个端子连接在一起。

《单相、三相交流电路》功率计算公式三相电源一般都是对称的，多用三相四线制三相负载包括：星型负载和三角形负载不对称时:各相电压、电流单独计算, 对称时：只需计算一相。

千瓦电流值：2２0ｖ阻性: 1０0０w／220v=４.5A 220v感性:1００0w/(220＊0.8）=5．５A３８0v阻性:1０00w／3／220ｖ=1.5A 380v感性：I线=100０w／（38０*1．7*0.8)=1．9A 三相四线制中的零线截面通常选为相线截面的1/2左右。

在单相线路中，零线与相线截面相同。

U相22０v×√3=Ｕ线380v Ｕ相380v×√3＝U线6６０v 2２0v×3＝660v (三角:线电压=相电压=380v)相电流:(负载上的电流)，用Ｉab、Ibc、Iac表示。

相电压：任一火线对零线的电压U A、U B、ＵC ﻩﻩﻩ线电流：(火线上的电流)，用I A、IＢ、IＣ表示。

线电压:任意两火线间的电压U AB、U BC、U CAﻩﻩﻩﻩﻩﻩﻩ星形：I线(IA、IB、IＣ）=Ｉ相(Iab、Ｉbc、Iac), U线=3８０V(UAB、UBC、UCA)=√3×U相(UA、UB、UＣ＝２20V）,ﻩﻩﻩﻩﻩ P相=U相×I相，Ｐ总=3P相=√3×Ｕ线×I相=√3×U线×I线;ﻩﻩﻩﻩﻩﻩ三角：I线(IA、IB、IC)=√3×I相(Iａb、Ibc、Iac)，U线=３80V（UＡB、ＵBC、ＵCA）=U相(ＵA、ＵB、UC)，ﻩﻩﻩＰ相=Ｕ相×I相，P总=３P相＝√3×Ｉ线×U相=√3×I线×Ｕ线。

ﻩﻩﻩﻩﻩﻩﻩﻩ单相电有功功率：P= U相Ｉ相cｏsφ 1千瓦=4.5-5．5Ａﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩ三相电有功功率:Ｐ总=3U相I相coｓφ＝3ｘ220xI相cosφＰ总=√3U线I线ｃosφ=1.7３２ｘ3８0xI线ｃosφ三相电１千瓦线电流：IA、IB、IC：＝P总／√3U线cosφ＝1000kｗ／(380x√3x0.8）=2A铜线的安全截流量为5-8A/平方毫米，铝线的安全截流量为3-5A/平方毫米。

如何计算电线负荷功率？如果是在已知电线大小的情况下，可以直接查表，查出该线的截流量后可以用公式计算：电热，单相220V时，功率P=电流I×电压U；三相功率P=1.73×电流I×电压U。

一、常用电线的载流量：500V及以下铜芯塑料绝缘线空气中敷设，工作温度30℃，长期连续100％负载下的载流量如下：1.5平方毫米——22A2.5平方毫米——30A4平方毫米——39A6平方毫米——51A10平方毫米——74A16平方毫米——98A二、家用的一般是单相的，其最大能成受的功率（Pm）为：以 1.5平方毫米为例Pm=电压U×电流I＝220伏×22安＝4840瓦取安全系数为1.3，那么其长时间工作，允许的功率(P)为：P=Pm÷1.3＝4840÷1.3=3723瓦“1.5平方”的铜线。

能承受3723瓦的负荷。

三、1.5平方毫米铜电源线的安全载流量是22A，220V的情况可以长时间承受3723W的功率，所以24小时承受2000瓦的功率的要求是完全没有问题的。

一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

综合上述所说的，现在的电力衰减厉害，加上电力设备的质量中等化，所以安全的电力是每平米6A,电力使用每平米7A，安全的电力使用每平米应该为6A，如果您需要计算方式应该是1.5平米×6A=10.5A10.5A×220W=2310W这就是1.5单轴最大输出功率如：1.5mm2bvV铜导线安全载流量的推荐值1.5×8A/mm2=12A 220V的电压的话就是功率=电压×电流=220×12=2640瓦=2.64千瓦。

应该根据负载的电流来计算功率的，1.5平方的铜芯电缆最大能承载接近25A电流的，可用于三相动力设备额定电压380V的2.5KW以下的电机），可用于单相照明等（额定电压220V）设备，每相能承载2.5KW以下的单相设备的。

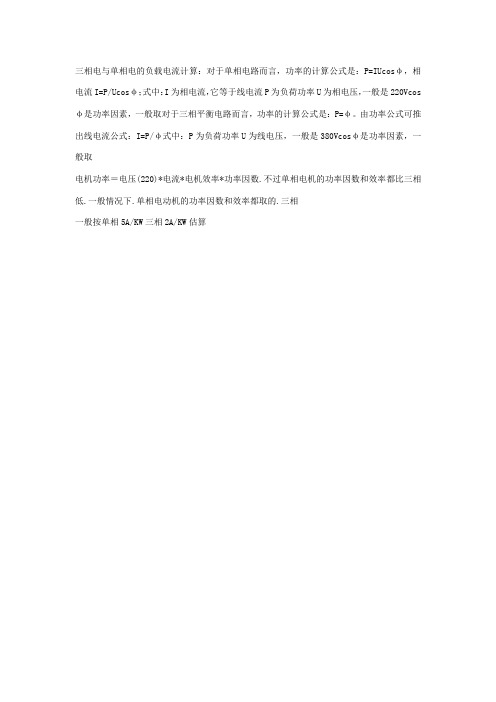

三相电与单相电的负载电流计算：对于单相电路而言，功率的计算公式是：P=IUcosφ，相电流I=P/Ucosφ；式中：I为相电流，它等于线电流P为负荷功率U为相电压，一般是220Vcos φ是功率因素，一般取对于三相平衡电路而言，功率的计算公式是：P=φ。

由功率公式可推出线电流公式：I=P/φ式中：P为负荷功率U为线电压，一般是380Vcosφ是功率因素，一般取
电机功率＝电压(220)*电流*电机效率*功率因数.不过单相电机的功率因数和效率都比三相低.一般情况下.单相电动机的功率因数和效率都取的.三相
一般按单相5A/KW三相2A/KW估算。

《单相、三相交流电路》功率计算公式￥三相电源一般都是对称的，多用三相四线制三相负载包括：星型负载和三角形负载不对称时：各相电压、电流单独计算，对称时：只需计算一相。

千瓦电流值：220v阻性：1000w/220v= 220v感性：1000w/(220*=380v阻性：1000w/3/220v= 380v感性：I线=1000w/(380**=三相四线制中的零线截面通常选为相线截面的1/2左右。

在单相线路中，零线与相线截面相同。

U相220v×√3=U线380v U相380v×√3=U线660v 220v×3=660v (三角：线电压=相电压=380v)（相电流：(负载上的电流)，用Iab、Ibc、Iac表示。

相电压：任一火线对零线的电压U A、U B、U C 线电流：(火线上的电流)，用I A、I B、I C表示。

线电压：任意两火线间的电压U AB、U BC、U CA星形：I线(IA、IB、IC)=I相(Iab、Ibc、Iac)，U线=380V(UAB、UBC、UCA)=√3×U相(UA、UB、UC=220V)，P相=U相×I相，P总=3P相=√3×U线×I相=√3×U线×I线；三角：I线(IA、IB、IC)=√3×I相(Iab、Ibc、Iac)，U线=380V(UAB、UBC、UCA)=U相(UA、UB、UC)，P相=U相×I相，P总=3P相=√3×I线×U相=√3×I线×U线。

单相电有功功率：P= U相I相cosφ1千瓦=三相电有功功率：P总=3U相I相cosφ=3x220xI相cosφP总=√3U线I线cosφ=线cosφ~三相电1千瓦线电流：IA、IB、IC：=P总/√3U线cosφ=1000kw/(380x√=2A铜线的安全截流量为5-8A/平方毫米，铝线的安全截流量为3-5A/平方毫米。

三相电与单相电的负载电流计算单相电机功率：P=IUcosφ，P=电流×220×0.75相电流：I=P/Ucosφ；I=功率÷电压×0.75式中：I为相电流，它等于线电流P为电机功率U为相电压，一般是220Vcosφ是电机功率因素，一般取0.75三相电机功率：P=1.732IUcosφ。

P=电流×380×1.732×0.75由三相电机功率公式可推出线电流公式：I=P/1.732Ucosφ式中：P为电机功率U为线电压，一般是380Vcosφ是电机功率因素，一般取0.75计算出来了线电流了就可以根据电流大小和其他的条件选择导线。

三相电路中星型接法的纯阻性负载功率计算公式：功率=1.732*额定电压*电流单相电路中纯阻性负载功率计算公式：功率=额定电压*电流P=1.732×（380×I×COSΦ）是三相电路中星型接法的感性负载功率计算公式单相电阻类电功率的计算公式= 电压U*电流I单相电机类电功率的计算公式= 电压U*电流I*功率因数COSΦ三相电阻类电功率的计算公式= 1.732*线电压U*线电流I （星形接法）= 3*相电压U*相电流I（角形接法）三相电机类电功率的计算公式= 1.732*线电压U*线电流I*功率因数COSΦ（星形接法）= 3*相电压U*相电流I*功率因数COSΦ（角形接法）三相交流电路中星接和角接两个功率计算公式可互换使用，但相电压、线电压和相电流、线电流一定要分清。

额定线电压和额定相电压的区别是什么三根相线与零线N之间的电压称为相电压三根相线之间的电压称为线电压另外楼上说的额定线电压=1.732额定相电压书上还说了的线电压相位超前相电压30度的注：3相电电流计算：功率÷电压÷1.732=3相每相电流。

单相、三相交流电路功率计算公式单相、三相交流电路功率计算公式相电压：三相电源中星型负载两端的电压称相电压。

用UA、UB、UC 表示。

相电流：三相电源中流过每相负载的电流为相电流，用IAB、IBC、ICA 表示。

线电压：三相电源中，任意两根导线之间的电压为线电压，用UAB、UBC、UCA 表示。

线电流：从电源引出的三根导线中的电流为线电流，用IA、IB、IC 表示。

如果是三相三线制，电压电流均采用两个互感器，按V/v接法，测量结果为线电压和线电流；如果是三相四线制：1、电压可采用V/v接法，电流必须采用Y/y接法，测量结果为线电压和线电流，线电流也等于相电流。

2、电压和电流均采用Y/y接法，测量结果为相电压和相电流，相电流也等于线电流。

Y/y接法时，电压互感器一次接在火线及零线之间，每个电压互感器二次输出接一个独立仪表。

每根火线穿过一个电流互感器，每个电流互感器二次输出接一个独立仪表。

电压V/v接法时，电压互感器一次接在火线之间，二次分别连接一个电压表，如需测量另一个线电压，可将两个互感器的二次输出的n端连接在一起，a、b端连接第三个电压表。

电流V/v接法时，两根火线分别穿过一个电流互感器，每个互感器的二次分别接一个电流表，如需测量第三个线电流，可将两个的s2端连接在一起，与两个互感器的s1端一起共三个端子，另外，将三个电流表的负端连在一起，其它三个端子分别与上述三个端子连接在一起。

三相电流计算公式I=P/(U*1.732)所以1000W的线电流应该是1.519A。

功率固定的情况下，电流的大小受电压的影响，电压越高，电流就越小，公式是I=P/U 当电压等于220V时，电流是4.545A，电压等于380V时，电流是2.63A，以上说的是指的单相的情况。

380V三相的时候，公式是I=P/(U*1.732)，电流大小是1.519A三相电机的电流计算 I= P/(1.732*380*0.75) 式中： P是三相功率 (1.732是根号3) 380 是三相线电压 (I是三相线电流) 0.75是功率因数，这里功率因数取的是0.75 ，如果功率因数取0.8或者0.9，计算电流还小。

负荷电流怎么计算公式
三相电：I=P/1.732/U/cosφ
单相电：I=P/U/cosφ
I为额定电流
U为额定电压
cosφ为功率因数
对于纯电阻负载，如白炽灯，电炉等，cosφ可取1。

若负载功率因数未知，可按0.8估算。

1、三相交流异步电动机的效率：η=P/（√3*U*I*COSφ）
其中，P—是电动机轴输出功率
U—是电动机电源输入的线电压
I—是电动机电源输入的线电流
COSφ—是电动机的功率因数
2、电动机的输出功率：指的是电动机轴输出的机械功率
3、输入功率指的是：电源给电动机输入的有功功率：
P=√3*U*I*COSφ（KW）
其时，这个问题有些含糊，按说电动机的输入功率应该指的是电源输入的视在功率：S=√3*U*I 这个视在功率包括有功功率(电动机的机械损耗、铜损、铁损等)、无功功率。
