球团工艺简介及生产流程图

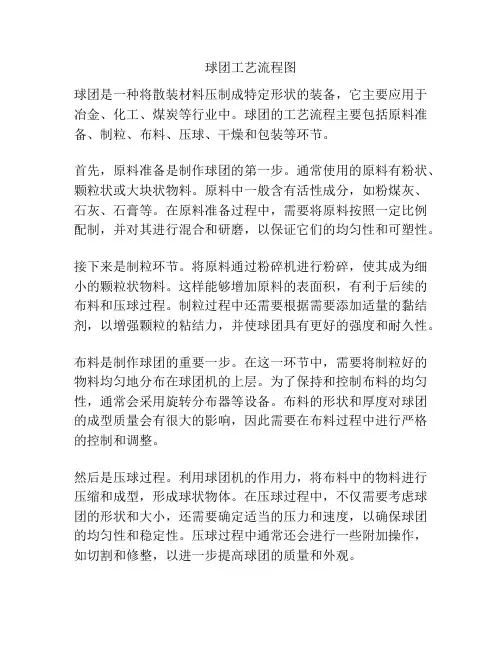

球团工艺流程图球团是一种将散装材料压制成特定形状的装备，它主要应用于冶金、化工、煤炭等行业中。

球团的工艺流程主要包括原料准备、制粒、布料、压球、干燥和包装等环节。

首先，原料准备是制作球团的第一步。

通常使用的原料有粉状、颗粒状或大块状物料。

原料中一般含有活性成分，如粉煤灰、石灰、石膏等。

在原料准备过程中，需要将原料按照一定比例配制，并对其进行混合和研磨，以保证它们的均匀性和可塑性。

接下来是制粒环节。

将原料通过粉碎机进行粉碎，使其成为细小的颗粒状物料。

这样能够增加原料的表面积，有利于后续的布料和压球过程。

制粒过程中还需要根据需要添加适量的黏结剂，以增强颗粒的粘结力，并使球团具有更好的强度和耐久性。

布料是制作球团的重要一步。

在这一环节中，需要将制粒好的物料均匀地分布在球团机的上层。

为了保持和控制布料的均匀性，通常会采用旋转分布器等设备。

布料的形状和厚度对球团的成型质量会有很大的影响，因此需要在布料过程中进行严格的控制和调整。

然后是压球过程。

利用球团机的作用力，将布料中的物料进行压缩和成型，形成球状物体。

在压球过程中，不仅需要考虑球团的形状和大小，还需要确定适当的压力和速度，以确保球团的均匀性和稳定性。

压球过程中通常还会进行一些附加操作，如切割和修整，以进一步提高球团的质量和外观。

接着是干燥环节。

球团在成型后，水分含量较高，因此需要通过干燥来除去多余的水分。

干燥一般采用较高的温度和湿度，以加快水分的蒸发速度。

干燥过程需要在合理的时间内进行，以避免球团的外层干燥得过快而内部湿度过高的问题，从而影响球团的质量和稳定性。

最后是包装环节。

干燥完成后，球团可以进行包装和包装。

球团通常被包装成袋装或散装，方便存储和运输。

同时，在包装过程中还可以对球团进行质量检查和检测试验，以确保球团的质量符合要求。

综上所述，球团的工艺流程包括原料准备、制粒、布料、压球、干燥和包装等环节。

每个环节都需要严格的控制和操作，以保证球团的质量和稳定性。

竖炉球团生产工艺
竖炉生产球团工艺由配料、烘干、润磨、造球、焙烧、冷却6大环节组成，所需设备包括配料系统、润磨系统、造球系统、烘干系统、竖炉焙烧系统、以及辅助的煤气站、风机系统、循环系统、除尘及脱硫系统和熟球冷却系统组成。

具体工艺要求如下：
根据用户要求，普通磁铁精矿（100%）要求品位63以上，矿粉细200目85%以上，和膨润土（1%+0.2）混合料水份控制在6%--7%，为造球做好准备。

造球通常是在圆盘成球盘造球机上进行。

矿粉借组于水在其中的毛细作用形成球核；球核在物料中不断滚动，粘附物料，球体越来越大，越来越密实。

矿粉间借分子水膜维持牢固的粘结。

采用亲水性好、粒度细（《0。

044MM的矿粉应占总量的90%以上》，比表面积大和接角条件好的矿粉，加适当的水分，添一定数量的粘结剂（皂土、消石灰、生石灰等），可以获得有足够强度的生球。

将合格的生球送入竖炉进行焙烧，经过干燥（300-6000C）和预热（600-9000C）后在氧化气氛中焙烧，焙烧是球团固结的主要阶段。

球团固结过程中，焙烧温度一般是1000-11000C。

焙烧后的球团由链板机送入带冷机进行冷却，然后送入熟球场堆放，完成球团生产。

辅助设施介绍：煤气站消耗型煤生产煤气，供烘干和竖炉焙烧使用：风机系统负责给竖炉提高足够的冷却风和煤气助燃风，产生的废气从竖炉顶部用抽风机抽出，经除尘和脱硫处理后经烟尘达标排放；循环水冷却系统由水泵向竖炉大小水梁提供冷却水，保证竖炉正常运
行。

成品库。

球团生产工艺介绍球团生产工艺是一种提炼球团矿的生产工艺，球团与烧结是钢铁冶炼行业中作为提炼铁矿石的两种常用工艺。

球团矿就是把细磨铁精矿粉或其他含铁粉料添加少量添加剂混合后，在加水润湿的条件下，通过造球机滚动成球，再经过干燥焙烧，固结成为具有一定强度和冶金性能的球型含铁原料。

一、球团生产工艺的发展由于天然富矿日趋减少，大量贫矿被采用；而铁矿石经细磨、选矿后的精矿粉，品位易于提高；过细精矿粉用于烧结生产会影响透气性，降低产量和质量；细磨精矿粉易于造球，粒度越细，成球率越高，球团矿强度也越高。

综上所述原因，球团生产工艺在进入21世纪后得到全面发展与推广。

如今球团工艺的发展从单一处理铁精矿粉扩展到多种含铁原料，生产规模和操作也向大型化、机械化、自动化方向发展，技术经济指标显著提高。

球团产品也已用于炼钢和直接还原炼铁等。

球团矿具有良好的冶金性能：粒度均匀、微气孔多、还原性好、强度高，有利于强化高炉冶炼。

二、球团法分类1、高温固结：（1）氧化焙烧：竖炉、带式机、链篦机-回转窑、环式焙烧机。

（2）还原焙烧：回转窑法、竖炉连续装料法、竖炉间歇装料法、竖罐法、带式机法。

（3）磁化焙烧：竖炉法（4）氧化-钠化焙烧：竖炉法、链篦机-回转窑。

（5）氯化焙烧：竖炉法、回转窑法。

2、低温固结：（1）水泥冷粘结法（2）热液法（3）碳酸化法（4）锈化固结法（5）焦化固结法（6）其他方法三、球团原理球团生产一般流程：原料准备→配料→混匀(干燥)→造球→布料→焙烧→冷却→成品输出球团焙烧过程：干燥→预热→焙烧→均热→冷却四、球团工艺流程图球团车间平面分布图新配料料场新配-1新配-2新配-3新配-4新配-5老配-2老配-1老配料仓老配-3老配-4烘干出料润磨出料润磨 室1#烘干室1#水泵房办公室休息室球-4球-1造球室成-11#落地仓1#链板1#环冷机1#回转窑1#链篦机1#布料球-3球-2返-3返-2返-6返-5返-4球-62#布料2#链篦机2#回转窑2#环冷机2#链板成-3成-42#落地仓维修区域维修值班室球-5球 -5 转 运站老配料料场2#水泵房喷煤系统2#烘干室主控楼北五、球团生产工艺的主要内容球团矿是细磨铁精矿或其它含铁粉料造块的又一方法。

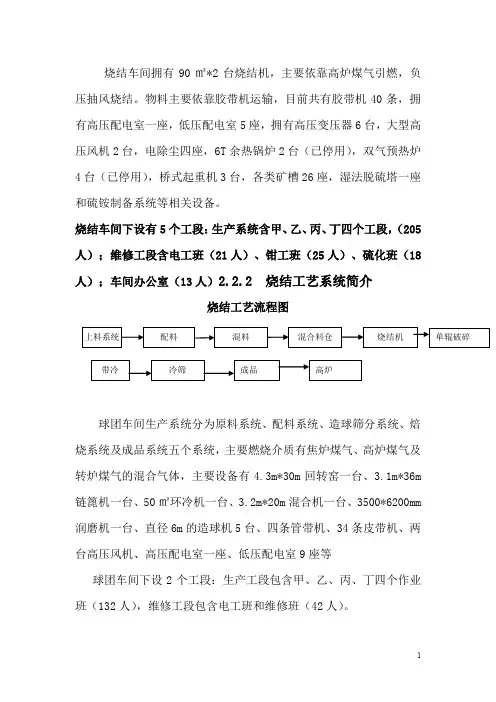

烧结车间拥有90㎡*2台烧结机，主要依靠高炉煤气引燃，负压抽风烧结。

物料主要依靠胶带机运输，目前共有胶带机40条，拥有高压配电室一座，低压配电室5座，拥有高压变压器6台，大型高压风机2台，电除尘四座，6T余热锅炉2台（已停用），双气预热炉4台（已停用），桥式起重机3台，各类矿槽26座，湿法脱硫塔一座和硫铵制备系统等相关设备。

烧结车间下设有5个工段：生产系统含甲、乙、丙、丁四个工段，（205人）；维修工段含电工班（21人）、钳工班（25人）、硫化班（18人）；车间办公室（13人）2.2.2 烧结工艺系统简介
烧结工艺流程图
球团车间生产系统分为原料系统、配料系统、造球筛分系统、焙烧系统及成品系统五个系统，主要燃烧介质有焦炉煤气、高炉煤气及转炉煤气的混合气体，主要设备有4.3m*30m回转窑一台、3.1m*36m 链篦机一台、50㎡环冷机一台、3.2m*20m混合机一台、3500*6200mm 润磨机一台、直径6m的造球机5台、四条管带机、34条皮带机、两台高压风机、高压配电室一座、低压配电室9座等
球团车间下设2个工段：生产工段包含甲、乙、丙、丁四个作业班（132人），维修工段包含电工班和维修班（42人）。

2.2.2 球团工艺系统简介
球团工艺流程图。

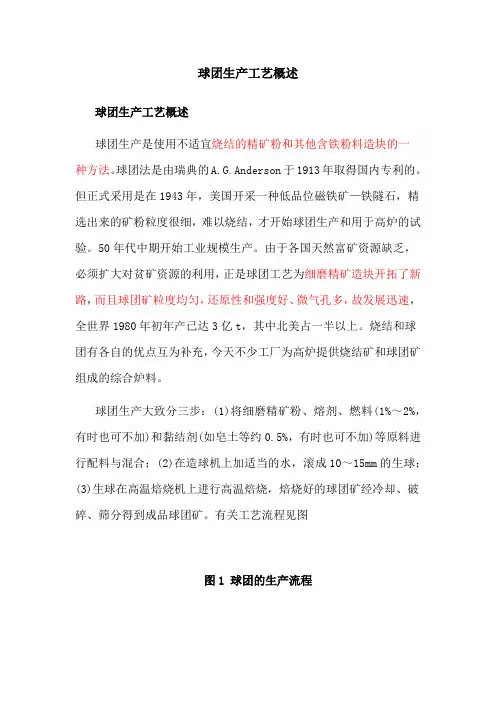

球团生产工艺概述球团生产工艺概述球团生产是使用不适宜烧结的精矿粉和其他含铁粉料造块的一种方法。

球团法是由瑞典的A.G.Anderson于1913年取得国内专利的。

但正式采用是在1943年，美国开采一种低品位磁铁矿—铁隧石，精选出来的矿粉粒度很细，难以烧结，才开始球团生产和用于高炉的试验。

50年代中期开始工业规模生产。

由于各国天然富矿资源缺乏，必须扩大对贫矿资源的利用，正是球团工艺为细磨精矿造块开拓了新路，而且球团矿粒度均匀，还原性和强度好、微气孔多，故发展迅速，全世界1980年初年产已达3亿t，其中北美占一半以上。

烧结和球团有各自的优点互为补充，今天不少工厂为高炉提供烧结矿和球团矿组成的综合炉料。

球团生产大致分三步：(1)将细磨精矿粉、熔剂、燃料(1%～2%，有时也可不加)和黏结剂(如皂土等约0.5%，有时也可不加)等原料进行配料与混合；(2)在造球机上加适当的水，滚成10～15mm的生球；(3)生球在高温焙烧机上进行高温焙烧，焙烧好的球团矿经冷却、破碎、筛分得到成品球团矿。

有关工艺流程见图图1 球团的生产流程造球设备有圆盘和圆筒造球机，我国基本都采用圆盘造球机，圆盘直径约为3.2～5.5m，倾角为45～50度，线速度约为0.5～1m/s。

造球要加水，但加水过多，将影响生球强度，甚至使生球破碎，故控制加料和加水方式是重要因素。

球团焙烧各阶段反应见图2。

第一步是干燥生球，以免加热到高温时，水分大量蒸发而引起生球破裂。

第二步是焙烧，焙烧分为预热、焙烧和均热三个阶段，预热是为了去除残余水分，焙烧是使高温固结，提高球团的机械强度，同时可提高氧化度和去硫。

球团焙烧设备主要有三种：竖炉；带式焙烧机；链箅机—回转窑带式焙烧机基本结构形式与带式烧结机相似，但两者的生产过程完全不同。

球团带式焙烧机的整个长度上可依次分为干燥、预热、燃料点火、焙烧、均热和冷却等六个区。

其工艺图2 生球焙烧过程特点是：(1)铺有底料和边料，底料的作用是保护炉箅和台车免受高温烧坏，使气流分布均匀；在下抽干燥时可吸收一部分废热，其潜热再在鼓风冷却带回收；保证下层球团焙烧温度，从而保证球团质量，边料的作用是保护台车两侧边板，防止被高温烧坏；防止两侧边板漏风。

球团工艺介绍一、工艺流程图：二、工艺系统介绍：1、精矿过滤系统：主要承担选矿和精选来矿浆的脱水、精矿粉的储存、精矿向球团系统输送、部分精矿粉的装车任务，每小时向球团系统供料380-420吨。

工艺流程：来自选矿和精选的矿浆（浓度50-60%）先经过过滤厂房外的三管分矿器，然后分配到各台过滤机，共配置7台过滤机，正常运行4-5台，型号ZPG-72，盘式外滤，过滤面积72m2，利用系数0.7-1 t/m2.h，每台过滤机都配置真空泵及气水分离器。

过滤后的精矿粉水分在10%以下，精矿粉落在排料皮带上，排料皮带可以移动，可以将料给到取球团的GL-1皮带(去球团生产系统)，也可以给到精矿料仓。

精矿仓面积102m×30m，可以储存矿粉2.5万吨，配置两台20吨抓斗（跨距28.5m），既可以装火车发运，也可以将精矿粉输送到球团生产流程。

矿浆中的水分在过滤后和部分精矿粉形成滤液（浓度5-8%），各台过滤机的滤液合并到滤液泵池（共配置4台砂泵，型号100ZJ—1－A36，流量200 m3/h，扬程60 m），由砂泵输送到滤液浓缩大井（直径50m），经过浓缩以后的矿浆（浓度35%）经过大井底部排出，由砂泵（2台，型号100ZJ—1－A36，流量200 m3/h，扬程60 m ）输送到选矿来精矿管道上，经过旋流器浓缩（旋流器型号FX300-GK，）底流进入选矿矿浆中，溢流又返回浓缩大井。

大井分离后的水，悬浮物含量在0.3%以下，由大井周边排出，汇集后由水泵输送到过滤和精选循环使用。

2、干燥系统：主要承担过滤后精矿的进一步脱水任务，使精矿水分在9.2±0.2%，适于造球，处理量380-420吨/h。

工艺流程：来自过滤机或精矿仓的湿精矿粉和链蓖机前辊式布料器的湿返料由皮带转运进入圆筒干燥机（型号φ3.6×29，转速3.45r/min，斜度5%）,干燥机前配置煤粉燃烧炉,(燃煤能力 3 t/h，炉膛温度低于1200℃,火道温度低于800℃) ,燃烧后的高温烟气和湿精矿粉顺流进入干燥机,对流干燥.干燥后的含水废气经过冲击式除尘器净化,排入大气. 干燥后的精矿粉由皮带转运到配料室。

烧结厂球团工艺简介及生产流程图德晟金属制品有限公司烧结厂建设1座12m2竖炉，利用系数6.3t/m2•h，年产酸性球团矿60万t。

车间组成及工艺流程1.1车间组成车间组成：配料室、烘干机室、润磨室、造球室、生筛室、转运站、焙烧室、带冷机通廊、成品缓冲仓、风机房、煤气加压站、软水站、高低压配电室等。

1.2工艺流程工艺流程图见付图1.2.1精矿接受与贮存竖炉生产主要原料为磁铁矿精粉，对铁精粉化学成分要求是进厂铁精粉化学成分精矿进料采用汽车输送，汽车将精矿粉卸到下沉式精矿堆场，经抓斗吊运至配料仓。

1.2.2膨润土接受与贮存竖炉对膨润土化学成分要求是：进厂膨润土化学指标袋装膨润土用汽车运入，储存在膨润土库，由库内设的电葫芦将袋装膨润土运至膨润土配料仓平台，由人工抖袋将膨润土卸到膨润土配料仓。

1.2.3配料系统配料矿槽采用单列配置，4个精矿配料仓，容积100m3，储量8.8h，三用一备；2个膨润土仓，膨润土仓为一用一备。

配料室为地下结构。

采用自动重量配料，根据设定的给料量和铁精粉与膨润土的配比，自动调节给料量。

铁精粉通过仓下2m圆盘给料机和配料皮带秤配料。

膨润土通过螺旋给料机和螺旋秤配入皮带。

圆盘给料机和螺旋给料机采用变频控制。

并且尽量做到铁精矿与膨润土两料流首尾重合。

在配料室膨润土落料点处和膨润土设抽风除尘，采用布袋除尘器，布袋除尘器采用反吹清灰方式。

设置铁精粉仓库和膨润土库。

铁精粉仓库能容纳约9天的用量，下沉式结构，铁精粉采用抓斗吊上料，设置2台10t抓斗吊。

膨润土库用来堆放袋装膨润土，膨润土设电葫芦环形轨道由电葫芦将袋装膨润土吊运至膨润土配料仓顶平台，人工抖袋卸料至膨润土配料仓。

1.2.4原料干燥系统精矿进厂水分为10.5%左右，不能满足造球对精矿水分要求，因此设计中采用了干燥工艺，将精矿中水分部分脱除，以保证铁精矿水份满足造球工序的要求。

需干燥的湿精矿粉经配料胶带机运至干燥窑，物料干燥后经胶带机运至造球前料仓。
