贴片电容的封装与耐压值

贴片电容常识- 贴片电容的分类和尺寸电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603;而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D 四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片电容的尺寸表示法有两种，一种是英寸为单位来表示，一种是以毫米为单位来表示，贴片电容的系列型号有0402、0603、0805、1206、1812、2010、2225、2512，是英寸表示法，04 表示长度是0.04 英寸，02 表示宽度0.02 英寸，其他类同型号尺寸(mm)英制尺寸公制尺寸长度及公差宽度及公差厚度及公差0402 1005 1.00±0.05 0.50±0.05 0.50±0.050603 1608 1.60±0.10 0.80±0.10 0.80±0.100805 2012 2.00±0.20 1.25±0.20 0.70±0.201.00±0.201.25±0.201206 3216 3.20±0.30 1.60±0.20 0.70±0.201.00±0.201.25±0.201210 3225 3.20±0.30 2.50±0.30 1.25±0.301.50±0.301808 4520 4.50±0.40 2.00±0.20 ≤2.001812 4532 4.50±0.40 3.20±0.30 ≤2.502225 5763 5.70±0.50 6.30±0.50 ≤2.503035 7690 7.60±0.50 9.00±0.05 ≤3.00贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求例风华系列的贴片电容的命名贴片电容的命名:贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。

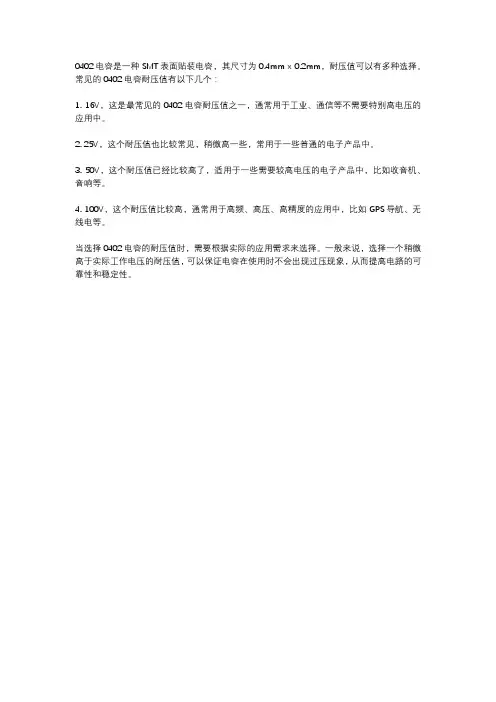

0402电容是一种SMT表面贴装电容，其尺寸为0.4mm x 0.2mm，耐压值可以有多种选择。

常见的0402电容耐压值有以下几个：
1. 16V，这是最常见的0402电容耐压值之一，通常用于工业、通信等不需要特别高电压的应用中。

2. 25V，这个耐压值也比较常见，稍微高一些，常用于一些普通的电子产品中。

3. 50V，这个耐压值已经比较高了，适用于一些需要较高电压的电子产品中，比如收音机、音响等。

4. 100V，这个耐压值比较高，通常用于高频、高压、高精度的应用中，比如GPS导航、无线电等。

当选择0402电容的耐压值时，需要根据实际的应用需求来选择。

一般来说，选择一个稍微高于实际工作电压的耐压值，可以保证电容在使用时不会出现过压现象，从而提高电路的可靠性和稳定性。

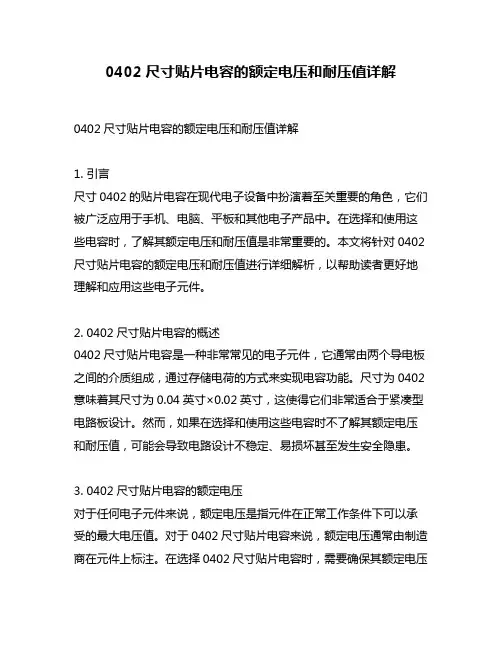

0402尺寸贴片电容的额定电压和耐压值详解0402尺寸贴片电容的额定电压和耐压值详解1. 引言尺寸0402的贴片电容在现代电子设备中扮演着至关重要的角色，它们被广泛应用于手机、电脑、平板和其他电子产品中。

在选择和使用这些电容时，了解其额定电压和耐压值是非常重要的。

本文将针对0402尺寸贴片电容的额定电压和耐压值进行详细解析，以帮助读者更好地理解和应用这些电子元件。

2. 0402尺寸贴片电容的概述0402尺寸贴片电容是一种非常常见的电子元件，它通常由两个导电板之间的介质组成，通过存储电荷的方式来实现电容功能。

尺寸为0402意味着其尺寸为0.04英寸×0.02英寸，这使得它们非常适合于紧凑型电路板设计。

然而，如果在选择和使用这些电容时不了解其额定电压和耐压值，可能会导致电路设计不稳定、易损坏甚至发生安全隐患。

3. 0402尺寸贴片电容的额定电压对于任何电子元件来说，额定电压是指元件在正常工作条件下可以承受的最大电压值。

对于0402尺寸贴片电容来说，额定电压通常由制造商在元件上标注。

在选择0402尺寸贴片电容时，需要确保其额定电压能够满足实际工作条件下的电压需求，同时还需要考虑一定的安全裕量，以防止因电压过高导致元件损坏或失效。

4. 0402尺寸贴片电容的耐压值除了额定电压外，耐压值也是评估0402尺寸贴片电容的重要参数。

耐压值是指电容在正常工作条件下可以承受的最大电压值，超过这个数值就会导致电容击穿，从而影响电路的正常工作。

在选择0402尺寸贴片电容时，除了需满足实际工作电压外，还需要确保其耐压值能够保证电路的稳定和可靠性。

5. 深入探讨0402尺寸贴片电容的额定电压和耐压值在实际使用中，需要更深入地了解0402尺寸贴片电容的额定电压和耐压值。

除了直接查看制造商提供的规格书外，还可以通过测试和仿真来验证其实际性能。

在电路设计和布局过程中，也需要考虑电容的排列方式和受电路布线布局限制对电容的实际使用环境带来的影响。

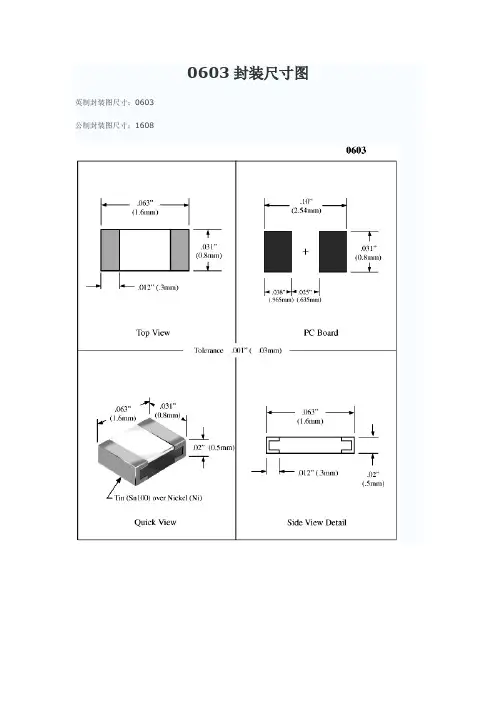

0603封装尺寸图英制封装图尺寸：0603公制封装图尺寸：16080805封装尺寸图表面贴装元件公制封装图尺寸：A-3216钽电容耐压10V表面贴装元件公制封装图尺寸：B-3528 钽电容耐压16V表面贴装元件英制封装图尺寸：表面贴装元件公制封装图尺寸：C-6032 钽电容耐压25VD-7343封装尺寸图表面贴装元件公制封装图尺寸：C-7343 钽电容耐压35V封装(L) 长度公制(毫米)英制(英寸)(W) 宽度公制(毫米)英制(英寸)(t) 端点公制(毫米)英制(英寸)7343 7227“钽贴片电解电容有黑色或灰色标志的一头是正极，另外一头是负极。

对于铝贴片电解电容就和普通直插电解电容一样，有杠杠的那端为负极。

”在网上查到这么一句话，可算是把板子上的钽电解全部平反了！之前在复位电路总是不正常，查来查去，是复位的钽电解极性接反了！以往用贴片电解大都就是对付钽电解电容，隐约在意识里知道画杠的一边是接高电位，就没有太注意其极性的表示方法。

给医疗组的一哥们问起来：“它不跟普通电解电容一样么？普通电解画白道子的一端是‘负’极啊？再或者它应该和贴片二极管一样吧？二极管也是画白道子的那头是‘负’极诶！”——歪着头一想也是！极性的标识方法也应该有个‘统一’的原则吧？于是在此后焊的板子里所有的钽电解都掉了个头……终究是以有电容的地方电平被拉得特别低这一现象，标志着我对电解电容极性的表示方法完全混乱。

真服了这种‘下贱’的表示方法，同样是电解电容，钽电解虽然昂贵一点，也不能搞特殊啊！无极性电容以0805、0603两类封装最为常见；0805具体尺寸：2.0×1.25×0.51206具体尺寸：3.0×1.50×0.5贴片电容以钽电容为多，根据其耐压不同，又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528）， C型（6032）， D型（7343），E型（7845）。

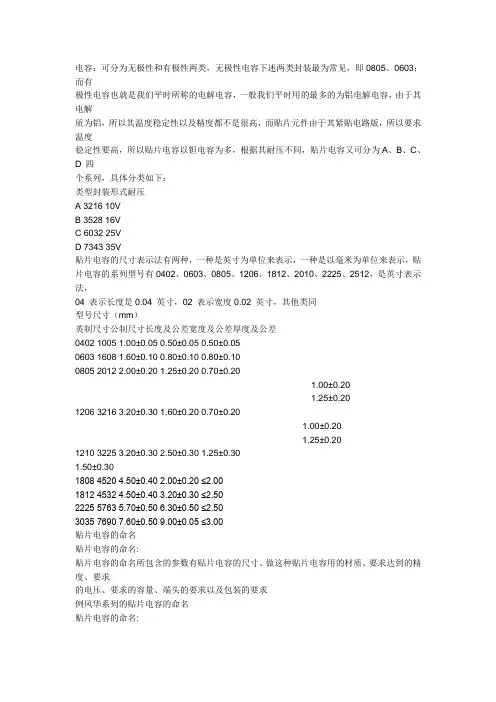

电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D 四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片电容的尺寸表示法有两种，一种是英寸为单位来表示，一种是以毫米为单位来表示，贴片电容的系列型号有0402、0603、0805、1206、1812、2010、2225、2512，是英寸表示法，04 表示长度是0.04 英寸，02 表示宽度0.02 英寸，其他类同型号尺寸（mm）英制尺寸公制尺寸长度及公差宽度及公差厚度及公差0402 1005 1.00±0.05 0.50±0.05 0.50±0.050603 1608 1.60±0.10 0.80±0.10 0.80±0.100805 2012 2.00±0.20 1.25±0.20 0.70±0.201.00±0.201.25±0.201206 3216 3.20±0.30 1.60±0.20 0.70±0.201.00±0.201.25±0.201210 3225 3.20±0.30 2.50±0.30 1.25±0.301.50±0.301808 4520 4.50±0.40 2.00±0.20 ≤2.001812 4532 4.50±0.40 3.20±0.30 ≤2.502225 5763 5.70±0.50 6.30±0.50 ≤2.503035 7690 7.60±0.50 9.00±0.05 ≤3.00贴片电容的命名贴片电容的命名:贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求例风华系列的贴片电容的命名贴片电容的命名:贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。

0603封装尺寸图英制封装图尺寸：0603公制封装图尺寸：16080805封装尺寸图表面贴装元件公制封装图尺寸：A-3216钽电容耐压10V表面贴装元件公制封装图尺寸：B-3528 钽电容耐压16V表面贴装元件英制封装图尺寸：表面贴装元件公制封装图尺寸：C-6032 钽电容耐压25VD-7343封装尺寸图表面贴装元件公制封装图尺寸：C-7343 钽电容耐压35V? 封装(L) 长度公制(毫米)英制(英寸)(W) 宽度公制(毫米)英制(英寸)(t) 端点公制(毫米)英制(英寸)7343 7227“钽贴片电解电容有黑色或灰色标志的一头是正极，另外一头是负极。

对于铝贴片电解电容就和普通直插电解电容一样，有杠杠的那端为负极。

”?? 在网上查到这么一句话，可算是把板子上的钽电解全部平反了！?? 之前在复位电路总是不正常，查来查去，是复位的钽电解极性接反了！?? 以往用贴片电解大都就是对付钽电解电容，隐约在意识里知道画杠的一边是接高电位，就没有太注意其极性的表示方法。

给医疗组的一哥们问起来：“它不跟普通电解电容一样么？普通电解画白道子的一端是‘负’极啊？再或者它应该和贴片二极管一样吧？二极管也是画白道子的那头是‘负’极诶！”——歪着头一想也是！极性的标识方法也应该有个‘统一’的原则吧？于是在此后焊的板子里所有的钽电解都掉了个头……?? 终究是以有电容的地方电平被拉得特别低这一现象，标志着我对电解电容极性的表示方法完全混乱。

?? 真服了这种‘下贱’的表示方法，同样是电解电容，钽电解虽然昂贵一点，也不能搞特殊啊！无极性电容以0805、0603两类封装最为常见；0805具体尺寸：××1206具体尺寸：××贴片电容以钽电容为多，根据其耐压不同，又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528）， C型（6032）， D型（7343），E型（7845）。

贴片电容封装及其尺寸示意图Revised by BETTY on December 25,20200603封装尺寸图英制封装图尺寸：0603公制封装图尺寸：16080805封装尺寸图A-3216封装尺寸图表面贴装元件公制封装图尺寸：A-3216钽电容耐压10VB-3528封装尺寸图表面贴装元件公制封装图尺寸：B-3528 钽电容耐压16VC-6032封装尺寸图表面贴装元件英制封装图尺寸：表面贴装元件公制封装图尺寸：C-6032 钽电容耐压25VD-7343封装尺寸图表面贴装元件公制封装图尺寸：C-7343 钽电容耐压35V7343 7227(“钽贴片电解电容有黑色或灰色标志的一头是正极，另外一头是负极。

对于铝贴片电解电容就和普通直插电解电容一样，有杠杠的那端为负极。

”在网上查到这么一句话，可算是把板子上的钽电解全部平反了！之前在复位电路总是不正常，查来查去，是复位的钽电解极性接反了！以往用贴片电解大都就是对付钽电解电容，隐约在意识里知道画杠的一边是接高电位，就没有太注意其极性的表示方法。

给医疗组的一哥们问起来：“它不跟普通电解电容一样么普通电解画白道子的一端是‘负’极啊再或者它应该和贴片二极管一样吧二极管也是画白道子的那头是‘负’极诶！”——歪着头一想也是！极性的标识方法也应该有个‘统一’的原则吧于是在此后焊的板子里所有的钽电解都掉了个头……终究是以有电容的地方电平被拉得特别低这一现象，标志着我对电解电容极性的表示方法完全混乱。

真服了这种‘下贱’的表示方法，同样是电解电容，钽电解虽然昂贵一点，也不能搞特殊啊！无极性电容以0805、0603两类封装最为常见；0805具体尺寸：××1206具体尺寸：××贴片电容以钽电容为多，根据其耐压不同，又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528）， C型（6032）， D型（7343），E型（7845）。

1206贴片电容是一种常见的电子元件，用于电路中的滤波、耦合、终端匹配等功能。

在电子设备中，为了保证电路的稳定性和可靠性，选择合适的电容器至关重要。

在选择1206贴片电容时，最大容值和耐压是两个重要的参考指标。

本文将就1206贴片电容的最大容值和耐压进行详细介绍和分析。

一、1206贴片电容的最大容值1206贴片电容的最大容值是指该型号电容器所能容纳的最大电荷量。

在实际应用中，通常会根据具体的电路需求来选择合适的最大容值。

以下是影响1206贴片电容最大容值的主要因素：1. 电路需求：不同的电路对电容容值的要求有所不同。

一般来说，需要大电流通过的电路需要容值较大的电容器。

2. 工作频率：1206贴片电容的最大容值还受到工作频率的影响。

在高频电路中，需要选择容值较小的电容器来确保性能稳定。

3. 电压水平：1206贴片电容的最大容值也与电压水平相关。

在高压电路中，需要选择承受高电压的大容值电容器。

根据以上因素，选择1206贴片电容的最大容值时，需要综合考虑电路需求、工作频率和电压水平，以确保电容器能够有效地满足电路的需求。

二、1206贴片电容的耐压1206贴片电容的耐压是指电容器能够承受的最大电压。

在电子设备中，耐压是一个非常重要的指标，直接关系到电路的安全可靠运行。

以下是影响1206贴片电容耐压的主要因素：1. 化学材料：1206贴片电容的材料不同，在耐压方面的性能也有所差异。

一般来说，有机电解质电容器的耐压较低，而钽质电解质电容器的耐压较高。

2. 结构设计：电容器的内部结构设计也会影响其耐压能力。

合理的结构设计能够有效提高电容器的耐压性能。

3. 工艺水平：生产工艺水平直接影响了电容器的品质，对于耐压来说尤为重要。

优质的工艺能够确保电容器的耐压性能稳定可靠。

在选择1206贴片电容时，需要根据具体电路需求和工作环境来确定合适的耐压水平，以确保电容器能够安全稳定地工作。

总结：1206贴片电容的最大容值和耐压是选择该型号电容器时需要重点考虑的指标，合理选择最大容值和耐压能够有效地满足电路需求，确保电子设备的稳定性和可靠性。

电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D 四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片电容的尺寸表示法有两种，一种是英寸为单位来表示，一种是以毫米为单位来表示，贴片电容的系列型号有0402、0603、0805、1206、1812、2010、2225、2512，是英寸表示法，04 表示长度是0.04 英寸，02 表示宽度0.02 英寸，其他类同型号尺寸（mm）英制尺寸公制尺寸长度及公差宽度及公差厚度及公差0402 1005 1.00±0.05 0.50±0.05 0.50±0.050603 1608 1.60±0.10 0.80±0.10 0.80±0.100805 2012 2.00±0.20 1.25±0.20 0.70±0.201.00±0.201.25±0.201206 3216 3.20±0.30 1.60±0.20 0.70±0.201.00±0.201.25±0.201210 3225 3.20±0.30 2.50±0.30 1.25±0.301.50±0.301808 4520 4.50±0.40 2.00±0.20 ≤2.001812 4532 4.50±0.40 3.20±0.30 ≤2.502225 5763 5.70±0.50 6.30±0.50 ≤2.503035 7690 7.60±0.50 9.00±0.05 ≤3.00贴片电容的命名贴片电容的命名:贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求例风华系列的贴片电容的命名贴片电容的命名:贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。

贴⽚电容分类和封装、型号、耐压介绍贴⽚电容可分为风多种，瓷介电容(CT)。

涤纶电容(CL)。

独⽯电容(CC)。

电解电容(CD)。

云母电容(CY);⼜分⾼压⾼压贴⽚电容，低压贴⽚电容;下⾯容乐电⼦来介绍⼀下贴⽚电容分类和封装、型号、耐压。

⾼压贴⽚电容分类：①温度补偿型NPO介质：NP0(COG)电⽓性能最稳定，基本上不随温度、电压、时间的改变，属超稳定型、低损耗电容材料类型，在众多特殊领域内都有⽆法取代的地位。

NPO常⽤的封装尺⼨有0805、1210、2225等。

②⾼介电常数型X7R介质：X7R是⼀种强电介质，所以能制造出容量⽐NPO介质更⼤的电容器，这种电容器性能⾮常稳定，且随温度及电压时间的改变，其特有的性能变化并不显著，属稳定电容材料类型，通常被使⽤在隔直、耦合、傍路、滤波电路及可靠性要求较⾼的中⾼频电路中。

③半导体型X5R介质：X5R具有较⾼的介电常数，常⽤于⽣产⽐容较⼤、标称容量较⾼的⼤容量电容器产品。

但其容量稳定性较X7R，容量、损耗对温度、电压等测试条件较敏感。

主要特点是封装体积⼩,绝缘性能⾼，耐⾼压，质量稳定。

贴⽚电容的封装、型号、耐压贴⽚电容全称叫⽚式陶瓷电容器，也称为贴⽚电容。

贴⽚电容的材质有四种：X7R，NPO，Z5U，Y5V。

常⽤的是：X7R,NPO两种，它们的⼯作温度都在-55°—+125°之间。

误差都是J:5% K:10% M:20%。

X7R电容器封装：DC=50V DC=100V0805 330pF.-0.056µF 330pF.-0.012µF1206 1000pF.-0.15µF 1000pF.-0.047µF1210 1000pF.-0.22µF 1000pF.-0.1µF2225 0.01µF.-1µF 0.01µF.-0.56µFNPO电容器封装：封装：DC=50V DC=100V0805 0.5.-1000pF 0.5.-820pF1206 0.5.-1200pF 0.5.-1800pF1210 560.-5600pF 560.-2700pF2225 1000pF.-0.033µF 1000pF.-0.018µF贴⽚电容型号有0201，0402,0603,0805,1206,1210,1808,1812,2225,3035,2512 。

0402 104K 电容的参数随着电子产品及电容的发展，贴片电容逐渐在市场应用越来越广泛，几乎涵盖了所有的电子产品，0402 104K贴片电容生产厂家也非常多，高端部分集中在日本，其他品牌主要集中在中国台湾，韩国与中国大陆。

下面主要讲解下0402 104K贴片电容的主要参数。

1、贴片电容的尺寸，0402=1005（1.0*0.5*0.5）2、静电容量，104K=100NF=0.1UF,电容的PF单位都是千进制单位。

3、贴片电容的耐压值，6.3V,10V,16V,25V,50V,目前贴片电容的基本耐压值单位都在6.3V 以上。

4、贴片电容的精度，10PF以上的主要常规精度：F=1%,G=2%,J=5%,K=10%,M=20%,Z=+80%~-20%5、贴片电容的材质，贴片电容的常规材质有：COG,NPO,X7R,X7S,X7T,X6S,X5R,X8L,X9M等。

6、静电容量变化率，15%，就是在静电下没有任何使用会有15%的误差，当通电或者升温后就会达到最优效果，这就是经常出现高容值电容偏低的原因所在。

7、温度特性与使用环境温度,请参考贴片电容的材质温度特性。

0402贴片电容的主要参数有如下几种：0402 104K 6.3V0402 104K 10V0402 104K 16V0402 104K 25V0402 104K 50V0402 104M 50V0402 104M 25V0402 104M 16V0402 104M 10V注：因为贴片电容的单位是1000进制，因此也有很多人说是100NF,0.1UF,实际上都是同一个物料，104=100000PF=100NF=0.1UF,这个料也有几种材料，常规的是X7R与X5R。

0402 104这个贴片电容几乎所有的贴片电容厂家都可以做，日系厂家主要有，村田，太诱，东电化等，韩国主要有，三星等，中国台湾主要有，国巨，华信科技，达方等，中国大陆有，风华，宇阳，三环，火炬等品牌。

全称：贴片铝电解电容器，简称：片式铝电解，片铝等。

主要规格尺寸，接公制标准分为：4*5.5mm, 5*5.5mm, 6.3*5.5mm, 6.3*7.7mm, 8*6.2mm, 8*10.2mm, 10*10.2mm, 10*12mm等。

220uf6.3v 贴片电容|SMD电容器|铝电解电容器|片式电容|片铝|片式铝电解电容器|贴片电容器220uf6.3v 贴片电容|SMD电容器|铝电解电容器|片式电容|片铝|片式铝电解电容器|贴片电容器470u35v 贴片电容|SMD电容器|铝电解电容器|片式电容|片铝|片式铝电解电容器|贴片电容器10uf25v 贴片电容|SMD电容器|铝电解电容器|片式电容|片铝|片式铝电解电容器|贴片电容器220uf16v 贴片电容|SMD电容器|铝电解电容器|片式电容|片铝|片式铝电解电容器|贴片电容器10uf10v 贴片电容|SMD电容器|铝电解电容器|片式电容|片铝|片式铝电解电容器|贴片电容器铝电解电容器的构成：是由正箔. 负箔和电解纸卷成芯子，用引线引出正负极，含浸电解液后通过导针引出，再用铝壳和胶密密封起来。

片式铝电解电容器体积虽然较小，但是因为通过电化学腐蚀后，电极箔的表面积被扩大了，且它的介质氧化膜非常薄，所以，片式铝电解电容器可以具有相对较大的电容量。

正确选用一颗贴片铝电解电容器产品，要注意的参数包括：电容量. 额定电压.温度. 寿命以及特性（比如高频低阻抗）的要求。

0.47uF50v|50v 0.47uF 4*5.4 0.47uF63v|63v0.47uF 4*5.4 0.47 uF 100v|100v0.47uF 4*5.41uF50v|50v1uF 4*5.4 1uF63v|63v1uF 4*5.4 1uF 100v|100v1uF 6.3*5.42.2uF50v|50v 2.2uF 4*5.4 2.2uF63v|63v1uF 4*5.4 2.2 uF 100v|100v2.2uF 6.3*5.43.3uF35v|35v3.3uF 4*5.4 3.3uF50v|50v3.3uF 4*5.4 3.3uF63v|63v3.3uF 5*5.43.3uF100v|100v3.3uF 6.3*5.44.7uF25v|25v4.7uF 4*5.4 4.7uF35v|35v4.7uF 4*5.4 4.7uF50v|50v4.7uF 5*5.4 4.7uF63v|63v4.7uF6.3*5.4 4.7uF100v|100v4.7uF 6.3*7.76.8uF25v|25v6.8uF 4*5.4 6.8uF35v|35v6.8uF 4*5.4 6.8uF50v|50v6.8uF 5*5.4 6.8uF63v|63v6.8uF 6.3*5.4 6.8uF100v|100v6.8uF 6.3*7.78.2uF25v|25v8.2uF 4*5.4 8.2uF35v|35v8.2uF 4*5.4 8.2uF50v|50v8.2uF 5*5.4 8.2uF63v|63v8.2uF 6.3*5.4 8.2uF100v|100v8.2uF 6.3*7.710uF16v|16v10uF 4*5.4 10uF25v|25v10uF 4*5.4 10uF35v|35v10uF 4*5.4 10uF50v|50v10uF 6.3*5.4 10uF63v|63v10uF 6.3*5.4 10uF100v|100v10uF 6.3*7.722uF6.3v|6.3v22uF 4*5.4 22uF10v|10v22uF 4*5.4 22uF16v|16v22uF 4*5.4 22uF25v|25v22uF 5*5.4 22uF35v|35v22uF 6.3*5.4 22uF50v|50v22uF 6.3*5.4 22uF63v|63v22uF 6.3*7.7 22uF220v|220v22uF 8*10.233uF6.3v|6.3v33uF 4*5.4 33uF10v|10v33uF 4*5.4 33uF16v|16v33uF 5*5.4 33uF25v|25v33uF 5*5.4 33uF35v|35v33uF 6.3*5.4 33uF50v|50v33uF 6.3*7.7 33uF63v|63v33uF 8*10.2 33uF330v|330v33uF 10*10.247uF6.3v|6.3v47uF 4*5.4 47uF10v|10v47uF 5*5.4 47uF16v|16v47uF 5*5.4 47uF25v|25v47uF 6.3*5.4 47uF35v|35v47uF 6.3*5.4 47uF50v|50v47uF 6.3*7.7 47uF63v|63v47uF 8*10.2 47uF470v|470v47uF 10*10.268uF6.3v|6.3v68uF 5*5.4 68uF10v|10v68uF 6.3*5.4 68uF16v|16v68uF 6.3*5.4 68uF25v|25v68uF 8*6.5 68uF35v|35v68uF 8*6.5 68uF50v|50v68uF 8*10.2 68uF63v|63v68uF 10*10.2 68uF680v|680v68uF 10*10.282uF6.3v|6.3v82uF 5*5.4 82uF10v|10v82uF 6.3*5.4 82uF16v|16v82uF 6.3*5.4 82uF25v|25v82uF 8*6.5 82uF35v|35v82uF 8*6.5 82uF50v|50v82uF 8*10.2 82uF63v|63v82uF 10*10.2 82uF820v|820v82uF 10*10.2100uF6.3v|6.3v100uF 5*5.4 100uF10v|10v100uF 6.3*5.4 100uF16v|16v100uF 6.3*5.4 100uF25v|25v100uF 6.3*7.7 100uF35v|35v100uF 6.3*7.7 100uF50v|50v100uF 8*10.2 100uF63v|63v100uF 10*10.2150uF6.3v|6.3v150uF 6.3*5.4 150uF10v|10v150uF 6.3*5.4 150uF16v|16v150uF 6.3*7.7 1220uF6.3v|6.3v220uF 6.3*5.4 220uF10v|10v220uF 6.3*7.7 220uF16v|16v220uF 6.3*7.7 220uF25v|25v220uF 8*10.2 220uF35v|35v220uF 8*10.2 220uF50v|50v220uF 10*10.250uF25v|25v150uF 8*10.2 150uF35v|35v150uF 8*10.2 150uF50v|50v150uF 10*10.2330uF6.3v|6.3v330uF 6.3*7.7 330uF10v|10v330uF 8*10.2 330uF16v|16v330uF 8*10.2 330uF25v|25v330uF 10*10.2 330uF35v|35v330uF 10*10.2470uF6.3v|6.3v470uF 6.3*7.7 470uF10v|10v470uF 8*10.2 470uF16v|16v470uF 8*10.2 470uF25v|25v470uF 10*10.2680uF6.3v|6.3v680uF 8*10.2 680uF10v|10v680uF 10*10.2 680uF16v|16v680uF 10*10.2820uF6.3v|6.3v820uF 8*10.2 820uF10v|10v820uF 10*10.2 820uF16v|16v820uF 10*10.21000uF6.3v|6.3v1000uF 8*10.2 1000uF10v|10v1000uF 10*10.2 1000uF16v|16v1000uF 10*10.21500uF6.3v|6.3v1000uF 10*10.2。

贴片电解电容耐压值对照表字母贴片电解电容耐压值对照表字母贴片电解电容是电子电路中常见的元件之一，其质量和性能对于整个电路的稳定运行起着非常重要的作用。

其中，电容的耐压值就是一个非常关键的参数，它决定了电容在电路中能够承受的最大电压，对于保证电路的安全运行至关重要。

在贴片电解电容中，耐压值通常由一串字母和数字来表示，而这些字母代表着不同的耐压等级。

接下来，我们将对贴片电解电容耐压值对照表中的字母进行详细解释和分析，以便更好地理解电容的耐压性能。

1. E等级E等级是贴片电解电容中最常见的耐压等级之一，通常表示它的耐压值为2.5V。

这种电容通常用于对低压电路的滤波和耦合，例如手机、数码相机等电子产品中的电源模块和信号处理模块。

2. A等级A等级的贴片电解电容通常表示其耐压值为4V，相比E等级有着更高的耐压性能。

这种电容在一些对稳定性要求较高的电路中经常使用，例如一些精密仪器和医疗设备中的滤波电路。

3. B等级B等级的贴片电解电容耐压值为6.3V，相比A等级有着更高的耐压性能，能够承受更大的电压。

这种电容常用于一些电路较为复杂和工作环境较为苛刻的场合，例如一些工业控制电路和汽车电子系统中的滤波和耦合。

4. C等级C等级的贴片电解电容通常表示其耐压值为10V，具有更高的耐压性能。

这种电容通常用于一些对高频率和高稳定性要求较高的电路中，例如通信设备和无线网络设备中的信号处理和滤波电路。

5. D等级D等级的贴片电解电容耐压值为16V，具有相当高的耐压性能，能够应对复杂的电路工作环境。

这种电容通常用于一些高性能的电子设备和系统中，例如高端音响设备和工业自动化系统中的滤波和耦合电路。

6. V等级V等级的贴片电解电容是耐压值最高的一类，通常表示其耐压值为35V或以上。

这种电容能够承受非常高的电压，常用于一些对稳定性和安全性要求极高的电路中，例如航空航天设备和军事电子系统中的滤波和耦合电路。

通过对贴片电解电容耐压值对照表中的字母进行详细解释和分析，我们对不同耐压等级的电容有了更深入的了解。

贴片电容:封装与耐压值关系2009-11-26 12:08贴片电容的封装与耐压值的关系贴片陶瓷电容器（统称贴片电容）是目前用量比较大的常用元件，就AVX公司生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格，不同的规格有不同的用途。

下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。

不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是AVX公司的命名方法，其他公司的产品请参照该公司产品手册。

NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。

在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。

所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。

NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。

它的填充介质是由铷、钐和一些其它稀有氧化物组成的。

NPO电容器是电容量和介质损耗最稳定的电容器之一。

在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±ΔC。

NPO电容的漂移或滞后小于±%，相对大于±2%的薄膜电容来说是可以忽略不计的。

其典型的容量相对使用寿命的变化小于±%。

NPO 电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。

下表给出了NPO电容器可选取的容量范围：封装DC=50V DC=100V 080512061 210560---5600pF560---2700pF2225μFμFNPO电容器适合用于振荡器、谐振器的槽路电容,以及高频电路中的耦合电容。

X7R电容器X7R电容器被称为温度稳定型的陶瓷电容器。

当温度在-55℃到+125℃时其容量变化为15%,需要注意的是此时电容器容量变化是非线性的。

0603封装尺寸图英制封装图尺寸：0603公制封装图尺寸：16080805封装尺寸图表面贴装元件公制封装图尺寸：A-3216钽电容耐压10V表面贴装元件公制封装图尺寸：B-3528 钽电容耐压16V表面贴装元件英制封装图尺寸：表面贴装元件公制封装图尺寸：C-6032 钽电容耐压25VD-7343封装尺寸图表面贴装元件公制封装图尺寸：C-7343 钽电容耐压35V封装(L) 长度公制(毫米)英制(英寸)(W) 宽度公制(毫米)英制(英寸)(t) 端点公制(毫米)英制(英寸)7343 7227“钽贴片电解电容有黑色或灰色标志的一头是正极，另外一头是负极。

对于铝贴片电解电容就和普通直插电解电容一样，有杠杠的那端为负极。

”在网上查到这么一句话，可算是把板子上的钽电解全部平反了！之前在复位电路总是不正常，查来查去，是复位的钽电解极性接反了！以往用贴片电解大都就是对付钽电解电容，隐约在意识里知道画杠的一边是接高电位，就没有太注意其极性的表示方法。

给医疗组的一哥们问起来：“它不跟普通电解电容一样么？普通电解画白道子的一端是‘负’极啊？再或者它应该和贴片二极管一样吧？二极管也是画白道子的那头是‘负’极诶！”——歪着头一想也是！极性的标识方法也应该有个‘统一’的原则吧？于是在此后焊的板子里所有的钽电解都掉了个头……终究是以有电容的地方电平被拉得特别低这一现象，标志着我对电解电容极性的表示方法完全混乱。

真服了这种‘下贱’的表示方法，同样是电解电容，钽电解虽然昂贵一点，也不能搞特殊啊！无极性电容以0805、0603两类封装最为常见；0805具体尺寸：2.0×1.25×0.51206具体尺寸：3.0×1.50×0.5贴片电容以钽电容为多，根据其耐压不同，又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528）， C型（6032）， D型（7343），E型（7845）。

贴片电容的封装与耐压值贴片电容是指片式多层陶瓷电容(Multilayer Ceramic Capacitors)，简称MLCC，又叫做独石电容.电容量-温度特性是选用电介质种类的一个重要依据。

按美国电工协会（EIA）标准，不同介质材料的贴片电容(MLCC)按温度稳定性分成三类：COG(NPO)，X7R，Y5V(Z5U)COG(NPO)：一类电介质，超稳定级（I类）。

电气性能最稳定，基本上不随温度、电压与时间的改变而改变，适用于对稳定性要求高的电路。

NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。

它的填充介质是由铷、钐和一些其它稀有氧化物组成的。

NPO电容器是电容量和介质损耗最稳定的电容器之一。

在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。

NPO电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。

其典型的容量相对使用寿命的变化小于±0.1%。

NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。

NPO电容器适合用于振荡器、谐振器的槽路电容，以及高频电路中的耦合电容。

下表给出了NPO电容器可选取的容量范围。

封装DC=50V DC=100V0805 0.5---1000pF 0.5---820pF1206 0.5---1200pF 0.5---1800pF1210 560---5600pF 560---2700pF2225 1nF---33nF 1nF---18nFX7R：二类电介质，稳定级（II类）。

电气性能稳定，在温度、电压与时间改变时性能的变化度不显著，适用于隔直、偶合、旁路与对容量稳定性要求不太高的鉴频电路。

由于X7R是一种强电介质，因而能造出容量比NPO介质更大的电容器X是最低温度-55度7是最高承受温度125度R是使用温度内容值变化的范围+-15%同理X5R只是最高温度为85度X7R电容器被称为温度稳定型的陶瓷电容器。

0402是体积，贴片电容耐压值各个厂家标称不一样：最近发现人们对贴片电容电感电阻的关注越来越多。

KEMENT电容（1=100V，2=200V，3=25V，4=16V，5=50V，8=10V，9=6.3V）。

ATC电容（2=50V，3=100V）。

AVX电容（1=100V，2=200V，3=25V，5=50V，6=6.3V，Y=16V，Z=10V）。

CAL-CHIP电容（16=16V，25=25V，50=50V，100=100V，200=200V）。

CENTRALAB电容（F=50V，H100V，K=200V）。

JOHANSON电容（160=16V，250=25V，500=50V，101=100V）。

KOA电容（C=16V，E=25V，H=50V，I=100V，J=200V）。

KYOCERA电容（16=16V，25=25V，50=50V，100=100V，200=200V）。

MARCON（NIPPON CHEMI-CON）电容（1E=25V，1H=50V，2A=100V，2D=200V）。

•Q: 陶瓷电容耐压值的高低与材料和结构相关么？陶瓷电容耐压值的高低与ESR和ESL有没有什么关系？•A: MLCC的耐压值与导电材料的厚度是成比例的。

MLCC的容量是与导电材料的厚度是成反比的。

ESR,ESL依存于尺寸，结构，与材料没有关系。

•Q: 通常产品的精度能做到是多少？不是指标称值•A: 大容量产品的精度基本可以做到±10%左右。

•Q: 一般表贴钽电解电容的标称耐压值留有多大的余量？•A: 一般需要在标称耐压值的50%-60%范围内使用钽电容产品。

•Q: 用电桥测试电容时（测试条件1V/1KHz)，当选择V/I显示时,其V、I 的读数是大的好还是小的好？•A: 一般而言，电容的测定条件会由于容量的不同而发生变化。

具体条件请参阅我们的产品目录有关可靠性的部分。

•Q: 在高容量段Y5V材质的应用情况如何？•A: 此类产品的使用数量已经在逐步减少。
