鱼塘护栏施工方案范本1. 引言本文档旨在提供一个鱼塘护栏施工方案范本,以帮助相关从业人员进行鱼塘护栏的施工工作。
鱼塘护栏的安装和施工对于保护鱼类免受捕食者的侵害,确保鱼群的生长和繁殖十分重要。
本方案范本将介绍鱼塘护栏的选择和位置、材料和工具、施工步骤等方面的内容,以便施工人员能够按照标准的流程完成相关工作。
2. 鱼塘护栏的选择和位置鱼塘护栏的选择和位置是施工方案中的重要环节。
以下是一些参考因素:•鱼塘的大小和形状:根据鱼塘的大小和形状选择适当的护栏类型,确保完全覆盖鱼塘的范围。
•水深和水流情况:考虑鱼塘水深和水流情况,选择适合的护栏材料和结构,以确保护栏能够抵御水流和外力的冲击。
•鱼塘周围环境:注意鱼塘周围的环境,如植被、地貌等,选择适当的位置,避免护栏受到外界条件的干扰。
•鱼塘中的鱼种和数量:根据不同鱼种的特点和鱼群的数量,选择合适的护栏类型和高度,确保鱼群的安全。
3. 材料和工具在施工鱼塘护栏之前,准备以下材料和工具:•护栏材料:例如铁丝网、金属管材等。
•护栏支撑材料:例如木材、钢管等。
•固定材料:例如螺栓、螺丝等。
•工具:如扳手、电钻、剪刀等。
根据具体需要,选择合适的材料和工具,并确保它们的质量和适用性。
4. 施工步骤下面是一个常见的鱼塘护栏施工步骤范本:步骤1:测量和规划1.使用测量工具测量鱼塘的尺寸和形状,确定护栏的范围。
2.根据测量结果制定护栏的规划方案,包括护栏的位置、高度、长度等。
步骤2:准备材料和工具1.根据规划方案,准备所需的材料和工具。
2.检查材料和工具的完整性和适用性。
步骤3:固定护栏支撑结构1.按照规划方案,使用工具和固定材料固定护栏支撑结构,确保其稳定性和坚固性。
2.根据鱼塘地貌条件,进行必要的调整和修正。
步骤4:安装护栏材料1.将护栏材料横向或纵向固定在护栏支撑结构上,确保其位置正确和紧密。
2.使用工具和固定材料将护栏材料固定在护栏支撑结构上,确保其牢固。
步骤5:观察和修正1.完成护栏施工后,仔细观察护栏的完整性和稳定性。
鱼塘边毛石挡土墙施工方案一、项目背景分析鱼塘边挡土墙是为了保持鱼塘周边土壤的稳定性和防止土壤冲刷而建造的一种防护结构。
毛石挡土墙具有良好的透水透气性能,可以排除鱼塘周边土壤中的积水,同时具有优美的景观效果。
本文档将详细介绍鱼塘边毛石挡土墙的施工方案。
二、施工材料准备鱼塘边毛石挡土墙的施工所需材料如下:•毛石:建议选择质量坚实、表面平整的坚硬毛石;•柔性防水材料:用于保护挡土墙后方的土壤免受水分渗透的影响;•基底材料:通常采用砂石、碎石或混凝土作为基底;•环保胶粘剂:用于粘结毛石;•基础材料:用于挡土墙基础的填充物,如砂石;•施工工具:包括铲子、夯实机、锤子、水平仪等。
三、施工步骤1. 准备工作首先,需要对鱼塘边挡土墙的施工区域进行测量和勘察,确定挡土墙的长度、高度和形状。
然后,清理施工区域,将杂草、石块等障碍物清除干净。
接下来,按照设计要求进行基坑开挖和基础的施工。
2. 基底处理在开挖好的基坑中,使用砂石、碎石或混凝土进行基底的铺垫,保证基底平整牢固,并按照设计要求进行夯实,以确保挡土墙的稳定性。
3. 铺设柔性防水材料在基底上铺设柔性防水材料,如PVC防水板或橡胶防水层,用于防止水分渗透到挡土墙后方的土壤。
4. 毛石挡土墙施工首先,在挡土墙的底部放置一层砂石,用于调整施工高度和保证水平。
接着,使用环保胶粘剂将毛石一块一块地粘结起来,按照设计要求堆砌到指定高度。
在施工过程中,需要使用水平仪保持挡土墙的垂直和水平。
5. 挡土墙后方填充毛石挡土墙施工完成后,需要将挡土墙后方的土壤进行填充,以确保挡土墙的稳定性和防止土壤冲刷。
填充土壤时,需进行夯实操作,保证填充物的牢固性。
6. 清理和修整挡土墙施工完成后,清理施工现场,移除施工中产生的垃圾和杂物。
然后,对挡土墙进行检查,修整不符合要求的部分,保证挡土墙的整洁美观。
四、安全注意事项在鱼塘边毛石挡土墙施工过程中,需要注意以下事项以确保施工安全:1.严格遵守现场施工规范和安全操作规程;2.使用合适的个人防护装备,如安全帽、手套和安全鞋等;3.注意挡土墙施工现场的通风和排水,避免施工现场积水和堆积杂物;4.配备专业的施工人员,保证施工质量;5.定期检查施工设备和施工区域的安全状况,及时处理安全隐患;6.遵守环保要求,妥善处理施工废弃物。
鱼塘围堰施工方案1. 引言鱼塘围堰是用于鱼塘养殖中保护养鱼环境的重要设施,主要功能是防止鱼类逃跑,保持鱼塘中的水体稳定和养鱼环境的卫生。
本文将介绍一种鱼塘围堰施工方案,包括材料准备、施工步骤以及施工注意事项。
2. 材料准备•鱼塘围堰材料:一般采用聚乙烯材料,具有良好的耐腐蚀性能和抗老化性能。
•围堰支撑材料:通常使用橡胶帆布或塑料支架作为围堰的支撑结构。
3. 施工步骤3.1. 计划和准备工作在进行鱼塘围堰施工前,需要进行详细的计划和准备工作。
- 确定围堰的大小和形状:根据鱼塘的实际情况确定围堰的大小和形状,避免围堰过小或过大。
- 绘制围堰施工图纸:根据围堰的大小和形状,绘制详细的施工图纸。
- 购买所需材料:根据施工图纸确定所需材料的数量和规格,提前购买。
3.2. 围堰施工以下是具体的围堰施工步骤: 1. 清理鱼塘周围的杂草和杂物,确保施工区域干净。
2. 根据施工图纸在鱼塘周围标出围堰位置线。
3. 搭建围堰支撑结构:根据围堰位置线,搭建围堰支撑结构。
- a. 安装支撑框架:将塑料支架按照围堰位置线安装在鱼塘周围。
- b. 拉紧支架:使用绳索或钢丝将支架拉紧,确保围堰结构稳定。
- c. 安装围堰挡水帆布:将聚乙烯材料按照围堰位置线铺设在支架上,并使用夹子或绳索固定。
4.检查围堰的牢固性和密封性:检查围堰的支撑结构和挡水帆布是否牢固、密封。
4. 施工注意事项在鱼塘围堰施工过程中,需要注意以下事项: - 围堰的位置和大小应根据鱼塘的实际情况进行合理确定,避免浪费材料和施工不当导致的问题。
- 施工过程中应确保围堰的支撑结构稳定,避免因松动或倾斜导致围堰失效。
- 挡水帆布应完全铺满围堰位置线,并且与支撑结构紧密连接和固定,以确保围堰的密封性。
- 施工完成后,需要进行仔细检查,确保围堰的牢固性和密封性,避免可能的漏水和突发情况。
5. 结论本文介绍了一种鱼塘围堰施工方案,包括材料准备、施工步骤以及施工注意事项。
河塘处理施工方案(围墙)一、引言河塘在农村生活中扮演着重要的角色,既是农田灌溉的来源,也是农业生产的重要支撑。
然而,河塘在使用过程中常常会遭遇污染、破坏等问题,因此,对河塘进行有效的处理和维护显得尤为重要。
本文将介绍河塘处理中的一种施工方案——围墙建设,旨在保护河塘水质,提高水资源的利用效率。
二、围墙建设的意义1.防止污染:河塘周边如果没有围墙,容易受到来自周边农田、居民区的污染。
建立围墙可以有效隔离这些污染源,保障河塘水质。
2.提高安全性:围墙可以有效地避免儿童、家畜等掉入河中发生意外的情况,提高了河塘的安全性。
3.增加养殖效率:在围墙内可以规划合理的养殖区域,提高养殖效率,避免养殖动物在河塘中游荡而污染水质。
三、围墙建设的步骤3.1 材料准备•水泥:用于基础和墙体的搭建。
•砖石或预制混凝土块:作为围墙的墙体。
•砂、石料:用于混泥土的制备。
•钢筋:用于加固围墙。
•木料:用于搭建支架。
3.2 围墙基础的打造1.确定基础尺寸:根据围墙的高度和墙体材料选用合适尺寸的基础。
2.挖掘基础:根据尺寸要求,在河塘周围挖掘基础坑。
3.浇筑混凝土:将混凝土倒入基础坑,待混凝土凝固后进行下一步操作。
3.3 围墙墙体的建设1.搭建支架:使用木料搭建围墙墙体的支架。
2.砌墙:使用砖石或预制混凝土块进行墙体的砌筑。
3.加固:在墙体内部嵌入钢筋,增加围墙的稳固性。
4.涂抹防水层:在围墙表面涂抹防水材料,增加围墙的防水效果。
四、围墙施工后的维护1.定期巡视:河塘围墙施工完成后,要定期对围墙进行巡视,及时发现问题并加以修复。
2.清洁保养:保持围墙周围的环境整洁,定期清理围墙表面的杂物,确保围墙的使用寿命。
五、结语围墙的建设是河塘处理中的一项重要工作,能够有效保护河塘水质,提高周边生态环境的质量。
通过合理施工和科学管理,围墙将为河塘的健康发展和农业生产提供有力的支持。
希望本文介绍的围墙施工方案能对河塘处理工作有所启发和帮助。
池塘围堰施工方案1. 引言池塘围堰施工是一种常见的水利工程施工方式,用于筑造池塘,防止水流外泄或泥沙淤积。
本文就池塘围堰施工方案进行详细介绍。
2. 施工准备在开始施工之前,需要进行一系列的准备工作。
包括:•池塘设计:确定池塘的尺寸、形状和深度等参数,根据实际需要进行合理规划。
•土地准备:清理池塘建设区域的杂草、杂物,确保施工区域清洁平整。
•材料准备:准备所需的围堰材料,如土石、水泥、木材等。
3. 施工步骤3.1 挖掘池塘首先,挖掘池塘的区域。
根据池塘设计要求,使用挖掘机等工具进行土方开挖,确保池塘的形状和深度满足设计要求。
同时,确保挖掘过程中不会损坏周边地形和植被。
3.2 围堰施工3.2.1 设计围堰的结构根据池塘设计要求和周边地形情况,设计围堰的结构。
围堰结构通常包括土堤、石堆和木桩等。
3.2.2 填筑土堤挖掘土方后,将挖掘出的土石填筑到围堰的预定位置,形成土堤。
在填筑过程中,需要根据设计要求进行土堤的坡度、高度和宽度的控制。
3.2.3 堆砌石堆在土堤的基础上,堆砌一层坚固的石堆。
石堆的目的是增强围堰的稳定性和抗冲击能力。
在堆砌石堆时,需注意石块的选材和夯实程度。
3.2.4 设置木桩在围堰的边缘或关键位置,设置木桩。
木桩的作用是进一步固定围堰,增强其稳定性。
设置木桩时,需保持水平和垂直度。
3.3 完善围堰工程围堰施工完成后,还需要进行一些工程完善工作。
3.3.1 检查围堰施工完成后,对围堰进行检查,确保围堰的稳定性和完整性。
如有发现问题,及时进行修复和加固。
3.3.2 清理施工区域清理施工区域的杂物和残留物。
保持施工区域的整洁和安全。
3.3.3 后续维护对围堰进行定期维护和检查,发现问题及时修复。
如有需要,可进行围堰的加固和疏浚。
4. 安全注意事项•在施工中,要注意安全规范,佩戴好安全帽、安全鞋等个人防护装备。
•施工过程中,要注意围堰施工区域的安全,设置好警示标志和安全防护措施。
•严禁酒后施工,以免发生意外事故。

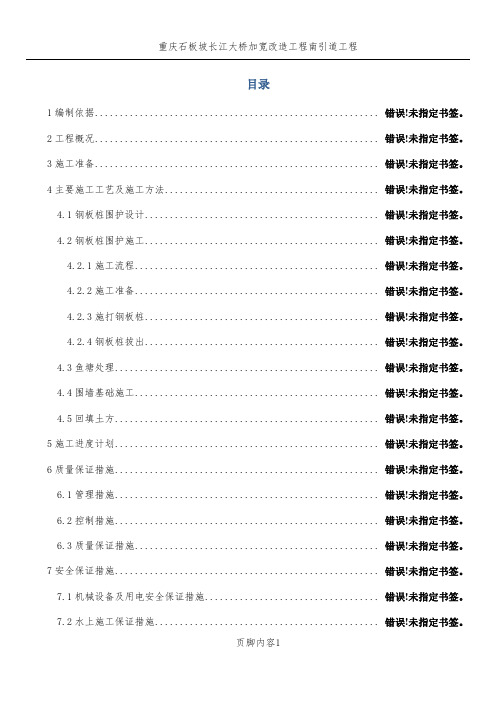

目录1编制依据......................................................... 错误!未指定书签。
2工程概况......................................................... 错误!未指定书签。
3施工准备......................................................... 错误!未指定书签。
4主要施工工艺及施工方法........................................... 错误!未指定书签。
4.1钢板桩围护设计............................................... 错误!未指定书签。
4.2钢板桩围护施工............................................... 错误!未指定书签。
4.2.1施工流程................................................. 错误!未指定书签。
4.2.2施工准备................................................. 错误!未指定书签。
4.2.3施打钢板桩............................................... 错误!未指定书签。
4.2.4钢板桩拔出............................................... 错误!未指定书签。
4.3鱼塘处理..................................................... 错误!未指定书签。
4.4围墙基础施工................................................. 错误!未指定书签。
庭院花园鱼池施工方案庭院花园鱼池施工方案:一、前期准备1. 搭建施工围栏,确保施工现场安全。
2. 清理庭院花园的杂草和杂物,确保施工空间整洁。
3. 测量庭院花园的尺寸和地形,以便确定鱼池的大小和位置。
4. 确定鱼池的设计和风格,包括池形、边缘材料、水景装饰等。
二、施工步骤1. 挖掘鱼池区域,根据设计要求控制鱼池的深度和形状。
2. 在鱼池底部铺设防渗层,使用专业的防渗材料如土工膜,以保证鱼池不渗水。
3. 在鱼池四周搭建水泥边框,确保鱼池的边缘平整牢固。
可以根据需要设计不同的边框形状,如弧形、直角等。
4. 安装鱼池的水泵和过滤设备,以保持水质清澈并提供鱼类生存所需的氧气。
5. 在鱼池中铺设装饰底材,如鹅卵石、河卵石等,增加鱼池的美观度。
6. 安装鱼池的水景装饰,可以选择喷泉、瀑布等,为鱼池增添动感和生气。
7. 注水养鱼,同时加入适量的水草和水质调节剂,为鱼类提供适宜的生存环境。
8. 安装鱼池周围的照明设备,使鱼池在夜晚也能绽放迷人的光彩。
三、后期维护1. 定期清理鱼池底部的积水和杂物,保持水质的清澈。
2. 清理鱼池周围的杂草和落叶,保持庭院花园的整洁。
3. 定期更换或清洗过滤器,以保证鱼类的生活环境。
4. 控制鱼类的饲养量,避免过度饲养造成水质恶化。
5. 定期检查鱼池的水泵和其他设备,确保其正常工作。
6. 根据季节的变化和鱼池的需求,进行必要的水质调节和鱼类养护措施。
通过以上施工方案,庭院花园的鱼池将成为一个美丽的景观,为庭院带来生机和活力。
鱼池的施工不仅要注重美观度,还要充分考虑鱼类的生活环境,为鱼类提供一个安全、清洁、舒适的栖息地。
同时,合理的后期维护工作也是鱼池长久维持美丽的关键。
鱼塘围堰施工方案鱼塘围堰施工方案一、施工前准备工作1.关键施工工具和设备的购置和检验。
2.确定鱼塘围堰的具体位置和尺寸,并进行准确的测量和勘测。
3.清理施工现场,确保施工区域的平整和干净。
4.组织施工队伍,明确各人员的职责和任务。
二、施工步骤和方法1.开挖围堰基坑:根据围堰尺寸,在围堰位置开挖基坑,基坑深度应保证下沉至坚硬的地基层,深度一般为围堰高度的1/2至2/3。
2.搭设围堰支护结构:在基坑四周搭设围堰的支护结构,可采用钢筋混凝土或者钢板等材料,确保围堰的稳固性和安全性。
3.堆砌堆引水坝:在围堰的下游设置几道水坝,用来引导流水,防止围堰出现溃堤和冲刷的情况。
堆引水坝可以使用石块、混凝土块或者木板等材料。
4.填充土方:填充堆引水坝的水坝和围堰的周边空隙,确保围堰的密封性和牢固性。
填充土方时要注意将土方均匀分布,不得出现空隙和松散的情况。
5.进行围堰工程的人工挡水试验:填满鱼塘水后,逐渐将水位提高,观察围堰的是否有渗漏和变形的情况。
如有问题及时修补和整改,确保围堰的完好和安全。
6.收尾工作:将用于施工的工具和设备进行清洁和整理,清理现场的杂物和残渣,确保施工区域的整洁和干净。
三、施工注意事项1.施工人员应严格按照施工方案进行工作,不得擅自变更施工步骤和方法。
2.围堰的材料和设备应具备相应的质量检测报告和合格证书。
3.施工过程中要注意安全,及时排除安全隐患,做好现场的防护措施。
4.施工队伍应保持良好的协作和沟通,及时解决施工中的问题和困难。
5.施工完成后进行验收,确保围堰的质量和安全性。
以上是鱼塘围堰施工方案的具体步骤和方法,希望对您有所帮助。
在施工过程中要严格按照施工方案进行工作,并注意安全和质量。
如有任何疑问,请及时与我们联系。
鱼塘施工方案鱼塘是指捕鱼或养鱼的地方,特指鱼围塘的内部间格或圈住鱼的围网。
一般理想的池塘,要求面积较大,池水较深,光照充分,水源畅通,水质肥沃,交通方便,以利于鱼类的生长和产量的提高,并利于生产管理。
今天为大家精心准备了鱼塘施工方案,希望对大家有所帮助!鱼塘施工方案1施工方法1.1修边坡1.1.1按照图纸对现场基坑进行边坡修整。
1.1.2在边坡中部每隔10米设置一个控制桩,两控制桩之间拉线进行修坡。
1.2基底找平、夯实1.2.1清除基坑底部的虚土。
1.2.2向下挖土至鱼塘深度。
1.2.3基底找平:在基底每隔8米设置一个50水平控制桩,拉十字通线,人工找平。
1.3回填级配砂石、夯实1.3.1将级配砂石运至施工现场的基坑边,且至少距基坑边3米。
1.3.2通过质检、监理验收。
1.3.3人工回填、夯实。
打夯时必须一夯压半夯,至少夯2边。
1.4铺设防渗土工布1.4.1储存、运输和处理土工布。
土工布卷在安装展开前要避免受到损坏。
土工布卷应该堆放于经平整不积水的地方,堆高不超过四卷的高度,并能看到卷的识别片。
土工布卷必须用不透明材料覆盖以防紫外线老化。
在储存过程中,要保持标签的完整和资料的完整。
在运输过程中(包括现场从材料储存地到工作地的运输),土工布卷必须避免受到损坏。
受到物理损坏的土工布卷必须要修复。
受严重磨损的土工布不能使用。
任何接触到泄露化学试剂的土工布,不允许使用在本工程上。
1.4.2土工布的铺设方法:1.4.2.1用人工滚铺:布面要平整,并适当留有变形余量。
1.4.2.2土工布采用自然搭接,搭接宽度一般为0.2M以上。
1.4.2.3土工膜上土工布是在土工膜由甲方、监理认可后同时进行铺设。
1.4.3土工布铺设的基本要求1.4.3.1接缝须与坡面线相交,水平接缝的距离大于1.5m。
1.4.3.2在坡面上,对土工布的一端进行锚固,然后将卷材须坡面放下保证土工布保持拉紧状态。
1.4.3.3所有的土工布必须用沙袋压住,沙袋将在铺设期间使用并保留到铺设上面一层材料。
第1篇一、工程概况本工程位于某市某区某池塘旁,旨在解决池塘边坡稳定性问题,防止水土流失,提高池塘周边环境质量。
护坡挡土墙全长约200米,高度约2米,采用预制混凝土板结构,基础为钢筋混凝土结构。
本方案针对该工程的具体情况,制定了详细的施工方案。
二、施工准备1. 工程组织机构(1)项目经理部:负责整个工程的施工组织、协调、监督和管理工作。
(2)施工队:负责护坡挡土墙的施工。
2. 施工材料(1)混凝土:采用C20混凝土,配合比为水泥:砂:石子=1:2:3。
(2)钢筋:采用HRB400钢筋,直径为Φ12、Φ16。
(3)预制混凝土板:厚度为150mm,尺寸为1.2m×2.0m。
(4)水泥:采用普通硅酸盐水泥,强度等级为32.5。
(5)砂:中砂,粒径0.15~0.35mm。
(6)石子:碎石,粒径5~25mm。
3. 施工机械设备(1)混凝土搅拌机:用于混凝土的搅拌。
(2)振动器:用于混凝土的振捣。
(3)钢筋加工机械:用于钢筋的加工。
(4)模板:用于混凝土的成型。
(5)运输车辆:用于材料的运输。
三、施工工艺1. 施工顺序(1)基础施工:先进行基础施工,确保基础稳定。
(2)挡土墙施工:基础完成后,进行挡土墙施工。
(3)预制混凝土板安装:挡土墙施工完成后,进行预制混凝土板的安装。
2. 施工步骤(1)基础施工1)测量放线:根据设计图纸,确定基础的位置,进行测量放线。
2)开挖基坑:按照设计要求,开挖基坑,并检查基坑尺寸是否符合要求。
3)垫层铺设:在基坑底部铺设垫层,厚度为100mm,采用碎石垫层。
4)基础混凝土浇筑:按照设计要求,进行基础混凝土的浇筑,并进行振捣。
5)养护:基础混凝土浇筑完成后,进行养护,确保强度达到设计要求。
(2)挡土墙施工1)测量放线:根据设计图纸,确定挡土墙的位置,进行测量放线。
2)模板安装:按照设计要求,安装模板,确保模板的稳定性和垂直度。
3)钢筋绑扎:按照设计要求,进行钢筋的绑扎,确保钢筋的位置和间距符合要求。
目录1 编制依据 (1)2 工程概况 (1)3 施工准备 (4)4 主要施工工艺及施工方法 (5)4.1 钢板桩围护设计 (5)4.2 钢板桩围护施工 (10)4.2.1 施工流程 (10)4.2.2 施工准备 (10)4.2.3 施打钢板桩 (10)4.2.4 钢板桩拔出 (12)4.3 鱼塘处理 (12)4.4 围墙基础施工 (13)4.5 回填土方 (16)5 施工进度计划 (16)6 质量保证措施 (17)6.1 管理措施 (17)6.2 控制措施 (17)6.3 质量保证措施 (17)7 安全保证措施 (18)7.1 机械设备及用电安全保证措施 (18)7.2 水上施工保证措施 (19)1 编制依据根据徐泾水厂征地规划红线范围所示,目前扩建范围与现老厂区东侧鱼塘有部分区域重叠,且鱼塘较深,鱼塘范围内围墙埋置也较深。
围墙基础采用悬臂式钢筋混凝土挡土墙。
为确保工程建设的顺利实施,现需对影响范围内鱼塘进行钢板桩,并抽水回填处理,待围墙制作完成后,拔除钢板桩,恢复厂区外鱼塘现状。
本方案主要依据下列文件编制:1、徐泾水厂扩建工程设计图纸及设计业务联系单;2、徐泾水厂扩建工程规划征地区域现场踏勘情况;3、给水排水构筑物施工及验收规范GBJ141-2008;4、热轧U型钢板桩GBT-20933-2007;5、埋地塑料排水管道施工04S520;6、排水检查井图集02S515;7、国家其他相关标准、规范;8、2013年12月2日徐泾水厂鱼塘方案专家评审会议纪要。
2 工程概况本工程相对高程±0.000为吴淞高程+4.300m。
根据设计资料及现场勘查结果,目前扩建厂区东侧分布1#~4#共4个鱼塘。
其中2#、3#、4#鱼塘与扩建区域存在重叠范围,2#鱼塘深2.8m,3#鱼塘深2.98m;2#、3#、4#鱼塘四周土埂平均标高约4.5m,鱼塘内水面高程3.5m。
2#~4#鱼塘占地尺寸分别为131m×94.8m、109m×94.8m、108m×60m;与厂区规划扩建区域重叠部分面积分别为46m×49m、43m×87m、37m×86m。
鱼塘区域涉及5座单体,分别为2#沉淀池、3#V型滤池、4#反冲洗泵房、5#清水池、6#二级泵房。
如下图2-1所示:12V型滤池反冲洗泵房沉淀池清水池二级泵房沉淀池鱼塘边线4#鱼塘3#鱼塘2#鱼塘图2-1 鱼塘区域涉及建筑单体示意图现徐泾水厂老厂污水池接出2根污水管至新建水厂东侧区域鱼塘内。
一根为DN300管径,沿老水厂东侧围墙外侧敷设至2#鱼塘,出水口在1#鱼塘北侧的一个检查井处及2#鱼塘处;一根为DN200管径,沿老水厂围墙东侧围墙外侧敷设至3#鱼塘,出水口在2#鱼塘检查井处以及3#鱼塘处。
目前1#、2#、3#鱼塘均作为现状老厂区污泥排放池使用,与老厂区工艺生产密切联系,因此,扩建新厂区鱼塘区域围墙施工期间亦需保持其排放池作用,以保证原污泥管线的正常运行。
为确保新建厂区在建设中该段污水管能正常运行使用,项目已专门编制《原水厂污水管改排方案》,以保证鱼塘部分围堰填土以及新厂扩建过程中原污泥管线的正常运行。
3 施工准备进场前,施工设备、材料准备就绪,施工人员安排到位,详见表3-1、3-2所示:1、机械设备材料表表3-1 主要设备材料一览表2、人员计划表表3-2 人员计划一览表44 主要施工工艺及施工方法4.1 钢板桩围护设计根据我司以往类似工程经验及专家评审会议纪要,本工程4#鱼塘采取单排钢板桩围护形式;2#、3#鱼塘由于淤泥较浅,厚度约1.5m,高程-2.7~-4.2m(相对高程),采取1:5放坡大开挖的形式,并在施工便道两侧插打短钢板桩绑扎木板挡泥。
4#鱼塘钢板桩桩长9m,入土深度5.3m,钢板桩采用[32c钢板桩,具体布置见图4-1、4-2所示:56排水明沟围墙内N图4-1 4#鱼塘施工便道、围墙及排水沟平面示意图图4-2 4#鱼塘施工便道、围墙及排水沟剖面图72#、3#鱼塘挖机围墙两侧插打25b 槽形钢板桩,桩长3m ,入土深度2m ,间距1m 。
在钢板桩外侧绑扎木板作挡淤泥围挡。
具体布置见图4-3、4-4所示:围墙外排水明沟围墙内N施工便道图4-3 2#、3#鱼塘施工便道、围墙及排水沟平面图图4-4 2#、3#鱼塘施工便道、围墙及排水沟剖面图先进行4#鱼塘设计围墙红线东侧施工便道施工,施工便道宽度为6m。
便道采用建筑垃圾填筑,拟填筑厚度为1.5m,按1:1放坡,并压实整平,具体填筑厚度根据实际情况调整。
待填筑区达到挖机可以行走时,继续前行施工。
4.2 钢板桩围护施工4.2.1 施工流程本工程钢板桩围护施工流程如下所示:施工准备→4#鱼塘施工便道铺设→钢板桩插打→排水明沟施工→围墙制作→钢板桩拔除4.2.2 施工准备1、钢板桩型号、规格根据鱼塘范围内地质条件情况,本项目采用[32c槽钢钢板桩,该钢板桩宽度适中,抗弯性能好。
4#鱼塘每根桩长9m,2#、3#鱼塘每根长3m,施工时分批运至施工现场。
2、打桩设备采用中型履带挖机加振动锤改装而成,振动锤激振力200KN,其具有液压夹桩装置,能与钢桩自动做刚性连接,既能打桩又能拔桩,操作简便。
能克服对桩的摩阻力,下沉较快且桩尖不至卷口,提高了围护性能和钢板桩完好率等一系列优点。
4.2.3 施打钢板桩1、钢板桩的整理及准备工作钢板桩运到工地后,应对其规格、外形进行检查,凡有弯曲、变形不合格的均应整修,按情况可采用冷弯、焊补、铆补、割除或接长。
插打钢板桩前应清除槽口内的杂物,并涂以黄油、粘土、干锯末等混合物,以减少插打时的阻力,并增强防渗能力。
为保证钢板桩的垂直度,插打时采用经纬仪控制其垂直度。
2、测量定位在每个鱼塘岸边设置定位桩,定位桩之间拉线(尼龙线)固定作为轴线定位控制。
3、钢板桩的插打和合拢钢板桩的插打方法为:屏风式插打法;10插打顺序:自4#鱼塘南侧岸堤处开始,自南向北逐次施打,至4#鱼塘北侧岸堤处结束。
具体插打方法先沿轴线方向插入15-20根钢板桩到可以自立的深度,接着先于中间的钢板桩打入两端的1-2块,然后将中间的钢板桩都打入到同样的深度,再反复这样的操作,将全体分为数段打设钢板桩到规定深度的方法,对于先打两端的钢板桩,必须进行充分的施工管理以保证竖直打入。
见图4-7示意图所示:4-7屏风法打桩示意图同时为了保证打入的钢板桩成桩质量,应:(1)钢板桩夹桩龙口在打桩机变幅范围内衔桩;(2)夹住入龙口,并将桩夹紧、带好保险,起吊打桩锤,起吊钢板桩;(3)调整桩的垂直度或倾斜度、精确定位。
(4)对好桩位下桩,校准桩的垂直度或倾斜度及桩的平面位置,让桩自沉。
若桩位有误差,拔起校准到位,同时控制好桩的垂直度或倾斜度,栽桩到位,误差控制在误差范围内沉桩。
(5)先轻锤轻击,待桩入土一定深度后,再重锤重击,直至设计高度;(6)测量桩的偏位及标高;(7)下一根钢板桩衔桩,夹住入龙口,并将桩夹紧、带好保险,起吊钢板桩调整桩的垂直度;11(8)下桩,校准桩的垂直度或倾斜度及桩的平面位置,让桩自沉。
若桩位有误差,拔起,校准到位,同时控制好桩的垂直度或倾斜度,栽桩到位,误差控制在误差范围内沉桩。
做好沉桩记录;(9)依次吊钢板桩、打钢板桩到位。
4.2.4 钢板桩拔出围墙施工完毕,内侧压重土方回填完成后,即可进行钢板桩的拔出。
拔出钢板桩时,应按照安装时的反次序依次进行。
即先拆除单排钢围檩及拉索,然后自北向南依次拔出钢板桩。
拔桩设备依然采用原打桩设备进行振动拔出。
1、拔桩方法本工程拔桩采用振动锤拔桩:利用振动锤产生的强迫振动,扰动土质,破坏钢板桩周围土的粘聚力以克服拔桩阻力,依靠附加起吊力的作用将桩拔除。
2、拔桩注意事项(1)拔桩起点和顺序:可根据沉桩时的情况确定拔桩起点,必要时也可用跳拔的方法。
拔桩的顺序最好与打桩时相反。
(2)振打与振拔:拔桩时,可先用振动锤将板桩接口振活以减小土的粘附,然后边振边拔。
对较难拔除的板桩可先用柴油锤将桩振下100-300mm,再与振动锤交替振打、振拔。
有时,为及时回填拔桩后的土孔,当把板桩拔至比基础底板略高时暂停引拔,用振动锤振动几分钟,尽量让土孔填实一部分。
(3)对引拔阻力较大的钢板桩,采用间歇振动的方法,每次振动15min,振动锤连续不超过1.5h。
4.3 鱼塘处理1、抽水处理4#鱼塘钢板桩插打完成以后,然后开始对3#鱼塘进行抽水,采用2台4寸泵24小时不间断抽水,排放至2#鱼塘。
2、鱼塘清淤3#鱼塘排水完毕后,从3#鱼塘南侧土堤向北侧方向清淤,施工便道清淤宽度为4m,清淤厚度约1.5m(根据实际厚度而定),东西两侧按照1:5放坡进行清淤,以防止围墙施工时,淤泥向围墙方向流动。
12同样方法,进行2#鱼塘抽水清淤,抽水排放至3#鱼塘。
2#、3#、4#鱼塘淤泥采取外运,堆放位置由业主指定。
4.4 围墙基础施工鱼塘范围内围墙基础采用悬臂式钢筋混凝土挡土墙,挡土墙的安全等级为二级。
基础底标高为-4.15m,顶标高为+0.00m。
挡墙下垫层改为C15素砼垫层,挡墙墙身采用C30钢筋砼。
鱼塘范围内二级泵房吸水井周围及清水池东侧施工范围内的围墙基础做法采用悬臂式钢筋混凝土挡土墙,挡土墙每隔18m设置一道宽30mm变形缝,变形缝中需另加δ4mm厚钢板止水片止水。
鱼塘范围内其它部分的围墙基础采用悬臂式钢筋混凝土挡土墙,做法参见国标图集04J008,挡土墙的安全等级为二级,挡墙采用C30钢筋混凝土悬臂式。
挡土墙每隔18m变形缝,变形缝宽度为20mm,缝内沿墙的内、外、顶填塞沥青麻丝,塞入深度不小于20mm。
如现场鱼塘的塘泥底标高深于-3.30m,或浅于-1.30,即刻与设计联系,由设计提出解决措施。
图4-8 围墙基础挡土墙结构图131、挡土墙施工工艺流程测量放线→垫层施工→钢筋绑扎→模板安装→混凝土浇筑→墙背压土。
2、施工方法(1)测量放线由项目部测量人员放线,确定挡土墙的位置和标高,然后进行基坑开挖,开挖宽度根据基础宽度按照1:1放坡确定。
(2)基坑完成以后,按基底纵轴线结合横断面放线复验,确认位置、标高无误并经监理确认后,方可进行随时垫层施工。
施工时先将C15素砼垫层浇筑至设计标高,为钢筋绑扎提供作业面。
(3)测量放线确定基础尺寸后,进行钢筋绑扎、立模,同时预埋墙身钢筋和墙肋钢筋。
挡墙基础的施工按跳槽施工,几个作业面可同时施工,为挡墙的墙身施工提供较多的作业面。
基础钢筋的绑扎要注意钢筋的保护层的厚度,垫块采用和基础同强度的砼垫块,以保证砼的质量。
(4)浇筑基础砼,在基础砼施工时,在坡脚以上30cm位置设置施工缝,施工缝内预留凹槽,凹槽宽度为墙身宽度的1/3,保证浇筑挡墙的墙身与基础间的止水效果。
待基础砼达到设计强度的80%后方可进行墙身施工。
