一、 GSM系统的主要特征及组成
1．GSM：是Global System for Mobile communication （全球移动通信系统）的简称。它是由欧洲的标准化委员会 设计的。
80年代到90年代初，TACS系统是欧洲最普遍的模拟蜂 窝系统。
1988年CEPT（欧洲邮政与电信大会）颁布了GSM标准， 也称为泛欧数字蜂窝移动通信标准。
第六章 GSM数字移动通信系统
教学重点
1．GSM移动通信系统系统的组成及工作原理；
2．移动通信网络各组成部分的作用；
3．GSM手机的电路组成和工作原理；
4．GSM数字移动通信系统的信道配置，移动通信系统 的运行过程；
5．移动通信系统中采用的的主要技术； 6．CDMA、小灵通数字移动通信系统系统的组成及工 作原理。
(2)永远在线 例如当用户访问互联网时，手机就在无线信道上发送和 接收数据。若没有数据传送时，手机就进入休眠状态，手机 所在的无线信道会让给其他用户使用，但手机与网络之间仍 保持着逻辑连接，一旦用户再次访问，手机立即向网络请求 无线信道，不像普通拨号上网那样断线后还要重新拨号上网。
(3)收费合理 GPRS手机的计费是根据用户传输的数据量而不是上网 时间来计算。只要用户不在网络之间传输数据，即使一直 “在线”，也无需付费。
教学难点
掌握GSM移动通信系统系统的组成、工作原理以及移 动通信网络各组成部分的作用。
学时分配
序号 1 2 3 4 5 6
内容 6.1 GSM移动通信系统 6.2 CDMA移动通信系统 6.3 小灵通个人通信接入系统 6.4 第三代移动通信(简称3G) 习题和小结 本章讲授学时
学时 2.5 1.5 1 1
基站控制器是一个高容量的交换机，负责系统与无线信 道的切换、无线网络资源管理等。

通信原理GSM系统构成教学课件PPT

通信原理GSM系统构成教学课件PPT
•（3）拜访位置寄存器（VLR） （4）鉴权中心（AUC）
•（5）设备识别寄存器（EIR） （6）操作与维护中心（OMC）
MSC的功能
MSC 从 三 种 数 据 库 —— 归 属 位 置 寄 存 器 （HLR）、拜访位置寄存器（VLR）和鉴权 中心（AUC）中取得处理用户呼叫请求所需 的全部数据，同时MSC根据其最新数据更新 数据库。 MSC为用户提供一系列服务： 电信业务，如：电话、传真、紧急呼叫； 承载业务； 补充业务，如：呼叫转移、呼叫限制、会 议电话。
GSM的主要特点之二
3. 话音质量好： 鉴于数字传输技术的特点以及GSM规范中有 关空中接口和话音编码的定义，在门限值 以上，话音质量总是可以达到相应的水平 而与无线传输质量无关。
4. 接口开放： GSM标准提供的开放性接口，如Um接口和A 接口。
GSM的主要特点之三
5. 安全性保密性好： 通过鉴权、加密和TMSI号码的使用，达到安全的目的。 鉴权是用来证实用户的入网权利，从网络向MS发送一个质 疑信号，然后MS端的SIM卡按照其密钥计算出一个签字响 应发回鉴权中心，该密钥也存在于网络中，网络鉴权中心 比较两个签字响应，若一致则通过，否则取消。 加密用于空中接口，由SIM卡和网络AUC的密钥决定。TMSI 是一个由业务网络给用户制定的临时识别号，以防止有人 跟踪而泄露其地理位置。
鉴权中心AUC的功能
AUC属于HLR的一个功能单元部分，专用于GSM 系统的安全性管理。鉴权中心（AUC）存储 着鉴权信息与加密密钥，用来进行用户鉴 权及对无线接口上的话音、数据、信令信 号进行加密，防止无权用户接入和保证移 动用户通信安全。
移动设备识别寄存器EIR的功能
• EIR存贮着移动设备的国际移动设备识别号 （IMEI），通过核查白色清单、黑色清单、 灰色清单这三种表格，分别列出准许使用、 出现故障需监视、失窃不准使用的移动设 备识别号（IMEI）。

GSM基本原理PPT课件

GSM基本原理PPT课件
⑴ GSM 系统由几个分系统组成，各分系统都有定义明确且 详细的标准化接口方案，保证任何厂商提供的GSM系统设备可以 互连。同时，GSM与各种公用通信网之间也都详细定义了标准接 口规范，使GSM系统可以与各种公用通信网实现互连互通。
.
2
⑵ GSM系统除了可以开放基本的话音业务外，还可以开放各种 承载业务、补充业务以及与ISDN相关的各种业务。
⑶ GSM系统采用FDMA/TDMA及调频的复用方式，频率复用利 用率较高，同时它具有灵活方便的组网结构，可满足用户的不同容量 需求。
⑷ GSM具有较强的鉴权和加密功能，能确保用户和网络的安全 需求。
⑸ GSM系统抗干扰能力较强，系统的通信质量较好。
二、GSM 系统提供的业务与功能
GSM 系统是一个多业务系统，可根据用户要传输信息的特点， 提供各种形式的通信。
怎样确认自己的手机内存储的IMEI码与CIE上的一致?
2、基站子系统（BSS）
广义来说，基站子系统包含了GSM数字移动通信系统中无线通信部分 的所有基础设施，它通过无线接口直接与移动台实现通信连接，同时又连 到网络的交换机，为移动台和交换子系统提供传输通，它主要负责完成无 线发送接收和无线资源管理等功能, 同时又连接到网络的交换机,为移动台 与交换子系统提供传输通
.
10
路，因此，BSS可以看作移动台与交换机之间的桥梁。按GSM规范 提出的基本结构，BSS由两个基本部分组成：通过无线接口与移动台 一侧相连的基站收、发信机（BTS）和与交换机一侧相连的基站控制 器（BSC）。从功能上看，BTS主要负责无线传输，BSC主要负责控 制和管理。值得指出的是，在GSM规范中，一个基站子系统指一个 BSC以及由它所管辖的所有BTS，而不是一个交换机所带的无线系统。

(信息与通信)GSM基本原理培训

(信息与通信)GSM基本原理培训

时分将整个 通信时间划分为多个小的时隙，每个 时隙用于一个独立的通信信道。
详细描述
在时分多址中，每个信道分配一个特 定的时隙，通过时间选择性地传输信 号，实现多路复用。这种技术可以同 时处理多个用户请求，提高了通信系 统的容量和效率。
码分多址（CDMA）
语音识别
通过计算机技术识别和理 解人类语音，实现人机交 互。
信道编码技术
信道编码
对传输的数据进行加扰和 加密，以提高数据传输的 可靠性和安全性。
信道解码
接收端对接收到的数据进 行解码和去扰处理，恢复 原始数据。
交织技术
通过将数据分散到不同的 时隙或频段，降低数据传 输过程中的误码率。
加密与解密技术
数据传
短信
通过GSM网络，用户可以发送和接 收短信，实现文字信息的传递。
数据业务
利用GPRS等技术，用户可以在手机上 浏览网页、下载数据、使用各种应用 程序等。
短消息服务（SMS）
要点一
短消息
GSM网络支持发送和接收短消息，提供了一种便捷的信息 传递方式。
要点二
群发短信
用户可以将短消息同时发送给多个接收者，实现信息的快 速传播。
GSM发展历程
总结词
技术演进与标准化
详细描述
GSM起源于欧洲，经过多年的技术演进和标准化过程，逐渐成为全球范围内广泛 应用的移动通信技术标准。它经历了多个阶段的发展，包括模拟信号时代和数字 信号时代。
GSM网络结构
总结词
网络组成与功能
详细描述
GSM网络由多个组件组成，包括移动台、基站、基站控制器、移动交换中心等。这些组件协同工作，提供移动通 信服务。移动台是用户持有的终端设备，基站负责无线信号的收发和转换，基站控制器管理基站的操作，移动交 换中心则负责整个网络的呼叫控制和交换功能。

培训文档模板GSM通信原理

培训文档模板GSM通信原理

练习题
1、给出存储在SIM 卡, VLR, HLR中的3种信息类型. 2、为了在GSM中实现GPRS功能，必须添加哪3种功能？ 3、TRAU的主要作用是什么？给出GSM中2种可能的速率值. 4、简述IMSI和TMSI的主要区别？ 5、BSIC码的主要作用和规划中的主要注意事项
GSM无线接口-复用方式
GSM网络拓扑结构
BTS:基站,提供小区的无线收发、控制与信道处理功能 BSC：基站控制器，负责无线资源的管理、小区数据管理、功率控制、定位和切换等 MSC：移动业务交换中心，完成话路交换的功能实体，负责呼叫处理、移动性管理： 与本地的数据库通信(VLR 和HLR)，与BSS协同完成切换功能。也是移动通信系统与其 它公用通信网之间的接口。 HLR：归属位置寄存器，它是个参考数据库，其中包含下列信息:用户的标识（国际标 识号，路由号）、订购的业务、MS的大致位置（MS目前所处的VLR）。 VLR：VLR 与一个或多个MSC相连，它是个本地数据库，其中包含下列信息:为来访用 户复制HLR数据、MS更精确的位置信息（位置区LA）、小区重选数据。 SIM卡：存储与用户有关的信息，如用户的标识码，定购的业务，安全功能的参数以 及用户的位置信息（根据用户的移动动态刷新）. PSTN：公共交换电话网
GPRS网络拓扑结构
GPRS网络新增3个功能实体: PCU：分组的分割/重组和安排,无线信道接入控制和管理，传输错误的检 测和重发（ARQ），功率控制 SGSN：服务GPRS支持节点：负责GPRS移动性管理，数据压缩，计费。 GGSN：路由GPRS支持节点：提供分组数据网的路由，协议转换。
GSM网络接口和协议
系统及使用部门 移动GSM900 联通GSM900
移动GSM900增加频段 移动DCS1800 联通DCS1800

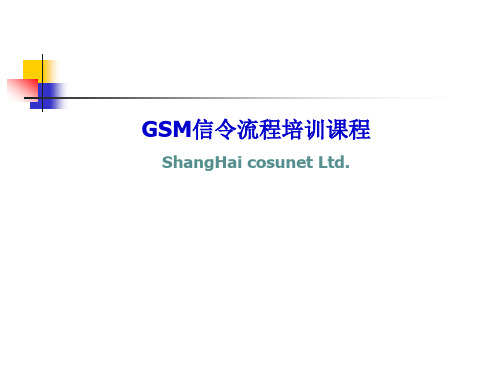

GSM信令流程培训课程PPT课件

GSM信令流程培训课程PPT课件

Layer 1 - 物理层
信息交互要解决的第一个问题： 数据流如何传递？利用什么
媒介，以什么方式？ •比特流的传输
Introduction to protocols
Layer 2 - 数据链路层
问题2：一连串的数据流中，哪里是开始，哪里是结束 ？ •从比特流中正确地识别出消息（报文），并尽量减少 未识别出的差错
帧结构
LAPD、MTP2、LAPDm
LAPD 的帧结构（一）
LAPD的帧结构 FCS：帧校验序列
FLAG
HDLC：高级数据链路协议， 8 7 6 5 4 3 2 1
主要用于定界。 LAPD的消息长度限制在 260个Byte。
0111111 0地址（高8位） 地址（低8位）
控制
FCS（高8位） FCS（低8位）
循环计数器：检测帧重复和丢失 发送窗长：K，应答足够大。 Lapdm：K＝1，即发送－等待。不会造成过大影响。无线信道是交
替编排，信令帧通常一次只有一帧。（在FACCH情况下有影响）。
检测和纠错
LAPD/LADPm 如何进入确认操作方式：
SABM、UA
LAPD/LADPm 如何退出确认操作方式：
DISC、UA
BTS
Speech,
Speech,
Sres Data
Data
Ki A3
无线通路
A8
A5
A5
Kc
VLR
Sres Kc RAND
2、 GSM的信令协议结构
BTS
BSC
MSC /VLR
HLR
GMSC
CM
MM RR Transmission
HLR GSM的协议结构
MS BTS

GSM移动通信系统原理培训讲义


第一部分：信令分析在优化中的应用实例
为了说明问题的解决思路，我们首先来看一下局间切换的信令流程：
第一部分：信令分析在优化中的应用实例
由局间切换的信令流程我们可以看到，一个完整的局间切换流程 为：首先当前服务小区所在的BSC根据收到的测量报告向所在MSC发 出Handover request，MSC判断出该请求属于局间切换，则向目标MSC 发出Handover required(MAP)，目标MSC在向VLR申请切换号码后，向 目标小区发出Handover Request消息，在成功激活信道后，向源MSC回 复Handover Required ACK消息，源MSC收到切换请求确认消息后，向 目标MSC发出IAM消息，进行切换过程。
由图中红色标识我们可以看到，MAP层消息UDT BEG代表了切 换请求，它的源信令点是393089，目标信令点是392998，通过数据检 查，我们知道这两个信令点对应的分别是G1(392998)；G2(393089)。这 样我们就知道这条消息是G2发给G1的切换请求消息，切换的目标小 区是460-00-18240-10281，即WUMA28A。
案例一：GSM接口版本低导致双频网小区重选异常 在晋城联通十二期搬迁扩容工程中，涉及阳城北留M1800基站的
搬迁替换。在数据规划时，频点配置继承原有摩托M1800基站频点， 结合地理信息规划完整邻区关系，并对小区参数进行合理设置，如合 理配置小区层级关系、层间切换门限及磁滞，并将多频报告指示设置 为3，确保1800能够很好的吸收话务，并在边缘及时切换到900M小区 。搬迁工作结束后，优化人员对北留进行了详细DT测试，测试中发 现如下问题：
第一部分：信令分析在优化中的应用实例
在通话过程中，短消息占用Sacch信道，标准流程如下：

第4章 GSM网络的信令与协议PPT课件

第4章 GSM网络的信令与协议
Page 1
整体概述
概况一
点击此处输入相关文本内容 点击此处输入相关文本内容
概况二
点击此处输入相关文本内容 点击此处输入相关文本内容
概况三
点击此处输入相关文本内容 点击此处输入相关文本内容
Page 2
信令是通信系统中不同设备之间交换 的信息，是控制通信设备动作的信号。在 通信网中，信令由网络的每一个节点来分 析处理，由此，实现一系列的控制操作。
Page 15
可支持ISDN、移动通信、智能网等业 务的需要，由于其信令网与通信网分离， 便于运行维护和管理，可方便地扩充新的 信令规范，适应未来信息技术和各种业务 发展的需要，是通信网向综合化、智能化 发展的不可缺少的基础支撑。
Page 16
No.7信令系统遵循严格的等级关系， 下一级为上一级服务，上一级不管其下层 是怎样进行信息传递的，也就是所谓的透 明传输，即通信双方的对等功能级一一对 应，完成这一级别的信息传输和交换。
Page 36
7．E接口
MSC与MSC之间的接口称为E接口， 此接口用于移动台在呼叫期间从一个MSC 区域移动到另一个MSC区域、为了通话的 连续而进行的局间切换，以及两个MSC间 建立用户呼叫接续时传递的有关信息。
Page 30
1．Um接口
Um接口是空中无线接口，是移动台 （MS）和BTS之间的通信接口，用于移动 台与GSM系统的固定部分之间的互通。
Page 31
2．Abis接口
Abis接口为BSS系统的两个功能实体 BSC与BTS之间的通信接口。
Page 32
3．A接口
BSS部分与MSC之间的接口为A接口。
接口是指各组成单元之间的物理上和 逻辑上的连接。NSS部分的B、C、D、E、 F、G接口定义了相应功能单元之间的互连 标准，各接口都采用了No.7信令系统，以 便于实现国际漫游和通信网互连。

GSM通信系统原理培训讲义


GSM900主频段（P-GSM）
上行：Fl=890 + 0.2 N（MHz） （1N 124）
下行：Fu=Fl + 45（MHz）
GSM扩展频段（E-பைடு நூலகம்SM）
上行： Fl=890 + 0.2 （N-1024）（MHz）
下行： Fu=Fl + 45（MHz）
（975N 1023）
DCS1800频段
PSTN
移动通信
B
G
VLR
VLR
D
C
H
HLR
AUC
E MSC
F
EIR
NSS
NSS
12
GSM 系统结构图
BSC 基站控制中心 BTS 基站收发信台 MSC 移动交换中心 VLR 拜访位置寄存器 HLR 归属位置寄存器 AUC 鉴权中心 EIR 设备识别寄存器 OMC 操作维护中心 NMC 网络管理中心 PSTN 公用电话网 PDN 公用数据网 ISDN 综合业务数字网
TDMA：用户在收发信息时，区别于其他用户的方式，是独占一个 频率的无线信道的某些固定时间间隙
GSM900频谱分配
基站 发射频率
2MHz保护频带
45MHz 双工间隔
基站 接收频率
960
950
935 925 917 915
905
890 880 872
GSM
TACS/GSM
EGSM
移动通信
ETACS
8
GSM扩展频段（E-GSM）
上行：880MHz-890MHz（移动台发，基站收） 下行：925MHz-935MHz（基站发，移动台收）
DCS1800频段
上行：1710MHz-1785MHz（移动台发，基站收） 下行：1805MHz-1880MHz（基站发，移动台收）

GSM培训系统概述


GSM900主频段（P-GSM）
上行：Fl=890 + 0.2 N（MHz） （1N 124）
下行：Fu=Fl + 45（MHz）
GSM扩展频段（E-GSM）
上行： Fl=890 + 0.2 （N-1024）（MHz）
下行： Fu=Fl + 45（MHz）

（975N 1023）
GSM移动通信系统原理培训讲义 （一）
系统概述
河北信泰信息技术有限公司 2019年
1
内容提要
• 总述
• GSM移动通信系统原理 • GSM信令协议
2
一、总述
• 移动通信发展
• 蜂窝通信原理 • GSM的发展进程
3
移动通信的发展历史
1980 NMT
TACS
AMPS
4
1990
GSM
PDC
D-AMPS IS-136 cdmaOne IS-95
2000
IMT-2000
模拟移动通信的缺陷
• 各个系统之间没有公共接口，难于实现漫游 • 无法与固定网向数字化推进相适应 • 频谱利用率比较低 • 安全保密性比较差 • 业务种类受限 • 移动设备成本高、体积大 • 网络的管理控制存在问题
5
数字移动通信的优点
• 抗干扰能力强 • 频谱利用率高 • 可方便实现数据业务 • 易于加密 • 便于网络的管理和控制 • 便于设备的集成
ETACS
DCS1800频谱分配
基站 发射频率
2MHz保护频带
90MHz 双工间隔
基站 接收频率
1880
1805 1785
1710
DCS1800
18
