福建电网110千伏主变保护配置原则及整定规范

110KV变电站继电保护的配置及整定计算共3篇110KV变电站继电保护的配置及整定计算1110KV变电站继电保护的配置及整定计算近年来，随着电力系统运行的日趋复杂，变电站继电保护系统已经成为电力系统必不可少的组成部分。

在变电站中，继电保护系统可以起到监视电力系统状态、保护设备、隔离故障和防止故障扩散等作用。

因此，配置合理的变电站继电保护系统对于保障电力系统安全稳定运行具有重要意义。

110KV 变电站继电保护系统配置110KV 变电站的继电保护系统包括主保护和备用保护两部分。

其具体配置如下：1. 主保护主保护是指在故障发生时起主要保护作用的继电保护。

110KV 变电站主要采用压变、电流互感器、电缆等传感器来监测电力系统的状态，以触发主保护动作。

主保护通常包括过电流保护、差动保护、方向保护等，具体如下：（1）过电流保护过电流保护是指在电力系统出现短路故障时，通过检测系统中的过电流来触发主保护。

110KV 变电站中的过电流保护一般采用零序电流保护、相间短路保护、不平衡电流保护等。

（2）差动保护差动保护是指利用相间元件间电流的差值来检测电力系统内部的故障。

110KV 变电站通常采用内部差动保护和母线差动保护。

（3）方向保护方向保护是指在电力系统中，通过检测电流的相位关系判断故障位置，以实现保护的目的。

110KV 变电站中通常采用方向保护器等设备。

2. 备用保护备用保护作为主保护的补充，扮演着备胎的角色。

当主保护故障或失效时，备用保护会立即自动接管主保护的作用。

110KV 变电站的备用保护一般包括互感器保护、开关保护、微机继电保护等。

110KV 变电站继电保护参数的整定计算继电保护参数的整定计算是指在设计或更换继电保护设备时，根据电力系统的特点，在准确理解保护对象的特性的基础上，通过计算整定参数来满足系统的保护要求。

1. 整定参数的确定原则整定参数的确定应根据以下原则：（1）可靠性原则：整定参数应当使保护措施尽可能保证电力系统的连续、稳定和安全运行。

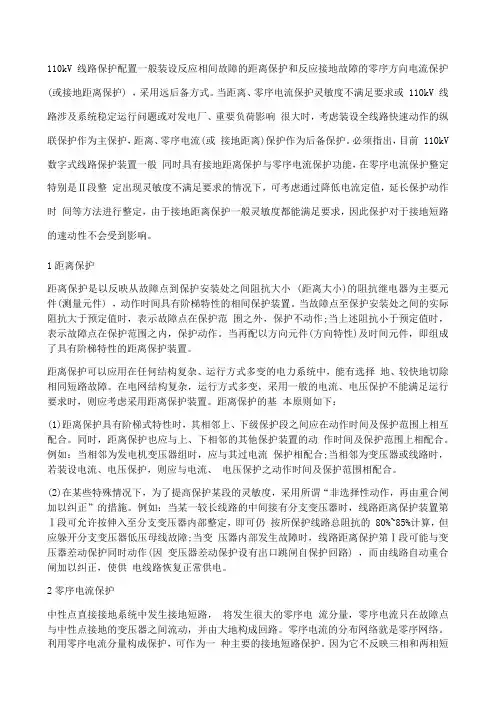

110kV 线路保护配置一般装设反应相间故障的距离保护和反应接地故障的零序方向电流保护(或接地距离保护) ，采用远后备方式。

当距离、零序电流保护灵敏度不满足要求或 110kV 线路涉及系统稳定运行问题或对发电厂、重要负荷影响很大时，考虑装设全线路快速动作的纵联保护作为主保护，距离、零序电流(或接地距离)保护作为后备保护。

必须指出，目前 110kV数字式线路保护装置一般同时具有接地距离保护与零序电流保护功能，在零序电流保护整定特别是Ⅱ段整定出现灵敏度不满足要求的情况下，可考虑通过降低电流定值，延长保护动作时间等方法进行整定，由于接地距离保护一般灵敏度都能满足要求，因此保护对于接地短路的速动性不会受到影响。

1距离保护距离保护是以反映从故障点到保护安装处之间阻抗大小 (距离大小)的阻抗继电器为主要元件(测量元件) ，动作时间具有阶梯特性的相间保护装置。

当故障点至保护安装处之间的实际阻抗大于预定值时，表示故障点在保护范围之外，保护不动作;当上述阻抗小于预定值时，表示故障点在保护范围之内，保护动作。

当再配以方向元件(方向特性)及时间元件，即组成了具有阶梯特性的距离保护装置。

距离保护可以应用在任何结构复杂、运行方式多变的电力系统中，能有选择地、较快地切除相同短路故障。

在电网结构复杂，运行方式多变，采用一般的电流、电压保护不能满足运行要求时，则应考虑采用距离保护装置。

距离保护的基本原则如下：(1)距离保护具有阶梯式特性时，其相邻上、下级保护段之间应在动作时间及保护范围上相互配合。

同时，距离保护也应与上、下相邻的其他保护装置的动作时间及保护范围上相配合。

例如：当相邻为发电机变压器组时，应与其过电流保护相配合;当相邻为变压器或线路时，若装设电流、电压保护，则应与电流、电压保护之动作时间及保护范围相配合。

(2)在某些特殊情况下，为了提高保护某段的灵敏度，采用所谓“非选择性动作，再由重合闸加以纠正”的措施。

例如：当某一较长线路的中间接有分支变压器时，线路距离保护装置第Ⅰ段可允许按伸入至分支变压器内部整定，即可仍按所保护线路总阻抗的 80%~85%计算，但应躲开分支变压器低压母线故障;当变压器内部发生故障时，线路距离保护第Ⅰ段可能与变压器差动保护同时动作(因变压器差动保护设有出口跳闸自保护回路) ，而由线路自动重合闸加以纠正，使供电线路恢复正常供电。

简述110kV主变压器保护的基本配置【摘要】本文主要从运行的角度，对主变保护的基本原理、接线、装置空开配置、装置硬压板配置做了简单的概述，理顺主变保护的配置，对装置接线、空气开关、硬压板有清晰的认识。

【关键词】主变保护；空开配置；压板配置1 概述随着电力系统一体化管理的全面展开，对变电站运行人员的要求有了很大的变化，尤其是对个人业务技能水平的要求会更加苛刻，不学习就满足不了现在的运行要求，就不能保证安全的运行，学习势在必行。

作为变电站的核心设备，主变压器我们不但需要懂得一次部分的维护，也需要知道二次部分的基本保护配置及原理，为此下面就对主变保护基本配置进行简单的梳理。

主变保护根据反映参数不同，可分为电气量保护和非电气量保护；而根据保护的不同作用分为主保护和后备保护，具体是：重瓦斯保护和差动保护构成了主变的主保护，而主变各侧配置相应的后备保护。

2 主变差动保护差动保护即是主变的主保护之一，是归属于电气量保护，以各侧的电流为参数，用于保护变压器内部、套管及引出线上的各类故障，保护范围为三测电流互感器之间，差动保护动作后跳开三侧断路器，一般配有专门的差动保护装置。

差动保护装置具体有差动速断和比率差动，还会配置有各侧的过流保护（一般不投），具体原理如图1所示，其中：Id为差动电流，Id =︱I1+ I2+ I3︱I r 为制动电流，I r =0.5﹡（︱I1︱+ ︱I2︱+ ︱I3︱）ICDSD为差动速断电流定值，ICDQD为差动启动电流定值（与比率差动有关）。

KB1、KB2为制动系数，与比率差动有关。

由于差动保护是完全以三测电流值为唯一的判断依据，如发生任一侧的CT 断线均将导致差动保护闭锁，保护拒动，应特别重视CT断线对其保护的影响。

差动保护装置因只需取入各侧的电流，无需电压，装置仅有一个二次空开，即差动保护装置装置电源空开。

差动保护装置压板有三个出口压板：跳高压侧断路器压板、跳中压侧断路器压板、跳低压侧断路器压板；功能压板有：投差动保护压板、投过流保护压板（一般不投）。

110kV线路保护1计算依据DL/T 584-2017《3kV~110kV电网继电保护装置运行整定规程》2110kV线路保护配置1)差动保护2)接地距离保护3)相间距离保护4)零序电流保护5)三相自动重合闸3启动元件定值3.1.启动元件定值3.1.1.突变量启动元件整定原则1：按躲过正常负荷电流突变电流整定，建议取0.2In（In：CT一次值）；整定原则2：线路供电范围内存在大电机启动时，需考虑大电机启动时的冲击电流；上述两种整定原则取最大值，并保证有足够的灵敏度。

3.1.2.灵敏度计算要求在本线路末端金属性两相短路故障时，灵敏系数大于4；在距离III段动作区末端金属性两相短路故障时灵敏系数大于2。

3.1.3.负序电流启动定值整定原则：按躲过线路正常运行时最大不平衡产生的负序电流整定0.1~0.5In，一般取0.1In；灵敏度计算：（1）负序电流分量启动元件在本线路末端金属性两相短路故障时，灵敏系数大于4；（2）在距离III段动作区末端金属性两相短路故障时灵敏系数大于2。

3.1.4.零序电流启动定值整定原则：按躲过线路正常运行时最大不平衡产生的零序电流整定0.1~0.5In，一般取0.1In；零序电流分量启动元件在本线路末端金属性单相和两相接地故障时，灵敏系数大于4；在距离III段动作区末端金属性单相和两相接地故障时，灵敏系数大于2。

注：线路两侧电流启动一次值应相同。

4差动保护参考《DL/T 584-2017 3kV~110kV电网继电保护装置运行整定规程》7.2.4条。

4.1. 差动电流定值整定原则：按保证发生故障有足够的灵敏度并躲过最大负荷情况下的不平衡电流整定，根据短路电流水平，一般取300A~600A ，建议取300A 。

光纤纵差保护在全线路各类金属性短路故障时灵敏系数大于2，线路两侧定值一次值相同。

5 距离保护1）110kV 线路相间距离保护和接地距离保护原则上采用同一套定值，即统一按照接地距离I 、II 、III 段保护整定原则整定。
