绝缘穿刺线夹施工工法精选文档

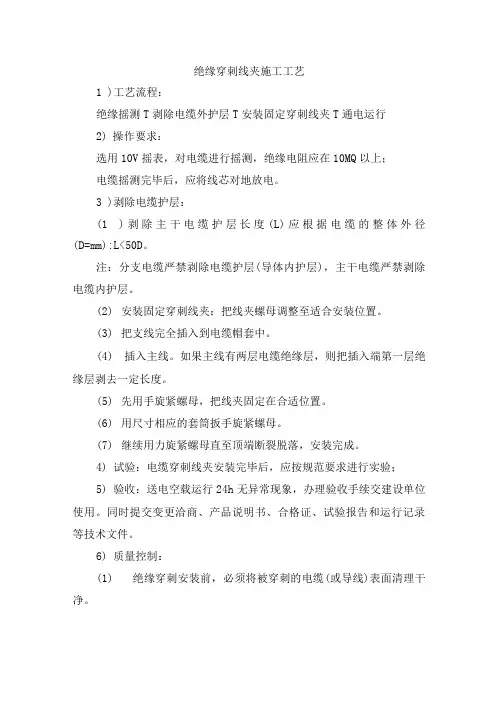

绝缘穿刺线夹施工工艺1 )工艺流程：绝缘摇测T剥除电缆外护层T安装固定穿刺线夹T通电运行2)操作要求：选用10V摇表，对电缆进行摇测，绝缘电阻应在10MQ以上；电缆摇测完毕后，应将线芯对地放电。

3 )剥除电缆护层：(1 )剥除主干电缆护层长度(L)应根据电缆的整体外径(D=mm):L<50D。

注：分支电缆严禁剥除电缆护层(导体内护层)，主干电缆严禁剥除电缆内护层。

(2)安装固定穿刺线夹：把线夹螺母调整至适合安装位置。

(3)把支线完全插入到电缆帽套中。

(4)插入主线。

如果主线有两层电缆绝缘层，则把插入端第一层绝缘层剥去一定长度。

(5)先用手旋紧螺母，把线夹固定在合适位置。

(6)用尺寸相应的套筒扳手旋紧螺母。

(7)继续用力旋紧螺母直至顶端断裂脱落，安装完成。

4)试验：电缆穿刺线夹安装完毕后，应按规范要求进行实验；5)验收：送电空载运行24h无异常现象，办理验收手续交建设单位使用。

同时提交变更洽商、产品说明书、合格证、试验报告和运行记录等技术文件。

6)质量控制：(1)绝缘穿刺安装前，必须将被穿刺的电缆(或导线)表面清理干净。

(2 )穿刺线夹安装步骤，必须先将分支电缆与设备接线完成后，并经过绝缘测试，再将分支电缆安装于主干电缆上。

（3）分支电缆严禁剥除电缆护层（导体内护层），主干电缆严禁剥除电缆内护层。

（4）支线电缆或导线必须插入线尾封盖内。

（5）铠装电缆金属皮必须有效跨接，以使等电位连接良好。

（6）严格按照设计要求的主、干电缆规格配置相适应的穿刺线夹，穿刺线夹不得与所被穿刺的电缆或导线规格不一致。

（7）支线电缆各相位颜色必须与主干电缆各相位颜色一致，不得混淆。

灯具安装施工工艺1）灯具检查：根据灯具的安装场所检查灯具是否符合要求。

2）灯内配线检查：（1）灯内配线应符合设计要求及有关规定；（2）穿入灯箱的导线在分支连接处不得承受额外应力和磨损，多股软线的端头需盘圈，涮锡；（3）灯箱内的导线不应过于靠近热光源，并应采取隔热措施。

住宅工程绝缘穿刺线夹施工工法江苏扬安集团股份有限公司丁惠亮杭春明梁鹤中周友全1.前言在住宅工程中，供电主干线路的安装方法有母线槽连接、T接箱连接及预分支电缆连接，而采用绝缘穿刺线夹连接与上述几种方法比较不仅简便快捷，提高工作效率、节约成本，而且能满足供电的可靠性、安全性。

采用本工艺施工的三个住宅楼质量得到建设方、监理的认可，验收一次性通过。

论文《绝缘穿刺线夹在建设工程中的应用》获扬州市论文交流三等奖。

2.特点住宅楼供电主干线与进表箱支线采用绝缘穿刺线夹连接和传统连接方式比较主要有以下特点：2.1安装简便快捷，只需采用专用套筒扳手即可；2.2不破坏电缆绝缘层，保证供电安全可靠；2.3安装位置可调节，不受空间限制，甚至可以带电作业；2.4安装质量受施工人员技术水平影响较小；2.5材料成本低、工作效率高。

3.适用范围住宅楼主干线与层表箱之间的线缆连接。

4.工艺原理绝缘穿刺线夹施工的连接原理是通过把干线与支线的相线与相线、零线与零线、保护线与保护线分别可靠连接，从而起有效的连接过渡作用，其适用于同（异）径线缆连接（1.5mm2~240mm2）及铜与铜、铝与铝、铜与铝的连接过渡。

将干线与支线的放入相应型号的线夹内，采用专用套筒扳手拧紧力矩螺母的螺帽，直至螺母顶端断裂脱落，以使刀片与线缆铜芯深入交叉多点接触，保证电气可靠连接（图5.2.7）。

5.施工工艺流程及操作要点：在竖井桥架及层表箱体安装完毕的情况下，穿刺线夹安装的程序如下5.1准备工作5.1.1将电缆主干线直接引入本条电缆所对应的最高层，电缆末端采用热缩绝缘套管进行封堵。

5.1.2将支线引入相应的层表箱。

5.1.3剥开主干线及支线的电缆外皮并在各层采用相对应型号的电缆卡进行两点固定，使得电缆在各层受力均匀。

5.2安装步骤5.2.1将线夹打开一定的角度，根据电缆管径螺母调节至合适位置如图5.2.1所示。

5.2.2将支线完全插入到电缆帽套中（支线为BV塑铜线则无需剥皮，若采用电缆则事先剥去电缆外皮）如图5.2.2所示。

摘要本文通过对安装实例进行技术分析,从技术指标、实际运行效果、经济效益、施工工艺等几方面将路灯配电线路低压绝缘穿刺线夹(1KV以下)接线技术与传统接线工艺进行了对比。

关键词道路照明配电线路穿刺线夹接线工艺。

在道路照明配电线路施工中，主电缆与灯具引线的连接(T 接) 可靠与否，对投运后线路安全运行及路灯亮灯率，起到关键的作用。

如何有效对接线质量进行控制，提高配电系统运行的可靠性，成为摆在我们面前重要的课题。

2010 年起，我处管辖范围内政府采购路灯工程，普遍实行中标企业五年质保，在这种情况下，传统接线工艺已无法满足质保期内的质量要求。

对此，经分析论证后，在8 条道路上推广使用了绝缘穿刺线夹T 接技术。

一、绝缘穿刺线夹简介。

绝缘穿刺线夹（Insulation Piercing Connectors）是我国吸收国外技术开发出的新一代电气连接材料，适用于小容量动力和照明供电系统T 接连接和中间头连接。

主要由绝缘壳体、穿刺刀片、防水胶垫、力矩螺栓组成。

当做电缆T 接时，将分支电缆剥除外层绝缘，插入支线并确定主线分支位置后，用套筒扳手拧紧线夹上的力矩螺母，随着力矩螺母的拧紧，线夹上下两块暗藏有穿刺刀片的绝缘体逐渐合拢，同时，包裹在穿刺刀片周围的弧形密封胶垫逐步紧贴电缆绝缘层，穿刺刀片亦开始穿刺电缆绝缘层及金属导体。

当密封胶垫和绝缘油脂密封程度和穿刺刀片与金属体的接触达到最佳效果时力矩螺母自动脱落，此时即完成安装。

路灯配电线路上使用的低压绝缘穿刺线夹是指额定工作电压在220/380V 以下的。

二、低压绝缘穿刺线夹主要技术指标。

1. 电气性能：线夹载流量大于最大设计支线载流量，直流电阻比≤2.5 倍。

2. 机械性能：在导线拉断力作用下，连接器无破裂；线夹握力大于1/10 导线拉断力，符合GB/T9327-2008 规定。

3. 温升性能：在大电流情况下，线夹温升小于连接导线的温升。

4. 热循环性能：200 次每秒100A/mm2 大电流过载、接触电阻变化小于5%，符合GB2317-2000 规定。

绝缘穿刺线夹的安装方法
简便的安装:
2、把支线完全插入到电缆帽套中
3•插入主线，如果主线电缆有两层绝缘
层，则把插入端的第一层绝缘层剥去一定
长度
4、先用手旋紧螺母，把线夹固定在合适位置
5、用尺寸相应的套筒扳手旋紧螺母
6•继续用力旋紧螺母直到顶端断裂脱落，安装完成
1安装前
2安装中 3安装后
穿刺效果剖面图
安装外观图
穿刺线夹在建筑图纸中的应用:
绝缘皮上穿刺效果
线芯上穿刺效果
安装注意问题：
-绝缘穿刺线夹在安装前，应将绝缘线夹表面的污秽物质清楚干净， 绝缘层表面不平整、破碎的不宜使用。

-应检查线夹型号是否适用导线，分清主线和支线不同的线槽，线夹 外壳绝缘破损的亦不得使用。

■搭接线的端头应朝电源方向，并套上端头绝缘罩，搭接线的并入或 插入应防止损坏矩形刀片，防止搭接线插入不到位。

-拧紧螺母应先将两螺栓同时拧紧，再用扳手拧紧，尽可能保持两螺 栓同时拧紧，拧紧到力矩螺母断落为止，不得在拧紧压紧螺母，线夹 宜水平安装（螺母在上面）。

-绝缘穿刺线夹不得用于裸导线的连接， 裸导线与绝缘线不得用绝缘 穿刺线夹，绝缘穿刺线夹不得受污泥等其它污染，不得敲打、受压。

-
安装时如有疑问请及时与技术人员或厂家联系。

《电气竖井设条安装》
屮国建筑标准设计研究院出版
序号名称型号规格
1主f：电缆见匚程设计
2穿刺K具见匸程设计
3支持夹具
4分支电缆见I：程设计
z
*-<Γtτ-τyT∏-—J 丿5阴火H堵
6防火封堵
7配电（照明）
箱
见匸程设计
8电缆夹子
］「电缆効单芯电缆
盒盒套。

绝缘穿刺线夹施工工法————————————————————————————————作者: ————————————————————————————————日期：住宅工程绝缘穿刺线夹施工工法江苏扬安集团股份有限公司丁惠亮杭春明梁鹤中周友全1.前言在住宅工程中,供电主干线路的安装方法有母线槽连接、Ｔ接箱连接及预分支电缆连接，而采用绝缘穿刺线夹连接与上述几种方法比较不仅简便快捷，提高工作效率、节约成本,而且能满足供电的可靠性、安全性。

采用本工艺施工的三个住宅楼质量得到建设方、监理的认可，验收一次性通过。

论文《绝缘穿刺线夹在建设工程中的应用》获扬州市论文交流三等奖。

2．特点住宅楼供电主干线与进表箱支线采用绝缘穿刺线夹连接和传统连接方式比较主要有以下特点：2.１安装简便快捷，只需采用专用套筒扳手即可；2.２不破坏电缆绝缘层,保证供电安全可靠;２.3安装位置可调节,不受空间限制，甚至可以带电作业;2.4安装质量受施工人员技术水平影响较小;２.5材料成本低、工作效率高。

3.适用范围住宅楼主干线与层表箱之间的线缆连接。

4.工艺原理绝缘穿刺线夹施工的连接原理是通过把干线与支线的相线与相线、零线与零线、保护线与保护线分别可靠连接，从而起有效的连接过渡作用，其适用于同(异)径线缆连接（１．5mm2～240mｍ2)及铜与铜、铝与铝、铜与铝的连接过渡。

将干线与支线的放入相应型号的线夹内，采用专用套筒扳手拧紧力矩螺母的螺帽,直至螺母顶端断裂脱落,以使刀片与线缆铜芯深入交叉多点接触,保证电气可靠连接(图5.2.7)。

5.施工工艺流程及操作要点：在竖井桥架及层表箱体安装完毕的情况下,穿刺线夹安装的程序如下5.1准备工作5.１.1将电缆主干线直接引入本条电缆所对应的最高层，电缆末端采用热缩绝缘套管进行封堵。

５.１．2将支线引入相应的层表箱。

5．１.3剥开主干线及支线的电缆外皮并在各层采用相对应型号的电缆卡进行两点固定,使得电缆在各层受力均匀。

绝缘穿刺线夹安装技术摘要绝缘穿刺线夹是我国近几年来引进和开发的，作为2010年建筑业十项新技术里的一项新技术进行推广与应用，在电缆接头中作为一种新型的电缆接头连接器技术，施工时无需截断主电缆，可在电缆任意位置做分支，免去了剥除绝缘层、搪锡或压接端子、绝缘包扎等工序，具有导电能力强、配电安全可靠、安装简单等特点，是绝缘导线、电缆的最佳连接器,是代替分线箱、预分支电缆最佳的产品，关键词：高层建筑，绝缘穿刺线夹一、绝缘穿刺线夹的简述1、工艺原理。

穿刺分支电缆的绝缘穿刺线夹具有力矩螺母和穿刺结构，绝缘穿刺线夹由上下分开的两块绝缘支撑通过一拧有力矩螺丝的螺杆连接，力矩螺母用于保证恒定的接触压力，确保良好的电气接触，绝缘支撑内暗藏两片采用特殊合金制成的可与导线多点接触的导体，当用特制的套筒扳手拧线夹力矩螺母，从而使绝缘体内的上、下两组特制合金接触刀片充分握紧被穿刺的导体外护层，使其主、辅导线连通。

同时特制的硅橡胶密封垫因绝缘体的挤压充分包围于被穿刺的导体周围，起到绝缘及密封防水的作用，绝缘穿刺线夹的使用对干线的机械性能和电气性能影响小。

2、适用范围2.1架空低压绝缘电缆支接；2.2低压绝缘进户电线支接；2.3建筑配电系统支接；2.4路灯配电系统支接；2.5对防火有特殊要求的低压绝缘电缆支接；2.6狭隘空间、竖井内、露天均可实施安装；2.7可停电或带电操作；2.8可用于各类同径、异径导线连接。

3、安装特点。

本工法所采用的穿刺线夹是全绝缘壳体，有抗光照及绝缘老化能力，它的结构密封，防水、防腐蚀能力强，接头耐扭曲、防震、阻燃、防电化，并且不需要维护。

它有特制的接触刀片，在连接电缆时，不需要截断主电缆，不需要剥去电缆的绝缘层，不会破坏电缆的机械性能与电气性能即可在电缆任意位置做分支，并且带电即可做电缆分支，可适用于铜铜连接，铝铝对接及铜铝过渡，也可适用于异径导线连接，具有绝缘性能良好、适用范围广的特点。

穿刺线夹安装空间很小，不需要终端箱、分接箱，在经济上可以节省许多费用，具有明显的经济效益，具有广泛的推广和应用价值。

电缆绝缘穿刺线夹配电线路施工工法电缆绝缘穿刺线夹配电线路施工工法一、前言在电力行业中，电缆绝缘穿刺线夹配电线路施工工法是一个重要的施工方法。

它具有施工简单、效率高、成本低的特点，被广泛应用于配电线路的建设和改造工程中。

二、工法特点电缆绝缘穿刺线夹配电线路施工工法的主要特点如下：1. 施工简洁：不需要使用传统的绝缘剥皮和焊接技术，而是通过穿刺线夹将电缆直接连接到配电线路上，减少了施工工序。

2. 效率高：通过采用特殊的穿刺线夹，大大提高了施工的效率和速度，节省了人力物力。

3. 成本低：相比传统的绝缘剥皮和焊接工艺，电缆绝缘穿刺线夹施工工法可以节约大量材料和人力成本，降低了工程造价。

4. 可靠性强：电缆绝缘穿刺线夹具有良好的电气性能和抗震抗风能力，适应各种复杂环境。

三、适应范围电缆绝缘穿刺线夹配电线路施工工法适用于较低电压等级（10kV以下）的电缆绝缘穿刺线夹接线施工。

尤其适用于城市配电线路的建设和改造工程。

四、工艺原理电缆绝缘穿刺线夹配电线路施工工法的工艺原理是将电缆绝缘穿刺线夹直接安装在配电线路上，通过锁紧装置形成可靠的连接。

这样可以实现电缆的快速、安全接入，确保电气连接的稳定和可靠。

五、施工工艺电缆绝缘穿刺线夹配电线路施工工法的施工阶段如下：1. 施工前准备：对施工现场进行准备，清理、整理工地，检查线路的绝缘状况。

2. 电缆铺设：根据设计要求将电缆铺设到配电线路区域，并进行绝缘处理。

3. 穿刺线夹安装：选择合适的穿刺线夹，根据电缆规格和线路特点进行安装，确保安装的位置稳固可靠。

4. 连接测试：进行线路的接地测试和极性测试，确保连接的正确和可用。

5. 施工结束：清理施工现场，记录工程资料，验收并交付使用。

六、劳动组织电缆绝缘穿刺线夹配电线路施工工法的施工需要合理组织分工，包括工地负责人、施工人员、安全监督人员等。

应确保各工种人员的安全和施工任务的协调进行。

七、机具设备电缆绝缘穿刺线夹配电线路施工工法所需的机具设备主要包括电缆穿刺线夹、工具箱、电动工具（如扳手、钳子）等。

建筑电气绝缘穿刺线夹施工工法建筑电气绝缘穿刺线夹施工工法一、前言建筑电气绝缘穿刺线夹施工工法是一种常用于建筑电气工程中的方法，旨在确保电力输送的安全和稳定。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点建筑电气绝缘穿刺线夹施工工法具有以下几个特点：1. 灵活性高：可以根据不同的电气工程需求进行灵活应用，适用于不同规模和需求的建筑项目。

2. 施工便捷：相比传统的电线连接方法，绝缘穿刺线夹施工工法对于连接操作更为简便，大大提高了施工效率。

3. 可靠性强：利用优质的绝缘材料，保证电线连接的绝缘效果达到标准要求，保证电气设备的正常运行，并提高了安全性。

4. 空间利用率高：绝缘穿刺线夹施工工法减少了电缆连接所占用的空间，提高了建筑空间的利用效率。

5. 经济效益好：绝缘穿刺线夹的使用寿命较长，维修成本低，同时施工周期也较短，可以节省施工成本和时间。

三、适应范围建筑电气绝缘穿刺线夹施工工法适用于各类建筑电气工程，包括住宅、商业建筑、工业厂房等。

无论是新建项目还是旧建筑改造，都可以采用该工法实施电气线路的连接。

四、工艺原理建筑电气绝缘穿刺线夹施工工法的核心原理是利用绝缘穿刺线夹将电线端部进行连接。

该工法采用优质绝缘材料进行线夹的制作，通过钢丝钻孔和穿刺线夹的结构设计，将电线固定在线夹的内部，并确保电线与线夹之间的绝缘效果。

这样可以实现电线之间的连接，同时防止负载过大时电线脱落或短路的情况发生。

五、施工工艺1. 准备工作：清理施工现场，准备所需的机具设备和材料。

2. 测量定位：根据设计要求，在墙面或地面上测量标记出电线的走向和连接点位置。

3. 钻孔穿线：使用齿轮电钻等机具，在标记的位置上钻孔，为电线的通道做好准备。

4. 穿刺线夹安装：将线夹进行预处理，穿线孔应与电线直径相匹配，在预先钻好的孔洞中将线夹插入。

5. 电线连接：将电线一端与线夹连接，确保连接紧固，并采取相应的绝缘措施。

绝缘穿刺线夹的安装方法1.准备工作：-清理工作区域，确保安装环境干净、整洁，没有杂物和灰尘。

-检查绝缘穿刺线夹的质量和型号，确保符合安装要求。

-确定安装位置，并进行必要的测量和标记。

2.安装材料准备：-绝缘穿刺线夹-电动螺丝刀或手动螺丝刀-水平仪、测量工具-橡胶手套、绝缘胶带3.安装步骤：此处以安装在电线杆上为例进行介绍。

-第一步：确定安装位置。

使用水平仪进行水平测量，然后使用测量工具进行垂直测量，将绝缘穿刺线夹的安装位置标记在电线杆上。

-第二步：打孔。

使用钻孔机在电线杆上钻孔，孔的直径应与绝缘穿刺线夹的直径相匹配。

确保钻孔平直、无毛刺。

-第三步：安装绝缘穿刺线夹。

将绝缘穿刺线夹放置在钻孔处，确保其孔位正确对准钻孔。

使用螺丝刀将螺丝拧紧，固定绝缘穿刺线夹。

确保螺丝拧紧不松动，但也不要过度拧紧，以免损坏线夹。

-第四步：连接电缆。

根据需要，剥去电缆绝缘层的一部分，露出内部导体。

将导体插入绝缘穿刺线夹的孔中，将电缆固定在线夹内。

-第五步：绝缘处理。

使用橡胶手套保护自己，并使用绝缘胶带将绝缘层包裹住绝缘穿刺线夹和电缆连接点，确保绝缘层完好，避免电击和短路等事故。

-第六步：检查工作。

检查已安装的绝缘穿刺线夹和电缆连接点是否牢固，无松动和损坏。

使用测量工具检查连接的电缆是否符合规定的尺寸要求。

4.安全注意事项：-在进行安装操作前，务必确保安全帽和绝缘手套已经穿戴好。

-如果在安装过程中发现绝缘穿刺线夹存在缺陷或损坏，请立即停止工作，并更换为新的线夹。

-安装人员应具有一定的电力知识和操作经验，以确保安装工作的安全性和质量。

正确使用绝缘穿刺线夹链接：/tech/36278.html正确使用绝缘穿刺线夹当前，在新农村电气化建设改造中大量采用架空绝缘导线，使农村电网绝缘化率大幅提高。

在架空绝缘导线施工过程中，广泛采用绝缘穿刺线夹进行线路搭接。

但实际安装过程中，往往因为操作不当，导致接触不良、导线卡断等后果。

现根据实际工作经验谈谈正确使用绝缘穿刺线夹的几个要领。

恰当选择规格根据搭接导线和主干导线的规格型号选择好相对应的绝缘穿刺线夹，不能把高压绝缘穿刺线夹用在低压电网上，也不能把低压绝缘穿刺线夹用在高压电网上。

由于高压绝缘导线的绝缘层比低压绝缘导线的绝缘层厚得多，使用后会出现接触不良、甚至不通电的情况，或者出现把规格较小导线卡断的现象。

使用专用力矩扳手在绝缘穿刺线夹安装过程中，一定要施用专用力矩扳手夹紧绝缘穿刺线夹，在线夹与导线接触到位后，力矩螺母自动断裂脱离，这样夹紧后接触良好紧密且不会卡伤导线。

如果使用其他普通扳手(如活络扳手)进行施工，会由于用力不均匀，拧紧螺丝会提前断裂或不断裂。

也会造成接触不良，或是造成导线卡伤卡断。

线夹只准一次使用由于穿刺型绝缘线夹的力矩螺母有里外两层组成，外层则的力矩螺母是只能夹紧线夹用的。

在两根导线搭接时随着螺母的拧紧，穿刺线夹的刺针穿过导线绝缘层后碰在导线金属体上，其针头会变形变钝受到阻力增大，达到设计好的预定值时外层则的力矩螺母断开。

里层的力矩螺母是在拆卸绝缘穿刺线夹时用的，如果第二次再使用就无法保证两根导刚好紧密接触。

辅助技术措施要到位由于绝缘导线在遭雷击时，泄放雷电流困难容易造成断线，所以在线路五档及以上时要在其首端、未端、中间加装避雷器。

在线路检修中挂临时工作接地线比较困难，为在线路检修时便于做安全技术措施，要在适当的位置预先装好穿刺形接地环。

原文地址：/tech/36278.html页面 1 / 1。

简便的安装绝缘穿刺线夹是一种为低压绝缘线（缆）的连接而专门设计的产品，通过刺破线 （缆）的绝缘层而连接主线和支线，具有如下性能特点：1、采用穿刺结构，安装简单，绝缘导线无需剥皮2、线夹为自密封结构，防潮、防水、防腐蚀，延长了绝缘导线及线夹的 使用寿命，在 水下30cm 深处加载6KV 电压持续1分钟，绝缘无击穿现 象。

:号溟辽黒圧调节至合适忖胃 2.把舌遗毛乍据办鱼电琳褐套中3,插入主耀,如果主絃电魏有两层瞬层’ 则把搔入端的第一层籍集层剥去一定长度一1先用手施紧甥母'瞬夹固定在合适位置氐用尺寸祁应的喬筒扳手护紧蛭曲乩讎蠶用力旄紧蛭域直到顶踹断裂脱落」^*^»angsl217.51. com3、产品采用特制力矩螺母，其稳定的穿刺压力既能保证有效的穿刺又能在不损伤线（缆）的同时，保证最小的接触电阻和热循环状态。

施工质量不受施工人员技术水平影响，确保连接可靠。

4、接触刀片选用镀锡铜合金，不仅能保证足够的接触面，而且适用于铜、铝的过渡。

5、绝缘壳体玻璃纤维以增强本体强度，抗光照及环境老化。

绝缘强度可以达到6KV。

机械实验表明在导线的拉断力下，线夹没有破裂。

6、电气接触电阻小，在大电流情况下，线夹的温升小于连接导体的温升。

冲击电流可达15KA。

7、线夹穿刺面采用弧形设计，适用于同径、异径线（缆）的连接，连接范围广，可从mm6 —mm150。

現■杆穿剌蜒喪的安養CT昨将主竝371尺节孟、谊恋也伸戛帛用哽恆上.J用曲芦如匸佇紧H阳」1」扯寸*注猶想牛囉爭鼻低次日歩性-!..5當拧匮對一足』度制怕鬣力摩产品。

穿刺线夹安装方法
准备：
1、组织施工技术交底和施工安全教育。

2、根据主干线和分支线横截面积大小，正确选择穿刺线夹型号。

3、准备必要工具和辅材。

顺序：
1、根据穿刺分支位置剥除主干电缆外护套。

2、剥除分支电缆外护套。

3、安装穿刺线夹。

电缆外护套剥除长度
单芯电缆外护套剥除长度（穿刺线夹壳体宽度=穿刺线夹密封胶垫宽度，多芯电缆外护套剥除长度 < 50D，D：电缆直径）。

步骤：
（以欧卡姆绝缘穿刺线夹图例展示）
第一步将分支线插入到防护帽内部至顶端。

第二步选好分支位置，将主线正确卡入穿刺线夹。

第三步用套筒扳手平稳、匀速拧紧扭矩螺栓。

第四步将扭矩螺栓外六角帽拧紧至自动断落。

（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。

可复制、编制，期待你的好评与关注）。

住宅工程绝缘穿刺线夹施工工法江苏扬安集团股份有限公司丁惠亮杭春明梁鹤中周友全1.前言在住宅工程中，供电主干线路的安装方法有母线槽连接、T接箱连接及预分支电缆连接，而采用绝缘穿刺线夹连接与上述几种方法比较不仅简便快捷，提高工作效率、节约成本，而且能满足供电的可靠性、安全性。

采用本工艺施工的三个住宅楼质量得到建设方、监理的认可，验收一次性通过。

论文《绝缘穿刺线夹在建设工程中的应用》获扬州市论文交流三等奖。

2.特点住宅楼供电主干线与进表箱支线采用绝缘穿刺线夹连接和传统连接方式比较主要有以下特点：2.1安装简便快捷，只需采用专用套筒扳手即可；2.2不破坏电缆绝缘层，保证供电安全可靠；2.3安装位置可调节，不受空间限制，甚至可以带电作业；2.4安装质量受施工人员技术水平影响较小；2.5材料成本低、工作效率高。

3.适用范围住宅楼主干线与层表箱之间的线缆连接。

4.工艺原理绝缘穿刺线夹施工的连接原理是通过把干线与支线的相线与相线、零线与零线、保护线与保护线分别可靠连接，从而起有效的连接过渡作用，其适用于同（异）径线缆连接（1.5mm2~240mm2）及铜与铜、铝与铝、铜与铝的连接过渡。

将干线与支线的放入相应型号的线夹内，采用专用套筒扳手拧紧力矩螺母的螺帽，直至螺母顶端断裂脱落，以使刀片与线缆铜芯深入交叉多点接触，保证电气可靠连接（图5.2.7）。

5.施工工艺流程及操作要点：在竖井桥架及层表箱体安装完毕的情况下，穿刺线夹安装的程序如下5.1准备工作5.1.1将电缆主干线直接引入本条电缆所对应的最高层，电缆末端采用热缩绝缘套管进行封堵。

5.1.2将支线引入相应的层表箱。

5.1.3剥开主干线及支线的电缆外皮并在各层采用相对应型号的电缆卡进行两点固定，使得电缆在各层受力均匀。

5.2安装步骤5.2.1将线夹打开一定的角度，根据电缆管径螺母调节至合适位置如图5.2.1所示。

5.2.2将支线完全插入到电缆帽套中（支线为BV塑铜线则无需剥皮，若采用电缆则事先剥去电缆外皮）如图5.2.2所示。

简便的安装
1.把线夹螺母调节至合适位置
2.把支线完全插入到电缆帽套中
3.插入主线,如果主线电缆有两层绝缘层, 则把插入端的第一层绝缘层剥去一定长度.
4.先用手旋紧螺母,把线夹固定在合适位置
5.用尺寸相应的套筒扳手旋紧螺母
6.继续用力旋紧螺母直到顶端断裂脱落,
安装完成
为什么要选择绝缘穿刺线夹(IPC)
4.1.安装简便
不需要剥去电费的绝缘皮即可做电缆分支,接头完全绝缘,不需截断主电缆,可在电缆任意位置做分支,安装简便可靠,只需用套筒扳手可带电安装.
4.2.使用安全
接头耐扭曲、防震、防火、防水、防电化腐蚀老化，无需维护，已成功使用30年
4.3.节约成本
安装空间极小，节省桥架和土建费用，建筑中应用，不需要终端箱、分线箱，不需电缆返线，节省电缆投资，电缆+线夹的费用低于其他供电系统。

电缆绝缘穿刺线夹的施工应用作者：卢铭辉来源：《科技创新与应用》2017年第03期摘要：电缆绝缘穿刺线夹是我国近几年从国外引进和自主开发出来代替预分支电缆和传统连接的一种新型连接器，文章结合工程实例，对电缆绝缘穿刺线夹的技术要点，技术指标和特点、并通过质量调研活动，解决了工程上存在的质量问题，创造了一定的经济效益。

供相关人员参考。

关键词：电缆；穿刺线夹；导电性强；安全；节能前言电缆绝缘穿刺线夹早已在发达国家大量使用，并已有37年安全运行的历史，大量应用于建筑物内配电、室外架空线路和电缆直埋线路，电气性能产品符合IEC及欧洲电气标准。

采用电缆作为中小型高层建筑的竖向大容量供电干线，使用电缆绝缘穿刺技术作为新型电缆分支，使供电线路具有最佳性能价格比，使供电方式多样化，满足各种建筑物和不同环境的配电需求，达到最佳的社会效益、经济效益和环境效益。

电缆绝缘穿刺线夹近几年从国外引进我国，适用于小容量动力与照明供电系统的新型电缆T接产品。

1 电缆绝缘穿刺线夹的概述1.1 电缆绝缘穿刺线夹技术要点电缆绝缘穿刺线夹主要用于建筑配电、隧道照明等电缆分支。

将需要对接的两根电缆剥去电缆保护层和铠甲，将其中需对接的一对电缆线（带绝缘层）置于线夹的两组穿刺接触刀片内（图1电缆对接），用专用扳手拧紧力矩螺母，此时，经过精确力度计算的线夹紧固力矩螺母当拧至最佳穿刺力度时，力矩螺母便会自动脱落，两组穿刺刀片刺破电缆线绝缘层与电缆紧密接触（图1穿刺效果），两组刀片之间通过内部特制金属片实现连通（图1穿刺效果剖面图）。

采用电缆穿刺线夹施工时，首先在电缆确定好主线的分支位置处剥去200mm-500mm护套，将其露出电缆支线（无需剥去电缆支线的绝缘层），然后将分支电缆插入具有防水功能的支线帽内，再将线夹固定在主线分支处，在连接处用手拧紧线夹螺母，最后用套筒板手套在固定线夹的下端并用另一套筒板手按顺时针拧紧线夹上的力矩螺母，当穿刺刀片与金属导体的接触达到最佳效果时力矩螺母便会自动断离。

电缆绝缘穿刺连接器的制作施工工法电缆绝缘穿刺连接器的制作施工工法一、前言电缆绝缘穿刺连接器是一种用于电力电缆连接的特殊装置，广泛应用于电力、通信、石油、化工等行业。

本文将介绍电缆绝缘穿刺连接器的制作施工工法，包括工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点电缆绝缘穿刺连接器制作施工工法具有以下特点：1. 采用绝缘穿刺技术，无需剥皮、剥绝缘层，减少了操作工序和工作量。

2. 相对于传统连接方式，穿刺连接器具有连接可靠、操作简便、维护方便等优点。

3. 使用穿刺连接器可避免因接头疏松、温度升高等问题导致的电缆故障。

4.穿刺连接器能够有效提高电能传输效率，减小能耗损失。

三、适应范围电缆绝缘穿刺连接器适用于各种类型的低压、中压和高压电缆连接，包括聚乙烯绝缘电缆、交联聚乙烯绝缘电缆、绝缘良好的橡套电缆等。

四、工艺原理电缆绝缘穿刺连接器的制作施工工法基于以下工艺原理：1. 穿刺连接器上装有导电插头，通过穿刺电缆绝缘层，与电缆内部导体直接接触，实现电缆的连接。

2. 穿刺连接器上的导电插头采用导电合金材料制成，具有良好的传导性能和耐腐蚀性能。

3. 在穿刺连接器外部设置绝缘层和密封装置，确保连接的绝缘性和密封性。

五、施工工艺1. 准备工作：查看所需连接的电缆类型和规格，准备相应的穿刺连接器和其他所需材料和工具。

2. 清洁电缆表面：使用清洁布或细砂布清洁电缆表面，去除尘土和污垢。

3. 定位和标记：根据设计要求，确定穿刺连接器的位置和数量，并在电缆表面做相应的标记。

4. 穿刺连接器安装：根据标记的位置，使用专用工具将穿刺连接器安装在电缆上，并确保连接器与电缆表面贴合紧密。

5. 密封装置安装：在穿刺连接器外部安装绝缘层和密封装置，确保连接的绝缘性和密封性。

6. 测试和检查：使用适当的测试仪器对连接进行电气测试和绝缘性能测试，确保连接质量符合要求。

7. 资料整理：对连接完成的电缆进行资料整理和档案管理，包括连接位置、连接日期、测试结果等。

绝缘穿刺线夹安装规范
■ 严格参照华北标准图集《内线工程92DQ5-1》和建筑部标准图集《电气竖井设备安装04D701-1》有关穿刺线夹的要求实施安装。

■ 剥除多芯电缆的外护套时，严禁割伤线芯的绝缘层，万一损伤后应及时按照一般电缆绝缘补救规范处理，并接受绝缘测试。

■ 外套的剥除长度应不大于50倍的电缆直径，在安装方便的同时尽量减少剥除长度。

■ 单芯电缆的外护套也应剥除，但剥除长度稍大于穿刺线夹的宽度即可。

■ 外护套剥除后，应同时剪除裸露的电缆敷料，两端口用绝缘塑料胶带缠绕包裹，以不露出电缆内填充敷料为准。

■ 在多条电缆并行安装的井道内，多个穿刺线夹的安装位置应不在同一平面或立面，应保持3倍以上的电缆外径的距离，错开安装位置，以减少堆积占用的安装体积。

■ 用13号、17号封闭扳手、眼镜扳手、套筒扳手紧固穿刺线夹的力矩螺母直至脱落。

力矩螺母脱落前，严禁使用开口扳手、活动扳手、老虎钳等紧固螺母，遇到较硬电缆绝缘皮时，可以适当紧固力矩螺母下的大螺母，以不压裂线夹壳体为准（通常3圈以内）。

■ 紧固双力矩螺母的穿刺线夹时，对两个螺母应交替拧紧，尽量保持压力的平衡。

■ 支电缆应留有一定余量后剪裁，但不应在井道桥架内盘卷。

■ 以电缆绝缘层的颜色或编号为准，严格检查对应支缆线的相位后再拧紧穿刺线夹。

■ 支电缆的外护套也应剥除，剥除断口主缆平齐，同时严禁割伤线芯的绝缘层。
