如何构建一个WinCC冗余项目

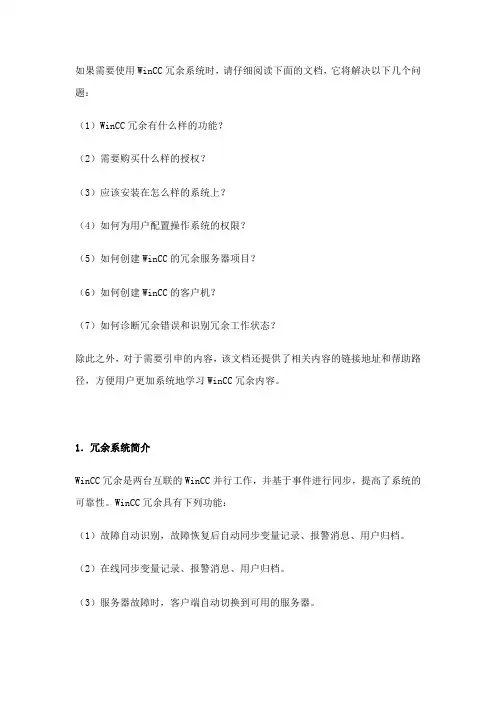

如果需要使用WinCC冗余系统时，请仔细阅读下面的文档，它将解决以下几个问题：（1）WinCC冗余有什么样的功能？（2）需要购买什么样的授权？（3）应该安装在怎么样的系统上？（4）如何为用户配置操作系统的权限？（5）如何创建WinCC的冗余服务器项目？（6）如何创建WinCC的客户机？（7）如何诊断冗余错误和识别冗余工作状态？除此之外，对于需要引申的内容，该文档还提供了相关内容的链接地址和帮助路径，方便用户更加系统地学习WinCC冗余内容。

1．冗余系统简介WinCC冗余是两台互联的WinCC并行工作，并基于事件进行同步，提高了系统的可靠性。

WinCC冗余具有下列功能：（1）故障自动识别，故障恢复后自动同步变量记录、报警消息、用户归档。

（2）在线同步变量记录、报警消息、用户归档。

（3）服务器故障时，客户端自动切换到可用的服务器。

（4）自动识别伙伴服务器的状态，并实时显现主备服务器的工作状态。

（5）自动生成系统故障信息，及时发现服务器软件故障。

如果项目中有上述需求，WinCC冗余可以方便项目的实施。

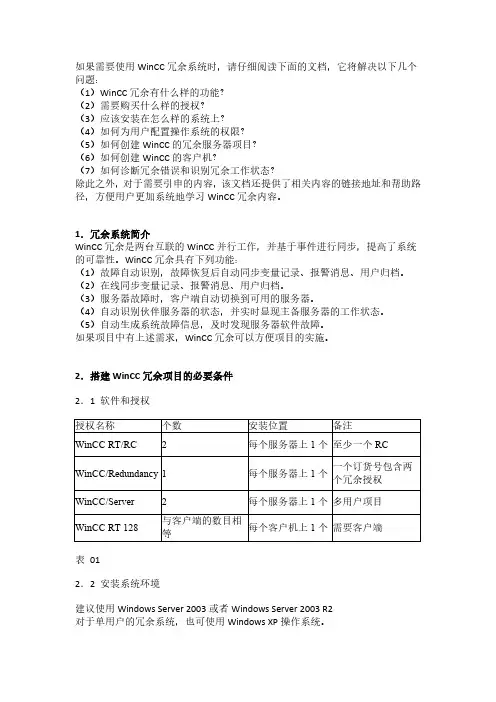

2．搭建WinCC冗余项目的必要条件2．1 软件和授权授权名称个数安装位置备注WinCC RT/RC2每个服务器上1个至少一个RCWinCC/Redundancy1每个服务器上1个一个订货号包含两个冗余授权WinCC/Server2每个服务器上1个多用户项目WinCC RT 128与客户端的数目相等每个客户机上1个需要客户端表012．2 安装系统环境建议使用Windows Server 2003或者Windows Server 2003 R2对于单用户的冗余系统，也可使用Windows XP操作系统。

更详细的兼容性列表，可以参考：87957163．组态WinCC冗余系统3．1 创建Windows用户在两台服务器上，创建相同的用户名和密码。

步骤：（1）在Windows开始 管理工具 计算机管理里面打开本地用户和组图01（2）创建一个新用户或者使用默认的Administrator（3）对于新建用户，在隶属于中，为用户分配Administrator，SIMATIC HMI和SQLServer2005MSSQLUSER$本地计算机名称$WinCC三个用户组。

WinCC冗余服务器⒈简介●目的：本文档旨在提供关于WinCC冗余服务器的详尽信息，并指导用户进行安装、配置和维护。

●范围：本文档适用于WinCC冗余服务器的安装和配置。

涵盖了硬件要求、软件安装、配置步骤等内容。

⒉系统要求●硬件要求：列出所需的服务器硬件要求，包括CPU、内存、硬盘和网络适配器等。

●软件要求：列出所需的操作系统和其他依赖软件，例如WinCC版本、操作系统补丁等。

⒊安装准备●硬件准备：描述如何安装服务器硬件，并满足系统要求。

●软件准备：说明如何获取和准备所需的WinCC冗余服务器软件和许可证。

⒋安装过程●步骤1：说明如何运行安装程序，并选择安装类型（Typical、Custom等）。

●步骤2：描述如何阅读并接受许可协议，并指导用户完成安装向导。

●步骤3：介绍如何配置服务器参数，例如IP地址、主机名等。

●步骤4：指导用户进行数据库配置和连接选项设置。

⒌配置冗余服务器●步骤1：解释什么是冗余服务器，并列出其优点和适用场景。

●步骤2：说明如何配置主服务器，包括添加监控对象、定义报警和事件，设定历史数据处理等。

●步骤3：说明如何配置辅助服务器，并将其连接到主服务器上。

⒍数据同步与备份●步骤1：描述如何设置数据同步策略，使主服务器和辅助服务器之间的数据保持一致。

●步骤2：介绍冗余服务器的备份机制，包括定期备份和紧急备份。

⒎故障恢复●步骤1：列出可能的故障情景，并提供解决方法。

●步骤2：说明如何进行故障切换，使辅助服务器接替主服务器的功能。

⒏系统维护●步骤1：介绍如何进行系统更新和升级，包括WinCC冗余服务器和相关软件的更新。

●步骤2：提供一些建议和实践，以确保系统的稳定性和安全性。

1、本文档涉及附件：2、本文涉及的法律名词及注释：●列出法律名词和相关注释，以便读者了解相关法律条文的含义。

冗余系统配置冗余系统配置步骤如下:1、用移动存储设备将一个组态好的项目复制服务器;2、打开刚复制过来的项目,找到里面的*.mcp文件,并双击将之打开;3、双击“冗余”;4、在打开的画面中填写、勾选相关的内容之后,单击“确定”;5、左击“服务器数据”;6、将右面编辑窗口中的前项目删除;7、右击“服务器数据”,在弹出的菜单里选择“创建”,并单击“确定”关闭对话框;8、右击“服务器数据”,在弹出的对话框中选择“隐含更新”选项,并将里面的复选框都勾选,单击“确定”关闭对话框;9、双击项目浏览窗口的“用户管理器”;10、右击“Administrator-Group”,在弹出得菜单项中选择“添加用户”;11、输入“用户名****”与“密码****”,单击“确定”关闭对话框;12、选中“远程激活”与“远程组态”;13、右击项目浏览器中的“计算机”,出现“添加新计算机”选项;14、添加计算机名“PC01”、“PC02”、“PC03”“PC04”、“PC05”、“PC08”、“PC10”15、右击“S1”,在弹出的菜单里选择“属性”;16、选择“图形运行系统”,在出现的“属性”栏中勾选“全屏”,在“起始画面”项点击“浏览”,选择“登陆界面.PDL”,单击“确定”关闭对话框;17、打开项目复制器Project Duplicator;18、将项目复制到伙伴服务器的共享文件夹的Project目录下;19、单击工具栏上的“激活运行”按钮,运行项目;20、打开备份服务器的项目,按照配置服务器的步骤配置备份服务器,配置完成以后运行项目就可以了;21、接下来就需要配置客户机了,每台客户机都需要进行配置。

注:一定要在主服务器完全运行起来以后再配置备份服务器上的项目客户机的配置客户机的配置步骤:1、退出原来的项目;2、运行WinCC Explorer应用程序;3、新建“客户端项目”→输入“项目名称”(命名方式为PC01-1101) →创建;4、单击工具栏上的“打开”按钮→在弹出的对话框中选择“网络邻居”→找到“Project”文件夹→双击要运行的项目文件夹→双击应用程序;剩下步骤与服务器配置类似,不再赘述。

如果需要使用WinCC冗余系统时，请仔细阅读下面的文档，它将解决以下几个问题：（1）WinCC冗余有什么样的功能？（2）需要购买什么样的授权？（3）应该安装在怎么样的系统上？（4）如何为用户配置操作系统的权限？（5）如何创建WinCC的冗余服务器项目？（6）如何创建WinCC的客户机？（7）如何诊断冗余错误和识别冗余工作状态？除此之外，对于需要引申的内容，该文档还提供了相关内容的链接地址和帮助路径，方便用户更加系统地学习WinCC冗余内容。

1．冗余系统简介WinCC冗余是两台互联的WinCC并行工作，并基于事件进行同步，提高了系统的可靠性。

WinCC冗余具有下列功能：（1）故障自动识别，故障恢复后自动同步变量记录、报警消息、用户归档。

（2）在线同步变量记录、报警消息、用户归档。

（3）服务器故障时，客户端自动切换到可用的服务器。

（4）自动识别伙伴服务器的状态，并实时显现主备服务器的工作状态。

（5）自动生成系统故障信息，及时发现服务器软件故障。

如果项目中有上述需求，WinCC冗余可以方便项目的实施。

2．搭建WinCC冗余项目的必要条件2．1 软件和授权表 012．2 安装系统环境建议使用Windows Server 2003或者Windows Server 2003 R2对于单用户的冗余系统，也可使用Windows XP操作系统。

更详细的兼容性列表，可以参考：87957163．组态WinCC冗余系统3．1 创建Windows用户在两台服务器上，创建相同的用户名和密码。

步骤：（1）在Windows开始管理工具计算机管理里面打开本地用户和组图 01（2）创建一个新用户或者使用默认的Administrator（3）对于新建用户，在隶属于中，为用户分配Administrator，SIMATIC HMI和SQLServer2005MSSQLUSER$本地计算机名称$WinCC三个用户组。

对于默认Administrator用户，检查是否属于上述三个组。

WinCC客户端与冗余办事器设置装备摆设步调主办事器CP1623网卡设置装备摆设1.在办事器端设置CP1623网卡IP地址2.在Configuration Console（组态掌握台）中设置CP1623网卡模块模式为组态模式,修正索引编号后点击运用.此时打开Station Configurator（站组态编辑器）,显示如下3.在Configuration Console（组态掌握台）中设置S7ONLINE拜访点为PC internal local4.在Station Configurator（站组态编辑器）中添加类型为WinCC运用程序的组件,并修正索引编号.此时Station Configurator（站组态编辑器）显示如下5.在Station Configurator（站组态编辑器）中修正站名,与盘算机名雷同.6.在Step7中设置PG/PC接口为PC internal local7.在Step7中打开主服器硬件组态,设置CP1623网卡的IP地址与MAC地址.编译并下载下载完成后,打开Station Configurator（站组态编辑器）显示如下8.在Step7中打开收集组态,编译后选中办事器,下载.下载完成后,打开Station Configurator（站组态编辑器）显示如下9.在办事器端从新设置CP1623网卡IP地址,IP地址与Step7硬件组态中不克不及反复.IP地址修正完成后,打开Configuration Console（组态掌握台）中地址,如下图所示备用办事器CP1623网卡设置装备摆设备用办事器设置装备摆设步调除第4步与主办事器不合,其余均雷同.4. 在Station Configurator（站组态编辑器）中添加类型为WinCC运用程序（待机）的组件,并修正索引编号.。

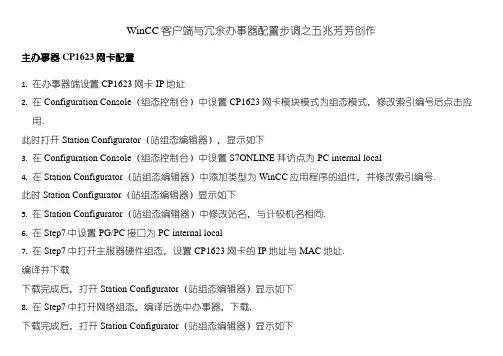

WinCC客户端与冗余办事器配置步调之五兆芳芳创作主办事器CP1623网卡配置1.在办事器端设置CP1623网卡IP地址2.在Configuration Console（组态控制台）中设置CP1623网卡模块模式为组态模式，修改索引编号后点击应用.此时打开Station Configurator（站组态编辑器），显示如下3.在Configuration Console（组态控制台）中设置S7ONLINE拜访点为PC internal local4.在Station Configurator（站组态编辑器）中添加类型为WinCC应用程序的组件，并修改索引编号.此时Station Configurator（站组态编辑器）显示如下5.在Station Configurator（站组态编辑器）中修改站名，与计较机名相同.6.在Step7中设置PG/PC接口为PC internal local7.在Step7中打开主服器硬件组态，设置CP1623网卡的IP地址与MAC地址.编译并下载下载完成后，打开Station Configurator（站组态编辑器）显示如下8.在Step7中打开网络组态，编译后选中办事器，下载.下载完成后，打开Station Configurator（站组态编辑器）显示如下9.在办事器端重新设置CP1623网卡IP地址，IP地址与Step7硬件组态中不克不及重复.IP地址修改完成后，打开Configuration Console（组态控制台）中地址，如下图所示备用办事器CP1623网卡配置备用办事器配置步调除第4步与主办事器不合，其余均相同.4. 在Station Configurator（站组态编辑器）中添加类型为WinCC应用程序（待机）的组件，并修改索引编号.。

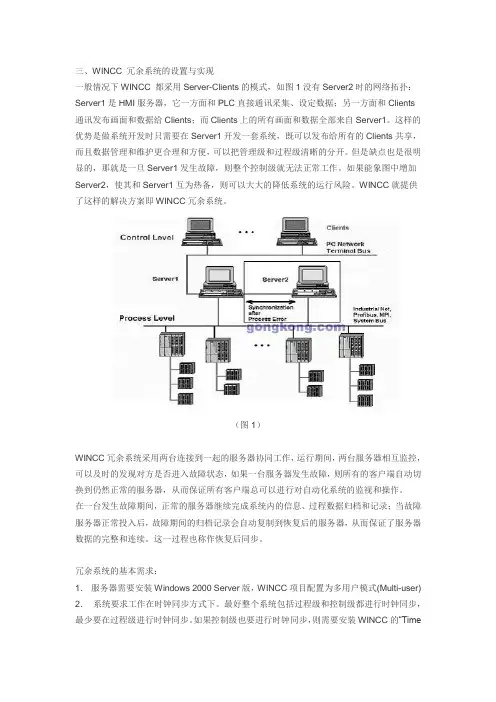

三、WINCC 冗余系统的设置与实现一般情况下WINCC 都采用Server-Clients的模式，如图1没有Server2时的网络拓扑：Server1是HMI服务器，它一方面和PLC直接通讯采集、设定数据；另一方面和Clients通讯发布画面和数据给Clients；而Clients上的所有画面和数据全部来自Server1。

这样的优势是做系统开发时只需要在Server1开发一套系统，既可以发布给所有的Clients共享，而且数据管理和维护更合理和方便，可以把管理级和过程级清晰的分开。

但是缺点也是很明显的，那就是一旦Server1发生故障，则整个控制级就无法正常工作。

如果能象图中增加Server2，使其和Server1互为热备，则可以大大的降低系统的运行风险。

WINCC就提供了这样的解决方案即WINCC冗余系统。

（图1）WINCC冗余系统采用两台连接到一起的服务器协同工作，运行期间，两台服务器相互监控，可以及时的发现对方是否进入故障状态，如果一台服务器发生故障，则所有的客户端自动切换到仍然正常的服务器，从而保证所有客户端总可以进行对自动化系统的监视和操作。

在一台发生故障期间，正常的服务器继续完成系统内的信息、过程数据归档和记录；当故障服务器正常投入后，故障期间的归档记录会自动复制到恢复后的服务器，从而保证了服务器数据的完整和连续。

这一过程也称作恢复后同步。

冗余系统的基本需求：1．服务器需要安装Windows 2000 Server版，WINCC项目配置为多用户模式(Multi-user) 2．系统要求工作在时钟同步方式下。

最好整个系统包括过程级和控制级都进行时钟同步，最少要在过程级进行时钟同步。

如果控制级也要进行时钟同步，则需要安装WINCC的“Timesynchronization”选项。

3．从PLC来的报警信息必须包含时间帧信息，在PLC程序内用报警块触发信息就包含时间帧信息。

4．两个Server必须分别连接到PLC，这样下级的过程数据和信息可以并行的传送到Server 5．两个Server都需要安装WINCC “Redundancy”选项6．两个Server在功能的配置上需要完全相同7．每一个用户归档都要指定唯一的字段用来保存最后变化的时间时钟同步，简单的说就是在一个系统内所有的具有时钟的站点都工作在相同的时间系统上。

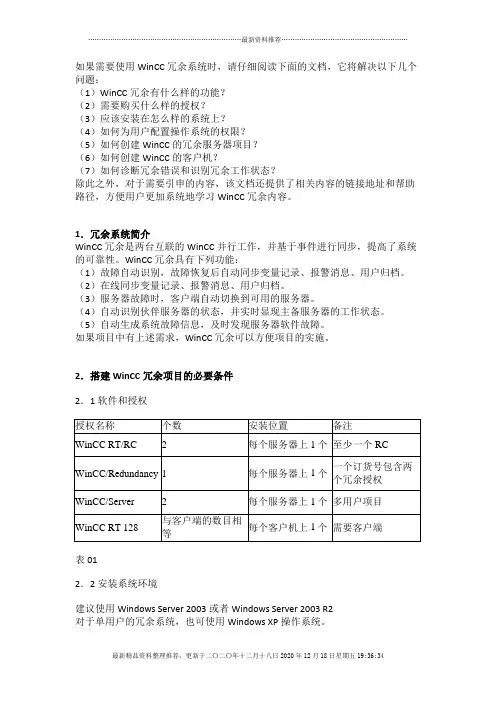

如果需要使用WinCC冗余系统时,请仔细阅读下面的文档,它将解决以下几个问题:(1)WinCC冗余有什么样的功能？(2)需要购买什么样的授权？(3)应该安装在怎么样的系统上？(4)如何为用户配置操作系统的权限？(5)如何创建WinCC的冗余服务器项目？(6)如何创建WinCC的客户机？(7)如何诊断冗余错误与识别冗余工作状态？除此之外,对于需要引申的内容,该文档还提供了相关内容的链接地址与帮助路径,方便用户更加系统地学习WinCC冗余内容。

1.冗余系统简介WinCC冗余就是两台互联的WinCC并行工作,并基于事件进行同步,提高了系统的可靠性。

WinCC冗余具有下列功能:(1)故障自动识别,故障恢复后自动同步变量记录、报警消息、用户归档。

(2)在线同步变量记录、报警消息、用户归档。

(3)服务器故障时,客户端自动切换到可用的服务器。

(4)自动识别伙伴服务器的状态,并实时显现主备服务器的工作状态。

(5)自动生成系统故障信息,及时发现服务器软件故障。

如果项目中有上述需求,WinCC冗余可以方便项目的实施。

2.搭建WinCC冗余项目的必要条件2.1 软件与授权表012.2 安装系统环境建议使用Windows Server 2003或者Windows Server 2003 R2对于单用户的冗余系统,也可使用Windows XP操作系统。

更详细的兼容性列表,可以参考:3.组态WinCC冗余系统3.1 创建Windows用户在两台服务器上,创建相同的用户名与密码。

步骤:(1)在Windows开始管理工具计算机管理里面打开本地用户与组图01(2)创建一个新用户或者使用默认的Administrator(3)对于新建用户,在隶属于中,为用户分配Administrator,SIMATIC HMI与SQLServer2005MSSQLUSER$本地计算机名称$WinCC三个用户组。

对于默认Administrator用户,检查就是否属于上述三个组。

如何构建一个WinCC冗余项目显示订货号如果需要使用WinCC冗余系统时，请仔细阅读下面的文档，它将解决以下几个问题：（1）WinCC冗余有什么样的功能？（2）需要购买什么样的授权？（3）应该安装在怎么样的系统上？（4）如何为用户配置操作系统的权限？（5）如何创建WinCC的冗余服务器项目？（6）如何创建WinCC的客户机？（7）如何诊断冗余错误和识别冗余工作状态？除此之外，对于需要引申的内容，该文档还提供了相关内容的链接地址和帮助路径，方便用户更加系统地学习WinCC冗余内容。

1．冗余系统简介WinCC冗余是两台互联的WinCC并行工作，并基于事件进行同步，提高了系统的可靠性。

WinCC冗余具有下列功能：（1）故障自动识别，故障恢复后自动同步变量记录、报警消息、用户归档。

（2）在线同步变量记录、报警消息、用户归档。

（3）服务器故障时，客户端自动切换到可用的服务器。

（4）自动识别伙伴服务器的状态，并实时显现主备服务器的工作状态。

（5）自动生成系统故障信息，及时发现服务器软件故障。

步骤：（1）在Windows开始管理工具计算机管理里面打开本地用户和组图01（2）创建一个新用户或者使用默认的Administrator（3）对于新建用户，在隶属于中，为用户分配Administrator，SIMATIC HMI和SQLServer2005MSSQLUSER$本地计算机名称$WinCC三个用户组。

对于默认Administrator 用户，检查是否属于上述三个组。

图02注意：两个$之间的“本地计算机名称”不能包含@ 、- 、空格、中文字符，同时第一个字符必须是字母。

如果不满足上述要求，请右键点击我的电脑—〉属性—〉计算机名称—〉更改，修改计算机名称，并重新安装SQL Server。

3．2 创建一个WinCC项目创建一个WinCC单用户或者多用户项目，组态相应的WinCC功能。

3．3 冗余功能设置（1）激活冗余选项右键单击冗余，打开冗余，选中“激活冗余”复选框。

三、WINCC 冗余系统的设置与实现一般情况下WINCC 都采用Server-Clients的模式，如图1没有Server2时的网络拓扑：Server1是HMI服务器，它一方面和PLC直接通讯采集、设定数据；另一方面和Clients通讯发布画面和数据给Clients；而Clients上的所有画面和数据全部来自Server1。

这样的优势是做系统开发时只需要在Server1开发一套系统，既可以发布给所有的Clients共享，而且数据管理和维护更合理和方便，可以把管理级和过程级清晰的分开。

但是缺点也是很明显的，那就是一旦Server1发生故障，则整个控制级就无法正常工作。

如果能象图中增加Server2，使其和Server1互为热备，则可以大大的降低系统的运行风险。

WINCC就提供了这样的解决方案即WINCC冗余系统。

（图1）WINCC冗余系统采用两台连接到一起的服务器协同工作，运行期间，两台服务器相互监控，可以及时的发现对方是否进入故障状态，如果一台服务器发生故障，则所有的客户端自动切换到仍然正常的服务器，从而保证所有客户端总可以进行对自动化系统的监视和操作。

在一台发生故障期间，正常的服务器继续完成系统内的信息、过程数据归档和记录；当故障服务器正常投入后，故障期间的归档记录会自动复制到恢复后的服务器，从而保证了服务器数据的完整和连续。

这一过程也称作恢复后同步。

冗余系统的基本需求：1．服务器需要安装Windows 2000 Server版，WINCC项目配置为多用户模式(Multi-user) 2．系统要求工作在时钟同步方式下。

最好整个系统包括过程级和控制级都进行时钟同步，最少要在过程级进行时钟同步。

如果控制级也要进行时钟同步，则需要安装WINCC的“Timesynchronization”选项。

3．从PLC来的报警信息必须包含时间帧信息，在PLC程序内用报警块触发信息就包含时间帧信息。

4．两个Server必须分别连接到PLC，这样下级的过程数据和信息可以并行的传送到Server 5．两个Server都需要安装WINCC “Redundancy”选项6．两个Server在功能的配置上需要完全相同7．每一个用户归档都要指定唯一的字段用来保存最后变化的时间时钟同步，简单的说就是在一个系统内所有的具有时钟的站点都工作在相同的时间系统上。

如果需要使用WinCC冗余系统时，请仔细阅读下面的文档，它将解决以下几个问题：（1）WinCC冗余有什么样的功能？（2）需要购买什么样的授权？（3）应该安装在怎么样的系统上？（4）如何为用户配置操作系统的权限？（5）如何创建WinCC的冗余服务器项目？（6）如何创建WinCC的客户机？（7）如何诊断冗余错误和识别冗余工作状态？除此之外，对于需要引申的内容，该文档还提供了相关内容的链接地址和帮助路径，方便用户更加系统地学习WinCC冗余内容。

1．冗余系统简介WinCC冗余是两台互联的WinCC并行工作，并基于事件进行同步，提高了系统的可靠性。

WinCC冗余具有下列功能：（1）故障自动识别，故障恢复后自动同步变量记录、报警消息、用户归档。

（2）在线同步变量记录、报警消息、用户归档。

（3）服务器故障时，客户端自动切换到可用的服务器。

（4）自动识别伙伴服务器的状态，并实时显现主备服务器的工作状态。

（5）自动生成系统故障信息，及时发现服务器软件故障。

如果项目中有上述需求，WinCC冗余可以方便项目的实施。

2．搭建WinCC冗余项目的必要条件2．1 软件和授权表 012．2 安装系统环境建议使用Windows Server 2003或者Windows Server 2003 R2对于单用户的冗余系统，也可使用Windows XP操作系统。

更详细的兼容性列表，可以参考：87957163．组态WinCC冗余系统3．1 创建Windows用户在两台服务器上，创建相同的用户名和密码。

步骤：（1）在Windows开始管理工具计算机管理里面打开本地用户和组图 01（2）创建一个新用户或者使用默认的Administrator（3）对于新建用户，在隶属于中，为用户分配Administrator，SIMATIC HMI和 SQLServer2005MSSQLUSER$本地计算机名称$WinCC三个用户组。

对于默认Administrator用户，检查是否属于上述三个组。

如何构建一个WinCC冗余项目如果需要使用WinCC冗余系统时，请仔细阅读下面的文档，它将解决以下几个问题：（1）WinCC冗余有什么样的功能？（2）需要购买什么样的授权？（3）应该安装在怎么样的系统上？（4）如何为用户配置操作系统的权限？（5）如何创建WinCC的冗余服务器项目？（6）如何创建WinCC的客户机？（7）如何诊断冗余错误和识别冗余工作状态？除此之外，对于需要引申的内容，该文档还提供了相关内容的链接地址和帮助路径，方便用户更加系统地学习WinCC冗余内容。

1．冗余系统简介WinCC冗余是两台互联的WinCC并行工作，并基于事件进行同步，提高了系统的可靠性。

WinCC冗余具有下列功能：（1）故障自动识别，故障恢复后自动同步变量记录、报警消息、用户归档。

（2）在线同步变量记录、报警消息、用户归档。

（3）服务器故障时，客户端自动切换到可用的服务器。

（4）自动识别伙伴服务器的状态，并实时显现主备服务器的工作状态。

（5）自动生成系统故障信息，及时发现服务器软件故障。

如果项目中有上述需求，WinCC冗余可以方便项目的实施。

2．搭建WinCC冗余项目的必要条件2．1 软件和授权表 012．2 安装系统环境建议使用Windows Server 2003或者Windows Server 2003 R2对于单用户的冗余系统，也可使用Windows XP操作系统。

更详细的兼容性列表，可以参考：87957163．组态WinCC冗余系统3．1 创建Windows用户在两台服务器上，创建相同的用户名和密码。

步骤：计算机管理里面打开本地用户和组管理工具（1）在Windows开始图 01（2）创建一个新用户或者使用默认的Administrator（3）对于新建用户，在隶属于中，为用户分配Administrator，SIMATIC HMI和 SQLServer2005MSSQLUSER$本地计算机名称$WinCC三个用户组。

WinCC客户端与冗余服务器配置步骤主服务器CP1623网卡配置1.在服务器端设置CP1623网卡IP地址2.在Configuration Console（组态控制台）中设置CP1623网卡模块模式为组态模式，修改索引编号后点击应用。

此时打开Station Configurator（站组态编辑器），显示如下3.在Configuration Console（组态控制台）中设置S7ONLINE访问点为PC internal local4.在Station Configurator（站组态编辑器）中添加类型为WinCC应用程序的组件，并修改索引编号。

此时Station Configurator（站组态编辑器）显示如下5.在Station Configurator（站组态编辑器）中修改站名，与计算机名相同。

6.在Step7中设置PG/PC接口为PC internal local7.在Step7中打开主服器硬件组态，设置CP1623网卡的IP地址与MAC地址。

编译并下载下载完成后，打开Station Configurator（站组态编辑器）显示如下8.在Step7中打开网络组态，编译后选中服务器，下载。

下载完成后，打开Station Configurator（站组态编辑器）显示如下9.在服务器端重新设置CP1623网卡IP地址，IP地址与Step7硬件组态中不能重复。

IP地址修改完成后，打开Configuration Console（组态控制台）中地址，如下图所示备用服务器CP1623网卡配置备用服务器配置步骤除第4步与主服务器不同，其余均相同。

4. 在Station Configurator（站组态编辑器）中添加类型为WinCC应用程序（待机）的组件，并修改索引编号。

如果需要使用WinCC冗余系统时，请仔细阅读下面的文档，它将解决以下几个问题：（1）WinCC冗余有什么样的功能？（2）需要购买什么样的授权？（3）应该安装在怎么样的系统上？（4）如何为用户配置操作系统的权限？（5）如何创建WinCC的冗余服务器项目？（6）如何创建WinCC的客户机？（7）如何诊断冗余错误和识别冗余工作状态？除此之外，对于需要引申的内容，该文档还提供了相关内容的链接地址和帮助路径，方便用户更加系统地学习WinCC冗余内容。

1．冗余系统简介WinCC冗余是两台互联的WinCC并行工作，并基于事件进行同步，提高了系统的可靠性。

WinCC冗余具有下列功能：（1）故障自动识别，故障恢复后自动同步变量记录、报警消息、用户归档。

（2）在线同步变量记录、报警消息、用户归档。

（3）服务器故障时，客户端自动切换到可用的服务器。

（4）自动识别伙伴服务器的状态，并实时显现主备服务器的工作状态。

（5）自动生成系统故障信息，及时发现服务器软件故障。

如果项目中有上述需求，WinCC冗余可以方便项目的实施。

2．搭建WinCC冗余项目的必要条件2．1 软件和授权表 012．2 安装系统环境建议使用Windows Server 2003或者Windows Server 2003 R2对于单用户的冗余系统，也可使用Windows XP操作系统。

更详细的兼容性列表，可以参考：3．组态WinCC冗余系统3．1 创建Windows用户在两台服务器上，创建相同的用户名和密码。

步骤：（1）在Windows开始管理工具计算机管理里面打开本地用户和组图 01（2）创建一个新用户或者使用默认的Administrator（3）对于新建用户，在隶属于中，为用户分配Administrator，SIMATIC HMI和SQLServer2005MSSQLUSER$本地计算机名称$WinCC三个用户组。

对于默认Administrator用户，检查是否属于上述三个组。
