数码管显示数字程序

51单片机数码管0到99循环程序代码1. 概述在嵌入式系统的开发中，数码管是一种常见的输出设备，可以用于显示数字、字符等信息。

而51单片机是一种广泛应用的微控制器，其结合了强大的功能和灵活的应用，能够很好地驱动数码管。

本文将介绍如何使用51单片机编写一个循环显示0到99的程序，通过数码管输出这些数字。

2. 电路连接我们需要连接51单片机和数码管。

通常我们使用的是共阴数码管，其连接方式如下：- VCC连接到5V电源- GND连接到GND- DIO（数据输入/输出）连接到51单片机的IO口3. 程序设计下面是一个简单的C语言程序设计，用于控制数码管显示0到99的数字。

```c#include <reg51.h>sbit DIO = P2^0; // 数码管数据输入/输出sbit CL = P2^1; // 数码管片选信号unsigned char code numCode[10] = { 0xc0, // 00xf9, // 10xa4, // 20xb0, // 30x99, // 40x92, // 50x82, // 60xf8, // 70x80, // 80x90 // 9};//延时函数void delay(unsigned int i) {unsigned int j,k;for (j=i;j>0;j--)for(k=110;k>0;k--);}void display(unsigned char num) { CL = 1; //关闭片选DIO = numCode[num / 10]; //十位 delay(2);CL = 0;DIO = 0xff; //消隐delay(2);CL = 1; //关闭片选DIO = numCode[num 10]; //个位 delay(2);CL = 0;DIO = 0xff; //消隐delay(2);}void m本人n() {unsigned char i,j;while(1) {for(i=0;i<10;i++) {for(j=0;j<10;j++) {display(i * 10 + j);}}}}```4. 程序说明- 首先定义了数码管的连接引脚，以及0~9的显示编码。

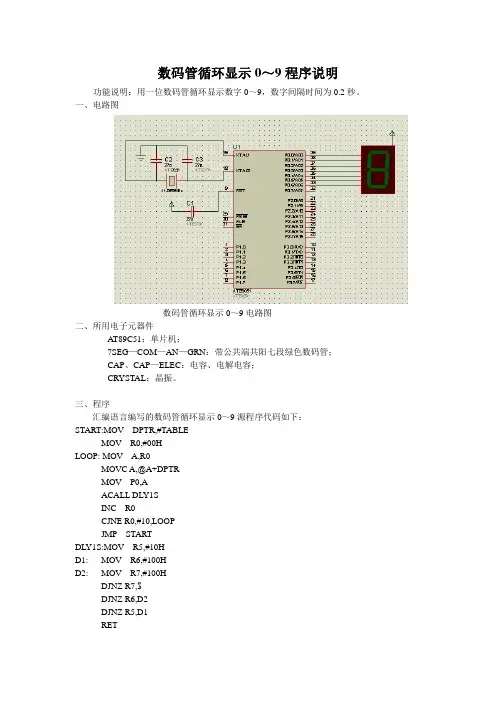

数码管循环显示0～9程序说明功能说明：用一位数码管循环显示数字0～9，数字间隔时间为0.2秒。

一、电路图数码管循环显示0～9电路图二、所用电子元器件AT89C51：单片机；7SEG—COM—AN—GRN：带公共端共阳七段绿色数码管；CAP、CAP—ELEC：电容、电解电容；CRYSTAL：晶振。

三、程序汇编语言编写的数码管循环显示0～9源程序代码如下：START:MOV DPTR,#TABLEMOV R0,#00HLOOP: MOV A,R0MOVC A,@A+DPTRMOV P0,AACALL DL Y1SINC R0CJNE R0,#10,LOOPJMP STARTDL Y1S:MOV R5,#10HD1: MOV R6,#100HD2: MOV R7,#100HDJNZ R7,$DJNZ R6,D2DJNZ R5,D1RETTABLE:DB 0C0H,0F9H,0A4H,0B0HDB 99H, 92H, 82H, 0F8HDB 80H, 90H, 88H, 83HDB 0C6H,0A1H,86H, 8EHENDProtetus 安装说明使用说明1.先安装Setup71.exe,提示选择Setup Type时默认选择即可；若提示No LICENCE 选择安装文件中"crack"-->MAXIM_LICENCE.lxk,打开安装。

2.安装完成后将crack-->文件夹BIN 和文件夹MODELS 下的文件复制到安装目录相应的文件夹内覆盖。

3.安装proteus.7.x-patch,选择patch,提示can not find the file. search the file,选择yes即可；然后选择bin文件中的ares.exe ;在选择models 中的avr.dll安装完毕退出即可。

注:***"Keil驱动"中的程序为Proteus与Keil联调的驱动。

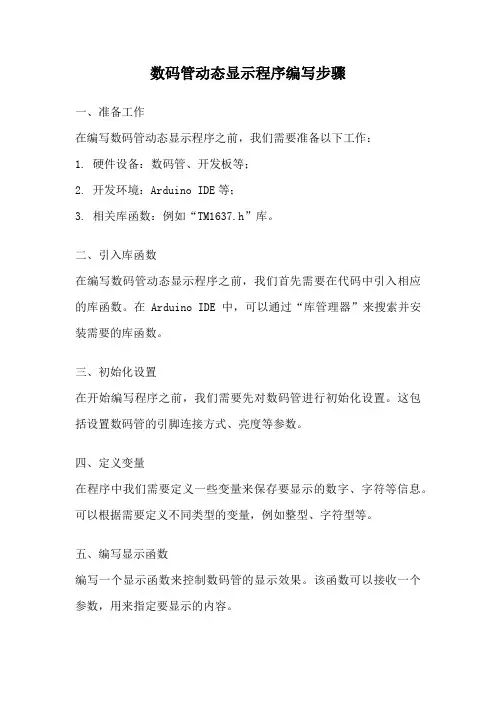

数码管动态显示程序编写步骤一、准备工作在编写数码管动态显示程序之前，我们需要准备以下工作：1. 硬件设备：数码管、开发板等；2. 开发环境：Arduino IDE等；3. 相关库函数：例如“TM1637.h”库。

二、引入库函数在编写数码管动态显示程序之前，我们首先需要在代码中引入相应的库函数。

在Arduino IDE中，可以通过“库管理器”来搜索并安装需要的库函数。

三、初始化设置在开始编写程序之前，我们需要先对数码管进行初始化设置。

这包括设置数码管的引脚连接方式、亮度等参数。

四、定义变量在程序中我们需要定义一些变量来保存要显示的数字、字符等信息。

可以根据需要定义不同类型的变量，例如整型、字符型等。

五、编写显示函数编写一个显示函数来控制数码管的显示效果。

该函数可以接收一个参数，用来指定要显示的内容。

六、主函数在主函数中，我们可以通过调用显示函数来控制数码管的显示效果。

可以根据需要设置循环次数、延时时间等参数，来实现不同的显示效果。

七、编译与上传在编写完程序后，我们需要将代码进行编译，并将程序上传到开发板中进行运行。

在Arduino IDE中，可以点击“编译”按钮进行代码的编译，然后点击“上传”按钮将代码上传到开发板。

八、调试与优化在程序运行过程中，可能会出现一些问题，例如数码管显示异常、数字错误等。

这时候我们需要对程序进行调试，并进行相应的优化。

可以通过添加调试信息、查看变量的值等方式来进行调试。

九、总结通过以上步骤，我们可以编写出一个简单的数码管动态显示程序。

通过调整不同的参数和函数，我们可以实现不同的显示效果。

读者可以根据自己的需求进一步扩展和优化程序，实现更加复杂的功能。

编写数码管动态显示程序并不复杂，只需要按照上述步骤进行操作即可。

希望本篇文章对读者有所帮助，能够让大家更好地理解和掌握数码管动态显示程序的编写方法。

祝大家编程愉快！。

标题：C语言实现数码管显示多位数字的程序一、引言在嵌入式系统中，数码管是一种常见的数字显示设备，常用于显示温度、湿度、时间等信息。

本文将介绍如何使用C语言编写程序，实现数码管显示多位数字的功能。

二、基本原理数码管是由许多LED灯组成的，每一个LED代表一个数字或者一个字母。

常见的数码管有共阴极数码管和共阳极数码管两种。

在本文中，我们以共阴极数码管为例进行讲解。

1. 共阴极数码管共阴极数码管的基本构造是共阴极和若干个LED管组成的显示器。

共阴极数码管的特点是：所有LED管的阴极是公用的，阳极分别接到每一位数字的引脚上。

通过控制每个数字管的阳极输入信号，可以实现控制数码管显示不同的数字和字符。

2. 显示多位数字要实现显示多位数字，首先需要确定每一个数码管的数据输入引脚，根据接线原理将对应的引脚连接到单片机的IO口。

然后通过C语言编写程序，控制每个数码管显示对应的数字。

三、C语言实现多位数字显示程序示例下面以8051单片机为例，展示一个简单的C语言程序，实现数码管显示多位数字的功能。

```c#include <reg52.h>// 定义控制数码管的引脚sbit DIG1 = P1^0;sbit DIG2 = P1^1;sbit DIG3 = P1^2;sbit DIG4 = P1^3;// 定义数码管显示的数字unsigned char code smgduan[16]={0x3f, //00x06, //10x5b, //20x4f, //30x66, //40x6d, //50x7d, //60x07, //70x7f, //80x6f, //90x77, //A0x7c, //B0x39, //C0x5e, //D0x79, //E0x71 //F};// 数码管扫描函数void display(unsigned char *dat) {DIG1 = 0;P0 = dat[0];DIG1 = 1;DIG2 = 0;P0 = dat[1];DIG2 = 1;DIG3 = 0;P0 = dat[2];DIG3 = 1;DIG4 = 0;P0 = dat[3];DIG4 = 1;}void main(){while(1){unsigned char num[4] = {0, 1, 2, 3}; // 要显示的数字数组 display(smgduan[num[3]]);delay(1);display(smgduan[num[2]]);delay(1);display(smgduan[num[1]]);delay(1);display(smgduan[num[0]]);delay(1);}}```在上述示例中，我们先定义了数码管的引脚和显示的数字所对应的编码。

数码管显示程序一、程序X11、程序X1的功能：最右边的数码管显示“0”2、程序：ORG 0LJMP STRORG 0100HSTR: MOV P3, #0FEH ;送最低位有效的位码MOV P0, #0C0H ;送“0”的段码“0C0H”SJMP STREND二、程序X2: 用查表方式显示某个显示缓冲器中的数字1、查表显示的预备知识设从右到左各显示器对应的显示缓冲器为片内RAM79H～7EH3、 实例：例：已知（79H ）= 0 7H , 查段码表在最右边的数码管显示79H 中的“7”；注：共阳极的段码表：TAB: DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90HDB 88H,83H,0C6H,0A1H,86H,8EH,0FFH,0CH,89H,0DEH若：（A ）= 0XH则数字“X ”对应的段码在段码表中的表地址 = TAB + XORG 0LJMP STRORG 0100H① 各显示器与显示缓冲器地址对应关系显示缓冲器： 7EH 7DH 7CH 7BH 7AH 79H对应显示器：② 显示缓冲器的值与显示数字的关系：显示缓冲器中的值 对应段码表地址 显示的数字0XH表首址+OXH XSTR: MOV P3, #11111110B ;送最低位有效的位码MOV 79H , #07H ;送要显示的数据到显示缓冲器MOV A , 79H ;显示缓冲器的数作为查表变址送A MOV DPTR , #TAB ;表首址送DPTRMOVC A , @A+ DPTR ;查表将数字转换为对应段码MOV P0, A ; 段码送段码口（P0）SJMP STRTAB: DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H DB 88H,83H,0C6H,0A1H,86H,8EH,0FFH,0CH,89H,0DEHEND例2：. 查段码表在最右边的数码管循环显示“0”～“F”ORG 0LJMP STRORG 0100HSTR: MOV P3, #11111110B ;送最低位有效的位码LP0: MOV 79H , #0H ;送要显示的数据的初值到显示缓冲器MOV R3 , #6 ; 送要显示的数据的个数LP: MOV A , 79H ;显示缓冲器的数作为查表变址送A MOV DPTR , #TAB ;表首址送DPTRMOVC A , @A+ DPTR ;查表将数字转换为对应段码MOV P0, A ; 段码送段码口（P0）LCALL SE19INC 79HDJMZ R3 ,LPSJMP LP0TAB: DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H DB 88H,83H,0C6H,0A1H,86H,8EH,0FFH,0CH,89H,0DEHSE19: MOV R6 , #0A0HLO36: MOV R7 , #0FFHLO35: DJNZ R7 , LO35DJNZ R6 , LO36RETEND3、修改程序查段码表在最左边的数码管循环显示“0”～“9”三、对6个数码管的操作程序X3四、功能：通过查表使6个数码管从右到左依次循环显示对应显示缓冲器79H～7EH中的数字0～51.程序：ORG 0LJMP X3ORG 0100HX3: SETB RS1 ;选工作寄存器2MOV SP , #40H ;设置堆栈指针MOV R0 , #79H ;对79H～7EH单元送0～5MOV R2 , #6 ;CLR A ;LP0: MOV @R0 , AINC AINC R0DJNZ R2, LP0LP1: M OV 30H , #11111110B ;对字位口送选择第一个数码管的位电平;反相后得有效的位码01H（共阳极） MOV R2 , #6 ;送数码管个数，即重复操作的次数 MOV R0 , #79H ;送第一个数码管对应的显存地址LP: MOV A ,30H ;送位码MOV P3 , A ;MOV A , @R0 ;要显示的数字送AMOV DPTR , #TAB ;送段码表的首地址MOVC A , @A + DPTR ;查表将A中的数字转换为其对应的段码MOV P0 , A ; 段码送段码口LCALL SE19 ;调延时MOV A , 30H ;位码左移一位，变为使下一个数码管的位;电平有效的位码RL A ;MOV 30H , A ;位码存回30H,解放AINC R0 ;显存地址加1，指向下一个显存地址DJNZ R2 , LP ;（R2）- 1不为0（即没有使所有数码管都显;示），转LP,继续使下一个数码管显示的操作。

共阴极八段数码管显示数字0到9共阴极八段数码管是一种在嵌入式系统中常用的显示设备，它由八个发光二极管组成，其中七个长条形的发光管排列成“日”字形，右下角一个点形的发光管作为显示小数点用。

要使共阴极八段数码管显示数字0到9，可以通过编程实现。

具体来说，可以定义共阴极数码管的引脚，并将数码管的8个阴极连接到8个GPIO引脚上。

然后，定义一个计数器，用于控制数码管显示的数字。

对于每个计数器的值，在代码中定义一个对应的数字显示模式，例如0的显示模式为abcdef，1的显示模式为bc，以此类推。

在每个时钟周期内，根据计数器的值，将对应的数字显示模式输出到数码管的引脚上，从而控制数码管的显示。

为了实现循环显示0-9，可以在计数器达到9时将其重置为0，从而实现循环显示的效果。

下面是一个简单的Verilog代码示例，用于更好地理解：```verilogmodule display(input clk,output reg [7:0] seg,reg [3:0] cnt;always @(posedge clk) begincase(cnt)4'h0: seg = 8'b11000000; //显示04'h1: seg = 8'b11111001; //显示14'h2: seg = 8'b10100100; //显示24'h3: seg = 8'b10110000; //显示34'h4: seg = 8'b10011001; //显示44'h5: seg = 8'b10010010; //显示54'h6: seg = 8'b10000010; //显示64'h7: seg = 8'b1111。

单片机指令编程实例数码管显示程序设计在单片机的开发中，数码管是一种常见的输出设备。

通过编程控制数码管的显示，我们可以实现各种功能，如计时、计数、温度显示等。

本文将介绍一个简单的单片机指令编程实例，用于设计一个数码管显示程序。

一、概述数码管是一种由七段LED组成的显示器件，每个数码管可以显示0-9的数字。

通过合理的控制，可以将多个数码管连接起来并显示多位数值。

在这个实例中，我们将使用AT89C51单片机和共阳数码管进行程序设计。

二、硬件连接将数码管的七段LED引脚依次连接到单片机的GPIO引脚，并将共阳极引脚连接到单片机的VCC。

为了方便控制，可以利用74HC595芯片实现数码管的级联连接，这样只需要使用三个IO口即可控制多个数码管。

三、程序设计程序设计的主要逻辑是通过编写一系列的指令来控制数码管的显示。

以下是一个简单的实例程序：```#include <reg51.h>sbit SDA = P1^0; // 74HC595芯片的串行数据引脚sbit SCK = P1^1; // 74HC595芯片的时钟引脚sbit RCK = P1^2; // 74HC595芯片的输出使能引脚unsigned char code num[10] = {0xC0, // 数字0的显示码0xF9, // 数字1的显示码0xA4, // 数字2的显示码0xB0, // 数字3的显示码0x99, // 数字4的显示码0x92, // 数字5的显示码0x82, // 数字6的显示码0xF8, // 数字7的显示码0x80, // 数字8的显示码0x90 // 数字9的显示码};void delay(unsigned int t) {unsigned int i;while (t--) {for (i = 0; i < 1000; i++);}}void writeByte(unsigned char dat) {unsigned char i;for (i = 0; i < 8; i++) {SDA = (dat & 0x80) ? 1 : 0;dat <<= 1;SCK = 0;SCK = 1;}}void display(unsigned char n) {unsigned char i;for (i = 0; i < 8; i++) {writeByte(num[n]);RCK = 1;RCK = 0;delay(1); // 延时一段时间，使数码管显示出来}}void main() {unsigned char i;while (1) {for (i = 0; i < 10; i++) {display(i);delay(500); // 每个数字显示的时间间隔为500ms}}}```以上程序通过将各个数字的显示码存储在一个数组中，然后通过控制74HC595芯片的串行数据引脚、时钟引脚和输出使能引脚，来实现数码管的动态显示。

数码管显示数字 1�数码管显示项目：在数码管的第1 位（最右边）显示数字1最终效果图：此项目练习的目的：（1）认识移位寄存器芯片74HC595 及其作用。

（2）认识贴片芯片封装（贴片、直插）（3）认识数码管（4）学会静态显示的步骤完整代码：#include <reg52.h>#include <intrins.h> // 因为此文件中用到了延时函数_nop_()，所以要包含_nop_()的头文件sbit DIG_DA TA = P0^2; // 74HC595 的数据输入引脚sbit DIG_SHCP = P0^4; // 74HC595 的移位脉冲引脚sbit DIG_STCP = P2^3; // 74HC595 的锁存脉冲引脚/*主函数，数码管第 1 位（最右侧）显示数字1*/void main(void){unsigned char i,SegmentByte,SelectByte;SegmentByte = 0xf9; // 段码字节赋值SelectByte = 0x01; // 位选字节赋值DIG_SHCP = 0; // 74HC595 的移位脉冲引脚输出低电平DIG_STCP = 0; // 74HC595 的锁存脉冲引脚输出低电平/* 将段码字节（共8 位，高位在前）移入74HC595 芯片*/for(i=0; i<8; i++){/* 判断数据的最高位，如果最高位是1，数据引脚输出高电平；如果是0，输出低电平*/if(SegmentByte&0x80){DIG_DA TA = 1;}else{DIG_DA TA = 0;}_nop_();/* 输出74HC595 芯片的数据移位脉冲，每输出一个移位脉冲，74HC595 内部的数据移动一位*/DIG_SHCP = 1;_nop_();DIG_SHCP = 0;_nop_();/* 要输出的数据左移一位，即为下一位数据的输出作准备*/ SegmentByte <<= 1;}/* 将位选字节（共8 位，高位在前）移入74HC595 芯片*/for(i=0; i<8; i++){if(SelectByte&0x80){DIG_DA TA = 1;}else{DIG_DA TA = 0;}_nop_();DIG_SHCP = 1;_nop_();DIG_SHCP = 0;_nop_();SelectByte <<= 1;}/* 输出74HC595 芯片的数据锁存脉冲，即将74HC595 芯片接收到的最新数据输出到芯片的所有数据引脚*/DIG_STCP = 1;_nop_();DIG_STCP = 0;_nop_();while(1){}}长见识：（1）74HC595 芯片上图为74HC595 芯片的贴片封装图，共2*8=16 个引脚，左下角凹点所对应的引脚为 1 脚。

共阴极八段数码管显示数字0到9共阴极八段数码管是一种常用的数码显示器件，广泛应用于数字显示、电子计时、计数器等电子设备中。

它由8个发光二极管（简称LED）组成，分别代表数字的不同部分，通过控制LED的亮灭来显示不同数字。

数码管的工作原理是通过对LED的正向电压加以控制，使其发光。

每个数码管有7个分段加上一个小数点，分别代表数字的不同部分。

这7个分段依次为A、B、C、D、E、F、G，小数点分段为DP。

根据不同数字需要显示的部分，根据真值表将其控制端与共阴极接通或断开，从而实现不同数字的显示。

接下来，我们将从数字0到9逐个分析，用简体中文写出其显示方式以及对应的亮灭情况。

数字0：使用的接线方式：A、B、C、D、E、F接通，G接断。

个闭合的圈。

数字1：使用的接线方式：B、C接通，A、D、E、F、G接断。

显示效果：数码管上只有B和C分段亮灭，形状为一竖线。

数字2：使用的接线方式：A、B、G、E、D接通，C、F接断。

显示效果：数码管上只有A、B、G、E、D分段亮灭，形状为一个倒“L”。

数字3：使用的接线方式：A、B、C、D、G接通，E、F接断。

显示效果：数码管上除了E、F分段，其余分段均亮灭，形状为一个“M”。

数字4：使用的接线方式：B、C、F、G接通，A、D、E接断。

为一个倒“U”。

数字5：使用的接线方式：A、C、D、F、G接通，B、E接断。

显示效果：数码管上除了B、E分段，其余分段均亮灭，形状为一个倒“N”。

数字6：使用的接线方式：A、C、D、E、F、G接通，B接断。

显示效果：数码管上除了B分段，其余分段均亮灭，形状为一个“0”。

数字7：使用的接线方式：A、B、C接通，D、E、F、G接断。

显示效果：数码管上除了D、E、F、G分段，其余分段均亮灭，形状为一个倒“L”。

数字8：使用的接线方式：A、B、C、D、E、F、G接通。

显示效果：数码管上的所有分段均亮灭，形状为一个闭合的圈。

数字9：使用的接线方式：A、B、C、D、F、G接通，E接断。

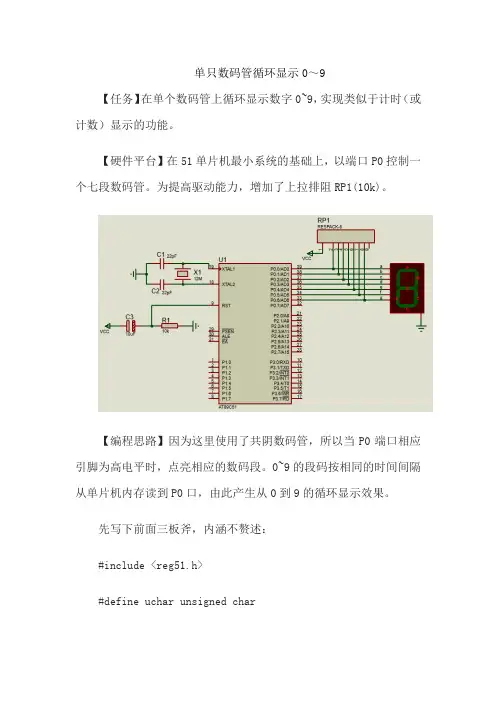

单只数码管循环显示0～9【任务】在单个数码管上循环显示数字0~9，实现类似于计时（或计数）显示的功能。

【硬件平台】在51单片机最小系统的基础上，以端口P0控制一个七段数码管。

为提高驱动能力，增加了上拉排阻RP1(10k)。

【编程思路】因为这里使用了共阴数码管，所以当P0端口相应引脚为高电平时，点亮相应的数码段。

0~9的段码按相同的时间间隔从单片机内存读到P0口，由此产生从0到9的循环显示效果。

先写下前面三板斧，内涵不赘述：#include <reg51.h>#define uchar unsigned char#define uint unsigned int因为0~9的段码是固定的，不妨将其保存为code类型的数组。

注意是共阴接法，比如要显示“0”，那么P0端口的各引脚电平为：a=b=c=d=e=f=1，g=0，闲置的P0.7=0（按字节给端口赋值，所以闲置位也赋值），表示为二进制是P0.7gfedcba=00111111，对应的十六进制为0x3F。

其余段码可类似分析：uchar code display_code[ ]={0x3F,0x06,0x5B,0x4F,0x66,0x66,0x6D,0x7D,0x7F,0x6F,0x00 }; //0x00表示段码全灭显示不同的数字之间要有时间间隔，须定义一个延时函数以便主函数调用实现间隔延时：最后编写主函数：【代码展示】#include <reg51.h>#define uchar unsigned char#define uint unsigned intuchar codedisplay_code[ ]={0x3F,0x06,0x5B,0x4F,0x66,0x66,0x6D,0x7D,0x 7F,0x6F,0x00};void delay(uint x){uchar i;while(x--) for(i=0;i<100;i++);}void main(){uchar i=0; //定义数组下标变量，用以遍历数组P0=0x00; //数码管初始不亮while(1){P0=display_code[i]; //0~9对应的段码送给P0口，显示9后段码熄灭(0x00)i=（i+1）%10；//从0循环到9，超过10后又回到0，%为取余数算符}}。

利用按键操作数码管显示数码管是一种常见的显示设备，它由许多小型LED灯组成，可以通过按键操作实现不同数字的显示。

下面是一个利用按键操作数码管显示数字的示例程序：```c#include <Wire.h>#include <Adafruit_GFX.h>#include <Adafruit_LEDBackpack.h>#define BUTTON_PIN 2Adafruit_7segment display = Adafruit_7segment(;void setupinMode(BUTTON_PIN, INPUT_PULLUP);display.begin(0x70);display.setBrightness(15);void loostatic int number = 0;static int prevButtonState = HIGH;int buttonState = digitalRead(BUTTON_PIN);if (buttonState != prevButtonState && buttonState == LOW)number++;if (number > 9)number = 0;}display.writeDigitNum(0, number, false);display.writeDisplay(;}prevButtonState = buttonState;```这个程序使用`Adafruit_7segment`库来控制数码管显示。

首先，需要在Arduino IDE中安装`Adafruit_GFX`和`Adafruit_LEDBackpack`库。

然后，将数码管的SDA引脚连接到Arduino的A4引脚，SCL引脚连接到A5引脚，还需要将按键连接到2号引脚。

在程序的`setup(`函数中，初始化数码管显示，并设置亮度为最大。

数码管静态显示程序源码解读数码管是一种常见的数字显示器件，它可以用来显示数字、字母、符号等信息。

在很多电子设备中，数码管都扮演着重要的角色。

本文将介绍数码管静态显示程序的源码，并对其进行解读。

数码管静态显示程序的源码如下：```#include <reg52.h>sbit D1 = P2^0;sbit D2 = P2^1;sbit D3 = P2^2;sbit D4 = P2^3;void main(){unsigned char num = 0;while(1){D1 = num % 10 == 1 ? 1 : 0;D2 = num % 10 == 2 ? 1 : 0;D3 = num % 10 == 3 ? 1 : 0;D4 = num % 10 == 4 ? 1 : 0;num++;if(num == 100){num = 0;}}}```该程序使用了51单片机的寄存器编程方式，通过控制P2口的四个引脚来控制数码管的显示。

其中，sbit是单片机中的一种特殊类型，用于定义单个引脚的输入输出状态。

在程序的主函数中，首先定义了一个无符号字符型变量num，并将其初始化为0。

然后进入一个无限循环，每次循环都会对num进行加1操作。

当num等于100时，将其重新赋值为0，以实现循环显示的效果。

在每次循环中，程序通过对num取模运算来判断应该显示哪些数字。

例如，当num % 10等于1时，将D1引脚设置为1，否则设置为0。

同理，对于D2、D3、D4引脚也进行了类似的操作。

这样就可以实现静态显示数字的效果。

需要注意的是，该程序只能显示0~4这五个数字，因为它只使用了四个引脚来控制数码管的显示。

如果要显示更多的数字，需要使用更多的引脚或者采用其他的显示方式。

数码管静态显示程序是一种比较简单的程序，通过对单片机的引脚进行控制，可以实现数字的静态显示。

对于初学者来说，这是一个很好的练手项目，可以帮助他们更好地理解单片机的编程原理。

用数码管(8位)显示的数字时钟程序
一、程序概述
本程序使用单片机AT89S52，通过数码管(8位)显示当前时间，支持12小时制和24小时制切换，精度为秒。

二、程序实现
程序首先定义了数码管的连接方式和每个数字的位图数据，然后定义了时间变量和函数，包括：
1.初始化函数：设置数码管端口和时钟计数器的计数方式。

2.读时钟函数：读取时钟计数器及寄存器，返回当前时间的小时、分钟和秒数。

3.显示函数：将当前时间转化为8个数码管显示的位图数据，用数字和符号映射表将数字和符号的位图数据与数码管连接方式对应起来，输出到数码管上。

在主函数中，程序初始化后循环执行读时钟函数和显示函数，实现时钟的实时显示。

三、程序特点
1.采用8位数码管显示，时间更加直观。

2.支持12小时制和24小时制切换，适用于不同场景。

3.实现精度为秒的实时显示，更加准确。

四、程序优化
1.增加闹钟功能，提醒用户打卡或者起床。

2.加入温度传感器模块，实现显示温度的功能。

3.优化显示效果，增加字体和颜色等选项。

五、程序应用
本程序可应用于家庭、办公室、学校等场合，用于显示时间，提醒用户合理安排时间和时间管理，也可作为DIY电子制作的教学和实验材料，提高学生的动手实践能力和电子信息技术水平。

4位共阴数码管显示代码共阴数码管是一种常见的数码显示器件，它由4位7段数码管组成，每个数码管由7个LED组成，可以显示0-9的数字以及一些字母。

在控制4位共阴数码管显示数字的代码中，通常会使用单片机或者其他微控制器来实现。

下面是一个简单的示例代码，使用Arduino来控制4位共阴数码管显示数字：c.int digitPins[] = {2, 3, 4, 5}; // 数码管的位选引脚。

int segmentPins[] = {6, 7, 8, 9, 10, 11, 12}; // 数码管的段选引脚。

// 数码管显示的数字0-9的编码。

int numbers[10][7] = {。

{1, 1, 1, 1, 1, 1, 0}, // 0。

{0, 1, 1, 0, 0, 0, 0}, // 1。

{1, 1, 0, 1, 1, 0, 1}, // 2。

{1, 1, 1, 1, 0, 0, 1}, // 3。

{0, 1, 1, 0, 0, 1, 1}, // 4。

{1, 0, 1, 1, 0, 1, 1}, // 5。

{1, 0, 1, 1, 1, 1, 1}, // 6。

{1, 1, 1, 0, 0, 0, 0}, // 7。

{1, 1, 1, 1, 1, 1, 1}, // 8。

{1, 1, 1, 1, 0, 1, 1} // 9。

};void setup() {。

for (int i = 0; i < 4; i++) {。

pinMode(digitPins[i], OUTPUT); }。

for (int i = 0; i < 7; i++) {。

pinMode(segmentPins[i], OUTPUT); }。

}。

void loop() {。

for (int i = 0; i < 10; i++) {。

displayNumber(i);delay(1000);}。
