AD转换器及其接口设计详解

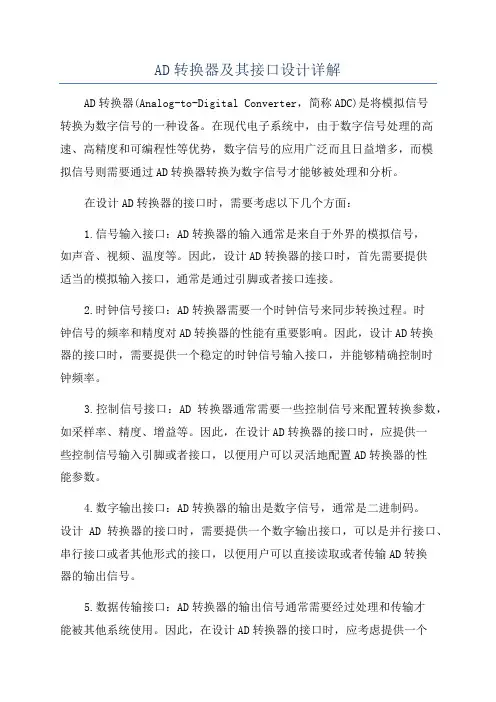

AD转换器及其接口设计详解AD转换器(Analog-to-Digital Converter，简称ADC)是将模拟信号转换为数字信号的一种设备。

在现代电子系统中，由于数字信号处理的高速、高精度和可编程性等优势，数字信号的应用广泛而且日益增多，而模拟信号则需要通过AD转换器转换为数字信号才能够被处理和分析。

在设计AD转换器的接口时，需要考虑以下几个方面：1.信号输入接口：AD转换器的输入通常是来自于外界的模拟信号，如声音、视频、温度等。

因此，设计AD转换器的接口时，首先需要提供适当的模拟输入接口，通常是通过引脚或者接口连接。

2.时钟信号接口：AD转换器需要一个时钟信号来同步转换过程。

时钟信号的频率和精度对AD转换器的性能有重要影响。

因此，设计AD转换器的接口时，需要提供一个稳定的时钟信号输入接口，并能够精确控制时钟频率。

3.控制信号接口：AD转换器通常需要一些控制信号来配置转换参数，如采样率、精度、增益等。

因此，在设计AD转换器的接口时，应提供一些控制信号输入引脚或者接口，以便用户可以灵活地配置AD转换器的性能参数。

4.数字输出接口：AD转换器的输出是数字信号，通常是二进制码。

设计AD转换器的接口时，需要提供一个数字输出接口，可以是并行接口、串行接口或者其他形式的接口，以便用户可以直接读取或者传输AD转换器的输出信号。

5.数据传输接口：AD转换器的输出信号通常需要经过处理和传输才能被其他系统使用。

因此，在设计AD转换器的接口时，应考虑提供一个数据传输接口，以便用户可以方便地将AD转换器的输出数据传输给其他系统。

在实际的AD转换器设计中，还需要考虑一些其他因素，如功耗、电磁兼容性、抗干扰能力等。

此外，根据具体应用需求，还可以考虑一些特殊功能的接口设计，如温度传感器接口、输入放大器接口、数字滤波器接口等。

总之，AD转换器的接口设计应综合考虑模拟信号输入、时钟信号输入、控制信号输入、数字输出和数据传输等因素，并根据具体应用需求，设计合适的接口形式和参数，以提高AD转换器的性能和适用性。

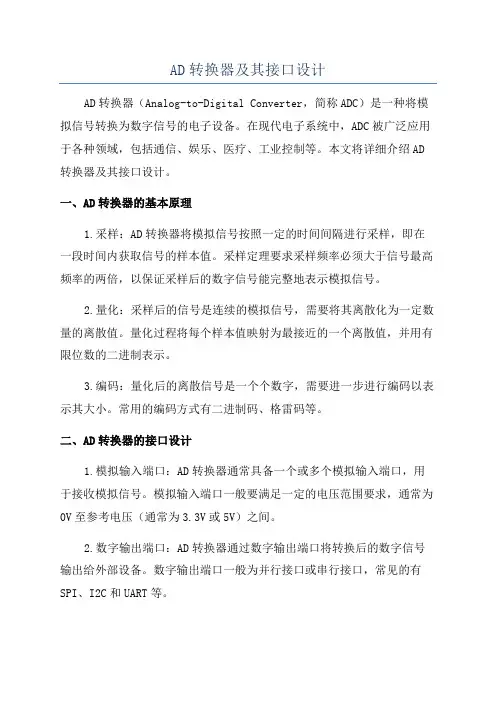

AD转换器及其接口设计AD转换器（Analog-to-Digital Converter，简称ADC）是一种将模拟信号转换为数字信号的电子设备。

在现代电子系统中，ADC被广泛应用于各种领域，包括通信、娱乐、医疗、工业控制等。

本文将详细介绍AD 转换器及其接口设计。

一、AD转换器的基本原理1.采样：AD转换器将模拟信号按照一定的时间间隔进行采样，即在一段时间内获取信号的样本值。

采样定理要求采样频率必须大于信号最高频率的两倍，以保证采样后的数字信号能完整地表示模拟信号。

2.量化：采样后的信号是连续的模拟信号，需要将其离散化为一定数量的离散值。

量化过程将每个样本值映射为最接近的一个离散值，并用有限位数的二进制表示。

3.编码：量化后的离散信号是一个个数字，需要进一步进行编码以表示其大小。

常用的编码方式有二进制码、格雷码等。

二、AD转换器的接口设计1.模拟输入端口：AD转换器通常具备一个或多个模拟输入端口，用于接收模拟信号。

模拟输入端口一般要满足一定的电压范围要求，通常为0V至参考电压（通常为3.3V或5V）之间。

2.数字输出端口：AD转换器通过数字输出端口将转换后的数字信号输出给外部设备。

数字输出端口一般为并行接口或串行接口，常见的有SPI、I2C和UART等。

3.时钟信号：AD转换器需要一个时钟信号来同步采样和转换过程。

时钟信号通常由外部提供，可以是外部晶体振荡器或其他时钟源。

4.控制信号：AD转换器还可能需要一些控制信号来设置工作模式、增益、采样率等参数。

控制信号一般由微处理器或其他逻辑电路生成和控制。

三、AD转换器的接口设计要点1.采样率：为了准确地表示模拟信号，AD转换器的采样率需要满足采样定理的要求。

采样率的选择需要根据应用场景和信号频率来确定。

2.分辨率：分辨率是指AD转换器能够表示的最小量化步长。

一般分辨率越高，表示精度越大。

分辨率一般由位数来表示，如8位、10位、12位等。

3.电压范围：AD转换器的模拟输入端口需要满足一定的电压范围要求。

ad转换模块引脚输入和输出AD转换模块是一种将模拟信号转换为数字信号的电路模块。

它通常由模数转换器、采样保持电路、时钟电路等组成。

在实际应用中，AD转换模块被广泛应用于工业自动化、医疗设备、通信设备等领域。

本文将详细介绍AD转换模块的引脚输入和输出。

一、AD转换模块的引脚类型1. 电源引脚AD转换模块需要接受外部供电，因此需要有电源引脚。

通常情况下，AD转换模块的电源引脚有两个，一个是正极，一个是负极。

正极一般标记为VCC或者AVDD，负极则标记为GND或者AGND。

2. 控制引脚AD转换模块需要通过控制引脚来控制采样速率、采样精度等参数。

这些控制参数可以通过SPI接口或者I2C接口进行设置。

常见的控制引脚包括：（1）CS：芯片选择信号。

（2）SCLK：串行时钟信号。

（3）SDI：串行数据输入信号。

（4）SDO：串行数据输出信号。

3. 输入引脚AD转换模块的输入引脚用于接收模拟信号。

输入引脚一般有两个，一个是正极，一个是负极。

正极一般标记为AIN+，负极则标记为AIN-。

4. 输出引脚AD转换模块的输出引脚用于输出数字信号。

输出引脚一般只有一个，标记为DOUT。

二、AD转换模块的输入和输出特性1. 输入特性（1）输入范围：AD转换模块的输入电压范围是指在不损坏芯片的情况下，可以正确采样的电压范围。

一般情况下，AD转换模块的输入电压范围为0V~VREF。

（2）采样率：AD转换模块的采样率是指每秒钟可以进行多少次采样。

采样率越高，精度越高，但芯片成本也会随之增加。

（3）分辨率：AD转换模块的分辨率是指数字信号与模拟信号之间的精度差异。

分辨率越高，则数字信号与模拟信号之间的误差就越小。

2. 输出特性（1）输出格式：AD转换器通常会将数字信号以二进制形式输出。

因此，在使用数字信号时需要进行解码。

（2）输出速率：AD转换器的输出速率是指每秒钟可以输出多少个数字信号。

输出速率越高，则芯片的处理速度也会越快。

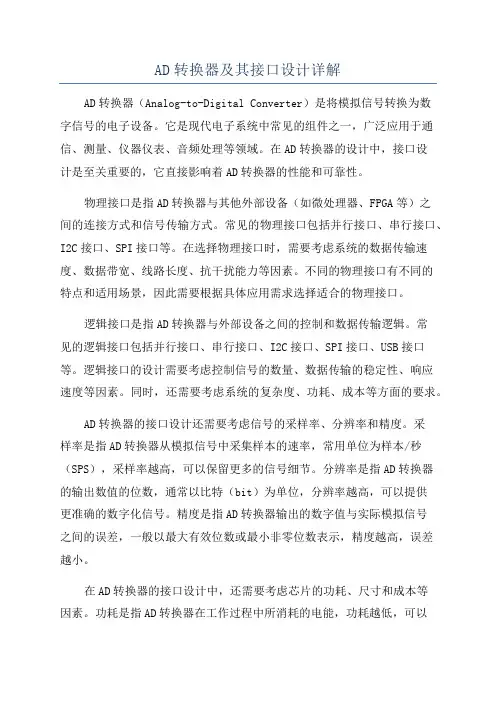

AD转换器及其接口设计详解AD转换器（Analog-to-Digital Converter）是将模拟信号转换为数字信号的电子设备。

它是现代电子系统中常见的组件之一，广泛应用于通信、测量、仪器仪表、音频处理等领域。

在AD转换器的设计中，接口设计是至关重要的，它直接影响着AD转换器的性能和可靠性。

物理接口是指AD转换器与其他外部设备（如微处理器、FPGA等）之间的连接方式和信号传输方式。

常见的物理接口包括并行接口、串行接口、I2C接口、SPI接口等。

在选择物理接口时，需要考虑系统的数据传输速度、数据带宽、线路长度、抗干扰能力等因素。

不同的物理接口有不同的特点和适用场景，因此需要根据具体应用需求选择适合的物理接口。

逻辑接口是指AD转换器与外部设备之间的控制和数据传输逻辑。

常见的逻辑接口包括并行接口、串行接口、I2C接口、SPI接口、USB接口等。

逻辑接口的设计需要考虑控制信号的数量、数据传输的稳定性、响应速度等因素。

同时，还需要考虑系统的复杂度、功耗、成本等方面的要求。

AD转换器的接口设计还需要考虑信号的采样率、分辨率和精度。

采样率是指AD转换器从模拟信号中采集样本的速率，常用单位为样本/秒（SPS），采样率越高，可以保留更多的信号细节。

分辨率是指AD转换器的输出数值的位数，通常以比特（bit）为单位，分辨率越高，可以提供更准确的数字化信号。

精度是指AD转换器输出的数字值与实际模拟信号之间的误差，一般以最大有效位数或最小非零位数表示，精度越高，误差越小。

在AD转换器的接口设计中，还需要考虑芯片的功耗、尺寸和成本等因素。

功耗是指AD转换器在工作过程中所消耗的电能，功耗越低，可以延长系统的电池寿命或减少系统的散热需求。

尺寸是指AD转换器的物理尺寸，尺寸越小，可以降低系统的体积和重量。

成本是指AD转换器的制造成本，成本越低，可以降低系统的总体成本。

总之，AD转换器的接口设计是一个综合考虑多个因素的过程，需要根据具体应用需求选择适当的物理接口、逻辑接口和信号参数。

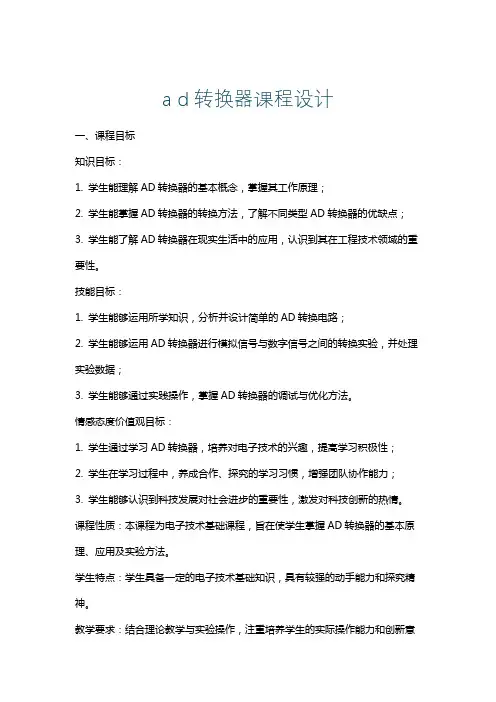

a d转换器课程设计一、课程目标知识目标：1. 学生能理解AD转换器的基本概念，掌握其工作原理；2. 学生能掌握AD转换器的转换方法，了解不同类型AD转换器的优缺点；3. 学生能了解AD转换器在现实生活中的应用，认识到其在工程技术领域的重要性。

技能目标：1. 学生能够运用所学知识，分析并设计简单的AD转换电路；2. 学生能够运用AD转换器进行模拟信号与数字信号之间的转换实验，并处理实验数据；3. 学生能够通过实践操作，掌握AD转换器的调试与优化方法。

情感态度价值观目标：1. 学生通过学习AD转换器，培养对电子技术的兴趣，提高学习积极性；2. 学生在学习过程中，养成合作、探究的学习习惯，增强团队协作能力；3. 学生能够认识到科技发展对社会进步的重要性，激发对科技创新的热情。

课程性质：本课程为电子技术基础课程，旨在使学生掌握AD转换器的基本原理、应用及实验方法。

学生特点：学生具备一定的电子技术基础知识，具有较强的动手能力和探究精神。

教学要求：结合理论教学与实验操作，注重培养学生的实际操作能力和创新意识，提高学生的综合素质。

通过分解课程目标为具体学习成果，使学生在课程学习中获得全面、深入的理解。

二、教学内容1. AD转换器基本概念：包括模拟信号与数字信号的区别，AD转换器的作用及其在电子系统中的应用。

教材章节：第一章 电子技术基础2. AD转换器工作原理：重点讲解逐次逼近法、双积分法等常见AD转换方法。

教材章节：第二章 模拟电子技术3. AD转换器类型及优缺点：介绍并行AD转换器、串行AD转换器等不同类型，对比分析其性能特点。

教材章节：第三章 数字电子技术4. AD转换器的应用：举例说明AD转换器在医疗、工业、通信等领域的应用。

教材章节：第四章 电子技术应用5. AD转换器电路设计与实践：结合Multisim等软件，设计简单的AD转换电路，并进行仿真实验。

教材章节：第五章 电子电路设计与实践6. AD转换器实验操作：包括实验步骤、实验数据处理，以及实验现象分析。

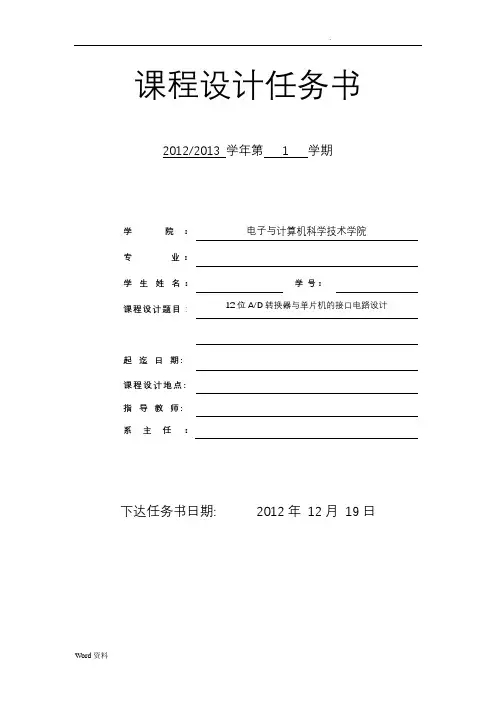

课程设计任务书2012/2013 学年第 1 学期学院：电子与计算机科学技术学院专业：学生姓名：学号：课程设计题目：12位A/D转换器与单片机的接口电路设计起迄日期:课程设计地点:指导教师:系主任：下达任务书日期: 2012年12月19日课程设计任务书目录第一章设计任务及功能要求 (5)1.1摘要 (5)1.2设计课题及任务 (5)1.3功能要求及说明 (5)第二章硬件设计 (6)2.1 系统设计元器件功能说明 (7)2.2 硬件电路总体及部分设计 (10)第三章软件设计 (12)3.1 基本原理容设计 (12)3.2 keil编程调试 (13)3.3 proteus仿真电路图 (19)第三章结果分析及总结 (19)附录 (20)第一章设计任务及功能要求1.1摘要近年来随着科技的飞速发展，单片机的应用正在不断的走向深入，单片机对我们的生活影响越来越大，很多工业领域中都用到单片机，日常生活中我们也离不开单片机的应用。

当今社会是数字化的社会，是数字集成电路广泛应用的社会，随着电子产业数字化程度的不断发展，逐渐形成了以数字系统为主体的格局。

A/D和D/A转换器作为模拟和数字电路的借口，正受到日益广泛的关注。

随着数字技术的飞速发展，人们对A/D和D/A转换器的要求也越来越高，新型模拟/数字和数字/模拟之间的转换技术不断涌现，正是因为这些，高集成度的逻辑器件应运而生，而且发展迅速，它不断地更新换代以满足程序的要求，并尽可能的提高其利用率。

本课程设计就对其中AD574模数转换器在微机数据采集系统中的应用加以阐述。

关键字：AD574转换器，80c51单片机，LED数码显示，串行输出1.2 设计课题及任务1．掌握电子电路的一般设计方法和设计流程；2．学习简单电路系统设计，掌握Protel99的使用方法；3．掌握8051单片机、12位A/D芯片AD574的应用；4．学习掌握硬件电路设计的全过程。

1.3 功能要求及说明1．学习掌握8051单片机的工作原理及应用；2. 学习掌握12位A/D芯片AD574的工作原理及应用；3. 设计基于AD574的12位模拟信号采集器的工作原理图及PCB版图；4. 整理设计容，编写设计说明书。

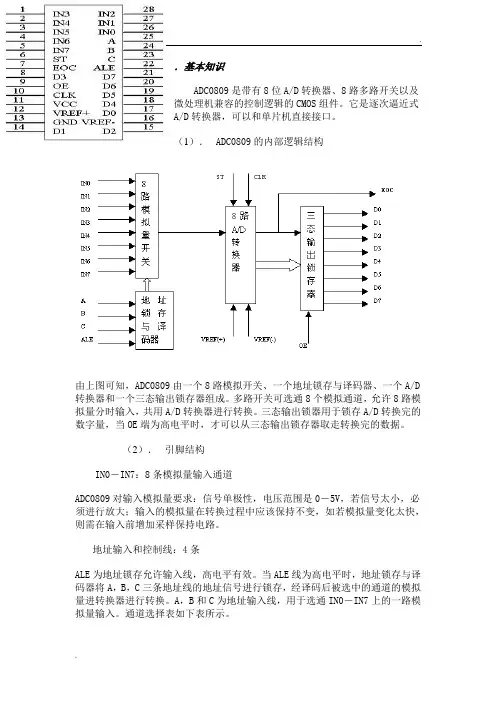

．基本知识ADC0809是带有8位A/D转换器、8路多路开关以及微处理机兼容的控制逻辑的CMOS组件。

它是逐次逼近式A/D转换器，可以和单片机直接接口。

（1）．ADC0809的内部逻辑结构由上图可知，ADC0809由一个8路模拟开关、一个地址锁存与译码器、一个A/D 转换器和一个三态输出锁存器组成。

多路开关可选通8个模拟通道，允许8路模拟量分时输入，共用A/D转换器进行转换。

三态输出锁器用于锁存A/D转换完的数字量，当OE端为高电平时，才可以从三态输出锁存器取走转换完的数据。

（2）．引脚结构IN0－IN7：8条模拟量输入通道ADC0809对输入模拟量要求：信号单极性，电压范围是0－5V，若信号太小，必须进行放大；输入的模拟量在转换过程中应该保持不变，如若模拟量变化太快，则需在输入前增加采样保持电路。

地址输入和控制线：4条ALE为地址锁存允许输入线，高电平有效。

当ALE线为高电平时，地址锁存与译码器将A，B，C三条地址线的地址信号进行锁存，经译码后被选中的通道的模拟量进转换器进行转换。

A，B和C为地址输入线，用于选通IN0－IN7上的一路模拟量输入。

通道选择表如下表所示。

C B A 选择的通道0 0 0 IN00 0 1 IN10 1 0 IN20 1 1 IN31 0 0 IN41 0 1 IN51 1 0 IN61 1 1 IN7数字量输出及控制线：11条ST为转换启动信号。

当ST上跳沿时，所有内部寄存器清零；下跳沿时，开始进行A/D转换；在转换期间，ST应保持低电平。

EOC为转换结束信号。

当EOC为高电平时，表明转换结束；否则，表明正在进行A/D转换。

OE为输出允许信号，用于控制三条输出锁存器向单片机输出转换得到的数据。

OE＝1，输出转换得到的数据；OE＝0，输出数据线呈高阻状态。

D7－D0为数字量输出线。

CLK为时钟输入信号线。

因ADC0809的内部没有时钟电路，所需时钟信号必须由外界提供，通常使用频率为500KHZ，VREF（＋），VREF（－）为参考电压输入。
