第二章 自编变压器习题与答案

课时练变压器说明： 5、8 为多项选择题，其他的均为单项选择题。

1．一台理想变压器，原、副线圈匝数分别为n 和 n ，正常工作时的输入电压、电流、电功率12分别是 U 、I 、 P，输出电压、电流、电功率分别是U、 I 、 P ，已知 n ＜ n ，则（）11122212A．U＜U，P＝P B．P＝P，I＜I21212121C．I1＜I2，U1＞U2D．P1＞P2，I1＞I22．如图所示，理想变压器原、副线圈的匝数比n1∶ n2＝4∶1，原线圈两端连接光滑导轨，副线圈与电阻R 相连组成闭合回路。

当直导线AB 在匀强磁场中沿导轨匀速地向右做切割磁感线运动时，电流表A1的读数为12 mA，那么电流表A2的读数为（）A． 0B． 3 mAC． 48 mAD．与R大小有关3．将输入电压为220 V ，输出电压为 6 V 的理想变压器改绕成输出电压为30 V 的变压器，副线圈原来是30 匝，原线圈匝数不变，则副线圈新增匝数为（）A． 120 匝B． 150 匝 C ． 180 匝 D ．220 匝4．如图甲、乙所示电路中，当A、B 接10V 交变电压时，C、D间电压为 4V，M、N接 10 V直流电压时， P、 Q间电压也为 4 V 。

现把C、D接 4 V 交流，P、Q接 4 V 直流，下面哪个选项可表示、间和、间的电压（）A B M NA． 10 V 10 V B．10 V 4 V C． 4 V 10 VD． 10 V 05．如图 (a) 所示，左侧的调压装置可视为理想变压器，负载电路中＝55AR想电流表和电压表。

若原线圈接入如图(b) 所示的正弦交变电压，电压表的示数为110 V，下列表述正确的是（）A．电流表的示数为 2 AB．原、副线圈匝数比为1∶2C．电压表的示数为电压的有效值D．原线圈中交变电压的频率为100 Hz6．如图所示，为一理想变压器，S 为单刀双掷开关，P 为滑动变阻器触头，U1为加在原线圈两端的电压， I 1为原线圈中的电流强度，则以下说法错误的是（）A．保持U1及P的位置不变， S 由a合到b时，I1将增大B．保持P 的位置及1 不变，S由b合到a时，R消耗的功率将减小UC．保持U1不变， S 合在a处，使P上滑，I1将增大D．保持P的位置不变，S 合在a处，若U1增大，I1将增大7．如图所示，在铁芯上、下分别绕有匝数n1＝800和 n2＝200的两个线圈，上线圈两端与u＝51sin314 t V 的交流电源相连，将下线圈两端接交流电压表，则交流电压表的读数可能是（）A． V B．VC． V D．V8．某同学设计的家庭电路保护装置如图所示，铁芯左侧线圈L1由火线和零线并行绕成。

继电保护试题库一、选择题：（每题1分）1、省电网220千伏及以上线路、母线、发电机、变压器等电气元件正常运行均应有（ C ）；若该保护退出，必须采取临时措施，否则一次设备必须停役。

(A)高频保护； (B)后备保护； (C)快速保护； (D)过流保护第十章第一节 22、距离保护Ⅱ段的保护范围一般为（ C ）。

(A)线路全长85%； (B)线路全长；(C)线路全长及下一线路的30%~40%； (D)线路全长及下一线路全长第六章第一节 23、当变压器外部故障时，有较大的穿越性短路电流流过变压器，这时变压器的差动保护（ C ）。

(A)立即动作； (B)延时动作； (C)不应动作； (D)视短路时间长短而定第八章第三节 34、电压互感器失压时，线路保护应将（ C ）自动闭锁。

(A)电流差动保护； (B)电流速断保护； (C)距离保护； (D)零序电流保护第六章第五节 35、零序电流的大小，主要取决于（ B ）。

（A）发电机是否接地；（B）变压器中性点接地的数目；（C）用电设备的外壳是否接地；（D）故障电流。

第五章第一节 26、只有发生（ C ），零序电流才会出现。

(A)相间故障； (B)振荡时； (C)接地故障或非全相运行时； (D)短路。

第五章 27、变压器过流保护加装复合电压闭锁可以（ C ）。

(A)加快保护动作时间； (B)增加保护可靠性； (C)提高保护的灵敏度； (D)延长保护范围。

第八章第五节 28、零序保护能反应下列哪种故障类型（ A ）。

（A）只反映接地故障；（B）反映相间故障；（C）反映变压器故障；（D）反映线路故障。

第五章第一节 19、在大接地电流系统中，线路发生接地故障时，保护安装处的零序电压（ B ）。

(A)距故障点越远就越高； (B)距故障点越近就越高；(C)与故障点距离无关； (D)距离故障点越近就越低。

第五章第一节 210、大电流接地系统中，任何一点发生单相接地时，零序电流等于通过故障点电流的（ C ）。

高中物理：变压器练习题含答案一、单选题1．匝数为110、面积为20.5m π的矩形线圈，在磁感应强度大小为225T 的匀强磁场中，绕垂直磁场的轴以100πrad s 的角速度匀速转动，产生正弦交变电流。

如图所示，在理想变压器的输入端加上该交变电流，额定电压为10V 的小灯泡L 正常发光。

不计线圈与导线的电阻。

下列说法正确的是（ ）A ．该交变电流的电压最大值为220VB ．该交变电流的频率为100HzC ．理想变压器原、副线圈的匝数比为22∶1D ．将滑动变阻器的滑片向d 端移动，小灯泡变暗2．如图甲所示，理想变压器原、副线圈的匝数之比为44：9， b 是原线圈的抽头，且其恰好位于原线圈的中心，S 为单刀双掷开关，负载电阻为R ，电表均为理想电表，在原线圈c 、d 两端接入如图乙所示的正弦交流电，下列说法中正确的是（ ）A ．当S 与a 连接，2110s -=⨯t 时，电流表的示数为0B ．无论S 与a 或b 相连，1s 内电阻R 上电流方向均改变100次C ．将S 由a 拨向b 后时，电压表示数将变为原来的一半D ．将S 由a 拨向b 后时，电阻R 消耗的功率变为原来的2倍3．如图所示，理想自耦变压器输入端接入正弦交流电2π(V)u t =，输出端可以通过调节触头1K 的位置来改变输出端匝数，同时在输出端并联一个指示灯L ，输出电路中接入滑动变阻器R ，调节2K 的位置可以改变R 的阻值，两电表均为理想交流电表，以下说法正确的是（ ）A ．指示灯L 常亮且通过指示灯的电流方向每秒钟改变50次B ．不论开关S 状态如何，电压表示数为2202VC ．闭合开关S ，仅向下滑动1K ，输入功率变小D ．闭合开关S ，仅向下滑动2K ，电表示数不变4．如图所示的变压器为理想变压器，所有电表均为理想电表，原线圈接一发电机。

如果发电机内的磁感应强度B 变为原来的一半，发电机线圈内阻不计，则下列说法正确的是（ ）A ．两电表的读数均变为原来的一半B ．变压器的输入功率变为原来的一半C ．R 消耗的电功率变为原来的八分之一D ．交变电流的频率变为原来的一半5．升流器是电力部门和工矿企业的电器设备做电流负载试验及温升试验的专用设备，其工作原理简化如图所示。

高中物理－变压器练习题附答案一、单选题1．如图所示，有一理想变压器，原、副线圈的匝数比为n ∶1，原线圈两端接入正弦交流电源，电压为u =U 0cos100πtV ，副线圈接有一个交流电流表和一个电动机。

电动机线圈电阻为R ，当开关S 接通后，电流表读数为I ，在磁感应强度为B 的匀强磁场中，电动机带动一电阻为r 、质量为m 、长为l 的金属杆在光滑的没有电阻的导轨上以速度v 匀速上升，重力加速度为g 。

下列判断正确的是（ ）A ．电动机两端电压为IR ，其消耗的电功率为I 2RB ．电动机的热功率为I 2R ，副线圈电压的有效值为0U nC ．原线圈中的电流为nI ，副线圈电流的频率为50HzD ．变压器的输入功率为2222B l v I R mgv r ++ 2．一种可调压变压器原理图如图所示，ab 为交变电压输入端，1T 为自耦调压器，P 为调压滑动触头；2T 为升压变压器，cd 为终端输出电压给负载R 供电。

忽略其他电阻与感抗等因素影响，调压器1T 与变压器2T 均视为理想变压器。

在ab 端输入电压不变的情况下，当滑动触头P 向下移动，则（ ）A ．电流表1A 示数变大B ．电流表2A 示数变小C ．cd 端获得的电压变大D ．cd 端获得的功率不变3．升流器是电力部门和工矿企业的电器设备做电流负载试验及温升试验的专用设备，其工作原理简化如图所示。

某次外接调压器进行伏安特性试验，升流器第一级1T 的自耦线圈滑头P 位于线圈中点，2T 为第二级升流器，12T T 、均为理想变压器，不计线路电阻。

当采集负载R 的电流值为ab 输入端电流值的10倍时，则第二级升流器2T 的匝数比为（ ）A ．1:5B ．3:1C ．4:1D ．5:14．我国能源分布很不均匀，远距离大容量输电有着特别重要的意义。

远距离高压交流输电的示意图如图所示，变压器均为理想变压器，发电机的输出功率P 1= 1750kW ，发电机的输出电压U 1= 350V ，通过升压变压器升高电压后向远处输电，输电线的总电阻r = 16Ω。

高中物理－变压器练习题含答案一、单选题1．如图所示，理想变压器原、副线圈匝数之比为1：2，正弦交流电源电压的有效值为U=15V保持不变，电阻R1=15Ω，R2=20Ω，滑动变阻器R3最大阻值为40Ω。

开始时，滑片P 处于滑动变阻器正中间位置，则下列说法错误的是（）A．通过R1的电流为1AB．电压表读数为12VC．若向下移动P，电压表读数将变大D．若向上移动P，变压器的输出功率将变小2．如图甲所示的电路中，理想变压器原、副线圈匝数比为20:1，图中电表均为理想电表，R为光敏电阻（其阻值随光强增大而减小），L1和L2是两个完全相同的灯泡。

原线圈接入如图乙所示的正弦交流电压u，下列说法正确的是（）A．若L1的灯丝烧断后，电压表的示数会变小B．电压表的示数为5VC．交流电压的频率为100HzD．当照射R的光强增大时，电流表的示数变大3．图甲是某燃气炉点火装置的原理图。

转换器将直流电压转换为如图乙所示的正弦交变电压，并加在一理想变压器的原线圈上，变压器原、副线圈的匝数分别为1n、2n，原线圈中接交流电压表。

当变压器副线圈电压的瞬时值大于5000V时，就会在钢针和金属板间引发电火花进而点燃气体。

以下判断正确的是（）A ．电压表的示数等于5VB ．实现点火的条件是21n n >1000 C ．变压器原线圈中电压的瞬时值表达式为()5sin10V u t π= D ．t=0.2s 时穿过副线圈的磁通量变化率最小4．在如图所示的电路中，理想变压器原线圈接电压有效值恒定的正弦交流电，下列分析正确的是（ ）A ．只将开关S 1从2拨向1，电流表A 的示数变小B ．只将开关S 1从2拨向1，副线圈两端的电压不变C ．只将开关S 2从4拨向3，R 1和R 2消耗的总功率变大D ．只将开关S 3从闭合改为断开，变压器的输入功率变小5．如图所示，理想自耦变压器输入端接入正弦交流电2202sin100π(V)u t =，输出端可以通过调节触头1K 的位置来改变输出端匝数，同时在输出端并联一个指示灯L ，输出电路中接入滑动变阻器R ，调节2K 的位置可以改变R 的阻值，两电表均为理想交流电表，以下说法正确的是（ ）A ．指示灯L 常亮且通过指示灯的电流方向每秒钟改变50次B ．不论开关S 状态如何，电压表示数为2202C ．闭合开关S ，仅向下滑动1K ，输入功率变小D ．闭合开关S ，仅向下滑动2K ，电表示数不变6．由半导体材料制成的热敏电阻，电阻率随温度的升高而减小，经常用于火警报警装置。

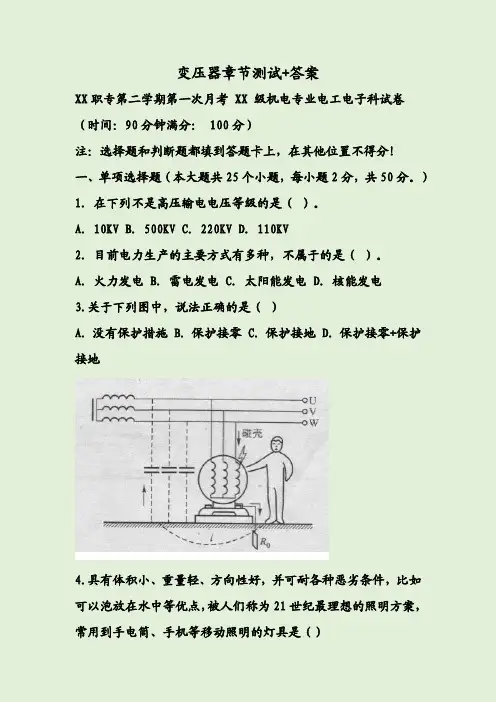

变压器章节测试+答案XX职专第二学期第一次月考XX级机电专业电工电子科试卷（时间：90分钟满分：100分）注：选择题和判断题都填到答题卡上，在其他位置不得分！一、单项选择题（本大题共25个小题，每小题2分，共50分。

）1．在下列不是高压输电电压等级的是（）。

A．10KV B．500KV C．220KV D．110KV2．目前电力生产的主要方式有多种，不属于的是（）。

A．火力发电B．雷电发电C．太阳能发电D．核能发电3.关于下列图中，说法正确的是（）A．没有保护措施B．保护接零C．保护接地D．保护接零+保护接地4.具有体积小、重量轻、方向性好，并可耐各种恶劣条件，比如可以泡放在水中等优点，被人们称为21世纪最理想的照明方案，常用到手电筒、手机等移动照明的灯具是（）A．高压钠灯B．碘钨灯C．白炽灯D．LED5.变压器原、副边的电压和原、副边线圈匝数（）。

A、成正比B、成反比C、无关D、可能成正比，也可能成反比6.一台变压器U1=220V,N1=100匝,N2=50匝，则U2=()V。

A、110B、440C、220D、507.变压器的变比K>1时,变压器为()。

A、升压变压器B、降压变压器C、升压降压变压器D、电流互感器8．对于理想变压器的下列说法正确的是（）A．变压器可以改变各种电源的电压B．变压器不仅可以改变电压，还能改变电流和电功率C．变压器原线圈的输入功率由副线圈的输出功率决定D．抽去变压器的铁心，互感现象仍然存在，变压器仍能正常工作9．变压器的各种损耗中，铜损耗的大小取决于（）A．交流电的频率高低 B.变压器铁心导电能力C．变压器铁心导磁性能D．初次级绕组中电流的大小10．一台变压器给多台电炉供电,当开动的电炉台数增加时,输出电压()A升高B降低C不变D先升高后降低11．变压器的负载增加时,其铁损耗()A不变B减小C升高D随负载变化而变化12.电力变压器油枕的作用是（）A为器身散热B使油箱内部与空气隔离，在温度变化时对油箱内的油量进行调节C防止油箱爆炸D以上说法都正确13.三相变压器的变压比不等于（）A原、副边每相绕组匝数之比B原、副边绕组相电压之比C原、副边额定电压之比D原、副边绕组总匝数之比14.某三相变压器U1n=380V,I1n=10A，则其额定容量为（）A3800W B3800V AD380VA15.某三相变压器，U1n/U2n=10kV/0.4Kv,Dy接法，其一次、二次绕组的额定电流之比为（）A25：1B1：2C1：25D2116．决定电流互感器一次电流大小的因素是（）A．被测电路B．变流比C．二次侧所接负载大小D．二次电流17．某电流互感器变流比为100A/5A，当二次侧所接电流表读数为2A，则被侧电流为A200AB40AC10AD2A18．以下关于钳形电流表说法错误的是（）A为减小误差，测量时被测导线应尽量位于钳口的中央B改变量程时应将钳形电流表的钳口断开。

第二章 变压器2-1 什么叫变压器的主磁通，什么叫漏磁通？空载和负载时，主磁通的大小取决于哪些因素？答：变压器工作过程中，与原、副边同时交链的磁通叫主磁通，只与原边或副边绕组交链的磁通叫漏磁通。

由感应电动势公式Φ=1144.4fN E 可知，空载或负载情况下11E U ≈，主磁通的大小取决于外加电压1U 、频率f 和绕组匝数1N 。

2-2 一台50Hz 的变压器接到60Hz 的电源上运行时，若额定电压不变，问激磁电流、铁耗、漏抗会怎样变化答：（1）额定电压不变，则'1'11144.444.4Φ=Φ=≈N f fN E U N又5060'=f f ⇒6050'=ΦΦ， 即Φ=Φ5'磁通降低，此时可认为磁路为线性的，磁阻sl R m μ=不变，励磁磁势m m R N I Φ=⋅1，∴m m I I 65'=； （2）铁耗：βαf B p m Fe ∝，βα> 铁耗稍有减小；（3）σσσπ11''1562x L f x =⋅=， σσσπ22''2562x L f x =⋅= 2-3 在导出变压器的等效电路时，为什么要进行归算？归算是在什么条件下进行的？ 答：因为变压器原、副边只有磁的联系，没有电的联系，两边电压21E E ≠、电流不匹配，必须通过归算，才能得到两边直接连接的等效电路；归算原则：保持归算前后副边的磁动势不变。

2-4 利用T 型等效电路进行实际问题计算时，算出的一次和二次侧电压、电流和损耗、功率是否为实际值，为什么？答：一次侧没有经过归算，所以为实际值；二次侧电压、电流不是实际值，因为归算前后绕组匝数不同，但损耗、功率为实际值。

2-5 变压器的激磁阻抗和等效漏阻抗如何测定？答：激磁阻抗由空载试验测量；等效漏阻抗由短路试验测量。

（具体测量方法略）2-14 有一台三相变压器，额定容量kKA S N 5000=，额定电压kV kV U U N N 3.61021=，Y ,d 联结，试求：（1）一次、二次侧的额定电流；（2）一次、二次侧的额定相电压和相电流。

第一章 变压器基本工作原理和结构1-1从物理意义上说明变压器为什么能变压，而不能变频率？答：变压器原副绕组套在同一个铁芯上, 原边接上电源后，流过激磁电流I 0， 产生励磁磁动势F 0， 在铁芯中产生交变主磁通ф0, 其频率与电源电压的频率相同， 根据电磁感应定律，原副边因交链该磁通而分别产生同频率的感应电动势 e 1和e 2, 且有 dt d N e 011φ-=, dtd Ne 022φ-=, 显然，由于原副边匝数不等, 即N 1≠N 2，原副边的感应电动势也就不等, 即e 1≠e 2, 而绕组的电压近似等于绕组电动势,即U 1≈E 1,U 2≈E 2,故原副边电压不等,即U 1≠U 2, 但频率相等。

1-2 (试)从物理意义上分析，若减少变压器一次侧线圈匝数（二次线圈匝数不变）二次线圈的电压将如何变化？ 答：由dt d N e 011φ-=, dtd Ne 022φ-=, 可知 , 2211N e N e =，所以变压器原、副两边每匝感应电动势相等。

又U 1≈ E 1, U 2≈E 2 , 因此，2211N U N U ≈， 当U 1 不变时，若N 1减少, 则每匝电压11N U 增大，所以1122N U N U =将增大。

或者根据m fN E U Φ=≈11144.4，若 N 1 减小，则m Φ增大， 又m fN U Φ=2244.4，故U 2增大。

1-3 (试)变压器一次线圈若接在直流电源上，二次线圈会有稳定直流电压吗？为什么？答：不会。

因为接直流电源，稳定的直流电流在铁心中产生恒定不变的磁通，其变化率为零，不会在绕组中产生感应电动势。

1-4 变压器铁芯的作用是什么，为什么它要用0.35毫米厚、表面涂有绝缘漆的硅钢片迭成？答：变压器的铁心构成变压器的磁路，同时又起着器身的骨架作用。

为了铁心损耗，采用0.35mm 厚、表面涂的绝缘漆的硅钢片迭成。

1-5变压器有哪些主要部件，它们的主要作用是什么？答：铁心: 构成变压器的磁路,同时又起着器身的骨架作用。

变压器练习（含答案）变压器1、对于理想变压器，下列说法正确的是（）A、原线圈中的电流随着输出功率的增加而增大B、原线圈的输入功率随着副线圈回路电流的增大而增大C、原线圈的电压随副线圈的输出功率的增加而增大D、原线圈用细导线绕制，副线圈用粗导线绕制2、一个理想变压器，正常工作时，在原、副线圈上，下列物理量中一定相等的是（）A、交流的频率B、电流的有效值C、电功率D、磁通量的变化率3．如图所示的理想变压器原线圈匝数n1=1210匝，副线圈匝数n2=121匝，原线圈接入电第 2 页第 3 页第 4 页人一可变电阻R ，如图所示，为了使保险丝不致熔断，调节R 时，其阻值最低不能小于（ ）A.440ΩB.4402Ω，C.880ΩD.8802Ω6、如图所示为两个互感器，在图中圆圈内a 、b 表示电表，已知电压比为100，电流比为10，电压表的示数为220V ，电流表的示数为10A ，则（ ） A 、a 为电流表，b 为电压表B 、a 为电压表，b 为电流表C 、路输送电功率是2200WD 、线路输送电功率是2.2×106W7、如图所示是一理想的自耦变压器，A 、B 端接交流电源，C 、D 端接负载电阻R ，P 为滑动触头，当P 逆时针转动时，下列结论正确的是（ ）第7题～ R P O A Ba b 第6题A、R两端的电压下降，电流减小B、R两端的电压升高，电流增大C、R两端的电压升高，电流减小D、R消耗的功率不变8、如图所示，在绕制变压器时，某人将两个线圈绕在图示变压器铁芯的左右两个臂上，当通以交流电时，每个线圈产生的磁通量都只有一半通过另一个线圈，另一半通过中间臂，已知线圈1、2的匝数比n1：n2=2：1，在不接负载的情况下（）A.当线圈1输入电压220V时，线圈2输出电压为110VB.当线圈1输入电压220V时，线圈2输出电压为55VC.当线圈2输入电压110V时，线圈1输出电压为220VD.当线圈2输入电压110V时，线圈1输出电压为110V第 5 页9．理想变压器的原线圈的匝数为110匝，副线圈匝数为660匝，若原线圈接在6 V的电池上，则副线圈两端电压为（）A.36 VB.6 VC.1 VD.0 V10、如图所示，理想变压器原副线圈匝数比n1∶n2=4∶1，当导体棒向右匀速切割磁感线时，电流表A1的读数是12 mA,则副线圈中电流表A2的读数应该为( )A.3 mAB.48 mAC.0D.与R阻值有关11、理想变压器有两组副线圈，原线圈匝数n1=880匝，接到220V的交流电源上，现要使副线圈n2输出电压U2=5V，则n2=匝，要使n3输出电压U3=250V，则应使n3=匝，当副线圈n2、n3接上负载后的电流强度分别为I2=2A、I3=0.4A，则原线圈第 6 页中的电流强度为I1= A.12、如图所示，理想变压器原、副线圈的匝数比为N1：N2=2：1，原线圈接220 V交流电源，副线圈接额定功率为20 W的灯泡L，灯泡正常发光．当电源电压降为180 V时，求：（1）灯泡实际消耗的功率？（2）此时灯泡中的电流是多少？变压器1.AB2.ACD 3 AC 4. D 5.C 6.BD 7.A 8.BD 9、D 10. C 11.20匝1000匝0.5A 12. 13.4W 0.15A第 7 页。

高中物理－变压器练习题附答案一、单选题1．如图所示，理想变压器的原、副线圈匝数分别为12n n 、，定值电阻1R ，滑动变阻器2R ，图中电流表、电压表均为理想电表．在a b 、端输入电压有效值恒定的交变电流，当滑动变阻器2R 的滑片P 向下滑动时，则（ ）A ．电压表示数减小B ．电流表示数减小C ．1R 消耗的功率减小D ．电源的输出功率减小2．如图所示，理想变压器有三个线圈（一个原线圈1N 、两个副线圈2N 和3N ），其线圈匝数之比为123:::2:41N N N =，原线圈中接有效值恒定的正弦式交流电压，两副线圈电路中分别接有相同的灯泡1L 、2L ，灯泡的电阻均为一定值。

在副线圈2N 两端还接有开关S 和一阻值与灯泡阻值相同的定值电阻，则下列说法正确的是（ ）A ．1N 线圈两端的电压与3N 线圈两端的电压之比为4：1B ．1L 、2L 两个灯泡消耗的电功率之比为1：2C ．开关S 断开与闭合时2N 线圈输出的电功率之比为1：2D ．开关S 闭合时，原线圈1N 与副线圈2N ，3N 中的电流之比为4：1：23．某发电站用有效值为U 的交变电压向远处输电，输送功率为P ，输电线的总电阻为R 。

若改用5U 的交变电压输电，保持输送功率不变，则输电线上损失的电功率之比为（ ） A ．25∶1B ．20∶1C ．10∶1D ．5∶14．如图，变压器的输入端接入12202(V)u t π=的交流电，开关S 接1，当滑动变阻器接入电路的阻值为20Ω时，此时电压表的读数为102V 。

变压器为理想变压器，二极管正向电阻不计，所有电表均为理想电表，下列说法正确的是（ ）A ．若只将滑动变阻器的滑片向下滑动，则电流表示数减小，电压表示数增大B ．若只将S 从1拨到2，电流表示数变大C ．S 接1时，原、副线圈中接入电路的匝数之比为11：1D ．1min 内滑动变阻器产生的热量为400J5．如图所示，有一理想变压器，原、副线圈的匝数比为n ∶1，原线圈接正弦交流电，电压为u ＝U 0cos 100πt （V ），副线圈接有一个交流电流表和一个电动机。

人教版高二物理变压器专题练习附答案一、单选题1．如图所示，一个面积为S 的单匝金属线圈（电阻不计）在匀强磁场B 中以恒定的角速度ω绕垂直于磁场方向的固定轴OO '匀速转动，线圈两端通过电刷与图示的电路连接。

其中电阻R 1＝R ，光敏电阻R 2在无光照时其阻值也为R （其电阻随光照强度增大而减小），理想变压器的原、副线圈的匝数比为n ，电表皆为理想电表，则（ ）A ．开关S 处于闭合状态，当R 2上端串联理想二极管（正向电阻为零，反向电阻无穷大）时，电流表的示数不变B ．当开关S 断开、R 2用黑纸包裹时，R 2两端电压的有效值为()2221BS n ω+ C ．从图示位置开始计时，线圈转动时产生感应电动势的瞬时值表达式为cos e BS t ωω= D ．开关S 处于闭合状态，当减小光照强度时，电压表的示数变大，电流表的示数变大 2．如图所示，T 为理想变压器，电流表A 、电压表V 均为理想交流电表，1R 、2R 为定值电限，3R 为滑动变阻器，L 为电感线圈，A 、B 两点间接正弦交流电。

则（ ）A ．只将滑片1P 下移时，电流表A 示数变大B ．只将滑片2P 下移时，电压表V 示数变大C ．只增大交流电的电压时，电流表A 示数变大D ．只增大交流电的频率时，电压表V 示数不变3．如图所示，一理想变压器的原、副线圈分别接有额定电压相同的灯泡1L 和2L ，当原线圈a 、b 端输入电压U 为灯泡额定电压的7倍时，两灯泡均正常发光，则（ ）A ．原、副线圈的匝数之比为7：1B ．原、副线圈的匝数之比为6：1C ．此时灯泡1L 和2L 的功率之比为7：1D ．此时灯泡1L 和2L 的功率之比为6：14．如图甲所示，理想变压器原、副线圈的匝数比为10：1，b 是原线圈的中心抽头，图中电表均为理想的交流电表，定值电阻R =10Ω，其余电阻均不计。

从某时刻开始在原线圈c 、d 两端加上如图乙所示的交变电压。

第二章 变压器一、填空：1. 变压器空载运行时功率因数很低，其原因为 。

答：激磁回路的无功损耗比有功损耗大很多，空载时主要由激磁回路消耗功率。

2. 变压器的副端是通过 对原端进行作用的。

答：磁动势平衡和电磁感应作用。

3. 引起变压器电压变化率变化的原因是 。

答：负载电流的变化。

4. 联接组号不同的变压器不能并联运行，是因为 。

答：若连接，将在变压器之间构成的回路中引起极大的环流，把变压器烧毁。

5. 变压器副边的额定电压指 。

答：原边为额定电压时副边的空载电压。

6. 通过 和 实验可求取变压器的参数。

答：空载和短路。

7. 变压器的结构参数包括 ， ， ， ， 。

答：激磁电阻，激磁电抗，绕组电阻，漏电抗，变比。

8. 在采用标幺制计算时，额定值的标幺值为 。

答：1。

9. 既和原边绕组交链又和副边绕组交链的磁通为 ，仅和一侧绕组交链的磁通为 。

答：主磁通，漏磁通。

10. 变压器的一次和二次绕组中有一部分是公共绕组的变压器是 。

答：自耦变压器。

11. 并联运行的变压器应满足（1） ，（2） ，（3） 的要求。

答：（1）各变压器的额定电压与电压比应相等；（2）各变压器的联结组号应相同；（3）各变压器的短路阻抗的标幺值要相等，阻抗角要相同。

12. 变压器运行时基本铜耗可视为 ，基本铁耗可视为 。

答：可变损耗，不变损耗。

二、选择填空1. 一台三相电力变压器N S =560kVA ，N N U U 21 =10000/400(v), D,y 接法，负载时忽略励磁电流，低压边相电流为808.3A 时，则高压边的相电流为 。

A ： 808.3A ， B: 56A ， C: 18.67A ， D: 32.33A 。

答：C2. 一台变比为k ＝１０的变压器，从低压侧作空载实验，求得副边的励磁阻抗标幺值为１６，那末原边的励磁阻抗标幺值是 。

Ａ：１６, Ｂ：１６００, Ｃ：０.１６。

答：A3. 变压器的其它条件不变，外加电压增加１０℅，则原边漏抗1X ，副边漏抗2X 和励磁电抗m X 将 。

变压器经典例题及解析
稿子一
嗨，小伙伴们！今天咱们来瞅瞅变压器的经典例题，可有意思啦！
比如说这道题哈，一个变压器原线圈匝数是 1000 匝，副线圈匝数是 500 匝，原线圈接在 220V 的交流电源上，那副线圈的电压是多少呢？
咱们来分析分析哈，这变压器的电压比就等于匝数比呀！原副线圈匝数比是 2:1，那电压比也是 2:1 呗，所以副线圈电压就是 110V 啦！是不是挺简单？
再看这道，已知副线圈输出功率是 100W，效率是 80%，那原线圈输入功率是多少？这也好办呀，效率等于输出功率除以输入功率，那输入功率不就是输出功率除以效率嘛，算一下就是 125W 咯。

还有一道哦，变压器原副线圈电阻不计，原线圈电流是 1A，电压是 220V，副线圈接一个10Ω 的电阻，那副线圈电流是多少？先算出副线圈电压，再用电压除以电阻，答案就出来啦，是 22A 哟！
怎么样，这些例题是不是让你对变压器更清楚啦？
稿子二
亲爱的朋友们，咱们一起来玩玩变压器的经典例题哈！
来看看这个，有个变压器原线圈匝数 800 匝，副线圈 400 匝，原线圈电压 160V ，猜猜副线圈电压多少？嘿嘿，很容易嘛，匝数之比 2:1 ，电压也是 2:1 呀，那副线圈就是 80V 啦！
再瞧这道，原线圈接一个正弦交流电源，电压随时间变化的图像给出来啦，要算副线圈电压的变化，这就得先搞清楚原线圈电压的规律，然后根据匝数比来算副线圈的，是不是得动动脑筋啦？
还有个好玩的，说副线圈接了个灯泡，灯泡正常发光，告诉你灯泡的功率和电压，让你求原线圈的电流。

那得先从副线圈这边算出电流，再根据匝数比和电流比的关系，就能求出原线圈电流啦。

哎呀，变压器的例题真的是很有趣，多做做就能掌握其中的窍门啦！你们觉得呢？。

变压器知识习题及答案一、填空题1、油浸式电力变压器一般是由铁芯、绕组、（）绝缘套管和冷却系统五大部分组成。

2、变压器油起着散热和（）的作用。

3、将连接组别为y , dl 的三相变压器改接为Y, Yno。

如果一次侧的额定电电压不变，则二次侧的额定电压为原来的√3倍，其容量不变。

4、变压器空载运行时，由于（）很小，铜损近似为零。

5、变压器空载运行时的主磁通与额定运行时主磁通相同，所以变压压器的空载损耗似等于（）损耗。

6、变压器运行中温度最高的部位是（），温度最低的是变压器油。

7、当变压器负载系数为（）时，其效率最高。

8、变压器绕组损耗分为基本损耗和附加损耗,其中基本损耗耗是（）。

9、一台油浸自冷式变压器，当周围围空气温度为 32℃时，其上层油温为I 60°'C ，则上层油的温升为（）。

10.变压器空载电流的无功分量很大，而（）分量很小，因此变压器空载运行行时的功率因素很低。

11.变压器空载试验的目的是测量（）损耗和空载电流。

12、变压器并列运行的目的是：（）和提高供电可靠性。

13、变压器的相电压变比等于原边、副边绕组的（）之比。

14、变压器过负荷时的声音是（）。

15、变压器呼吸器中的硅胶受潮后，其颜色变为（）。

16、电力变压器的交流耐压试验，是考核变压器的（）绝缘。

17、测定电力变压器的变压比，一般采用的试验仪器是（）。

18、常用的电压互感器在运行时相当于一个空载运行的降压变压器，它的二次电压基本上等于二次（）。

19、电压互感器按其工作原理可分为（）原理和电容分压原理。

20、电流互感器二次侧的额定电流一般为（）安培，电压互感器二次侧的电压一般为（）伏，这样，可使测量仪表标准化。

二、选择题1、并列运行变压器的变压比不宜超过（）。

A、 2：1 B：3:1 C：4：1 D：5：12、变压器轻瓦斯保护正确的说法是（）。

A.作用于跳闸 B、作用于信号 C.作用于信号及跳闸 D.都不对3、带有瓦斯继电器的变压器，安装时其顶盖沿瓦斯继电器方向的的升高场坡度为（）。

第一单元变压器的分类、结构和原理课题一变压器的分类和用途一、填空题1．变压器是一种能变换_交流__电压，而____频率___不变的静止电气设备。

2．变压器的种类很多，按相数分，可分为单相和三相变压器；按冷却方式分，可分为__油浸_风冷式、自冷式和__干式___变压器。

3．电力系统中使用的电力变压器，可分为__升压__变压器、___降压____变压器和__配电_____变压器。

二、判断题(在括号内打“√”或打“×”)1．在电路中所需的各种直流电，可以通过变压器来获得。

(× )2．变压器的基本工作原理是电流的磁效应。

(× )三、简答题1．为什么要高压送电?在传输功率一定时，升高输电电压就可以降低输电电流，这样就可以减小输电线路上的损耗。

2．变压器能改变直流电压吗?不能如果接上直流电压会发生什么现象?副边无输出，原边或电源将会烧毁。

为什么?接直流电源时，铁芯中产生稳恒磁场，原、副边都不会产生感生电动势。

课题二变压器的结构与冷却方式一、填空题1．变压器的绕组常用绝缘铜线或铜箔绕制而成。

接电源的绕组称为____一次侧___；接负载的绕组称为__二次侧____。

也可按绕组所接电压高低分为___高压绕组____和___低压绕组____。

按绕组绕制的方式不同，可分为同心绕组和交叠绕组两大类型。

’2．变压器的铁心常用__硅钢片_____叠装而成，因线圈位置不同，可分为___芯式____和__壳式___两大类。

3．气体继电器装在____油枕___ 与___油箱____之间的管道中，当变压器发生故障时，气体继电器就会过热而使油分解产生气体。

4．绝缘套管穿过___油箱盖____，将油箱中变压器绕组的___输入、输出线____从箱内引到箱外与__电网_____相接。

5．绝缘套管由外部的__瓷套_____和中间的___导电杆____组成。

对它的要求主要是____绝缘性能___和____密封性能___要好。

第二章电力变压器复习题第二章电力变压器一、单选题1. 电力变压器可以改变交流电源的( ).A.功率B.频率C.电压2. 电力变压器在电力系统中作用,正确的是( ).A.只能升压.B.只能降压.C.既能升压也能降压.3.在电力系统中变压器的总容量比发电机总容量( ).A. 大 B .小. C.相等.4. 变压器约束关系E1=4.44f N1Φm中Φm是磁通量的( ).A.有效值.B.平均值.C.幅值.5. 电力变压器的铁心由硅钢片叠成,其目的是( ).A.限制磁路饱和.B.节省钢材.C.降低铁心损耗.6. 电力变压器采用同心式绕组时,靠近铁心的是( ).A.低压绕组.B.高压绕组.C.高低压绕组.7. 电力变压器采用交叠式绕组时,靠近铁轭的是( ).A.低压绕组.B.高压绕组.C.高、低压绕组.8. 电力变压器的绝缘材料中,属于外绝缘的是( ).A.油箱内变压器油.B.绕组上的绝缘纸.C.高、低压套管.9. 电力变压器的分接开关的作用是( ).A.调节输入电压,B.调节输出电压.C.调节输出电流.10.油浸变压器安全气道的作用是( ).A.散热循环.B.与大气绝缘.C.保护变压器在严重故障时不损坏.11.保证储油柜顶部空气干燥和洁净的装置称为( ).A.冷却装置.B.气体继电器.C.吸湿器.12. 保证电力变压器的油箱内总是充满油的部件是( ).A.安全气道.B.储油柜和内部变压器油.C.防爆管.13. 气体继电器的作用是( ).A.保持大气干燥.B.保持油箱内部压力.C.变压器油分解为气体后或油面下降后将信号传递给保护装置.14. 型号为SFZ—10000/110的电力变压器,其结构含义是( ).A. 三相自然循环风冷有载调压.B. 单相自然循环风冷有载调压.C. 三相油浸自冷式,双绕组无励磁调压.15.在变压器铭牌规定的额定条件下, 额定容量是指( ).A.输入能力.B.输出能力.C.输出容量与输入能力之和.16. 三相电力变压器的额定电压是指( ).A.相电压有效值.B.线电压有效值.C.线电压幅值.17. 三相电力变压器的联结组别是D, yn11,说明绕组接线是( ).A.一次侧D接;二次侧y接,无中性线.B. .一次侧D接, 有中性线;二次侧y接, 无中性线.C. 一次侧D接;二次侧y接,有中性线.18. 变压器的电压调整率是在规定的负载功率因数下,二次绕组空载电压U2N与( )之差对二次绕组空载电压U2N的百分比.A. 一次绕组空载电压U1N .B.二次绕组负载时的输出电压U2.C. 一次绕组负载时的输入电压U1.19. 对室外变压器正常运行情况下,过载不得超过( ).A. 20％.B. 30％.C. 10％.20.变压器的并列运行的情况是指( ).A.一次侧接入公共母线,二次侧不接公共母线.B. 二次侧接入公共母线,一次侧不接.C. 一次侧接入公共母线,二次侧接入公共母线.21.运行中的变压器油试验(检验)周期是( )．Ａ．一年Ｂ．两年．Ｃ．三年．22．强迫油循环的风冷或水冷变压器,巡视检查周期应是（）．Ａ．一周．Ｂ．每班．Ｃ．一小时．23.气体绝缘电力变压器箱壳内的气体是( ).A.空气.B.氮气.C.六氟化硫.24.电压互感器的二次绕组在运行时不允许( ).A.接地.B.短路.C.开路.25.电流互感器运行时二次绕组不允许( ).A.接地.B.短路.C.开路.26. 电压互感器投入电网时,下列说法正确的是( ).A. 一次、二次侧都应装设熔断器.B. 一次侧不可装设熔断器.C. 二次侧不可装设熔断器.27.电流互感器投入电网时,下列说法正确的是( ).A. 一次、二次侧都应装设熔断器.B. 一次侧必须装设熔断器.C. 二次侧不可装设熔断器.28. 电压互感器和电流互感器投入电网使用时,下列说法正确的是( ).A.二次绕组都必须接地.B. 二次绕组都不许接地.C. 二次绕组可接地也可不接地.29.关于互感器下列说法正确的是( ).A. 电压互感器相当于一个二次开路的变压器, 电流互感器相当于一个二次短路的变压器.B. 电压互感器相当于一个二次短路的变压器, 电流互感器相当于一个二次开路的变压器.C. 电压互感器和电流互感器都是干式变压器.30.国产S9和S11系列电力变压器是( ).A.非晶态合金铁心变压器.B.气体绝缘变压器.C.低损耗油浸变压器.二、判断题1.变压器接入电源的称为一次侧,输出电能的一侧称为二次侧. ( )2.如果变压器一、二次绕组的匝数不同,那么匝数多的一侧电压低. ( )3.如果变压器一、二次绕组的匝数不同,那么匝数多的一侧电流小. ( )4.变压器铁心采用硅钢片叠成,硅钢片表面涂覆一层绝缘漆. ( )5. 分接开关可以改变一次绕组或二次绕组的匝数来调压. ( )6.安全气道位于变压器顶盖上,其出口直接与大气相通. ( )7. 35KV高压等级的供电线路,其线路始端的电压应高于额定值5%. ( )8.三相变压器的容量就是各相绕组容量之和. ( )9.电压互感器运行时相当于一个二次开路的变压器. ( )10.电流互感器相当于一个二次短路的变压器. ( )11.电压互感器和电流互感器投入电网使用时, 二次绕组都不许接地. ( )12.电压互感器的二次绕组在运行时不允许开路. ( )13.电流互感器运行时二次绕组不允许短路. ( )14. A级绝缘材料的最高温度为105℃. ( )15.变压器带负荷工作时其铁心部位温度最高. ( )16.电力变压器并列运行时必须先核相,否则会造成电源短路. ( )17.无励磁调压时,必须用电桥测量变压器分接头直流电阻. ( )18. 35KV电力变压器可以补充不同牌号的变压器油. ( )19.对于强迫油循环的电力变压器其顶层油温不能超过75℃. ( )20.变压器通电运行时铁心内部的主磁通恒定不变. ( )21.变压器退出运行操作是先断开二次侧,后断开一次侧线路. ( )22.变压器投入运行操作是先接通二次侧,后接通一次侧线路. ( )23.变压器的气体继电器只能保护油箱内的各种故障. ( )24.对于变压器二次侧有中性线的系统,中性线不设熔断器. ( )25.变压器过负荷时会发出沉重的嗡嗡声. ( ) 26．变压器按冷却介质分为油浸式和干式两种。

第一篇 变压器一、填空题：1. 变压器工作原理的基础是 定律。

电磁感应2. 变压器二次绕组的额定电压是指变压器一次绕组加 ，二次绕组的 电压。

额定电压，空载线（或开路线）3. 在变压器中，同时和一次绕组、二次绕组相交链的磁通称为 ，仅和一侧绕组交链的磁通称为 。

主磁通，漏磁通4. 变压器磁场中的磁通按照性质和作用的不同，分为 和 ，主磁通的作用是 ，漏磁通的作用是 。

主磁通，漏磁通，传递能量，产生漏电抗压降5. 一台变压器的额定频率为60Hz ，现将它接到50Hz 的电网上运行，若电压和线圈匝数均不变，则铁心中的磁通大约为原值的 倍。

1.26. ★一台额定频率为50Hz 的电力变压器接于60Hz 、电压为变压器6/5倍额定电压的电网上运行，此时变压器磁路饱和程度______，励磁电流______，励磁电抗______，漏电抗______。

饱和程度不变，励磁电流不变，励磁电抗增大，漏电抗增大。

7. 当变压器主磁通按正弦规律变化时，（考虑磁路的饱和）其空载电流波形为___________。

尖顶波8. 变压器的变比为k ，如果将二次绕组折合到一次绕组，则2I '= __________，2E ' =__________，2Z '=__________。

221I I k'=，22E kE '=，222Z k Z '= 9. 变压器等效电路中的X m 是对应于___________的电抗，R m 是表示________ ___的等效电阻。

主磁通，铁耗10. 变压器额定电压下负载运行时，当负载电流增大时，铜耗将_ ；铁耗将 。

增大，不变11. 三相变压器的联结组标号反映的是变压器高、低压侧对应 之间的相位关系。

线电动势（或线电压）12. 两台变压器并联运行，第一台短路电压U K I =5%U N ，第二台短路电压U K II =7%U N ，负载时，第___________台变压器先达到满载。

第二章习题解答（Page 39~42）2-1 变压器主磁通和漏磁通有何不同？在等效电路中如何体现它们的区别？ 【解】区别有：①磁通路径不同。

主磁路是闭合的铁心，漏磁路主要由非磁性介质构成，因此，主磁路导磁性能好，主磁通占总磁通的绝大部分，通常在90%左右，故被称为主磁通；漏磁路导磁性能差，漏磁通幅值小，它占总磁通的份额一般不到10%。

②匝链的绕组不同。

主磁通同时匝链（即穿越绕组的线匝）一、二次绕组，而某侧漏磁通仅与该侧绕组自身匝链，这是二者的本质区别。

③受负载影响不同。

主磁通幅值几乎不随负载变化，而漏磁通幅值随负载增加而增大。

在变压器等效电路中，第一个区别用电抗大小来表示，主磁通对应的激磁电抗x m 数值大，漏磁通Φ1σ、Φ2σ对应的一、二次漏抗x 1σ、x 2σ数值较小；第二个区别用电抗位置来表示，x 1σ、x 2σ分别处在一次绕组回路和二次绕组回路中，x m 则处在一、二次绕组的公共回路中；第三个区别表现在电动势大小（图中实际为电抗电压）是否受负载影响，其中，由于I 0基本不随负载变，故电抗压降E 1≈I 0x m 也就不变；I 1和I 2随负载增大而增大，故电抗压降E 1σ=I 1x 1σ和E 2σ=I 2x 2σ就随之增大。

2-2 某台单相变压器，220/110V ，若错把二次侧（110V 侧）当成一次侧接到220V 交流电源上，主磁通和激磁电流将如何变化？若将直流电源220V 接在一次侧，会出现什么问题？典型分析过程如下：⑴首先用式m 111f N 44.4E U Φ=≈分析铁心中主磁通Φm 变化情况。

可见，影响Φm 大小的因素有一次绕组匝数N 1、电源的电压U 1和频率f 。

其中，频率f 还影响铁耗3.12m Fe fkB p =，k 为常数。

⑵再用式A B m m =Φ分析磁密B m 变化情况。

B m 受Φm 和铁心截面积A 影响，并影响p Fe 。

⑶然后用式m m H B μ=和变压器空载特性（也称磁化曲线）分析磁路中磁场强度H m 和导磁率μ变化情况。

第二章三相变压器题库一、填空题1．三相变压器的原副绕组套在同一铁心柱上,当同极性端同为首端时,原副绕组感应电势之间的相位差为_________。

2.变压器的空载电流约为额定电流的_______倍3.三相心式变压器的磁路特点是_______。

4.变压器空载合闸最不利的情况是α=_______.5.变压器负载运行时原绕组的电流包含两个分量,一个是_________________,另一个是___________________.6.变压器空载试验时输入的有功功率主要消耗在_____________________,短路试验时输入的有功功率主要消耗在____________________.7.电力变压器短路阻抗标幺值Zk的大小,仅从负载时副边电压调整率小这一角度考虑时, Zk 值越______越好。

8.额定容量为560KVA,Y,d11接法的三相变压器,额定电压为10000/400V,此变压器的变比K=____________,副边额定电流IN=_____________A.9.额定电压为220/110V的单相降压变压器,额定容量为20KVA,若改接为330/110V的自耦变压器,其额定容量应为___________KVA,原边额定电流IN=_________A.10.一台变压器带纯电阻负载运行时,欲增大输出功率,应使负载电阻_________,此时副边电压___________,副边电流_______________.11.额定容量为320KVA,额定电压为400/110KV的三相双绕组变压器,改接为510/110KV的自耦变压器,其容量额定值应为__________KVA.12.三相变压器的常见种类__________、__________13.一台三相电力变压器副边额定电压U2N=400V,带上负载以后的线电压为380V,此时变压器的电压变化率ΔU=___________.14.电压互感器使用时副边不允许_________________,电流互感器使用时副边不允许_________________.15.变压器铁心处于饱和状态时,若磁通波形为正弦波,则励磁电流为_______波.16.变压器运行时效率的高低决定于_____________和____________17.三相变压器组不能采用Y,y接法的原因是__________________________。
