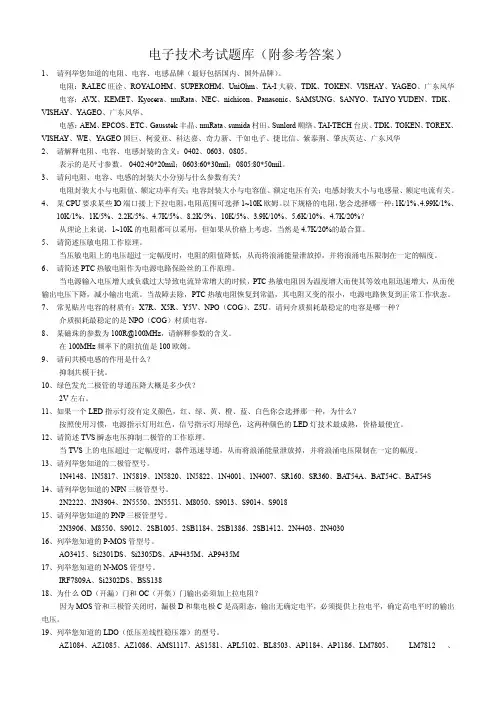

硬件考试题库（附参考答案）1、请列举您知道的电阻、电容、电感品牌（最好包括国内、国外品牌）。

电阻：美国：A VX、VISHAY威世日本：KOA兴亚、Kyocera京瓷、muRata村田、Panasonic松下、ROHM罗姆、susumu、TDK台湾： LIZ丽智、PHYCOM飞元、RALEC旺诠、ROYALOHM厚生、SUPEROHM美隆、TA-I大毅、TMTEC泰铭、TOKEN 德键、TYOHM幸亚、UniOhm厚声、VITROHM、VIKING光颉、WALSIN华新科、YAGEO国巨新加坡：ASJ中国：FH风华、捷比信电容：美国：A VX、KEMET基美、VISHAY威世英国：NOVER诺华德国：EPCOS、WIMA威马丹麦：JENSEN战神日本：ELNA伊娜、FUJITSU富士通、HITACHI日立、KOA兴亚、Kyocera京瓷、Matsushita松下、muRata村田、NEC、nichicon （蓝宝石）尼吉康、Nippon Chemi-Con（黑金刚、嘉美工）日本化工、Panasonic松下、Raycon威康、Rubycon（红宝石）、SANYO三洋、TAIYO YUDEN太诱、TDK、TK东信韩国： SAMSUNG三星、SAMWHA三和、SAMYOUNG三莹台湾：CAPSUN、CAPXON（丰宾）凯普松、Chocon、Choyo、ELITE金山、EVERCON、EYANG宇阳、GEMCON至美、GSC杰商、G-Luxon世昕、HEC禾伸堂、HERMEI合美电机、JACKCON融欣、JPCON正邦、LELON立隆、LTEC辉城、OST 奥斯特、SACON士康、SUSCON 冠佐、TAICON台康、TEAPO智宝、WALSIN华新科、YAGEO国巨香港：FUJICON富之光、SAMXON万裕中国：AiSHi艾华科技、Chang常州华威电子、FCON深圳金富康、HEC东阳光、JICON吉光电子、LM佛山利明、R.M佛山三水日明电子、FH广东风华、Rukycon海丰三力、jianghai南通江海、TF南通同飞、QIFA深圳奇发电子、Sancon海门三鑫、SEACON深圳鑫龙茂电子、SHENGDA扬州升达电感：美国：AEM、A VX、Coilcraft线艺、Pulse普思、VISHAY威世德国：EPCOS、WE日本：KOA兴亚、muRata村田、Panasonic松下、sumida胜美达、TAIYO YUDEN太诱、TDK、TOKO、TOREX特瑞仕台湾：CHILISIN奇力新、yers美磊、TAI-TECH台庆、TOKEN德键、VIKING光颉、WALSIN华新科、YAGEO国巨中国：Gausstek丰晶、FH风华、CODACA科达嘉、Sunlord顺络、紫泰荆、肇庆英达2、请解释电阻、电容、电感封装的含义：0402、0603、0805。

由于片面问题，所以可能会看起来不太美观，可以看附件中的内容。

ARM启动代码相当于我们电脑的BIOS，也就是ARM启动时对处理器的一些初始化及嵌入式系统硬件的一些初始化。

由于它直接面对处理器内核和硬件控制器进行编程，一般都是用汇编语言。

一般包括：中断向量表，初始化存储器系统，初始化堆栈，初始化有特殊要求的断口，设备初始化，变量初始化等。

这几天对着RealView MDK-ARM中自带的启动代码研究了一下，遇到问题又对着数据手册和指令表看了一下，总算对S3C2440A的硬件有了一个大致的了解。

学习嵌入式系统重在系统，学习ARM只是为学习嵌入式系统铺路，懒猫比较笨可能在上系统之前要裸奔几天以强化以下对S3C2440A内部结构的了解。

把MDK自带的S3C2440A.S文件的注释发一下，这些是懒猫结合数据手册与ARM指令表理解了，可能会有错误，放在这里只是引导一下像我一样还没有入门的兄弟们，希望你们不要害怕ARM害怕嵌入式，老毛他老人家说的对，世上无难事，只怕有心人，ARM指令就那么多，看一遍不会就多看几遍，还有一定要学习看软件自带的帮助文件.;/*****************************************************************************/;/* S3C2440.S: Startup file for Samsung S3C440 */;/*****************************************************************************/;/* <<< Use Configuration Wizard in Context Menu >>> */ ;/*****************************************************************************/;/* This file is part of the uVision/ARM development tools. */ ;/* Copyright (c) 2005-2008 Keil Software. All rights reserved. */ ;/* This software may only be used under the terms of a valid, current, */;/* end user licence from KEIL for a compatible version of KEIL softwar e */;/* development tools. Nothing else gives you the right to use this softwa re. */;/*****************************************************************************/;下面这些参数是与CPSR状态寄存器有关;参数的由来:这里各个模式的参数是由寄存器CPSR的模式位设置M[4:0]得来的,;比如这里的用户模式,CPSR的M[4:0]设置为10000就是0x10。

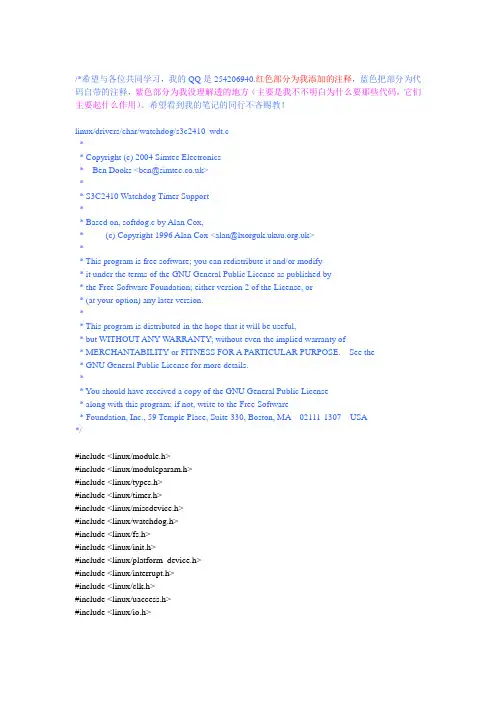

/*希望与各位共同学习，我的QQ是254206940.红色部分为我添加的注释，蓝色把部分为代码自带的注释，紫色部分为我没理解透的地方（主要是我不不明白为什么要那些代码，它们主要起什么作用）。

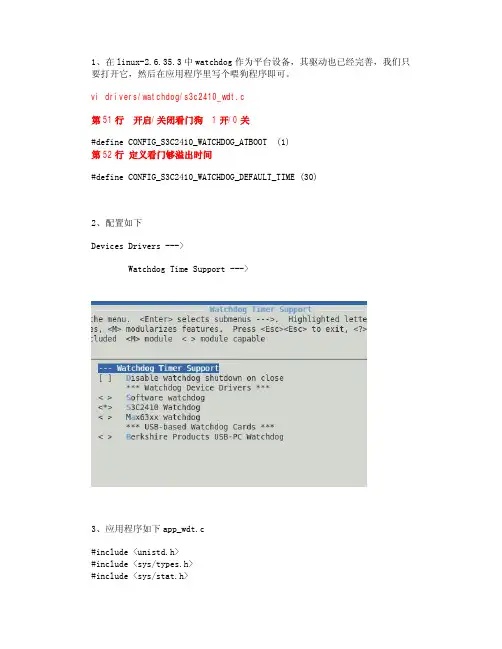

希望看到我的笔记的同行不吝赐教！linux/drivers/char/watchdog/s3c2410_wdt.c** Copyright (c) 2004 Simtec Electronics* Ben Dooks <ben@>** S3C2410 Watchdog Timer Support** Based on, softdog.c by Alan Cox,* (c) Copyright 1996 Alan Cox <alan@>** This program is free software; you can redistribute it and/or modify* it under the terms of the GNU General Public License as published by* the Free Software Foundation; either version 2 of the License, or* (at your option) any later version.** This program is distributed in the hope that it will be useful,* but WITHOUT ANY WARRANTY; without even the implied warranty of* MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE. See the* GNU General Public License for more details.** Y ou should have received a copy of the GNU General Public License* along with this program; if not, write to the Free Software* Foundation, Inc., 59 Temple Place, Suite 330, Boston, MA02111-1307 USA*/#include <linux/module.h>#include <linux/moduleparam.h>#include <linux/types.h>#include <linux/timer.h>#include <linux/miscdevice.h>#include <linux/watchdog.h>#include <linux/fs.h>#include <linux/init.h>#include <linux/platform_device.h>#include <linux/interrupt.h>#include <linux/clk.h>#include <linux/uaccess.h>#include <linux/io.h>#include <mach/map.h>#undef S3C_V A_WA TCHDOG#define S3C_V A_WA TCHDOG (0)#include <asm/plat-s3c/regs-watchdog.h>#define PFX "s3c2410-wdt: "#define CONFIG_S3C2410_WA TCHDOG_A TBOOT(0)#define CONFIG_S3C2410_WA TCHDOG_DEFAULT_TIME (15)static int nowayout = W A TCHDOG_NOW AYOUT;static int tmr_margin = CONFIG_S3C2410_WA TCHDOG_DEFAULT_TIME;static int tmr_atboot = CONFIG_S3C2410_WA TCHDOG_A TBOOT;static int soft_noboot;static int debug;module_param(tmr_margin, int, 0);module_param(tmr_atboot, int, 0);module_param(nowayout, int, 0);module_param(soft_noboot, int, 0);module_param(debug, int, 0);MODULE_PARM_DESC(tmr_margin, "Watchdog tmr_margin in seconds. default="__MODULE_STRING(CONFIG_S3C2410_WA TCHDOG_DEFAULT_TIME) ")"); MODULE_PARM_DESC(tmr_atboot,"Watchdog is started at boot time if set to 1, default="__MODULE_STRING(CONFIG_S3C2410_WA TCHDOG_A TBOOT)); MODULE_PARM_DESC(nowayout, "Watchdog cannot be stopped once started (default="__MODULE_STRING(WA TCHDOG_NOW AYOUT) ")");MODULE_PARM_DESC(soft_noboot, "Watchdog action, set to 1 to ignore reboots, 0 to reboot (default depends on ONLY_TESTING)");MODULE_PARM_DESC(debug, "Watchdog debug, set to >1 for debug, (default 0)");typedef enum close_state {CLOSE_STA TE_NOT,CLOSE_STA TE_ALLOW = 0x4021} close_state_t;static unsigned long open_lock;static struct device *wdt_dev; /* platform device attached to */static struct resource *wdt_mem;static struct resource *wdt_irq;static struct clk *wdt_clock;static void __iomem *wdt_base;static unsigned int wdt_count;static close_state_t allow_close;static DEFINE_SPINLOCK(wdt_lock);/* watchdog control routines */#define DBG(msg...) do { \if (debug) \printk(KERN_INFO msg); \} while (0)/* functions */static void s3c2410wdt_keepalive(void)//喂狗，即将计数值赋给WTCNT寄存器{spin_lock(&wdt_lock);writel(wdt_count, wdt_base + S3C2410_WTCNT);spin_unlock(&wdt_lock);}static void __s3c2410wdt_stop(void){unsigned long wtcon;wtcon = readl(wdt_base + S3C2410_WTCON);wtcon &= ~(S3C2410_WTCON_ENABLE | S3C2410_WTCON_RSTEN);writel(wtcon, wdt_base + S3C2410_WTCON);}//将WTCON寄存器的位[5]和位[0]清零，不输出复位信号，停止看门狗static void s3c2410wdt_stop(void)//关看门狗{spin_lock(&wdt_lock);__s3c2410wdt_stop();spin_unlock(&wdt_lock);}static void s3c2410wdt_start(void){unsigned long wtcon;spin_lock(&wdt_lock);__s3c2410wdt_stop(); //关看门狗wtcon = readl(wdt_base + S3C2410_WTCON);wtcon |= S3C2410_WTCON_ENABLE | S3C2410_WTCON_DIV128;/*#define S3C2410_WTCON_ENABLE (1<<5)#define S3C2410_WTCON_DIV128 (3<<3)开启看门狗，设置分频系数为128（这里并没有将其写入控制寄存器，只是设置值而已）*/if (soft_noboot) {wtcon |= S3C2410_WTCON_INTEN; //#define S3C2410_WTCON_INTEN (1<<2)使能看门狗中断wtcon &= ~S3C2410_WTCON_RSTEN; //#define S3C2410_WTCON_RSTEN (0x01),不输出复位信号} else {wtcon &= ~S3C2410_WTCON_INTEN; //禁止看门狗中断wtcon |= S3C2410_WTCON_RSTEN; //允许输出复位信号}DBG("%s: wdt_count=0x%08x, wtcon=%08lx\n",__func__, wdt_count, wtcon);writel(wdt_count, wdt_base + S3C2410_WTDA T);writel(wdt_count, wdt_base + S3C2410_WTCNT); //写入计数值writel(wtcon, wdt_base + S3C2410_WTCON); //写WTCON寄存器，前面的设置会生效spin_unlock(&wdt_lock);}static int s3c2410wdt_set_heartbeat(int timeout){unsigned int freq = clk_get_rate(wdt_clock);//获得时钟，这里的时钟应该是系统初始化时设置好了的。

“微处理器系统原理与嵌入式系统设计”第十章习题解答10.2 简述以ARM微处理器为核心的最小硬件系统的组成？●ARM微处理器；●电源模块，包括CPU内核和I/O接口电源；●时钟模块，包括系统主时钟和实时时钟；●复位模块，包括系统加电复位、手动复位和内部复位；●存储器模块，包括程序保存存储器和程序运行存储器；●JTAG调试接口模块。

10.4 简述S3C2440A芯片中各模块时钟信号产生及配置的原理。

为降低系统功耗，可时钟信号进行哪些处理？系统复位信号与各时钟信号有什么关系？当系统主时钟送入S3C2440A芯片后，进入其时钟发生模块，由锁相环进行相应的处理，最终得到FCLK，HCLK，PCLK和UCLK四组时钟信号。

其中，FCLK信号主要供给ARM920T内核使用，HCLK主要供给AHB总线、存储器控制器、中断控制器、LCD控制器、DMA控制器和USB主机模块；PCLK主要供给访问APB总线的外设，例如WDT，I2S，I2C，PWM定时器，MMC接口，ADC，UART，GPIO，RTC和SPI模块；UCLK主要提供USB模块需要的48MHz 时钟。

为降低系统功耗，可对时钟信号进行门控管理。

最低功耗情况下，只开启FCLK信号，其他时钟信号关闭；若需对其他外设，只需使能相应总线及外设的时钟信号有效即可。

系统复位信号一般包括加电复位、手动复位和内部复位三类。

其中，加电复位和手动复位信号均来自外部复位电路，内部复位信号一般来自系统内部事务处理（例如看门狗复位等）。

因此，系统对外部复位信号波形有一定的要求，若不能满足要求系统将不能正常工作。

在S3C2440A芯片中，要完成正确的系统复位，在处理电源保持稳定之后，该信号必须至少维持4个FCLK时钟的低电平状态。

10.6 利用S3C2440A的GPIO端口，设计包含8个LED的流水灯电路，每个LED 间隔1S轮流点亮，试画出程序流程图并写出相关程序段。

假设利用S3C2440A芯片的GPIO端口G的第0~7引脚驱动8个LED电路，对应GPIO输出为0时LED灯亮，则相应程序流程图及相应程序段如下所示：GPGCON EQU 0x56000060GPGDAT EQU 0x56000064GPGUP EQU 0x56000068;配置GPGCON寄存器，设置相关引脚为输出功能LDR R0,=GPGCONLDR R1,[R0]BIC R1,R1,#0x0000FFFFORR R1,R1,#0x00005555STR R1,[R0];配置GPGUP寄存器，断开各上拉电阻LDR R0,=GPGUPLDR R1,[R0]ORR R1,R1,#0x00FFSTR R1,[R0];输出驱动数据，点亮对应LED等LDR R2,=GPGDATLDR R3,[R2]BIC R3,R3,#0x00FFORR R3,R3,#0x00FESTR R3,[R2]LDR R0,=0xFFFFFF ;初始计数值BL DELAY ;调用延迟子程序…LDR R2,=GPGDATLDR R3,[R2]BIC R3,R3,#0x00FFORR R3,R3,#0x007FSTR R3,[R2]LDR R0,=0xFFFFFF ;初始计数值BL DELAY ;调用延迟子程序B LOOPSTARDELAYSUB R0,R0,#1CMP R0,#0x0BNE DELAYMOV PC,LR10.7 在上题中，如果要加入一个按键，实现按键按下时流水灯停止流动，按键放开时流水灯正常流转的功能，思考应怎样修改电路和程序？在上题的基础上，添加一个GPIO口作为输入管脚(GPA的GPA[0])，按键按下GPA[0]值为1，否则为零。

1、引言2、汇编基础2.1、伪操作GET 伪操作类似于C 语言里面的include，是将一个源文件包含到当前源文件中，并将被包含的文件在其当前位置进行汇编处理。

IMPORT伪操作相当于C 语言中的extern 声明，它告诉编译器当前的符号不再本源文件中定义，而是在其他源文件中定义，在本源文件中可能引用该符号。

AERA 伪操作用于定义一个代码或者数据段。

ASSERT在汇编编译器对汇编程序的扫描中，如果ASSERT 中条件不成立，ASSERT 伪操作将报告错误信息。

2.2、汇编指令LDR伪指令将一个32 位的常数或者一个地址值读取到寄存器中。

BL跳转指令，L 决定是否保存返回地址。

MRS用于将状态寄存器的内容传送到通用寄存器中。

MSR用于将通用寄存器的内容或一个立即数传送到状态寄存器中。

LDM和STM分别为批量Load/Store内存访问指令。

FD为满递减数据栈。

3、启动代码功能模块分解启动代码主要是在主程序运行之前初始化系统硬件及软件的运行环境，它的主要功能包括以下的几个方面：* 建立中断向量表* 初始化系统堆栈* 应用程序执行环境初始化* 跳转至主函数3.1、系统堆栈初始化ARM有7种模式：* 用户模式* 快速中断模式* 中断模式* 管理模式* 中止模式* 未定义模式* 系统模式系统堆栈的初始化主要是给各个处理器模式分配堆栈空间。

堆栈是为中断或程序跳转服务的，当发生中断或程序跳转时，需要将当前处理器的状态及一些参数保持在堆栈中，当中断处理完毕以后或程序执行完后返回时，再将堆栈保存的现场数据进行恢复，以保证原来的程序正确运行。

USERMODE EQU 0x10 ;用户模式FIQMODE EQU 0x11 ;快速中断模式IRQMODE EQU 0x12 ;中断模式SVCMODE EQU 0x13 ;监管模式ABORTMODE EQU 0x17 ;异常中断模式UNDEFMODE EQU 0x1b ;未定义模式MODEMASK EQU 0x1f ;模式掩码NOINT EQU 0xc0 ;取消中断；设置工作模式的堆栈的起始地址；在option.inc 中定义了_STACK_BASEADDRESS EQU 0x33ff8000 UserStack EQU (_STACK_BASEADDRESS-0x3800) ；堆栈空间0x33ff4800 SVCStack EQU (_STACK_BASEADDRESS-0x2800) ；堆栈空间0x33ff5800 UndefStack EQU (_STACK_BASEADDRESS-0x2400) ；堆栈空间0x33ff5c00AbortStack EQU (_STACK_BASEADDRESS-0x2000) ；堆栈空间0x33ff6000IRQStack EQU (_STACK_BASEADDRESS-0x1000) ；堆栈空间0x33ff7000 FIQStack EQU (_STACK_BASEADDRESS-0x0) ；堆栈空间0x33ff8000堆栈初始化的顺序决定系统最后运行在哪种处理器模式，最后初始化哪种模式的堆栈，系统就运行在哪种模式。
