新能源汽车教学实验系列：CAN总线基本物理层和链路层分析实验及习题思考

CAN总线心得总结（不可多得）CAN总线学习心得：zlg关于can帖子汇总SJA1000的常用标准波特率设置，为什么基本上都是单次采样？即使是低速的时候也是这样的，既然TSEG1的设置周期都很大，比如都大于10了，为什么不让他采样三次呢？答：是不好理解，但那是CiA推荐的值。

用51系列芯片和两个SJA1000接口还要外扩一个RAM,请问51的ALE能否同时与三个芯片的ALE管脚相连(地址不同)? 有哪位高手做过双SJA1000冗余的请指教答：能同时连接。

请问CAN总线在想传输1000m的情况下,最快的速度能到多少呢?答：50kbps = 1300m。

如果一个网络中只有2个节点,其中一个处于监听模式,另一个节点发送报文会使处于监听模式的节点进入中断吗?答：能进入接收中断，你自己的试验也可以证明。

想组建一个简单的CAN网络,已经有两个节点,我想问CAN总线如何组建,终端电阻安装在哪里?小弟还没有入门,大虾们指点一下。

答1：直接将节点CANH和CANL连到总线上，终端电阻接在总线两端，大约120欧。

答2：推荐北航出版《现场总线CAN原理与应用技术》，研读一下。

请问各位老师：我是一名can总线的新手，我正在做can总线的开发，控制器用sja1000t(我自己两个控制板互通),但我在发送数据后将出现总线关闭，我看到发送错误计数器在不断增加，直到0xff,最后恢复到0x7f,谢谢各位老师帮我解答这个问题。

或者对我给与启发答1；首先调通单个节点。

答2：这是单节点发送没有成功(或者由于网络中其他节点没有收到帧并在响应场响应)；建议参考网站CAN应用方案。

我想请教各位can远程贞有何作用？如何应用？在什么情况下才需要用到远程贞？谢谢了！答：远程幀的用与不用完全取决你自己的协议，can有远程幀的功能，是可用可不用的！用网站提供的计算波特率的工具算出的数，12k以上的都正确，无论是自接收还是两个节点通讯都没有任何问题。

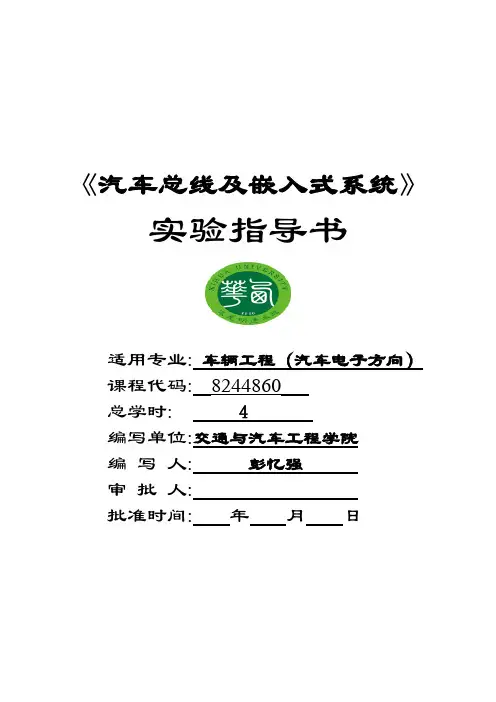

《汽车总线及嵌入式系统》实验指导书适用专业:车辆工程（汽车电子方向）课程代码:8244860总学时: 4编写单位:交通与汽车工程学院编写人:彭忆强审批人:批准时间:年月日一、实验教学目标与要求：目标：通过本课程的学习使学生掌握CAN的基本知识，运用codewarrior软件，编辑、编译、上机调试等基本操作操作，来解决某些实际问题，并养成严谨的科学态度和科学的思维方法，从而提高分析和解决实际问题的能力。

为后续课程的学习和在毕业设计时使用CAN总线及16位单片机系统解决实际问题打下良好的基础。

要求：注意自始至终贯彻课程中所介绍的程序设计风格，养成良好的编程习惯。

应独立完成所布置的上机作业，为保证尽量在统一安排的上机时间内编译运行通过程序，应事先预习设计好程序。

课后撰写实验报告。

二、实验环境程序设计语言的实验环境如下：1.硬件环境微型计算机（Intel x86系列CPU）一台2.软件环境Windows98/2000/XP操作系统Codewarrior 4.6三、实验课程具体内容：附录1：Codewarrior使用方法简介1、在程序中找到freescale ,选择codecarrior IDE，打开Codewarrior软件后出现画面如图：2、选择“Create New Project”后点击“下一步”后出现以下界面：在给出的芯片名称中选怎所要用的芯片名称后点击“下一步”。

3、在出现如下画面后选择编程使用的语言，汇编，C或是C++,也可同时选择多个语言。

之后点击“下一步”。

4、之后的选择如下4、找打名称为“sources”的文件夹，可在main里输入程序。

5、当程序输入好后，点击按钮进行编译，如果有错误会出现错误提示。

6、当编译没错误后可以按进行调试，其中“Full chip simulation”选项是在电脑上面调试，而“TBDML”选项是在目标板和电脑连接了的情况下的调试。

按后的界面例：跑马灯按照如上说的介绍，新建一个工程，输入例子跑马灯里的代码，界面如下：编译无误后仿真调试，界面如下：点击componet选择OPEN找到LED 右键设置输出口位PORTB DDRB设置为1则可进行软件仿真调试，：可按快捷键F11进行单步调试，看到效果。

项目一：整车控制器检修1. 单项选择题（1）VCU 是指（A）。

A. 整车控制器B. 车身稳定控制系统C. 动力电池管理系统D. 电机控制器（2）加速踏板信号故障属于（C）故障。

A. 一级B. 二级C. 三级D. 四级2. 填空题（1）纯电动汽车的整车控制系统通常包含低压电器控制系统、高压电器系统和整车网络化控制系统三部分。

（2）纯电动汽车与传统汽车的控制系统主要的区别在于传统汽车的控制系统是对等的，没有主次之分；纯电动汽车的控制系统一般有一个主控制器，主控制器除了完成自身的控制功能以外，还肩负着整个控制系统的管理和协调功能。

（3）整车控制器进行驾驶员意图解释是主要依据驾驶员的操作信号有：制动踏板信号、加速踏板信号和档位开关信号。

（4）吉利 EV450 的整车控制器安装在前舱右前侧，靠近冷却液储液罐。

3. 简答题（1）简述整车控制器的功能。

整车控制器的主要功能包括整车控制模式判断和驱动控制、整车能量优化管理、整车通信网络管理、制动能量回馈控制、故障诊断和处理、车辆状态监测和显示等。

（2）画出吉利 EV450 的 VCU 电源电路简图。

项目二整车控制系统传感器检修1.填空题（2）滑动触点传感器是典型的接触式式加速踏板位置传感器，两个滑动触点传感器安装在驾驶室内的加速踏板模块，滑动触点传感器的电阻和传送至整车控制器的电压随着加速踏板位置的变化而变化。

2.多项选择题（1）以下是整车控制器功能的是：（ABCD ）。

A.控制车辆行驶B.整车的网络化管理C.故障诊断预处理D.制动能量回馈控制（2）整车控制器接受传感器信号有（ABC ）A．制动踏板位置传感器信号B．加速踏板位置传感器信号C. 档位开关信号D．钥匙信号3.简单题（1）简述整车控制器驱动控制的原理。

（2）为什么加速踏板位置传感器要使用两个电阻特性不同的信号进行检测？加速踏板位置传感器采用冗余设计，为了信号的可靠性和安全性考虑，所以在加速踏板模块处往往装设两个加速踏板位置传感器。

can总线实验报告
《CAN总线实验报告》
一、实验目的
本实验旨在通过对CAN总线的实验研究，掌握CAN总线的基本原理、工作方式和应用领域，提高学生对CAN总线技术的理解和应用能力。

二、实验内容
1. CAN总线基本原理的学习和理解
2. CAN总线的工作方式和通信协议的研究
3. CAN总线在汽车电子控制系统中的应用实例分析
4. CAN总线通信协议的实验验证
三、实验步骤
1. 通过文献资料和教材学习CAN总线的基本原理和工作方式
2. 使用CAN总线开发板进行实验，验证CAN总线的通信协议
3. 分析汽车电子控制系统中CAN总线的应用实例
4. 结合实际案例，对CAN总线通信协议进行实验验证
四、实验结果
通过本次实验，我们深入了解了CAN总线的基本原理和工作方式，掌握了CAN总线通信协议的实验验证方法，并对CAN总线在汽车电子控制系统中的应用有了更深入的了解。

实验结果表明，CAN总线作为一种高可靠性、高性能的通信协议，在汽车电子控制系统中具有广泛的应用前景。

五、实验结论
通过本次实验，我们对CAN总线的基本原理、工作方式和应用领域有了更深入
的了解，提高了对CAN总线技术的理解和应用能力。

同时，我们也认识到了CAN总线在汽车电子控制系统中的重要作用，为今后的学习和研究打下了坚实的基础。

综上所述，本次实验取得了良好的实验效果，为我们进一步深入研究CAN总线技术奠定了坚实的基础。

希望通过今后的学习和实践，能够更好地应用CAN总线技术，为汽车电子控制系统的发展做出更大的贡献。
