第三章机舱自动控制系统一.单选题1．在柴油机气缸冷却水温度控制系统中，其执行机构是。

A.淡水泵B．海水泵C.淡水冷却器D．三通调节阀2．在柴油机气缸冷却水温度控制系统中，若把测温元件插在冷却水进口管路中，随柴油机负荷的增大。

A．进出口冷却水温度均不变B．进口温度基本不变。

出口温度增高C．出口温度基本不变，进口温度降低D．进口温度基本不变，出口温度降低3．在柴油机气缸冷却水温度控制系统中若把测温元件插在冷却水出口管路中，随着柴油机负荷的增大A．进口温度基本不变，出口温度降低B．进口温度基本不变，出口温度增高C．出口温度基本不变，进口温度降低D．出口口温度基本不变，进口温度增高4在柴油机气缸冷却水温度控制系统中，感温元件可插在。

A．C+D B．淡水冷却器中C.冷却水进口管路中D冷却水出口管路中5.WALTON恒温阀能实现。

A．双位控制B．比例控制 C.PI控制D．PD控制6．在柴油机气缸冷却水控制系统中，采用WALTON恒温阀的缺点是A.结构复杂B．维护麻烦C．只能实现位式控制D．控制精度很低7 在柴油机气虹冷却水温度技制系统巾，采用WALTON恒温阀的缺点是：。

A.消除静念偏差B.实现PI控制C．不用外加能源D．A+B8．在WALTON恒温阀中，感温盒内充注的是。

A．石蜡混合液B．硅油 C.丙酮D．酒精9．WALTON恒温阀在实际操作管理时应注意：。

A．调整微分时间时要慢开.慢关微分阀B．调整积分时间时要慢开.快关积分阀C．通过调整得板位置，可调整比例带D．转动端盖指针时不可超越限位销10．在用WALTON恒温阀组成的气缸冷却水温度控制系统中，当水温升高时．感温盒中的活塞移，滑板时针转动A．上，顺B．下，逆C．上，逆D．下，顺11．在WALTON恒温闹中，属于反馈环节的部件是。

A．滑阀B．控制活塞 C.连杆 D.弹簧12．在WALTON恒温阀中，调整给定位的方法是。

A．转动端盖扭转轴，改变滑板的初始位置B．改变弹簧的刚度C.改变连杆的长度D．改变石始混合液的成分13．在用WALTON恒温阀组成的气缸冷却水温度控制系统中，冷却水进口温度随符合有较大的变化，其故障原因是。

A．心蜡混合液严重漏泄B．弹簧断裂C．滑板卡在阀体内 D.杠杆支点向旁通管门偏移14．在采用WALTON恒温阀组成气缸冷却水温度控制系统中，当水温降低时活塞的移动方向及滑板的转动方向为。

A．上移．顺时针B．上移，逆时针C．下移，顺时针D．下移，逆时针15．在用WALTON恒温闹组成的气缸冷却水温度控制系统中，一旦感温盒中的石蜡混合液严重漏泄，则可能出现的故障现象为：。

A．冷却水温度不可控的升高 B.冷却水温度不可控的降低C.冷却水温度随入主机负荷D．冷却水温度绕给定值激烈振荡16．在拆洗WALTON恒温阀时，要。

A．先拆下端盖，再拆下滑板，最后拔出感温盒和连杆B．先拆下端盖再拔出扭转轴，再把滑板与感温盒一起拔出C.先把端盖和扭转轴一起拆下，再把滑扳与感温盒一起拔出D．要把前端盖和整个内部结构一起拉出来17．WALTON恒温阀控制冷却水温度时，若温度不可控制的升高，当手动把通冷却器的管口全开后，水温将逐渐下降，可能的原因是。

A．冷却器漏泄B．淡水泵故障停转C. WALTON恒温阀滑板卡在原来位置D．感温盒中石蜡混合液严重漏泄18．在WALTON恒温阀运行过程中，手动扭转轴改变指针位置，可改变A．调节阀动作的起始压力B．调节阳的初始阀门开度C．冷却水温度的给定值D．WALTON恒温阀的比例带19．在用WALTON恒温阀组成的气缸冷却水温度控制系统中，可调参数有。

A．比例带B．冷却水温度给定值C．积分时间D．微分时间20．WALTON恒温阀在管理使用中应注意A．每隔3000小时，拆洗一次 B.定期拆下感温盒，充注石蜡混合液C.经常手动扳转动扭转轴D.定期把滑板从转轴上拆下，清洗轴承21．WALTON恒温阀是属于作用式，采用平衡原理工作的。

A．间接，位移 B. 间接，力 C.直接，力 D. 直接位移22．在TQWQ型气功温度三通调节阀中，温包中的压力与温度的关系是：A．水温升高，压力降低 B.在温度变化范围内，压力不变C．水温升高，压力升高D．压力只与旁通阀开度成正比23.在TQWQ型气功温度三通调节阀组成的气缸冷却水温度控制系统中，若小气缸中的弹簧折断，则实际水温会：A．不断降低B．不断升高C．先升高，后降低D．先降低，后升高24．在用TQWQ型气功温度三通调节阀组成的气缸冷却水温度控制系统中，若活塞卡牢在小气缸中，则实际水温会A．随柴油机负荷而变化B．绕给定值激烈振荡C．不可控的升高 D.不可控的降低25．在用TQwQ型气动温度三通调节阀组成的冷却水温度控制系统中，若测量波纹管锁紧螺母没有锁紧，由于振动斯渐下滑，则可能出现的现象是：A．水温逐渐升高B．水温逐渐降低C．动态过程稳定性提高D．动态过程衰减率减小26．在用TQWQ型气功温度三通调节阀组成的温度控制系统中，若把定但弹簧扭紧，则A．实际水温会升高B．实际水温会降低C．超调量会增大D．超调量会减小27．在用TQwQ型气动温度三通调节阀组成的温度控制系统中，要降低冷却水温度给定值，其调整方法是A．扭松定值弹簧使挡板离开喷啪B．扭紧定值弹簧使挡板靠近喷嘴C．上移测量波纹管D．更换小气缸中刚度小的弹簧28．在TQWQ型气功温度三通调节阀中，若更换—个有效面积大的反馈波纹管，则A．给定值增大B．给定值减小C.比例带PB增大D．比例带PB减小29．在用TQWQ型气功温度三通调节阀组成的温度控制系统中，若温度表指针不规则的左右摆动，其原因是。

A．反馈波纹管已移到最左端B．反馈波纹管已移到最右端C．反馈波纹管锁紧螺母没锁紧D．恒节流孔有些堵塞30．在用TQWQ型气功温度三通调节阀组成的温度控制系统中，若三通阀阀芯不断向开太通冷却器管口方向转动直到全开为止，其可能的原因是A．喷嘴堵塞B．定但弹簧预紧力太大C．气缸中弹簧折断 D.恒节派孔堵塞31．在用TQWQ型气功温度三通调节阀组成的气缸冷却水温度控制系统中，若发现冷却水温度不可控的升高，你首先应采取的措施是A．关断气源B．手动转动三通调节阀C．关闭旁通水管的截止阀D．更换执行气缸组件32．在MR—II型电动冷却水温度控制系统中，当实际水温为100℃时，温度指示值为90℃，当实际水温为90℃时，温度表指示值为72℃．应该首先使A. 零点降低B. 零点提高C．量程减小D．量程增大33．在MR—II型电动冷却水温度控制系统中，当实际水温为20℃时，温度表指示值为15℃，在MRB板上你首先要A．调整W2减小对地电阻 B.调整W2增大对地电阻，C．调整W2减小限位电阻D．调整W2增大限流电阻34.在MR—II型电动冷却水温度控制系统中，若实际水温为100℃，而温度表指示值为95℃，在MRB板上应A．调整W2减小对地电阻 B.调整W2增大对地电阻C.调整W2减小限流电阻D.调整W2增大限流电阻35．在MR—II型电动冷却水温度控制系统中，当三通调节阀的旁通阀全开使电机停转后，其复位方法是: 。

A．停机后，手动复位 B.运行中手动复位C．水温上升时自动复位D．水温上升到给定值以上时自动复位36．在MR—II型电动冷却水温度控制系统中，若三通调节阀中平板阀卡死在某一位置，其故障现象是A．冷却水温度不可控地升高 B.冷却水温度不可控地降低C．限位开关断开D．热保护继电器可能动作电机停转37.在MR—II型电动冷却水温度控制系统中，实际水温为20℃时，显示25℃，当实际水温升高到80℃时，显示75℃，这应在MRB板上。

A．调W2减小对地电阻，调W3减小限流电阻B. 调W2减小对地电阻，调W3增大限流电阻C．调W2增大对地电阻，调W3减小限流电阻D．调W2增大对地电阻，调W3增大限流电阻38．在MR—II型电动冷却水温度控制系统中，若出现冷却水温度低于给定值，而执行电机MRB不可控的朝关小旁通阀方向转动，其可能的原因是A．热镀电阻T802断路B．热镀电阻T802分压点A对地短路C．增加输出继电器损坏 D.限位开关损坏39．在MR—II型电动冷却水温度控制系统中，当冷却水温度高于给定值，而电机MRB仍不可控的朝开大旁通阀的方向转动，其可能的原因是A．减少输出继电器损坏 B.中间继电器Rd线圈断路C．限位开关损杯D.热镀电阻对地断路40．在MR—II型电动冷却水温度控制系统中，设置限位开关是为了A．防止电机电流过小 B.防止电机反向起动电流过大C．防止三通乎板阀卡在中间位置D．防止三通平板阀漏泄41．在MR—II型电动冷却水温度控制系统中，若测量元件对地断路.则冷却水温度值及限位开关状态将会是：A．0℃以下，限位开关闭合B．0℃以下，限位开关断开C．达最高值，限位开关断开 D.达最高值，限位开关闭合42.在MR—II型电动冷却水温度控制系统中，若测温元件对地短路，则度表的指示值及限位开关状态为：。

A．0℃以下，闭合B．0℃以下，断开C．100℃以上，闭合D．100℃以上，断开43.在MR—II型电动冷却水温度控制系统中，随着冷却水实际温度的变化，导致测温元件的变化。

A．交流电流B．直流电流C．电容D．电阻44.在MR—II型电动冷却水温度控制系统中，改变冷却水温度的给定值是通过改变来实现。

A．设定的电压值B．设定的电容值C．设定的电阻值 D. 设定的电流值45.在MR—II型电动冷却水温度控制系统中，冷却水温度的偏差值是通过得到的。

A.电压比较器B．反相输人比例运算器C．差动输入比例运算器D．同相输入比例运算器46.在MR—II型电动冷却水温度控制系统的MRB板上，运放器TU1的输出U15代表A．冷却水温度的显示值B．冷却水温度的测量值C．冷却水温度的偏差值D．冷却水温度的给定值47．在MR—II型电动冷却水温度控制系统的MRB板上，若冷却水温度降低，则运放器TU1和TU2的输出分别A．增大，增大B．降低，增大C. 增大，降低D．降低，降低48．在MR—II型电动冷却水温度控制系统的MRB板上，若冷却水温度升高TU2输出及晶体管T l的集电极电流分别A．升高，增大B．升高，减小C．降低，增大D．降低，减小49．在MB—II型电动冷却水温度控制系统中，当水温低于给定值时，MBE板和MRV板输出的电压分别为A．正极性，正极性B．正极性，负极性C．负极性．正极性D．负极性，负极性50．在MR—II型电动冷却水温度控制系统中，若调整给定电位器，使MRB板上的U B增大，则电机M的转动方向为，冷却水实际温度会。

A．顺时针，升高 B.顺时针，降低C．逆时针，升高 D.逆时针，降低51．在MR—II型电动冷却水温度控制系统中，在突然增大冷却水温度给定值的瞬间.MRB板输出电压阴极性为，MRV板输出的电压极性为 .A.负极性，负极性B.负极性．正极性C．正极性，贝极性D．正极性，正极性52．在MR—II则电动冷却水温度控制系统中，在一次测试中，得到当水温为5℃时，温度表指针指在0℃上，当水温为90℃时，指针指在100℃上，这说明A．零点高了，量程小了 B.零点高了，量程大了C．零点低了，量程小了 D.零点低了，量程大了53．在对MR—II温度控制系统MRV板进行测试时，给它加一个阶跃的输入信号．其输出的变化规律为A．成比例输出B．先有很大阶跃输出，后其输出逐渐消失在比例输出上C．先有一个比例输出，其后输出逐渐增大D．比例惯性输出54.在MR—II型电动冷却水温度控制系统的MRV板上的TU3是A．电压比较器B．加法器C．电压服随器D．同相输入比例运算器55.在NAKAKITA型燃油粘度控制系统中．温度调节器是属于A．PI程序调节器B．PI随动控制调节器C．PID程序控制调节器D．PID定值控制调节器56．在NAKAKITA型燃油粘度控制系统中，其粘度调节器是属于A．PI调节器．正作用式 B.N调节器，反作用式C．PID调节器，正作用式 D.PID调节器，反作用式57．在NAKAKITA型燃油粘度控制系统中，测量单元包括:A．测粘计B．差压交送器C.温度变送器D．A+B+C58．在NAKAKITA型燃油粘度控制系统中，控制选择阀的作用是A．输出柴油-重油转换信号B．输出温度控制信号C. 输出粘度控制信号D．输出温度和粘度控制信号中大的信号59．在NAKAKITA型燃油粘度控制系统中，柴油转换成重油的条件是A．油温在下限温度时B．油温上升到中间温度时c．油温上升到上限温度时D．钻度调节器投入工作时60．在NAKAKITA型燃油粘度控制系统中，粘度调节器投人工作的时刻为A．温度上升到小问温度时B．油温上升到上限温度时C．柴油转换到重油时D．粘度调节器接通气源时61. 在NAKAKHA型燃油粘度控制系统中，温度调节器和粘度调节器分别采用A．正作用式.反作用式B．正作用式，正作用式C.反作用式，反作用式D．反作用式，正作用式62．在NAKAKITA型燃油粘度控制系统中，控制对象是，系统输出量是。

合集下载

轮机自动化复习(54期)

轮机自动化复习(54期)

第一章练习题1.在运行参数的自动控制系统中，控制对象的输出量是（）。

A．给定值的变化量B．负荷的改变C．被控量的变化量D．调节阀开度的变化量2.调节器的输入量与输出量分别为（）。

A．给定值，测量值B．给定值，显示值C．测量值，调节阀开度D．偏差值，调节阀开度3.在柴油机气缸冷却水温度自动控制系统中，淡水冷却器的输入量和输出量分别是（）。

A．冷却水温度的给定值，测量值B．水温的偏差值，测量值C．三通调节阀的开度，柴油机进口水温D．柴油机出口水温，三通调节阀开度4.在锅炉水位自动控制系统中，在额定负荷情况下，调节器的输出应使调节阀的开度为（）。

A．全开B．全关C．全开的一半D．不定5.在反馈控制系统稳定运行期间，其调节阀的开度为（）。

A．全开B．全关C．全开的一半D．不定6.在反馈控制系统中，能克服外部扰动的控制系统是属于（）。

A．定值控制系统B．程序控制系统C．随动控制系统D．开环控制系统7.给定值是时间函数的自动控制系统属于（）。

A．定值系统B．函数系统C．随动系统D．程序系统8.在主机驾驶台遥控装置中，柴油机增减负荷的转速控制系统是（）。

A．定值控制系统B．随动控制系统C．程序控制系统D．开环控制系统9.在机舱的常用控制系统中，属于定值控制系统的是（）。

①锅炉水位；②锅炉点火；③分油机排渣；④柴油机转速；⑤燃油黏度；⑥自动操舵仪。

A．①④⑤B．①④⑥C．②③⑤D．②⑤⑥10.有一定值控制系统受到扰动后，其被控量的变化规律是非周期过程，这说明（）。

A．控制对象惯性太大B．调节器控制作用太弱C．调节器控制太强D．扰动太猛烈11.在定值控制系统中，受到扰动后，若第一个波峰值很大，这说明（）。

A．控制对象惯性太大B．控制对象放大系数太小C．调节器控制作用太强D．调节器控制作用太弱12.在改变给定值的控制系统中，改变给定值后，其动态过程超调量偏大，应采取的措施是（）。

A．增大调节器的比例带B．减少调节器的比例带C．减少给定值的变化量D．减少控制对象的放大系数K13.在系统过渡过程曲线上，第一个波峰到第二个波峰之间的时间，称为（）。

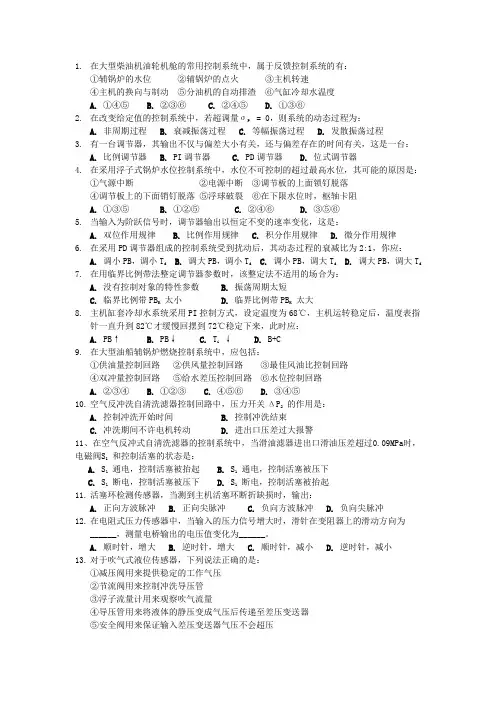

10级诚毅学院《轮机自动化》复习

10级诚毅学院《轮机自动化》复习

1.在大型柴油机油轮机舱的常用控制系统中，属于反馈控制系统的有：①辅锅炉的水位②辅锅炉的点火③主机转速④主机的换向与制动⑤分油机的自动排渣⑥气缸冷却水温度A.①④⑤B.②③⑥C.②④⑤D.①③⑥2.在改变给定值的控制系统中，若超调量σP = 0，则系统的动态过程为：A.非周期过程B.衰减振荡过程C.等幅振荡过程D.发散振荡过程3.有一台调节器，其输出不仅与偏差大小有关，还与偏差存在的时间有关，这是一台：A.比例调节器B. PI调节器C. PD调节器D.位式调节器4.在采用浮子式锅炉水位控制系统中，水位不可控制的超过最高水位，其可能的原因是：①气源中断②电源中断③调节板的上面锁钉脱落④调节板上的下面销钉脱落⑤浮球破裂⑥在下限水位时，枢轴卡阻A.①③⑤B.①②⑤C.②④⑥D.③⑤⑥5.当输入为阶跃信号时，调节器输出以恒定不变的速率变化，这是：A.双位作用规律B.比例作用规律C.积分作用规律D.微分作用规律6.在采用PD调节器组成的控制系统受到扰动后，其动态过程的衰减比为2:1，你应：A.调小PB，调小T dB.调大PB，调小T dC.调小PB，调大T dD.调大PB，调大T d7.在用临界比例带法整定调节器参数时，该整定法不适用的场合为：A.没有控制对象的特性参数B.振荡周期太短C.临界比例带PB K太小D.临界比例带PB K太大8.主机缸套冷却水系统采用PI控制方式，设定温度为68℃，主机运转稳定后，温度表指针一直升到82℃才缓慢回摆到72℃稳定下来，此时应：A.PB↑B.PB↓C. T i↓D. B+C9.在大型油船辅锅炉燃烧控制系统中，应包括：①供油量控制回路②供风量控制回路③最佳风油比控制回路④双冲量控制回路⑤给水差压控制回路⑥水位控制回路A.②③④B.①②③C.④⑤⑥D.③④⑤10.空气反冲洗自清洗滤器控制回路中，压力开关ΔP2的作用是：A.控制冲洗开始时间B.控制冲洗结束C.冲洗期间不许电机转动D.进出口压差过大报警11、在空气反冲式自清洗滤器的控制系统中，当滑油滤器进出口滑油压差超过0.09MPa时，电磁阀S1和控制活塞的状态是：A. S1通电，控制活塞被抬起B. S1通电，控制活塞被压下C. S1断电，控制活塞被压下D. S1断电，控制活塞被抬起11.活塞环检测传感器，当测到主机活塞环断折缺损时，输出：A.正向方波脉冲B.正向尖脉冲C.负向方波脉冲D.负向尖脉冲12.在电阻式压力传感器中，当输入的压力信号增大时，滑针在变阻器上的滑动方向为______，测量电桥输出的电压值变化为______。

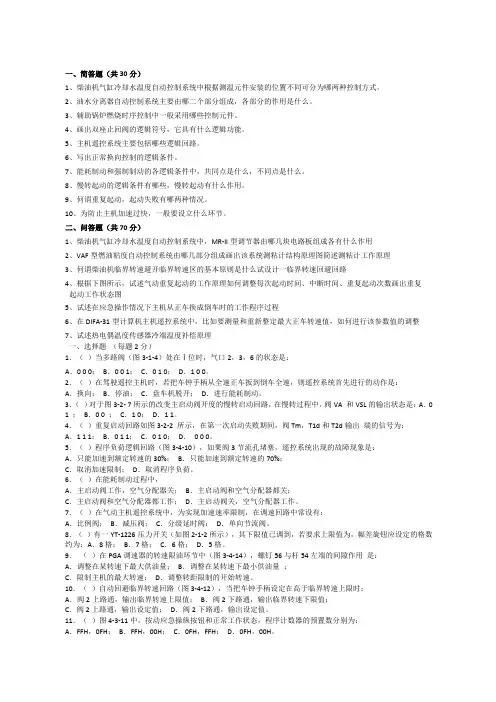

轮机自动化历年试题
