四柱液压机原理图
四柱液压机是一种常见的液压设备，它通过液压系统产生的压力来驱动活塞进
行工作。
下面我们将详细介绍四柱液压机的原理图及其工作原理。
首先，我们来看一下四柱液压机的结构。
四柱液压机通常由机架、上横梁、下
工作台、滑块、液压缸、液压系统等部件组成。
其中，机架是整个机器的支撑结构，上横梁和下工作台用来固定模具和工件，滑块则是用来进行上下往复运动的部件。
液压缸是四柱液压机的动力来源，它通过液压系统提供的液压力来驱动滑块进行工作。
四柱液压机的原理图如下图所示，（插入原理图）。
在四柱液压机的工作过程中，液压系统起着至关重要的作用。
液压系统由液压泵、液压阀、液压缸、油箱、管路等组成。
液压泵负责将机械能转换为液压能，并将液压油输送至液压缸。
液压阀用来控制液压系统的压力、流量和流向，从而实现对液压缸的控制。
液压缸是将液压能转换为机械能的装置，它通过活塞来实现线性运动，从而驱动滑块进行上下往复运动。
四柱液压机的工作原理可以简单概括为，液压泵将液压油输送至液压缸，液压
缸产生的液压力驱动滑块进行上下往复运动，从而完成对工件的加工或成型。
在工作过程中，液压系统通过控制液压阀来实现对液压缸的控制，从而实现对滑块的速度、力度、行程等参数的调节。
总的来说，四柱液压机是一种通过液压系统产生的压力来驱动活塞进行工作的
设备。
它具有结构简单、工作稳定、操作方便等特点，广泛应用于各种金属加工、塑料成型、压力加工等领域。
通过对四柱液压机的原理图及工作原理的了解，我们可以更好地掌握其工作原理，从而更好地使用和维护四柱液压机。
起重机液压原理图及简要分析Company number：【0089WT-8898YT-W8CCB-BUUT-202108】1—液压泵；2—滤油器；3—中央回转接头；4、9、13、18—多路阀组；5、8、15—平衡阀；6—吊臂液压缸；7—变幅液压缸；10—安全阀；11--油箱；12—回转液压马达；14—顺序阀；16—制动器液压缸；17—起升液压马达；液压回路工作原理根据液压静力压桩机起重机的作业要求，液压系统应完成下述工作：吊臂的变幅、伸缩，吊钩重物的升降，回转平台的回转。
多路阀中的四联换向阀组成串联油路，变幅、伸缩、回转和起升各工作机构可任意组合同时动作，从而可提高工作效率。
1.吊臂变幅、伸缩吊臂变幅、伸缩是由变幅和伸缩工作回路实现。
当这些机构均不工作即当所有换向阀都在中位时，泵输出的油液经多路阀后又流回油箱，使液压泵卸荷。
（1）操纵换向阀9处于左位，这时油液流动路线是：进油路：泵l—滤油器2一中心回转接头3—换向阀4中位—换向阀9左位—平衡阀8—变幅液压缸7大腔。
回油路：变幅液压缸7小腔—换向阀9左位—换向阀13、18中位—中心回转接头3—油箱。
此时，变幅液压缸活塞伸出，使吊臂的倾角增大。
当换向阀9处于右位时活塞缩回，吊臂的倾角减小。
实际中按照作业要求使倾角增大或减小，实现吊臂变幅。
（2）操纵换向阀4处于左位，液压泵1的来油进入吊臂伸缩液压缸6的大腔，使吊臂伸出；换向阀4处于右位，则使吊臂缩回。
从而实现吊臂的伸缩。
吊臂变幅和伸缩机构都受到重力载荷的作用。
为防止吊臂在重力载荷作用下自由下降，在吊臂变幅和伸缩回路中分别设置了平衡阀5、8，以保持吊臂倾角平稳减小和吊臂平稳缩回。
同时平衡阀又能起到锁紧作用，单向锁紧液压缸，将吊臂可靠地支承住。
2.吊重的升降吊重的升降由起升工作回路实现。
当起升吊重时，操纵换向阀18处于左位。
泵来油经换向阀18左位、平衡阀15进入起升马达17，同时液压油经过单向节流阀14进入制动液压缸小腔，制动松开，起升马达得以回转。

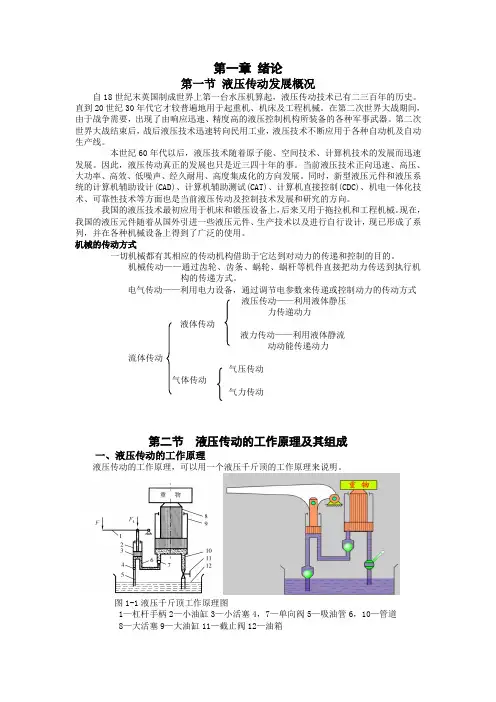

第一章绪论第一节液压传动发展概况自18世纪末英国制成世界上第一台水压机算起，液压传动技术已有二三百年的历史。
直到20世纪30年代它才较普遍地用于起重机、机床及工程机械。
在第二次世界大战期间，由于战争需要，出现了由响应迅速、精度高的液压控制机构所装备的各种军事武器。
第二次世界大战结束后，战后液压技术迅速转向民用工业，液压技术不断应用于各种自动机及自动生产线。
本世纪60年代以后，液压技术随着原子能、空间技术、计算机技术的发展而迅速发展。
因此，液压传动真正的发展也只是近三四十年的事。
当前液压技术正向迅速、高压、大功率、高效、低噪声、经久耐用、高度集成化的方向发展。
同时，新型液压元件和液压系统的计算机辅助设计(CAD)、计算机辅助测试(CAT)、计算机直接控制(CDC)、机电一体化技术、可靠性技术等方面也是当前液压传动及控制技术发展和研究的方向。
我国的液压技术最初应用于机床和锻压设备上，后来又用于拖拉机和工程机械。
现在，我国的液压元件随着从国外引进一些液压元件、生产技术以及进行自行设计，现已形成了系列，并在各种机械设备上得到了广泛的使用。
机械的传动方式一切机械都有其相应的传动机构借助于它达到对动力的传递和控制的目的。
机械传动——通过齿轮、齿条、蜗轮、蜗杆等机件直接把动力传送到执行机构的传递方式。
电气传动——利用电力设备，通过调节电参数来传递或控制动力的传动方式液压传动——利用液体静压力传递动力液体传动液力传动——利用液体静流动动能传递动力流体传动气压传动气体传动气力传动第二节液压传动的工作原理及其组成一、液压传动的工作原理液压传动的工作原理，可以用一个液压千斤顶的工作原理来说明。
图1-1液压千斤顶工作原理图1—杠杆手柄2—小油缸3—小活塞4，7—单向阀5—吸油管6，10—管道8—大活塞9—大油缸11—截止阀12—油箱图1-1是液压千斤顶的工作原理图。
大油缸9和大活塞8组成举升液压缸。
杠杆手柄1、小油缸2、小活塞3、单向阀4和7组成手动液压泵。
