HP ProLiant DL380 G5 服务器系列 - 服务器 RBSU 说明

惠普服务器惠普服务器是由惠普公司开发生产的专业计算机服务器。

至今其类型有1. HP ProLiant DL 服务器2. HP ProLiant ML 服务器3.HP ProLiant BL 刀片式服务器 (HP Blade System 刀片服务器系统)其中DL服务器就是机柜式服务器,ML服务器是塔式服务器,BL既刀片服务器.惠普服务器的型号一般为DL(or ML or BL)字母+数字如ML110 中ML为机型是塔式服务器 110为机器编号后面再开发的为G2,再开发为G3如此类推,既第2代,第3代.如DL 380 G4 中DL为机柜式服务器 380为机器编号 G4为基于DL380开发的第四代服务器.惠普的每个产品都有相对应的商品编码:一般类似为 417453-AA1(此为DL 380 G5 服务器的编码).而根据主板平台即CPU的不同分为Intel平台和AMD平台，在命名上的差别就体现在命名的最后一位。

Intel平台服务器使用尾数为0的命名方式，而AMD平台则尾数为5. 如ML110与ML115的区别就在于主板平台的不同。

同样DL160与DL165， DL180与DL185都有着这样的区别。

惠普服务器分类1.HP ProLiant 系列服务器HP ProLiant DL 机架服务器HP ProLiant ML 塔式服务器HP Proliant BL 刀片服务器系统2.HP Integrity 动能服务器HP Integrity入门级服务器HP Integrity中高端服务器HP Integrity高端服务器HP Integrity BL 刀片服务器3.HP Integrity NonStop 容错服务器HP 9000服务器电信级服务器4.按操作系统分类HP-UX 11iWindows;LinuxOpenVMSNonStop OSTru64 UNIX5.按处理器类型分类x86Intel; Itanium; 2PA-RISCAlpha。

1应用环境• 网络：防火墙、高速缓存、VPN• IT 基础设施：DNS 、域控制器、Staging Server • 客户专用：Web Farm 、ISP 和ASP • OEM 设备：电信和安全特性和优势• HP ProLiant DL120 G5是一款入门级的机柜服务器，拥有惠普服务器一贯特性，为客户提供了充分的保证；• 单路处理器，高度为1U ，运行单一应用非常理想，非常适合用于网络基础架构应用以及WEB 服务器等应用，具有非常好的性价比• 经济实用的解决方案,易于购买、易于管理。

• 可选 Lights Out 100c 的远程管理，提供低成本的高效解决方案，让您可以随时随地远程管理服务器。

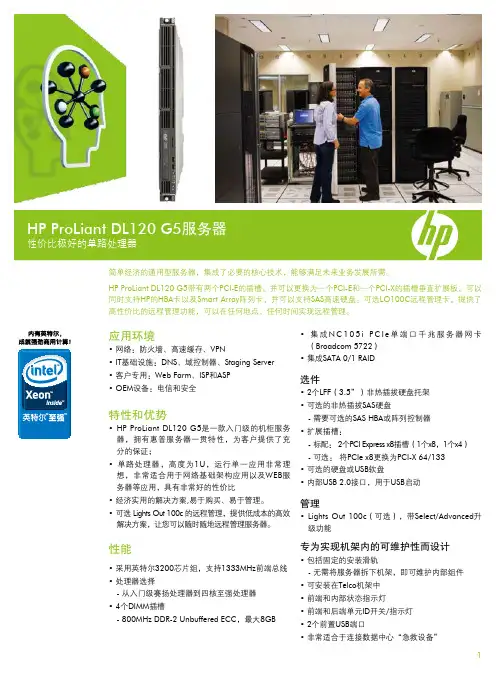

性能• 采用英特尔3200芯片组，支持1333MHz 前端总线• 处理器选择- 从入门级赛扬处理器到四核至强处理器• 4个DIMM 插槽- 800MHz DDR-2 Unbuffered ECC ，最大8GB简单经济的通用型服务器，集成了必要的核心技术，能够满足未来业务发展所需。

HP ProLiant DL120 G5带有两个PCI-E 的插槽，并可以更换为一个PCI-E 和一个PCI-X 的插槽垂直扩展板，可以同时支持HP 的HBA 卡以及Smart Array 阵列卡，并可以支持SAS 高速硬盘。

可选LO100C 远程管理卡，提供了高性价比的远程管理功能，可以在任何地点、任何时间实现远程管理。

• 集成N C 105i P C I e 单端口千兆服务器网卡（Broadcom 5722）• 集成SATA 0/1 RAID选件• 2个LFF （3.5”）非热插拔硬盘托架• 可选的非热插拔SAS 硬盘- 需要可选的SAS HBA 或阵列控制器• 扩展插槽：- 标配： 2个PCI Express x8插槽（1个x8，1个x4）- 可选： 将PCIe x8更换为PCI-X 64/133• 可选的硬盘或USB 软盘• 内部USB 2.0接口，用于USB 启动管理• Lights Out 100c （可选），带Select/Advanced 升级功能专为实现机架内的可维护性而设计• 包括固定的安装滑轨- 无需将服务器拆下机架，即可维护内部组件 • 可安装在Telco 机架中• 前端和内部状态指示灯• 前端和后端单元ID 开关/指示灯 • 2个前置USB 端口• 非常适合于连接数据中心“急救设备”服务器性价比极好的单路处理器2产品编号说明465475-AA1英特尔®奔腾®双核处理器E2160 (1.80GHz ，1MB 二级高速缓存，800MHz 前端总线)，1GB (标配)到8GB (最大) ECC PC2-6400 无缓冲DDR2 SDRAM 内存，机架式465476-AA1英特尔®至强®双核处理器3065 (2.33GHz ，4MB 二级高速缓存，1333MHz 前端总线)，1GB (标配)到8GB (最大) ECC PC2-6400 无缓冲DDR2 DRAM 内存，机架式469378-AA1英特尔®至强®四核处理器X3320 (2.50GHz ，6MB 二级高速缓存，1333MHz 前端总线)，2GB (2x1GB) (标配)到8 GB (最大) ECC PC2-6400无缓冲DDR2 SDRAM 内存，机架式AM848A英特尔®至强®四核处理器3110 (3.0GHz,6MB 高级缓存，1333MHz 前端总线)1GB (标配)到8GB (最大) ECCPC2-6400无缓冲DDR2 SDRAM 内存，机架式标准配置处理器取决于产品型号英特尔®至强®四核处理器X3350 (2.66GHz ，12MB 二级高速缓存，95 瓦，1333MHz 前端总线)注：仅通过 CTO 可用。

采用全新的AMD 四核处理器，高达32GB 的DDR 2-667MHz 内存，PCI-E 技术为两路处理器系统提供了强劲的IO 性能。

在1U 高的服务器中，支持6个2.5英寸的SAS 或SATA 的硬盘。

这款服务器非常适合运行多种要求不断扩充处理性能的应用程序。

借助远程管理功能实现虚拟的现场控制与管理，包括电源的打开与关闭，通过图形化的控制终端，可以将远端的远程介质如光驱、软驱映射给服务器，从而实现虚拟设备的使用。

通过机柜的优化设计，在一个超高密度的机箱中，容纳了冗余的风扇，冗余的电源以及其它多种可升级的选件。

全新特性HP ProLiant DL365 G5所使用的处理器是最新的AMD 四核处理器。

高性能•两路AMD 皓龙四核处理器2300•PC5300 DDR2-667增强的ECC 内存技术，最多支持大32GB ，8个内存插槽•全新的SmartArray E200i 以及SmartArray P400i 磁盘阵列卡，可以为用户提供高性价比和高性能的磁盘IO特性HP ProLiant DL365第五代(G5)服务器DL365 G5是一个基于机柜优化模式的高密度机柜服务器，可应用于数据中心和多种应用环境，在1U 高的机箱当中，集成了优异的远程管理功能和高处理性能。

•支持2.5英寸SAS 和SATA 硬盘，可扩展至6块，最大存储容量：SAS 硬盘容量876GB ，SATA 硬盘容量720GB 高扩展性：•两个PCI-E 插槽，一个全长一个半长•4个USB 接口，1个前置，1个内置，2个后置管理特性•标准配置带有集成的远程控制功能iLO2•前置的可滑动的状态显示面板，可直观查看系统组件状态•ProLiant 精华基础软件包可选附件•可选的冗余电源模块和风扇模块•可选的电缆管理导向臂。

便于管理与维护设计与连接•冗余的风扇•前置的显示器端口•双端口多功能千兆以太网卡•通用的机柜安装滑轨，可以应用于方形或圆形的多种定位孔的机柜产品编号说明447598-AA1(1) 个AMD Opteron™ (皓龙™)处理器2352 (2.1GHz，75瓦)，标配1GB (2 x 512MB)、PC2-5300 DDR2 DIMM (667MHz)，机架式(1U)标准配置处理器AMD Opteron™ (皓龙™)处理器2354 (2.2GHz，75瓦)AMD Opteron™ (皓龙™)处理器2352 (2.1GHz，75瓦)内存类型PC2-5300 DDR2 DIMM (667MHz)取决于产品型号标配(基本机型)1GB (2 x 512MB)最大32GB (8 x 4GB)注：DIMM必须依容量递减安装，最大的DIMM安装在距每个处理器最远的插槽内。

HP ProLiant G4 系列服务器RBSU 中的System 选项说明System Option 即系统选项，在改选详菜单下面您可以配置服务器的基本输入/ 输出系统，它位于刚刚进入RBSU 后第一个菜单的第一项，如下图：系统选项( System Options ) 包括以下一些内容∙操作系统选择OS Selection∙集成串口A Embedded Serial Port A∙集成串口B Embedded Serial Port B∙集成并口Embedded LPT Port∙虚拟串口V irtual Serial Port∙集成并口模式支持Embedded LPT Mode Support∙内置软驱控制器Integrated Diskette Controller∙开机NUMLOCK 键状态NUMLOCK Power-On State∙集成NIC PXE 支持Embedded NIC PXE Support∙软盘写入控制Diskette Write Control∙软盘引导控制Diskette Boot Control∙高级内存保护Advanced Memory Protection∙USB 控制USB Control∙USB2.0 控制器USB 2.0 EHCI Controller注意：由于具体的服务器型号有差别，菜单选项有可能与本文档描述的不完全一致。

1 、操作系统选择( OS Selection )在ProLiant G4系列的服务器的RBSU中，此选项不需要用户选择，系统会自动调整，如选择会报错，如下图2 、集成串口A ( Embedded Serial Port A )此选项用来配置集成串口A ，配置的内容包含地址和中断，也可以在此选项中把此串口禁用注意：在有些服务器的RBSU中，此选项可能显示为其他名字比如“ 集成COM 口选项（Embedded COM Port options ）”3 、集成串口B( Embedded Serial Port B )此选项用来配置集成串口B ，配置的内容包含地址和中断，也可以在此选项中把此串口禁用注意：在有些服务器的RBSU中，此选项可能显示为其他名字比如“ 集成COM 口选项（Embedded COM Port options ）”4 、集成并口( Embedded LPT Port )此选项用来配置集成并口，配置的内容包含地址和中断，也可以在此选项中把并口禁用5 、虚拟串口（Virtual Serial Port ）此选项指派逻辑串口编号，并且关联虚拟串口使用的缺省资源。

HP ProLiant DL380G5Data Protection Storage Server 安装指南本指南提供有关在Microsoft®Windows®Storage Server2003R2中使用HP ProLiant DL380G5Data Protection Storage Server的安装和配置信息。

434185-AA1部件号：434185-AA1第一版：2006年9月法律和声明信息©版权2006Hewlett-Packard Development Company,L.P.对于本材料，Hewlett-Packard公司不做任何担保，包括（但不限于）对特定用途的适销性和适用性的暗示性保证。

对于此处包含的错误，或是与此材料的供应、性能或使用相关的偶发性或继发性损坏，Hewlett-Packard公司均不承担任何责任。

本文档包含受版权保护的所有权信息。

未经Hewlett-Packard公司事先书面许可，不得影印、复制本文档的任何部分或将其翻译成其它语言。

本文档包含的信息可能随时更改，恕不另行通知。

HP产品和服务的明示担保声明中说明了对此类产品和服务的仅有担保。

不应将此处的任何内容视作附加担保。

HP公司对本文档包含的技术性或编辑性错误或遗漏之处不承担任何责任。

Microsoft®，Windows®和Windows NT®是Microsoft Corporation在美国的注册商标。

UNIX®是The Open Group的注册商标。

Hewlett-Packard公司对本文档包含的技术性或编辑性错误或遗漏之处不承担任何责任。

信息按“原样”提供，不附有任何形式的保证。

如有更改，恕不另行通知。

Hewlett-Packard公司产品的明示性有限担保声明中说明了对此类产品的担保。

不应将此处的任何内容视作附加的担保。

目录关于本指南 (7)适用读者 (7)获得帮助 (7)相关文档资料 (7)约定 (8)文档约定和标记 (8)文本标记 (8)HP技术支持 (9)HP Subscriber’s Choice (9)HP授权经销商 (10)其他有用的网站 (10)HP硬件支持服务 (10)1安装概述 (11)安装规划 (11)规划网络配置 (14)配置清单 (14)2安装服务器 (17)检查工具箱中的物品 (18)熟悉前面板/后面板 (18)查找并记下序列号 (21)完成导轨工具箱的安装 (21)用电缆连接服务器 (22)打开服务器电源 (23)3访问HP Data Protection Storage Server管理控制台 (25)使用直接连接法 (25)使用远程浏览器法 (26)使用远程桌面法 (28)使用Integrated Lights-Out2法 (29)4配置网络服务器 (33)HP ProLiant DL380G5Data Protection Storage Server3准备工作 (33)运行快速启动向导 (35)运行DPM迷你安装 (36)5完成系统配置 (39)其他配置任务 (39)A针对Web访问配置存储服务器（可选）.41设置Internet连接 (41)索引 (43)4图一览1确定网络访问方法 (12)2工具箱中的物品 (18)3前面板 (19)4后面板 (20)5电缆连接 (22)6电源开启按钮 (23)7“Internet选项”屏幕 (27)8iLO2接口端口 (30)9快速启动向导 (35)10“自动配置”设置 (41)11“代理服务器”设置 (42)HP ProLiant DL380G5Data Protection Storage Server5表一览1文档约定 (8)2网络访问方法 (13)3安装和配置清单 (15)4服务器配置工作表 (33)6关于本指南本指南提供有关设置并配置HP ProLiant DL380G5Data ProtectionStorage Server的信息。

借助远程管理以及iLO-2所提供的虚拟KVM 功能，实现了最佳的远程管理与控制。

达到了企业级的管理水平。

可安装1到2个价格便宜的SATA 硬盘，并可以升级为热插拔的SAS 硬盘。

使得DL 320 G5可以充分满足数据中心的需求。

高性能：•处理器既支持最新的Intel 3000系列的四核处理器，也可以支持3000系列的双核处理器，更可以支持物美价廉的Intel 酷睿2 E 系列处理器，如果预算较低，还可选Intel 赛扬420处理器•内存采用PC2-6400 DDR2，4个内存插槽，最大容量可达8GB•标准配置2个3.5寸SATA 硬盘，通过升级可以支持最多4个热插拔SATA 或SAS 硬盘•集成2端口SATA 硬盘控制器，可以支持RAID 0，1•集成NC326i双端口千兆网卡HP ProLiant DL320第5p 代(G5p)服务器HP ProL iant DL 320 G5P 是一款企业级单路处理器的机柜服务器，具有非常好的性价比。

价格是入门级服务器价位，高度为1U ，运行单一应用非常理想，非常适合用于网络基础架构应用以及WEB 服务器等应用。

扩展能力：•具有两个扩展插槽：一个全长的PCI-E X8插槽，一个半长半高的PCI-E X8插槽•5个USB 插槽，2个前置，1个内置，2个后置管理性：•集成iLo2远程管理功能•精华软件包，SIM 管理包，Smartstart•前置状态指示灯用于显示健康状况，UID 指示灯适用：•企业级数据中心IT 基础架构，或专项应用•需要1U 高度，专项应用的企业•对服务器管理有需求，需要远程管理与控制。

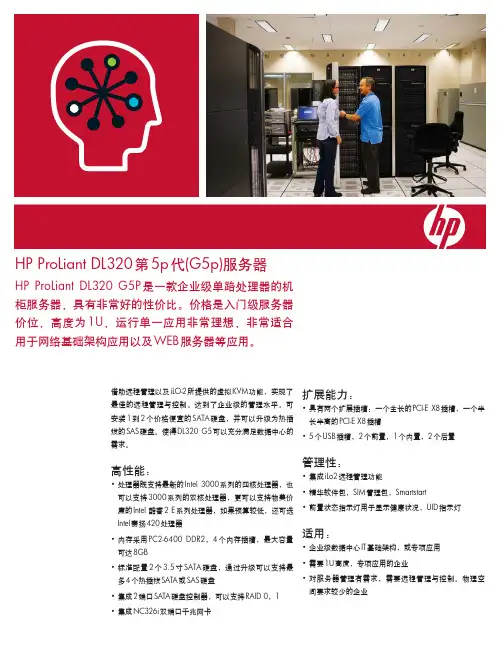

物理空间要求较少的企业HP ProLiant DL320第5p代(G5p)服务器产品编号说明445434-AA1英特尔®至强®四核处理器3210 (2.13GHz，8MB二级高速缓存，95瓦，1066MHz前端总线)，8MB二级高速缓存，2 GB (标配)到8 GB (最大) ECC PC2-6400无缓冲DDR2 SDRAM内存，机架式445432-AA1英特尔®至强®双核处理器3110 (3.0GHz，6MB二级高速缓存，65瓦，1333MHz前端总线)，6MB二级高速缓存，1GB (标配)到8GB (最大) ECC PC2-6400无缓冲DDR2 SDRAM内存，机架式445431-AA1英特尔®至强®四核处理器X3320 (2.5GHz，6MB二级高速缓存，95瓦，1333MHz前端总线)，6MB二级高速缓存，2 GB (标配)到8 GB (最大) ECC PC2-6400无缓冲DDR2 SDRAM内存，机架式标准配置处理器英特尔®至强®四核处理器X3350 (2.66GHz，12MB二级高速缓存，95瓦，1333MHz前端总线)取决于产品型号注：仅通过CTO可用。

∙∙产品类别：机架式∙CPU型号：Xeon DP 2GHz∙标配CPU：标配1个Xeon 5130处理∙内存容量：2GB FB-DIMM∙标配硬盘：标配不提供∙内部硬盘：最大576GB(8×72GB 标∙网络控制：嵌入式双 NC373i 多功∙电源类型：可选的热插拔 AC 冗余∙产品结构：2U∙RAID模式：RAID 0/1/5∙扩展槽：I/O(共5个–3个PCI Ex ∙光驱：可选服务器外观同样是惠普第五代服务器产品，可以看到在外观方面，本次评测DL380 G5与上次评测的产品没有任何区别。

DL380 G5机箱结构采用2U式设计，送测样机是市场零售产品，此台服务器标配两颗英特尔至强E5405四核处理器，这样双路就是八个核心，与以往双核产品相比核心数量多了一倍。

至强E5405工作主频为2.00GHz，前端总线也由原来的1066提升到1333MHz，具有12MB二级缓存。

在内存方面服务器配有1GB*8的FB-DIMM内存，最高支持32GB容量，标配6块10K 146GB SAS接口2.5英寸硬盘。

八块热插拔硬盘仓在之前评测过程中我们也可以见到，380 G5服务器的硬盘仓采用2.5英寸位设计，一共提供了八个。

此前2.5英寸的SAS硬盘一直有容量小的缺陷，在本次测试我们看到随机共配备了6块2.5英寸的146GB硬盘总容量也达到了846GB。

因为盘体较小，除节约能耗外，小盘体更利于低通信延迟的硬盘，可使在相同的空间里，性能提升130%至150%，耗电量可降低50%。

产品型号标签前面板的监控显示屏服务器前面板的中央位置，设计有一个状态显示面板。

可以说该面板设计的很直观，面板模块的布局也是按照服务器的内部结构而设计的，包括散热风扇、处理器、温度报警、内存插槽、电源等，每一个部件均有独立的状态显示灯，如果服务器部件出现故障该状态指示灯会变成红色。

在实际测试过程中，笔者尝试拔掉了一个冗余电源模块，结果服务器面板的Power Supply模块出现了红灯状态。

DL380G5－服务器安装netware 4.11一..可以安装，但需要改的地方比较多。

二。

安装后稳定性不好测试。

有时重启就挂啦。

三。

安装方法如下：1、 HP 380 G5服务器（双核1.86G的）2、 G5上集成的HP E200阵列卡（标配缓存为64M，只能作RAID 0和1，如加配缓存到128M后可作各级别的RAID）3、 G5上集成的BROADCOM芯片的HP服务器网卡4、由于380G5标与没有光驱和软驱，安装前还需准备好这两样设备。

（我使用的是USB 接口的外置式光、软）。

软件准备工作1、DOS6.22安装盘（必须能够引导）2、NETWARE4.11系统盘3、HP SmartStart 7.5光盘（为G5服务器随机光盘，如是7.6版本也没关系）4、HP SmartStart 5.5光盘（需要使用其中的几个文件，光盘可在HP网站上下载，网址为：/country/us/en/support.html?pageDisplay=drivers ）5、E200阵列卡驱动（使用SmartStart 7.5光盘内NW5下的HPQCISS.HAM及HPQCISS.DDI文件）6、BROADCOM芯片的HP集成网卡驱动（使用SmartStart 7.5光盘内NW5下的N 文件）7、启动服务器，F9进入RBSU8、选择“PCI DEVICES”，将服务器中安装的PCI设备的IRQ中断调开（不要共享中断），如发现难以调开，可以先将串口、打印口或是USB控制等关闭一部分，以便空出部分中断，重新启动后再按F9进入此选项调整中断。

9、RBSU内其它均以缺省设置及可创建分区和复制驱动1、用DOS6.22安装盘引导，并分区（最大分区2G），格式化C：区，将DOS系统安装至C盘。

2、在C盘上创建3个目录md c:\dos （用于存放DOS文件）md c:\NW42 （用于存放SmartStart 5.5光盘上相关文件）md c:\NW5 （用于存放SmartStart 5.5光盘上相关文件）3、从DOS安装盘拷贝所需DOS文件复制到C盘DOS目录下，便于DOS命令的调用，从SmartStart 5.5光盘上拷贝文件至C盘NW42目录下，拷贝目录为：光盘根目录/CPQSUPSW/NSSD/NW42，将里面DISK1至DISK5的文件直接拷贝至c:\NW42内4、创建config.sys文件edit c:\config.sys主要内容如下：files=35buffers=30lastdrive=mfcbs=4,0device=c:\dos\ide.sys /D:mscd0000(ide.sys可从带光驱驱动的光盘上获取)5、创建autoexec.batedit c:\autoexec.bat主要内容如下：c:\dos\mscdex.exe /D:mscd000/e6、取出所有光盘和软盘，重新启动服务，引导到C:下安装Novell 4.111、插入Novell 4.11光盘，执行e:\install在NETWARE INSATLL屏，选择正确的语言，回车。

HP ProLiant DL380 G5 服务器系列 - 服务器 RBSU 说明信息型HP ProLiant DL380 G5 服务器系列服务器 RBSU 说明。

技术工作指导1. 运行RBSU：当服务器在开机POST界面提示F9进入RBSU配置工具时，按F9进入。

2. RBSU功能菜单：主菜单界面如图所示，在右部窗口显示了基本系统信息，包括：设备类型、序列号、BIOS 版本、备份 BIOS 的版本、已安装的内存和 CPU 信息。

a. 系统选项：系统基本 I/O设备配置选项。

板载串口A配置项：可设置中断和地址，或屏蔽此端口。

板载串口B配置项：可设置中断和地址，或屏蔽此端口。

虚拟串口：可通过ILO管理控制提供远程管理功能，可关闭此功能。

可选LPT模式支持：可提供本地LPT通道，此功能包括：SPP Extended、EPP 1.9、ECP w/EPP三个选项。

综合软驱管理：可提供软驱设备可用和屏蔽功能。

但是软驱的写功能和引导启动功能不受此功能影响。

一键开机功能：可提供开启NUMLOCK键开机功能。

主板集成NICs中ISCSI 和 PEX 启动：可提供 ISCSI 功能开启和PEX启动功能开启，或屏蔽此功能。

软驱写控制功能：可提供软驱写功能和读功能的开启。

软驱启动功能：可提供服务器中软驱启动功能，或屏蔽此功能。

高级内存保护：可提供高级ECC保护、ECC带内存热备保护、ECC带内存镜像保护。

USB控制：可提供USB开启（所有USB设备可用）、USB屏蔽（所有USB设备不可用）、传统USB口屏蔽（所有USB设备在操作系统下是可被识别的，但是在启动POST和RBSU中不被识别，同时屏蔽ILO2中的虚拟端口）、扩展USB口屏蔽（屏蔽扩展USB端口，但不屏蔽板载USB设备）功能选项。

USB2.0 EHCI功能：可提供开启和屏蔽高速USB2.0控制。

Proliant 服务器电源调整：包括HP动态电源模式（根据CPU工作量调整电源工作模式）、HP静态低电压模式（系统保持低性能工作模式）、HP静态高性能模式（系统保持高性能工作模式）、操作系统控制模式（在操作系统下开启电源管理策略）。

HP 服务器机架安装示意图1.找到存放导轨的盒子如下图：
2.打开找到安装说明如下图所示，上面有详细说明可以作为安装的参考。

将HP 380服务器包装打开后，有以下配件：
安装在服务器上的导轨片
安装在机架上的导轨
将导轨片安装在服务器两侧，如下图所示：
上机架的导轨上分别标有“REAL RIGHT”和“REAL LEFT”，表示这端安装在机架的后面，而标有“FRONT RIGHT”和“FRONT LEFT”的两端则安装在机架的前面：
例如，将标有“REAL RIGHT”的一端扣在机架后面的孔上，如下图：
将标有“FRONT RIGHT”的一端扣在机架前面的孔上，如下图：
最终，右侧的导轨安装在机架上如下图所示：
将左右两侧导轨分别安装的机架上后，如下图所示：
将导轨里的小导片抽出，如下图：
将安装在服务器两侧上的导片分别插入机架的导轨片中，如下图：
将服务器顺着导轨推入：
最终，服务器在机架上安装如图：
在机架导轨的后侧，有两个安装理线器的孔，左侧如图：
将理线器左侧的卡头安装在导轨左侧的理线器孔上
左侧安装理线器的孔
导轨右侧安装理线器孔，如图：
理线器右侧卡片安装在导轨右侧的理线器孔上：右侧安装理
线器的孔
理线器右侧卡片
将理线器推入导轨理线器槽后，安装完毕后，如图：。

HP DL380 RAID5 配置方法一，自动配置：通过HP SmartStart（V7.51）随机光盘自动配置RAID5，即：使用光盘引导机器，不用做任何操作，机器自动配置为RAID5 注：对于现有的4块型号大小相同的磁盘自动配置为RAID5。

二，手工配置（修改）当通过HP SmartStart光盘引导后，画面最后停止在选择语种画面时，选择相应的语种—点击“Next”后—出现三个按钮，分别是（Deploy Server(用于安装操作系统)、Maintain Server（用于配置机器如：磁盘阵列等）、VieW Documentation（查看文档））--点击“Maintain Server”会出现四个按钮其中第一个是：Configure Array，点击按钮“Configure Array”进入配置画面：如下图，为配置磁盘阵列画面。

第一步：选择要配置到阵列中磁盘：（RAID5 需要最少3块磁盘），点击“”OK第二步：创建逻辑驱动器第三步：选择创建的RAID级别和Stripe Size大小（数据库建议使用16Kb，可以节省空间），点击“OK”。

第四步：保存后选择 RAID卡，如下图所示：选择右侧的逻辑驱动器，点击“OK”第五步：配置一些磁盘阵列参数，按默认即可。

可选操作1，修改 Stripe Size：选择逻辑驱动器后，点击右侧的 Migrate RAID/Stripe Size后，在下图所示中修改。

2，查看队列的详细信息：选择创建的队列后，点击右侧“More Information”注意：每次修改或配置完成后要保存，见第二步图中的（Save按钮）所示：本文以 HP ProLiant DL385 服务器为例说明了在 HP ProLiant 服务器上导航安装 Windows 2000 Advance Server 的正常安装步骤；SmartArray P600 阵列卡， SmartStart CD 版本以 7.4 为例。

HP ProLiant ML350 G5是一款经典的塔式服务器，具有极高的可用性和扩展能力，可满足多种应用系统的需求，是工作组以及不断发展的中小企业用户的最佳选择。

ProLiant ML350 G5增加了许多全新的特性，无论是计算能力还是高可用性都有了显著的增加。

性能•采用英特尔®至强®双核以及四核处理器，前端系统总线最高达1333 MHz, 1x4 MB或2x4 MB二级缓存，64位扩展技术。

使得用户可以逐步向64位应用拓展•667 MHz全缓冲DDR2内存(PC2-5300)通过添加配置支持内存交错存取，进一步提高了内存的性能。

8个内存插槽•6个PCI插槽，包含一个64位133 MHz, 两个64位100 MHz插槽，另有三个x8 PCI-Express插槽(x4速度)，全新的IO技术，充分满足用户发展的需求•支持8个小尺寸或6个大尺寸SAS/SATA硬盘•内置智能阵列控制器•集成NC373i多功能千兆网卡，含TCP/IP offload引擎，可通过可选的许可证实现加速的iSCSI管理特性•全新的远程管理功能iLO 2, 支持采用浏览界面远程可选附件•冗余热插拔电源•冗余热插拔系统风扇•电池保护写缓存全新设计与连接•全新的面板设计，对于可移动设备访问更加方便•六个USB接口，前置两个，内置两个，后置两个•改进的通用机架安装导轨定位模式，更加快捷方便安装典型用户•要求在合理的价位上获得最大化的服务器性能•可以充分满足用户不断发展的需求，通过添加处理器、内存、备份设备以及IO板卡就可以充分满足用户不断增长的需求，同时当用户服务器数量增加需要使用机柜统一管理的时候，ML350 G5可以轻松转换为机柜模式。

便于管理与使用•提供了可靠的数据保护功能对于分公司或远程办公室•在远程的办公室可能会没有系统管理人员，使用iLO 2远程管理卡可以在任何时间，任何地点对服务器实现全功能的管理•多种冗余的组件确保服务器持久的运行秉承传统经典设计，惠普(HP)推出了ML350第五代服务器，ML350 G5采用最新的双核以及四核处理器，高性能，以及企业级的管理特性，具备多种高可用冗余组件，并具备极高的性能价格比。

概述HP ProLiant DL580 G5服务器，具有极高的性能和高可用性，无论是用于浏览应用、电子邮件还是数据库，都是理想多用途的服务器。

其全新的设计，能够提供非常卓越的灵活性和服务特性，机箱高度仅为4U ，是全新的企业级服务器，同时提供卓越的Intel Dunning 四核、六核CPU 技术。

应用环境全面满足用户所需，是理想的多用途服务器！• 大型企业数据中心• 四核处理器、大容量内存以及一流的网络功能成就无与伦比的非凡性能• 基本容错特性：嵌入式硬件RAID 0、1能力以及可选的高级容错(RAID5.6)，最大限度地减少代价高昂的数据丢失HP ProLiant DL580 G5服务器是一款兼具塔式服务器的扩展性与机架服务器高可用性的新一代平台的4U 机架式服务器。

采用众多全新的设计，如灵活的电源系统，实现了电源动态分配，从而大幅节省了能源并降低了冷却成本。

• 高性能远程管理能力，可为集中或远程数据中心环境提供有效支持• 常规的中等规模数据中心以及部门或分支机构• 经济的企业级性能和可靠性• ProLiant 管理工具可在资源有限的情况下，轻松实现服务器部署及管理• 灵活的SAS 和SATA 存储选件 • 高性能计算（HPC ）• 凭借高达256GB 的大容量内存以及性能出众的英特尔四核处理器，符合工业标准的ProLiant 服务器可提供超凡的计算能力• 是EDA 、石化、生命科学以及材料科学等领域的理想选择HP ProLiant DL580 G5服务器一流的可用性和无与伦比的灵活性于一体，十分适用于部署关键任务数据中心特性和优势• 英特尔®至强®64位六或四核处理器，最高可达16MB的高速缓存。

高效能表现源自四核英特尔®至强®服务器• 内置支持多达16个SAS或SATA硬盘• 可内置磁带机• 667MHz DDR-2内存，支持高达256GB内存• 1066MHz双独立前端总线• 多达11个I/O插槽• 模块化设计，CPU、内存及硬盘都可以直接从前端抽取更换• 支持多种阵列模式，默认支持RAID1,0,5。

1. 运行RBSU：当服务器在开机POST界面提示F9进入RBSU配置工具时，按F9进入。

2. RBSU功能菜单：主菜单界面如图所示，在右部窗口显示了基本系统信息，包括：设备类型、序列号、BIOS 版本、备份BIOS 的版本、已安装的内存和CPU 信息。

a. 系统选项：系统基本I/O设备配置选项。

板载串口A配置项：可设置中断和地址，或屏蔽此端口。

板载串口B配置项：可设置中断和地址，或屏蔽此端口。

虚拟串口：可通过ILO管理控制提供远程管理功能，可关闭此功能。

可选LPT模式支持：可提供本地LPT通道，此功能包括：SPP Extended、EPP 1.9、ECP w/EPP 三个选项。

综合软驱管理：可提供软驱设备可用和屏蔽功能。

但是软驱的写功能和引导启动功能不受此功能影响。

一键开机功能：可提供开启NUMLOCK键开机功能。

主板集成NICs中ISCSI 和PEX 启动：可提供ISCSI 功能开启和PEX启动功能开启，或屏蔽此功能。

软驱写控制功能：可提供软驱写功能和读功能的开启。

软驱启动功能：可提供服务器中软驱启动功能，或屏蔽此功能。

高级内存保护：可提供高级ECC保护、ECC带内存热备保护、ECC带内存镜像保护。

USB控制：可提供USB开启（所有USB设备可用）、USB屏蔽（所有USB设备不可用）、传统USB口屏蔽（所有USB设备在操作系统下是可被识别的，但是在启动POST和RBSU中不被识别，同时屏蔽ILO2中的虚拟端口）、扩展USB口屏蔽（屏蔽扩展USB端口，但不屏蔽板载USB设备）功能选项。

USB2.0 EHCI功能：可提供开启和屏蔽高速USB2.0控制。

Proliant 服务器电源调整：包括HP动态电源模式（根据CPU工作量调整电源工作模式）、HP 静态低电压模式（系统保持低性能工作模式）、HP静态高性能模式（系统保持高性能工作模式）、操作系统控制模式（在操作系统下开启电源管理策略）。

扩展USB端口性能：包括USB1.1（扩展USB端口工作在1.1或2.0下）、USB2.0（扩展USB 端口在非2003操作系统32位或2003操作系统64位下工作的2.0高性能模式）。

一．HP ProLiant DL380 G5 服务器系列- 前面板指示灯说明前面板主要指示灯:前面板各指示灯的含义，见下表:序描述状态说明号1 快速诊断板电源、风扇、内存、CPU、pci-raiser、及温度过热的状态指示灯蓝色=激活2 UID按钮/指示灯闪烁=系统被远程访问不亮=无人远程访问机器或没有按UID按钮3 内部健康灯绿色=正常橙色=系统降级。

确认处于降级状态的备件。

参考快速诊断板红色=系统严重故障。

确认有严重故障的备件。

参考快速诊断板绿色=正常4 外部健康灯（电源）橙色=冗余电源故障。

确认处于降级状态的电源。

参照快速诊断板红色=严重电源故障。

确认有严重故障的电源。

参考快速诊断板序描述状态说明号绿色=网卡已连接5 网卡1指示灯闪烁=网卡已连接且有数据访问不亮=网卡没有连接。

如果电源关闭了，察看机器后边的RJ-45灯察看状态绿色=网卡已连接6 网卡2指示灯闪烁=网卡已连接且有数据访问不亮=网卡没有连接。

如果电源关闭了，察看机器后边的RJ-45灯察看状态绿色=系统开机运行7 电源按钮/指示灯橙色=系统关机但电源正常连接不亮=电源线没有连接或电源故障8 VGA接口9 两个USB接口快速诊断板:快速诊断板指示灯的含义，见下表:编号描述状态1 Online Spare memory 指示灯绿＝保护模式开启琥珀色闪烁＝内存配置错误琥珀色＝内存失败不亮＝没有保护2 Mirrored memory 指示灯绿＝保护模式开启琥珀色闪烁＝内存配置错误琥珀色＝内存失败不亮＝没有保护3 所有其他指示灯琥珀色＝失败不亮＝正常注:HP [ Systems Insight Display ] 的指示灯表现出了主板的布局。

系统内置指示灯和内部健康灯结合确认故障当前面板的内部健康灯亮红灯或是黄灯时，表示此时服务器可能发现了一个故障，可以结合前面板的内部健康灯和[ Systems Insight Display ] 指示灯，指示出服务器的当前状态。

HPE ProLiant DL380 Gen10 服务器用户指南摘要本文档适合那些安装、管理服务器和存储系统以及排除其故障的人员使用。

Hewlett Packard Enterprise 假定您有资格维修计算机设备，并经过培训能够识别高压带电危险品。

部件号：868990-AA4出版日期：2018 年12 月版次：4©Copyright 2017, 2018 Hewlett Packard Enterprise Development LP通知本文档中包含的信息如有更改，恕不另行通知。

随Hewlett Packard Enterprise 产品和服务提供的明确保修声明中阐明了此类产品和服务的全部保修服务。

此处的任何内容都不应视作额外的担保信息。

对于本文档中包含的技术或编辑方面的错误或疏漏，Hewlett Packard Enterprise 不承担任何责任。

保密的计算机软件。

必须具有Hewlett Packard Enterprise 颁发的有效许可证，方可拥有、使用或复制本软件。

按照FAR 12.211 和12.212 的规定，可以根据供应商的标准商业许可证授权美国政府使用商用计算机软件、计算机软件文档以及商业编号的技术数据。

单击指向第三方网站的链接将会离开Hewlett Packard Enterprise 网站。

Hewlett Packard Enterprise 无法控制Hewlett Packard Enterprise 网站之外的信息，也不对这些信息承担任何责任。

目录组件标识 (8)前面板组件 (8)前面板LED 指示灯和按钮 (10)UID 按钮功能 (13)前面板LED 指示灯电源故障代码 (13)Systems Insight 显示屏LED 指示灯 (14)Systems Insight 显示屏组合LED 指示灯说明 (15)后面板组件 (17)后面板LED 指示灯 (17)主板组件 (19)系统维护开关说明 (20)DIMM 标签识别 (21)DIMM 插槽位置 (22)NVDIMM 识别 (22)NVDIMM 二维码 (23)识别NVDIMM LED 指示灯 (24)NVDIMM-N LED 指示灯组合 (24)NVDIMM 功能LED 指示灯运行模式.....................................................................24 处理器、散热片和插槽组件 (25)驱动器 (25)SAS/SATA 驱动器组件和LED 指示灯 (26)NVMe SSD LED 指示灯定义 (26)uFF 驱动器组件和LED 指示灯 (28)风扇托架编号 (29)驱动器盒识别 (29)驱动器托架编号 (31)驱动器托架编号：Smart Array 控制器 (31)驱动器托架编号：SAS 扩展卡 (33)驱动器托架编号：NVMe 驱动器 (35)uFF 驱动器托架编号 (36)转接卡组件 (37)带集成备用电池装置组件和LED 指示灯的HPE Flex 插槽电源 (41)检查备用电池电量 (41)H PE 12G SAS 扩展卡端口编号 (42)H PE Smart Array P824i-p MR Gen10 控制器 (42)操作 (44)打开服务器电源 (44)关闭服务器电源 (44)从机架中拉出服务器 (44)从机架中卸下服务器 (45)使用理线臂固定电缆 (45)卸下检修面板 (46)安装检修面板 (47)卸下风扇笼 (47)安装风扇笼 (48)。

HP 服务器机架安装示意图1.找到存放导轨的盒子如下图：
2.打开找到安装说明如下图所示，上面有详细说明可以作为安装的参考。

将HP 380服务器包装打开后，有以下配件：
安装在服务器上的导轨片
安装在机架上的导轨
将导轨片安装在服务器两侧，如下图所示：
上机架的导轨上分别标有“REAL RIGHT”和“REAL LEFT”，表示这端安装在机架的后面，而标有“FRONT RIGHT”和“FRONT LEFT”的两端则安装在机架的前面：
例如，将标有“REAL RIGHT”的一端扣在机架后面的孔上，如下图：
将标有“FRONT RIGHT”的一端扣在机架前面的孔上，如下图：最终，右侧的导轨安装在机架上如下图所示：
将左右两侧导轨分别安装的机架上后，如下图所示：将导轨里的小导片抽出，如下图：
将安装在服务器两侧上的导片分别插入机架的导轨片中，如下图：将服务器顺着导轨推入：
最终，服务器在机架上安装如图：
在机架导轨的后侧，有两个安装理线器的孔，左侧如图：
左侧安装理
线器的孔
将理线器左侧的卡头安装在导轨左侧的理线器孔上
导轨右侧安装理线器孔，如图：
理线器右侧卡片安装在导轨右侧的理线器孔上：右侧安装理
线器的孔
理线器右侧卡片
将理线器推入导轨理线器槽后，安装完毕后，如图：。

HP ProLiant DL380服务器-安装wind ows 2003操作系统前言：北京ADC企业托管邮箱服务器出现故障，恢复业务时需要重新安装windos2003的操作系统，之前也在虚拟机上安装过同样的系统，并未出现问题，因此对安装这个系统还是比较自信的，结果在hp proliant dl380 g5的服务器上进行安装时并不顺利，出现网卡驱动无法识别，通过下载多个网卡驱动进行安装，仍然不能识别，折腾时间比较长，后来在公司曹总的指导下重新进行了安装，最终解决了问题，因此将安装过程写出来，希望对大家以后的工作有所帮助。

安装过程：1，安装前需要准备好操作系统的驱动引导盘和操作系统盘，如果是新买的服务器，一般会自带相关的驱动引导盘，如果没有，则需要制作一个驱动引导盘，可在/tigertea/item/2b4d391d4ac1777c7b5f25f2此博客下寻找连接进行下载，然后刻成CD盘即可；系统安装盘需要提前备好；2，使用SmartStart CD引导安装之前的准备工作：首先，建议用户先根据自己的需要配置好RAID，可以使用开机自检检测到阵列卡时按F8进入ORCA的方法配置。

其次，需要确认BIOS中启动顺序的设置是光驱优先引导，可以开始时按F10键进入BIOS，然后到Standard Boot Order下确认。

3，准备工作做好后，就可以使用SmartStart CD引导了，下面是引导的画面。

4，接下来，我们会看到用户界面的第一步，选择安装语言和键盘语言，目前还不支持中文，没有特殊需要的用户，这步默认为英语即可。

5，然后是终端用户授权许可，点击Agree才能继续下一步。

6，接下来，到了操作选择页面，此页面可供选择的操作有：Install、Maintenance、System Erase 和Reboot。

Maintenance中包含ACU，可以借此进行阵列配置，也包含Insight Diagnostic，可以用来进行服务器硬件诊断，这里就不做详细介绍，System Erase和Reboot，顾名思义，一个系统擦除、一个重启。

HPDL系列服务器RAID配置指南HP ProLiant DL380、DL580、DL360服务器系列-配置Raid5的两种方法本文介绍DL380, DL580, DL360 服务器系列配置Raid 5的两种方法: 使用ORCA配置和使用Smart Start7.91中的Array Configuration Utility(ACU)配置。

方案一：使用ORCA配置Raid 51、开机自检到阵列卡时，有F8的提示。

2、F8进入阵列配置工具RBSU。

选择第一项：Create Logical Drive进入阵列创建界面。

3、用空格（space）键选中、Tab键切换选项。

将三块物理硬盘都选中；选择Raid 5；由于只用了三块sas硬盘，故不选spare；Maximum Boot partition:选择8GB maximum.按回车创建Raid 5。

4、F8保存配置。

5、示设置已保存，按回车键继续。

6、下面选View Loagical Driver，按回车查看阵列信息。

7、显示有一个logical drive，级别为Raid 5，状态OK。

8按回车查看详细信息。

显示阵列中物理盘的参数和状态以及是否有Spare盘。

方案二：使用Smart Start7.91中的Array Configuration Utility(ACU)配置Raid 5。

1、进入ACU（其中有两种方式可进入ACU）：1.1用Smart Start7.91光盘引导进入Smart Start的主界面，选择Maintain Server-Configure Array。

1.2如果系统（以Windows系统为例）下已经安装了Proliant Support Pack（PSP包），则在开始-程序-HP System tools-HP Array Configuration Utility打开ACU。

2、创建Array。

在Configuration View选中Smart Array P400 in Slot3；在Comman Tasks选择Create Array。

HP DL380 G5服务器配置RAID 一、查看阵列
1. 在开机后，显示到SmartArray 阵列卡时，按F8 进入ORCA
2. ORCA的主界面
3. 选择view logical drive选项来查看现有阵列，因未做阵列，所以显示如上图所示，此时按
esc键返回到主界面
二、创建阵列
4. 如要创建新阵列，选择create logical drive选项，并按enter键，进入阵列配置界面
5. 用上下键来滚动，空格键来选择，用tab键来跳到其他不同选项中，其中带[X] 标志表示
已经被选择，如上图，选择了两块硬盘做RAID 1+0,无在线热备硬盘，不启用最大分区选项
6. 当确认配置完毕后，按enter键确认，再按F8键保存配置，如上图所示
7. 按enter键继续
8. 此时，会显示出以创建好的阵列，如上图所示
9. 按回车键可以查看阵列的详细信息
三、删除阵列
10. 如需删除已有阵列，在主界面中选择delete logical drive选项
11. 选择阵列后，按F8来删除
12. 按F3确认
13. 按enter键继续
14. 此时阵列已删除。
