电感器的基本定义

电感工作原理电感是一种重要的电子元件，广泛应用于各种电路中。

它的工作原理是基于电磁感应的原理，通过电流在线圈中产生的磁场来实现电感的功能。

本文将从电感的基本原理、种类、应用、特点和选型几个方面来详细介绍电感的工作原理。

一、电感的基本原理1.1 电感的定义：电感是指电流通过导体时所产生的磁场和导体中的磁通量之间的关系。

1.2 电感的公式：电感的大小与线圈的匝数、线圈的形状、导体的长度和材料等因素有关，其公式为L = N^2 * μ * A / l，其中L为电感值，N为匝数，μ为磁导率，A为横截面积，l为长度。

1.3 电感的作用：电感在电路中主要起到储能、滤波、隔直、变压等作用，常用于LC振荡电路、滤波电路、变压器等电路中。

二、电感的种类2.1 固定电感：固定电感是指电感值固定的电感元件，常见的有铁氧体电感、空心线圈电感等。

2.2 可调电感：可调电感是指可以调节电感值的电感元件，常见的有可调铁氧体电感、可变电感等。

2.3 互感器：互感器是一种特殊的电感元件，用于传递电能或者信号，常用于变压器、耦合器等电路中。

三、电感的应用3.1 LC振荡电路：电感与电容并联组成的LC振荡电路可以产生正弦波振荡信号，常用于射频发射、接收电路中。

3.2 滤波电路：电感与电容串联组成的滤波电路可以滤除特定频率的信号，常用于直流电源的滤波。

3.3 变压器：电感与另一电感或者电容串联组成的变压器可以实现电压的升降变换，常用于电源适配器、变频器等电路中。

四、电感的特点4.1 阻抗性：电感对交流电有阻抗，阻抗大小与频率有关，随着频率增加，电感的阻抗也增加。

4.2 能量储存：电感可以储存电能，当电流通过电感时，电感中会储存一定的能量。

4.3 抗直流：电感对直流电有阻抗，可以阻挠直流电通过，实现隔直的作用。

五、电感的选型5.1 电感值：根据电路需求选择合适的电感值，通常通过计算或者实验确定。

5.2 电感材料：根据电路工作环境选择合适的电感材料，常见的有铁氧体、铜线等。

电感工作原理1. 介绍电感的基本概念和定义电感是一种电子元件，它能够储存和释放电能。

它由一个绕制成线圈的导体构成，当通过该线圈的电流发生变化时，会产生磁场，从而储存电能。

2. 解释电感的工作原理电感的工作原理基于法拉第电磁感应定律。

当通过电感线圈的电流发生变化时，会产生磁场。

这个磁场会导致线圈内的电流发生变化，从而产生电动势。

根据自感定律，电感的电流变化方向与电动势的方向相反。

因此，电感会阻碍电流的变化，使电流随着时间的推移而逐渐增加或减少。

3. 详细描述电感的工作原理当电流通过电感线圈时，磁场会沿着线圈的方向形成环绕。

这个磁场的强度与电流的大小成正比。

如果电流发生变化，磁场也会发生变化。

根据法拉第电磁感应定律，变化的磁场会导致线圈内的电流发生变化。

当电流增加时，磁场也会增加，导致线圈内的电流减小。

当电流减小时，磁场也会减小，导致线圈内的电流增加。

这种反向的电流变化会产生一个电动势，根据自感定律，这个电动势的方向与电流变化的方向相反。

因此，电感会阻碍电流的变化。

当电源施加电压时，电感会储存电能，形成一个磁场。

当电源断开时，电感会释放储存的电能，使电流继续流动。

4. 举例说明电感的应用电感在电子电路中有广泛的应用。

以下是一些常见的应用示例：- 滤波器：电感可以用作滤波器的关键元件，通过阻止或通过特定频率的信号来滤除噪声或干扰。

- 变压器：变压器是由两个或更多的线圈组成的电感器。

它们用于改变交流电的电压和电流。

- 谐振电路：电感与电容器组合可以形成谐振电路，用于选择特定的频率。

- 阻尼电路：电感与电阻器组合可以形成阻尼电路，用于控制电流的变化速度。

- 发电机和变压器：电感是发电机和变压器的重要组成部分，用于转换机械能为电能或改变电能的电压。

- 磁存储器：电感也被用于磁存储器中，用于存储和读取数据。

总结：电感是一种能够储存和释放电能的电子元件。

它通过线圈中的电流变化产生磁场，从而储存电能。

电感的工作原理基于法拉第电磁感应定律和自感定律，它阻碍电流的变化，并且可以应用于滤波器、变压器、谐振电路、阻尼电路、发电机和磁存储器等领域。

关于电感器的知识普及电感器也是一种储能元件，它能把电能转变为磁场能，并在磁场中储存能量。

电感器用符号L表示，它的基本单位是亨利(H)，常用毫亨(mH)为单位。

它经常和电容器一起工作，构成LC滤波器、LC振荡器等。

另外，人们还利用电感的特性，制造了阻流圈、变压器、继电器等。

目录1、电感器的概述2、电感器的作用3、电感器的结构4、电感器工作原理5、电感器的分类6、电感器的特点7、电感器的主要参数8、电感器的用途9、电感的计算公式10、电感器和磁珠的联系和区别11、电感器的发展历程电感器的概述：电感器(inductor)用来提供电感的器件，用绝缘导线绕制的各种线圈称为电感。

电感器的作用：电感器是能够把电能转化为磁能而存储起来的元件。

电感器的结构类似于变压器，但只有一个绕组。

电感器具有一定的电感，它只阻止电流的变化。

如果电感器中没有电流通过，则它阻止电流流过它;如果有电流流过它，则电路断开时它将试图维持电流不变。

电感器又称扼流器、电抗器、动态电抗器。

电感器的结构：最简单的电感器(俗称线圈)就是用导线空心地绕儿圈，有磁芯或铁芯的电感器是在磁芯或铁芯上用导线绕几圈。

通常情况下，电感器由铁芯或磁芯、骨架和线圈等组成。

其中，线圈绕在骨架上，铁芯或磁芯插在骨架内。

电感器工作原理：4.1.给线圈中通入交流电流时，在电感器的四周产生交变磁场，这个磁场称为原磁场。

4.2.给电感器通入直流电流时，在电感器四周要产生大小和方向不变的恒定磁场。

4.3.由电磁感应定律可知，磁通的变化将在导体内引起感生电动势，因为电感器(线圈)内电流变化(因为通的是交流电流)而产生感生电动势的现象，称为自感应。

电感就是用来表示自感应特性的一个量。

4.4.自感电动势要阻碍电感中的电流变化，这种阻碍作用称为感抗。

电感器的分类：5.1.按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。

5.2.按工作性质分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转。

什么是电感电感基础知识什么是电感——电感基础知识一、电感的定义和基本原理电感是电学中的一个重要概念，指的是导体中由于电流变化而产生的电磁感应现象。

当电流通过一个导体时，导体周围会形成一个磁场，而这个磁场会对导体自身的电流产生影响，这种影响就是电感。

电感的数值大小取决于导体的几何形状、导线长度、电流大小等。

单位为亨利（H），1H 等于当电流变化率为 1A/s 时在导体中产生的感应电动势为 1V。

二、电感的分类根据电感的结构和工作原理，电感可以分为以下几种类型：1. 铁心电感器：在铁芯中通过线圈形成的电感器，常用于交流电路；2. 空心线圈电感器：无铁芯的线圈电感器，常用于高频电路；3. 变压器：由两个或多个线圈构成的电感器，常用于变压、隔离和匹配电路；4. 闭合线圈电感器：由闭合线圈构成的电感器，常用于电子设备中。

三、电感的特性电感具有一些独特的特性，这些特性在电路设计和电子工程中具有重要意义，例如：1. 电感对交流电有阻抗，即电感的阻抗随频率变化而变化；2. 电感会储存能量，当电流变化时，电感会释放储存的能量；3. 电感可以作为滤波元件，用于去除电路中的高频噪声和干扰信号；4. 电感可以用于传输能量，例如无线充电和电力传输中的感应线圈。

四、电感的应用领域电感在各种电子设备和电路中都有广泛的应用，如：1. 电源系统：用于变压、滤波、隔离等；2. 通信系统：用于天线、滤波、信号传输等；3. 音频系统：用于扬声器、耳机、信号处理等；4. 汽车电子：用于点火系统、发电机、传感器等。

五、电感的计算和选择在电路设计中，我们需要计算和选择合适的电感器以满足电路要求，一般需要考虑以下参数：1. 电感的感值和容差：根据电路的电流和频率要求选择合适的感值和容差范围；2. 电感的功率和电流：确保电感器能够承受电路中的功率和电流；3. 电感的尺寸和结构：根据电路的空间限制选择适合的尺寸和结构；4. 电感的成本和可靠性：考虑电感器的成本和长期可靠性。

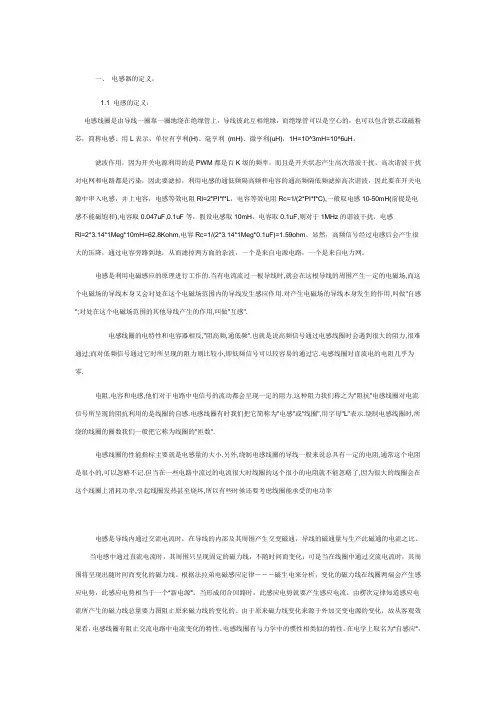

一、电感器的定义。

1.1 电感的定义：电感线圈是由导线一圈靠一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。

用L表示，单位有亨利(H)、毫亨利(mH)、微亨利(uH)，1H=10^3mH=10^6uH。

滤波作用，因为开关电源利用的是PWM都是百K级的频率，而且是开关状态产生高次谐波干扰，高次谐波干扰对电网和电路都是污染，因此要滤掉，利用电感的通低频隔高频和电容的通高频隔低频滤掉高次谐波，因此要在开关电源中串入电感，并上电容，电感等效电阻Rl=2*PI*f*L，电容等效电阻Rc=1/(2*PI*f*C),一般取电感10-50mH(前提是电感不能磁饱和),电容取0.047uF,0.1uF等，假设电感取10mH，电容取0.1uF,则对于1MHz的谐波干扰，电感Rl=2*3.14*1Meg*10mH=62.8Kohm,电容Rc=1/(2*3.14*1Meg*0.1uF)=1.59ohm。

显然，高频信号经过电感后会产生很大的压降，通过电容旁路到地，从而滤掉两方面的杂波，一个是来自电源电路，一个是来自电力网。

电感是利用电磁感应的原理进行工作的.当有电流流过一根导线时,就会在这根导线的周围产生一定的电磁场,而这个电磁场的导线本身又会对处在这个电磁场范围内的导线发生感应作用.对产生电磁场的导线本身发生的作用,叫做"自感";对处在这个电磁场范围的其他导线产生的作用,叫做"互感".电感线圈的电特性和电容器相反,"阻高频,通低频".也就是说高频信号通过电感线圈时会遇到很大的阻力,很难通过;而对低频信号通过它时所呈现的阻力则比较小,即低频信号可以较容易的通过它.电感线圈对直流电的电阻几乎为零.电阻,电容和电感,他们对于电路中电信号的流动都会呈现一定的阻力,这种阻力我们称之为"阻抗"电感线圈对电流信号所呈现的阻抗利用的是线圈的自感.电感线圈有时我们把它简称为"电感"或"线圈",用字母"L"表示.绕制电感线圈时,所绕的线圈的圈数我们一般把它称为线圈的"匝数".电感线圈的性能指标主要就是电感量的大小.另外,绕制电感线圈的导线一般来说总具有一定的电阻,通常这个电阻是很小的,可以忽略不记.但当在一些电路中流过的电流很大时线圈的这个很小的电阻就不能忽略了,因为很大的线圈会在这个线圈上消耗功率,引起线圈发热甚至烧坏,所以有些时候还要考虑线圈能承受的电功率电感是导线内通过交流电流时，在导线的内部及其周围产生交变磁通，导线的磁通量与生产此磁通的电流之比。

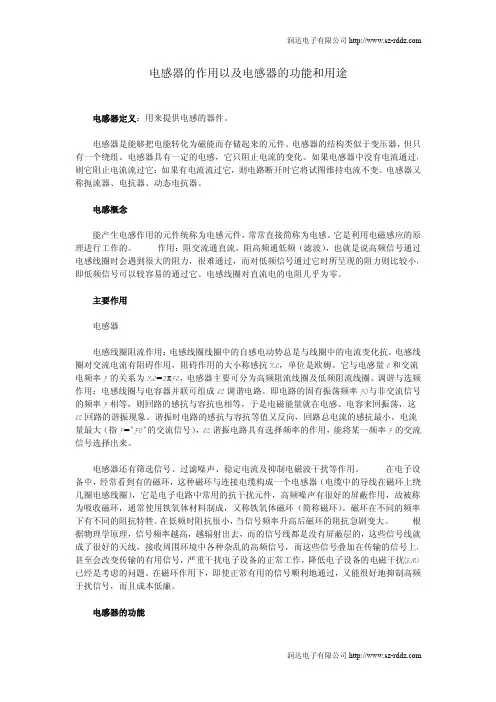

电感器的作用以及电感器的功能和用途电感器定义：用来提供电感的器件。

电感器是能够把电能转化为磁能而存储起来的元件。

电感器的结构类似于变压器，但只有一个绕组。

电感器具有一定的电感，它只阻止电流的变化。

如果电感器中没有电流通过，则它阻止电流流过它；如果有电流流过它，则电路断开时它将试图维持电流不变。

电感器又称扼流器、电抗器、动态电抗器。

电感概念能产生电感作用的元件统称为电感元件，常常直接简称为电感。

它是利用电磁感应的原理进行工作的。

作用：阻交流通直流，阻高频通低频（滤波），也就是说高频信号通过电感线圈时会遇到很大的阻力，很难通过，而对低频信号通过它时所呈现的阻力则比较小，即低频信号可以较容易的通过它。

电感线圈对直流电的电阻几乎为零。

主要作用电感器电感线圈阻流作用：电感线圈线圈中的自感电动势总是与线圈中的电流变化抗。

电感线圈对交流电流有阻碍作用，阻碍作用的大小称感抗XL，单位是欧姆。

它与电感量L和交流电频率f的关系为XL=2πfL，电感器主要可分为高频阻流线圈及低频阻流线圈。

调谐与选频作用：电感线圈与电容器并联可组成LC调谐电路。

即电路的固有振荡频率f0与非交流信号的频率f相等，则回路的感抗与容抗也相等，于是电磁能量就在电感、电容来回振荡，这LC回路的谐振现象。

谐振时电路的感抗与容抗等值又反向，回路总电流的感抗最小，电流量最大（指f="f0"的交流信号），LC谐振电路具有选择频率的作用，能将某一频率f的交流信号选择出来。

电感器还有筛选信号、过滤噪声、稳定电流及抑制电磁波干扰等作用。

在电子设备中，经常看到有的磁环，这种磁环与连接电缆构成一个电感器（电缆中的导线在磁环上绕几圈电感线圈），它是电子电路中常用的抗干扰元件，高频噪声有很好的屏蔽作用，故被称为吸收磁环，通常使用铁氧体材料制成，又称铁氧体磁环（简称磁环）。

磁环在不同的频率下有不同的阻抗特牲。

在低频时阻抗很小，当信号频率升高后磁环的阻抗急剧变大。

电感的基本知识
电感，又称为电感器或电感元件，是一种用来储存电磁能量的被动元件。

它由线圈或线圈组成，通常由绝缘电线绕成，并带有铁芯。

电感的基本知识包括以下几个方面：
1. 电感的定义：电感是指导线的螺线管状线圈中，由于通过的电流发生变化时，所产生的自感电动势。

2. 电感的单位：SI单位中，电感的单位是亨利（H）。

3. 自感电感和互感电感：根据电流变化的关系可以分为自感电感和互感电感。

自感电感是指电流变化时，线圈自身产生的感应电势，而互感电感是指线圈之间的相互作用所产生的感应电势。

4. 电感的作用：电感器在电路中可以用来调节电流大小和方向，储存电磁能量，滤波和隔离电路。

5. 电感的特性：电感器的特性主要包括电感值、电感的频率特性和失真。

6. 电感的计算：根据电感器的结构和材料，可以通过计算电感器的匝数、线圈长度、线径、层间间隔等参数来计算电感值。

7. 使用注意事项：在使用电感器时，需要注意避免超过电感器
的额定电流和电压，防止过热和烧坏。

总的来说，电感是一种储存电磁能量的被动元件，在电路中具有重要的应用。

磁性元件知识培训刘德强磁性元件说明⏹磁性元件通常由绕组和磁芯构成⏹主要包括电感器和变压器两大类。

⏹在电路中的作用：储能、滤波、能量转换、电气隔离等⏹参数：电感量、电压、电流、温度、传输功率、频率、匝数比、漏感、损耗等。

⏹应用领域：开关电源、LED驱动电源、光伏逆变器等.第一章: 电感器介绍电感器定义和特点定义：电感器是一种将电能和磁能相互转化的元器件，将电能转化为磁能存储起来或将存储的磁能转化为电能释放出来.特点：1.它具有充放电特性和阻止交流电流通过，允许直流电流通过的能力。

2.电感阻碍电流的变化就是不让电流变化，当电流增加时电感阻碍电流的增加，当电流减小时电感阻碍电流的减小。

电感阻碍电流变化过程并不消耗电能，阻碍电流增加时它将电能转化为磁能暂时储存起来，等到电流减小时再将磁能转化为电能释放出来，因此流过电感器的电流不能突变。

3.电感器的感抗与频率、电感量之间成正比。

感抗计算公式：Z=ωL (ω=2πf, f为频率)。

L电感器在电路中的符号（L)不含磁芯或铁芯电感器含磁芯或铁芯电感器共模电感电感器单位：亨 (H)、毫亨(mH)、微亨 (μH)、纳亨（nH).感值换算关系： 1H=103mH，1mH=103μH, 1μH=103nH电感器分类电感器贴片式按贴装方式分类：插件式电感值的表示方法：1. 直标法：电感器的标称电感量用数字和文字符号直接标在电感体上。

2. 文字符号法：电感器的标称值用数字和文字符号按一定的规律组合标示在电感体上。

4R7表示：4.7μH ，330表示330μH.电感值的表示方法：3.色标法：在电感器表面涂上不同的色环来代表电感量，通常用三个或四个色环表示。

默认单位为μH.颜色第一位有效值第二位有效值倍率允许偏差黑0 0 100 ±20棕 1 1 101 ±1红 2 2 102 ±2橙 3 3 103 ±3黄 4 4 104 ±4绿 5 5 105蓝 6 6 106紫7 7 107灰8 8 108白9 9 109金±5%银±10%1.电感量：也称自感系数，是表示电感器产生自感应能力的一个物理量。

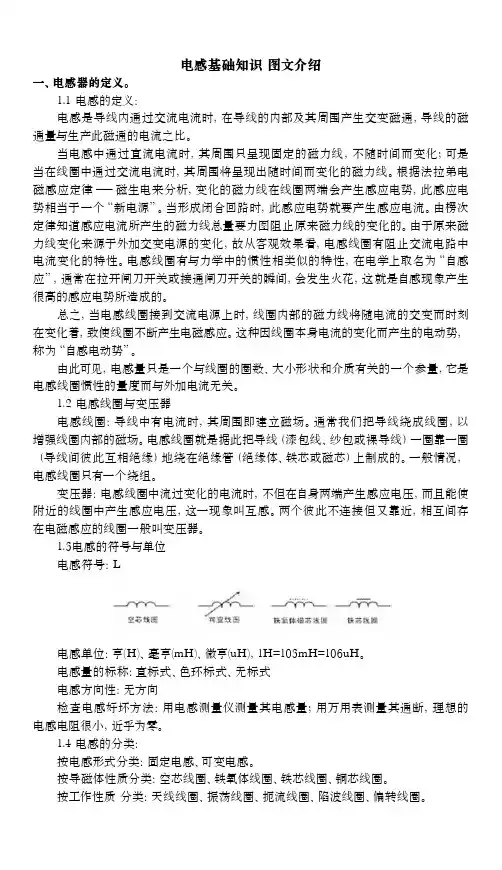

电感基础知识 图文介绍一、电感器的定义。

1.1 电感的定义：电感是导线内通过交流电流时，在导线的内部及其周围产生交变磁通，导线的磁通量与生产此磁通的电流之比。

当电感中通过直流电流时，其周围只呈现固定的磁力线，不随时间而变化；可是当在线圈中通过交流电流时，其周围将呈现出随时间而变化的磁力线。

根据法拉弟电磁感应定律－磁生电来分析，变化的磁力线在线圈两端会产生感应电势，此感应电势相当于一个“新电源”。

当形成闭合回路时，此感应电势就要产生感应电流。

由楞次定律知道感应电流所产生的磁力线总量要力图阻止原来磁力线的变化的。

由于原来磁力线变化来源于外加交变电源的变化，故从客观效果看，电感线圈有阻止交流电路中电流变化的特性。

电感线圈有与力学中的惯性相类似的特性，在电学上取名为“自感应”，通常在拉开闸刀开关或接通闸刀开关的瞬间，会发生火花，这就是自感现象产生很高的感应电势所造成的。

总之，当电感线圈接到交流电源上时，线圈内部的磁力线将随电流的交变而时刻在变化着，致使线圈不断产生电磁感应。

这种因线圈本身电流的变化而产生的电动势，称为“自感电动势”。

由此可见，电感量只是一个与线圈的圈数、大小形状和介质有关的一个参量，它是电感线圈惯性的量度而与外加电流无关。

1.2 电感线圈与变压器电感线圈：导线中有电流时，其周围即建立磁场。

通常我们把导线绕成线圈，以增强线圈内部的磁场。

电感线圈就是据此把导线（漆包线、纱包或裸导线）一圈靠一圈（导线间彼此互相绝缘）地绕在绝缘管（绝缘体、铁芯或磁芯）上制成的。

一般情况，电感线圈只有一个绕组。

变压器：电感线圈中流过变化的电流时，不但在自身两端产生感应电压，而且能使附近的线圈中产生感应电压，这一现象叫互感。

两个彼此不连接但又靠近，相互间存在电磁感应的线圈一般叫变压器。

1.3电感的符号与单位电感符号：L电感单位：亨(H)、毫亨(mH)、微亨(uH)，1H=103mH=106uH。

电感量的标称：直标式、色环标式、无标式电感方向性：无方向检查电感好坏方法：用电感测量仪测量其电感量；用万用表测量其通断，理想的电感电阻很小，近乎为零。

01 电感的基本原理电感器又称扼流器、电抗器、动态电抗器。

电感、电容和电阻是电子学三大基本无源器件，电感的功能就是以磁场能的形式储存电能量。

以圆柱型线圈为例，简单介绍下电感的基本原理：如上图所示，当恒定电流流过线圈时，根据右手螺旋定则，会形成一个图示方向的静磁场。

而电感中流过交变电流，产生的磁场就是交变磁场，变化的磁场产生电场，线圈上就有感应电动势，产生感应电流：电流变大时，磁场变强，磁场变化的方向与原磁场方向相同，根据左手螺旋定则，产生的感应电流与原电流方向相反，电感电流减小；电流变小时，磁场变弱，磁场变化的方向与原磁场方向相反，根据左手螺旋定则，产生的感应电流与原电流方向相同，电感电流变大。

以上就是楞次定律，最终效果就是电感会阻碍流过的电流产生变化，就是电感对交变电流呈高阻抗。

同样的电感，电流变化率越高，产生的感应电流越大，那么电感呈现的阻抗就越高；如果同样的电流变化率，不同的电感，如果产生的感应电流越大，那么电感呈现的阻抗就越高。

所以，电感的阻抗与两个因素有关：一是频率；二是电感的固有属性，也就电感的值，也称为电感。

根据理论推导，圆柱形线圈的电感公式如下：可以看出电感的大小与线圈的大小及内芯的材料有关。

实际电感的特性不仅仅有电感的作用，还有其他因素，如：(1)绕制线圈的导线不是理想导体，存在一定的电阻；(2)电感的磁芯存在一定的热损耗；(3)电感内部的导体之间存在着分布电容。

因此，需要用一个较为复杂的模型来表示实际电感，常用的等效模型如下：等效模型形式可能不同，但要能体现损耗和分布电容。

根据等效模型，可以定义实际电感的两个重要参数。

(1)自谐振频率由于Cp的存在，与L一起构成了一个谐振电路，其谐振频率便是电感的自谐振频率。

在自谐振频率前，电感的阻抗随着频率增加而变大；在自谐振频率后，电感的阻抗随着频率增加而变小，就呈现容性。

(2)品质因素也就是电感的Q值，电感储存功率与损耗功率的比，Q值越高，电感的损耗越低，和电感的直流阻抗直接相关的参数。

电感一.简介电感器（inductor）是一种电磁感应组件，用绝缘的导线在绕线支架（bobbin）或铁芯（core）上绕制一定匝数的线圈（coil）而成，此线圈称为电感线圈或电感器。

根据电磁感应原理，当线圈与磁场有相对运动，或是线圈通过交流电流产生交变磁场时，会产生感应电压来抵抗原磁场变化，而此抑制电流变化的特性就称为电感（inductance）。

电感值的公式如式（1），其与磁导率、绕组匝数N 的平方、及等效磁路截面积Ae 成正比，而与等效磁路长度le 成反比。

电感的种类很多，各适用于不同的应用之中；电感量与线圈绕组的形状、大小、绕线方式、匝数、及中间导磁材料的种类等有关。

L=N2μA e I e电感依铁芯形状不同有环型（toroidal）、E 型（E core）及工字鼓型（drum）；依铁芯材质而言，主要有陶瓷芯（ceramic core）及两大软磁类，分别是铁氧体（ferrite）及粉末铁芯（metallic powder）等。

依结构或封装方式不同有绕线式（wire wound）、多层式（multi-layer）及冲压式（molded），而绕线式又有非遮蔽式（non-shielded）、加磁胶之半遮蔽式（semi-shielded）及遮蔽式（shielded）等。

电感器在直流电流如同短路，对交流电流则呈现高阻抗，在电路中的基本用途有扼流、滤波、调谐、储能等。

在开关转换器的应用中，电感器是最重要的储能组件，且与输出电容形成低通滤波器，将输出电压涟波变小，因此也在滤波功能上扮演重要角色。

二.铁芯材料之种类1.陶瓷芯陶瓷芯是常见的电感材料之一，主要是用来提供线圈绕制时所使用的支撑结构，又被称为「空芯电感」（air core inductor）。

因所使用的铁芯为非导磁材料，具有非常低的温度系数，在操作温度范围中电感值非常稳定。

然而由于以非导磁材料为介质，电感量非常低，并不是很适合电源转换器的应用。

2.铁氧体一般高频电感所用的铁氧体铁芯是含有镍锌（NiZn）或锰锌（MnZn）之铁氧体化合物，属于矫顽磁力（coercivity）低的软磁类铁磁材料。

电感基础知识及型号区分/a/TechDocu/circuit/2010/0828/126.html一、电感器的定义。

1.1 电感的定义：电感是导线内通过交流电流时，在导线的内部及其周围产生交变磁通，导线的磁通量与生产此磁通的电流之比。

当电感中通过直流电流时，其周围只呈现固定的磁力线，不随时间而变化；可是当在线圈中通过交流电流时，其周围将呈现出随时间而变化的磁力线。

根据法拉弟电磁感应定律－－－磁生电来分析，变化的磁力线在线圈两端会产生感应电势，此感应电势相当于一个“新电源”。

当形成闭合回路时，此感应电势就要产生感应电流。

由楞次定律知道感应电流所产生的磁力线总量要力图阻止原来磁力线的变化的。

由于原来磁力线变化来源于外加交变电源的变化，故从客观效果看，电感线圈有阻止交流电路中电流变化的特性。

电感线圈有与力学中的惯性相类似的特性，在电学上取名为“自感应”，通常在拉开闸刀开关或接通闸刀开关的瞬间，会发生火花，这就是自感现象产生很高的感应电势所造成的。

总之，当电感线圈接到交流电源上时，线圈内部的磁力线将随电流的交变而时刻在变化着，致使线圈不断产生电磁感应。

这种因线圈本身电流的变化而产生的电动势，称为“自感电动势”。

由此可见，电感量只是一个与线圈的圈数、大小形状和介质有关的一个参量，它是电感线圈惯性的量度而与外加电流无关。

1.2 电感线圈与变压器电感线圈：导线中有电流时，其周围即建立磁场。

通常我们把导线绕成线圈，以增强线圈内部的磁场。

电感线圈就是据此把导线（漆包线、纱包或裸导线）一圈靠一圈（导线间彼此互相绝缘）地绕在绝缘管（绝缘体、铁芯或磁芯）上制成的。

一般情况，电感线圈只有一个绕组。

变压器：电感线圈中流过变化的电流时，不但在自身两端产生感应电压，而且能使附近的线圈中产生感应电压，这一现象叫互感。

两个彼此不连接但又靠近，相互间存在电磁感应的线圈一般叫变压器。

1.3 电感的符号与单位电感符号：L电感单位：亨 (H)、毫亨(mH)、微亨 (uH)，1H=103mH=106uH。

电感器的原理电感器是一种用于检测和测量电感的传感器，它可以将电感转化为可测量的电信号。

电感是电路中的一种重要元件，它具有储存电能的特性，通常用于滤波、谐振、变压、传感等电路中。

电感器的原理是基于电磁感应现象，通过变化的磁场来感应出电流或电压，从而实现对电感的测量和检测。

电感器的工作原理可以简单地理解为，当电感器周围的磁场发生变化时，电感器内部产生感应电动势，从而产生电流或电压。

这种感应电动势的大小与电感器周围磁场的变化率成正比，因此可以通过测量感应电流或电压的大小来间接测量电感的大小。

电感器的原理可以通过法拉第电磁感应定律来解释。

根据法拉第电磁感应定律，当磁通量发生变化时，会在电路中产生感应电动势。

而电感器正是利用了这一原理，通过测量感应电动势的大小来间接测量电感的大小。

电感器的原理还可以通过电感的定义来解释。

电感是指导体中产生感应电动势的能力，它与导体中的电流变化率成正比。

因此，可以通过测量感应电动势的大小来间接测量电感的大小。

电感器的原理在实际应用中具有广泛的用途。

例如，在工业控制系统中，电感器可以用于检测电机的转速、位置和方向；在汽车行业中，电感器可以用于检测发动机的转速和位置；在家用电器中，电感器可以用于检测电磁炉的加热温度和加热时间等。

总之，电感器的原理在各个领域都有着重要的应用价值。

总结一下，电感器的原理是基于电磁感应现象，通过测量感应电动势的大小来间接测量电感的大小。

它具有广泛的应用价值，在工业控制、汽车行业、家用电器等领域都有着重要的作用。

希望通过本文的介绍，能够对电感器的原理有一个更加清晰的认识。

电感器的电感和电流变化的关系电感器是一种用于测量和调节电感的电子元件，常用于电路设计和工业应用中。

电感器的特性是在电流变化时产生电磁感应，进而改变电感值。

那么电感器的电感和电流变化之间存在什么样的关系呢？本文将从理论和实践的角度探讨这个问题。

首先，我们来了解一下电感器的基本原理。

电感器是由一个或多个线圈组成的，线圈中通有电流时会产生一个磁场。

磁场的强弱与线圈的电感值有关，即电感器的电感。

当磁场发生变化时，会感应出电压，这就是电磁感应的基本原理。

由此可以得出结论，电感器的电感与电流变化之间存在密切的联系。

根据电磁感应定律，当电流变化时，磁场的变化率也会改变，从而导致电感值的变化。

简单来说，电感器的电感与电流变化呈正比关系。

当电流增加时，电感器的电感也增加；当电流减小时，电感器的电感也减小。

这是因为电流变化会导致磁场的变化，从而改变电感器内部的感应效应。

除了电感器的电感与电流变化的关系，还有一个重要的概念需要介绍，即自感。

自感是指电感器内部线圈中的电流变化产生的磁场对自身产生的感应效应。

在电感器内部，自感和电感相互作用，共同影响着电感器的电感。

当电流变化较慢时，自感与电感基本上可以忽略不计；但当电流变化较快时，自感就会变得非常重要。

在实际应用中，我们常用的电感器有两种类型：固定电感器和可变电感器。

固定电感器的电感值是固定的，无法通过外界调节；可变电感器的电感值可以通过调节线圈的结构或电路的控制来改变。

这两种电感器的电感与电流变化之间的关系也有一些特点。

对于固定电感器来说，电感与电流变化的关系是固定不变的。

无论电流如何变化，电感值都保持不变。

这是因为固定电感器的线圈结构和参数是固定的，无法通过外界调节来改变。

所以，在使用固定电感器时，我们需要根据实际需要选择适合的电感器型号和数值。

而对于可变电感器来说，电感与电流变化的关系是可调节的。

通过改变线圈的结构或电路的控制，可以改变电感器的电感值。

这使得可变电感器在一些需要频繁调节电感的应用中非常有用。

什么是电感器它在电子电路中的作用是什么电感器是一种用于储存电磁能量的 passi元器件。

在电子电路中，电感器扮演着重要的角色，具有多种作用和应用。

本文将介绍电感器的定义、工作原理以及在电子电路中的常见作用。

一、电感器的定义与工作原理电感器是一种通过线圈中的磁场来储存电能的元器件。

它由导线卷成的线圈组成，其主要特点是对电流变化具有一定的阻碍作用，并且能够储存磁场能量。

通过电感器，可以将电能转换为磁场能量，然后再将其转换回电能。

电感器的工作原理基于电磁感应现象。

当电流通过线圈时，产生的磁场会导致线圈内部产生自感电动势，这会阻碍电流的变化。

当电流变化时，线圈中的磁场也会发生变化，从而产生感应电动势。

由于自感电动势的存在，电感器对于电流的改变有一定的延迟和阻力。

二、电感器在电子电路中的作用1. 储能电感器可以将电能转换为磁场能量进行储存，这种储存能量的特性使得电感器在电子电路中被广泛应用于储能元件的设计。

通过电感器的储能作用，可以实现电路对电能的稳定供应，从而提供平稳的电流输出。

2. 滤波电感器在电子电路中还常被用于滤波电路中。

滤波电路通过电感器对电流的阻碍和磁场能量的储存，实现对电路中噪声、干扰信号以及高频峰值的削弱。

通过合理设计滤波电路，可以有效实现信号的清晰传递和保护电路中的元件。

3. 能量转换电感器具有电能与磁场能量之间的相互转换功能。

在一些特定的电子电路中，通过电感器的能量转换作用，可以实现不同能量形式之间的转换，如电能到磁能、磁能到电能等。

这种能量转换的特性为一些特定应用（如变压器、电源设计等）提供了可能。

4. 阻抗匹配电感器可以根据其自身的感抗特性，实现对电流信号的阻碍作用。

在电子电路设计中，通过电感器的阻抗特性可以实现对电路中不同元件之间阻抗的匹配和调节，从而优化电路的性能和稳定性。

5. 谐振与振荡电感器在谐振电路和振荡电路中常被用于调节频率和幅度。

通过合理选择电感器的参数和连接方式，可以使电路达到谐振或振荡状态，从而实现对特定频率的响应和信号放大。

电感额定电压电感器是电子电路中常用的一种被动元件，在电路设计和制造中起着重要的作用。

而电感额定电压则是电感器常见的电学参数之一。

电感额定电压是指在正常工作情况下，电感器所能承受的最大电压。

超过这个电压，就会导致电感器烧毁或者电路故障。

因此，正确理解和应用电感额定电压是保证电路质量和稳定性的关键之一。

下面将分步骤阐述电感额定电压的相关知识。

一、电感的基本概念电感是一种具有阻碍电流变化的性质的被动元件。

它由线圈或者磁芯绕制的线圈组成。

在电路中电感器的主要作用是隔离高频噪声、滤波、阻断交流电等等。

二、电感的额定电压电感额定电压是电路设计中常常需要考虑的电学参数之一。

电感会在工作中承受电压的作用，而电压过高将使得电感烧毁或者导致电路故障。

因此，电感的额定电压是电路设计和制造中必须关注的要素。

三、电感额定电压的计算方法电感的额定电压可以通过计算得出。

一般来说，电感的额定电压与电感器的容量和电流有关，计算公式为：Vr= L×di/dt其中，Vr为电感的额定电压，L为电感的电感值， di/dt为电流变化率。

四、电路设计中电感额定电压的应用在电路设计中，要根据电路的需求来选择合适的电感额定电压。

如果选用的电感的额定电压过低，会导致电路故障和电感烧毁；如果选用的电感的额定电压过高，会增加电路的成本和功耗。

因此，在实际的电路设计中，应该根据电路的需求来选择合适的电感额定电压。

综上所述，电感额定电压是电感器的重要电学参数之一，正确理解和应用电感额定电压是保证电路质量和稳定性的关键之一。

在电路设计和制造中，要根据电路的需求来选择合适的电感额定电压，从而保证电路的稳定性和可靠性。
