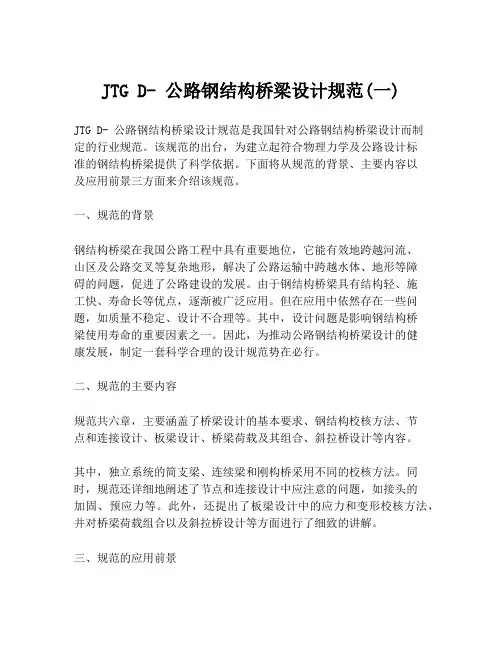

JTG D- 公路钢结构桥梁设计规范(一)JTG D- 公路钢结构桥梁设计规范是我国针对公路钢结构桥梁设计而制定的行业规范。

该规范的出台，为建立起符合物理力学及公路设计标准的钢结构桥梁提供了科学依据。

下面将从规范的背景、主要内容以及应用前景三方面来介绍该规范。

一、规范的背景钢结构桥梁在我国公路工程中具有重要地位，它能有效地跨越河流、山区及公路交叉等复杂地形，解决了公路运输中跨越水体、地形等障碍的问题，促进了公路建设的发展。

由于钢结构桥梁具有结构轻、施工快、寿命长等优点，逐渐被广泛应用。

但在应用中依然存在一些问题，如质量不稳定、设计不合理等。

其中，设计问题是影响钢结构桥梁使用寿命的重要因素之一。

因此，为推动公路钢结构桥梁设计的健康发展，制定一套科学合理的设计规范势在必行。

二、规范的主要内容规范共六章，主要涵盖了桥梁设计的基本要求、钢结构校核方法、节点和连接设计、板梁设计、桥梁荷载及其组合、斜拉桥设计等内容。

其中，独立系统的简支梁、连续梁和刚构桥采用不同的校核方法。

同时，规范还详细地阐述了节点和连接设计中应注意的问题，如接头的加固、预应力等。

此外，还提出了板梁设计中的应力和变形校核方法，并对桥梁荷载组合以及斜拉桥设计等方面进行了细致的讲解。

三、规范的应用前景JTG D- 公路钢结构桥梁设计规范的出台，将为公路钢结构桥梁设计提供科学依据，并有望有效地解决目前公路钢结构桥梁领域的一些问题。

它的制定不仅意味着我国公路工程发展的进一步提升，也为我国公路交通安全保障提供了可靠的支撑。

同时，规范对于推动我国公路行业的技术升级、提高公路工程的设计及施工水平、促进钢材工业发展等方面也具有积极的作用。

综上所述，JTG D- 公路钢结构桥梁设计规范是我国公路工程领域中非常重要的一项规范，它的制定将对我国公路工程发展产生深远影响。

在未来的实际应用中，需要不断完善和调整规范中的内容，以确保规范的科学性和可行性。

我们有理由相信，通过不断提高公路工程领域的技术水平，为人们出行带来更加安全、高效、舒适的出行体验。

《公路钢结构桥梁设计规范》11 钢-混凝土组合梁吴冲同济大学桥梁工程系cwu@1 前言☞组合结构桥梁主要构件➢钢结构➢砼桥面板➢剪力连接件钢梁截面组合截面☞钢梁截面形式➢工形◆跨径≤40m➢开口箱梁(槽形梁)➢钢箱梁➢钢桥临时支撑◆无支撑：仅承担二期恒载与活载◆有支撑：共同承担恒载与活载➢施工顺序◆先正弯矩区后负弯矩区➢施工方法◆现浇►施工方便►收缩徐变较大◆预制安装+湿接缝►预制板与钢梁有间隙►收缩徐变较小现浇混凝土桥面板11.1 一般规定预制安装：上海长江大桥:105m 组合梁钢梁制作浇筑砼桥面板浙江省台州市椒江二桥☞半封闭钢箱组合梁桥梁顶板宽39.6m（含风嘴42.5m），处高度3.5m（不含铺装）。

腹板横向间距为8.46m和15.0m，横隔板纵向间距4.5m☞桥面板标准厚度260mm，上翼缘设140mm砼承托；在边跨78m范围的桥面板加厚到400mm（无承托）☞用钢量：14533t（410kg/m 2）浙江省台州市椒江二桥浙江台州椒江二桥浙江省台州市椒江二桥浙江台州椒江二桥●钢筋连接件●型钢连接件●圆柱头焊钉连接件●开孔钢板连接件☞11.1.2考虑混凝土板剪力滞影响的混凝土板翼缘有效宽度可按附录F 计算。

➢F.0.1组合梁各跨跨中及中间支座处的混凝土板有效宽度按下式计算，且不应大于混凝土板实际宽度：➢ F.0.2简支梁支点和连续梁边支点处的混凝土板有效宽度按下式计算➢ F.0.3混凝土板有效宽度沿梁长的分布可假设为如图F.0.1b)所示的形式。

b e f 1b ef 2b eff b 1b 2b 0b 0L 1L 2L e , 1= 0.8L 1L e , 2= 0.2(L 1+L 2)L e , 3= 0.60L 2L e , 4= 0.2(L 2+L 3(L 3b e f , 00.6L 10.2L 10.2L 10.2L 2b e f , 1b e f , 2b e f , 3b e f , 40.6L 20.2L 2L 1L 2L 30.2L 3连续组合梁等效跨径混凝土板有效宽度沿梁长分布组合梁截面尺寸eff 0efib b b =+∑ef e,6i i ib L b =≤eff 0ef i ib b b β=+∑e,0.550.025 1.0i i i L b β=+≤☞11.1.2考虑混凝土板剪力滞影响的混凝土板翼缘有效宽度可按附录F计算。
