G00-04 通风与空调工程设计说明(三)

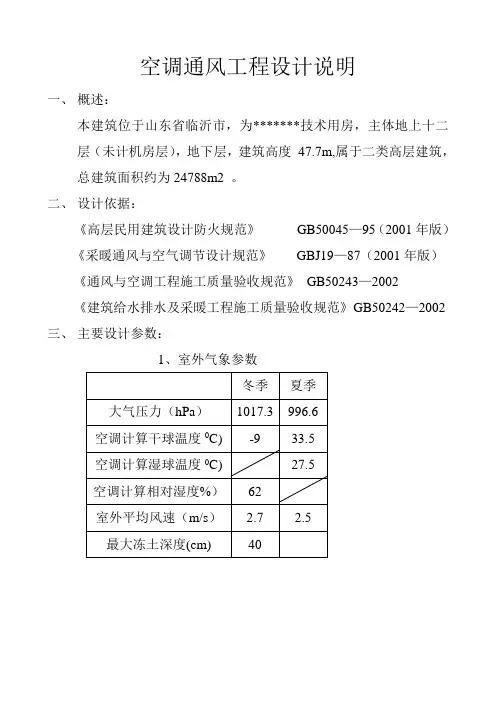

空调通风工程设计说明一、概述：本建筑位于山东省临沂市，为*******技术用房，主体地上十二层（未计机房层），地下层，建筑高度47.7m,属于二类高层建筑，总建筑面积约为24788m2 。

二、设计依据：《高层民用建筑设计防火规范》GB50045—95（2001年版）《采暖通风与空气调节设计规范》GBJ19—87（2001年版）《通风与空调工程施工质量验收规范》GB50243—2002《建筑给水排水及采暖工程施工质量验收规范》GB50242—2002三、主要设计参数：1、室外气象参数2、室内设计参数四、空调设计：1、本工程设计夏季冷负荷为1950kw，设计冬季热负荷为1760kw。

2、本设计空调在大空间内采用吊顶式空调机组，其余办公区与客房部分均采用风机盘管机组，室内根据吊顶情况选用送、回风口，详见空调平面图。

3、所有设备送回风管道风口及吊顶之间均用软接头施行软连接。

4、空调系统的供回水横干管均按0.002坡度敷设，最高点均设放气阀，凝结水管的坡度不小于0.005，坡向排水点。

5、所有空调系统的送回风管道和供回水管道均用40mm厚的离心玻璃棉保温。

6、空调系统的送风口为散流器或双层百叶送风口，回风口为单层百叶回风口，风机盘管的送回风口尺寸详见空调平面图。

7、所有送回风口均应与房间的吊顶建筑装修紧密配合安装在风机盘管接管道一侧的吊顶上开—450X450的检修口。

8、空调系统的管道穿过混凝土楼板处均应配合土建施工现场留洞及予埋套管，凡穿过砖墙处均现场打洞安装，所有风管穿过墙处均予留洞。

9、空调水系统的管道穿梁处均应配合土建施工现场予埋套管。

10、设计图中所注的管道安装标高，均以管中心为准。

11、吊顶内的设备及管道安装标高，均以管中心为准待设备安装定位后，再进行风管及水管的安装设备及管道的安装与二次装修相配合12、每层空调的冷凝水集中组织排放至卫生同施布池或地漏，管道采用聚乙烯塑料管，3米/个设支、吊点，冷凝水主干管敷设坡度为I=0.003，坡向排水点。

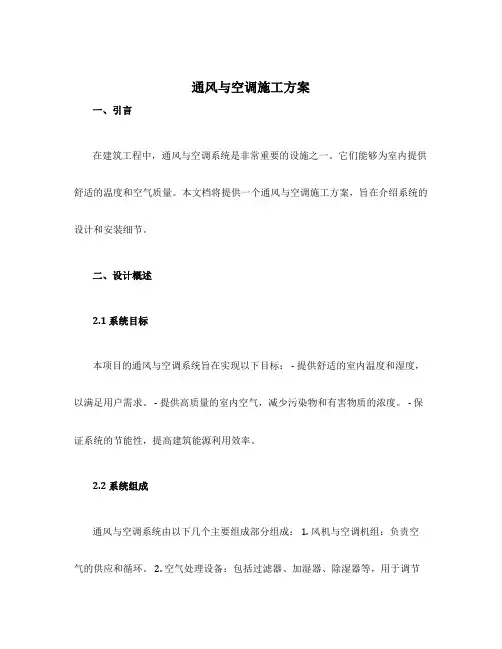

通风与空调施工方案一、引言在建筑工程中，通风与空调系统是非常重要的设施之一。

它们能够为室内提供舒适的温度和空气质量。

本文档将提供一个通风与空调施工方案，旨在介绍系统的设计和安装细节。

二、设计概述2.1 系统目标本项目的通风与空调系统旨在实现以下目标： - 提供舒适的室内温度和湿度，以满足用户需求。

- 提供高质量的室内空气，减少污染物和有害物质的浓度。

- 保证系统的节能性，提高建筑能源利用效率。

2.2 系统组成通风与空调系统由以下几个主要组成部分组成： 1. 风机与空调机组：负责空气的供应和循环。

2. 空气处理设备：包括过滤器、加湿器、除湿器等，用于调节空气质量。

3. 风道系统：将空气输送到各个房间。

4. 控制系统：用于监控和控制系统的运行。

2.3 设计原则在进行通风与空调系统设计时，需要遵循以下原则： 1. 根据建筑物的使用需求确定合适的系统容量。

2. 选择高效节能的设备和材料，以提高系统性能。

3. 考虑系统的可维护性和可操作性。

4. 设计合理的空气流动路径，保证空气均匀分布。

三、系统设计3.1 系统容量计算为了确定系统所需的总容量，需要考虑以下因素： 1. 建筑物的总建筑面积。

2. 每个房间的人员数量和活动强度。

3. 建筑物的综合热负荷，包括人体代谢、设备运行等。

根据以上数据，可以使用通风与空调系统设计软件进行容量计算，并确定系统所需的风机和空调机组的规格。

3.2 设备选择在选择设备时，需要考虑以下因素： 1. 设备的能效等级，以确保系统的高效运行。

2. 设备的噪音水平，以减少对室内环境的干扰。

3. 设备的可靠性和维护周期。

3.3 风道系统设计根据建筑物的平面布局和楼层高度，设计合理的风道系统，确保空气能够有效地流动到每个房间。

3.4 控制系统设计控制系统应能够实时监测和调节室内温湿度以及空气流量。

通过传感器和执行器，实现自动控制和调整。

四、施工流程4.1 施工准备在施工之前，需要完成以下准备工作： 1. 确定施工周期和进度计划。

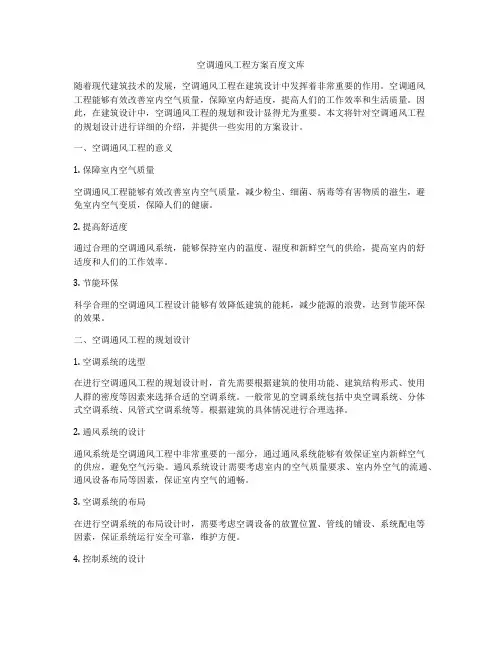

空调通风工程方案百度文库随着现代建筑技术的发展，空调通风工程在建筑设计中发挥着非常重要的作用。

空调通风工程能够有效改善室内空气质量，保障室内舒适度，提高人们的工作效率和生活质量。

因此，在建筑设计中，空调通风工程的规划和设计显得尤为重要。

本文将针对空调通风工程的规划设计进行详细的介绍，并提供一些实用的方案设计。

一、空调通风工程的意义1. 保障室内空气质量空调通风工程能够有效改善室内空气质量，减少粉尘、细菌、病毒等有害物质的滋生，避免室内空气变质，保障人们的健康。

2. 提高舒适度通过合理的空调通风系统，能够保持室内的温度、湿度和新鲜空气的供给，提高室内的舒适度和人们的工作效率。

3. 节能环保科学合理的空调通风工程设计能够有效降低建筑的能耗，减少能源的浪费，达到节能环保的效果。

二、空调通风工程的规划设计1. 空调系统的选型在进行空调通风工程的规划设计时，首先需要根据建筑的使用功能、建筑结构形式、使用人群的密度等因素来选择合适的空调系统。

一般常见的空调系统包括中央空调系统、分体式空调系统、风管式空调系统等。

根据建筑的具体情况进行合理选择。

2. 通风系统的设计通风系统是空调通风工程中非常重要的一部分，通过通风系统能够有效保证室内新鲜空气的供应，避免空气污染。

通风系统设计需要考虑室内的空气质量要求、室内外空气的流通、通风设备布局等因素，保证室内空气的通畅。

3. 空调系统的布局在进行空调系统的布局设计时，需要考虑空调设备的放置位置、管线的铺设、系统配电等因素，保证系统运行安全可靠，维护方便。

4. 控制系统的设计针对空调通风系统，还需要设计相应的控制系统，包括温度控制、湿度控制、新风量控制等，保障系统的正常运行并能够根据需要进行调节。

5. 安全防护设计在空调通风工程的设计中，还需要考虑相关的安全防护设计，包括防火措施、安全排烟系统、室外空调机组的防腐蚀措施等，保障系统的安全运行。

三、空调通风工程方案的实际设计1. 空调系统选型在实际的空调系统选型中，需要根据建筑的使用功能和使用人群的需求来进行选择。

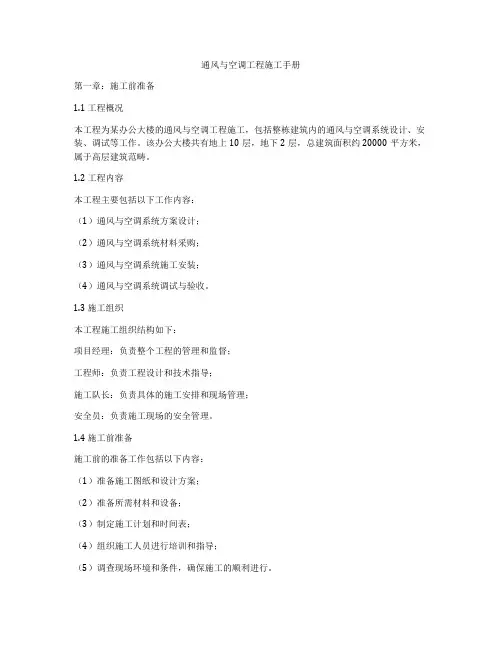

通风与空调工程施工手册第一章：施工前准备1.1 工程概况本工程为某办公大楼的通风与空调工程施工，包括整栋建筑内的通风与空调系统设计、安装、调试等工作。

该办公大楼共有地上10层，地下2层，总建筑面积约20000平方米，属于高层建筑范畴。

1.2 工程内容本工程主要包括以下工作内容：（1）通风与空调系统方案设计；（2）通风与空调系统材料采购；（3）通风与空调系统施工安装；（4）通风与空调系统调试与验收。

1.3 施工组织本工程施工组织结构如下：项目经理：负责整个工程的管理和监督；工程师：负责工程设计和技术指导；施工队长：负责具体的施工安排和现场管理；安全员：负责施工现场的安全管理。

1.4 施工前准备施工前的准备工作包括以下内容：（1）准备施工图纸和设计方案；（2）准备所需材料和设备；（3）制定施工计划和时间表；（4）组织施工人员进行培训和指导；（5）调查现场环境和条件，确保施工的顺利进行。

第二章：通风与空调系统设计2.1 方案设计通风与空调系统的设计应满足建筑内部空气质量和温湿度要求，同时考虑能源消耗和运行成本。

设计方案应包括系统布局、管道路线、风口位置等内容，并经相关单位审批后方可施工。

2.2 管道系统设计管道系统设计应符合国家相关标准和规范，针对不同区域和用途设置不同的风口和风速要求。

管道系统应考虑到系统的连通性和稳定性，确保系统运行的稳定性和效率。

2.3 控制系统设计控制系统设计应考虑到系统的自动化程度和集中控制要求，设计合理的控制面板和程序控制方案。

控制系统应具有远程监控和故障诊断功能，确保系统运行的安全和可靠性。

第三章：通风与空调系统安装3.1 施工准备在施工前，应对施工现场进行准备工作，包括搭建施工场地，安装安全设施，准备所需材料和设备等。

同时应核对设计图纸和施工方案，确保施工按照设计要求进行。

3.2 管道安装管道安装包括风管、水管等系统的安装，应按照设计要求和施工方案进行，确保管道的布局合理，连接坚固，保证系统运行的畅通无阻。

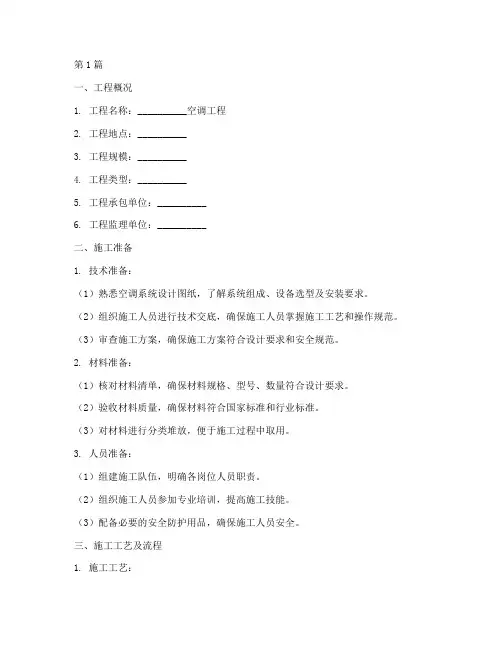

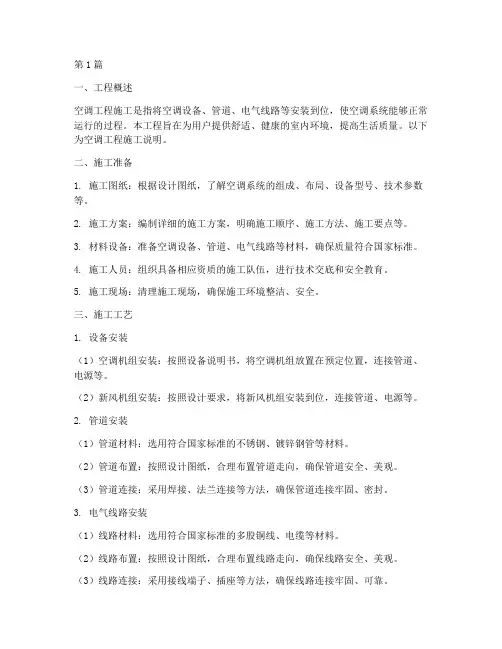

第1篇一、工程概况1. 工程名称：__________空调工程2. 工程地点：__________3. 工程规模：__________4. 工程类型：__________5. 工程承包单位：__________6. 工程监理单位：__________二、施工准备1. 技术准备：（1）熟悉空调系统设计图纸，了解系统组成、设备选型及安装要求。

（2）组织施工人员进行技术交底，确保施工人员掌握施工工艺和操作规范。

（3）审查施工方案，确保施工方案符合设计要求和安全规范。

2. 材料准备：（1）核对材料清单，确保材料规格、型号、数量符合设计要求。

（2）验收材料质量，确保材料符合国家标准和行业标准。

（3）对材料进行分类堆放，便于施工过程中取用。

3. 人员准备：（1）组建施工队伍，明确各岗位人员职责。

（2）组织施工人员参加专业培训，提高施工技能。

（3）配备必要的安全防护用品，确保施工人员安全。

三、施工工艺及流程1. 施工工艺：（1）根据设计图纸，对施工现场进行测量，确定空调系统安装位置。

（2）按照设计要求，进行管道、风管、电气线路等预埋工作。

（3）安装空调机组、风机盘管、新风机组等设备。

（4）进行管道、风管、电气线路的连接与调试。

（5）对空调系统进行试运行，确保系统运行稳定、可靠。

2. 施工流程：（1）施工准备：根据工程实际情况，制定详细的施工计划，明确施工顺序和进度。

（2）管道安装：按照设计要求，进行管道铺设，确保管道安装平直、牢固。

（3）风管安装：按照设计要求，进行风管铺设，确保风管连接严密、无泄漏。

（4）电气线路安装：按照设计要求，进行电气线路铺设，确保电气线路安全、可靠。

（5）设备安装：按照设计要求，进行空调机组、风机盘管、新风机组等设备的安装。

（6）调试与试运行：对空调系统进行调试，确保系统运行稳定、可靠。

（7）验收与交付：完成施工任务后，进行工程验收，确保工程质量符合设计要求。

四、质量控制1. 材料质量控制：严格按照设计要求和使用标准，对材料进行验收、检验和抽检。

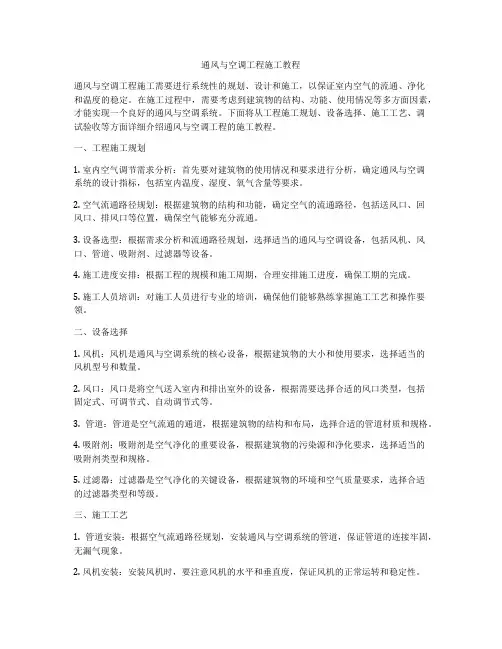

通风与空调工程施工教程通风与空调工程施工需要进行系统性的规划、设计和施工，以保证室内空气的流通、净化和温度的稳定。

在施工过程中，需要考虑到建筑物的结构、功能、使用情况等多方面因素，才能实现一个良好的通风与空调系统。

下面将从工程施工规划、设备选择、施工工艺、调试验收等方面详细介绍通风与空调工程的施工教程。

一、工程施工规划1. 室内空气调节需求分析：首先要对建筑物的使用情况和要求进行分析，确定通风与空调系统的设计指标，包括室内温度、湿度、氧气含量等要求。

2. 空气流通路径规划：根据建筑物的结构和功能，确定空气的流通路径，包括送风口、回风口、排风口等位置，确保空气能够充分流通。

3. 设备选型：根据需求分析和流通路径规划，选择适当的通风与空调设备，包括风机、风口、管道、吸附剂、过滤器等设备。

4. 施工进度安排：根据工程的规模和施工周期，合理安排施工进度，确保工期的完成。

5. 施工人员培训：对施工人员进行专业的培训，确保他们能够熟练掌握施工工艺和操作要领。

二、设备选择1. 风机：风机是通风与空调系统的核心设备，根据建筑物的大小和使用要求，选择适当的风机型号和数量。

2. 风口：风口是将空气送入室内和排出室外的设备，根据需要选择合适的风口类型，包括固定式、可调节式、自动调节式等。

3. 管道：管道是空气流通的通道，根据建筑物的结构和布局，选择合适的管道材质和规格。

4. 吸附剂：吸附剂是空气净化的重要设备，根据建筑物的污染源和净化要求，选择适当的吸附剂类型和规格。

5. 过滤器：过滤器是空气净化的关键设备，根据建筑物的环境和空气质量要求，选择合适的过滤器类型和等级。

三、施工工艺1. 管道安装：根据空气流通路径规划，安装通风与空调系统的管道，保证管道的连接牢固，无漏气现象。

2. 风机安装：安装风机时，要注意风机的水平和垂直度，保证风机的正常运转和稳定性。

3. 风口安装：安装风口时，要根据需求分析和设计要求，确定风口的位置和朝向，确保送风效果良好。

建筑空调与通风工程方案引言建筑空调与通风工程是现代建筑中不可或缺的重要组成部分。

在我们的日常生活中，舒适的室内环境可以大大提升我们的工作效率和生活质量。

本文将介绍建筑空调与通风工程方案的基本概念和设计原则。

一、空调系统设计1.1 空调系统类型常见的空调系统类型有中央空调系统、分散式空调系统和混合式空调系统。

•中央空调系统：适用于大型办公楼、商场、酒店等场所。

•分散式空调系统：适用于中小型办公楼、住宅等场所。

•混合式空调系统：综合利用中央空调系统和分散式空调系统的优势，灵活实现空调需求。

1.2 空调系统设计原则•了解建筑使用功能，确定合适的空调系统类型。

•根据建筑的朝向、太阳辐射和建筑结构等因素，合理选择空调设备位置。

•根据建筑的使用场景和人流密度，确定合理的风量和风速。

•选择节能型的空调设备，提高系统的能效。

二、通风系统设计2.1 通风系统类型常见的通风系统类型有自然通风系统、机械通风系统和混合通风系统。

•自然通风系统：通过设计合理的窗户和通风口，利用自然气流实现通风效果。

•机械通风系统：通过风机等机械设备来促进室内空气的流动。

•混合通风系统：综合利用自然通风系统和机械通风系统的特点，实现较好的通风效果。

2.2 通风系统设计原则•根据建筑的功能和使用特点，选择合适的通风系统类型。

•根据建筑的朝向和气候条件，确定合理的通风口、窗户和风道位置。

•根据建筑的使用场景和人流密度，确定合理的通风量。

•充分利用自然气流，降低机械通风设备的使用频率。

三、空调与通风系统集成设计3.1 集成设计的优势将空调系统和通风系统进行集成设计，可以实现更好的协同效能和能源利用效率。

•空调系统和通风系统的联动控制，实现室内温度和空气质量的自动调节。

•充分利用通风系统的新风供应，提高空调系统的能效。

•室内空气质量监测与控制，提升人员舒适度和健康水平。

3.2 集成设计的关键点•空调系统和通风系统的工程设计要充分考虑系统的协同操作和互补性能。

第1篇一、工程概述空调工程施工是指将空调设备、管道、电气线路等安装到位，使空调系统能够正常运行的过程。

本工程旨在为用户提供舒适、健康的室内环境，提高生活质量。

以下为空调工程施工说明。

二、施工准备1. 施工图纸：根据设计图纸，了解空调系统的组成、布局、设备型号、技术参数等。

2. 施工方案：编制详细的施工方案，明确施工顺序、施工方法、施工要点等。

3. 材料设备：准备空调设备、管道、电气线路等材料，确保质量符合国家标准。

4. 施工人员：组织具备相应资质的施工队伍，进行技术交底和安全教育。

5. 施工现场：清理施工现场，确保施工环境整洁、安全。

三、施工工艺1. 设备安装（1）空调机组安装：按照设备说明书，将空调机组放置在预定位置，连接管道、电源等。

（2）新风机组安装：按照设计要求，将新风机组安装到位，连接管道、电源等。

2. 管道安装（1）管道材料：选用符合国家标准的不锈钢、镀锌钢管等材料。

（2）管道布置：按照设计图纸，合理布置管道走向，确保管道安全、美观。

（3）管道连接：采用焊接、法兰连接等方法，确保管道连接牢固、密封。

3. 电气线路安装（1）线路材料：选用符合国家标准的多股铜线、电缆等材料。

（2）线路布置：按照设计图纸，合理布置线路走向，确保线路安全、美观。

（3）线路连接：采用接线端子、插座等方法，确保线路连接牢固、可靠。

4. 系统调试（1）设备调试：按照设备说明书，对空调机组、新风机组等设备进行调试，确保设备运行正常。

（2）系统调试：对整个空调系统进行调试，包括温度、湿度、风量等参数，确保系统运行稳定、可靠。

四、施工质量要求1. 设备安装牢固、平整，无损坏。

2. 管道布局合理，连接牢固、密封。

3. 电气线路布置合理，连接牢固、可靠。

4. 系统运行稳定，各项参数符合设计要求。

五、施工安全措施1. 施工现场安全防护：设置安全警示标志，确保施工现场安全。

2. 人员安全：对施工人员进行安全教育和培训，提高安全意识。

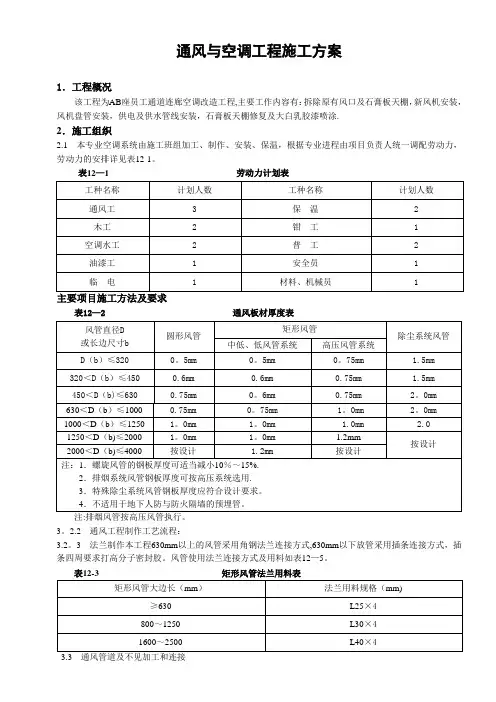

通风与空调工程施工方案1．工程概况该工程为AB座员工通道连廊空调改造工程,主要工作内容有：拆除原有风口及石膏板天棚，新风机安装，风机盘管安装，供电及供水管线安装，石膏板天棚修复及大白乳胶漆喷涂.2．施工组织2.1 本专业空调系统由施工班组加工、制作、安装、保温，根据专业进程由项目负责人统一调配劳动力，劳动力的安排详见表12-1。

表12—1 劳动力计划表表12—2 通风板材厚度表3。

2.2 通风工程制作工艺流程：3.2。

3 法兰制作本工程630mm以上的风管采用角钢法兰连接方式,630mm以下放管采用插条连接方式，插条四周要求打高分子密封胶。

风管使用法兰连接方式及用料如表12—5。

3。

3。

1 法兰焊接要求平整，不大于1mm，边长不大于3mm,铝铆钉孔应不大于130mm，螺栓空应不大于150mm,以上数据都在允许偏差范围内，焊完法兰后先除去焊药再刷防锈漆.3.3.2 风管交工板材剪切必须进行下料的复核，以免有误，而后按画线形状用机械剪和手工剪进行剪切，下料时应注意留出翻边量,本工程板材采取咬角方式有：联合咬口、立式咬口、咬口后要求平整，在咬口后的板按画好的线在拆方机上进行拆方、合缝。

3.3。

3 矩形风管的弯头采用内外弧制作，当边长大于500mm时,应在管内设置导流片,导流片的迎风侧边缘应圆滑，其两端与管壁的固定应牢固，同一弯管内导流片的弧长应一致。

3。

3.4 风管与法兰连接翻边量应控制6～8mm，风管需要铆法兰时,先用固定画尺把翻边线画出，然后法兰套在画出的线位进行钻空铆接，在铆接前要注意风管及法兰的方正及角度。

3。

3.5 风管大边长大于或等于630mm和保温风管边长大于或等于800mm时，其管段长于1.2mm以上均采取加固措施，本工程将采用角钢或角钢框加固，加固部位应取风管长度的中心位置为加固位置。

3.4 风管加工质量要求3。

4.1 风管加工即用板材必须符合规范及设计要求，风管的规格尺寸必须符合设计要求,风管咬缝必须紧密,宽度均匀，无孔洞、半咬口和胀裂等缺陷。

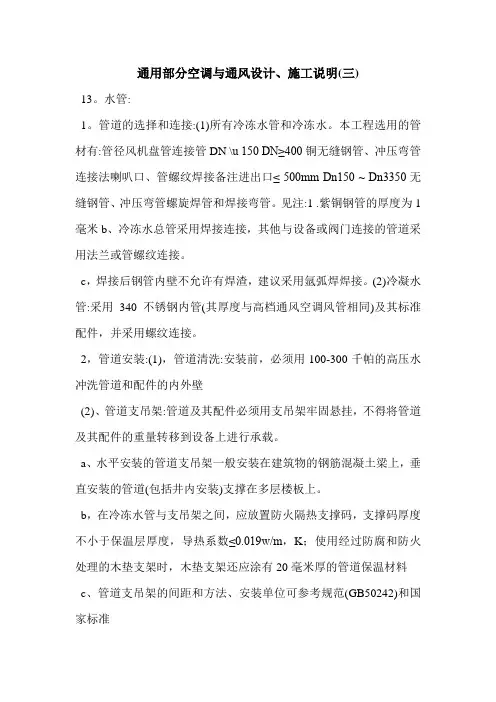

通用部分空调与通风设计、施工说明(三)13。

水管:1。

管道的选择和连接:(1)所有冷冻水管和冷冻水。

本工程选用的管材有:管径风机盘管连接管DN \u 150 DN≥400铜无缝钢管、冲压弯管连接法喇叭口、管螺纹焊接备注进出口≤ 500mm Dn150 ~ Dn3350无缝钢管、冲压弯管螺旋焊管和焊接弯管。

见注:1 .紫铜钢管的厚度为1毫米b、冷冻水总管采用焊接连接，其他与设备或阀门连接的管道采用法兰或管螺纹连接。

c，焊接后钢管内壁不允许有焊渣，建议采用氩弧焊焊接。

(2)冷凝水管:采用340不锈钢内管(其厚度与高档通风空调风管相同)及其标准配件，并采用螺纹连接。

2，管道安装:(1)，管道清洗:安装前，必须用100-300千帕的高压水冲洗管道和配件的内外壁(2)、管道支吊架:管道及其配件必须用支吊架牢固悬挂，不得将管道及其配件的重量转移到设备上进行承载。

a、水平安装的管道支吊架一般安装在建筑物的钢筋混凝土梁上，垂直安装的管道(包括井内安装)支撑在多层楼板上。

b，在冷冻水管与支吊架之间，应放置防火隔热支撑码，支撑码厚度不小于保温层厚度，导热系数≤0.019w/m，K；使用经过防腐和防火处理的木垫支架时，木垫支架还应涂有20毫米厚的管道保温材料c、管道支吊架的间距和方法、安装单位可参考规范(GB50242)和国家标准(05R417-1、03R411-1、05R410)(3)管道胀缩补偿:一般采用自然补偿。

如果不能满足自然补偿，可以采用不锈钢波纹膨胀节或其他补偿措施(4)管道系统的泄放点:除图中所示的泄放点外，如果在安装过程中有局部最高点(应尽量避免)和最低点，应分别在相应位置设置泄放设施。

(5)冷凝水管的安装坡度:除非设计图纸中另有说明，冷凝水管水平管段的排放坡度应≥ 1.0%，同时应保证连接末端设备的冷凝水盘高出水平主管起点100mm。

与(新鲜空气)空调排水盘连接的冷凝水管应配有水封，水封高度(mm)为机器外﹡残余压力(mmh2o) ﹡50 (mm)3.管道压力测试；(1)空调冷冻水和工艺设备冷冻水管网安装完成后，必须进行水压试验。

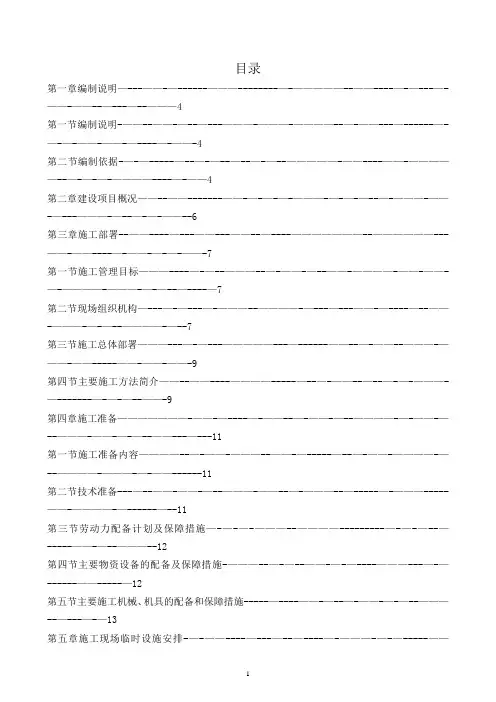

目录第一章编制说明—---——-—------———--------—-—————--——----—-—---—-——-——--—---—--———4第一节编制说明-——--——-—--—---———-———-————--—-——---—------—-—-—-——-——-—----—-——-4第二节编制依据-—-—-----—--—-—--—--—-—--—————-——----——-—————--—-—-—-————----—-——4第二章建设项目概况——--——-------——-—-—-—-———-—-—-—--—-———-——-—---———-—--—-—-——--6第三章施工部署--——----—---——---——--—----———————--——————---——-——----—-——-—-—-——-7第一节施工管理目标———----—-—--———--—-——-—--——-————-——-——-—-————-———-—-—--—----—7第二节现场组织机构—---—-—---—-———--————-—---—---——-—----—--——-———-—-—--————-—--7第三节施工总体部署———---—-—---—————---—------——--—-——--———-———-——-----——-——-——-9第四节主要施工方法简介——--——----————-----—--—-——--—--—-—-———-—-------—-—-—--——-9第四章施工准备———————-——-—----—-——--—-——-—--————-—-——-—--———-——-—-—--——---—---11第一节施工准备内容————--—-——-———--——-—-----—--—-——-————-—--————-———-—-——------11第二节技术准备---—--——-——-—--———-——--—-———--—-----—-———-----——-————-—------—--11第三节劳动力配备计划及保障措施—-—-—-———--————---------—-—-—--—-----——-—--———--12第四节主要物资设备的配备及保障措施-———--—-—--——-—-—----———---—-—------——-----—12第五节主要施工机械、机具的配备和保障措施-----—----——-—--—-——-—-—--———--—---—-—13----------———--15第一节现场临时设施-------—---—---——-——--———-—-—--——-————--——--—-———-————--———-15第二节临时用水、用电方案———-------—---—--—--——---—-————--—-———-—-——-——-—----—-15第六章施工方案--—————----——---——---——-—---—————-——-——--——-—-——————————--—————-18第一节冷媒管（铜管）系统安装及保温--——--——--—--—--————--—-——---—-———-————--—-18第二节冷凝水管系统安装-———---————--—-———--——---—-——-—--—--—-————---——---—--——-23第三节通风系统制作安装、保温——-—--——-———--—--—-——-—-------—-————-——---—-——--—-23第四节设备安装———--————---——-----—---—————-—--———----—————-——---———-—--—-——---27第五节信号线部分安装——-—--——--—-————---———-——-—-—-—---—-—-—---—-——————---——---29第六节通风空调系统试运转调试-—----—--—-—------—--——--———---—-—--——-——---——---—29第七章施工总体进度计划及保证措施——-—---——-—---—-—-—-————--———-—------—-—-———--33第一节施工进度计划——---—---—-——----—--—-—--————————-—--————-—--—-——-—--—-———--33第二节工期保证措施——---—---—-——-—-—---——--———-————-—-———--——————-————-—-----—-33第八章质量保证体系及措施—-———---—-——————---———-———-——————--———————---—--—-——--36第一节质量目标及管理原则——-—--——-———-----—----——-—-——-——--—-——----——--——--————36第二节建立质量管理体系和岗位责任制----—--——---—-———-——-——-—-——-—-——----—--—-—-36————-—---———-——38第四节各专业的质量控制—---——---——-—--—---——-----—--——--—--——————-—-—---——-————43第九章施工总体协调与管理————--—————————---——---———----————-—-——————-———----—-—44第十章安全施工措施-—---—--———-———--————--—-————————---—-—-———----—-—-———---——-47第一节安全目标——--------—-——---———-—----——--—-—--—-—---—-----—-——-—-—--———--——47第二节安全工作重点-——————-——-—--————————-—————————--———-——---————-—-——-—————--47第三节安全管理体系及管理措施------——-------———-——————-—--———-————--——--———-—-—47第十一章文明施工、环保措施----————--——----—--——---————-—————---———-—-----—-———53第十二章竣工收尾阶段的配合和管理措施—-——-———-—--—--—----————————-—-—---—————-—55第十三章紧急情况处理措施及应急预案-—————--—--——-——-———----------—--———-—-——---56第一节紧急情况-———-—————--——-——---——---—-———-———-———--——-——-———-—--———-——-———-56第二节应急预案及应急措施-—--—-——--—-————-————--—--—-———--—--—---—---——-——--——56第十四章成品保护措施-----—-——-—-——-——-—--—--————————-—--———-—————---—----——--—60第十五章工程竣后服务-——------——-——-—-----—-——-—————--—-———-—--——-————----———--62第一节工程保修承诺-—-—-—-—---——-———-—-—-——--———-—-—-——-———-——----————————-—---62第二节竣后维保服务的主要内容及要求---——-———-—--———————--——-———------——--—---——62———-—--——-——--—-—-——--62附表:——-—--—--—-——---—---———--——-—--—--——--—-——-—----—---—----—-—--—--—-——---64附表一项目经理部组织机构图——-—-----—-—-—-———--—--—----—-—————---——---—-------—64附表二投入的主要测量、检测仪器设备表--—-—--—-—----———--————-——---——————--—--——65附表三系统调试、检测计划—-———--———-——--—-—-———--—--——--——-------—————---——————66附表四培训计划—--———————-—————--—-—--——---—-———--——-————--—--———---——--—-—-—-—67附表五劳动力配备计划—-———--—-----——-——-———-—--——-—-——————-----—-—-—-—-———-—-—-68附表六工作流程—-—-----————-—-—-——-——-—----—--------——-——----——-——-—-——--------69附表七主要材料设备送审、订货、进场计划表——--——--——--—-————-—-———————-——-——————70附表八投入的主要施工机械设备、工具表—-—---——-——————-———--—-—---—---—---——-——-—71附表十质量保证体系机构—-—-—--—-—-—-—-——--——--——--——-——------—------—————--—--—73附表十一定型测试及进货检验和试验工作流程—-—-——-—--————--—--——----—-----—-————-74附表十二关键工序验收流程—---——-------—-——----—-————-—-—-—-——-—-——--—-——----—--75附表十三过程检验和试验工作流程图-——-—-———————-—------—---—----------—————--—--76附表四冷凝水管道安装专业质量控制环节控制点一览表-—-—-——--—-—--—---—--——-———---77附表十五通风系统管道安装专业质量控制环节控制点一览表——--————--——-—--—---—---—-78-—-—--79附表十七项目部安全管理组织机构框架图-———-——-—----—---——-—-——--———--————----—-—80附表十八公司安全管理组织体系框图----——-—-————-—-—--—-—-———-----——-----—-----——81附表九施工进度计划横道图--———-—---—----—-—-—-——-—--—-——-——------—-—-—-—-——---—82第一章编制说明第一节编制说明本施工组织设计作为施工的指导性文件，在编制过程中我们对项目管理机构设置、劳动力安排、施工进度计划控制、机械设备配备、主要分部分项工程的施工方法、工程质量控制措施、安全保证措施、文明施工及环境保护措施等诸多因素进行了考虑,以突出施工组织设计的科学性、可行性。

空调工程施工图设计总说明一，工程概况，设计范围及主要依据：1建筑物性质，规模本工程位于安徽省宿州市，宿州五星级大酒店设酒店大厅，西餐厅，商务中心，报告厅，棋牌室，客房，总统套房，行政酒廊，地下停车库，设备用房等。

其总用地面积约153273.36M 总建筑面积约46498.26M2空调面积29294M 2。

本建筑高度为35.8M，地上部分建筑面积约36496.65M 2,地下室一层约10001.62M 2,地上部分九层。

系一类公共建筑，新建工程。

其中（1）地下一层，主要用途为汽车停车库，设备房，酒店办公，酒店配套用房。

设有水泵房，热交换机房，制冷机房，锅炉房，发电机房，变配房，消防控制室，洗衣房，办公室，员工室，西餐厅，厨房，美容室，泳池等（2）—~二层主要用途为酒店大堂，商务中心，精品商铺，会议室，报告厅，棋牌室等（3 ）三层主要用途为报告厅，客房（4 ）四~九层主要用途为客房，总统套房，行政酒店。

（5）屋顶层设有电梯房，卫生电线机房等。

2本专业设计内容根据建筑单位要求，设计内容包括：a,建筑物全年舒适性中央空调b,冬季供热系统和换热设计C建筑物通风及防排烟系统3主要设计依据：1 ）建设单位委托任务书：2）工程建设标准强制性条文（房屋建筑部分）（2009年）3）采暖通风与空气调节规范（GB50019-2003 ）4）高层民用建筑设计防火规范（GB50045-95）:（2005年版）5）汽车库，修车库，停车场，设计防火规范（GB50067-97 ）6）通风与空调工程施工质量验收规范（GB50243-2002 ）7）公共建筑节能设计标准（GB50189-2005 ）8）建筑节能工程施工质量验收规范（GB50411-2007）二、主要设计参数2•室外设计计算参数三•空调设计1•冷•热负荷计算(1) 采用北京鸿业同行科技有限公司ACS空调负荷及分析软件进行计算(2) 本大楼逐时冷负荷结果为：3234KW(920 USRT)(3) 本大楼的总热负荷结果为：3168KW2•冷源选用制冷量为1757kw (500 USRT)的水冷离心式冷水组2台。

通风与空调工程施工技术方案一、工程概述本工程定位于xx地区的一座商业大楼，主要包括建筑物的空气处理系统、新风系统、送、回风管道及末端出风口、机房与计算机房的空调系统、大型电梯及楼梯间的通风系统等内容。

二、设计原则1.保证人员的舒适度和安全性。

2.合理利用能源，达到经济、节能的效果。

3.结合建筑物的风格，保证设计的美观性。

三、空气处理系统设计方案1.风机盘管系统风机盘管系统将装有蒸发器、冷凝器等设备的室内机组集中放置于机房设备间，通过铝合金双金属挡板隔音、吸音及保温，降低室内噪声；而室外机组放置于楼顶或设置机房设备专用区，提高空气质量。

2.中央空调系统在北方地区的室外机组采用防震、保温、能源节省的设计，并配置有除雪、除霜设备，以保证冬季的正常运行；而在南方，室外机组则配置较简单，整个机组体积也相应较小。

3.恒温恒湿空调系统将具有高度节约能源特点的节能恒温恒湿空调系统作为本工程的另一种备用方案。

四、新风系统以新风全热交换器为核心，将分批进入的室外新鲜空气进行换热并调湿，为室内人员提供安全、清洁、凉爽的空气。

五、送、回风管道及末端出风口1.送风管道加强隔音、吸音设计，确保噪声控制在舒适的范围内。

2.回风管道防止“跑、咳、喷”现象的发生，以及避免送排风较接近的不利影响。

3.末端出风口不同在不同区域适用不同的出风口，以满足不同的使用需求。

六、机房空调系统机房所使用的空调系统，需要根据设备的特定工作环境调整系统的温度、湿度、压力等参数，保证设备能够正常、安全的运行。

七、电梯、楼梯间通风系统通过合理设计的通风系统，促进人员透风透气，避免电梯、楼梯间空气口味过重、燥热等问题，提高了人员出入的舒适性。

八、乘机防火的安全控制系统竣工后可以根据建筑消防法以及建筑消防规范设计要求来对厨房、储藏间、机房等易燃易爆的地方制定相应的安全控制方案。

九、工程总结本工程的设计方案，在保证安全、舒适的前提下，注重了能源的合理利用，达到了节能、经济的效果，并符合建筑物整体的风格，具有很好的应用前景。
