蒸汽供热系统的热能回收利用在传统的蒸汽供热系统中，燃料燃烧产生的热能大多数会以废热的形式散失到环境中，这不仅会造成资源的浪费，也会对环境造成一定的污染。

因此，如何对蒸汽供热系统中产生的废热进行回收利用，提高热能利用率，成为了建设节能环保型社会的一个重要课题。

废热回收利用的意义废热回收利用的意义在于节约资源、提高效益、降低成本、减少污染、保护环境等方面。

具体包括以下几个方面：1. 节约能源废热回收利用可以有效地利用燃料燃烧产生的热能，将废热转化为可用的热能资源，从而减少对化石燃料的依赖，节约能源。

2. 提高效益废热回收利用可以提高能源的利用效率，降低能源的消耗，从而提高企业的经济效益。

3. 降低成本废热回收利用可以减少能源的消耗，降低企业的经营成本。

4. 减少污染废热回收利用可以减少燃料燃烧产生的二氧化碳、氮氧化物、硫氧化物等有害气体的排放，减少环境污染和大气污染。

5. 保护环境废热回收利用可以将燃料燃烧产生的废热转化为可用的热能资源，减少废弃物的排放，对环境起到保护作用。

蒸汽供热系统中的废热回收利用技术目前，废热回收利用技术主要有废热锅炉、废热蒸汽发生器、废热烟气换热器等。

下面我们来详细介绍一下蒸汽供热系统中的废热回收利用技术：1. 废热锅炉废热锅炉是一种利用燃料燃烧产生的废热进行回收利用的设备。

废热锅炉的原理是将废热通过锅炉的传热面传递给水，使水被加热为蒸汽或热水。

废热锅炉广泛应用于石化、化工、冶金、电力、纺织、建材等行业。

2. 废热蒸汽发生器废热蒸汽发生器是一种利用废热产生蒸汽的设备。

废热蒸汽发生器的原理是将废热通过传热面传递给水，使水被加热为蒸汽。

废热蒸汽发生器经常被用于发电厂、钢铁厂、水泥厂、纸浆工厂、制药工厂等行业。

3. 废热烟气换热器废热烟气换热器是一种利用烟气中的废热进行回收利用的设备。

废热烟气换热器的原理是将烟气通过换热器的传热面传递给水或其他流体，使水或其他流体被加热。

废热烟气换热器广泛应用于发电厂、钢铁厂、纸浆工厂、石油化工、水泥工业等行业。

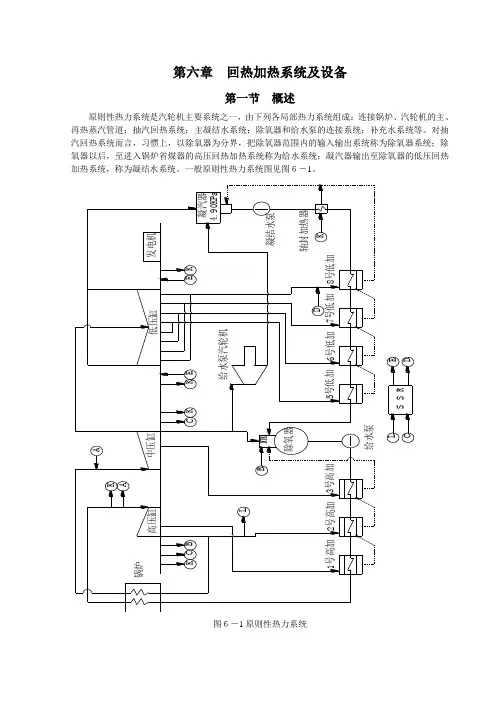

第六章回热加热系统及设备第一节概述原则性热力系统是汽轮机主要系统之一，由下列各局部热力系统组成：连接锅炉、汽轮机的主、再热蒸汽管道；抽汽回热系统；主凝结水系统；除氧器和给水泵的连接系统；补充水系统等。

对抽汽回热系统而言，习惯上，以除氧器为分界，把除氧器范围内的输入输出系统称为除氧器系统；除氧器以后，至进入锅炉省煤器的高压回热加热系统称为给水系统；凝汽器输出至除氧器的低压回热加热系统，称为凝结水系统。

一般原则性热力系统图见图６－1。

图６－1原则性热力系统回热抽汽系统是原则性热力系统中主要组成部分，即采用作过一部分功的蒸汽来加热进入锅炉的给水，采用抽汽加热锅炉给水的目的在于减少冷源损失，一定抽汽量的蒸汽作了部分功后不再至凝汽器中向冷却水放热，既避免了蒸汽的热量被循环冷却水带走，使蒸汽热量得到充分利用，热耗率下降。

同时由于利用了在汽轮机作过部分功的蒸汽来加热给水，提高了给水温度，减少了锅炉受热面的传热温差，从而减少了给水加热过程的不可逆损失，在锅炉中的吸热量也相应减少。

综合以上原因说明抽汽回热系统提高了机组循环热效率，因此抽汽回热系统的正常投运对提高机组的热经济性具有决定性的影响。

从理论上讲，采用回热抽汽的级数越多，循环热效率就越高。

但在实际中，由于投资费用和场地的限制，抽汽的级数受到限制。

合理的给水温度、抽汽级数和参数应该根据汽轮机参数、加热器的形式、性能、疏水方式等情况综合加以优化。

总的原则是：尽量采用低焓、高熵的蒸汽，少采用高焓、低熵的抽汽。

荥阳电厂600MW超临界汽轮机有8级非调整抽汽，分别为3高、4低、1除氧。

其额定负荷时各级抽汽参数如表６-1。

表６-1 额定负荷（THA工况）时各级抽汽参数抽汽系统是引起汽轮机超速和进水的主要原因。

因此，除位于排汽装置喉部的低加抽汽管外，其余抽汽管道上均设有气动止回阀和电动隔离阀，气动止回阀在前，电动隔离阀在后，均靠进汽轮机抽汽口布置。

电动隔离阀作为防止汽轮机进水的一级保护，气动止回阀作为防止汽机超速并兼作防止汽轮机进水的二级保护。
