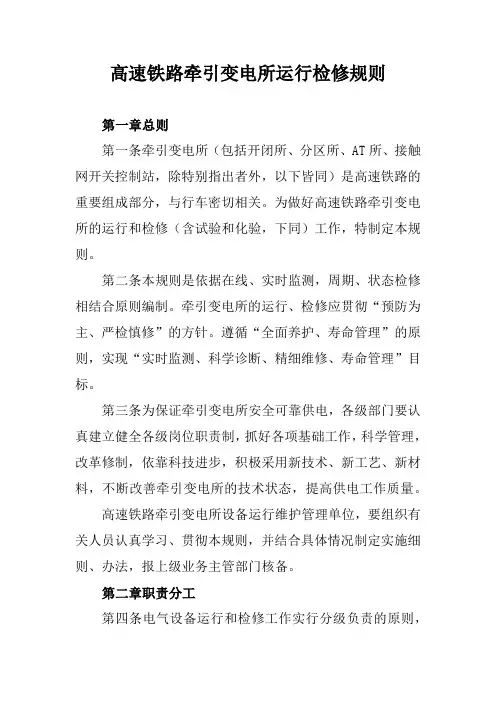

高速铁路牵引变电所运行检修规则第一章总则第一条牵引变电所（包括开闭所、分区所、AT所、接触网开关控制站，除特别指出者外，以下皆同）是高速铁路的重要组成部分，与行车密切相关。
为做好高速铁路牵引变电所的运行和检修（含试验和化验，下同）工作，特制定本规则。
第二条本规则是依据在线、实时监测，周期、状态检修相结合原则编制。
牵引变电所的运行、检修应贯彻“预防为主、严检慎修”的方针。
遵循“全面养护、寿命管理”的原则，实现“实时监测、科学诊断、精细维修、寿命管理”目标。
第三条为保证牵引变电所安全可靠供电，各级部门要认真建立健全各级岗位职责制，抓好各项基础工作，科学管理，改革修制，依靠科技进步，积极采用新技术、新工艺、新材料，不断改善牵引变电所的技术状态，提高供电工作质量。
高速铁路牵引变电所设备运行维护管理单位，要组织有关人员认真学习、贯彻本规则，并结合具体情况制定实施细则、办法，报上级业务主管部门核备。
第二章职责分工第四条电气设备运行和检修工作实行分级负责的原则，充分发挥各级部门的作用。
中国铁路总公司（以下简称总公司）：统一制定全路高速铁路牵引变电所运行和检修工作有关的规章及质量标准；调查研究，检查指导，总结和推广先进经验；按规定对铁路局进行监督和指导。
铁路局：贯彻执行总公司有关规章、标准和命令，组织制定实施细则、办法和工艺；领导全局的牵引变电所运营和管理工作，制定设备维护管理和职责范围；审核牵引变电所大修、更新改造、科研等计划。
第五条牵引变电所的增设、迁移、拆除由总公司审批，封闭和启封由铁路局审批，并报总公司备案。
第六条因牵引变电所的设备改造、变化而引起相邻铁路局牵引供电设备运行方式变更时，须经总公司审批。
牵引变电所属于下列情况的技术改造，须经铁路局审批，并报总公司核备。
（一）改变电源和主接线时。
（二）变更主变压器、断路器的容量和型号时。
（三）变更保护型式、控制和测量方式时。
第七条为保证高速铁路的可靠供电，牵引变电所不得引接非牵引负荷。
TG/GD 122 -2015高速铁路牵引变电所运行检修规则第一章总则第一条牵引变电所（包括开闭所、分区所、AT所、接触网开关控制站，除特别指出者外，以下皆同）是高速铁路的重要组成部分，与行车密切相关。
为做好高速铁路牵引变电所的运行和检修（含试验和化验，下同）工作，特制定本规则。
第二条本规则是依据在线、实时监测，周期、状态检修相结合原则编制。
牵引变电所的运行、检修应贯彻“预防为主、严检慎修”的方针。
遵循“全面养护、寿命管理”的原则，实现“实时监测、科学诊断、精细维修、寿命管理”目标。
第三条为保证牵引变电所安全可靠供电，各级部门要认真建立健全各级岗位职责制，抓好各项基础工作，科学管理，改革修制，依靠科技进步，积极采用新技术、新工艺、新材料，不断改善牵引变电所的技术状态，提高供电工作质量。
高速铁路牵引变电所设备运行维护管理单位，要组织有关人员认真学习、贯彻本规则，并结合具体情况制定实施细则、办法，报上级业务主管部门核备。
第二章职责分工第四条电气设备运行和检修工作实行分级负责的原则，充分发挥各级部门的作用。
中国铁路总公司（以下简称总公司）：统一制定全路高速铁路牵引变电所运行和检修工作有关的规章及质量标准；调查研究，检查指导，总结和推广先进经验；按规定对铁路局进行监督和指导。
铁路局：贯彻执行总公司有关规章、标准和命令，组织制定实施细则、办法和工艺；领导全局的牵引变电所运营和管理工作，制定设备维护管理和职责范围；审核牵引变电所大修、更新改造、科研等计划。
第五条牵引变电所的增设、迁移、拆除由总公司审批，封闭和启封由铁路局审批，并报总公司备案。
第六条因牵引变电所的设备改造、变化而引起相邻铁路局牵引供电设备运行方式变更时，须经总公司审批。
牵引变电所属于下列情况的技术改造，须经铁路局审批，并报总公司核备。
（一）改变电源和主接线时。
（二）变更主变压器、断路器的容量和型号时。
（三）变更保护型式、控制和测量方式时。
第七条为保证高速铁路的可靠供电，牵引变电所不得引接非牵引负荷。
牵引变电所第一篇：牵引变电所1.电力系统是一个包括发电、输电、变电、配电、用电装置的完整系统。
2.电力系统中的用户，按供电的要求不同分三级：一级（有独立的双回路电源供电）、二级负荷（应保证供电）、三级负荷（一般为一回路电源供电）。
3．电力系统中性点接地运行方式：（变压器：采用YN，d11接线方式）小电流接地系统：(1)中性点不接地的三相电力系统；（2）中性点经消弧线圈的三相电力系统。
大电流接地系统：（1）中性点直接接地的三相系统；(2).中性点经电抗器接地的三相系统4.供电系统组成部分；高压架空输电线路、牵引变电所（单相牵引变电所、三相牵引变电所、三相-二相牵引变电所）接触网、馈电线、轨道、回流线、分区亭、开闭所、自耦变压器5.分区亭作用: 1使同一供电分区的上、下接触网并联工作或单独工作。
当并联工作时，分区亭内的断路器闭合以提高接触网的末端电压；单独工作时，断路器断开。
2单边供电的同一供电分区上、下行接触网内发生短路事故时，由牵引变电所中的馈线断路器和分区亭中的断路器配合动作，切除事故区段，缩小事故范围。
非事故区段可以正常工作。
3当某牵引变电所全所停电时，可闭合分区亭中与分相绝缘器并联的隔离开关，由相邻牵引变电所向停电牵引变电所的供电分区临时越区供电。
6.开闭所:作用1开闭所不进行电压变换，只起扩大馈线回路数的作用，相当于配电所；2将长供电臂分段，事故时缩小事故范围，提高供电可靠性；3将保证枢纽站，场装卸作业和接触网分组检修的灵活性，安全性；4降低牵引变电所的复杂程度。
7.去游离过程一般由下述两个过程组成：（1）复合过程，电弧中带不同电荷的质点在运动中互相接触交换多余能量成为中性质点的过程叫复合。
（2）扩散过程，电弧中有足够能量的带电质点，克服电场力束缚逸入周围介质中去变为中性点的过程叫扩散。
8.影响去游离过程的因素：（1）与触头间电场的强弱有关；（2）与开端的电流大小有关；（3）与触点间隙的介质种类有关；(4)与气体介质的压力有关；（5）与触头材料有关;(6)与弧柱内外的温度差，离子浓度差有关。
视频里心单元视频监视单元1#主变2#主变馈线并补动力变交直流主后主变备变保保测护护控主后主变备变保保测护护控保护测控保护测控保护测控牵引变电所的二次保护一、系统结构：保护测控单元、当地监控单元、现场总线、视频监控单元调度端监控调度端监控h ”调度端I S冲/717AV变电所1、各保护测控单元完成变电所的继电保护、测量、控制功能。
2、间隔层网络采用双光纤以太网。
通用测控3、调度中心通过通信电力供电系统供电系统是一个电能生产、变换、输送、分配和使用的各种电气设备按照一定的技术与经济要求有机组成的一个联合系统。
在电力系统中一般分为一次设备和二次设备。
一次设备：一般电能通过的设备成为电力系统的一次设备。
二次设备：对一次设备的运行状态进行监视、测量、控制和保护的设备成为电力系统的二次设备。
供电系统在运行工作中有三种状态，即正常工作状态、不正常工作状态和故障状态。
供电系统应能在各种复杂情况下的正常供电。
电力系统的运行条件一般可用一下一组方程式来描述系统元件和控制的动态规律。
EPGi-EPLi-E^PS=0EQGi-EQLi-E^QS=0PGi,Qgi是i个发电机其它电源设备发生的有功和无功功率。
PLi、QLi分别是i个负荷使用的有功功率和无功功率。
△PS、AQS分别为电力系统中各种有功功率和无功功率损耗。
下面是一组不等式约束的条件：SkWSkmaxUiminWUiWUimaxIIijWIijmaxfminWfWfmaxSk、Skmax—分别为发电机、变压器式用电设备的功率及其上限。
Ui、Uimin、Uimax一分别为母线电压及其上、下限。
Iij、Iijmax—分别为输、配电线路中的电流及其上限。
f、Fmin、fmax—分别为系统频率及上、下限。
1、正常状态正常状态下运行的电力系统以上所有的等式和不等式条件的均满足。
此时表明电力系统以足够的电功率满足负荷对电能的需求：电力系统中各发电、输电和用电设备均在规定的长期、安全工作限额内运行。
