建筑细部的阴影
- 格式:ppt
- 大小:4.17 MB
- 文档页数:20

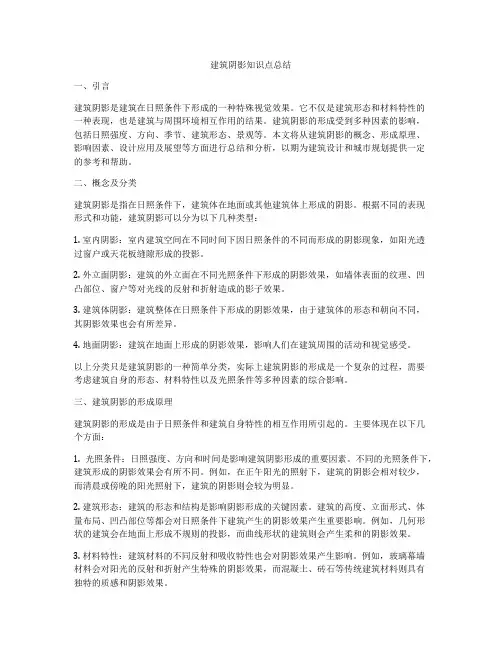

建筑阴影知识点总结一、引言建筑阴影是建筑在日照条件下形成的一种特殊视觉效果。
它不仅是建筑形态和材料特性的一种表现,也是建筑与周围环境相互作用的结果。
建筑阴影的形成受到多种因素的影响,包括日照强度、方向、季节、建筑形态、景观等。
本文将从建筑阴影的概念、形成原理、影响因素、设计应用及展望等方面进行总结和分析,以期为建筑设计和城市规划提供一定的参考和帮助。

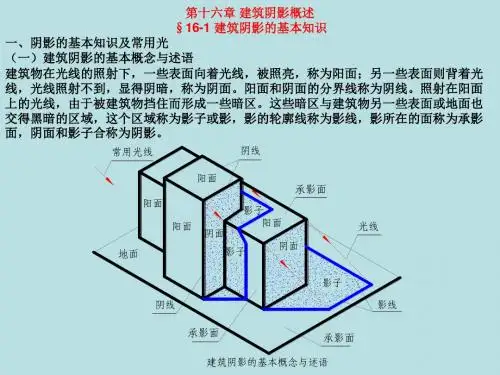

二、概念及分类建筑阴影是指在日照条件下,建筑体在地面或其他建筑体上形成的阴影。
根据不同的表现形式和功能,建筑阴影可以分为以下几种类型:1. 室内阴影:室内建筑空间在不同时间下因日照条件的不同而形成的阴影现象,如阳光透过窗户或天花板缝隙形成的投影。
2. 外立面阴影:建筑的外立面在不同光照条件下形成的阴影效果,如墙体表面的纹理、凹凸部位、窗户等对光线的反射和折射造成的影子效果。
3. 建筑体阴影:建筑整体在日照条件下形成的阴影效果,由于建筑体的形态和朝向不同,其阴影效果也会有所差异。
4. 地面阴影:建筑在地面上形成的阴影效果,影响人们在建筑周围的活动和视觉感受。
以上分类只是建筑阴影的一种简单分类,实际上建筑阴影的形成是一个复杂的过程,需要考虑建筑自身的形态、材料特性以及光照条件等多种因素的综合影响。
三、建筑阴影的形成原理建筑阴影的形成是由于日照条件和建筑自身特性的相互作用所引起的。
主要体现在以下几个方面:1. 光照条件:日照强度、方向和时间是影响建筑阴影形成的重要因素。
不同的光照条件下,建筑形成的阴影效果会有所不同。
例如,在正午阳光的照射下,建筑的阴影会相对较少,而清晨或傍晚的阳光照射下,建筑的阴影则会较为明显。
2. 建筑形态:建筑的形态和结构是影响阴影形成的关键因素。
建筑的高度、立面形式、体量布局、凹凸部位等都会对日照条件下建筑产生的阴影效果产生重要影响。
例如,几何形状的建筑会在地面上形成不规则的投影,而曲线形状的建筑则会产生柔和的阴影效果。
3. 材料特性:建筑材料的不同反射和吸收特性也会对阴影效果产生影响。

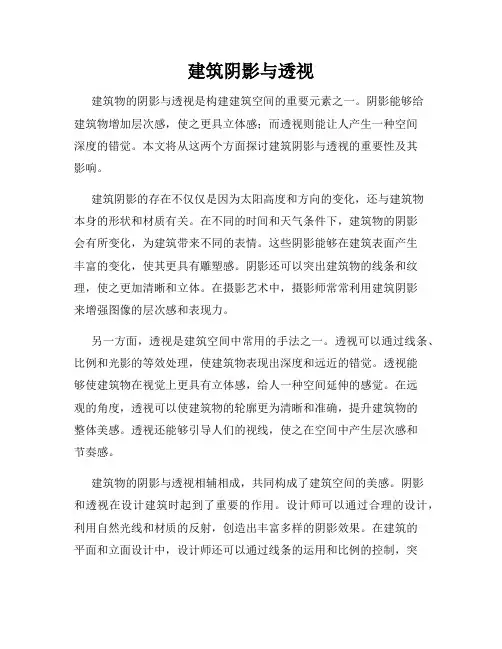

建筑阴影与透视建筑物的阴影与透视是构建建筑空间的重要元素之一。
阴影能够给建筑物增加层次感,使之更具立体感;而透视则能让人产生一种空间深度的错觉。
本文将从这两个方面探讨建筑阴影与透视的重要性及其影响。
建筑阴影的存在不仅仅是因为太阳高度和方向的变化,还与建筑物本身的形状和材质有关。
在不同的时间和天气条件下,建筑物的阴影会有所变化,为建筑带来不同的表情。
这些阴影能够在建筑表面产生丰富的变化,使其更具有雕塑感。
阴影还可以突出建筑物的线条和纹理,使之更加清晰和立体。
在摄影艺术中,摄影师常常利用建筑阴影来增强图像的层次感和表现力。
另一方面,透视是建筑空间中常用的手法之一。
透视可以通过线条、比例和光影的等效处理,使建筑物表现出深度和远近的错觉。
透视能够使建筑物在视觉上更具有立体感,给人一种空间延伸的感觉。
在远观的角度,透视可以使建筑物的轮廓更为清晰和准确,提升建筑物的整体美感。
透视还能够引导人们的视线,使之在空间中产生层次感和节奏感。
建筑物的阴影与透视相辅相成,共同构成了建筑空间的美感。
阴影和透视在设计建筑时起到了重要的作用。
设计师可以通过合理的设计,利用自然光线和材质的反射,创造出丰富多样的阴影效果。
在建筑的平面和立面设计中,设计师还可以通过线条的运用和比例的控制,突出建筑物的透视感。
通过合理运用阴影与透视,建筑师可以使建筑物更加生动和有趣,为观者带来更丰富的视觉体验。
在建筑空间的使用中,阴影和透视也能够给人带来凉爽感和舒适感。
在炎热的夏天,建筑物的阴影可以为人们提供一个遮蔽的空间,减少直射阳光的照射,降低气温。
阴影还可以提供一个私密和安静的空间,让人们感受到一种与外部环境隔离的舒适感。
而透视则能够让人在建筑空间中产生一种无限延伸的错觉,增加空间的开放感和包容感。
然而,阴影与透视并非完全只有正面的积极影响。
在某些情况下,过于强烈的阴影和夸张的透视效果可能会给人带来不适和视觉上的干扰。
此外,在建筑物的设计和建造过程中,设计师和工程师还需要考虑到阴影和透视对建筑物造成的光照和结构上的影响。

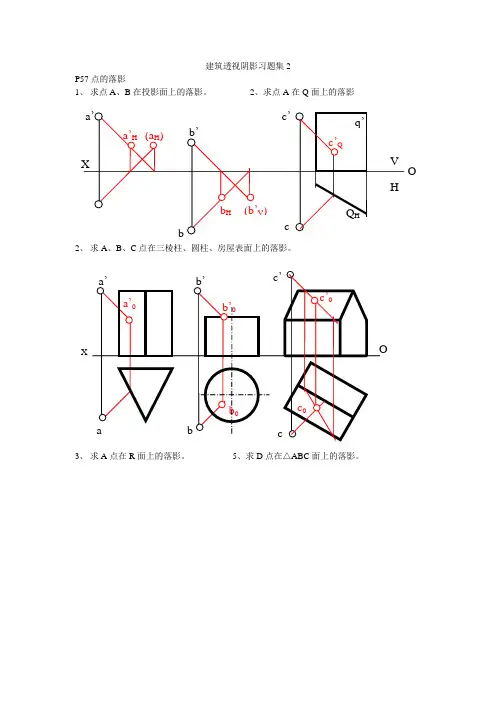

建筑透视阴影习题集2P57点的落影1、 求点A 、B 在投影面上的落影。
2、求点A 在Q 面上的落影2、 求A 、B 、C 点在三棱柱、圆柱、房屋表面上的落影。
3、 求A 点在R 面上的落影。
5、求D 点在△ABC 面上的落影。
XO”P59:直线的落影1、求AB在投影面上的落影。
2、求AB、CD、EF在投影面上的落影。
Xaa’b’bc dc’d’Oe fe’f’4、求AB 在投影面和R 面上的落影。
5、求AB 、CD 在投影面上的落影。
6、求ABC 在投影面和台阶表面上的落影。
7.求AB 在投影面和立体表面上的落影。
8、求AB 在地面、墙面、屋面上的落影。
Oab dca ’b ’d ’c ’X ba’b’a(b)a’b’a(b)b”a”9、求AB地面和基座上的落影。

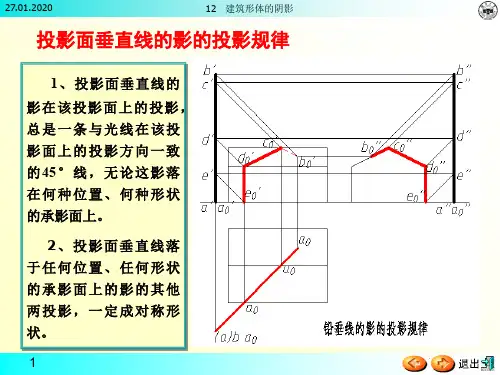

10、求正垂线CD 在地面和墙面上的落影。
11、求正垂线AB 和侧垂线AC 的落影。
a ’(b ’)c ’cabdc ’d ’d 0d ’0d ”0P61:平面的阴影1、求平面图形在投影面上的落影。
(2)题目出错,X 轴没处理好(3)门槛内的线条,平行V 面,不是铅垂线。
2、求△ABC 的落影。
3、求ABCD 的落影。
4、求梯形平面在V 面上的落影(4)梯形内的矩形要涂上颜色(是落影)a d5、求平面在投影面上的落影以及两平面间的互相落影,并区分阴影面。
1’6、求平面图形的落影。

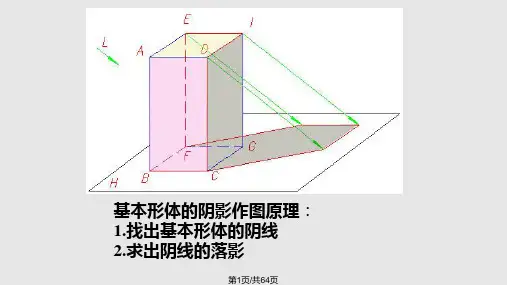

P63平面立体的阴影1、求长方体的阴影3、求组合形体的阴影。
4、求两长方体的阴影。
5、求方帽落在方柱及它们在投影面上的影。
6、求建筑形体的阴影。
P69建筑细部的阴影3.求花格的落影4、求门、窗洞、雨篷、阳台的落影。
P71求台阶的落影P73、P87视线迹点法作透视图 1、求铅垂线AB 的透视。
2、求水平线AB 的透视。
3、求画面垂直线AB 的透视。
4、求位于基面上正方形及其内部分格的透视。
P89灭点法作透视图1、求矩形平面在不同高度基面上的透视。
2、用灭点法求L形平顶房屋外形的透视图。

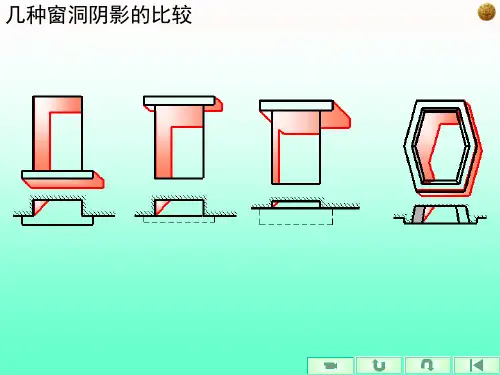

§13-1 建筑细部的阴影一、窗洞的阴影如图五所示窗洞,窗台在墙面上的落影与靠在V 面上的长方体在V面上的落影相同。
作窗洞的阴影时,洞口阴线AB、AC在窗扇上落影宽度m等于窗洞的深度m.其中AI落影在窗扇面上,IB落影在窗洞的右侧面上,与窗洞右侧面积聚投影重合。
铅垂线AC中的AII一段落影在窗扇面上,II C一段落影在窗洞底面,在立面图上与窗台顶面的积聚投影重合。
( 图六)图六为带遮阳板的窗,与前不同之处是窗台换了遮阳板,阴线AB的点A落影在墙面上,AI落影在墙面, I II落影在窗扇上,II III落影在窗洞的右侧面上,,与窗洞的右侧面积聚投影重合,III B落影在墙面,遮阳板上其他阴线的落影与靠在V面长方体的落影求作方法相同。
( 图七)二、窗套的阴影如图所示为六边形的窗套。
其阴影求法:可先求出点1,点2在窗扇面上、墙面上的影子1'、2v',再作阴线的平行线即可求得。
o( 图八)三、雨蓬、门洞的阴影雨蓬、门洞的阴影的求作方法与窗洞相似。
四、综合题:已知雨蓬、门窗、阳台、隔墙等建筑细部的立面图和平面图,求其各部分的阴影。
( 图十二)四、折板屋面的阴影折板屋面的阴线是由正垂线AB,折线BCDEF,铅垂线FG和正垂线GH所组成。
各段折线都是正平线,都平行于承影面,因此它们的影分别与折线本身平行且相等。
折线CD、DE的影,各有一部分落在墙面上,另一部分落在门扇上,作图时,只要先作出折线上一个顶点B落在门扇上影和另一个顶点E落在墙面上的影,就可以按折线实际形状画在门扇上,墙面上作出影的V投影。
转折点1、2可用反射光线法求出。
( 图十)五、台阶的阴影台阶左右栏板的影,落在地面、踏面、踢面和墙面等水平面和正平面上,阴线是正垂线BA、ED、GK和铅垂线BC、EF、GH。
作图时,从W投影可知点B的影落在第二个踏面上,过b'作45o线与第二。
踏面交于b'o注意:不要遗忘GK、GH。
