中考物理总复习《电磁学》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列说法正确的是（ ）A ．二极管和三极管都是半导体材料，二极管能放大电信号B ．核潜艇、核电站都是利用核裂变，而太阳、原子弹、氢弹都是利用核聚变C ．军用雷达、倒车雷达、手机信号、北斗导航都应用了电磁波D ．低声细语、轻声慢语、声如洪钟、引吭高歌形容的都是响度 2．下列说法错误的是（ ）A ．手机5G 通讯技术是利用电磁波传递信息的B ．光纤通信是光在光导纤维中多次反射传递信息C ．“北斗三号”导航系统最后一颗组网卫星是一颗地球同步通讯卫星，以地球为参照物，它是运动的D ．新能源光伏发电技术是利用太阳能电池把太阳能转化为电能 3．关于家庭电路和安全用电，下列说法或做法中正确的是（ ） A ．家庭电路中空气开关跳闸，一定是发生了短路 B ．使用测电笔时，手千万不要接触笔尾金属体 C ．不能用潮湿的手触摸家庭电路中的开关D ．发现有人触电时，直接用手将触电者拉开以脱离电源4．如图所示的电路中,1L 和2L 是规格不同的两个灯泡，开关闭合后,电流表的示数是0.4A,则A ．通过灯泡1L 的电流是0.4AB ．通过灯泡的2L 电流是0.4AC ．通过灯泡1L 和灯泡2L 的电流之和是0.4AD ．通过灯泡1L 和灯泡2L 的电流相等,都是0.4A5．如图所示电路中，R 1:R 2=2:3，开关闭合后，电路的总功率为P 0．若将R 1的阻值增大2Ω，R 2的阻值减小2Ω，电路的总功率仍为P 0；若将R 1的阻值减小2Ω，R 2的阻值增大2Ω，电路的总功率为P ；则P :P 0等于A ．3:2B ．4:3C ．5:4D ．6:56．如图甲所示，在一个电阻均匀的正方形金属线框有A 、B 、C 、D 四点，现把A 、D 两点接入电源电压保持不变的如图乙所示的电路MN 两端时，发现电流表示数为I 0，当换接A 、C 两点，则此时电流表的示数应为（ ）A ．034IB ．043IC ．I 0D ．032I7．为了纪念物理学家对人类的贡献，有些物理量的单位会用物理学家的名字命名，电流的单位以下面哪位科学家的名字命名（ ） A ．欧姆B ．安培C ．伏特D ．焦耳8．如图是小明设计的高温报警电路，电源两端电压保持不变，R 1是定值电阻，R 2是热敏电阻，热敏电阻的阻值随温度升高而减小，当电流表示数大于某一值I 时，就会触发报警。

【中考物理】2020-2022近三年上海市宝山区统考二模知识点真题试卷专项练习—电磁学（提升题）一、单选题1．（2022·上海宝山·统考二模）在如图电路中，电源电压恒定不变，闭合开关S 。

当R 2全部接入电路时，电压表V 的示数为U ；移动滑片P ，当R 2一半接入电路时，电压表V 的示数为U ′。

则下列关于U ′和U 的关系正确的是（ ）A ．U ′一定等于B ．U ′一定大于2U2U C ．U ′可能等于D ．U ′可能小于2U2U 2．（2021·上海宝山·统考二模）算式“3伏×2安×2秒”的计算结果是（ ）A ．12欧B ．12瓦C ．12焦D ．12库二、填空题3．（2022·上海宝山·统考二模）学校教室的日光灯与电风扇之间是____连接的（选填“串联”或“并联”），每月的耗电量用____表测量，2022年3月23日下午，“天宫课堂”第二课在中国空间站开讲，“天宫”和地面之间通过_____来传递信息（选填“声波”或“无线电波”）。

4．（2022·上海宝山·统考二模）某导体两端的电压为6伏，10秒内通过某导体横截面的电荷量为6库，通过该导体的电流为____安，这段时间内电流做功为_____焦；若将该导体两端的电压改变为12伏，它的电阻为_____欧。

5．（2021·上海宝山·统考二模）某导体两端的电压为12伏，在10秒内通过其横截面的电荷量为6库，通过该导体的电流为______安，该导体的电阻为______欧；当该导体两端的电压为9伏时，其电阻为______欧。

6．（2021·上海宝山·统考二模）上海地区家庭电路电压是______伏。

家用空调工作时消耗的是______能。

某品牌空调额定功率为1100瓦，正常工作时，通过它的电流为______安，连续工作2小时，耗电______千瓦时。

班级：_____________姓名：________________
12.26特别作业（电磁学作图）

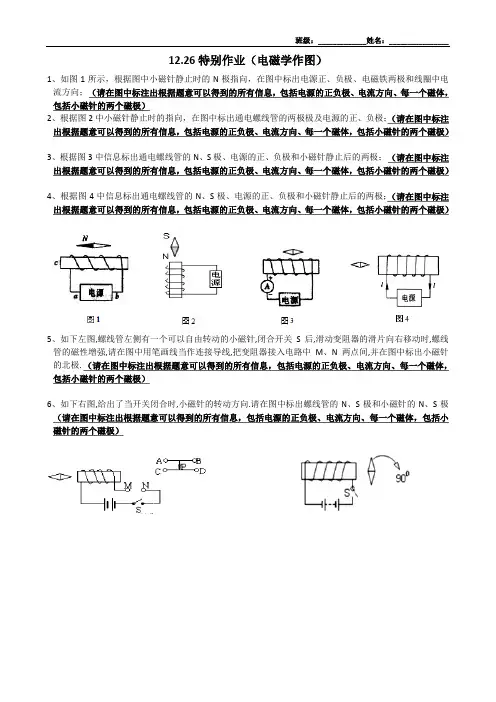

1、如图1所示，根据图中小磁针静止时的N极指向，在图中标出电源正、负极、电磁铁两极和线圈中电流方向；（请在图中标注出根据题意可以得到的所有信息，包括电源的正负极、电流方向、每一个磁体，包括小磁针的两个磁极）
2、根据图2中小磁针静止时的指向，在图中标出通电螺线管的两极极及电源的正、负极；（请在图中标注出根据题意可以得到的所有信息，包括电源的正负极、电流方向、每一个磁体，包括小磁针的两个磁极）
3、根据图3中信息标出通电螺线管的N、S极、电源的正、负极和小磁针静止后的两极；（请在图中标注出根据题意可以得到的所有信息，包括电源的正负极、电流方向、每一个磁体，包括小磁针的两个磁极）
4、根据图4中信息标出通电螺线管的N、S极、电源的正、负极和小磁针静止后的两极；（请在图中标注出根据题意可以得到的所有信息，包括电源的正负极、电流方向、每一个磁体，包括小磁针的两个磁极）
5、如下左图,螺线管左侧有一个可以自由转动的小磁针,闭合开关S后,滑动变阻器的滑片向右移动时,螺线管的磁性增强,请在图中用笔画线当作连接导线,把变阻器接入电路中M、N两点间,并在图中标出小磁针的北极. （请在图中标注出根据题意可以得到的所有信息，包括电源的正负极、电流方向、每一个磁体，包括小磁针的两个磁极）
6、如下右图,给出了当开关闭合时,小磁针的转动方向.请在图中标出螺线管的N、S极和小磁针的N、S极（请在图中标注出根据题意可以得到的所有信息，包括电源的正负极、电流方向、每一个磁体，包括小磁针的两个磁极）。

初中物理：作图题专项练习，含答案物理中考作图题介绍：
1．考查点及分值：
作图题考查学生对物理概念和规律的理解，也可以考查学生的建立物理模型的能力及设计能力。

主要内容有光的传播规律、力的概念、电路分析、电磁学规律等。

中考赋分5分。

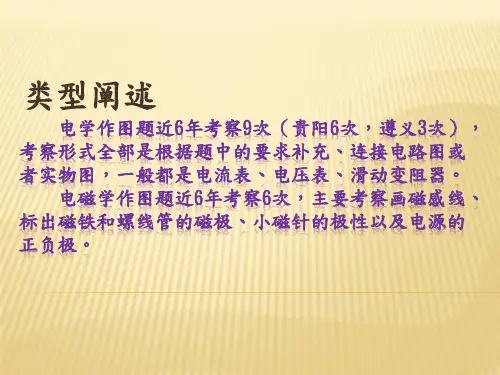

2．考查形式及重点：
中考作图题主要在力学、光学和电磁学部分。

力学部分重点考查力的示意图。

其次是力臂作图；光学部分重点考查光的反射、光的折射作图、平面镜成像等相关的作图；电磁学部分重点考查电路的设计、连接和对电路的识别和改错。

通电螺线管的绕线、磁极的判定及磁感线的作图。

物理作图精选汇编
下面是各地中考物理作图题精选汇编，希望能对广大考生有所帮助！。

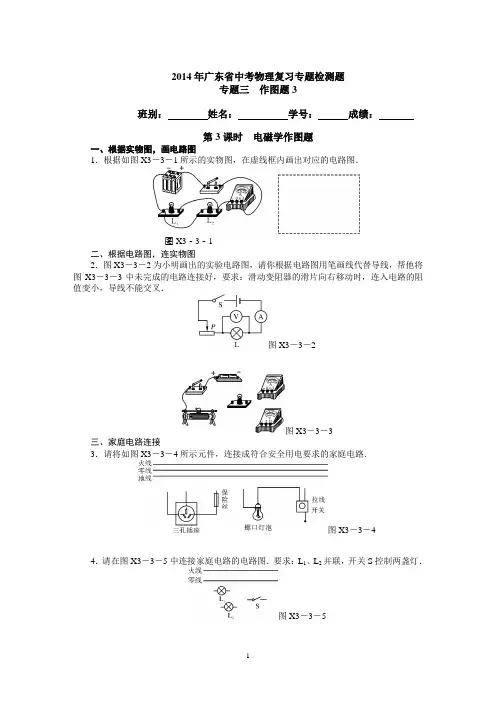

2014年广东省中考物理复习专题检测题专题三作图题3班别：姓名：学号：成绩：第3课时电磁学作图题一、根据实物图，画电路图1．根据如图X3－3－1所示的实物图，在虚线框内画出对应的电路图．图X3－3－1二、根据电路图，连实物图2．图X3－3－2为小明画出的实验电路图，请你根据电路图用笔画线代替导线，帮他将图X3－3－3中未完成的电路连接好，要求：滑动变阻器的滑片向右移动时，连入电路的阻值变小，导线不能交叉．图X3－3－2图X3－3－3三、家庭电路连接3．请将如图X3－3－4所示元件，连接成符合安全用电要求的家庭电路．图X3－3－4 4．请在图X3－3－5中连接家庭电路的电路图．要求：L1、L2并联，开关S控制两盏灯．图X3－3－5四、根据要求，设计电路图5．图X3－3－6是医院病房与护士值班室的示意图，病人需要护理时，只要按床边的按钮开关就能及时通知护士：1号床的病人按下开关S1，护士值班室的灯L1亮；2号床的病人按下开关S2，护士值班室的灯L2亮．请在虚线框内设计一个符合上述要求的电路图．图X3－3－66．如图X3－3－7所示，连接串联电路，要求电压表测灯泡L1电压，电压表测电路总电压．图X3－3－77．如图X3－3－8所示，连接并联电路，要求测量L1的电流，测量干路的总电流，开关控制两盏灯．图X3－3－8五、安培定则作图8．电磁铁和永磁体产生的磁场如图X3－3－9所示，请标出永磁体A左端的磁极和电磁铁电源的“＋”、“－”极．图X3－3－99．根据图X3－3－10中小磁针静止时的指向，用笔画线代替导线将图中所示的实物连线补充完整(要求：①小磁针的指向满足如图所示的方向；②滑动变阻器的滑片向A端移动时通电螺线管的磁性减弱)；标出通电螺线管的N极、S极，并画出它的一条磁感线，在磁感线上标明磁场方向．图X3－3－10第3课时电磁学作图题1．如图X38所示．图X38图X392．如图X39所示．3．如图X40所示．图X40 4．如图X41所示．图X41图X425．如图X42所示．6．如图X43所示．图X43图X44 7．如图X44所示．8．如图X45所示．图X459．如图X46所示．。

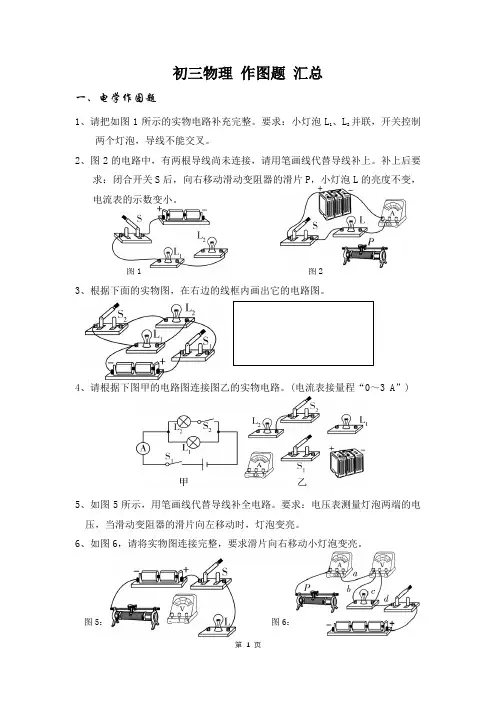

初三物理作图题汇总一、电学作图题1、请把如图1所示的实物电路补充完整。

要求：小灯泡L1、L2并联，开关控制两个灯泡，导线不能交叉。

2、图2的电路中，有两根导线尚未连接，请用笔画线代替导线补上。

补上后要求：闭合开关S后，向右移动滑动变阻器的滑片P，小灯泡L的亮度不变，电流表的示数变小。

图1 图23、根据下面的实物图，在右边的线框内画出它的电路图。

4、请根据下图甲的电路图连接图乙的实物电路。

(电流表接量程“0～3 A”)5、如图5所示，用笔画线代替导线补全电路。

要求：电压表测量灯泡两端的电压，当滑动变阻器的滑片向左移动时，灯泡变亮。

6、如图6，请将实物图连接完整，要求滑片向右移动小灯泡变亮。

图5：图6：7、请根据图甲所示的电路图，连接好图乙中的实物电路。

8、画线代替导线完成图甲中电路的实物连接。

要求：两灯并联，开关控制整个电路，电流表A1测量通过L2的电流(约0.4 A)，电流表A2测量通过L1、L2的总电流(约1.2 A)，导线不能交叉，并在图乙的虚线框内画出对应的电路图。

9、某实验小组的同学用图9所示的器材测量小灯泡的电功率。

已知待测小灯泡的额定电压为2.5 V，额定功率估计在0.8 W左右。

请在图中用笔画线代替导线完成实物电路的连接。

(要求：滑片P向右移动时，小灯泡变亮)10、在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为4.5Ⅴ)，电流表、电压表各一个，开关一个，四个定值电阻(5Ω、10Ω、15Ω、20Ω)。

请根据图19-甲的电路图用笔画线将图19-乙实物图连接完整。

图91、如图1，是利用“声控”开关和“光控”开关自动控制的楼道灯，使得只有在天黑且有声音时灯才亮。

还在楼道处安装了一个带保险盒的三孔插座，且与楼道灯互不影响。

请你根据设计意图，用笔画线代替导线完成图1电路。

2、某额定电压为220 V的电动扶梯(已接地)只需在白天且有人时开启，利用红外线开关S1(有人时闭合、无人时断开)及可见光开关S2(白天闭合、夜间断开)即可实现自动控制。

专题四作图题作图题类型一光学作图题命题点1光的反射和折射作图1．(2020·金沙县校级模拟)如图所示，一束光线从空气射入水中，在空气和水的分界面上同时发生反射和折射。

请在图中作出反射光线且标出反射角的大小，并大致作出折射光线。

2．如图所示，一条光线从透明玻璃砖的一面垂直入射，玻璃砖的截面为等腰三角形，顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。

3．(2020·黔西南州中考)如图，装有水的烧杯底部有一枚硬币A，眼睛在B处看到硬币在C处。

画出人眼看到硬币的光路图。

命题点2平面镜成像作图4．(2020·遵义二模)如图所示，请在图中作出AB在平面镜中的像A′B′。

5．画出图中点光源S发出的光线经平面镜反射后过P点的光路。

命题点3透镜三条特殊光线作图6．(2020·织金县期末)如图所示，请画出入射光线a、b、c经过透镜后的折射光线。

7．(2020·眉山中考)如图所示，探究凸透镜成像时，F是凸透镜的焦点，S是蜡烛火焰上的一点，试作出S的像S′。

8．(2020·丹东中考)如图，凹透镜与凸透镜的主光轴平行且凸透镜的主光轴与水面重合，凹透镜的虚焦点为F1，凸透镜的焦点为F2，一条光线(该光线的延长线过凹透镜的虚焦点F1)经凹透镜折射后射向凸透镜，后经凸透镜折射后最终射入水中，请画出此过程的光路图。

类型二力学作图题命题点1力的示意图9．(2020·无锡中考)如图所示，鸡蛋悬浮在盐水中，请画出鸡蛋受到的重力G和浮力F的示意图。

10.(2020·安顺中考)如图所示，物块置于长木板上表面，两者一起沿斜面匀速下滑，物块与木板始终保持相对静止。

请在图中画出长木板对物块作用力的示意图。

(O 点为力的作用点)命题点2杠杆与滑轮作图11．(2020·重庆中考A卷)如图，力F作用在杠杆的A端，画出它的力臂l。

2017年中考物理电磁学专题复习精品作图题40道1.已知通电螺线管中的电流方向，标出小磁针的N 极．2.图中小磁针静止在通电螺线管旁，请你在图上标明：(1)电源的正负极；(2)通电螺线管的N 、S 极；(3)磁感线的方向．3.在图丙中标出通电螺线管的N 、S 极和磁感线方向．4.根据图2中小磁针静止时的指向，请在图中标出螺线管的S 极和电源的正极．5.如图所示，小磁针在条形磁体作用下处于静止状态。

（1）请标出小磁针的N 极；（2）用箭头标出条形磁体磁感线的方向。

6.一小磁针放在通电螺线管周围，静止时N极指向如图，请用箭头标出磁感线的方向，并用“+”、“-”符号在括号内标出电源正、负极.7.根据通电螺线管的南北极，在图乙中的括号内标出电源的“+”极或“-”极。

8.在图中虚线框内标出通电螺线管的磁极，并画出螺线管的绕线。

9.如图所示，请标出通电螺线管的N、S极，并用箭头画出磁感线的方向.10.如右图所示，根据通电螺线管的N、S极，标出螺线管左端导线中的电流方向。

11.根据小磁针静止时的指向，请在图中标出螺线管的北极和电源的正极。

N S（ -N S乙（N S乙12.请标出下图中螺线管的北极和电源的正极及电流的方向．13.如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，要使螺线管转动后静止时A端指向北，B端指向南，请你在图中标出螺线管中的电流方向。

14.根据图中通电螺线管的南北极，标出如图中小磁针的N极和电源的“+”极．15.如图，闭合开关后，标出螺线管的N极和S极。

16.如图所示，根据小磁针静止时N极的指向，在图中标出通电螺线管的N、S极并画出通电螺线管的绕法。

NNN17.如图所示，请根据通电螺线管的N 、S 极，标出小磁针N 极、通电螺线管的磁感线方向以及电源的正、负极．18.通电螺线管下方自由转动的小磁针静止后如图所示，请在图中标出螺线管的N 、S 极和螺线管中的电流方向．19.以下描述两个磁极间的磁感线分布图中，正确的是（多选）答案：ABC20.根据图中小磁针N 极指向，标出磁体的N 极和S 极，并画出磁感线的方向。

1.在如图中，用笔画线代替导线把电器接入电路。

2.随着家庭的各种电子设备的增加，很多插排增加了为电子设备充电的USB 接口，减少了日常给电子设备找“充电器”的现象。

通过拆解发现，插排内部除了提供普通三孔插座外，还内置了一个USB供电模块，通过两根线和家庭电路相连，三孔插座和供电模块由总开关控制，并且可以独立工作，请在图中用笔画线代替导线将图补充完整。

3.图甲是小明家里经常使用的一个插
线板，插线板上的指示灯在开关断开时不发光，插孔也不能提供工作电压；而在开关闭合时指示灯发光，插孔也可以提供工作电压。

请你在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。

4.在图中，根据通电螺线管的N极，标出磁感线的方向及电源的正极。

5.将磁体A靠近电磁铁，它们之间一条磁感线的形状如图，请标出电磁铁的N 极、磁体A的S极和磁感线的方向。

6.在图中标出磁感线方向，并标出条形磁铁NS极
7.如图所示，根据小磁针静止时所指方向，并标出电源的正极。

8.地球本身相当于一个巨大的条形磁体，它周围存在着地磁场。

请你在图中代表地磁场的条形磁体上标出它的N极，并画出地磁场的磁感线（至少画出五条）。

9.如图所示，将一条形磁体放在小车上，并靠近螺线管，闭合开关后小车向右运动，请你标出通电螺线管的
“N”、“S”极和电源的“+”、“-”极。

10.根据图所示的实际电路，画出电路图。

11.如图，完成电路连接，要求电压表测量小灯泡两端电压，滑动变阻器滑片向左移灯泡变亮。

2024年中考物理----作图题专项练习（含答案解析）中考作图题主要在光学、力学和电磁学部分。

力学部分重点考查力的示意图，其次是简单机械等的作图；光学部分重点考查光的反射、光的折射作图、平面镜成像、透镜等相关的作图；电磁学部分重点考查电路的设计、连接、改错，磁极的判定及磁感线、通电螺线管相关作图、电磁继电器的连接等的作图。

►考向一光学作图类型1 光的直线传播作图1．（2023·郴州）“井底之蛙”这个成语大家都很熟悉，图中M点表示青蛙。

请根据光的直线传播知识画图说明为什么“坐井观天，所见甚小”。

（温馨提示：必须标出光的传播方向）【答案】【解析】光在同种均匀介质中沿直线传播，被井口挡住的光不能进入井中青蛙的眼睛，所以青蛙看不到井口以外的世界，连接井口两侧到青蛙的眼睛，此范围以内为井底青蛙所见范围类型2 光的反射作图2．（2023·吉林）请在图中画出反射光线，并标出反射角大小。

【答案】【解析】由图得，入射角为903060︒-︒=︒根据光的反射定律可知，反射角等于入射角，则反射角等于60°，据此画出反射光线及反射角3．（2023·上海）在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小。

【答案】【解析】由图可知，反射角为40°，由反射定律可得入射角也为40°，根据入射角的大小在法线左侧画出入射光线AO4．（2023·枣庄）自行车尾灯可有效避免夜间交通事故的发生，它由多组“直角反射器”组成，其中一组“直角反射器”如图所示，一束光射向平面镜S1，请在图中画出经过S1、S2两个平面镜反射后的光路图。

【答案】【解析】如图过入射点作镜面S1的垂线为法线，根据反射角等于入射角做出反射光线，反射光线与平面镜S2的交点作为入射点，再重复上述过程，做出反射光线，最后的反射光线与射向S1的入射光线平行类型3 平面镜成像作图5．（2023·东营）如图所示，OB是平面镜前的一个物体。
