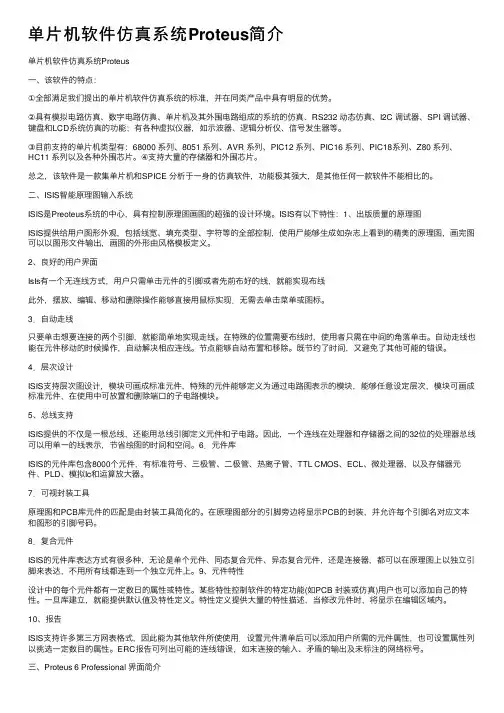

单⽚机软件仿真系统Proteus简介单⽚机软件仿真系统Proteus⼀、该软件的特点：①全部满⾜我们提出的单⽚机软件仿真系统的标准，并在同类产品中具有明显的优势。

②具有模拟电路仿真、数字电路仿真、单⽚机及其外围电路组成的系统的仿真、RS232 动态仿真、I2C 调试器、SPI 调试器、键盘和LCD系统仿真的功能；有各种虚拟仪器，如⽰波器、逻辑分析仪、信号发⽣器等。

③⽬前⽀持的单⽚机类型有：68000 系列、8051 系列、AVR 系列、PIC12 系列、PIC16 系列、PIC18系列、Z80 系列、HC11 系列以及各种外围芯⽚。

④⽀持⼤量的存储器和外围芯⽚。

总之，该软件是⼀款集单⽚机和SPICE 分析于⼀⾝的仿真软件，功能极其强⼤，是其他任何⼀款软件不能相⽐的。

⼆、ISIS智能原理图输⼊系统ISIS是Preoteus系统的中⼼，具有控制原理图画图的超强的设计环境。

ISIS有以下特性：1、出版质量的原理图ISIS提供给⽤户图形外观，包括线宽、填充类型、字符等的全部控制，使⽤⼫能够⽣成如杂志上看到的精美的原理图，画完图可以以图形⽂件输出，画图的外形由风格模板定义。

2、良好的⽤户界⾯IsIs有⼀个⽆连线⽅式，⽤户只需单击元件的引脚或者先前布好的线，就能实现布线此外，摆放、编辑、移动和删除操作能够直接⽤⿏标实现．⽆需去单击菜单或图标。

3．⾃动⾛线只要单击想要连接的两个引脚，就能简单地实现⾛线。

在特殊的位置需要布线时，使⽤者只需在中间的⾓落单击。

⾃动⾛线也能在元件移动的时候操作，⾃动解决相应连线。

节点能够⾃动布置和移除。

既节约了时间，⼜避免了其他可能的错误。

4．层次设计ISIS⽀持层次图设计，模块可画成标准元件，特殊的元件能够定义为通过电路图表⽰的模块，能够任意设定层次，模块可画成标准元件，在使⽤中可放置和删除端⼝的⼦电路模块。

5、总线⽀持ISIS提供的不仅是⼀根总线，还能⽤总线引脚定义元件和⼦电路。

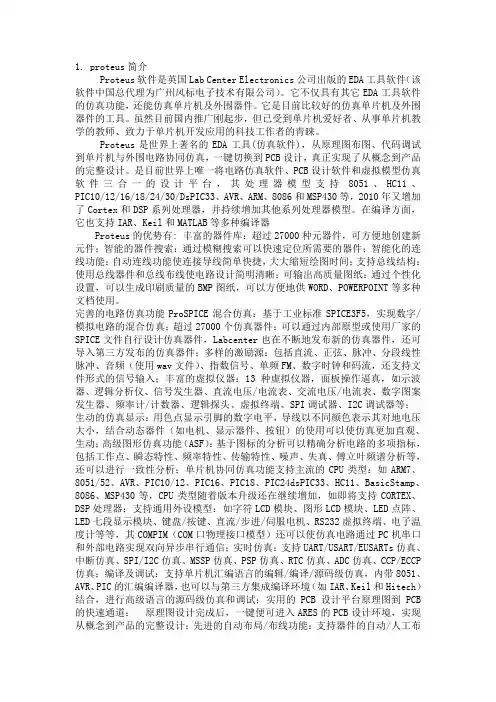

1.proteus简介Proteus软件是英国Lab Center Electronics公司出版的EDA工具软件（该软件中国总代理为广州风标电子技术有限公司）。

它不仅具有其它EDA工具软件的仿真功能，还能仿真单片机及外围器件。

它是目前比较好的仿真单片机及外围器件的工具。

虽然目前国内推广刚起步，但已受到单片机爱好者、从事单片机教学的教师、致力于单片机开发应用的科技工作者的青睐。

Proteus是世界上著名的EDA工具(仿真软件)，从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB设计，真正实现了从概念到产品的完整设计。

是目前世界上唯一将电路仿真软件、PCB设计软件和虚拟模型仿真软件三合一的设计平台，其处理器模型支持8051、HC11、PIC10/12/16/18/24/30/DsPIC33、AVR、ARM、8086和MSP430等，2010年又增加了Cortex和DSP系列处理器，并持续增加其他系列处理器模型。

在编译方面，它也支持IAR、Keil和MATLAB等多种编译器Proteus的优势有: 丰富的器件库：超过27000种元器件，可方便地创建新元件；智能的器件搜索：通过模糊搜索可以快速定位所需要的器件；智能化的连线功能：自动连线功能使连接导线简单快捷，大大缩短绘图时间；支持总线结构：使用总线器件和总线布线使电路设计简明清晰；可输出高质量图纸：通过个性化设置，可以生成印刷质量的BMP图纸，可以方便地供WORD、POWERPOINT等多种文档使用。

完善的电路仿真功能ProSPICE混合仿真：基于工业标准SPICE3F5，实现数字/模拟电路的混合仿真；超过27000个仿真器件：可以通过内部原型或使用厂家的SPICE文件自行设计仿真器件，Labcenter也在不断地发布新的仿真器件，还可导入第三方发布的仿真器件；多样的激励源：包括直流、正弦、脉冲、分段线性脉冲、音频（使用wav文件）、指数信号、单频FM、数字时钟和码流，还支持文件形式的信号输入；丰富的虚拟仪器：13种虚拟仪器，面板操作逼真，如示波器、逻辑分析仪、信号发生器、直流电压/电流表、交流电压/电流表、数字图案发生器、频率计/计数器、逻辑探头、虚拟终端、SPI调试器、I2C调试器等；生动的仿真显示：用色点显示引脚的数字电平，导线以不同颜色表示其对地电压大小，结合动态器件（如电机、显示器件、按钮）的使用可以使仿真更加直观、生动；高级图形仿真功能（ASF）：基于图标的分析可以精确分析电路的多项指标，包括工作点、瞬态特性、频率特性、传输特性、噪声、失真、傅立叶频谱分析等，还可以进行一致性分析；单片机协同仿真功能支持主流的CPU类型：如ARM7、8051/52、AVR、PIC10/12、PIC16、PIC18、PIC24dsPIC33、HC11、BasicStamp、8086、MSP430等，CPU类型随着版本升级还在继续增加，如即将支持CORTEX、DSP处理器；支持通用外设模型：如字符LCD模块、图形LCD模块、LED点阵、LED七段显示模块、键盘/按键、直流/步进/伺服电机、RS232虚拟终端、电子温度计等等，其COMPIM（COM口物理接口模型）还可以使仿真电路通过PC机串口和外部电路实现双向异步串行通信；实时仿真：支持UART/USART/EUSARTs仿真、中断仿真、SPI/I2C仿真、MSSP仿真、PSP仿真、RTC仿真、ADC仿真、CCP/ECCP 仿真；编译及调试：支持单片机汇编语言的编辑/编译/源码级仿真，内带8051、AVR、PIC的汇编编译器，也可以与第三方集成编译环境（如IAR、Keil和Hitech）结合，进行高级语言的源码级仿真和调试；实用的PCB设计平台原理图到PCB 的快速通道：原理图设计完成后，一键便可进入ARES的PCB设计环境，实现从概念到产品的完整设计；先进的自动布局/布线功能：支持器件的自动/人工布局；支持无网格自动布线或人工布线；支持引脚交换/门交换功能使PCB设计更为合理；完整的PCB设计功能：最多可设计16个铜箔层，2个丝印层，4个机械层（含板边），灵活的布线策略供用户设置，自动设计规则检查，3D 可视化预览；多种输出格式的支持：可以输出多种格式文件，包括Gerber文件的导入或导出，便利与其它PCB设计工具的互转（如protel）和PCB板的设计和加工。

PROTEUS仿真软件简介
Proteus仿真软件简介

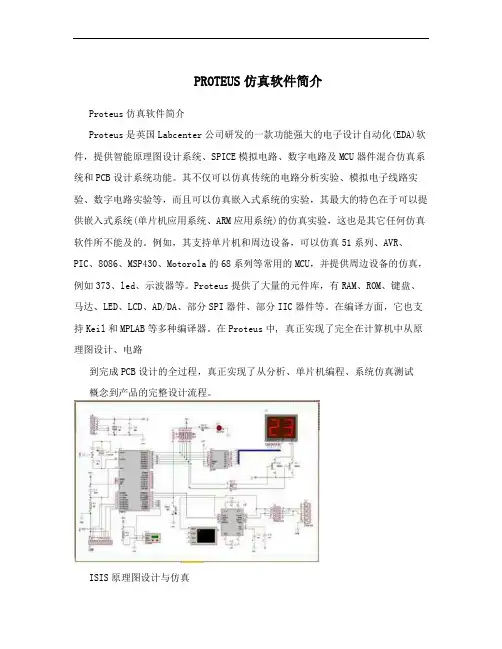

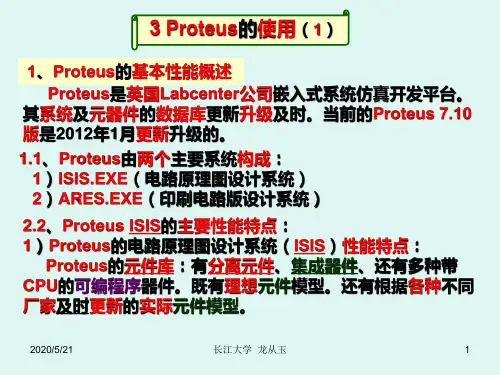

Proteus是英国Labcenter公司研发的一款功能强大的电子设计自动化(EDA)软件，提供智能原理图设计系统、SPICE模拟电路、数字电路及MCU器件混合仿真系统和PCB设计系统功能。

其不仅可以仿真传统的电路分析实验、模拟电子线路实验、数字电路实验等，而且可以仿真嵌入式系统的实验，其最大的特色在于可以提供嵌入式系统(单片机应用系统、ARM应用系统)的仿真实验，这也是其它任何仿真软件所不能及的。

例如，其支持单片机和周边设备，可以仿真51系列、AVR、PIC、8086、MSP430、Motorola的68系列等常用的MCU，并提供周边设备的仿真，例如373、led、示波器等。

Proteus提供了大量的元件库，有RAM、ROM、键盘、马达、LED、LCD、AD/DA、部分SPI器件、部分IIC器件等。

在编译方面，它也支持Keil和MPLAB等多种编译器。

在Proteus中, 真正实现了完全在计算机中从原理图设计、电路
到完成PCB设计的全过程，真正实现了从分析、单片机编程、系统仿真测试概念到产品的完整设计流程。

ISIS原理图设计与仿真
ARES线路设计
实物产品制作。

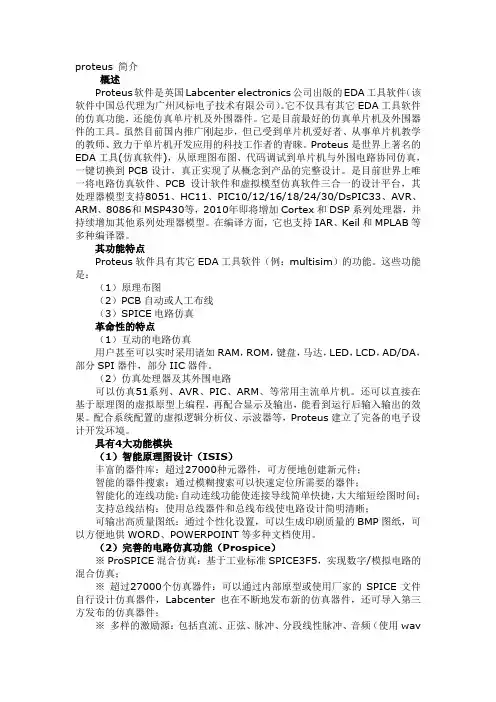

proteus 简介概述Proteus软件是英国Labcenter electronics公司出版的EDA工具软件（该软件中国总代理为广州风标电子技术有限公司）。

它不仅具有其它EDA工具软件的仿真功能，还能仿真单片机及外围器件。

它是目前最好的仿真单片机及外围器件的工具。

虽然目前国内推广刚起步，但已受到单片机爱好者、从事单片机教学的教师、致力于单片机开发应用的科技工作者的青睐。

Proteus是世界上著名的EDA工具(仿真软件)，从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB设计，真正实现了从概念到产品的完整设计。

是目前世界上唯一将电路仿真软件、PCB设计软件和虚拟模型仿真软件三合一的设计平台，其处理器模型支持8051、HC11、PIC10/12/16/18/24/30/DsPIC33、AVR、ARM、8086和MSP430等，2010年即将增加Cortex和DSP系列处理器，并持续增加其他系列处理器模型。

在编译方面，它也支持IAR、Keil和MPLAB等多种编译器。

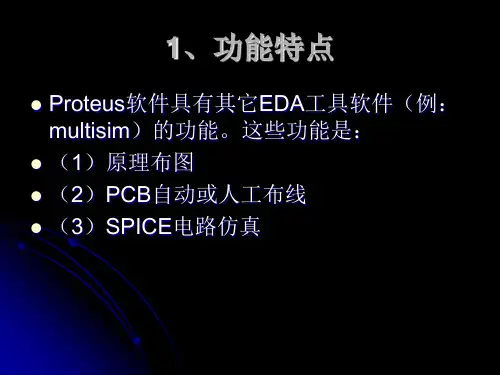

其功能特点Proteus软件具有其它EDA工具软件（例：multisim）的功能。

这些功能是：（1）原理布图（2）PCB自动或人工布线（3）SPICE电路仿真革命性的特点（1）互动的电路仿真用户甚至可以实时采用诸如RAM，ROM，键盘，马达，LED，LCD，AD/DA，部分SPI器件，部分IIC器件。

（2）仿真处理器及其外围电路可以仿真51系列、AVR、PIC、ARM、等常用主流单片机。

还可以直接在基于原理图的虚拟原型上编程，再配合显示及输出，能看到运行后输入输出的效果。

配合系统配置的虚拟逻辑分析仪、示波器等，Proteus建立了完备的电子设计开发环境。

具有4大功能模块（1）智能原理图设计（ISIS）丰富的器件库：超过27000种元器件，可方便地创建新元件；智能的器件搜索：通过模糊搜索可以快速定位所需要的器件；智能化的连线功能：自动连线功能使连接导线简单快捷，大大缩短绘图时间；支持总线结构：使用总线器件和总线布线使电路设计简明清晰；可输出高质量图纸：通过个性化设置，可以生成印刷质量的BMP图纸，可以方便地供WORD、POWERPOINT等多种文档使用。

PROTEUS VSM介绍Proteus VSM包括原理布图系统ISIS、带扩展的Prospice混合模型仿真器、动态器件库、高级图形分析模块和处理器虚拟系统仿真模型VSM，是一个完整的嵌入式系统软、硬件设计仿真平台。

Proteus 虚拟系统模型组合了混合模式的PROSPICE电路仿真、动态器件和微控制器模型实现了完整的基于微控制器设计的协同仿真。

第一次真正使在物理原型出来之前对这类设计的开发和测试成为可能。

在设计中您可以使显示如LED/LCD和输入如开关/按钮等相互作用，仿真是在几乎实时状态下进行的：一台300 MHz Pentium II 能实时仿真一个时钟超过12MHz的8051系统。

Proteus VSM亦能提供扩展的调试能力包括在汇编或C等高级语言下设置断点、单步和显示变量。

VSM架构允许任何人包括用户附加动态模型，很多类型的动态模型无需编程就可创建，开发者将被提供一个文件化的界面来写他们自己的模型类似Windows DLL。

这些模型既能实现纯粹电子特征，又能组合图形化特征，以致几乎所有特定外设的应用都能被仿真。

一个具有数字键盘和LCD输出的8051计算器设计在ISIS schematic的例子，该仿真可以由8051寄存器窗口或可视化源码调试窗口暂停。

原理图布图：ISISProteus VSM 使用我们的被广泛证明的Schematic Capture软件作为设计和开发的平台，ISIS 是一个被长时间使用组合有很多易用的功能强大的编辑工具，其schematic capture既支持仿真与支持PCB设计。

用于Proteus VSM测试的设计可产生我们的PCB设计软件或第三方PCB 设计工具需要的网表。

ISIS对图的处理能力非常强，包括线宽、填充类型、字符等，这些功能对电路的完整的图形化动态仿真非常需要。

电路仿真：proSpice SimulationProteus VSM的核心是ProSPICE，这是一个组合了SPICE3F5模拟仿真器核和基于快速事件驱动的数字仿真器的混合的仿真系统，SPICE内核的使用使您能采用数目众多的供应厂商提供的SPICE模型，目前该软件包包含有约6000个模型。

Proteus仿真软件简介Proteus软件是英国Labcenter electronics公司出版的EDA工具软件，可完成从原理图布图、PCB设计、代码调试到单片机与外围电路的协同仿真，真正实现了从概念到产品的完整设计，是目前世界上唯一将电路仿真软件、PCB设计软件和虚拟模型仿真软件三合一的设计平台，其处理器模型支持8051、HC11、PIC、A VR、ARM、8086和MSP430等，2010年又增加了Cortex和DSP系列处理器，并持续增加其他系列处理器模型。

Proteus软件主要具有以下特点：①具有强大的原理图绘制功能。

②实现了单片机仿真和SPICE电路仿真相结合。

具有模拟电路仿真、数字电路仿真、单片机及其外围电路的系统仿真、RS232动态仿真、I2C调试器、SPI调试器、键盘和LCD系统仿真的功能；有各种虚拟仪器，如示波器、逻辑分析仪、信号发生器等。

③支持主流单片机系统的仿真。

目前支持的单片机类型有：68000系列、8051系列、A VR系列、PIC12系列、PIC16系列、PIC18系列、Z80系列、HC11系列以及各种外围芯片。

④提供软件调试功能。

具有全速、单步、设置断点等调试功能，同时可以观察各变量以及寄存器等的当前状态，并支持第三方编译和调试环境，如wave6000、Keil等软件。

1. 新建设计文件运行ISIS，它会自动打开一个空白文件，或者选择工具栏中的新建文件按钮，也可以执行菜单命令：“File”→“New Design”，单击“OK”按钮，创建一个空白文件。

不管哪种方式新建的设计文件，其默认文件名都是UNTITLED.DSN，其图纸样式都是基于系统的默认设置，如果图纸样式有特殊要求，用户可以从System菜单进行相应的设置。

单击保存按钮，弹出“Save ISIS Design File”对话框，选择好设计文件的保存地址后，在文件名框中输入设计文件名，再单击“保存”按钮，则完成新建设计文件操作，其扩展名自动为.DSN。

PROTEUS仿真开发软件应用内容提要PROTEUS简介PROTEUSISIS的特点PROTEUSVSM仿真与分析微处理器系统仿真PROTEUSARES应用介绍ISIS——智能原理图输入系统，系统设计与仿真的基本平台；VSM仿真单元——含混合模型仿真、VSM仿真、高级图形仿真(ASF)等；ARES——高级PCB布线编辑软件。

ISIS(智能原理图输入系统)的特点个性化的编辑环境：用户可自定义图形外观，包括线宽、填充类型、字符等,也可以使用模板。

快捷选取/放置器件：通过模糊搜索可快速从器件库中选取器件。

原理图自动连线：自动连线功能使得连线轻松快捷。

灵活多样的设计输出：原理图(可以包括仿真画面)可以bmp格式输出以便发表与存档，设计完成还可以输出多种格式的网络表。

原理图示例1:PWM电机控制CPU可加载程序运行动态器件使仿真直观生动混合显示仿真图表原理图示例2:锁相环电路——层次化设计子电路模块电路原理图示例3:ARM7国际象棋通过电脑声卡发声PROTEUSVSM仿真与分析PROTEUSVSM的仿真方式：交互式仿真-检验用户所设计的电路是否能正常工作.基于图表的仿真(ASF)-用来研究电路的工作状态及进行细节的测量.PROTEUSVSM中的仿真工具：探针-直接布置在线路上，用于采集和测量电压/电流信号；电路激励-系统的激励信号源；虚拟仪器-用于定性分析电路的运行状况；曲线图表-用于定量分析电路的参数指标。

交互式仿真实例(741放大电路)按放部交钮置分互，电。

式即流输电可电入路观压原仿测探理真到针图是电，后电路或，路的虚通分实拟过析时仪在的输器期一出，望个点的最击观重运测要行点的/基于图表的仿真实例(741放大电路)将探针信号用鼠标拖入图表可进行高级仿真模拟分析:用于绘制一条或多条电压或电流随时间变化的曲线。

频率分析：用于绘制小信号电压增益或电流增益随频率变化的曲线，即绘制波特图。

可描绘电路的幅频特性和相频特性。
