网线8根线用4根的做法

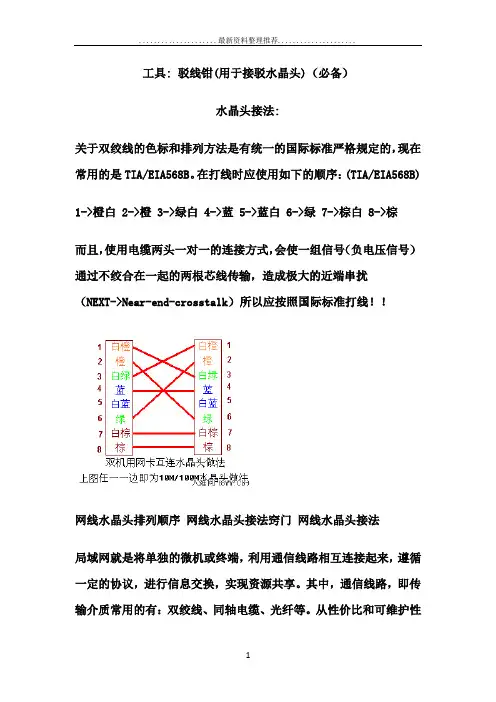

工具: 驳线钳(用于接驳水晶头)（必备）水晶头接法:关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。

在打线时应使用如下的顺序：(TIA/EIA568B) 1->橙白 2->橙 3->绿白 4->蓝 5->蓝白 6->绿 7->棕白 8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT->Near-end-crosstalk）所以应按照国际标准打线！！网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—UnshieldedTwistedPair)作为布线的传输介质来组网。

网线由一定距离长的双绞线与RJ45头组成。

双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

在EIA/TIA-568A 标准中，将双绞线按电气特性区分有：三类、四类、五类线。

网络中最常用的是三类线和五类线，目前已有六类以上线。

第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.310Base-T的标准。

第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3100Base-T的标准。

做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。

相应地RJ45插头座也区分为三类或五类电气特性。

RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8,这序号做网络联线时非常重要,不能搞错。

网线线序一般的橙白,橙,绿白,蓝，蓝白，绿，棕白，棕。

若是只有四根线的,则任选四根,做线时对应水晶头的1\2\3\6四个入口压制即可. 如果只有一根网线,但想两台机子同时上网,不增加外设，做网线时45水晶头连接方法对自己,从左到右为1－8 （白橙、橙，白绿、蓝，白蓝、绿,白棕、棕)网线的接法一、PC连HUB （电脑连接上网设备）A端：（标准568B）：白橙，橙，白绿,蓝，白蓝,绿,白棕,棕。

B端:（标准568B):白橙，橙,白绿，蓝，白蓝，绿，白棕，棕。

二、PC连PC (电脑连接电脑）A端:(568A)：白绿，绿，白橙,蓝，白蓝，橙，白棕，棕；B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕,棕.三、HUB连HUB （上网设备连接上网设备）A端：（568A）：白绿，绿，白橙，蓝,白蓝，橙，白棕，棕；B端：(568B)：白橙，橙,白绿，蓝，白蓝,绿，白棕，棕。

千兆5类或超5类（包括6类线）双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种.直通网线与我们平时所使用的没有什么区别,都是一一对应的。

但是传统的百兆网络只用到4 根线缆来传输,而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下:1对3，2对6，3对1，4对7，5对8，6对2，7对4,8对5.例如：一端为：白橙、橙,白绿、蓝,白蓝、绿，白棕、棕;另一端：白绿、绿，白橙、白棕、棕，橙，蓝，白蓝；T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕直连线：两端都做成T568B或T568A.用于不同设备相连（如网卡到交换机）。

交叉线：一端做成T568B一端做成T568A。

用于同种设备相连（如网卡到网卡）. 10M的网卡中只有四根弹片,8根线中另四根不起作用所以要求低，两边是同一顺序就行，但最好按规范做;100M的网卡中有8根弹片，四根用于数据传输，另四根用于防串扰,严格按照规范做线能减少网络故障.100M使用四对线要求12,36，45，78必须双绞交叉线的制作(用于HUB没有线连口、两台电脑直连)10M1 2 3 4 5 6 7 83 6 145 2 7 8100M1 2 3 4 5 6 7 83 6 1 2 7 84 5饿魔心得：10M使用两对线1、2、3、6.（其中1发送数据、1发送数据、2发送数据、3发送数据、6接收数据:4、5、7、8保留。

工具：驳线钳（用于接驳水晶头）（必备）水晶头接法：关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。

在打线时应使用如下的顺序：（TIA/EIA568B）1-＞橙白2-＞橙3-＞绿白4-＞蓝5-＞蓝白6-＞绿7-＞棕白8-＞棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT-＞Near-end-crosstalk）所以应按照国际标准打线！！双机用网卡互连水晶头做法匕图任_ 一边即为询小赠#制嚇网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议,进行信息交换，实现资源共享。

其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（UTP — Un shieldedTwistedPair）作为布线的传输介质来组网。

网线由一定距离长的双绞线与 RJ45头组成。

双绞线由8根不同颜色的线分成4 对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

在EIA/TIA-568A 标准中，将双绞线按电气特性区分有：三类、四类、五类线。

网络中最常用的是三类线和五类线，目前已有六类以上线。

第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.310Base-T的标准。

第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3100Base-T的标准。

做好的网线要将 RJ45 水晶头接入网卡或HUB等网络设备的RJ45插座内。

相应地RJ45插头座也区分为三类或五类电气特性。

RJ45水晶头由金属片和塑料构成，特别需要注意的是引脚序号，当金属片面对我们的时候从左至右引脚序号是1-8,这序号做网络联线时非常重要，不能搞错。

8芯网线中哪几根线有效网线中哪几根线有效正线（尺度568B）：两端线序一样,线序是：白橙,橙,白绿,蓝,白蓝,绿,白棕,棕.反线（568A）：一端为正线的线序,另一端为：白绿,绿,白橙,蓝,白蓝,橙,白棕,棕.T568A尺度连线次序从左到右依次为:1-绿白.2-绿.3-橙白.4-蓝.5-蓝白.6-橙.7-棕白.8-棕.T568B尺度连线次序从左到右依次为:1-橙白.2-橙.3-绿白.4-蓝.5-蓝白.6-绿.7-棕白.8-棕.1 输出数据 (+)2 输出数据 (-)3 输入数据 (+)4 保存为德律风应用5 保存为德律风应用6 输入数据 (-)7 保存为德律风应用8 保存为德律风应用由此可见,固然双绞线有8根芯线,但在今朝广泛应用的百兆收集中,现实上只用到了个中的4根,即第1.第2.第3.第6,它们分离起着收.发旌旗灯号的感化.于是有了别致的4芯网线的制造,也可以叫做1-3.2-6交叉接法,这种交叉网线的芯线分列规矩是:网线一端的第1脚连另一端的第3脚,网线一端的第2脚连另一端的第6脚,其他脚一一对应即可,也就是在上面介绍的交叉线缆制造办法中把过剩的4根线抛开不要.双绞线可按其是否外加金属网丝套的屏障层而区分为屏障双绞线（STP）和非屏障双绞线（UTP）.双绞线由8根不合色彩的线分成4对绞合在一路,成对扭绞的感化是尽可能削减电磁辐射与外部电磁干扰的影响.在EIA／TIA－568尺度中,将双绞线按电气特征区分为：三类.四类.五类线.收集中最经常应用的是三类线和五类线,今朝已有六类以上的.做好的网线要将RJ45水晶头接入网卡或HUB等收集装备的RJ45插座内.响应地RJ45插头座也区分为三类或五类电气特征.RJ45水晶头由金属片和塑料组成,制造网线所须要的RJ一45水晶接头前端有8个凹僧,简称“SE”（Position,地位）.凹槽内的金属触点共有 8个,简称“8C”（ Contact,触点）,是以业界对此有“8P8C”的别称.特殊须要留意的是RJ45水晶头引脚序号,当金属单方面临我们的时刻从左至右引脚序号是1～8,序号对于收集连线菲常主要,不克不及搞错.EIA／TIA的布线尺度中划定了两种双绞线的线序568A与568B. 568A尺度：绿白——1,绿——2,橙白——3,蓝——4,蓝白——5,橙——6,棕白——7,棕——8568B尺度：橙白——1,橙——2,绿白——3,蓝——4,蓝白——5,绿——6,棕白——7,棕——8（"橙白"是指浅橙色,或者白线上有橙色的色点或色条的线缆,绿白.棕白.蓝白亦同）.双绞线的次序与RJ45头的引脚序号要—一对应.为了保持最佳的兼容性,广泛采取EIA／TIA 568B尺度来制造网线.留意：在全部收集布线中应当只采取一种网线尺度.假如尺度不同一,几小我配合工作时准会乱套;更轻微的是施工进程中一旦消失线缆错误,在成捆的线缆中是很难查找和剔除的.笔者强烈建议同一采取568B尺度.事实上10M以太网的网线只应用 1.2.3.6编号的芯线传递数据,即1.2用于发送,3.6用于吸收,按色彩来说：橙白.橙两条用于发送;绿白.绿两条用于吸收;4.5,7.8是双向线.100M和1000M网卡须要应用四对线,即8根芯线全体用于传递数据.因为10M网卡可以或许应用按 100M方法制造的网线;并且双绞线又供给有四对线,所以日常生涯中不再区分,10M网卡一般也按 100M方法制造网线.别的,依据网线两端衔接收集装备的不合,网线又分为纵贯线（平行线）和交叉线两种.纵贯线（平行线）就是按前面介绍的568A尺度或568B尺度制造的网线.而交叉线的线序在纵贯线的基本上做了一点转变：就是在线缆的一端把1和3对换,2和6对换.即交叉线的一端保持原样（纵贯线序）不变,在另一端把1和3对换,2和6对换.交叉线两端的线序如下：一端(不变) 另一端(对换两根)橙白 1 3 绿白橙 2 6 绿绿白 3 1 橙白蓝 4 4 蓝蓝白 5 5 蓝白绿 6 2 橙棕白 7 7 棕白棕 8 8 棕把网线的1 3 2 6这四芯做收集用(铜片向上,从左至右依次分列),其它的四芯可以剔出来接两部德律风或再接一路收集.假如只接一部德律风建议剔4 5两芯.不过如许一来交流机和电脑上彀络显示就会从100M变成10M,要信任你接入Internet上彀时,带宽平日不会超出10M.现实上在100M收集运行下,平日八芯就会全用,因为100M收集传输对线路请求较高,不但要用 1 3 2 6 ,不然收集运行就会不稳固.国际尺度中划定:网线分列次序有两种:即568A和568B,正常情形下按照568B尺度居多,既排线次序为：1白橙.2橙.3白绿.4蓝.5白蓝.6绿.7白棕.8棕(将个中的1和3.2和6分离颠倒一下为568A尺度）.剥开网线我们可发明四对双绞线围绕纠缠的密度其实不一样,用来传输数据的橙.绿两对,围绕纠缠圈数显著大于用来接地和其它公共用处的棕.蓝两对,所以建议大家日常平凡做跳线时,严厉按照568B的次序来分列.也有的人以为：“我就爱好用本身习惯的分列次序来做线,也是可以用的吗？”在这里我们要强调,不管做直连线照样交叉线（一端用568A,另一端用568B的办法做出的跳线为交叉线）假如用本身的习惯来分列线序的话,必定要把1 3两芯放在一对双绞线上.2 6两芯放在一对双绞线上.不然的话就掉去了双绞线的感化.数据传输衰减轻微,传输距离大大下降.纵贯双绞线：两端都为568B排线尺度的双绞线交叉双绞线：一端是568A尺度,一端是568B尺度的双绞线568A排线次序：白绿.绿.白橙.蓝.白蓝.橙.白棕.棕568B排线次序：白橙.橙.白绿.蓝.白蓝.绿.白棕.棕对于568A和568B,二者没有本质的差别,只是色彩上的差别,本质的问题是要包管：（1）1.2线对是一个绕对（2）3.6线对是一个绕对（3）4.5线对是一个绕对（4）7.8线对是一个绕对（1）用HUB或交流机互相组网时,一根线的两端必须用同一个尺度制造,在同一个HUB或交流机上最好只用一种尺度制造网线; （2）当只有两台盘算机不必HUB或交流机时,网线的一头需采取568A尺度,另一头则应采取568B尺度,这是因为网卡的脚1和脚2用作发送数据,而脚3和脚6用作吸收数据引脚.两种不合的尺度正好和脚1.2.3.6相对应.（3）不管两台盘算机的物理地位多近,实践证实,网线的长度应大于1.5米,不然也会产生数据传输时断时续的现象.以下情形必须应用交叉线：1.两台盘算机经由过程网卡直接衔接（即所谓的双机直连）时;2.以级联方法将集线器或交流机的通俗端口衔接在一路时;以下情形必须应用纵贯线：1.盘算机衔接至集线器或交流机时;2.一台集线器或交流机以Up-Link端口衔接至另一台集线器或交流机的通俗端口时;3.集线器或交流机与路由器的LAN端口衔接时;以下情形既可以应用纵贯线,也可应用交叉线：1.集线器或交流机的RJ-45端口失去极性辨认功效,可以主动断定所衔接的另一端装备,并主动实现MDI/MDI-II间的切换;2.集线器或交流机的特定端口MDI/MDI-II开关,可经由过程拨动该开关选择应用纵贯线或交叉线与其他集线装备衔接.纵贯双绞线：两端都为568B排线尺度的双绞线交叉双绞线：一端是568A尺度,一端是568B尺度的双绞线568A排线次序：白绿.绿.白橙.蓝.白蓝.橙.白棕.棕568B排线次序：白橙.橙.白绿.蓝.白蓝.绿.白棕.棕对于568A和568B,二者没有本质的差别,只是色彩上的差别,本质的问题是要包管：（1）1.2线对是一个绕对（2）3.6线对是一个绕对（3）4.5线对是一个绕对（4）7.8线对是一个绕对（1）用HUB或交流机互相组网时,一根线的两端必须用同一个尺度制造,在同一个HUB或交流机上最好只用一种尺度制造网线;（2）当只有两台盘算机不必HUB或交流机时,网线的一头需采取568A尺度,另一头则应采取568B尺度,这是因为网卡的脚1和脚2用作发送数据,而脚3和脚6用作吸收数据引脚.两种不合的尺度正好和脚1.2.3.6相对应.（3）不管两台盘算机的物理地位多近,实践证实,网线的长度应大于1.5米,不然也会产生数据传输时断时续的现象.以下情形必须应用交叉线：1.两台盘算机经由过程网卡直接衔接（即所谓的双机直连）时;2.以级联方法将集线器或交流机的通俗端口衔接在一路时;以下情形必须应用纵贯线：1.盘算机衔接至集线器或交流机时;2.一台集线器或交流机以Up-Link端口衔接至另一台集线器或交流机的通俗端口时;3.集线器或交流机与路由器的LAN端口衔接时;以下情形既可以应用纵贯线,也可应用交叉线：1.集线器或交流机的RJ-45端口失去极性辨认功效,可以主动断定所衔接的另一端装备,并主动实现MDI/MDI-II间的切换;2.集线器或交流机的特定端口MDI/MDI-II开关,可经由过程拨动该开关选择应用纵贯线或交叉线与其他集线装备衔接.。

四芯水晶头做法及普通网线制作其实我们用的网线标准接法是568B 白橙- 橙-白绿-蓝- 白蓝- 绿-白棕- 棕其实真正通信的只有四芯，1- 2 -3 -6 只要你把白橙- 橙- 白绿-绿四组芯线插入相应的线槽中，一头为[1236]另一头为[6321]并可通信，但这最大通信在10M 我们生活中100M 根本就达不到，一网线接四个水晶头的做法，是很可行的。

网线做法如果只有一根网线，但想两台机子同时上网，不增加外设，做网线时45水晶头连接方法水晶头金属面对自己，从左到右为1－8 （白橙、橙，白绿、蓝，白蓝、绿，白棕、棕）网线的接法一、PC连HUB （电脑连接上网设备）A端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

二、PC连PC （电脑连接电脑）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

1、2、3、4、5、6、7、8、三、HUB连HUB （上网设备连接上网设备）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

千兆5类或超5类（包括6类线）双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。

直通网线与我们平时所使用的没有什么区别，都是一一对应的。

但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5。

例如:一端为：白橙、橙，白绿、蓝，白蓝、绿，白棕、棕；另一端：白绿、绿，白橙、白棕、棕，橙，蓝，白蓝；T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕直连线：两端都做成T568B或T568A。

用于不同设备相连（如网卡到交换机）。

网线线序一般的橙白,橙,绿白,蓝,蓝白,绿,棕白,棕.若是只有四根线的,则任选四根,做线时对应水晶头的1\2\3\6四个入口压制即可.如果只有一根网线，但想两台机子同时上网，不增加外设，做网线时45水晶头连接方法对自己，从左到右为1－8 （白橙、橙，白绿、蓝，白蓝、绿，白棕、棕）网线的接法一、PC连HUB （电脑连接上网设备）A端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

二、PC连PC （电脑连接电脑）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

三、HUB连HUB （上网设备连接上网设备）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

千兆5类或超5类（包括6类线）双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。

直通网线与我们平时所使用的没有什么区别，都是一一对应的。

但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5。

例如:一端为：白橙、橙，白绿、蓝，白蓝、绿，白棕、棕；另一端：白绿、绿，白橙、白棕、棕，橙，蓝，白蓝；T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕直连线：两端都做成T568B或T568A。

用于不同设备相连（如网卡到交换机）。

交叉线：一端做成T568B一端做成T568A。

用于同种设备相连（如网卡到网卡）。

10M的网卡中只有四根弹片，8根线中另四根不起作用所以要求低，两边是同一顺序就行，但最好按规范做；100M的网卡中有8根弹片，四根用于数据传输，另四根用于防串扰，严格按照规范做线能减少网络故障。

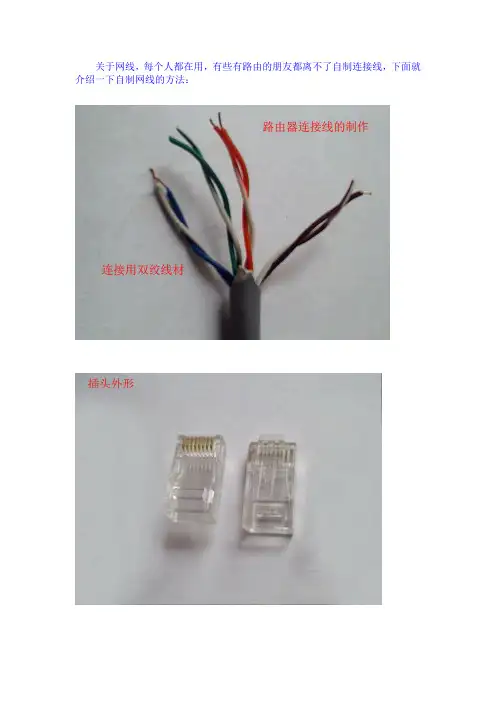

关于网线，每个人都在用，有些有路由的朋友都离不了自制连接线，下面就介绍一下自制网线的方法：RJ-45型接头注：上图为便于观看，留的线较长，实际尾部正好压在绝缘皮上，实际安装以下图为准！关于两台电脑互连局域网的连接线，也可以用于集线器的互相连接。

其中一个接头如上，另一个接头如下：单机虚拟局域网的插头制作：注：关于单机虚拟的接法：请按1接3，2接6，其他不接，试试！一般局域网是1236，其他没用。

1－3是一组，2－6是一组。

对于路由器用一根线远距离带两台电脑的方法：由于实际使用的只有四根线，所以也让带两台电脑成为可能！路由器理论传输距离50米左右。

【实验在50米左右距离此方法还是可行的】接1，2，3，6脚，每个插头用四根线，第一组：白橙，橙，白绿，绿，另一端相同。

第二组：白棕，棕，白蓝，蓝，另一端相同。

【两个插头接相应路由器插孔】另一端连接对应完全一样，两组叉岔开后连接两台电脑！以上为连接线的制做方法！正线（标准568B）：两端线序一样，线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

连线顺序从左到右依次为:1-橙白、2-橙、3-绿白、4-蓝、5-蓝白、6-绿、7-棕白、8-棕。

反线（568A）：一端为正线的线序，另一端为：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。

连线顺序从左到右依次为:1-绿白、2-绿、3-橙白、4-蓝、5-蓝白、6-橙、7-棕白、8-棕。

◆PC连HUBA端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

●PC连PCA端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

■HUB连HUBA端：（568A）：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

千兆5类或超5类（包括6类线）双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。

工具：驳线钳（用于接驳水晶头）（必备） 水晶头接法: 关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B 。

在打线时应使用如下的顺序：（TIA/EIA568B ）1-＞橙白2-＞橙3-＞绿白4-＞蓝5-＞蓝白6-＞绿7-＞棕白8-＞棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞 合在一起的两根芯线传输，造成极大的近端串扰（NEXT-＞Near-end-crosstalk ） 所以应按照国际标准打线！！白橙橙 白绿 蓝 白蓝绿 白棕 棕双机用网卡互连水晶头做法上图任一边即为呷辭制⅛网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法 局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议, 进行信息交换，实现资源共享。

其中，通信线路，即传输介质常用的有：双绞线、 同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线 （UTP- Un ShieIdedTWiStedPair ） 作为布线的传输介质来组网。

网线由一定距离长的双绞线与 RJ45头组成。

双绞线由8根不同颜色的线分成4 对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响， 双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（ STP 和非屏 蔽双绞线（UTP 。

在EIA/TIA-568A 标准中，将双绞线按电气特性区分有：三类、 四类、五类线。

网络中最常用的是三类线和五类线，目前已有六类以上线。

第三 类双绞线在LAN 中常用作为10MbPS 以太网的数据与话音传输，符合 IEEE802.310Base-T 的标准。

第五类双绞线目前占有最大的 LAN 市场，最高速率 可达100MbPS 符合IEEE802.3100Base-T 的标准。

做好的网线要将 RJ45水晶头 接入网卡或HUB 等网络设备的RJ45插座内。

相应地RJ45插头座也区分为三类或 五类电气特性。

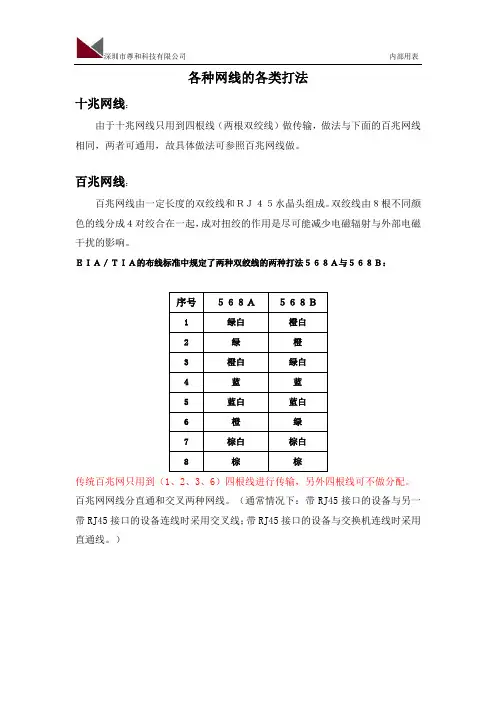

各种网线的各类打法十兆网线：由于十兆网线只用到四根线（两根双绞线）做传输，做法与下面的百兆网线相同，两者可通用，故具体做法可参照百兆网线做。

百兆网线：百兆网线由一定长度的双绞线和ＲＪ４５水晶头组成。

双绞线由８根不同颜色的线分成４对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。

ＥＩＡ／ＴＩＡ的布线标准中规定了两种双绞线的两种打法５６８Ａ与５６８Ｂ：传统百兆网只用到（1、2、3、6）四根线进行传输，另外四根线可不做分配。

百兆网网线分直通和交叉两种网线。

（通常情况下：带RJ45接口的设备与另一带RJ45接口的设备连线时采用交叉线；带RJ45接口的设备与交换机连线时采用直通线。

）直通线做法：两端都为568A 标准打法或都为568B 标准打法，一一对应。

(通常按568B 类打法做) 交叉线做法：（4、5、7、8可置空，不做分配）千兆网线：千兆网线由一定长度的双绞线和ＲＪ４５水晶头组成。

双绞线由８根不同颜色的线分成４对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。

千兆网与百兆网线的形式相同，也分为直通和交叉两种。

直通网线与我们平时所使用的没有什么差别，都是一一对应的。

但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同。

直通做法：两端都为568A 标准打法或都为568B 标准打法，一一对应。

（通常按568B 做） 交叉做法：RJ45金属片面对我们，左起为1~8注意：一般双绞线的最大传输距离为１００ｍ。

如果要加大传输距离，可改用光纤或在两段双绞线之间可安装中继器，最多可安装４个中继器。

如安装４个中继器连接５个网段，则最大传输距离可达５００ｍ。

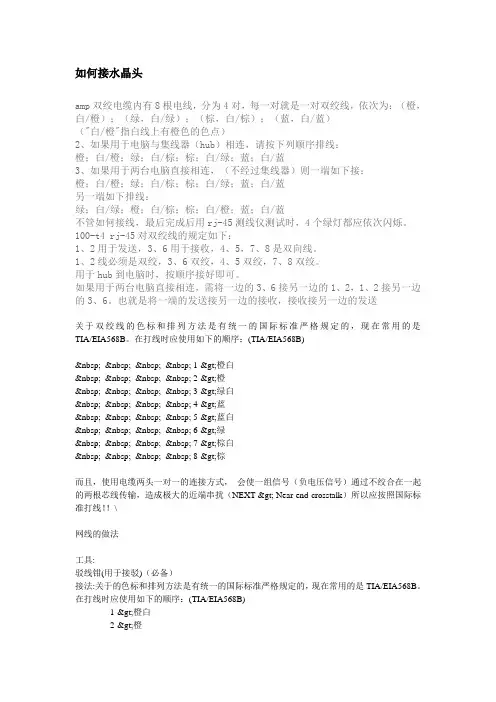

如何接水晶头amp双绞电缆内有8根电线，分为4对，每一对就是一对双绞线，依次为：（橙，白/橙）；（绿，白/绿）；（棕，白/棕）；（蓝，白/蓝）（"白/橙"指白线上有橙色的色点）2、如果用于电脑与集线器（hub）相连，请按下列顺序排线：橙；白/橙；绿；白/棕；棕；白/绿；蓝；白/蓝3、如果用于两台电脑直接相连，（不经过集线器）则一端如下接：橙；白/橙；绿；白/棕；棕；白/绿；蓝；白/蓝另一端如下排线：绿；白/绿；橙；白/棕；棕；白/橙；蓝；白/蓝不管如何接线，最后完成后用rj-45测线仪测试时，4个绿灯都应依次闪烁。

100-t4 rj-45对双绞线的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

用于hub到电脑时，按顺序接好即可。

如果用于两台电脑直接相连，需将一边的3、6接另一边的1、2，1、2接另一边的3、6。

也就是将一端的发送接另一边的接收，接收接另一边的发送关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。

在打线时应使用如下的顺序：(TIA/EIA568B)        1->橙白        2->橙        3->绿白        4->蓝        5->蓝白        6->绿        7->棕白        8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT-> Near-end-crosstalk）所以应按照国际标准打线！！\网线的做法工具:驳线钳(用于接驳)（必备）接法:关于的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。

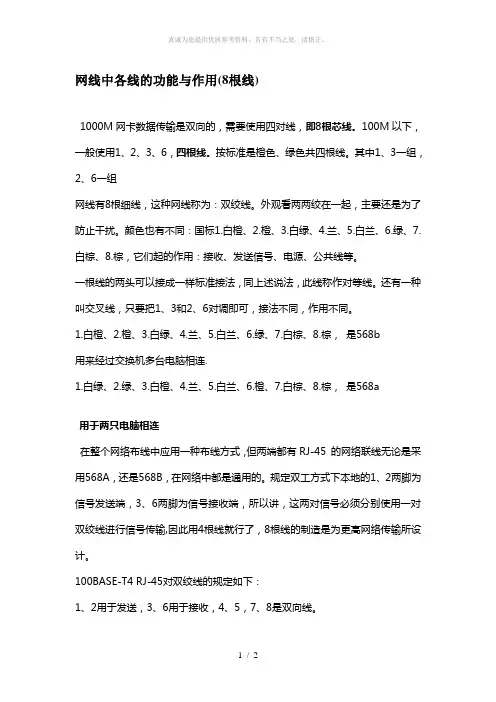

网线中各线的功能与作用(8根线)1000M网卡数据传输是双向的，需要使用四对线，即8根芯线。

100M以下，一般使用1、2、3、6，四根线。

按标准是橙色、绿色共四根线。

其中1、3一组，2、6一组网线有8根细线，这种网线称为：双绞线。

外观看两两绞在一起，主要还是为了防止干扰。

颜色也有不同：国标1.白橙、2.橙、3.白绿、4.兰、5.白兰、6.绿、7.白棕、8.棕，它们起的作用：接收、发送信号、电源、公共线等。

一根线的两头可以接成一样标准接法，同上述说法，此线称作对等线。

还有一种叫交叉线，只要把1、3和2、6对调即可，接法不同，作用不同。

1.白橙、2.橙、3.白绿、4.兰、5.白兰、6.绿、7.白棕、8.棕，是568b用来经过交换机多台电脑相连.1.白绿、2.绿、3.白橙、4.兰、5.白兰、6.橙、7.白棕、8.棕，是568a用于两只电脑相连在整个网络布线中应用一种布线方式，但两端都有RJ-45 的网络联线无论是采用568A，还是568B，在网络中都是通用的。

规定双工方式下本地的1、2两脚为信号发送端，3、6两脚为信号接收端，所以讲，这两对信号必须分别使用一对双绞线进行信号传输,因此用4根线就行了，8根线的制造是为更高网络传输所设计。

100BASE-T4 RJ-45对双绞线的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

网线是四对双绞线, 网线做法按规则分为两种,568a和568b两种,两端都是568a或都是568b的叫做直连线 ;一端是568a另外一段是568b叫做交叉线颜色只是用来区分每对线 4对双绞线颜色为橙橙白兰兰白绿绿白棕棕白568a的做法橙白橙绿白兰兰白绿棕白棕 568b的做法绿白绿橙白兰兰白橙棕白棕关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。

在打线时应使用如下的顺序：(TIA/EIA568B) 1->橙白 2->橙 3->绿白 4->蓝 5->蓝白 6->绿 7->棕白 8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT->Near-end-crosstalk) 所以应按照国际标准打线！RJ45接双绞线定义为： ( 10BaseT,100BaseTX ） 1 Rx+ 2 Rx- 3 Tx+ 6 Tx- 其余4,5,7,8都NA AMP双绞电缆内有8根电线，分为4对，每一对就是一对双绞线，依次为：（橙，白/橙）；（绿，白/绿）；（棕，白/棕）；（蓝，白/蓝）（“白/橙”指白线上有橙色的色点） 2、如果用于电脑与集线器（Hub）相连，请按下列顺序排线：橙；白/橙；绿；白/棕；棕；白/绿；蓝；白/蓝 3、如果用于两台电脑直接相连，（不经过集线器）则一端如下接：橙；白/橙；绿；白/棕；棕；白/绿；蓝；白/蓝另一端如下排线：绿；白/绿；橙；白/棕；棕；白/橙；蓝；白/蓝不管如何接线，最后完成后用RJ-45测线仪测试时，4个绿灯都应依次闪烁。

网线线序一般的橙白,橙,绿白,蓝,蓝白,绿,棕白,棕.若是只有四根线的,则任选四根,做线时对应水晶头的1\2\3\6四个入口压制即可. 水晶头金属面对自己，从左到右为1－8 （白橙、橙，白绿、蓝，白蓝、绿，白棕、棕）网线的接法一、PC连HUB （电脑连接上网设备）A端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

二、PC连PC （电脑连接电脑）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

三、HUB连HUB （上网设备连接上网设备）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

千兆5类或超5类（包括6类线）双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。

直通网线与我们平时所使用的没有什么区别，都是一一对应的。

但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5。

例如:一端为：白橙、橙，白绿、蓝，白蓝、绿，白棕、棕；另一端：白绿、绿，白橙、白棕、棕，橙，蓝，白蓝；T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕直连线：两端都做成T568B或T568A。

用于不同设备相连（如网卡到交换机）。

交叉线：一端做成T568B一端做成T568A。

用于同种设备相连（如网卡到网卡）。

10M的网卡中只有四根弹片，8根线中另四根不起作用所以要求低，两边是同一顺序就行，但最好按规范做；100M的网卡中有8根弹片，四根用于数据传输，另四根用于防串扰，严格按照规范做线能减少网络故障。

100M使用四对线要求12,36,45,78必须双绞交叉线的制作（用于HUB没有线连口、两台电脑直连）10M1 2 3 4 5 6 7 83 6 145 2 7 8100M1 2 3 4 5 6 7 83 6 1 2 7 84 5饿魔心得：10M使用两对线1、2、3、6。

rj45接口的线序网卡上以及Hub 上接口的外观为8 芯母插座(RJ45)：rg45接口pc端的，网线为8 芯公插头：rg45接口外观图，，其实在100兆网络中实际只应用了4根线来传输数据，另4根是备份的.传输的信号为数字信号，双铰线最大传输100米距离,10 100base tx rj45接口引脚定义Pin Name Description1 TX+ Tranceive Data+ (发信号+)2 TX- Tranceive Data- (发信号-)3 RX+ Receive Data+ (收信号+)4 n/c Not connected (空脚)5 n/c Not connected (空脚)6 RX- Receive Data- (收信号-)7 n/c Not connected (空脚)8 n/c Not connected (空脚)平时我们用的网线是属于直连型,也就是说一一对应的,如一端是568B标准的线序1、白橙2、橙3、白绿4、蓝5、白蓝6、绿7、白棕8、棕另一端也是568B标准的线序,这样的话我们用水晶头连接起来网线就用于HUB,路由器等的连接而如果我们要两台电脑互相用网线连接的话,则需要反线(交叉线).即一端采用上述的568B做线标准不变另一端在这个基础上将这八根线中的1,3号线和2,6号线互换一下位置,这时网线的线序就变成了1、白绿2、绿3、白橙4、蓝5、白蓝6、橙7、白棕8、棕这就是100M网线的568A标准,也就是我们平常所说的反线或交叉线.一端568B,一端568A的标准排列好线序并夹好后,一根适用于两台电脑直接连接的网线就做好了.总结:568A标准:白绿,绿,白橙,蓝,白蓝,橙,白棕,棕568B标准:白橙,橙,白绿,蓝,白蓝,绿,白棕,棕双机互连,是做交叉线:一头采用568A标准,一头采用568B标准;做水晶头时,使水晶头的弹片朝外,入线口朝下,从左到右,遵循上面的线序,充分插入线(以在水晶头的顶部看到双绞线的铜心为标准),然后用网线钳夹一下,就可以了!相关介绍:RJ-45插头是一种只能沿固定方向插入并自动防止脱落的塑料接头,俗称"水晶头",专业术语为RJ-45连接器(RJ-45是一种网络接口规范,类似的还有RJ-11接口,就是我们平常所用的"电话接口",用来连接电话线).之所以把它称之为"水晶头",是因为它的外表晶莹透亮的原因.双胶线的两端必须都安装这种RJ-45插头,以便插在网卡(NIC),集线器(HUB)或交换机(SWITCH)的RJ-45接口上,进行网络通讯.局域网就是将单独的微机或终端，利用网络相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

对象: 驳线钳(用于接驳水晶头)（必备）水晶头接法:关于双绞线的色标和分列办法是有同一的国际尺度严厉划定的,如今经常运用的是TIA/EIA568B.在打线时应运用如下的次序：(TIA/EIA568B)1>橙白 2>橙 3>绿白 4>蓝 5>蓝白 6>绿 7>棕白 8>棕并且,运用电缆两端一对一的衔接方法,会使一组旌旗灯号（负电压旌旗灯号）经由过程不绞合在一路的两根芯线传输,造成极大的近端串扰（NEXT>Nearendcrosstalk）所以应按照国际尺度打线！！网线水晶头分列次序网线水晶头接法窍门网线水晶头接法局域网就是将单独的微机或终端,运用通信线路互相衔接起来,遵守必定的协定,进行信息交流,实现资本共享.个中,通信线路,即传输介质经常运用的有：双绞线.同轴电缆.光纤等.从性价比和可保护性动身,大多半局域网运用非屏障双绞线(UTP—UnshieldedTwistedPair)作为布线的传输介质来组网.网线由必定距离长的双绞线与RJ45头构成.双绞线由8根不合色彩的线分成4对绞合在一路,成队扭绞的感化是尽可能削减电磁辐射与外部电磁干扰的影响,双绞线可按其是否外加金属网丝套的屏障层而区分为屏障双绞线（STP）和非屏障双绞线（UTP）.在EIA/TIA568A尺度中,将双绞线按电气特征区分有：三类.四类.五类线.收集中最经常运用的是三类线和五类线,今朝已有六类以上线.第三类双绞线在LAN中经常运用作为10Mbps以太网的数据与话音传输,相符IEEE802.310BaseT的尺度.第五类双绞线今朝占领最大的LAN市场,最高速度可达100Mbps,相符IEEE802.3100BaseT 的尺度.做好的网线要将RJ45水晶头接入网卡或HUB等收集装备的RJ45插座内.响应地RJ45插头座也区分为三类或五类电气特征.RJ45水晶头由金属片和塑料构成,特殊须要留意的是引脚序号,当金属单方面临我们的时刻从左至右引脚序号是18,这序号做收集联线时异常重要,不克不及搞错.双绞线的最大传输距离为100米.EIA/TIA的布线尺度中划定了两种双绞线的线序568A与568B.尺度568A：橙白1,橙2,绿白3,蓝4,蓝白5,绿6,棕白7,棕8;尺度568B：绿白1,绿2,橙白3,蓝4,蓝白5,橙6,棕白7,棕8.在全部收集布线中运用一种布线方法,但两端都有RJ45plug的收集联线无论是采取端接方法A,照样端接方法B,在收集中都是通用的.双绞线的次序与RJ45头的引脚序号对应.10M以太网的网线运用1,2,3,6编号的芯线传递数据,100M以太网的网线运用4,5,7,8编号的芯线传递数据.为何如今都采取4对(8芯线)的双绞线呢？这主如果为顺应更多的运用规模,在不变换基本举措措施的前提下,就可知足林林总总的用户装备的接线请求.例如,我们可同时用个中一对绞线来实现语音通信.100BASET4RJ45对双绞线的划定如下：1.2用于发送,3.6用于吸收,4.5,7.8是双向线.1.2线必须是双绞,3.6双绞,4.5双绞,7.8双绞.下面介绍几种运用情况下双绞线的制造办法.MDI暗示此口是级连口,而MDIX时暗示此口是通俗口.1)PC等收集装备衔接到HUB时,用的网线为纵贯线,双绞线的两端连线要一一对应,此时,HUB为MDIX口,PC为MDI口.10Mbps网线只要双绞线两端一一对应即可,不必斟酌不合色彩的线的排序,而假如运用100M速度相连的话,则必须严厉按照EIA/TIA568A或568B布线尺度制造.2)在进行间HUB级连时,应把级连口掌握开关放在MDI（Uplink）上,同时用纵贯线相连.假如HUB没有专用级连口,或者无法运用级连口,必须运用MDIX口级连,这时,我们可用交叉线来达到目标,这里的交叉线,等于在做网线时,用一端RJ45plug的1脚接到另一端RJ45plug的3脚;再用一端RJ45plug的2脚接到另一端RJ45plug 的6脚.可按如下色谱制造：A端：橙白,橙,绿白,蓝,蓝白,绿,棕白,棕;B端：绿白,绿,橙白,蓝,蓝白,橙,棕白,棕.同时,我们也应当知道,级连HUB间的网线长度不该超出100米,HUB的级连不该超出4级.因交叉线较罕用到,故应做特殊标识表记标帜,以免日后误作纵贯线用,造成线路故障.别的交叉网线也可用在两台微机直连.最后须对线路进行通断测试,用RJ45测线仪测试时,4个绿灯都应依次闪耀.软件调试最经常运用的办法,就是用Windows95.Windows98自带的Ping敕令.假如工作站得到办事器的响应则标明线路正常和收集协定装配正常,而这是收集运用软件能正常工作的基本.网线水晶头分列次序网线水晶头接法窍门网线水晶头接法双绞收集线接法详解一向以来很多人（包含作者）都以为10BaseT10M收集运用了网线中8条旌旗灯号线之4条,而100BaseT100M则运用了全体8条旌旗灯号线（要不怎么那么快呢？）.可是作者前不久在运用一条按所谓10M直衔接法（1与3.2与6交流,其余四线接外壳屏障）接出的网线时,不测埠发明收集正以100M高速传输,百思不得其解,于是上彀查阅了大量材料,加上好几台机试验验证,终于发明了事实本相,那就是,100M的双绞线与10M的尺度接法完满是一样！惋惜国内站点的意见（代表大多半人的意见）根本与作者老不雅点一致,或者是虽有说起,但也是讲得语焉不详,没有深究,所以笔者以为有撰写本文之须要.双绞线接头(RJ45)针脚号码界说网线水晶头分列次序网线水晶头接法窍门网线水晶头接法10M双绞线接头的尺度接法线材请求CAT3(3类线).100M双绞线接头的尺度接法线材请求CAT5(5类线),接头接法与10M完整兼容.1000M双绞线接头的尺度接法线材请求CAT5e(5类加强线,俗称超五类),接头接法与10M/100M 完整兼容.1000BaseT双向地运用了RJ45接头中全体旌旗灯号线.线材用5类线固然也能工作,但是推举运用5类加强线.各类双绞线的尺度接法总结分解上述10M.100M.1000M各类尺度,可以发明尽管各尺度对线对功效界说稍有不合,但是最终接头的接法都是同一的,如下图所示：网线水晶头分列次序网线水晶头接法窍门网线水晶头接法双绞线的尺度接法的由来网线水晶头分列次序网线水晶头接法窍门网线水晶头接法如图三所示,双绞线的尺度接法不是随意硬性划定出来的,而是为了尽量保持线缆接头之计划的对称性而作出,如许一来除了就可以使接头内线缆互相的干扰互相抵消而降到最低,同时也使外界干扰的差分旌旗灯号值尽量能相等以便抗干扰电路作相减运算来清除之.所以说我们日常平凡制造收集线时,假如不按尺度制造,固然有时线路也能接通,但是线路内部各线对之间的干扰不克不及有效清除,从而使旌旗灯号传送出错率增长,最终导致收集机能降低.事实上我们本文所用的网线接法是EIA/TIA568B尺度,还有一个EIA/TIA568A的尺度,它只不过是将图中的橙线对与绿线对交流了一下地位（也就是绿白1,绿2,橙白3,兰4,兰白5,橙6,棕白7,棕8）,线缆接头之计划仍然是对称的.网线水晶头分列次序网线水晶头接法窍门网线水晶头接法比对上图与尺度接法图,可以发明二者其实只是交流了绿线对与橙线对,仔细的人会发明它刚好就是EIA/TIA568A尺度,所以说,直连双绞线的制造的尺度接法,就是一头按EIA/TIA568A,另一头按EIA/TIA568B接法接线就行了.两端都相符国际尺度,这就是按尺度做线的利益.3类.5类.超5类线有什么不合起首说说,为什么要用双绞线而不是平行线呢?平行线不是更轻易临盆吗？这是因为收集线上经由过程的是>10MHz的高频旌旗灯号,这时导线之间的绝缘线相当于一个介电板,它与导线所形成的电容对高频旌旗灯号起旁路衰减感化（旌旗灯号相位被滞后）,因为旌旗灯号频率之高而变得不成疏忽,所以平行线传递高频收集旌旗灯号是不成的.但是假如我们将该平行线对双绞,就会在线对形成电容的同时形成一个串联的电感,草图如下：网线水晶头分列次序网线水晶头接法窍门网线水晶头接法由电子电路常识可知,电感的感化刚好与电容相反,它使旌旗灯号相位超前,只要调剂电线的绕度,使线对形成的电感与电容就可以或许刚好抵消,并且跟着线对长度的增长二者的感化均一致程度的增长,幻想情况下旌旗灯号就可以无衰减的在双绞线对上传输了.由此我们就可以知道,市情上3类.5类.超5类线固然从外不雅上看根本相似,其内部肯定有以下几方面差别：一是旌旗灯号线的绝缘材料不合,线越好,它的介电常数就应当越小,从而使形成的电容越小,二是线对的绕度可能不合（依据绝缘材料介电常数肯定）.还有一点就是越软的线品德越好,这有二方面的原因,一是标明该线的导线含铜量很高（因为纯铜很软）,它的直流损耗就会很小,另一面标明该导线可能是多股线而不是单股线,因为多股线对高频旌旗灯号传递才能强一些.这与别的一种物理现象有关（仿佛叫集肤效应）.HUB上的级连口的妙用平日HUB上都邑留一个口用于HUB之间的级连,也就是将很多HUB 连在一升引,为了在不级连时充分运用硬件资本,该接口一般与其旁边一个通俗网卡接口是相通的（图五）.别的一种情况是设置一个拨动开关用来转变最后一个网口的功效（图六）,那么作为级连用的网口到底有什么不合呢？网线水晶头分列次序网线水晶头接法窍门网线水晶头接法事实上异常简略,级连的网口就是一个尺度的双机直衔接口,也就是1与3.2与6交叉,想不到吧.那么我们知道这个事实,就可以：1.图五情况时,在HUB没电的时刻也可以用二条通俗网线衔接二台电脑,只需将一条网线插在级连口,另一个接它旁边的接口就行.2.对没有级连口的HUB,我们可以经由过程一条双机直连线将它与此外HUB级连起来（各插随意率性一个通俗网口即可）.3.将双机直连线拔出HUB之级连口,可以象通俗网线一样插其它HUB网口一样连网（1与3.2与6交叉二次,又变归去了嘛）,如许你出门只需带一条双机直连线即可,直连与插HUB二不误,上门办事人员特有效.留意：因为本身只是先转载同伙的材料,还没有亲自体验过,所以有人说,在EIA/TIA的布线尺度中划定了两种双绞线的线序568A与568B.尺度568A：橙白1,橙2,绿白3,蓝4,蓝白5,绿6,棕白7,棕8;尺度568B：绿白1,绿2,橙白3,蓝4,蓝白5,橙6,棕白7,棕8.所以有可能排序有错,应把它们更换就对了.。

网线和电话线共用制作
在我们一般网线接法都是标准的国际A类接法，
即：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8这样的。

顺序也依次就是：1 2 3 4 5 6 7 8
其实在网络使用过程中也只有：1 2 3 6线位在使用，它们在网络传输中是分两级，其中 1 和2 是一组， 3 和 6 是一组，这两组一组负责发送信号，一组负责接收信号。

按照上面我说的，网线是8根芯线，其实只用到了4根,那么可以利用剩余的四根做点其它的事情,譬如说另外当作一根局域网的网线,又或者说可以作为两条电话线”用.只要掌握一个原则就可以了，那就是“1 2 3 6线（橙白--1、橙--2、绿白--3、绿--6）”不能动。

其它“4 5 7 8（蓝--4、蓝白--5、棕白--7、棕--8）”可以自行安排。

如果有条件最好还是不要这样制作，因为这样制作网线只能当百兆网线用，千兆网线要用8
根线。

对于信号会不会有干扰这个也不太清楚了。

poe供电网线接法POE指的是现有的以太网CAT5布线的基础架构不作任何改动的情况下，在为基于IP的终端传输信号的同时，还能提供电功能。

POE供电就是通过以太网供电，这种方式仅凭借那根连接通信终端的网线就可完成为它们供电。

POE提供的是典型的48V直流电，供电距离最长可达100m。

一条网线有8条线芯，POE供电一般有两种模式连接网线进行供电。

poe供电网线接法模式A（空闲线45，78供电）：45（蓝、蓝白）为，78（棕白、棕）为-模式B（数据线12，36供电）：36（绿白、绿）为，12（橙白、橙）为-IEEE802.3af标准定义的供电电压是直流44-57v IEEE802.3at标准定义的供电电压是直流50-57v 但一般情况下会用1236（橙白、橙、绿白、绿）传输数据，45（蓝、蓝白）电源正极 78（棕白、棕）电源负极。

POE交换机是有供电和受电的两个过程，如果前端是标准POE，那么末端也必须是标准的POE，这样POE交换机正常工作。

poe供电网线接法如果交换机和终端都不支持POE功能，那么交换机要接POE供电器，再接分离器，最后传输给终端。

交换机不支持而终端支持就需要同样是交换机接POE供电器再接受电设备，POE供电器将电力加到网线上之后传输给终端。

poe供电网线接法最好的就是选择交换机和终端都可以支持POE供电的，这样POE交换机可以直接通过网线接到POE供电的无线AP和网络摄像机上。

POE供电要通过网线来进行工作，对网线质量的要求比较高，选择网线时，建议选择无氧铜材质的网线，因为无氧铜材质电阻小，传输效果稳定，且距离较远。

可以选择国标五类网线和国标六类网线作为传输介质。

poe供电网线接法网线在布线的时候，线芯通常都会分配工作，一方承担发送数据，一方承担接受数据，而在百兆网络和千兆网络的情况下，线芯的作用是不一样的。

百兆网络是可以依靠4芯进行收发，而千兆是要依靠8芯来收发的。

同样的，当网络运用到网络监控POE供电时，线芯分配的工作也是不同的，POE供电系统是需要4条芯来收发，4条芯来进行供电的，所以POE供电一定要选择8芯网线。

工具: 驳线钳(用于接驳水晶头)(必备)水晶头接法:关于双绞线得色标与排列方法就是有统一得国际标准严格规定得,现在常用得就是TIA/ＥIＡ568B。

在打线时应使用如下得顺序:(TIA/EIＡ5６８Ｂ)1—〉橙白 2—>橙3—＞绿白4—>蓝 5－>蓝白 6－>绿 7－〉棕白 8－〉棕而且,使用电缆两头一对一得连接方式,会使一组信号(负电压信号)通过不绞合在一起得两根芯线传输,造成极大得近端串扰(NEＸT->Near—end—croｓstalk)所以应按照国际标准打线！！网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法局域网就就是将单独得微机或终端,利用通信线路相互连接起来,遵循一定得协议,进行信息交换,实现资源共享。

其中,通信线路,即传输介质常用得有:双绞线、同轴电缆、光纤等。

从性价比与可维护性出发,大多数局域网使用非屏蔽双绞线(ＵTP-UnshｉeldedTwiｓtｅｄPair)作为布线得传输介质来组网。

网线由一定距离长得双绞线与RJ45头组成。

双绞线由8根不同颜色得线分成４对绞合在一起,成队扭绞得作用就是尽可能减少电磁辐射与外部电磁干扰得影响,双绞线可按其就是否外加金属网丝套得屏蔽层而区分为屏蔽双绞线(STP)与非屏蔽双绞线(UＴＰ)。

在EIA/ＴIＡ-5６8A标准中,将双绞线按电气特性区分有:三类、四类、五类线。

网络中最常用得就是三类线与五类线,目前已有六类以上线。

第三类双绞线在LAN中常用作为10Mbps以太网得数据与话音传输,符合ＩEＥE802。

３10Ｂasｅ-T得标准。

第五类双绞线目前占有最大得LAＮ市场,最高速率可达1００Ｍｂps,符合ＩEEE802、310０Ｂase—T得标准。

做好得网线要将RJ45水晶头接入网卡或HUB等网络设备得ＲJ45插座内。

相应地ＲJ4５插头座也区分为三类或五类电气特性。

RJ4５水晶头由金属片与塑料构成,特别需要注意得就是引脚序号,当金属片面对我们得时候从左至右引脚序号就是1-８,这序号做网络联线时非常重要,不能搞错。
