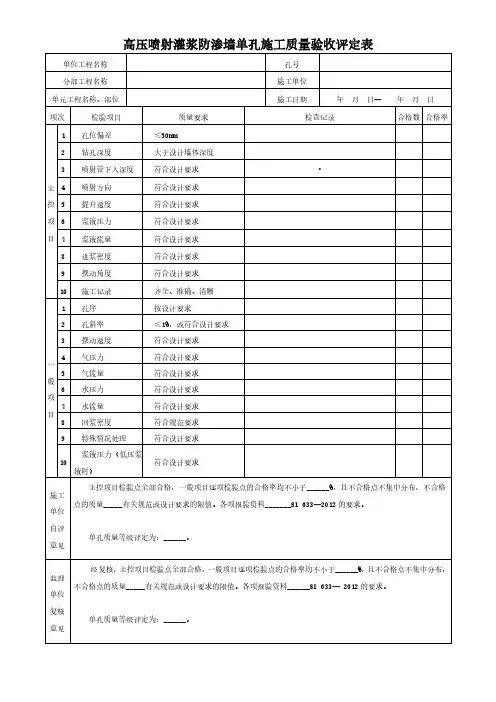

高压喷射灌浆防渗墙单孔施工质量验收评定表

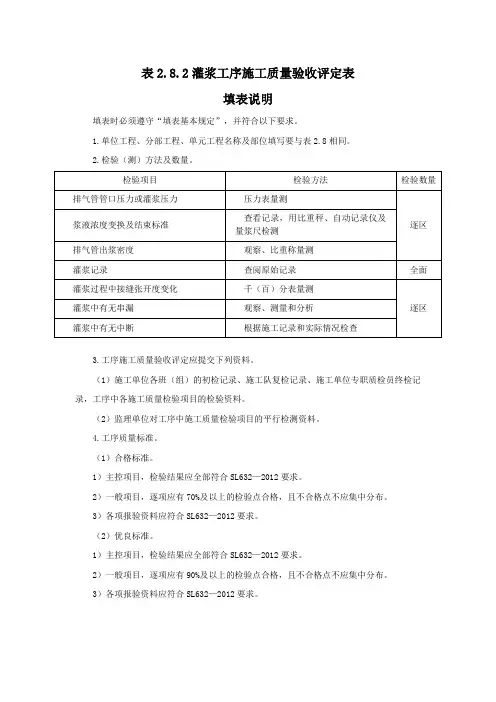

表2.8.2灌浆工序施工质量验收评定表
填表说明
填表时必须遵守“填表基本规定”，并符合以下要求。

1.单位工程、分部工程、单元工程名称及部位填写要与表
2.8相同。

2.检验（测）方法及数量。

3.工序施工质量验收评定应提交下列资料。

（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料。

（2）监理单位对工序中施工质量检验项目的平行检测资料。

4.工序质量标准。

（1）合格标准。

1）主控项目，检验结果应全部符合SL632—2012要求。

2）一般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中分布。

3）各项报验资料应符合SL632—2012要求。

（2）优良标准。

1）主控项目，检验结果应全部符合SL632—2012要求。

2）一般项目，逐项应有90%及以上的检验点合格，且不合格点不应集中分布。

3）各项报验资料应符合SL632—2012要求。

水利水电工程
表2.8.2 灌浆工序施工质量验收评定表。

灌浆工程
表4101 岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表表4102 岩石地基固结灌浆单孔及单元工程施工质量验收评定表表4103隧洞回填灌浆单孔及单元工程施工质量验收评定表
表4103钢衬接触单孔及灌浆单元工程施工质量验收评定表
表4101岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表
表4101.1岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表
表4101.2岩石地基帷幕灌浆单孔灌浆工序施工质量验收评定表
表4102岩石地基固结灌浆单孔及单元工程施工质量验收评定表
表4102.1岩石地基固结灌浆单孔钻孔工序施工质量验收评定表
表4102.2岩石地基固结灌浆单孔灌浆工序施工质量验收评定表
表4103隧洞回填灌浆单孔及单元工程施工质量验收评定表
表4103.1隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表
表4103.2隧洞回填灌浆单孔灌浆工序施工质量验收评定表
表4104钢衬接触单孔及灌浆单元工程施工质量验收评定表
表4104.1钢衬接触单孔钻孔工序施工质量验收评定表
表4104.2钢衬接触单孔灌浆工序施工质量验收评定表。

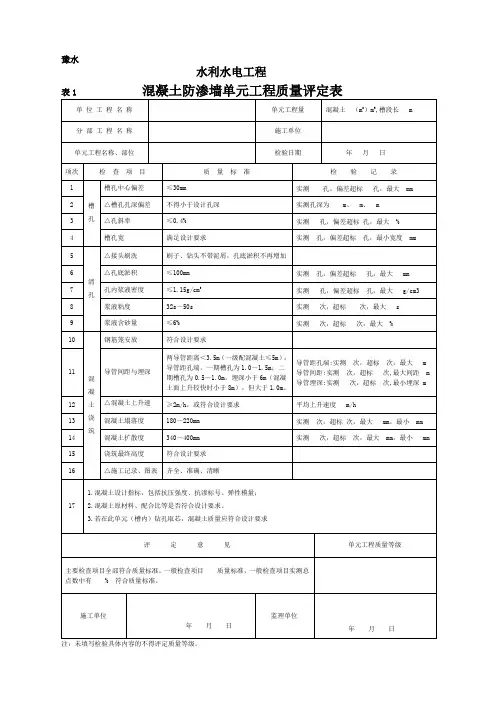

豫水水利水电工程表1混凝土防渗墙单元工程质量评定表注：未填写检验具体内容的不得评定质量等级。

填表说明填表时必须遵守“填表基本规则”，并符合以下要求：1、单元工程划分：以每一槽孔为一个单元工程。

2、单元工程量：本单元混凝土体积（m 3）及单元槽段长度L X（m）。

3、填表依据：本表依据附表1至附表11防渗墙工程的施工记录填写。

施工单位务必作好施工记录，监理单位要认真检查。

如单元工程划分为重要隐蔽单元工程，项目法人、设计、工程运行管理（施工阶段已经有时）单位应与施工、监理单位组成联合小组，共同检查核定其质量等级并填写签证表。

4、检查项目项次2、4、10、12、15的质量标准栏中有设计要求，须填写设计具体要求，如内容较多应另附页。

项次17必须填写检查结果。

混凝土芯结构、表面情况、混凝土抗压强度、抗渗标号、弹性模量必须符合设计标准，强度保证率在80%以上。

5、单元工程质量标准：在槽孔的主要检查（测）项目符合质量标准的前提下，凡其它检查项目基本符合质量标准，且其它检测项目有70%及以上符合质量标准的，评为“合格”；凡其它检查项目全部符合质量标准，且其它检测项目有90%及以上符合质量标准的，评为“优良”。

表1-附表1防渗墙工程冲击钻机造孔班报单元工程名称及部位: 施工单位：钻机类型：槽孔编号：单孔编号：第页施工机组：接班孔深： m 交班孔深： m 班次：年月日时至月日时机长：班长：记录员：表1-附表2 防渗墙工程抓斗挖槽机造孔班报单元工程名称及部位: 施工单位：抓斗型号：抓斗宽度： mm 槽孔编号：施工机组：接班孔深： m 交班孔深： m 年月日时机长：班长：记录员：表1-附表3 防渗墙单孔（槽）基岩／相对不透水层鉴定表单元工程名称及部位: 槽孔编号：单孔编号：施工单位：施工机组：中心桩号：表1-附表4单元工程名称及部位: 槽孔编号: 槽孔长度: m检查孔位: 桅杆高： m 检查方法:施工单位: 施工机组：检查时间：年月日机长：质检员：记录员：监理工程师：注：上游方向偏差为正值，下游方向偏差为负值，面向下游左偏差为正值，右偏差为负值。

施工质量验收评定表填表要求
填表时必须遵守“填表基本规定”，并应符合下列要求：
1．单位工程、分部工程、单元工程名称及部位填写应相同。

2．各检验项目的检验方法及检验数量按表C-19的要求执行。

3．单孔施工质量验收评定应提交下列资料：
（1）施工单位各班（组）初检记录、施工队复检记录、施工单位专职质检员终检记录，各施工质量检验项目的检验资料，施工中的见证取样检验及记录结果资料。

（2）监理单位对各施工质量检验项目的平行检测资料。

4．单孔施工质量标准：
（1）合格等级标准：
1）主控项目，检验结果应全部符合SL 633—2012的要求。

2）一般项目，应逐项有70%及以上的检验点合格，且不合格点不应集中分布，不合格点的质量不应超出有关规范或设计要求的限值。

3）各项报验资料应符合SL 633—2012的要求。

（2）优良等级标准：
1）主控项目，检验结果应全部符合SL 633—2012的要求。

2）一般项目，应逐项有90%及以上的检验点合格，且不合格点不应集中分布，不合格点的质量不应超出有关规范或设计要求的限值。

3）各项报验资料应符合SL 633—2012的要求。

表3.5.2隧洞回填灌浆单孔灌浆工序
施工质量验收评定表
填表说明
填表时必须遵守“填表基本规定”，并符合以下要求。

1.单位工程、分部工程、单元工程名称及部位填写要与表3.1相同。

2.检验（测）方法及数量。

3.工序施工质量验收评定应提交下列资料。

（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料，施工中的见证取样检验及记录结果资料。

（2）监理单位对工序中施工质量检验项目的平行检测资料。

4.工序质量标准。

（1）合格标准。

1）主控项目，检验结果应全部符合SL633—2012的要求。

2）一般项目，应逐项有70%及以上的检验点合格，不合格点不应集中分布，且不合格点的质量不应超出有关规范或设计要求的限值。

3）各项报验资料应符合SL633—2012的要求。

（2）优良标准。

1）主控项目，检验结果应全部符合SL633—2012的要求。

2）一般项目，应逐项有90%及以上的检验点合格，不合格点不应集中分布，且不合格点的质量不应超出有关规范或设计要求的限值。

3）各项报验资料应符合SL633—2012的要求。

水利水电工程
表3.5.2 隧洞回填灌浆单孔灌浆工序施工质量验收评定表。
