多用电表的原理

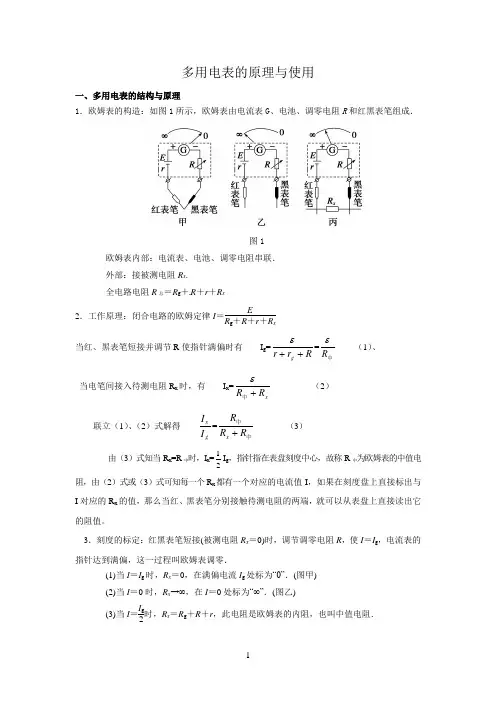

多用电表的原理与使用一、多用电表的结构与原理1．欧姆表的构造：如图1所示，欧姆表由电流表G 、电池、调零电阻R 和红黑表笔组成．图1欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻R x .全电路电阻R 总＝R g ＋R ＋r ＋R x2．工作原理：闭合电路的欧姆定律I ＝E R g ＋R ＋r ＋R x当红、黑表笔短接并调节R 使指针满偏时有 I g =R r r g ++ε=中R ε （1）、 当电笔间接入待测电阻R x 时，有 I x =xR R +中ε（2） 联立（1）、（2）式解得 g x I I =中中R R R x + （3） 由（3）式知当R x =R 中时，I x =21I g ，指针指在表盘刻度中心，故称R 中为欧姆表的中值电阻，由（2）式或（3）式可知每一个R x 都有一个对应的电流值I ，如果在刻度盘上直接标出与I 对应的R x 的值，那么当红、黑表笔分别接触待测电阻的两端，就可以从表盘上直接读出它的阻值。

3．刻度的标定：红黑表笔短接(被测电阻R x ＝0)时，调节调零电阻R ，使I ＝I g ，电流表的指针达到满偏，这一过程叫欧姆表调零．(1)当I ＝I g 时，R x ＝0，在满偏电流I g 处标为“0”．(图甲)(2)当I ＝0时，R x →∞，在I ＝0处标为“∞”．(图乙)(3)当I ＝I g 2时，R x ＝R g ＋R ＋r ，此电阻是欧姆表的内阻，也叫中值电阻．由于电流和电阻的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度是不均匀的，电阻的零刻度在电流满刻度处。

4、多用电表1）．表盘：多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．外形如图2所示：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程．另外，还有欧姆表的调零旋钮、指针定位螺丝和测试笔的插孔．由于多用电表的测量项目和量程比较多，而表盘的 空间有限，所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标度，如图中的第二行就是交、直流电流和直流电压共用的标度．2）．挡位：如图3所示，其中1、2为电流测量端，3、4为电压测量端，5为电阻测量端，测量时，黑表笔插入“－”插孔，红表笔插入“＋”插孔，并通过选择开关接入与待测量相对应的测量端．图3二、欧姆表操作步骤1．机械调零，用小螺丝刀旋动定位螺丝使指针指在左端电流零刻度处，并将红、黑表笔分别接入“+”、“-”插孔。

多用电表原理多用电表原理一、概述多用电表是一种电力测量仪器，广泛应用于各种场合的电能计量。

其主要原理是通过对电路中的电流和电压进行测量，计算出所消耗的电能。

二、多用电表的组成1. 机械部分：包括表壳、转盘等部件，用于显示读数。

2. 电路部分：包括测量电流和电压的传感器、信号放大器、数字处理器等部件。

3. 通讯接口：用于将测量结果传输给计算机或其他设备。

三、多用电表的工作原理1. 传感器测量电流和电压多用电表中的传感器主要有两种类型：磁性传感器和霍尔效应传感器。

磁性传感器利用磁场对导体所产生的力来测量电流，而霍尔效应传感器则利用半导体材料在磁场中产生的霍尔效应来测量电流。

在实际使用中，通常会根据需要选择不同类型的传感器。

2. 信号放大与数字处理经过传感器测量后得到的信号需要经过放大和数字处理才能得到准确的读数。

信号放大器主要用于放大传感器输出的微弱信号，使其能够被数字处理器处理。

数字处理器则将放大后的信号进行数字化处理，并通过算法计算出电能的消耗量。

3. 通讯接口传输数据多用电表通常会配备通讯接口，用于将测量结果传输给计算机或其他设备。

通过通讯接口，可以实现对多个电表的集中管理和监控。

四、多用电表的应用场景1. 工业生产：在工业生产中，多用电表可以用于测量各种设备和机器所消耗的电能，从而掌握设备运行情况并进行节能管理。

2. 商业建筑：在商业建筑中，多用电表可以用于测量整栋建筑物的总能耗和各个区域的分项能耗，从而为节能管理提供数据支持。

3. 居民家庭：在居民家庭中，多用电表可以用于测量各种家电和照明设备所消耗的电能，并提供详细的分项统计数据，帮助家庭用户实现节能减排。

五、总结通过上述分析可知，多用电表是一种基于传感器、信号放大和数字处理等技术原理构成的电力测量仪器。

其应用范围广泛，可以用于工业生产、商业建筑和居民家庭等多个场合。

在实际使用中，需要根据具体情况选择不同类型的传感器，并结合数字处理算法进行精确的测量和数据处理，以实现有效的节能管理和减排措施。

多用电表原理图及解释多用电表是一种用来测量电路中各种电参数的仪器，它可以测量电压、电流、电阻等多种电学量。

多用电表的原理图及解释如下：1. 电压测量原理。

多用电表在测量电压时，通过内部的电压测量电路，将待测电压与内部的电压进行比较，从而得到待测电压的数值。

在测量直流电压时，多用电表的原理图中会有一个电压分压电路，通过分压电路将待测电压降低到可测范围内，然后再进行测量。

在测量交流电压时，多用电表内部会有一个整流电路，将交流电压转换为直流电压后再进行测量。

2. 电流测量原理。

多用电表在测量电流时，通过内部的电流测量电路，将待测电流引入测量回路中，然后通过电流测量电路将电流转换为可测范围内的电压信号，最后再进行电压测量得到电流数值。

在测量直流电流时，多用电表的原理图中会有一个电流测量回路，通过电流测量回路将待测电流转换为电压信号，然后再进行测量。

在测量交流电流时，多用电表内部会有一个交流电流传感器，将交流电流转换为直流电压信号后再进行测量。

3. 电阻测量原理。

多用电表在测量电阻时，通过内部的电阻测量电路，将待测电阻接入测量回路中，然后通过电阻测量电路对待测电阻进行测量。

在测量电阻时，多用电表会给待测电阻加上一个已知的电压，然后通过测量电路测量待测电阻两端的电压，从而得到电阻数值。

4. 其他功能原理。

除了电压、电流、电阻的测量外，多用电表还具有其他功能，如测试二极管、三极管、电容等。

在进行这些测试时，多用电表会通过不同的测试回路将待测元件的特性转换为电压信号，然后再进行测量。

总结：多用电表是一种功能强大的电学量测量仪器，通过内部的各种测量回路和传感器，可以实现对电路中各种电参数的准确测量。

掌握多用电表的原理图及解释，有助于对多用电表的使用和维护有更深入的理解。

多用电表的原理与使用一、多用电表的结构与原理1．欧姆表的构造：如图1所示，欧姆表由电流表G 、电池、调零电阻R 和红黑表笔组成．图1欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻R x .全电路电阻R 总＝R g ＋R ＋r ＋R x2．工作原理：闭合电路的欧姆定律I ＝ER g ＋R ＋r ＋R x当红、黑表笔短接并调节R 使指针满偏时有 I g =R r r g ++ε=中R ε （1）、 当电笔间接入待测电阻R x 时，有 I x =xR R +中ε（2） 联立（1）、（2）式解得 g x I I =中中R R R x + （3） 由（3）式知当R x =R 中时，I x =21I g ，指针指在表盘刻度中心，故称R 中为欧姆表的中值电阻，由（2）式或（3）式可知每一个R x 都有一个对应的电流值I ，如果在刻度盘上直接标出与I 对应的R x 的值，那么当红、黑表笔分别接触待测电阻的两端，就可以从表盘上直接读出它的阻值。

3．刻度的标定：红黑表笔短接(被测电阻R x ＝0)时，调节调零电阻R ，使I ＝I g ，电流表的指针达到满偏，这一过程叫欧姆表调零．(1)当I ＝I g 时，R x ＝0，在满偏电流I g 处标为“0”．(图甲)(2)当I ＝0时，R x →∞，在I ＝0处标为“∞”．(图乙)(3)当I ＝I g 2时，R x ＝R g ＋R ＋r ，此电阻是欧姆表的内阻，也叫中值电阻． 由于电流和电阻的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度是不均匀的，电阻的零刻度在电流满刻度处。

4、多用电表1）．表盘：多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．外形如图2所示：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程．另外，还有欧姆表的调零旋钮、指针定位螺丝和测试笔的插孔．由于多用电表的测量项目和量程比较多，而表盘的图2空间有限，所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标度，如图中的第二行就是交、直流电流和直流电压共用的标度．2）．挡位：如图3所示，其中1、2为电流测量端，3、4为电压测量端，5为电阻测量端，测量时，黑表笔插入“－”插孔，红表笔插入“＋”插孔，并通过选择开关接入与待测量相对应的测量端．图3二、欧姆表操作步骤1．机械调零，用小螺丝刀旋动定位螺丝使指针指在左端电流零刻度处，并将红、黑表笔分别接入“+”、“-”插孔。

1.多用电表的原理(1)多用电表的用途：在直流电源电路中，测量电路某两点的电压用，测量电路中的电流用，多用电表又叫万用表，是一种集测量与电压、和电阻等功能于一体的测量仪器.(2)多用电表的原理：如图是多用电表电路图.①多用电表的核心是一只直流灵敏电流计G(即表头)、电阻与拨动转换开关等部分组成.②将选择开关拨至触点1或2为直流测量端.③将选择开关拨至触点3或4为直流测量端.④将选择开关拨至触点5为测量端.(3)多用电表的电压挡、电流挡和欧姆挡①多用电表测直流电流和电压，同电流表和电压表的原理相同，实质就是采用并联电阻分流和串联电阻分压的原理.注意读数时要读取跟选择开关挡位相对应的刻度值.②多用电表电阻挡(欧姆档)测电阻的设计原理是闭合电路欧姆定律.如图所示，R6为可变电阻，(R5+R6)=R，为调零电阻.当待测电阻Rx 接入公共端和测量端5后，形成闭合电路，可以根据Rx与电路电流I 的关系将刻度盘上的电流值改为电阻值，即可得到待测电阻Rx的阻值.I当未接入电阻时(断路状态，Rx)电流I=0，指针不偏转，表盘最左端指示电阻为处.II当两表笔直接相连时(短路状态，Rx=0)电流I为满偏电流，指针指到值，表盘最右端指示电阻为0处.2.多用电表的表面结构:如图所示.(1)上半部分为表盘，共有三条刻度线.①最上面的刻度线的左端标有，右端标有0，是用于测电阻的.②中间的刻度线是用于测直流电流和直流电压的,其刻度是分布均匀的.③最下面一条刻度线左侧标有是用于测交流电压的，其刻度是不均匀的.(2)下半部分为选择开关，周围标有测量功能的区域和量程.将多用电表的选择开关旋转到电流挡，多用电表就测量电流;当选择开关旋转到其他功能区域时，就可测量电压或电阻.(3)多用电表表面还有一对正、负插孔.红表笔插+插孔，黑表笔插-插孔,插孔上面的旋钮叫欧姆调零，用它可进行电阻调零，另外，在表盘和选择开关之间还有一个机械调零,用它可以进行机械调零，即旋转该调零螺丝，可使指针(在不接入电路中时)指在左端0刻线.注意：多用电表测电阻时，使用表内的干电池做电源，并且红表笔接欧姆表内部电源负极，黑表笔接内部电源的正极.3.练习使用多用电表(1)准备①观察多用电表的外形，认识选择开关的测量项目及量程;②检查多用电表的指针是否停在表盘刻度左端的零位置.若不指零，则可用小螺丝刀调整机械调零旋钮使指针指零;③将红、黑表笔分别插入+、-插孔;(2)测电压①将选择开关置于直流电压2.5V挡，测干电池的电压;②将选择开关置于交流电压250V挡，测220V的交流电压;(3)测电流：将选择开关置于直流电流挡，测量1直流电路的电流;(4)测电阻①将选择开关置于欧姆表的挡，短接红、黑表笔，转动调整欧姆零点的旋钮，使指针指向欧姆表刻度的零位置.②将两表笔分别接触几欧、几十欧的定值电阻两端，读出欧姆表指示的电阻数值，并与标准值比较，然后断开表笔.4.欧姆表测电阻的一般步骤：机械调零估计被测电阻大小，选好挡位，进行欧姆调零，试测电阻大小若指针的偏角太大，说明所选的挡位较大，应换成低倍率的挡位，反之，则要换成高挡位换挡后再次进行调零，进行测量，记录数据测量结束后，应把开关旋到OFF挡，或交流电压挡.5.使用多用电表的注意事项(1)多用电表在使用前，一定要观察指针是否指向电流的零刻度.若有偏差，应调整机械零点;(2)合理选择电流、电压挡的量程，使指针尽可能指在表盘中央附近;(3)测电阻时，待测电阻要与别的元件断开，切不要用手接触表笔;(4)欧姆表档位的选择：欧姆表两表笔断开时，指针指在，两表笔短接时，指针指在0，理论上讲0～的电阻都可以测量，但由于刻度的不均匀，读数误差很大，例如在指针偏角较小时，刻度盘数值很密，根本无法读数.欧姆表指针指在中值附近时比较精确.所以测量时应选择合适的档位，使指针偏转在中值附近时再读数;(5)换用欧姆档的量程时，一定要重新调整欧姆零点;(6)要用欧姆档读数时，注意乘以选择开关所指的倍数;(7)实验完毕，将表笔从插孔中拔出，并将选择开关置于OFF挡或交流电压挡.长期不用，应将多用电表中的电池取出.。

多用电表的原理1.结构：多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．外形如图所示，上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程．另外，还有欧姆表的调零旋钮，机械调零旋钮和测试笔的插孔．由于多用表的测量项目和量程比较多，而表盘的空间有限，所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标度，如图中的第二行就是交、直流电压和直流电流共用的标度．2．挡位如图所示，多用电表是由一只小量程的电流表与若干元件组成的，每进行一种测量时，只使用其中一部分电路，其他部分不起作用．(1)当S接通1或2时，表头与电阻并联，所以1、2为电流挡，由于并联阻值的大小不同，量程也不同，______的量程较大．(2)当S接通3或4时，接通内部电源，此时为欧姆挡，______的倍率高．(3)当S接通5或6时，表头与电阻串联，此时为电压挡，由于串联的阻值不同，______的量程大．3．多用电表欧姆挡(1)原理：欧姆挡是根据闭合电路的欧姆定律制成的，它的原理如图所示．电阻R是可变电阻，也叫________电阻．①当红、黑表笔相接时(图甲)，相当于被测电阻R x＝0，调节R的阻值，使Er＋Rg＋R＝Ig，则表头的指针指到满偏刻度，所以刻度盘上指针指在满偏处定为刻度的零点．r＋Rg＋R是欧姆表的________．②当红、黑表笔不接触时(图乙)相当于被测电阻R x＝∞，电流表中没有电流，表头的指针不偏转，此时指针所指的位置是示数为“______”点．③当红、黑表笔间接入被测电阻R x时(图丙)，通过表头的电流I＝Er＋Rg＋R＋R x，改变R x，电流I随着改变，每个R x值都对应一个电流值，在刻度盘上直接标出与I值对应的R x值，就可以从刻度盘上直接读出被测电阻的阻值．(2)中值电阻与刻度盘特点当R x＝r＋Rg＋R时，I x＝______________，指针指在表盘刻度中心，所以欧姆表的内阻等于中值电阻．由于电流和电阻的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度是________的，电阻的零刻度在电流满刻度处．多用电表的使用一、准备1．观察多用电表的外形，认识选择开关的测量项目及量程．2．检查多用电表的指针是否停在表盘刻度左端的零位置．若不指零，则可用小螺丝刀调整______________使指针指零．3．将红、黑表笔分别插入“＋”“－”插孔．二、测电压和电流4．将选择开关置于直流电压________挡，测1.5 V干电池的电压．5．将选择开关置于交流电压________挡，测220 V的交流电压．6．将选择开关置于直流电流________挡，测量1.5 V干电池与200 Ω电阻串联回路的电流．三、测电阻7．将选择开关置于欧姆表的“×1”挡，短接红、黑表笔，转动欧姆调零旋钮，使指针指向__________________．8．将两表笔分别接触几欧、几十欧的定值电阻两端，读出欧姆表指示的电阻数值，并与标准值比较，然后断开表笔．9．将选择开关置于欧姆挡的“×100”挡，______________，然后测定几百欧、几千欧的电阻，并将测定值与标准值进行比较．10．选择适当的量程，测定灯泡、电炉丝和人体的电阻．11．实验完毕，将表笔从插孔中拔出，并将选择开关置于____________________________．注意事项1．欧姆表刻度盘不同于电压、电流刻度盘(1)左∞右0：电阻无限大与电流、电压零重合，电阻零与电流、电压最大刻度重合．(2)刻度不均匀：左密右疏．(3)欧姆挡是倍率挡，即读出的示数再乘以挡上的倍率．电流、电压挡是量程范围挡．(4)欧姆表的读数：待测电阻的阻值应为表盘读数乘以倍率．为了减小读数误差，指针应指在表盘13到23的部分，即中央刻度附近．2．多用电表使用的“七大注意”(1)使用前要机械调零．(2)两表笔在使用时，电流总是“红入”、“黑出”．(3)选择开关的功能区域，要分清是测电压、电流、电阻，还要分清是交流还是直流．(4)电压、电流挡为量程范围，欧姆挡为倍率．(5)刻度线有三条：上为电阻专用，中间为电流、电压、交流、直流共用，下为交流2.5 V专用．(6)测电阻时①选挡接着调零；②换挡重新调零；③示数要乘倍率；④待测电阻与电路、电源一定断开；⑤指针指在中值附近．使用完毕，选择开关要置于“OFF”挡或交流电压最高挡练习1．多用电表表头的示意图如图所示．在正确操作的情况下：(1)若选择开关的位置如箭头a所示，则测量的物理量是________，测量结果为________．(2)若选择开关的位置如箭头b所示，则测量的物理量是________，测量结果为________．(3)若选择开关的位置如箭头c所示，则测量的物理量是________，测量结果为________．(4)若选择开关的位置如箭头c所示，正确操作后发现指针的偏转角很小，那么接下来的正确操作步骤应该为：_____________________.(5)全部测量结束后，应将选择开关拨到________挡或者________．(6)无论用多用电表进行何种测量(限于直流)，电流都应该从________色表笔经________插孔流入电表．2．(2010·泉州模拟)一位同学使用多用电表测电阻，它在实验中的主要步骤如下：(1)把选择开关拨到“×10”的欧姆挡上；(2)把表笔插入测试笔插孔中，先把两表笔相接触，旋转调零旋钮，使指针指在零处；(3)把两表笔分别与待测电阻的两端相接，发现这时指针偏转角度较小；(4)换用“×100”欧姆挡测量，发现这时指针偏转适中，随即记下电阻数值；(5)把表笔从测试笔插孔拔出后，把多用电表放回桌上原处，实验完毕．这个学生在测量时已注意到：待测电阻与其他元件的电源断开，不用手碰表笔的金属杆．这个学生在实验中还有哪些违反使用规则的地方？①________________________________________________；②_________________________________________________3.(2011·北京·21(1))用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量．①旋动部件________，使指针对准电流的“0”刻线．②将K旋转到电阻挡“×100”的位置．③将插入“＋”、“－”插孔的表笔短接，旋动部件________，使指针对准电阻的________(填“0”刻线或“∞刻线”)．④将两表笔分别与待测电阻相接，发现指针偏转角度过小．为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按________的顺序进行操作，再完成读数测量．A．将K旋转到电阻挡“×1 k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准4.(多选题)下述关于用多用表欧姆挡测电阻的说法中正确的是()A．测量电阻时，如果指针偏转过大，应将选择开关S拨至倍率较小的挡位，重新调零后测量B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果C．测量电路中的某个电阻，应该把该电阻与电路断开D．测量阻值不同的电阻时，都必须重新调零5.用多用电表的欧姆挡(×100)测试三只二极管，测试三次如图中的①②③所示，由图可知，第________次测量的二极管是好的，该二极管的正极是________端．。

多用电表原理多用电表是一种用于测量电能消耗的仪器，它可以准确地记录电器设备的用电量，为用户提供了方便的用电管理和节能控制手段。

在我们日常生活和工作中，多用电表起着至关重要的作用，那么它的原理是怎样的呢？接下来，我们就来详细介绍一下多用电表的原理。

多用电表的原理主要是基于电磁感应定律和法拉第电磁感应原理。

当电能流过电表的线圈时，会产生一个与电流成正比的磁场。

而当电器设备工作时，电流会不断地通过电表的线圈，从而产生一个交变的磁场。

根据法拉第电磁感应原理，当磁场发生变化时，就会在线圈中产生感应电动势，这个电动势的大小与电流的大小成正比。

因此，通过测量线圈中的感应电动势，就可以准确地得到电流的大小，从而计算出电器设备的用电量。

在多用电表中，通常会采用电流互感器和电压互感器来实现电流和电压的测量。

电流互感器主要用于测量电流的大小，它通过感应电流产生一个与被测电流成正比的感应电动势。

而电压互感器则用于测量电压的大小，它通过感应电压产生一个与被测电压成正比的感应电动势。

通过这两个互感器的配合，就可以准确地测量出电器设备的用电量。

除了电流和电压的测量，多用电表还需要考虑功率因素的影响。

功率因素是指电器设备实际消耗的有用功率与表观功率之比，它反映了电器设备的能效水平。

在多用电表中，通常会通过测量电流和电压的相位差来计算功率因素，从而更加准确地评估电器设备的能耗情况。

总的来说，多用电表的原理是基于电磁感应定律和法拉第电磁感应原理，通过测量电流和电压的大小以及功率因素的影响，来准确地记录电器设备的用电量。

它为用户提供了方便的用电管理和节能控制手段，对于促进能源的合理利用和减少能源浪费起着至关重要的作用。

希望通过本文的介绍，能够让大家对多用电表的原理有一个更加清晰的认识，从而更好地利用它来管理和控制用电，为节能减排做出自己的贡献。

同时也希望大家在日常生活和工作中，能够更加注重节能减排，共同建设美好的家园。

多用电表得原理与使用一、多用电表得结构与原理1.欧姆表得构造:如图1所示,欧姆表由电流表G 、电池、调零电阻R 与红黑表笔组成.图1欧姆表内部:电流表、电池、调零电阻串联.外部:接被测电阻R x 、全电路电阻R 总＝R g ＋R ＋r ＋R x2.工作原理:闭合电路得欧姆定律I ＝E R g ＋R ＋r ＋R x当红、黑表笔短接并调节R 使指针满偏时有 I g =R r r g ++ε=中R ε (1)、 当电笔间接入待测电阻R x 时,有 I x =x R R +中ε(2)联立(1)、(2)式解得 g x I I =中中R R R x + (3) 由(3)式知当R x =R 中时,I x =21I g ,指针指在表盘刻度中心,故称R 中为欧姆表得中值电阻,由(2)式或(3)式可知每一个R x 都有一个对应得电流值I,如果在刻度盘上直接标出与I 对应得R x 得值,那么当红、黑表笔分别接触待测电阻得两端,就可以从表盘上直接读出它得阻值。

3.刻度得标定:红黑表笔短接(被测电阻R x ＝0)时,调节调零电阻R ,使I ＝I g ,电流表得指针达到满偏,这一过程叫欧姆表调零.(1)当I ＝I g 时,R x ＝0,在满偏电流I g 处标为“0”.(图甲)(2)当I ＝0时,R x →∞,在I ＝0处标为“∞”.(图乙)(3)当I ＝I g 2时,R x ＝R g ＋R ＋r ,此电阻就是欧姆表得内阻,也叫中值电阻. 由于电流与电阻得非线性关系,表盘上电流刻度就是均匀得,其对应得电阻刻度就是不均匀得,电阻得零刻度在电流满刻度处。

4、多用电表1).表盘:多用电表可以用来测量电流、电压、电阻等,并且每一种测量都有几个量程.外形如图2所示:上半部为表盘,表盘上有电流、电压、电阻等多种量程得刻度;下半部为选择开关,它得四周刻有各种测量项目与量程.另外,还有欧姆表得调零旋钮、指针定位螺丝与测试笔得插孔.图2由于多用电表得测量项目与量程比较多,而表盘得空间有限,所以并不就是每个项目得量程都有专门得标度,有些标度就属于共用标度,如图中得第二行就就是交、直流电流与直流电压共用得标度.2).挡位:如图3所示,其中1、2为电流测量端,3、4为电压测量端,5为电阻测量端,测量时,黑表笔插入“－”插孔,红表笔插入“＋”插孔,并通过选择开关接入与待测量相对.应得测量端图3二、欧姆表操作步骤1.机械调零,用小螺丝刀旋动定位螺丝使指针指在左端电流零刻度处,并将红、黑表笔分别接入“+”、“-”插孔。

高中物理多用电表原理高中物理中，电流的测量是一个重要的实验内容。

为了测量电流的大小，我们通常会使用电流表，也称为电流计或电流表计。

电流表是一种用于测量电路中电流强度的仪器。

本文将详细介绍高中物理中多用的电表原理。

一、电表原理概述电表原理基于安培(Ampere)定律。

安培定律是指通过导体的电流与导体上形成闭合曲线的磁场强度成正比。

据此原理，电流表采用了电磁感应的方法来测量电流。

二、电表的构成1. 线圈：电流表中的重要部件是线圈，其由细导线绕成。

线圈通常由许多小回路组成，以增加灵敏度和精度。

2. 磁针：线圈中的电流通过导线时，会在线圈周围产生磁场。

磁针是受此磁场作用的部件，它能够指示电流强度的大小。

三、电表的工作原理当电流通过线圈时，产生的磁场将使磁针受到力的作用。

根据安培定律可知，磁针会受到一个力矩，使得它对齐于磁场的方向。

根据线圈周围的磁场强度和线圈的回路数量，可以通过磁针的偏转角度来测量电流的大小。

四、电表的灵敏度和量程电流表的灵敏度是指单位电流对应的偏转角度的大小。

在物理实验中，我们通常使用毫安表，其灵敏度为每毫安对应一个刻度。

量程是指电表能够测量的最大电流范围。

不同的电流表有不同的量程，如1mA、10mA、100mA等。

五、电表的使用注意事项1. 注意连接方式：在使用电流表时，要正确连接电路，将电流表连接在电路中的所需位置。

若连接错误，可能导致电流表损坏或错误测量。

2. 量程选择：在测量电流时，应根据电路中的电流大小选择适当的量程，以防止过载损坏电表。

3. 零位调节：使用电流表前，应先进行零位调节，使磁针回到刻度盘的零点位置。

4. 避免震动：在使用电流表时，应避免剧烈震动，以免影响测量结果。

六、电表的应用领域电流表广泛应用于实验室、家庭、工业等许多领域。

在实验室中，电流表可用于测量电路中的电流强度，以验证安培定律。

在家庭中，电流表常用于测量电器的功率消耗。

在工业领域，电流表则可以用于监测电力系统的运行情况。

多用电表的工作原理
多用电表又称为多路电表，是一种用于测量电能的仪表。

它的工作原理如下：
1. 输入电流：多用电表通过感性和阻性元件将电路中的电流引入，根据电压降和电流的伏安特性，获得电路中的电流信息。

2. 输入电压：多用电表通过电阻分压等方式将电路中的电压引入，根据电压分压关系，获得电路中的电压信息。

3. 信号处理：多用电表将输入的电压和电流信号进行放大和滤波处理，使得信号变得更加稳定和可靠。

4. 电能计算：多用电表根据电压和电流信号，利用功率计算公式（P = UI）计算出瞬时功率，然后将瞬时功率进行时间积分得到总电能。

5. 显示和存储：多用电表将计算得到的电能数值进行显示，在显示屏上实时显示当前用电量。

同时，也可以将用电数据存储到存储器中，以备后续分析和记录。

总之，多用电表通过测量电流和电压，进行信号处理、功率计算和数据显示，实现对电能的准确测量和监控。

多用电表的原理
多用电表是一种用于测量电能消耗的仪器，它可以准确地记录电器设备的用电情况，为用户提供用电数据，帮助用户合理安排用电计划，节约能源。

多用电表的原理是基于电磁感应和电能计量原理，下面我们来详细了解一下多用电表的原理。

首先，多用电表利用电磁感应原理进行电能计量。

当电流通过多用电表的线圈时，会在线圈内产生磁场，这个磁场会随着电流的变化而变化。

而在磁场发生变化的同时，线圈内会产生感应电动势，这个感应电动势的大小与电流的大小成正比。

因此，通过测量感应电动势的大小，就可以准确地测量电流的大小，从而实现电能的计量。

其次，多用电表利用电能计量原理进行电能测量。

电能是电流和电压的乘积，而电压可以通过电压互感器测量得到，电流可以通过电流互感器测量得到，因此，通过测量电流和电压的大小，就可以计算出电能的消耗量。

多用电表内部的电路会对电流和电压进行精确的测量和计算，然后将结果显示在仪表上，供用户查阅。

最后，多用电表利用数字技术进行数据处理和显示。

多用电表内部设有微处理器和显示屏，微处理器可以对测量到的电流和电压进行数字化处理，然后将处理后的数据显示在显示屏上。

用户可以通过显示屏上的数据了解到电器设备的实时用电情况，以及一定时间内的用电量。

同时，多用电表还可以通过通信接口将数据传输给电力公司，实现远程抄表和计费。

综上所述，多用电表的原理是基于电磁感应和电能计量原理，通过对电流和电压的测量和计算，实现对电能的准确计量。

同时，多用电表还利用数字技术进行数据处理和显示，为用户提供了方便的用电管理功能。

希望通过本文的介绍，可以更好地了解多用电表的原理和工作原理。

1.多用电表的原理如图是简化的多用电表电路图。

它由表头G 、直流电流测量电路、直流电压测量电路、电阻测量电路以及转换开关S 等部分组成。

图中1、2为电流测量端，3、4为电阻测量端，5、6为电压测量端。

测量时，黑表笔插入“－”插孔，红表笔插入“＋”插孔，并通过转换开关接入与待测量相应的测量端。

使用时，电路只有一部分起作用。

（1）测直流电流和直流电压原理与第四节分流和分压原理相同，注意读数时要读取跟选择开关挡位相对应的刻度值。

（2）多用电表电阻挡“欧姆挡”原理欧姆表是根据闭合电路欧姆定律制作的，可直接读出电阻之值.欧姆表的结构如图所示，其中G 为灵敏电流表，满偏电流I g ，线圈电阻R g ，电源电动势E ，内阻r ，R 0为调零电阻.当红黑表笔不接触时，电流表示数为零，红黑表笔间电阻为无限大.当红黑表笔短接时，调节R 0使指针满偏.I g =0R r R E g ++. 当红黑表笔间接电阻R x 时，通过电流表电流I =x g R R r R E +++0，每一个R x 对应一个电流I ，在刻度盘上标出与I 对应的R x 的值，这样即可读出待测电阻阻值，但由上式看出，I 与R x 不成比例，故欧姆表刻度不均匀.当欧姆表指针指向表盘中央时，g I I 21=有021R r R R E I g x g +++= 解得 内R R r R R g x 21)(210=++= 即 内中＝R R 21实验结论1.多用电表的结构包含哪些部分？每部分的作用是什么？2.多用电表欧姆挡测量电阻前应该注意什么事项？红黑表笔分别跟电源正极还是负极相连接？为什么？3.多用电表表盘刻度是怎样的？哪条刻度是均匀的？哪些是不均匀的？零刻度线分别是在左边还是右边？为什么？实验拓展1.如何用万用电表探索黑箱内的电学元件？怎样用万用电表判断二极管的好坏？2. 使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源(一般为电池)、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端．现需要测量多用电表内电池的电动势，实验器材：待测多用电表，量程为60 mA的电流表，电阻箱，导线若干．实验步骤：将多用电表调至×1 Ω挡，调好零点；电阻箱置于适当数值．完成下列填空：(1)仪器连线如图所示(a和b是多用电表的两个表笔)．若两电表均正常工作，则表笔a为________(填“红”或“黑”)色；图(2)若适当调节电阻箱后，图中多用电表、电流表与电阻箱的示数分别如图5(a)、(b)、(c)所示，则多用电表的读数为________ Ω，电流表的读数为______mA，电阻箱的读数为________ Ω；图5(3)将图4中多用电表的两表笔短接，此时流过多用电表的电流为________mA(保留三位有效数字)．(4)计算得到多用电表内电池的电动势为________V(保留三位有效数字)．实验解析 (1)由多用电表电流“红表笔进，黑表笔出”，电流表“＋”接线柱电流流进，“－”接线柱电流流出知，a 表笔为黑色表笔．(2)根据题图读数，多用电表读数为14.0 Ω，电流表读数为53.0 mA ，电阻箱读数为4×1 Ω＋6×0.1 Ω＝4.6 Ω.(3)从多用电表表盘来看，指针指在电流表“130”处时实际电流为53 mA ，故指针指到最右端“250”处时，实际电流为53×250130 mA ≈102 mA. (4)由闭合电路欧姆定律E ＝IR ＋Ir 知，E ＝14×0.053＋0.053r ，E r＝0.102， 得E ≈1.54 V.实验结论：多用电表欧姆档可以用来粗测电阻，精细测量电阻大小可以用伏安法考题回放1.(2015·广东高考)某实验小组研究两个未知元件X 和Y 的伏安特性,使用的器材包括电压表(内阻约为3k Ω)、电流表(内阻约为1Ω)、定值电阻等。
