多用电表的原理资料重点

多用电表的原理设计
多用电表的原理设计是基于电流和电压的测量，其目的是准确计量电能的消耗。

多用电表广泛应用于家庭、工业和商业领域，以帮助用户管理能源消耗并实现用电费用结算。

多用电表的设计原理包括以下几个关键要点：
1. 电流测量：通过使用电流互感器或霍尔传感器等电流传感器测量电路中的电流值。

电流传感器可以将电流转换为低电平电压信号，以便进行后续的处理和测量。

2. 电压测量：通过将电压传感器连接到电路中，测量电路电压值。

电压传感器通常将电压信号变换为低电平电压信号，便于测量和处理。

3. 信号处理：将测量到的电流和电压信号进行放大、滤波和调整，以确保准确测量并适应不同的负载条件。

4. 能量计算和显示：通过使用微处理器或专用芯片，对电流和电压值进行计算，从而得出电能的消耗。

结果可以在多用电表的显示屏上实时显示，或者通过通信接口传输给远程监控系统。

5. 通信功能：一些高级多用电表配备了通信接口，可与智能电网系统或家庭能源管理系统进行通信。

这使得用户可以更好地管理和控制能源消耗，并通过监测用电行为来实现能源优化。

通过以上原理设计，多用电表能够准确测量和记录电能的消耗，帮助用户更好地管理和控制电力使用。

它在能源管理、费用结算和能源优化方面具有重要作用，为实现可持续能源发展和节能减排做出贡献。

多用电表测量电压的原理
多用电表测量电压的原理是利用电场的作用来测量电压。

具体原理如下：
1. 电场的形成：电压是由电荷之间的电势差引起的，当两个带电体之间存在电势差时，就会形成电场。

2. 电荷的感应：电表的探针通过接触电路中的两个位置，将电势差感应到电表上。

当探针接触到不同电势的位置时，电势差就会通过电表的内部电路传导到电表上。

3. 电势差的测量：电表内部的电路会将接收到的电势差转换为与电势差成比例的信号。

这个信号可以是一个电流或一个电压，它的大小与电势差成正比。

4. 电势差的显示：测量到的电势差信号经过一系列的放大、滤波和转换处理后，会在电表上显示出来。

通常电表上的刻度表示电势差的大小，用户可以通过读取刻度来测量电压值。

需要注意的是，电表本身的内阻会对测量结果产生影响。

为了减小内阻对测量结果的影响，一般会使用高阻抗的电表，从而尽量避免电流流入电表而引起测量误差。

多用电表的原理与使用一、多用电表的结构与原理1．欧姆表的构造：如图1所示，欧姆表由电流表G 、电池、调零电阻R 和红黑表笔组成．图1欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻R x .全电路电阻R 总＝R g ＋R ＋r ＋R x2．工作原理：闭合电路的欧姆定律I ＝E R g ＋R ＋r ＋R x当红、黑表笔短接并调节R 使指针满偏时有 I g =R r r g ++ε=中R ε （1）、 当电笔间接入待测电阻R x 时，有 I x =xR R +中ε（2） 联立（1）、（2）式解得 g x I I =中中R R R x + （3） 由（3）式知当R x =R 中时，I x =21I g ，指针指在表盘刻度中心，故称R 中为欧姆表的中值电阻，由（2）式或（3）式可知每一个R x 都有一个对应的电流值I ，如果在刻度盘上直接标出与I 对应的R x 的值，那么当红、黑表笔分别接触待测电阻的两端，就可以从表盘上直接读出它的阻值。

3．刻度的标定：红黑表笔短接(被测电阻R x ＝0)时，调节调零电阻R ，使I ＝I g ，电流表的指针达到满偏，这一过程叫欧姆表调零．(1)当I ＝I g 时，R x ＝0，在满偏电流I g 处标为“0”．(图甲)(2)当I ＝0时，R x →∞，在I ＝0处标为“∞”．(图乙)(3)当I ＝I g 2时，R x ＝R g ＋R ＋r ，此电阻是欧姆表的内阻，也叫中值电阻．由于电流和电阻的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度是不均匀的，电阻的零刻度在电流满刻度处。

4、多用电表1）．表盘：多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．外形如图2所示：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程．另外，还有欧姆表的调零旋钮、指针定位螺丝和测试笔的插孔．由于多用电表的测量项目和量程比较多，而表盘的 空间有限，所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标度，如图中的第二行就是交、直流电流和直流电压共用的标度．2）．挡位：如图3所示，其中1、2为电流测量端，3、4为电压测量端，5为电阻测量端，测量时，黑表笔插入“－”插孔，红表笔插入“＋”插孔，并通过选择开关接入与待测量相对应的测量端．图3二、欧姆表操作步骤1．机械调零，用小螺丝刀旋动定位螺丝使指针指在左端电流零刻度处，并将红、黑表笔分别接入“+”、“-”插孔。

多用电表原理图及解释多用电表是一种用来测量电路中各种电参数的仪器，它可以测量电压、电流、电阻等多种电学量。

多用电表的原理图及解释如下：1. 电压测量原理。

多用电表在测量电压时，通过内部的电压测量电路，将待测电压与内部的电压进行比较，从而得到待测电压的数值。

在测量直流电压时，多用电表的原理图中会有一个电压分压电路，通过分压电路将待测电压降低到可测范围内，然后再进行测量。

在测量交流电压时，多用电表内部会有一个整流电路，将交流电压转换为直流电压后再进行测量。

2. 电流测量原理。

多用电表在测量电流时，通过内部的电流测量电路，将待测电流引入测量回路中，然后通过电流测量电路将电流转换为可测范围内的电压信号，最后再进行电压测量得到电流数值。

在测量直流电流时，多用电表的原理图中会有一个电流测量回路，通过电流测量回路将待测电流转换为电压信号，然后再进行测量。

在测量交流电流时，多用电表内部会有一个交流电流传感器，将交流电流转换为直流电压信号后再进行测量。

3. 电阻测量原理。

多用电表在测量电阻时，通过内部的电阻测量电路，将待测电阻接入测量回路中，然后通过电阻测量电路对待测电阻进行测量。

在测量电阻时，多用电表会给待测电阻加上一个已知的电压，然后通过测量电路测量待测电阻两端的电压，从而得到电阻数值。

4. 其他功能原理。

除了电压、电流、电阻的测量外，多用电表还具有其他功能，如测试二极管、三极管、电容等。

在进行这些测试时，多用电表会通过不同的测试回路将待测元件的特性转换为电压信号，然后再进行测量。

总结：多用电表是一种功能强大的电学量测量仪器，通过内部的各种测量回路和传感器，可以实现对电路中各种电参数的准确测量。

掌握多用电表的原理图及解释，有助于对多用电表的使用和维护有更深入的理解。

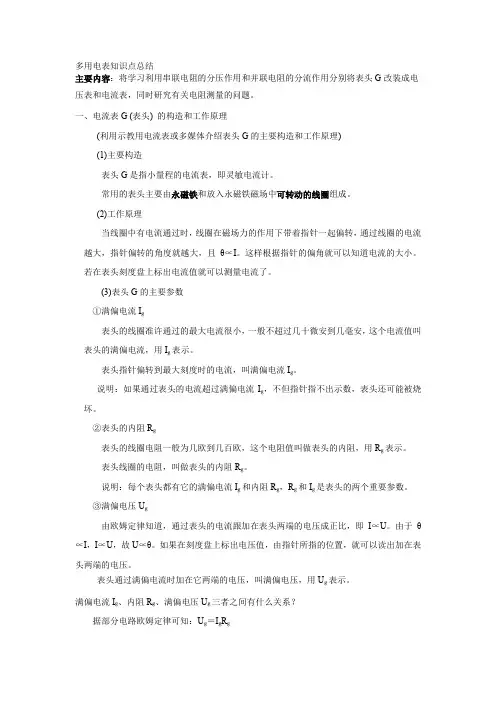

多用电表知识点总结主要内容：将学习利用串联电阻的分压作用和并联电阻的分流作用分别将表头G改装成电压表和电流表，同时研究有关电阻测量的问题。

一、电流表G (表头) 的构造和工作原理(利用示教用电流表或多媒体介绍表头G的主要构造和工作原理)(1)主要构造表头G是指小量程的电流表，即灵敏电流计。

常用的表头主要由永磁铁和放入永磁铁磁场中可转动的线圈组成。

(2)工作原理当线圈中有电流通过时，线圈在磁场力的作用下带着指针一起偏转，通过线圈的电流越大，指针偏转的角度就越大，且θ∝I。

这样根据指针的偏角就可以知道电流的大小。

若在表头刻度盘上标出电流值就可以测量电流了。

(3)表头G的主要参数①满偏电流I g表头的线圈准许通过的最大电流很小，一般不超过几十微安到几毫安，这个电流值叫表头的满偏电流，用I g表示。

表头指针偏转到最大刻度时的电流，叫满偏电流I g。

说明：如果通过表头的电流超过满偏电流I g，不但指针指不出示数，表头还可能被烧坏。

②表头的内阻R g表头的线圈电阻一般为几欧到几百欧，这个电阻值叫做表头的内阻，用R g表示。

表头线圈的电阻，叫做表头的内阻R g。

说明：每个表头都有它的满偏电流I g和内阻R g，R g和I g是表头的两个重要参数。

③满偏电压U g由欧姆定律知道，通过表头的电流跟加在表头两端的电压成正比，即I∝U。

由于θ∝I，I∝U，故U∝θ。

如果在刻度盘上标出电压值，由指针所指的位置，就可以读出加在表头两端的电压。

表头通过满偏电流时加在它两端的电压，叫满偏电压，用U g表示。

满偏电流I g、内阻R g、满偏电压U g三者之间有什么关系？据部分电路欧姆定律可知：U g＝I g R g总结：表头G 的满偏电压U g 和满偏电流I g 一般都比较小，测量较大的电压和较大的电流时，需要把小量程的表头G 加以改装。

二、电压表和电流表(1)把表头G 改装成电压表V①把表头G 改装成电压表V 的方法：给表头G 串联一个适当的分压电阻R 。

1.多用电表的原理(1)多用电表的用途：在直流电源电路中，测量电路某两点的电压用，测量电路中的电流用，多用电表又叫万用表，是一种集测量与电压、和电阻等功能于一体的测量仪器.(2)多用电表的原理：如图是多用电表电路图.①多用电表的核心是一只直流灵敏电流计G(即表头)、电阻与拨动转换开关等部分组成.②将选择开关拨至触点1或2为直流测量端.③将选择开关拨至触点3或4为直流测量端.④将选择开关拨至触点5为测量端.(3)多用电表的电压挡、电流挡和欧姆挡①多用电表测直流电流和电压，同电流表和电压表的原理相同，实质就是采用并联电阻分流和串联电阻分压的原理.注意读数时要读取跟选择开关挡位相对应的刻度值.②多用电表电阻挡(欧姆档)测电阻的设计原理是闭合电路欧姆定律.如图所示，R6为可变电阻，(R5+R6)=R，为调零电阻.当待测电阻Rx 接入公共端和测量端5后，形成闭合电路，可以根据Rx与电路电流I 的关系将刻度盘上的电流值改为电阻值，即可得到待测电阻Rx的阻值.I当未接入电阻时(断路状态，Rx)电流I=0，指针不偏转，表盘最左端指示电阻为处.II当两表笔直接相连时(短路状态，Rx=0)电流I为满偏电流，指针指到值，表盘最右端指示电阻为0处.2.多用电表的表面结构:如图所示.(1)上半部分为表盘，共有三条刻度线.①最上面的刻度线的左端标有，右端标有0，是用于测电阻的.②中间的刻度线是用于测直流电流和直流电压的,其刻度是分布均匀的.③最下面一条刻度线左侧标有是用于测交流电压的，其刻度是不均匀的.(2)下半部分为选择开关，周围标有测量功能的区域和量程.将多用电表的选择开关旋转到电流挡，多用电表就测量电流;当选择开关旋转到其他功能区域时，就可测量电压或电阻.(3)多用电表表面还有一对正、负插孔.红表笔插+插孔，黑表笔插-插孔,插孔上面的旋钮叫欧姆调零，用它可进行电阻调零，另外，在表盘和选择开关之间还有一个机械调零,用它可以进行机械调零，即旋转该调零螺丝，可使指针(在不接入电路中时)指在左端0刻线.注意：多用电表测电阻时，使用表内的干电池做电源，并且红表笔接欧姆表内部电源负极，黑表笔接内部电源的正极.3.练习使用多用电表(1)准备①观察多用电表的外形，认识选择开关的测量项目及量程;②检查多用电表的指针是否停在表盘刻度左端的零位置.若不指零，则可用小螺丝刀调整机械调零旋钮使指针指零;③将红、黑表笔分别插入+、-插孔;(2)测电压①将选择开关置于直流电压2.5V挡，测干电池的电压;②将选择开关置于交流电压250V挡，测220V的交流电压;(3)测电流：将选择开关置于直流电流挡，测量1直流电路的电流;(4)测电阻①将选择开关置于欧姆表的挡，短接红、黑表笔，转动调整欧姆零点的旋钮，使指针指向欧姆表刻度的零位置.②将两表笔分别接触几欧、几十欧的定值电阻两端，读出欧姆表指示的电阻数值，并与标准值比较，然后断开表笔.4.欧姆表测电阻的一般步骤：机械调零估计被测电阻大小，选好挡位，进行欧姆调零，试测电阻大小若指针的偏角太大，说明所选的挡位较大，应换成低倍率的挡位，反之，则要换成高挡位换挡后再次进行调零，进行测量，记录数据测量结束后，应把开关旋到OFF挡，或交流电压挡.5.使用多用电表的注意事项(1)多用电表在使用前，一定要观察指针是否指向电流的零刻度.若有偏差，应调整机械零点;(2)合理选择电流、电压挡的量程，使指针尽可能指在表盘中央附近;(3)测电阻时，待测电阻要与别的元件断开，切不要用手接触表笔;(4)欧姆表档位的选择：欧姆表两表笔断开时，指针指在，两表笔短接时，指针指在0，理论上讲0～的电阻都可以测量，但由于刻度的不均匀，读数误差很大，例如在指针偏角较小时，刻度盘数值很密，根本无法读数.欧姆表指针指在中值附近时比较精确.所以测量时应选择合适的档位，使指针偏转在中值附近时再读数;(5)换用欧姆档的量程时，一定要重新调整欧姆零点;(6)要用欧姆档读数时，注意乘以选择开关所指的倍数;(7)实验完毕，将表笔从插孔中拔出，并将选择开关置于OFF挡或交流电压挡.长期不用，应将多用电表中的电池取出.。

高中物理选修3多用电表的原理知识点多用电表在人教版普通高中课程标准实验教科书《物理》选修3-1第二章中作了详细介绍，下面是店铺给大家带来的高中物理选修3多用电表的原理知识点，希望对你有帮助。

高中物理多用电表的原理知识点一、内部结构测量时，黑表笔插入“-”插孔，红表笔插入“+”插孔，并通过转换开关接入与待测量相应的测量端。

使用时，电路只有一部分起作用。

二、测量原理(一)测直流电流和直流电压的原理，就是电阻的分流和分压原理，其中转换开关接 1 或 2 时测直流电流;接 3 或 4 时测直流电压;转换开关接 5 时，测电阻。

(二)多用电表电阻挡(欧姆挡)原理高中物理学习方法(一)预习学习的第一个环节是预习。
