《机械基础》期末试卷A-答案

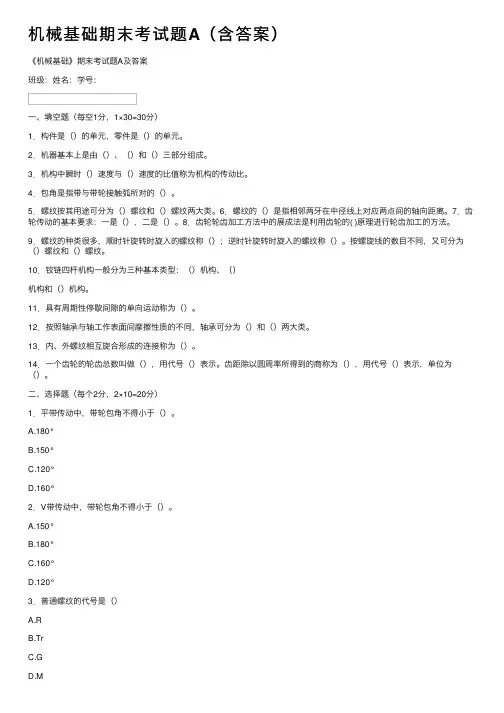

机械基础期末考试题A（含答案）《机械基础》期末考试题A及答案班级：姓名：学号：⼀、填空题（每空1分，1×30=30分）1．构件是（）的单元，零件是（）的单元。

2．机器基本上是由（）、（）和（）三部分组成。

3．机构中瞬时（）速度与（）速度的⽐值称为机构的传动⽐。

4．包⾓是指带与带轮接触弧所对的（）。

5．螺纹按其⽤途可分为（）螺纹和（）螺纹两⼤类。

6．螺纹的（）是指相邻两⽛在中径线上对应两点间的轴向距离。

7．齿轮传动的基本要求：⼀是（），⼆是（）。

8．齿轮轮齿加⼯⽅法中的展成法是利⽤齿轮的( )原理进⾏轮齿加⼯的⽅法。

9．螺纹的种类很多，顺时针旋转时旋⼊的螺纹称（）；逆时针旋转时旋⼊的螺纹称（）。

按螺旋线的数⽬不同，⼜可分为（）螺纹和（）螺纹。

10．铰链四杆机构⼀般分为三种基本类型：（）机构、（）机构和（）机构。

11．具有周期性停歇间隙的单向运动称为（）。

12．按照轴承与轴⼯作表⾯间摩擦性质的不同，轴承可分为（）和（）两⼤类。

13．内、外螺纹相互旋合形成的连接称为（）。

14．⼀个齿轮的轮齿总数叫做（），⽤代号（）表⽰。

齿距除以圆周率所得到的商称为（），⽤代号（）表⽰，单位为（）。

⼆、选择题（每个2分，2×10=20分）1．平带传动中，带轮包⾓不得⼩于（）。

A.180°B.150°C.120°D.160°2．V带传动中，带轮包⾓不得⼩于（）。

A.150°B.180°C.160°D.120°3．普通螺纹的代号是（）A.RB.TrC.GD.M4．传动⽤滚⼦链的标记（24A-2×60 GB1243.1）中,60表⽰:A.节距B.排距C.链节D.链宽5．标准直齿锥齿轮副的轴交⾓为（）A.60°B.90°C.120°D.150°6．标准直齿圆柱齿轮不产⽣根切现象的最少齿数为（）A.27B.17C.18D.207．标准直齿圆柱齿轮的齿形⾓为（）。

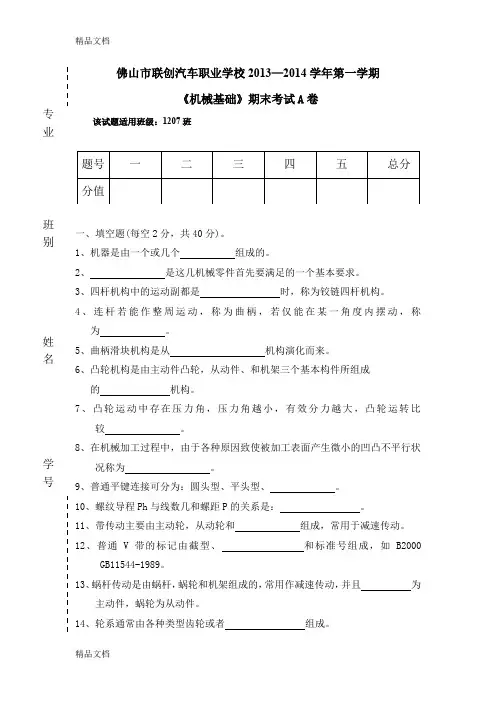

佛山市联创汽车职业学校2013—2014学年第一学期《机械基础》期末考试A 卷该试题适用班级：1207班一、填空题(每空2分，共40分)。

1、机器是由一个或几个 组成的。

2、 是这几机械零件首先要满足的一个基本要求。

3、四杆机构中的运动副都是 时，称为铰链四杆机构。

4、连杆若能作整周运动，称为曲柄，若仅能在某一角度内摆动，称为 。

5、曲柄滑块机构是从 机构演化而来。

6、凸轮机构是由主动件凸轮，从动件、和机架三个基本构件所组成 的 机构。

7、凸轮运动中存在压力角，压力角越小，有效分力越大，凸轮运转比较 。

8、在机械加工过程中，由于各种原因致使被加工表面产生微小的凹凸不平行状况称为 。

9、普通平键连接可分为：圆头型、平头型、 。

10、螺纹导程Ph 与线数几和螺距P 的关系是： 。

11、带传动主要由主动轮，从动轮和 组成，常用于减速传动。

12、普通V 带的标记由截型、 和标准号组成，如B2000GB11544-1989。

13、蜗杆传动是由蜗杆，蜗轮和机架组成的，常用作减速传动，并且 为主动件，蜗轮为从动件。

14、轮系通常由各种类型齿轮或者 组成。

15、当轮系传动时，如果所有齿轮几何轴线相对机架的位置都固定不变，称为。

16、轴按所变载荷不同可分为心轴、和转轴三类。

17、轴在制造过程中一般采用的材料为和合金钢。

18、滚动轴承代号由，基本代号和和后置代号构成。

19、联轴按照有无弹性元件，能否缓冲，吸振分为和刚性联轴器两大类。

20、离合器可分为牙嵌式离合器，，电磁离合器，安全离合器。

二、判断题（每题2分，共30分）。

1、机械零件不能正常工作或达到设计要求时，称该零件为损耗。

（）2、用来说明机构各构件相对运动关系的图形，称为机构图。

（）3、偏差值可为正、负或零，在计算或标注时，必须带有正、负号。

（）4、在公差等级中，公差等级分为20级，其中I71为最高级。

（）5、形位公差带有四个基本要素构成，即公差带的形状、大小、方向和位置。

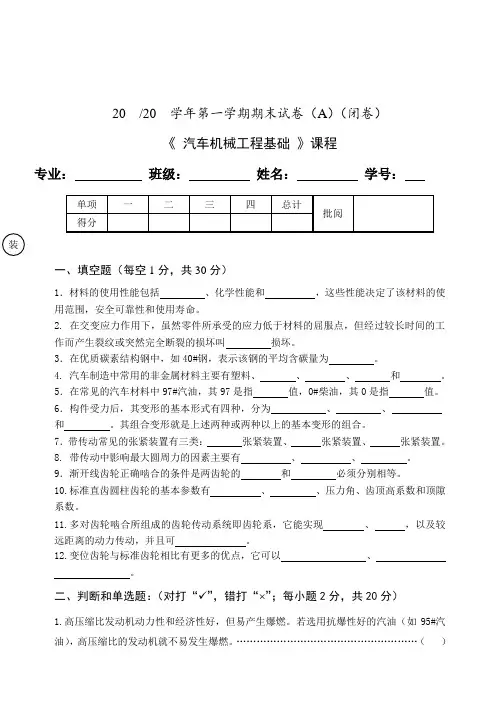

20 /20 学年第一学期期末试卷（A ）（闭卷）《 汽车机械工程基础 》课程专业： 班级： 姓名： 学号：一、填空题（每空1分，共30分）1．材料的使用性能包括 、化学性能和 ，这些性能决定了该材料的使用范围，安全可靠性和使用寿命。

2. 在交变应力作用下，虽然零件所承受的应力低于材料的屈服点，但经过较长时间的工作而产生裂纹或突然完全断裂的损坏叫 损坏。

3．在优质碳素结构钢中，如40#钢，表示该钢的平均含碳量为 。

4. 汽车制造中常用的非金属材料主要有塑料、 、 、 和 。

5．在常见的汽车材料中97#汽油，其97是指 值，0#柴油，其0是指 值。

6．构件受力后，其变形的基本形式有四种，分为 、、 和 。

其组合变形就是上述两种或两种以上的基本变形的组合。

7．带传动常见的张紧装置有三类： 张紧装置、 张紧装置、 张紧装置。

8. 带传动中影响最大圆周力的因素主要有 、 、 。

9．渐开线齿轮正确啮合的条件是两齿轮的 和 必须分别相等。

10.标准直齿圆柱齿轮的基本参数有 、 、压力角、齿顶高系数和顶隙系数。

11.多对齿轮啮合所组成的齿轮传动系统即齿轮系，它能实现 、 ，以及较远距离的动力传动，并且可 。

12.变位齿轮与标准齿轮相比有更多的优点，它可以 、 。

二、判断和单选题：（对打“✓”，错打“ ”；每小题2分，共20分）1.高压缩比发动机动力性和经济性好，但易产生爆燃。

若选用抗爆性好的汽油（如95#汽油），高压缩比的发动机就不易发生爆燃。

………………………………………………（ ）2.在材料力学中，杆件中的内力是由于外力的作用而引起的，它随外力的变化而变化。

…………………………………………………………………………………………（ ）3.在一对标准直齿齿轮啮合中，外啮合时两齿轮转向相同，内啮合时两齿轮转向相反。

…………………………………………………………………………………………（ ）4.对于等截面梁的纯弯曲变形中，危险点出现在弯矩最大的截面上、下边缘。

《工业机器人机械基础》试题（A ）专业： 工业机器人技术试题说明：1.本试卷满分共计100分，考试时间120分钟。

2.本试卷共3页，六个大题。

一、填空题（每空1分，共20空，共20分）1. Devol 与Engerlberge 合作创建了美国万能自动化公司(Unimation)，于1962年生产了第一台机器人，取名Unimate 。

2. 工业机器人按照运动形式可分为 直角坐标型 、 圆柱坐标型 、 球(极)坐标型 、1 平面双关节型 、关节型等五类机器人。

3.谐波发生器通常采用 凸轮 或偏心安装的 轴承 构成不管是液压传动还是气压传动，其能量转换都是：机械能→ 压力能 →机械能。

4.在液压系统中，系统的压力大小决定于 负载 ，执行元件的运动速度决定于 流量 。

5.空气过滤器与 减压器 ， 油雾器 一起构成气动三联件。

6.液压传动主要有 动力元件 、执行元件、 控制元件 、辅助元件等四部分组成。

7.按两构件接触情况，常分为低副、高副两大类。

8.对于铰链四杆结构来说，机架和 连杆 总是存在的，因此可按曲柄的存在情况，分为三种基本形式： 曲柄摇杆机构 、双曲柄机构、双摇杆机构。

9.两构件之间作点或线接触的运动副成为 高副 。

10.轴是机器中最基本和最重要的零件之一，其主要功能是 传递运动与转矩 和支撑回转零件 。

二、单项选择题（每题1分，共10题，共10分。

将符合题目要求的选项选出，将代码填入对应题号的方格内）1.（ B ）是机器和机构的总称。

A.构件B.机械C.零件D.机器 2.圆锥销连接的销和孔均制有（ A ）的锥度。

A.1：50B.1：30C.1:10D.1:100 3.轴上零件的固定形式有（ C ）两种。

A.轴向固定和径向固定B.轴向固定和法向固定C.轴向固定和周向固定D.周向固定和径向固定 4.一对齿轮的传动比等于（ B ）。

A.主动齿轮的齿数÷从动齿轮的齿数；B.从动齿轮的齿数÷主动齿轮的齿数；C.从动齿轮的齿数⨯主动齿轮的齿数D.主动齿轮的齿数⨯从动齿轮的齿数；5.腰部是连接臂部和基座的部件，通常是（ A ）部件。

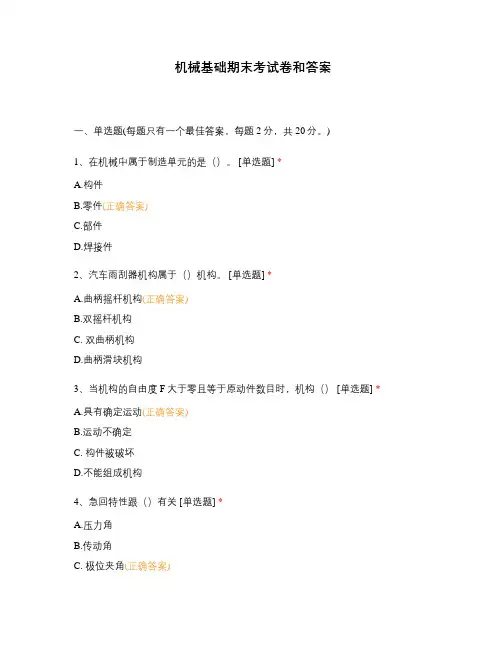

机械基础期末考试卷和答案一、单选题(每题只有一个最佳答案，每题2分，共 20分。

)1、在机械中属于制造单元的是（）。

[单选题] *A.构件B.零件(正确答案)C.部件D.焊接件2、汽车雨刮器机构属于（）机构。

[单选题] *A.曲柄摇杆机构(正确答案)B.双摇杆机构C. 双曲柄机构D.曲柄滑块机构3、当机构的自由度F大于零且等于原动件数目时，机构（） [单选题] *A.具有确定运动(正确答案)B.运动不确定C. 构件被破坏D.不能组成机构4、急回特性跟（）有关 [单选题] *A.压力角B.传动角C. 极位夹角(正确答案)5、凸轮机构从动件运动规律中产生刚性冲击的是（） [单选题] *A.等速运动(正确答案)B.等加速等减速运动C.简谐运动D.正弦加速度运动6、螺纹的基本参数中，公称直径是（） [单选题] *A.大径(正确答案)B.小径C.中径D.内径7、带传动常用的张紧方法是（） [单选题] *A.调节中心距(正确答案)B.增大传动比C.减小传动比D.增加带长8、带传动中紧边拉力和松边拉力之差叫做（） [单选题] *A.拉力差B.拉应力C.有效圆周力(正确答案)D.摩擦力9、行星轮系中轴线转动的的构件叫（） [单选题] *A.行星轮(正确答案)C.行星架D.中心轮10、轴承代号为30220，表示轴承内径为（）毫米 [单选题] *A.80B.100(正确答案)C.120D.140二、填空题（每空1分，共10分）1、平面机构中若引入一个高副将带入的约束数是________。

2、_________是机器和机构的统称。

3、齿轮的渐开线齿廓形状取决于_________。

4、轮系分为______轮系、______轮系和______轮系。

5、______是在齿顶圆和齿根圆之间的一个假想基准圆。

6、轴上与轴承配合的部分称为______。

7、标准直齿圆柱齿轮不根切的最少齿数是______。

8、平键连接的主要工作面是______。

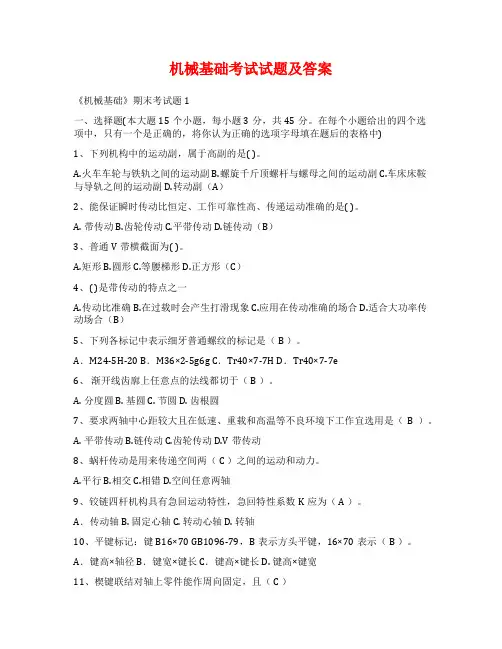

机械基础考试试题及答案《机械基础》期末考试题1一、选择题(本大题15个小题，每小题3分，共45分。

在每个小题给出的四个选项中，只有一个是正确的，将你认为正确的选项字母填在题后的表格中)1、下列机构中的运动副，属于高副的是( )。

A.火车车轮与铁轨之间的运动副B.螺旋千斤顶螺杆与螺母之间的运动副C.车床床鞍与导轨之间的运动副D.转动副（A）2、能保证瞬时传动比恒定、工作可靠性高、传递运动准确的是( )。

A. 带传动B.齿轮传动C.平带传动D.链传动（B）3、普通V带横截面为( )。

A.矩形B.圆形C.等腰梯形D.正方形（C）4、( )是带传动的特点之一A.传动比准确B.在过载时会产生打滑现象C.应用在传动准确的场合D.适合大功率传动场合（B）5、下列各标记中表示细牙普通螺纹的标记是（ B ）。

A．M24-5H-20 B．M36×2-5g6g C．Tr40×7-7H D．Tr40×7-7e6、渐开线齿廓上任意点的法线都切于（ B ）。

A. 分度圆B. 基圆C. 节圆D. 齿根圆7、要求两轴中心距较大且在低速、重载和高温等不良环境下工作宜选用是（B ）。

A. 平带传动B.链传动C.齿轮传动D.V带传动8、蜗杆传动是用来传递空间两（ C ）之间的运动和动力。

A.平行B.相交C.相错D.空间任意两轴9、铰链四杆机构具有急回运动特性，急回特性系数K应为（ A ）。

A．传动轴 B. 固定心轴 C. 转动心轴 D. 转轴10、平键标记：键B16×70 GB1096-79，B表示方头平键，16×70表示（ B ）。

A．键高×轴径 B．键宽×键长 C．键高×键长 D. 键高×键宽11、楔键联结对轴上零件能作周向固定，且（ C ）A、不能承受轴向力 C、能承受轴向力 C、能承受单向轴向力 D、能承受双向轴向力12、角接触轴承承受轴向载荷的能力，随接触角α的增大而（ A ）。

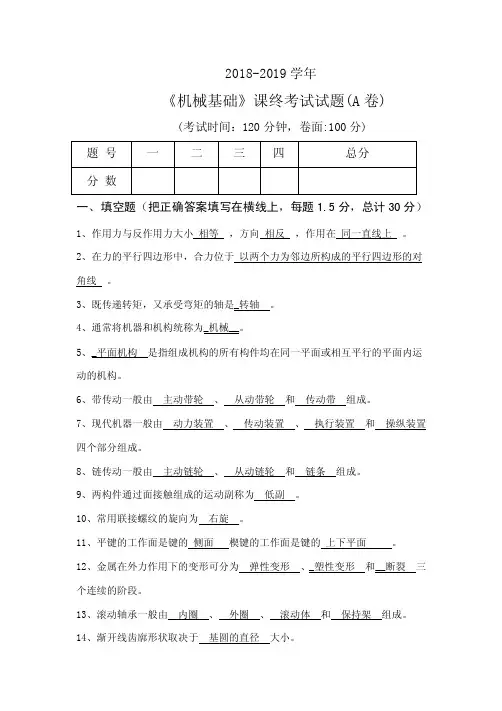

2018-2019学年《机械基础》课终考试试题(A卷)(考试时间：120分钟，卷面:100分)一、填空题（把正确答案填写在横线上，每题1.5分，总计30分）1、作用力与反作用力大小相等，方向相反，作用在同一直线上。

2、在力的平行四边形中，合力位于以两个力为邻边所构成的平行四边形的对角线。

3、既传递转矩，又承受弯矩的轴是_转轴。

4、通常将机器和机构统称为_机械__。

5、_平面机构是指组成机构的所有构件均在同一平面或相互平行的平面内运动的机构。

6、带传动一般由主动带轮、从动带轮和传动带组成。

7、现代机器一般由动力装置、传动装置、执行装置和操纵装置四个部分组成。

8、链传动一般由主动链轮、从动链轮和链条组成。

9、两构件通过面接触组成的运动副称为低副。

10、常用联接螺纹的旋向为右旋。

11、平键的工作面是键的侧面楔键的工作面是键的上下平面。

12、金属在外力作用下的变形可分为弹性变形、_塑性变形和__断裂三个连续的阶段。

13、滚动轴承一般由内圈、外圈、滚动体和保持架组成。

14、渐开线齿廓形状取决于基圆的直径大小。

15、基圆内 无（或没有） 渐开线。

16、若一个或几个零件刚性地连接在一起，作为一个整体而运动，则这一个整体就为一个 机构 。

17、 机器是人为的实物组合体，它的各部分之间具有 确定的相对运动 ，能实现变换或者传递 能量 、物料和信息。

18、凸轮机构主要是由 凸轮 、 从动杆 和 机架 三个构件组成。

19、链传动的润滑方式主要有人工润滑、 飞溅润滑 、 油浴润滑 和 压力润滑等方式。

20、如图示的铰链四杆机构中AB=40，BC=100，CD=70，AD=80。

若AD 杆为机架，该机构为 曲柄摇杆 机构；若AB 杆为机架，该机构为 曲柄 机构。

二、选择题（把正确的答案代号写在括号内，每题1分，总计20分）1、当V 带绕带轮弯曲时，长度和宽度均不变的中性层称为（ A ）。

A.节面B.节宽C.节距D.节长 2、由齿轮的轮齿根部所组成的圆叫做( B )。

镇江丹徒职教中心2008 - 2009学年第二学期中职 0823、0839、0840 班《机械基础》课程期末考试试卷A卷答案一、填空题1、高副、低副2、曲柄、摇杆3、联接螺纹、传动螺纹4、双曲柄机构、双摇杆机构、曲柄摇杆机构5、凸轮、从动杆6、直轴、曲轴、软轴7、滚动轴承、滑动轴承8、公称直径为20mm，螺距为2mm的细牙普通螺纹9、YZABCDE,Y 10、2.5二、选择题CABCC BACDA三、判断题对错对错错对错错对对四、简答题1、机器能做功，能转换为机械能；机构不能做功，不能转换为机械能。

零件没有相对运动；构件有相对运动。

2、A、双曲柄；以最短杆为机架 B、双摇杆；以最短杆的相对杆为机架C、曲柄摇杆；以最短杆相邻杆为机架D、双摇杆；以最短杆的相对杆为机架3、M20*1 ：公称直径为20mm螺距为1mm的细牙普通螺纹7g6g：中径公差带代号为7g，顶径公差带代号为6g40：旋合长度为40mmM30：公称直径为30mm的粗牙普通螺纹6g：中径、顶径公差带代号为6gL：旋合长度为长4、方法一：打开右手，手心对着螺纹，若螺纹线上升的方向与大拇指的方向相同，则为右螺纹；反之为左螺纹方法二：顺时针方向旋入的为右螺纹，逆时针方向旋入的为左螺纹五、计算题1i=D2/D1=200÷80=2.5120-(D2-D1)×570=174.30>=1200所以合格L=2×1200+3.14(80+200)/2+(200+80)2/(4×1200)=2856mm=128mm p=12.56mm h=9mm2、d=120mm da3、（1）200r/min (2)z1=28 z2=56 (3)p=12.56 h=9。

机械设计基础期末试卷A（含参考答案）一、填空题( 每空1分，共分)2。

一般闭式齿轮传动中的主要失效形式是( ）和( )。

齿面疲劳点蚀, 轮齿弯曲疲劳折断3。

开式齿轮的设计准则是( ）。

应满足,σF≤σFP一定时，由齿轮强度所4. 当一对齿轮的材料、热处理、传动比及齿宽系数d决定的承载能力，仅与齿轮的（）或（）有关。

分度圆直径d1或中心距5. 在斜齿圆柱齿轮设计中，应取( ）模数为标准值;而直齿锥齿轮设计中，应取（）模数为标准值.法面；大端6. 润滑油的油性是指润滑油在金属表面的( ）能力.吸附7。

形成流体动压润滑的必要条件是（）、（)、( ）。

①两工作表面间必须构成楔形间隙；②两工作表面间必须充满具有一定粘度的润滑油或其他流体；③两工作表面间必须有一定的相对滑动速度，其运动方向必须保证能带动润滑油从大截面流进，从小截面流出。

8。

滑动轴承的润滑作用是减少（），提高（)，轴瓦的油槽应该开在（）载荷的部位。

摩擦:传动效率；不承受9。

蜗杆传动中，蜗杆所受的圆周力F t1的方向总是与( )，而径向力F rl的方向总是( ）。

与其旋转方向相反，指向圆心10. 由于蜗杆传动的两齿面间产生较大的( )速度，因此在选择蜗杆和蜗轮材料时，应使相匹配的材料具有良好的（）和（)性能。

通常蜗杆材料选用( )或( )，蜗轮材料选用( )或（）,因而失效通常多发生在( ）上.相对滑动；减摩、耐磨；碳素钢或合金钢，青铜或铸铁；蜗轮11. 当带有打滑趋势时,带传动的有效拉力达到（)，而带传动的最大有效拉力决定于（)、( ）、（）和( )四个因素。

最大值；包角；摩擦系数;张紧力及带速12. 带传动的最大有效拉力随预紧力的增大而( ),随包角的增大而（)，随摩擦系数的增大而( ),随带速的增加而( ）。

增大；增大；增大；减小13。

在设计V带传动时，为了提高V带的寿命,宜选取（）的小带轮直径。

较大14。

在带传动中，弹性滑动是（ )避免的,打滑是( )避免的。

《机械基础》期末考试试题一一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

1.在如图所示的齿轮—凸轮轴系中，轴4称为( A)A零件B.机构C.构件D.部件2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为( B)A.转动副B.移动副C.球面副D.螺旋副3.渐开线齿轮的齿廓曲线形状取决于( D)A.分度圆B.齿顶圆C.齿根圆D.基圆4.机构具有确定相对运动的条件是( A)A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目5.一般转速的滚动轴承计算准则为( C)A.进行静强度计算B.进行极限转速计算C.进行疲劳寿命计算D.进行热平衡计算6.柴油机曲轴中部的轴承应采用( B)A.整体式滑动轴承B. 剖分式滑动轴承C.深沟球轴承D.圆锥滚子轴承7.螺纹联接的自锁条件为( A)A.螺纹升角≤当量摩擦角B.螺纹升角>摩擦角C.螺纹升角≥摩擦角D.螺纹升角≥当量摩擦角8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为( C)A.σωω=-max min B. σωω=+max min2C. σωωω=-max minmD. σωωωω=-+max minmax min9.铰链四杆机构的死点位置发生在( A)A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置10.当轴的转速较低，且只承受较大的径向载荷时，宜选用( C)A.深沟球轴承B.推力球轴承C.圆柱滚子轴承D.圆锥滚子轴承11.作单向运转的转轴，其弯曲应力的变化特征是( A)A.对称循环B.脉动循环C.恒定不变D.非对称循环12.在一般机械传动中，若需要采用带传动时，应优先选用( C)A.圆型带传动B.同步带传动C.V型带传动D.平型带传动13.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取( B)A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆14.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用( B)A.螺栓联接B.双头螺柱联接C.螺钉联接D.紧定螺钉联接15.在凸轮机构的从动件选用等速运动规律时，其从动件的运动( A)A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击16.与标准直齿圆柱齿轮的复合齿轮形系数Y FS值有关的参数是( C)A.工作齿宽bB.模数mC.齿数zD.压力角α17.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在( B)A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分18.普通圆柱蜗杆传动的正确啮合条件是( B) （注：下标t表示端面，a表示轴向，1表示蜗杆、2表示蜗轮）A.m t1=m a2, αt1=αa2,γ=βB.m a1=m t2, αa1=αt2,γ=βC.m t1=m a2, αt1=αa2,γ=-βD.m a1=m a2, αa1=αt2,γ=-β19.下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是( D)A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性柱销联轴器20.带传动的主要失效形式是带的( A)A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀二、填空题(本大题共10小题，每小题1分，共10分)1.在机构中采用虚约束的目的是为了改善机构的运动状况和受力情况。

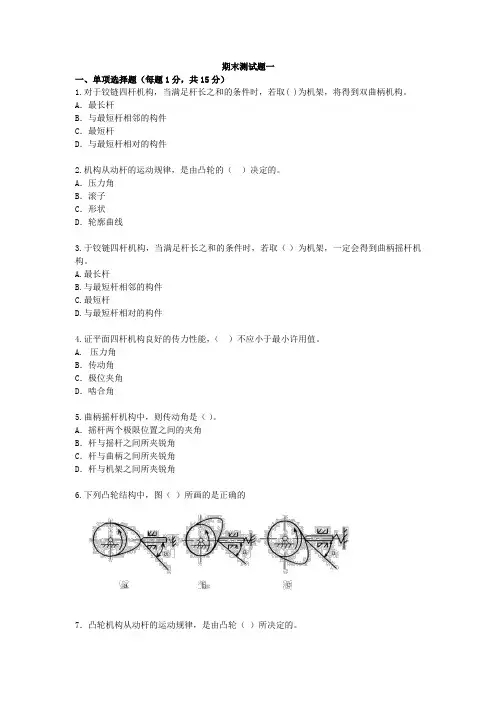

期末测试题一一、单项选择题（每题1分，共15分）1.对于铰链四杆机构，当满足杆长之和的条件时，若取()为机架，将得到双曲柄机构。

A．最长杆B．与最短杆相邻的构件C．最短杆D．与最短杆相对的构件2.机构从动杆的运动规律，是由凸轮的（）决定的。

A．压力角B．滚子C．形状D．轮廓曲线3.于铰链四杆机构，当满足杆长之和的条件时，若取（）为机架，一定会得到曲柄摇杆机构。

A.最长杆B.与最短杆相邻的构件C.最短杆D.与最短杆相对的构件4.证平面四杆机构良好的传力性能，（）不应小于最小许用值。

A.压力角B．传动角C．极位夹角D．啮合角5.曲柄摇杆机构中，则传动角是（）。

A．摇杆两个极限位置之间的夹角B．杆与摇杆之间所夹锐角C．杆与曲柄之间所夹锐角D．杆与机架之间所夹锐角6.下列凸轮结构中，图（）所画的是正确的7．凸轮机构从动杆的运动规律，是由凸轮（）所决定的。

A．转速B．轮廓曲线C．形状D．转向8.常用螺纹的线数有单线双线三线三种，其中用于联接和用于传动的各有（）。

A.一种和两种B.一种和三种C.两种和两种D.两种和三种9.对于铰链四杆机构，当满足杆长之和的条件时，若取（）为机架，将得到双曲柄机构。

A.最长杆B.与最短杆相邻的构件C.最短杆D.与最短杆相对的构件10.标准三角带型号的选定，取决于（）。

A.传递的功率B.带的线速度C.带的圆周力D.高速轴上的扭矩11.普通平键联接传递动力是靠（）。

A.两侧面的摩擦力B.两侧面的挤压力C.上下面的挤压力D.上下面的摩擦力12.在下列四种型号的滚动轴承中，只能承受径向载荷的是（）。

A.6208B.N208C.30208D.5120813.在下列四种类型的联轴器中，能补偿两轴的相对位移以及可以缓和冲击、吸收振动的是（）。

A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性套柱销联轴器14.对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是（）。

A.拉力B.扭矩C.压力D.拉力和扭矩15.在下列四种型号的滚动轴承中，必须成对使用（）。

《机械基础》课程期末考试试卷（带答案）一、填空题（共20分，每空1分）1、M代表的是螺纹，Tr代表的是螺纹。

2、齿轮传动按轮齿的形状不同可分为、、。

3、普通V带的楔角为度。

5、V带传动常见的张紧方法有和。

6、机构与机器统称为。

7、直齿圆柱齿轮正确啮合条件是：两齿轮的模数必须，两齿轮分度圆上的压力角必须。

8、根据工作原理不同，带传动分为型带传动和型带传动。

9、齿数相同的齿轮，模数越大，齿轮几何尺寸，承载能力。

10、轮系运转时，所有齿轮几何轴线的位置相对于机架固定不变的轮系称为。

11、铰链四杆机构一般有、、三种基本类型。

12、从动件的运轮规律决定了凸轮的。

二、判断题（共20分，每小题2分。

对"√"，错"×"并改正）1、螺纹连接的连接件大部分都已经标准化。

（）2、与带传动相比，链传动的传动效率较高，一般可达0.95~0.98。

（）3、如果不考虑做功或实现能量转换，只从结构和运动的观点来看，机构和机器之间是没有区别的。

（）4、千斤顶采用的螺旋传动应用形式是螺母固定不动，螺杆回转并做直线运动。

（）5、门和门栓之间的运动副属于高副。

（）6、齿轮传动平稳是因为齿轮传动能保证瞬时传动比的恒定。

（）7、模数反应了齿轮的大小，模数越大，轮齿越大，齿轮的承载能力越强。

（）8、齿轮传动的失效，主要是轮齿的失效。

（）9、轮系传动可以利用惰轮可以改变从动齿轮的转向。

（）10、两曲柄长度相等的铰链四杆机构为平行双曲柄机构。

（）三、选择题（共20分，每小题2分）1、普通螺纹的公称直径是指螺纹的（）。

A、大径B、中径C、小径2、属于机械防松方法的是（）。

A、双螺母防松 B、开口销防松 C、弹簧垫圈防松3、带传动是依靠（ )来传递运动和动力。

A、主轴的动力B、主动轮的转速C、带与带轮间的摩擦力4、下列能保持传动比恒定的传动是（）。

A、带传动B、链传动C、齿轮传动5、在V带传动中，张紧轮应置于（）内侧且靠近（）处。

机械基础期末试卷A卷一、填空题（每空1分，共30分）1. 机器一般由动力部分、传动部分、控制部分和执行部分组成。

2. 机构中至少有一个运动副是高副机构，称为高副机构。

3.安装V带带轮时，两个带轮的轴线应相互平行，两个带轮轮槽的对称平面应重合。

4.根据螺纹牙型的不同，可分为三角形螺纹、矩形螺纹、梯形螺纹和锯齿形螺纹等。

5.按螺旋线的线数分类，螺纹可分为单线螺纹和多线螺纹。

6.螺旋传动常用的类型有传力螺旋传动、传动螺旋传动和调整螺旋传动等。

7.链传动按用途可分为传动链、输送链和起重链等。

8.渐开线的形状取决于基圆的大小。

9.国家标准规定，渐开线圆柱齿轮分度圆上的齿形角等于20°。

10.齿轮齿条传动的主要目的是将齿轮的旋转运动转变为齿条的直线运动。

11.开式齿轮传动中主要的失效形式是轮齿折断和齿面磨损。

12.在蜗杆传动中，由于摩擦产生的热量较大，所以要求有良好的润滑，其润滑方式主要有油池润滑和喷油润滑。

13.按照轮系传动时各齿轮的轴线位置是否固定，轮系分为定轴轮系、周转轮系和混合轮系。

二、判断题（每题1分，共10题）1.高副能传递较复杂的运动。

（√）2.零件是运动的单元，而构件是制造的单元。

（×）3.V带的根数影响带传动的能力，根数越多，传动功率越小。

（×）4.按螺线线形成所在的表面不同划分，螺纹分为外螺纹和内螺纹。

（√）5.相互啮合的内外螺纹，其选项相同，公称直径相同。

（×）6.螺旋传动常将主动件的匀速直线运动转变为从动件的匀速回转运动。

（×）7.因渐开线齿轮能够保证传动比恒定，所以齿轮传动常用于传动比要求准确的场合。

（√）8.开式传动和软齿面闭式传动的主要失效形式之一是轮齿折断。

（×）9.蜗杆传动常用于加速装置中。

（×）10.在轮系中，惰轮既可以是前级的从动轮，也可以是后级的主动轮。

（√）三、选择题（每题1分，共20分）1.下列装置中，属于机器的是（A）A．内燃机 B.台虎钳 C.自行车2.机构和机器的本质区别在于（A）A．是否做功或实现能量转换B．是否由许多构件组合而成C．各构件间是否产生相对运动3.下列机构中的运动副，属于高副的是（A）A．火车车轮与铁轨之间的运动副B．螺旋千斤顶中螺杆与螺母之间的运动副C．车床床鞍与导轨之间的运动副4.V带在轮槽中的正确位置是（C）。

《机械基础》试卷A与参考答案一、名词解释(每题2分，共10分)1．构件构件是构成机器的各个相对独立的运动单元。

2．刚体受力后几何形状及尺寸均不发生任何变化的物体，称为刚体。

3．应力杆件在外力作用下，其截面上单位面积上的内力称为应力。

4．合金钢含有一种或数种有意添加的合金元素的钢，称为合金钢。

5．螺纹连接螺纹连接是用螺纹连接件将两个或两个以上的零件连在一起的连接。

二、填空题(每空1分，共45分)1．机械的种类繁多，可以从不同的方面进行分类。

按机械的功能进行分类，机械可分为动力机械、加工机械、运输机械、信息机械等。

2．力对物体的作用效果有两种情形：一是使物体的运动状态发生变化，这一效应称为力的运动效应；二是使物体发生变形，这一效应称为变形效应。

3．光滑接触面约束只能阻止物体沿接触点（或接触面）公法线方向的运动，而不能限制物体沿接触面切线方向的运动。

4．根据载荷作用性质的不同，载荷分为静载荷、冲击载荷和交变载荷。

5．铁碳合金在固态下存在的基本组织有：铁素体、奥氏体、渗碳体、珠光体和莱氏体。

6．非合金钢按其碳的质量分数高低进行分类，可分为低碳钢、中碳钢和高碳钢三类。

7．40钢按其用途进行分类，属于碳素结构钢；40钢按其主要质量等级分类，属于优质碳素结构钢。

8．根据零件热处理的目的、加热和冷却方法的不同，热处理工艺可分为整体热处理、表面热处理和化学热处理三大类。

9．普通白铜是由 Cu 和 Ni 组成的铜合金；在普通白铜中再加入其它元素所形成的铜合金称为特殊白铜。

10．总体来说，机械连接可分为动连接和静连接两大类。

11．普通平键按其端部形状进行分类，可分为圆头头键（A型）、平头头（B型）和单圆头（C型）键三种。

12．螺纹根据其旋向，可将螺纹分为右旋螺纹和左旋螺纹。

13．在铰链四杆机构中，根据两连架杆的运动形式进行分类，可分为曲柄摇杆机构、双曲柄机构和双摇杆机构三种基本形式。

14．常用滑块四杆机构主要有曲柄滑块机构、导杆机构、摇杆滑块机构、曲柄摇块机构等。

机械设计基础期末考试试题+答案解析《机械设计基础》⼀、选择题：1.我国标准规定，渐开线标准直齿圆柱齿轮分度圆上的压⼒⾓应为（）度。

a）20 b）30c）60 d）902. 渐开线标准直齿圆柱齿轮（正常齿）的齿顶⾼系数为（），顶隙系数为（）。

a）1，0.1 b）1，0.2 c） 1.2，0.2 d）1，0.253. 渐开线直齿圆柱齿轮的正确啮合条件是（）a）模数相等b）压⼒⾓相等c）模数和压⼒⾓分别相等且为标准值d）a，b，c都不对4.⽤齿条形⼑具加⼯标准直齿圆柱齿轮,当压⼒⾓为20°,齿顶系数为1时,不根切的最少齿数是多少?（）a）15 b）16c）17 d）185. 平⾯机构⾃由度的计算公式为（）。

a）3n-2P L-P H b）3n- P L- P Hc）2n- P L -P H d）n- P L- P H6. 构件是机构的基本（）单元。

a）运动b）制造c）联结d）a）b）c）都不对7.平⾯四杆机构的压⼒⾓和传动⾓的关系为（）。

a）互为余⾓b）互为补⾓c）a，b都可能d）a，b都不可能8. 带传动的最⼤应⼒发⽣在（）。

a)紧边与⼩轮的切点b)紧边c)松边d)松边与⼩轮的切点9.V带的截⾯形状为（）。

a）V形b）梯形c）圆形d）矩形10.⽤范成法切制齿轮时，只要两齿轮（），就可以⽤同⼀把滚⼑。

a) 模数相等b）压⼒⾓相等c) 模数和压⼒⾓分别相等d)齿数相等⼆、填空题：1．闭式硬齿⾯齿轮传动常按强度设计，然后校核强度。

2．预紧后受轴向变载荷的螺纹联接，为提⾼联接的疲劳强度，应尽量减⼩的刚度，以及提⾼的⾼度。

3．增加蜗杆头数，可以传动效率，但蜗杆头数过多，将会给带来困难。

4．直齿圆锥齿轮传动的强度计算⽅法是以的当量圆柱齿轮为计算基础的。

5．阿基⽶德蜗杆与蜗轮正确啮合的条件是。

6._______是机器与机构的统称。

7.包⾓是指带与带轮接触弧所对的圆⼼⾓。

对于平带传动，⼀般要求包⾓α≥________；对于V带传动，⼀般要求包⾓α≥________。

2020级 机械专业（专） 机械设计基础 试卷（ B ）2021 学年第 1 学期 …………………装…………………………………订…………………………线……………………………第 - 1 - 页 共 3 页一、填空题（每空1.5分，共30 分）1、用于 的螺纹，其牙形为三角形，这是因为其螺旋副可 。

2、标准直齿圆柱齿轮齿数为40，模数为2mm ，则齿轮的分度圆直径 为 mm ．3、具有确定运动的机构，其 数应等于机构自由度数目。

4、按承载情况轴可分为 、 、 。

5、V 带传动因为有 接触面间存在 的影响，其 不恒定。

6、从原理上分螺纹联接常用的防松措施有 、 等。

7、齿面点蚀失效一般发生在 齿轮传动中。

为防止齿面点蚀，应进行 强度计算。

8、普通螺纹的 为螺纹大径，按 螺纹的牙型可分为三角形、等。

9、带传动工作时，带上应力由 、 、 三部分组成。

二、名词解释（每题5分，共25分）1、表面疲劳磨损：2、滑键：3、传动部分：4、轴承的基本额定寿命：5、分度圆：三、计算（每题15分，共30分）1、在下图所示差动轮系中，已知Z1=Z3。

若n1和n H 转动方向相反，且都等于10r/min 。

求齿轮3的转速n3并判断其转动方向。

2、一转轴上装有直齿圆柱齿轮。

已知齿轮所受的切向力Ft=5000N ，径向力Fr=1820N ，齿轮在两轴承间对称布置，工作时有中等冲击，转速n=960r/min ，要求工作寿命Lh 0=8000h ，试问6307型滚动轴承是否可用？四、论述（15分）试述弹簧的主要功用有哪些？…………………装…………………………………订…………………………线……………………………机械设计基础 B试卷评分标准一、填空题（每空1.5分，共30 分）1、联接、自锁2、80 mm3、原动件4、传动轴、转轴、心轴5、带与带轮、滑动、传动比6、利用摩擦防松、机械方法防松。

7、闭式软齿面、齿面接触疲劳8、公称直径、轴截面形状、矩形。
