在各类机械中,常需要某些构件实现周期性的运动和停歇。
能够将主动件的连续运动转换成从动件有规律的运动和停歇的机构称为间歇运动机构。
而实现间歇运动的四种常用机构分别为:棘轮机构、槽轮机构、凸轮式间歇运动机构和不完全齿轮机构。
一、棘轮机构棘轮机构的类型很多,从工作原理上可分为轮齿啮合式和摩擦式棘轮机构;从结构上可分为外啮合式和内啮合式棘轮机构;从传动方向上分为单向(单动和双动)式和双向式棘轮机构。
棘轮机构是把摇杆的摆动转变为棘轮的间歇回转运动。
其优点轮齿式棘轮机构运动可靠,棘轮转角容易实现有级调节,但在工作过程中棘爪在齿面上滑行,齿尖易磨损并伴有噪音,同时为使棘爪能顺利落入棘轮槽,摇杆摆角应略大于棘轮转角,这样就不可避免地存在空程和冲击,在高速时尤其严重,所以常用在低速、轻载下实现间歇运动。
摩擦式棘轮机构传递运动平稳、无噪声,棘轮转角可作无级调节。
图1 单向轮齿啮合式棘轮但由于运动准确性差,不宜用于运动精度要求高的场合。
在工程实践中,棘轮机构常用于实现间歇送进(如牛头刨床)、止动(如起重和牵引设备中)和超越(如钻床中以滚子楔块式棘轮机构作为传动中的超越离合器,实现自动进给和快速进给功能)等场合。
图2 摩擦式棘轮二、槽轮机构槽轮机构又称马尔他机构或日内瓦机构,也是常用的间歇运动机构之一。
普通平面槽轮机构有外接式槽轮机构(图3)和内接式槽轮机构(图4)两种类型。
它主要是由带有均布的径向开口槽的槽轮2、带有圆柱销A的拔盘1以及机架组成。
图3 外接式槽轮机构图4 内接式槽轮机构槽轮机构的工作过程是:主动拨盘1上的圆柱销A进入槽轮2上的径向槽以前,拔盘上的凸锁止弧α将槽轮上的凹锁止弧β锁住,则槽轮静止不动。
当拔盘圆柱销A进入槽轮径向槽时,凸、凹锁止弧刚好分离,圆柱销可以驱动槽轮转动。
当圆柱销脱离径向槽时,凸锁止弧又将凹锁止弧锁住,从而使槽轮静止不动。
因此,当主动拨盘作连续转动时,槽轮被驱动作单向的间歇转动。
外接式槽轮机构的主动拨盘1与槽轮2转向相反;内接式槽轮机构的主动拨盘1与槽轮2转向相同,且传动平稳、占空间小,槽轮停歇时间较短。
机械设计常用机构机械设计是一门综合性的学科,涉及到各种各样的机构和装置。
在机械设计中,机构是非常重要的一部分,它负责传递和转换力、运动和能量,从而实现机械装置的各项功能。
在机械设计中,常用的机构有很多种。
这些机构可以根据其功能、结构和运动特性进行分类和归纳。
下面,我将对一些常用的机构进行介绍。

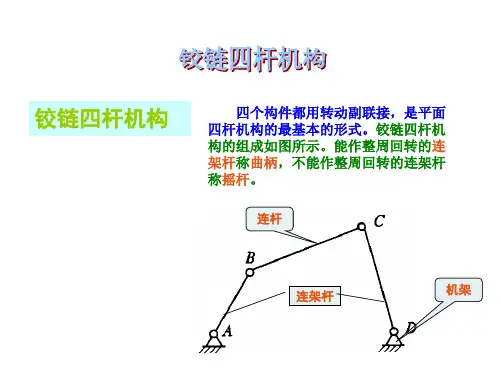

一、连杆机构连杆机构是机械设计中最基本也是最常用的一种机构。
它由杆件和关节组成,通过杆件的连接和关节的运动,实现力和运动的传递。
连杆机构广泛应用于各种机械装置中,如汽车发动机的连杆机构、拉杆机构等。
二、齿轮机构齿轮机构是一种通过齿轮的相互啮合来传递运动和力的机构。
齿轮机构具有传动比恒定、传递力矩大、传递效率高等特点,广泛应用于各种传动装置中,如汽车变速器、机床传动等。
三、减速机构减速机构主要通过齿轮、皮带等传动元件将输入的高速运动转换为输出的低速运动。
减速机构在机械设计中非常常见,用于满足不同场合的运动速度要求。
四、滑块机构滑块机构是一种通过滑块在导轨上做直线运动来实现运动转换和力传递的机构。
滑块机构广泛应用于各种机械装置中,如工具机的进给机构、压力机的传动机构等。
五、摆线机构摆线机构是一种通过连杆和摆线来实现直线运动的机构。
它通过摆线的特殊形状和连杆的运动,将旋转运动转换为直线运动,广泛应用于各种机械装置中,如剪切机的摆线滑块机构、织机上纬缸的摆线机构等。
六、万向节机构万向节机构是一种通过球面和容器来实现输动与变动传动的机构。
它具有结构简单、运动灵活等优点,广泛应用于汽车、船舶和航空等领域。
以上介绍的只是机械设计中的一小部分常用机构,还有很多其他的机构在实际设计中也扮演着重要的角色。
在进行机械设计时,我们需要根据具体的应用要求和设计目标选择合适的机构,合理地组合和运用这些机构,以实现设计的目的。
总结起来,机械设计中常用的机构有连杆机构、齿轮机构、减速机构、滑块机构、摆线机构和万向节机构等。
这些机构在机械装置中起着重要的作用,通过它们的运动和力传递,实现了各种功能和要求。

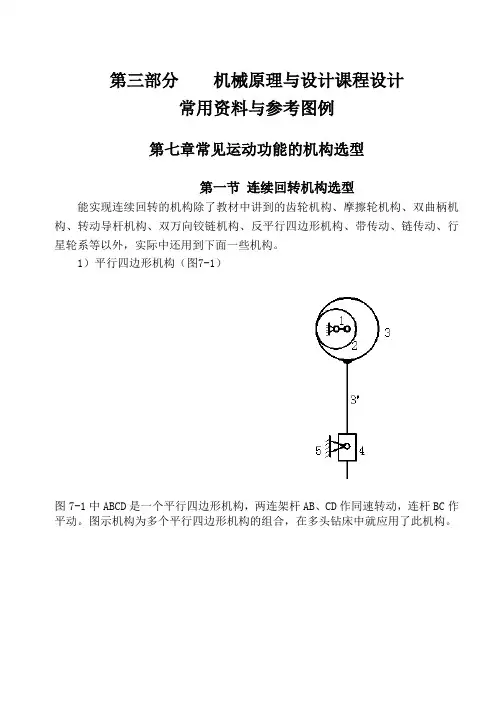

第三部分机械原理与设计课程设计常用资料与参考图例第七章常见运动功能的机构选型第一节连续回转机构选型能实现连续回转的机构除了教材中讲到的齿轮机构、摩擦轮机构、双曲柄机构、转动导杆机构、双万向铰链机构、反平行四边形机构、带传动、链传动、行星轮系等以外,实际中还用到下面一些机构。
1)平行四边形机构(图7-1)图7-1中ABCD是一个平行四边形机构,两连架杆AB、CD作同速转动,连杆BC作平动。
图示机构为多个平行四边形机构的组合,在多头钻床中就应用了此机构。
图7-1 图7-22)摆动齿轮行星减速机构(图7-2)图7-2中主动件1与导杆3,上的内齿轮3固联,而齿轮2从动。
当曲柄1匀速回转时,齿轮2变速回转,其平均转速为:式中为主动件1的转速,、为齿轮2、3的齿数。
3)极限四杆机构(图7-3)图7-3中构件长度l1= l2,l3= l4。
构件1和3的转向相同。
杆1转一周时,杆3转两周。
图7-3 图7-44)以曲柄滑块为基础的转动导杆机构(图7-4)图7-4中的曲柄滑块机构ABC与导杆机构CDE串接在一起。
当时,导杆5可作整周转动。
5)齿轮-连杆机构(图7-5)图7-5a)中的四杆机构ABCD上装有一对齿轮2'和5。
行星齿轮2'和连杆2固联,而中心轮5与曲柄1共轴线并可分别自由转动。
当主动曲柄1以ω1等速转动时,从动齿轮5作非匀速转动,其角速度为:式中为连件2的角速度,、为齿轮2'、5的齿数。
通过改变杆长和齿轮节圆半径,可是从动齿轮5作单方向的非匀速转动,或作瞬时停歇的转动或带逆转的转动。
图7-5b)所示为用于铁板传输机构中的齿轮-连杆组合机构。
齿轮1与曲柄固联,齿轮2、3、4及构件DE组成差动论系。
该轮系的中心论2由齿轮1带动,而系杆DE由四杆机构带动作变速运动,因此,使从动轮4实现变速转动。
a) b)图7-5第二节往复运动机构选型实现往复运动的机构除常见的曲柄滑块机构、曲柄摇杆机构、摆动导杆机构、凸轮机构、齿轮齿条机构、螺旋机构等以外,实际中还用到下面一些组合机构。
常用的运动转动机构1、连杆机构
2、凸轮机构
3、摩擦传动机构(磨擦轴传动速比约1:2~1:4)
4、齿轮转动机构
5、带链转动机构(V型皮带传动速比可达到1:7,滚子链条在5m/s以下,所用的链轮通常必须在17齿以上,链轮所包含的角度以120度以上较佳)
机械运动1
将旋转运动变成摇摆运动机构
将旋转运动变成直线运动机构
将直线运动变成旋转运动机构
间歇旋转运动机构
间歇往复运动机构
机械运动2变速机构
逆转机构
减速机构
急回机构
变向机构
利用皮带的传动机构
机械运动3倍力机构
间歇进给机构
擒纵机构(间歇少量进给)
凸轮及其应用
联轴节
离合器
制动机构
直线运动机构
平行运动机构
循环轨迹运动机构
可变角速度比传动机构
进给机构。
常用机构运动简图(工程科技)
行业1材料 1
常用机构运动简图
机构构件的运动
名称单向运动具有停留的单向
运动
具有局部反向的单向运动往复运动
在两个极限位置停留
的往复运动
运动终止
基本符号直线运动回转运动
运动刷
名称回转副
棱柱副(移动副)
螺旋副
圆柱副
球销副
球面副
基本符号
多杆构件及其组成部分
名称单副元素构件双副元素构件
基本平
面
构件是回转副的一部分机架是回转副的
一部分
连杆
曲柄(或摇杆)偏心轮
导杆
滑块
行业1材料 2
符号及可用符号
机构
多杆构件及其组成部分
基本符号及可用符号空
间机构
单副元素构件
双副元素构件构件是回转副的一部分机架是回转副的一部分连杆曲柄(或摇杆)偏心轮导杆滑块
多杆构件及其组成部分
名称三副元素构件
机构示例
行业1材料 3
基本符号及可用符号
凸轮机构
名称盘形凸轮移动凸轮
空间凸轮圆柱凸轮
圆锥凸轮
双曲面凸轮
基本符号
可用
符号
凸轮从动杆
名称尖顶从动杆曲面从动杆
滚子从动杆
平底从动杆
基本符号
槽轮机构和棘轮机构
行业1材料 4
名称
槽轮机构
外啮合内啮合
基本符号及可用符号名称
棘轮机构
外啮合内啮合
基本符号及可用符号。
