数控加工工序卡片

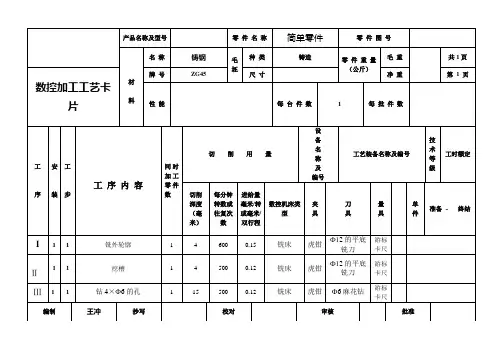

一．数控加工工艺卡片
二．数控刀具卡片
一．数控加工工艺卡片
二．数控刀具卡片
一．数控加工工艺卡片
二．数控刀具卡片
一．数控加工工艺卡片
二．数控刀具卡片
一．数控加工工艺卡片
二．数控刀具卡片
一．数控加工工艺卡片
二．数控刀具卡片
一．数控加工工艺卡片
二．数控刀具卡片
一．数控加工工艺卡片
二．数控刀具卡片
一．数控加工工艺卡片
二．数控刀具卡片
试题代码：1.2.2一．数控加工工艺卡片
二．数控刀具卡片
一．数控加工工艺卡片
二．数控刀具卡片
一．数控加工工艺卡片
二．数控刀具卡片
一．数控加工工艺卡片
二．数控刀具卡片
一．数控加工工艺卡片
二．数控刀具卡片
一．数控加工工艺卡片
二．数控刀具卡片
一．数控加工工艺卡片
二．数控刀具卡片。

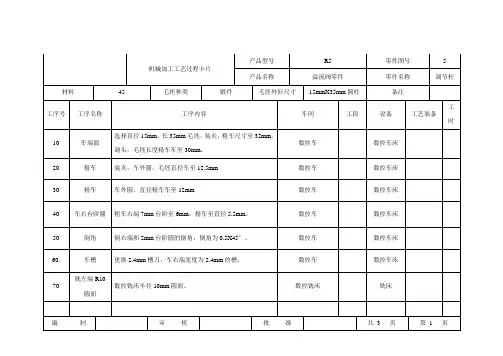

加工工艺过程卡片及工序卡1.产品信息：包括产品名称、规格、图纸编号等基本信息。

2.工艺流程：详细描述产品的加工过程，包括零件的加工顺序、加工方法、加工设备等。

3.工序参数：记录每个工序的加工参数，如切削速度、进给速度、切削深度等。

4.质量要求：记录每个工序要求的质量标准，包括尺寸、表面质量、材料性能等要求。

5.特殊要求：记录一些特殊的加工要求，如热处理、表面涂装等。

加工工艺过程卡片可以用于生产过程的记录和追溯。

它可以帮助工人了解加工产品的要求和工艺流程，并据此进行生产操作。

同时，它也可以用于产品质量检查和追溯，当产品出现质量问题时，可以通过查看过程卡片找到问题所在，并采取相应的措施进行纠正。

工序卡是加工工艺过程卡片的具体体现，它是在加工工艺过程卡片的基础上，针对每个具体的工序进行记录的卡片。

工序卡通常包括以下内容：1.工序编号：标识每个工序的唯一编号。

2.工序名称：描述每个工序的名称。

3.工序内容：详细描述每个工序的具体内容和要求。

4.工时：记录每个工序的预计加工时间。

5.工具设备：记录每个工序需要使用的工具和设备。

6.检验方法：记录每个工序的检验方法和标准。

7.完工标志：标识每个工序是否已经完成。

工序卡可以用于具体的生产操作，工人可以根据工序卡上的信息进行操作，并在完成后进行标记。

通过工序卡，生产部门可以清晰地了解每个工序的进度和质量情况，及时跟踪和调整生产计划。

综上所述，加工工艺过程卡片及工序卡是一种重要的生产管理工具。

它们可以帮助企业规范生产操作、提高生产效率和质量，并便于生产过程的记录和追溯。

对于企业来说，合理使用和管理这些工具是提高生产效率和质量的重要手段之一。

数控加工电子教案之车削工艺分析过程及工艺卡片和刀具卡片车削工艺分析学习任务一:工艺分析【步骤一】:数控加工内容的选择该零件所有内容选择在同一台数控车床上完成。

零件有内外圆柱面、内外圆锥面和螺纹等,适合在数控车床上完成全部加工。

【步骤二】:零件的工艺性分析该零件表面由圆柱、圆锥等构成。

件1和件2之间1:5锥面配合要求配作,孔与轴为间隙配合,要求两处径向同时配合,轴向配合均允许留有较大间隙,属于“径向过定位”问题。

经分析,本例将采取用修配法首先保证1:5锥面的配合,而孔与轴通过加工过程中的测量来控制其尺寸精度,从而保证其配合精度。

件1和件3是通过螺纹配合。

主要表面粗糙度要求均是Ra1.6。

件1和两圆柱面有同轴度公差要求,件2锥孔和之间也有同轴度公差要求,两端面之间有平行度公差要求。

尺寸标注完整,轮廓描述清楚。

零件材料为45号钢,无其他热处理和硬度要求。

该零件各台阶直径相差不大,力学性能要求不高,并为小批量生产,因此毛坯选用普通型材?50mm×155mm。

学习任务二:工艺路线的设计【步骤一】:加工方法及加工方案的选择本配合零件主要采用车端面、车外圆和车内孔的加工方法,外圆采用采用粗车→精车的加工方案。

内孔加工采用钻→粗镗→精镗的加工方案。

1:5锥面配合采用修配法保证尺寸精度,其他尺寸经粗、精车后能达到加工要求。

零件内、外圆尺寸精度达到IT9级,表面粗糙度要求达到Ra1.6,粗车后余量较均匀,不需安排半精加工。

【步骤二】:加工阶段的划分划分成粗加工和精加工二个加工阶段。

因为粗车时因加工余量大、切削力和夹紧力大等因素造成较大的加工误差,如果粗、精加工混在一起,就无法避免由上述原因引起的加工误差。

划分成粗、精加工二个加工阶段,粗加工造成的加工误差可通过精加工得到纠正,从而保证加工质量。

【步骤三】:工序的划分采用按安装次数来划分工序,共分六个工序。

第一次装夹:夹φ50毛坯,加工零件2外轮廓并切断零点在右端面中心;第二次装夹:夹零件φ50毛坯,加工零件3外轮廓并切断零点在左端面中心;第三次装夹:夹φ50毛坯,加工零件1左端外轮廓并切断;第四次装夹:夹零件1φ35外圆,加工右端外轮廓;第五次装夹:加工零件2内孔至尺寸要求零点在左端面中心;第六次装夹:加工零件3内孔及内螺纹至尺寸要求零点在右端面中心。

湖南省数控技术专业技能抽查（高职）零件机械加工工艺过程卡片卡片编号 NO：湖南省技能抽测机械加工工艺过程卡产品型号零件图号X 2 共页产品名称零件名称数控铣削零件第页零件件号材料牌号45号钢毛坯种类板材单件重量公斤净重数控程序名O0001O0002O0003O1000O3000每台件数规格尺寸100*100*23 毛重工序号工序名称工步号工序工步内容设备名称型号工艺准备工艺简图夹具刀具量具1 下料1 切割外形下料机虎钳游标卡尺2精铣毛坯六个面至尺寸100.5*100.5*23.5铣床XH713A虎钳T01∅20游标卡尺3平磨上下面两个面至尺寸100*100*23磨床外径千分尺2 粗加工1装夹工件，以毛坯两个侧面与底面为基准，用百分表打表校正工件。

粗铣外轮廓至尺寸87*91mm，单边留精加工余量0.3mm，深9.98mm。

铣床XH713A虎钳T02∅20游标卡尺2 粗加工槽至尺寸∅31mm，单边留精加工余量0.3mm，深5mm。

铣床XH713A虎钳T02∅20深度千分尺3 精加工1精铣外轮廓至尺寸86*90，深9.98mmT03∅10游标卡尺深度千分尺2精加工槽至尺寸∅32,深5mm铣床XH713A虎钳T03∅104 钻孔1钻工件上所有孔的中心孔，深度为3mm铣床XH713A虎钳T04∅3 2钻孔∅12，深度为10mm铣床XH713A虎钳T05∅12深度千分尺粗加工外轮廓简图：只标注外轮廓加工的尺寸，粗加工槽的简图：只标注槽的加工尺寸精加工外轮廓的简图：只标注外形的精加工尺寸精加工槽的简图：只标注精加工槽的尺寸钻孔的简图：只标注钻孔的尺寸。

数控车床零件图（15）加工及工艺分析作者：李沂摘要：当前数控技术的发展速度很快，作为一个机加工行业的人来说做好一份设计是非常重要的。

根据零件图纸的要求，从材料的选择，刀具的选用，装夹方案的确定，加工路线的设计，数值的计算，加工参数的设定，程序的编写，仿真加工，最后加工出符合零件图纸尺寸要求和形状要求的产品。

关键字：数控 , 加工 ,工艺分析 , 刀具一、课程设计的目的课程设计是在学完本专业所设的相关课程，并进行生产实习的基础上检查学生所学的基础理论知识与实际生产经验相结合的能力。

它要求学生较全面地综合运用本专业及其有关课程的理论和实践知识，进行相应科目的课程设计。

本课程设计是数控加工工艺与编程课程设计，具体设计内容为：根据给定工件图纸，编写加工工艺规程，并说明工艺装备仪器和各项参数的计算和选取方法。

其设计目的在于：1、培养学生运用机械制造工艺学与所涉及的有关课程（机械制造基础与实践、机械设计基础、互换性与检测技术、机械制图、AutoCAD、数控机床等）的知识，结合生产实习中掌握的实践技能，独立地分析和解决工艺问题，编写工艺规程的能力。

2、培养学生熟悉并运用有关手册、规范、图表等技术资料的能力。

3、进一步巩固和加深学生识图、计算机绘图、参数计算、数控编程和编写技术文件等基本技能。

二、数控机床故障诊断与维修随着电子技术和自动化技术的发展，数控技术的应用越来越广泛。

以微处理器为基础，以大规模集成电路为标志的数控设备，已在我国批量生产、大量引进和推广应用，它们给机械制造业的发展创造了条件，并带来很大的效益。

但同时，由于它们的先进性、复杂性和智能化高的特点，在维修理论、技术和手段上都发生了飞跃的变化。

数控维修技术不仅是保障正常运行的前提，对数控技术的发展和完善也起到了巨大的推动作用，因此，目前它已经成为一门专门的学科。

另外任何一台数控设备都是一种过程控制设备，这就要求它在实时控制的每一时刻都准确无误地工作。

阶梯轴机械加工工序卡片
工件名称：阶梯轴
工件材料：45#钢
工件尺寸：φ30mm×L120mm
加工要求：表面光洁度Ra0.8，轴径公差±0.01mm，轴长公差±0.5mm
机床：数控车床
刀具：外径切削刀、内径镗刀、车削刀、切断刀
夹具：三弹性夹紧器、圆柱夹紧器
工序：
1. 材料分割
将45#钢材料按工件长度要求分割，并进行精度检查，确保工件长度公差为±0.5mm.
2. 粗加工
将工件夹紧于三弹性夹紧器上，装置于数控车床上，使用车削刀进行粗加工。

粗加工时，应先进行外圆车削，后进行内孔加工，确保工件直径公差为±0.01mm、内孔公差为H7级别。

将工件进行反转，并进行车削刀调整。

使用车削刀加工阶梯轴的肩部。

加工中应保证工件的轴肩公差达到±0.02mm。

5. 精度检验
完成阶梯轴的加工后，进行精度检验。

应检测工件直径、轴长公差是否符合要求。

如若发现不符合要求，在进行调整后，重新进行检验。

6. 抛光处理
将工件进行抛光处理，达到表面光洁度要求Ra0.8。

加工完成后，进行最终检验及包装。

加工中所需注意事项：
1. 数控车床的使用环境应干燥、清洁、避免尘土影响设备正常使用。

2. 加工刀具的保养应定期进行，保证其切削效果及寿命。

3. 夹具的使用应注意夹紧力度是否适当，避免对工件表面造成损伤。

4. 操作人员应熟练运用加工设备及相应技能，保证工件质量。

数控加工技术文件填写数控加工专用技术文件是数控加工工艺设计的内容之一。

这些技术文件既是数控加工的依据、产品验收的依据，也是操作者遵守、执行的规程。

技术文件是对数控加工的具体说明，目的是让操作者更明确加工程序的内容、装夹方式、各个加工部位所选用的刀具及其它问题。

数控加工技术文件主要有：数控编程任务书、工件安装和原点设定卡片、数控加工工序卡片、数控加工走刀路线图、数控刀具卡片等。

以下提供了常用文件格式，文件格式可根据企业实际情况自行设计。

1.数控编程任务书它阐明了工艺人员对数控加工工序的技术要求和工序说明以及数控加工前应保证的加工余量。

它是编程人员和工艺人员协调工作和编制数控程序的重要依据之一，详见表1。

表1数控编程任务书2.数控加工工件安装和加工原点设定卡片（简称装夹图和零件设定卡）它应表示出数控加工原点、定位方法和夹紧方法，并应注明加工原点设定位置和坐标方向，使用的夹具名称和编号等，详见表2。

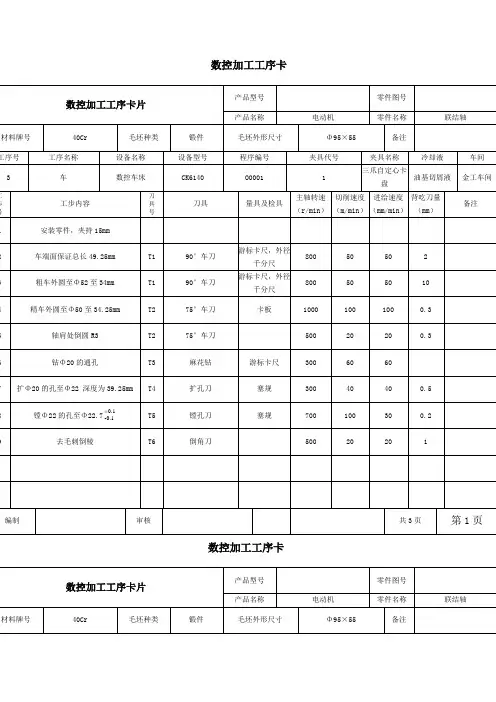

表2 工件安装和原点设定卡片3.数控加工工序卡片数控加工工序卡与普通加工工序卡有许多相似之处，所不同的是：工序草图中应注明编程原点与对刀点，要进行简要编程说明（如：所用机床型号、程序介质、程序编号、刀具半径补偿、镜向对称加工方式等）及切削参数（即程序编入的主轴转速、进给速度、最大背吃刀量或宽度等）的选择，详见表3。

表3 数控加工工序卡片4.数控加工走刀路线图在数控加工中，常常要注意并防止刀具在运动过程中与夹具或工件发生意外碰撞，为此必须设法告诉操作者关于编程中的刀具运动路线（如：从哪里下刀、在哪里抬刀、哪里是斜下刀等）。

为简化走刀路线图，一般可采用统一约定的符号来表示。

不同的机床可以采用不同的图例与格式，表4为一种常用格式。

表4 数控加工走刀路线图5.数控刀具卡片数控加工时要求刀具十分严格，一般要在机外对刀仪上预先调整刀具直径和长度。

刀具卡反映刀具编号、刀具结构、尾柄规格、组合件名称代号、刀片型号和材料等。
