应用光学习题应用光学习题.第一章 : 几何光学基本原理 ( 理论学时： 4 学时 )讨论题：几何光学和物理光学有什么区别它们研究什么内容思考题：汽车驾驶室两侧和马路转弯处安装的反光镜为什么要做成凸面，而不做成平面一束光由玻璃（ n= ）进入水（ n= ），若以45 ° 角入射，试求折射角。
证明光线通过二表面平行的玻璃板时，出射光线与入射光线永远平行。
为了从坦克内部观察外界目标，需要在坦克壁上开一个孔。
假定坦克壁厚为 200mm ，孔宽为 120mm ，在孔内部安装一块折射率为n= 的玻璃，厚度与装甲厚度相同，问在允许观察者眼睛左右移动的条件下，能看到外界多大的角度范围一个等边三角棱镜，若入射光线和出射光线对棱镜对称，出射光线对入射光线的偏转角为40 °，求该棱镜材料的折射率。
构成透镜的两表面的球心相互重合的透镜称为同心透镜，同心透镜对光束起发散作用还是会聚作用?共轴理想光学系统具有哪些成像性质第二章 : 共轴球面系统的物像关系 ( 理论学时： 10 学时，实验学时： 2 学时 )讨论题：对于一个共轴理想光学系统，如果物平面倾斜于光轴，问其像的几何形状是否与物相似为什么思考题：符合规则有什么用处为什么应用光学要定义符合规则有一放映机，使用一个凹面反光镜进行聚光照明，光源经过反光镜以后成像在投影物平面上。
光源高为 10mm ，投影物高为 40mm ，要求光源像高等于物高，反光镜离投影物平面距离为600mm ，求该反光镜的曲率半径等于多少试用作图法求位于凹的反光镜前的物体所成的像。
物体分别位于球心之外，球心和焦点之间，焦点和球面顶点之间三个不同的位置。
试用作图法对位于空气中的正透镜（）分别对下列物距：求像平面位置。
试用作图法对位于空气中的负透镜（）分别对下列物距：求像平面位置。
已知照相物镜的焦距毫米，被摄景物位于距离米处，试求照相底片应放在离物镜的像方焦面多远的地方?设一物体对正透镜成像，其垂轴放大率等于－1 ，试求物平面与像平面的位置，并用作图法验证。

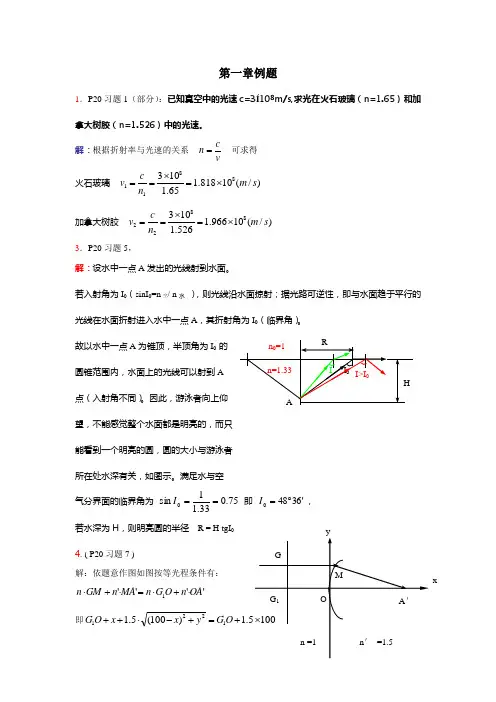

第一章例题1．P20习题1（部分）：已知真空中的光速c=3Í108m/s,求光在火石玻璃（n=1.65）和加拿大树胶（n=1.526）中的光速。
解：根据折射率与光速的关系 vcn =可求得 火石玻璃 )/(10818.165.11038811s m n c v ⨯=⨯==加拿大树胶 )/(10966.1526.11038822s m n c v ⨯=⨯==3．P20习题5，解：设水中一点A 发出的光线射到水面。
若入射角为I 0（sinI 0=n 空/ n 水 ），则光线沿水面掠射；据光路可逆性，即与水面趋于平行的光线在水面折射进入水中一点A ，其折射角为I 0（临界角）。
故以水中一点A 为锥顶，半顶角为I 0 的 圆锥范围内，水面上的光线可以射到A 点（入射角不同）。
因此，游泳者向上仰 望，不能感觉整个水面都是明亮的，而只 能看到一个明亮的圆，圆的大小与游泳者 所在处水深有关，如图示。
满足水与空 气分界面的临界角为 75.033.11sin 0==I 即 '36480︒=I ， 若水深为H ，则明亮圆的半径 R = H tgI 0 4. ( P20习题7 )解：依题意作图如图按等光程条件有：''''1OA n O G n MA n GM n ⋅+⋅=⋅+⋅即.1)100(5.11221+=+-⋅++O G y x x O G所以x y x -=+-⋅150)100(5.122两边平方得222)150(])100[(25.2x y x -=+-2223002250025.245022500x x y x x +-=++- 025.225.115022=++-y x x0120101822=-+x x y ——此即所求分界面的表达式。
第二章例题1．（P53习题1）一玻璃棒（n =1.5），长500mm ，两端面为半球面，半径分别为50mm 和100mm ，一箭头高1mm ，垂直位于左端球面顶点之前200mm 处的轴线上，如图所示。
应用光学例题近轴光学系统例 1. 一厚度为 200mm 的平行平板玻璃(n=1.5)下面放着一直径为 1mm 的金属片。
若在玻璃板上盖一圆形纸片, 要求在玻璃板上方任何方向上都看不到该金属片, 问纸片的最小直径为多少?例 2. 用费马定理证明光的折射定律和反射定律。
例 3. 如图有两个平面反射镜, M1、 M2夹角为α, 今在两反射镜之间有一光线以50°角入射, 入射到 M1的反射镜上,经 M1、 M2四次反射后,起反射光线与 M1平行,求其夹角α。
例 4. 设计一个在空气中和某种玻璃之间的单个折射表面构成的光学系统,希望物在空气中离表面 15.0cm 。
实像在玻璃中,离表面 45.0cm ,放大率为 2.0。
那么玻璃的折射率应为多少?表面的曲率半径为多少?例 5. 直径为 100mm 的球形玻璃缸,将半面镀银,内有一条鱼在镀银面前 25mm 处。
问缸外的观察者看到几条鱼?位置在何处?相对大小事多少?(水的折射率为 4/3)例 6. 在一张报纸上放一个平凹透镜,通过镜面看报纸。
当平面朝着眼睛时,报纸的虚像在平面下 13.3mm 处。
当凸面朝着眼睛时, 报纸的虚像在凸面下 14.6mm 处。
若透镜中央厚度为 20mm 。
求透镜的折射率和凸球面的曲率半径。
例 7. 一凹球面镜将一实物成一实像,物与像的距离为 1m ,物高为像高的 4倍,求凹面镜的曲率半径。
例8. ①一束平行光入射到一半径 r=30mm,折射率 n=1.5的玻璃球上,求其汇聚点的位置。
②如果在凸面上镀反射膜, 其汇聚点应在何处?③如果凹面镀反射膜, 则反射光束在玻璃中的汇聚点在何处?④反射光束经前表面折射后,汇聚点在何处?说明各汇聚点的虚实。
(2)(3)(4)例 9. 一直径为 400mm ,折射率为 1.5的玻璃球中有两个小气泡,一个位于球心,另一个在 1/2半径处。
沿两气泡连线方向在球两边观察,问看到的气泡在何处?如果在水中观察者看到的气泡又在何处?例 10. 位于空气中的等腰直角棱镜折射率 n=1.54, 问当光线在斜边上发生全反射时直角边 1上入射光线的入射角 I 1 应为多大?若棱镜折射率增大, I1增大还是减小?又问若棱镜放入水中,按图中光轴方向入射的光线是否会发生全反射。
习 题 第一章1、游泳者在水中向上仰望，能否感觉整个水面都是明亮的？(不能，只能感觉到一个明亮的圆，圆的大小与游泳都所在的水深有关，设水深H ，则明亮圆半径HtgIc R =）2、有时看到窗户玻璃上映射的太阳光特别耀眼，这是否是由于窗玻璃表面发生了全反射现象？答：是。
3、一束在空气中波长为nm 3.589=λ的钠黄光从空气射入水中时，它的波长将变为多少？在水中观察这束光时其颜色会改变吗？答：'λλ=n ，nm 442'=λ不变 4、一高度为m 7.1的人立于路灯边（设灯为点光源）m 5.1远处，路灯高度为m 5，求人的影子长度。
答：设影子长x ，有：57.15.1=+x x ∴x=0.773m 5、为什么金钢石比磨成相同形状的玻璃仿制品显得更加光彩夺目？ 答：由于金钢石折射率大，所以其临界角小，入射到其中的光线大部分都能产生全反射。
6、为什么日出或日落时太阳看起来稍微有些发扁？（300例P1）答：日出或日落时，太阳位于地平线附近，来自太阳顶部、中部和底部的光线射向地球大气层的入射角依次增大（如图）。
同时，大气层密度不均匀，折射率水接近地面而逐渐增大。
当光线穿过大气层射向地面时，由于n逐渐增大，使其折射角逐渐减小，光线的传播路径就发生了弯曲。
我们沿着光线去看，看到的发光点位置会比其实际位置高。
另一方面，折射光线的弯曲程度还与入射角有关。
入射角越大的光线，弯曲越厉害，视觉位置就被抬得越高，因为从太阳上部到下部发出的光线，入射角依次增大，下部的视觉位置就依次比上部抬高的更多。
第二章1、如图2－65所示，请采用作图法求解物体AB的像，设物像位于同一种介质空间。
图2－652、如图2－66所示，'MM为一薄透镜的光轴，B为物点，'B为像点，试采用作图法求解薄透镜的主点及焦点的位置。
BMB'M′BM M′B'●●●●(a) (b)图2－663、如图2－67所示，已知物、像的大小及位置，试利用图解法求解出焦点的位置，设物、像位于同一种介质空间。
第一章例题1．P20习题1（部分）：已知真空中的光速c=3Í108m/s,求光在火石玻璃（n=1.65）和加拿大树胶（n=1.526）中的光速。
解：根据折射率与光速的关系 vcn =可求得 火石玻璃 )/(10818.165.11038811s m n c v ⨯=⨯==加拿大树胶 )/(10966.1526.11038822s m n c v ⨯=⨯==3．P20习题5，解：设水中一点A 发出的光线射到水面。
若入射角为I 0（sinI 0=n 空/ n 水 ），则光线沿水面掠射；据光路可逆性，即与水面趋于平行的光线在水面折射进入水中一点A ，其折射角为I 0（临界角）。
故以水中一点A 为锥顶，半顶角为I 0 的 圆锥范围内，水面上的光线可以射到A 点（入射角不同）。
因此，游泳者向上仰 望，不能感觉整个水面都是明亮的，而只 能看到一个明亮的圆，圆的大小与游泳者 所在处水深有关，如图示。
满足水与空 气分界面的临界角为 75.033.11sin 0==I 即 '36480︒=I ， 若水深为H ，则明亮圆的半径 R = H tgI 0 4. ( P20习题7 )解：依题意作图如图按等光程条件有：''''1OA n O G n MA n GM n ⋅+⋅=⋅+⋅即.1)100(5.11221+=+-⋅++O G y x x O G所以x y x -=+-⋅150)100(5.122两边平方得222)150(])100[(25.2x y x -=+-2223002250025.245022500x x y x x +-=++- 025.225.115022=++-y x x0120101822=-+x x y ——此即所求分界面的表达式。
第二章例题1．（P53习题1）一玻璃棒（n =1.5），长500mm ，两端面为半球面，半径分别为50mm 和100mm ，一箭头高1mm ，垂直位于左端球面顶点之前200mm 处的轴线上，如图所示。

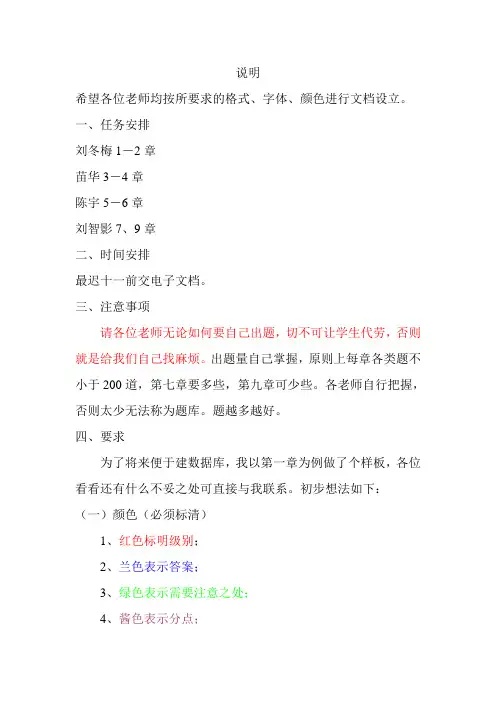

说明希望各位老师均按所要求的格式、字体、颜色进行文档设立。
一、任务安排刘冬梅1－2章苗华3－4章陈宇5－6章刘智影7、9章二、时间安排最迟十一前交电子文档。
三、注意事项请各位老师无论如何要自己出题，切不可让学生代劳，否则就是给我们自己找麻烦。
出题量自己掌握，原则上每章各类题不小于200道，第七章要多些，第九章可少些。
各老师自行把握，否则太少无法称为题库。
题越多越好。
四、要求为了将来便于建数据库，我以第一章为例做了个样板，各位看看还有什么不妥之处可直接与我联系。
初步想法如下：（一）颜色（必须标清）1、红色标明级别；2、兰色表示答案；3、绿色表示需要注意之处；4、酱色表示分点；5、浅绿表示一些说明（二）难易级别I级表示简单II级表示中等III级表示有难度。
（三）多选题没有分级别，全部按III级处理。
（四）计算题中一个简单公式就可求出的定为I级（每题5分），课后原题均为II级（每题8分），课外题（除非很简单的）均按III级标定（每题10分）。
建议大家计算题用填空的形式出，用选择也可（这是我反复试验的结果，觉得还是填空题好一些）。
但是出题时要细化一些问题。
若以填空的形式出，最好题中确定好结果数值的单位，如 r毫米。
计算结果请按小数结果给出（别写成分数形式）。
若答案仍很难确定（由于存在精度问题），可给出一个具体答案后再补充一个答案范围，甚至标明有效数字，可参看我编的第一章内容。
（五）填空题除难易级别外，又按需要填的空的个数分为一空题、二空题、三空题。
二空及三空题可能存在次序问题，这都可在题后注明。
（六）判断题建议将正确的题与错误的题分开写。
总之一句话，好好参看我写的样板，尤其是有颜色标注的地方可能对你有帮助。
依葫芦画瓢吧！大家受累了！谢谢！应用光学试题第一章一、填空题（建议每空1分）I级I级1空1、2、I级2空1、2、I级3空1、2、II级II级1空1、2、II级2空1、2、II级3空1、2、III级1空1、2、III级2空1、2、III级3空1、2、二、选择题（单选，建议每题2分）I级1、2、II级1、2、III级1、2、三、选择题（多选，建议每题2分）此类不分级1、2、四、判断是非题（建议每题2分，对的写“对”，错的写“错”）对题1、2、错题1、2、五、计算题（均用小数表示结果）I级（建议每题5分）1、II级（建议每题8分）1、III级（建议每题10分）1、一、填空题（建议每空1分）I级I级1空1、几何光学是光学学科中以为基础，研究光的传播规律和光学系统成像特性的一门学科。
应用光学习题、第一章 : 几何光学基本原理 ( 理论学时: 4 学时 )•讨论题:几何光学与物理光学有什么区别？它们研究什么内容？•思考题:汽车驾驶室两侧与马路转弯处安装的反光镜为什么要做成凸面,而不做成平面？•一束光由玻璃( n=1、5 )进入水( n=1、33 ),若以45 ° 角入射,试求折射角。
•证明光线通过二表面平行的玻璃板时,出射光线与入射光线永远平行。
•为了从坦克内部观察外界目标,需要在坦克壁上开一个孔。
假定坦克壁厚为 200mm ,孔宽为 120mm ,在孔内部安装一块折射率为 n=1、5163 的玻璃,厚度与装甲厚度相同,问在允许观察者眼睛左右移动的条件下,能瞧到外界多大的角度范围？•一个等边三角棱镜,若入射光线与出射光线对棱镜对称,出射光线对入射光线的偏转角为40 °,求该棱镜材料的折射率。
•构成透镜的两表面的球心相互重合的透镜称为同心透镜,同心透镜对光束起发散作用还就是会聚作用？•共轴理想光学系统具有哪些成像性质？第二章 : 共轴球面系统的物像关系 ( 理论学时: 10 学时,实验学时: 2 学时 )•讨论题:对于一个共轴理想光学系统,如果物平面倾斜于光轴,问其像的几何形状就是否与物相似？为什么？•思考题:符合规则有什么用处？为什么应用光学要定义符合规则？•有一放映机,使用一个凹面反光镜进行聚光照明,光源经过反光镜以后成像在投影物平面上。
光源高为10mm ,投影物高为 40mm ,要求光源像高等于物高,反光镜离投影物平面距离为 600mm ,求该反光镜的曲率半径等于多少？•试用作图法求位于凹的反光镜前的物体所成的像。
物体分别位于球心之外,球心与焦点之间,焦点与球面顶点之间三个不同的位置。
•试用作图法对位于空气中的正透镜( )分别对下列物距:求像平面位置。
•试用作图法对位于空气中的负透镜( )分别对下列物距:求像平面位置。
•已知照相物镜的焦距毫米,被摄景物位于距离米处,试求照相底片应放在离物镜的像方焦面多远的地方？•设一物体对正透镜成像,其垂轴放大率等于－ 1 ,试求物平面与像平面的位置,并用作图法验证。
应用光学例题(总29页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--近轴光学系统例1.一厚度为200mm的平行平板玻璃（n=）下面放着一直径为1mm的金属片。
若在玻璃板上盖一圆形纸片，要求在玻璃板上方任何方向上都看不到该金属片，问纸片的最小直径为多少例2.用费马定理证明光的折射定律和反射定律。
例3.如图有两个平面反射镜，M1、M2夹角为α，今在两反射镜之间有一光线以50°角入射，入射到M1的反射镜上，经M1、M2四次反射后，起反射光线与M1平行，求其夹角α。
例4.设计一个在空气中和某种玻璃之间的单个折射表面构成的光学系统，希望物在空气中离表面。
实像在玻璃中，离表面，放大率为。
那么玻璃的折射率应为多少表面的曲率半径为多少例5.直径为100mm的球形玻璃缸，将半面镀银，内有一条鱼在镀银面前25mm处。
问缸外的观察者看到几条鱼位置在何处相对大小事多少（水的折射率为4/3)例6.在一张报纸上放一个平凹透镜，通过镜面看报纸。
当平面朝着眼睛时，报纸的虚像在平面下处。
当凸面朝着眼睛时，报纸的虚像在凸面下处。
若透镜中央厚度为20mm。
求透镜的折射率和凸球面的曲率半径。
例7.一凹球面镜将一实物成一实像，物与像的距离为1m，物高为像高的4倍，求凹面镜的曲率半径。
例8.①一束平行光入射到一半径r=30mm，折射率n=的玻璃球上，求其汇聚点的位置。
②如果在凸面上镀反射膜，其汇聚点应在何处③如果凹面镀反射膜，则反射光束在玻璃中的汇聚点在何处④反射光束经前表面折射后，汇聚点在何处说明各汇聚点的虚实。
(2)(3)(4)例9.一直径为400mm，折射率为的玻璃球中有两个小气泡，一个位于球心，另一个在1/2半径处。
沿两气泡连线方向在球两边观察，问看到的气泡在何处如果在水中观察者看到的气泡又在何处例10.位于空气中的等腰直角棱镜折射率n=，问当光线在斜边上发生全反射时直角边1上入射光线的入射角I1应为多大若棱镜折射率增大，I1增大还是减小又问若棱镜放入水中，按图中光轴方向入射的光线是否会发生全反射。
