电力系统变电运行培训试题

变电运行专业题库1、什么是变电站的综合管理？变电站的综合管理是指为了保证变电站连续、安全、可靠、稳定运行的一系列管理措施，它包括运行管理、技术管理、设备管理和培训管理等5个基本内容。

2、变电站的主、辅设备有哪些？错误！未找到引用源。

、变电站的主设备包括：3kV及以上变压器、高压母线、断路器、隔离开关、线路和电缆等传送和分配负荷及调相机、静止补偿器、电容器和电抗器等用于无功补偿和调压的一次设备，以及继电保护、自动化控制、直流系统等二次设备。

错误！未找到引用源。

、变电站的辅助设备主要是指那些发生了故障就能直接影响供电主要设备安全运行的设备，如所用变压器、所用母线及其3kV及以上的隔离开关、互感器、避雷器、蓄电池，电动给水泵及与之配套的电动机，冷却水泵和架构、建筑等设备。

3、什么是电气一次设备和一次回路？电气一次设备是指直接用于生产、输送和分配电能的生产过程中的高压电气设备，包括发电机、变压器、断路器、隔离开关、自动开关、接触器、刀开关、母线、输电线路、电力电缆、电容器、电抗器、电动机等。

由一次设备相互连接，构成发电、输电、配电或进行其他生产过程的电气回路称为一次接线系统和一次回路。

4、线路断线有何特点？系统发生断相故障时，（一相或两相断相）造成不对称运行。

在此种情况下，系统为非全相运行，除故障部分都是平衡的。

断相后的特点有：错误！未找到引用源。

、一相断相时，非故障相电流在一般情况下较断相前的负荷电流有所增加。

错误！未找到引用源。

、一相断相后，系统出现负序电流和零序电流，正序电流较断相前小一些，因此一相断相后，系统输出功率要降低。

错误！未找到引用源。

、两相断相后，必须立即断开两侧断路器。

5、为什么硬母线要装设伸缩接头？母线在运行中会因热胀冷缩而使长度发生变化。

为避免因长度的变化使母线和运行瓷瓶受到过大的应力受损，所以在硬母线上装设伸缩接头。

6、为什么要在电力电容器与其断路器之间装设一组氧化锌避雷器？装设氧化锌避雷器是为了防止电力电容器在拉、合操作时，可能出现的操作过电压，保证电气设备的安全运行。

变电运行二百题(答案版)一、规程及规章制度1、值班人员岗位责任制内容是什么?(值班长略)答：1)、执行值班长指令，服从值班长指挥。

2)填写操作票，进行模拟操作和现场操作。

3)按时巡视设备，发现缺陷及时汇报。

4)按时抄表，计算电量及有关电力数据。

5)填写各种记录，保管现场作业用具。

6) 加强学习，做到“三熟”、“三能”，持证上岗。

7) 按职能分工，做好文明生产。

2、值班人员安全生产责任制内容是什么?(值班长略)答：1)在所长领导下，认真完成本所的安全运行和经济供电工作。

2)严格执行安全规程及操作规程和设备运行规程，保证操作准确无误。

3)认真记录当班工作，安全交接班。

4)掌握设备运行情况，及时发现设备隐患，并向主管部门汇报。

5)主动接受各级管理人员的考核，不断提高自我保安能力、6)有权拒绝一切违章指挥，保证人身设备安全。

3、“三熟三能”内容是什么?答：三熟：熟悉系统基本原理，熟悉倒闸操作、事故处理，熟悉本岗位规章制度、标准。

三能：能分析设备运行状况，能分析故障、排出故障，能掌握一般维修技能。

4、交接班内容是什么?1)系统运行方式。

2)事故处理、倒闸操作、设备检修、试验等情况。

3)没作业完工作情况，安全措施布置情况。

4)保护及自动装置变化情况，各种报警、灯光、信号试验情况。

5)仪器、仪表、工具、材料、用品、设备、环境情况。

6)领导指示、上级部门的工作安排。

7)与运行有关的其它事项。

5、什么是“四不放过”?答：1)事故原因没有查清不放过。

2)事故发生后没有采取防范措施不放过。

3)广大职工没有受到教育不放过。

4)事故责任者没有追究不放过。

6、什么是“两票三制”?答：两票：操作票、工作票三制：交接班制度、设备巡回检查制度、设备定期维护试验制度.7、供电部从严治部“十不准”内容有哪些?答：一、不准在工作时间喝酒(含午间及值班时间)二、不准在工作场所赌博及搞非组织娱乐活动三、不准迟到、早退、中途脱岗四、不准利用工作之便勒索用户，吃、拿、卡、要五、不准违反服务承诺，损害企业形象六、不准虚报、冒领、克扣、截留工资、奖金及各种补贴七、不准截留、挪用、私分企业营业收入八、不准在工程施工、物资采购等资金使用过程中营私舞弊九、不准擅自对外承揽各种小件工程十、不准擅自外借、倒卖各种设备、器具、材料8、变电所运行人员“十必须”内容有哪些?答：一、运行人员上岗后必须穿工作服、平跟鞋，佩戴胸签。

变电站值班员考试题2269、【2】并联补偿----并联补偿是指把电力电容器并联接在负荷（如电动机）, 或供电设备（如变压器）上运行, 由于电动机、变压器等均是电感性负荷, 在这些电气设备中除有有功电流外, 还有无功电流（即电感电流）, 而电容电流在相位上和电感电流相差180°, 感性电气设备的无功电力由电容来供给。

从而减少线路能量损耗, 改善电压质量, 提高系统供电能力。

这就是并联补偿。

270、【4】电晕放电和电晕起始电压----在不均匀电场中, 击穿以前间隙中看不到什么放电迹象, 流经间隙的放电电流也极小。

随着电压升高, 放电电流逐渐增大, 但还是很小的, 当电场还明显低于击穿电压时, 在紧贴电极、电场强度局部增强的区域内将出现白紫色的晕光, 可以听到咝咝声, 间隙中的放电电流也增大到工程仪表可以测得的数值。

但电流还是很小的, 间隙还保持其绝缘性能, 所以电晕放电实际上是不均匀电场中局部放电现象。

刚出现电晕放电的电压称为电晕起始电压。

271.【3】反击----当雷电击到避雷针时, 雷电流经过接地装置通入大地。

若接地装置的接地电阻过大,它通过雷电流时电位将升得很高, 因此与该接地装置相连的杆塔、构架或设备外壳将处于很高的地电位。

这很高的地电位同样作用在线路或设备的绝缘上, 可使绝缘发生击穿。

由此可见, 接地导体由于地电位升高可以反过来向带电导体放电的这种现象叫“反击”。

272.【2】大气过电压----大气过电压又叫外部过电压, 它是由雷击所引起的过电压, 包括两种, 一种是对设备的直击雷过电压；另一种是雷击于设备附近时, 在设备上产生的感应过电压。

273.【3】内部过电压----内部过电压是由于操作（合闸、拉闸）, 事故（接地、断线）或其它原因, 引起电力系统的状态发生突然变化, 将出现从一种稳态转变为另一种稳态的过渡过程, 在这个过程中可能产生对系统有危险的过电压。

这些过电压是系统内部电磁能的振荡和积聚所引起的, 所以叫做内部过电压。

变电运行考试题之一一、填空题：1、继电保护装置必须满足 (选择性、快速性、灵敏性、可靠性) 四个基本要求。

2、1YBM和2YBM小母线在正常时带负电。

3、氧化锌避雷器的主要特点是：无火花间隙、残压低、 ( 通流容量大) 。

4、线路零序保护的动作时间是按( 阶梯型) 时限特性来整定的。

5、避雷器接地电阻必须 ( ≤0.5Ω) ，独立避雷针接地电阻应( ≤10Ω) ，架构避雷针接地电阻应 (≤0.5Ω) 。

6、在停用空载变压器时，有可能产生操作过电压，其过电压幅值可达相电压的( 3～4)倍。

7、继电保护的展开图分别绘制了保护接线中的交流电压回路、( 交流电流 )回路和( 直流)回路。

8、变压器绝缘油中的 (总烃) 含量高、 (乙炔 )含量高、氢含量高，说明设备中有电弧放电缺陷。

9、电压互感器在正常运行时，其二次侧电压为 ( 100) V。

10、三段式距离保护中第I段的保护范围是线路全长的 ( 80%～85% ) 。

二、选择：（共15分，每题1.5分）1、测量电流互感器极性的目的是为了（ C ）。

A、满足负载的要求B、提高保护装置动作的灵敏度C、保证外部接线正确2、变压器发生内部故障时的主保护是（ A ）保护。

A、瓦斯 B、差动 C、过流3、选择断路器遮断容量应根据其安装处（ C）来决定。

A、变压器的容量 B、最大负荷C、最大短路电流4、发生三相对称短路时，短路电流中包含（ A ）分量。

A、正序 B、负序 C、零序5、（ B ）绝缘子应定期带电检测“零值”或绝缘电阻。

A、棒式B、悬式和多元件组合支柱式 C针式6、变压器的上层油温不宜超过（ C ）。

A、105℃ B、95℃ C、85℃7、断路器液压机构中的压力表指示的是（ A ）压力。

A、液体 B、氮气 C、空气8、断路器的失灵保护在（ B ）时动作。

A、保护拒动 B、断路器拒动 C、断路器误动9、变压器带（ A ）负荷时电压最高。

A、容性 B、感性 C、阻性10、变电站的母线上装设避雷器是为了（ C ）。

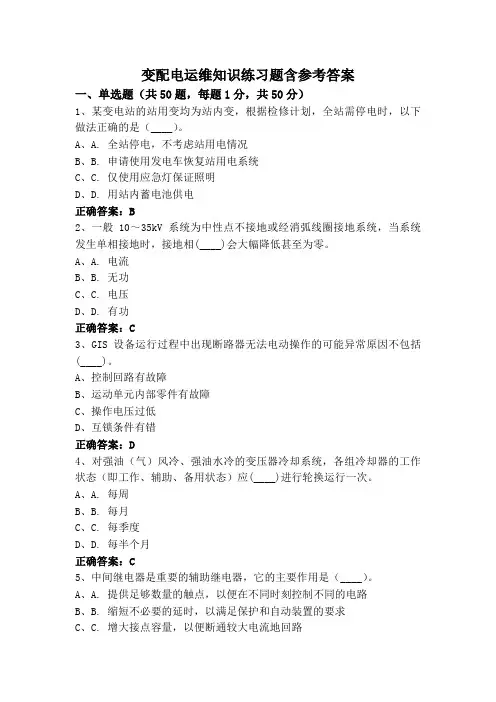

变配电运维知识练习题含参考答案一、单选题（共50题，每题1分，共50分）1、某变电站的站用变均为站内变，根据检修计划，全站需停电时，以下做法正确的是（____）。

A、A. 全站停电，不考虑站用电情况B、B. 申请使用发电车恢复站用电系统C、C. 仅使用应急灯保证照明D、D. 用站内蓄电池供电正确答案：B2、一般10～35kV系统为中性点不接地或经消弧线圈接地系统，当系统发生单相接地时，接地相(____)会大幅降低甚至为零。

A、A. 电流B、B. 无功C、C. 电压D、D. 有功正确答案：C3、GIS设备运行过程中出现断路器无法电动操作的可能异常原因不包括(____)。

A、控制回路有故障B、运动单元内部零件有故障C、操作电压过低D、互锁条件有错正确答案：D4、对强油（气）风冷、强油水冷的变压器冷却系统，各组冷却器的工作状态（即工作、辅助、备用状态）应(____)进行轮换运行一次。

A、A. 每周B、B. 每月C、C. 每季度D、D. 每半个月正确答案：C5、中间继电器是重要的辅助继电器，它的主要作用是（____）。

A、A. 提供足够数量的触点，以便在不同时刻控制不同的电路B、B. 缩短不必要的延时，以满足保护和自动装置的要求C、C. 增大接点容量，以便断通较大电流地回路D、D. 使继电保护装置变得比较复杂正确答案：C6、在进行开关柜（____）时，应首先检查带电显示装置指示正常，证明其完好性。

A、A.送电操作B、B.维护C、C.带电检测D、D.停电操作正确答案：D7、断路器分闸掣子扣入深度太浅，或扣入面变形，扣入不牢会造成弹簧机构(____)。

A、A. 控制断线B、B. 无信号自动分闸C、C. 开关储能电机不停D、D. 分闸后即合闸正确答案：B8、《隔离开关分合闸位置“双确认”改造技术规范》中姿态传感系统试验项目包括姿态传感系统的（____）和传感器与开关的联合性能检测试验两类。

A、A.单独试验B、B.型式试验C、C.出厂试验D、D.现场试验正确答案：A9、防误装置解锁钥匙（____）配置在变电站内。

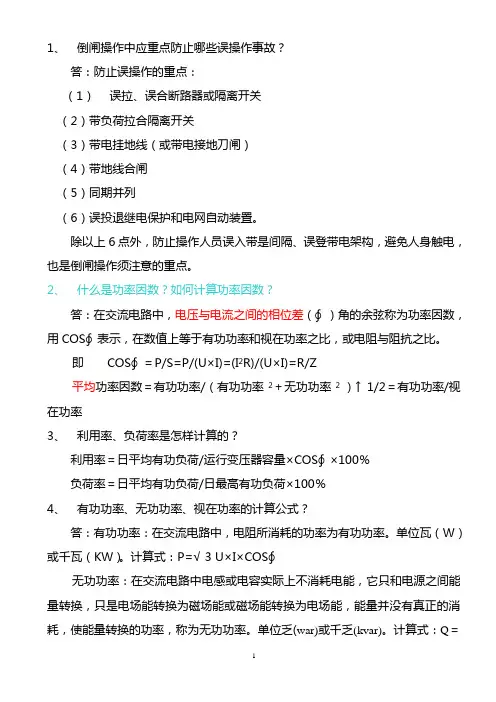

1、倒闸操作中应重点防止哪些误操作事故？答：防止误操作的重点：（1）误拉、误合断路器或隔离开关（2）带负荷拉合隔离开关（3）带电挂地线（或带电接地刀闸）（4）带地线合闸（5）同期并列（6）误投退继电保护和电网自动装臵。

除以上6点外，防止操作人员误入带是间隔、误登带电架构，避免人身触电，也是倒闸操作须注意的重点。

2、什么是功率因数？如何计算功率因数？答：在交流电路中，电压与电流之间的相位差（∮）角的余弦称为功率因数，用COS∮表示，在数值上等于有功功率和视在功率之比，或电阻与阻抗之比。

即 COS∮＝P/S=P/(U×I)=(I2R)/(U×I)=R/Z平均功率因数＝有功功率/（有功功率2＋无功功率 2 ）↑1/2＝有功功率/视在功率3、利用率、负荷率是怎样计算的？利用率＝日平均有功负荷/运行变压器容量×COS∮×100％负荷率＝日平均有功负荷/日最高有功负荷×100％4、有功功率、无功功率、视在功率的计算公式？答：有功功率：在交流电路中，电阻所消耗的功率为有功功率。

单位瓦（W）或千瓦（KW）。

计算式：P=√3 U×I×COS∮无功功率：在交流电路中电感或电容实际上不消耗电能，它只和电源之间能量转换，只是电场能转换为磁场能或磁场能转换为电场能，能量并没有真正的消耗，使能量转换的功率，称为无功功率。

单位乏(war)或千乏(kvar)。

计算式：Q＝√3 U×I×sin∮视在功率：在交流电路中，电压和电流的乘积，或者说有功功率和无功功率的矢量和。

单位伏安（VA）或千伏安（KVA）。

计算式：S=√（P2+Q2 ）=√3 U*I5、什么是相电压、相电流、线电压、线电流？答：相电压：三相电源中星型负载两端的电压称相电压。

用U A、U B、U C表示。

相电流：三相电源中流过每相负载的电流为相电流，用I AB、I BC、I CA表示。

变电运行专业考试试题单位：开原供电分公司姓名：成绩：一：填空题（共20分，每空1分）1、在正常运行中，隔离开关发热的主要原因有（导电杆的拧紧部分松动）和（刀口合得不严）。

2、当线路发生单项接地、消弧线圈动作后，应记录（时间）、中性点（电压）和（电流）及三相（对地）电压，并应向当值调度员报告。

3、将电压互感器停电时，应先断开（二次侧），后断开（一次侧）。

4、室内母线涂相色漆后有利于（识别相位）和（散热），钢母线涂相色漆还可以（防止生锈）。

5、油断路器严重缺油时，应迅速断开（操作）电源，打开（保护跳闸）压板，悬挂（严禁拉闸）标示牌。

6、10KV线路的过流保护是（速断保护）的后备保护，过流保护的动作是按躲过（最大负荷电流）来整定的。

7、蓄电池组在全浮充运行方式运行时，稳压充电机的输出电流应包括（正常的直流负荷）电流和（蓄电池自放电）电流。

8、断路器固有合闸时间是指从（合闸线圈带电）起到（动静触头接触）止的一段时间。

二、判断题（共10分，每题1分）1、备用电源自动投入装置应动而未动作时，应立即将断路器强送一次( × )。

2、差动保护的优点是：能够迅速地并且有选择地切除保护范围内故障（√）。

3、直流系统发生负极接地时，其对地电压降低，而正极对地电压升高（√）。

4、在处理事故过程中，可以不填写倒闸操作票（√）。

5、电流互感器二次回路可以装设熔断器（×）。

6、为了使用户停电时间尽可能缩短，备用电源自动投入装置可以不带时限( × )。

7、在用试停的方法寻找直流回路接地点时，应将距离保护和高频保护停用（√）。

8、变压器油位下降时，应将档板式瓦斯继电器停用( × )。

9、用隔离开关不仅可以用来进行倒闸操作，还可以切断负荷电流(×)。

10、电抗器作用是抑制高次谐波，降低母线残压（×）。

三、选择题（共20分，每题2分）1、变压器瓦斯保护动作的原因是由于变压器（ A ）。

变电运行培训试题试题及答案一、填空题（10空，每空1分）1.电气设备的绝缘水平是指该电气设备能承受的试验电压值。

2.直流系统发生负极接地时，其负极对地电压降低，而正极对地电压升高。

3.真空断路器熄灭时间短，当电流过零时电弧即熄灭。

4.变电运行班组每周开展一次安全活动。

5.工作现场布置的安全措施是否完善是工作许可人的安全责任。

6.无功功率按照分层分区的操纵原则，力求就地平衡，避免无功功率的长距离输送。

7.倒闸操作由两人执行，先由监护人按操作项目内容高声唱票，操作人手指被操作设备及操作方向高声复诵。

8.更换吸湿器硅胶时应将重瓦斯保护改投发信。

二、选择题（25题，每题1分）1.在送电线路负荷不变时，当首端电压调高时，其电流是（B ）。

（A）增大（B）减小（C）不变（D）不一定2.负载取星形连接还是三角形连接，是根据（D ）而定。

（A）电源的接法（B）电源的额定电压（C）负载所需电流大小（D）电源电压的大小，负载额定电压大小3.RLC串联正弦电路，已知U R= 2U L= 3U C= 6V，则端电压U =（B ）。

（A）6V （B）37（C）7V （D）354.RL串联电路的功率因数cosφ＝0.8，Q L＝3kvar，则视在功率S＝（C ）。

（A）3kV A （B）4 kV A （C）5kV A （D）2 kV A5.两只电容C1=10mF，C2=20mF并联后的电容量为（A ）。

（A）30mF （B）20/3mF （C）10mF （D）20mF6.灯光监视的断路器操纵与信号回路，红灯亮表示（C ）。

（A）断路器在跳闸状态，并表示其跳闸回路完好（B）断路器在合闸状态，并表示其合闸回路完好（C）断路器在合闸状态，并表示其跳闸回路完好（D）断路器在跳闸状态，并表示其合闸回路完好7.不能保护主变低压绕组故障的保护为（B ）。

（A）纵差（B）零差（C）瓦斯（D）复合过流8.短接电流互感器二次回路的操作顺序是（A ）。

变电运行岗位技能培训试题单位___________姓名___________成绩___________一、选择题（每题1分，共20分）1、变压器差动保护用的电流互感器，在Y形进行中性点接地时，△形连接的CT二次侧（）A、不应接地B、可能任一相接地C、必须是B相接地2、跳闸线圈的最低动作电压与额定电压之比：（）不得低于30%，且不得高于50% B、不得低于30%，且不得高于75% C、不得低于30%，且不得高于65%3、以下调整定值顺序错误的是（）。

A、220KV系统保护定值调整时，速断保护定值应在运行方式改变前进行；B、220KV系统保护定值调整时，带时限的保护可在运行方式改变后进行调整；C、110KV系统保护定值调整时，对于过电流继电器，若定值由大变小，则在运行方式改变前调整。

D、110KV系统保护调整定值时，对于时限定值由小变大，则在运行方式改变前进行。

4、以下说法错误的是（）。

A、高频保护有三种状态；B、L FP-901A保护装置有三个独立的CPU；C、Y BX-1装置在进行通道交换时有三个5秒过程；D、综合重合闸有三种运行方式。

5、Y/△-11型的变压器，差动保护的CT二次侧的连接方法是：（）A、变压器Y、△侧的CT二次侧分别接成△、Y形B、变压器Y、△侧的CT二次侧分别接成Y、△形C、变压器Y、△侧的CT二次侧分别接成△形D、变压器Y、△侧的CT二次侧分别接成Y形6、有载调压变压器本体的油枕油位与分接开关的油枕油位高度应：（）A、相等B、本体油枕的油位高于分接开关油枕的油位C、分接开关的油枕油位高于本体的油枕油位D、两个油枕的油位无论哪个高或低都可以。

7、电容器组的过流保护反映电容器的（）故障A、内部B、外部短路C、接地8、下列保护配合操作不正确的是（）。

A、微机高频保护与单相重合闸均停用时，应先停高频保护，再停用单重；B、高频保护与距离、方向零序保护均停用时，先停高频闭锁，后停距离、方向零序保护；C、高频相差、高频闭锁保护同时停用，距离、方向零序保护需调整定值时，应先停高频相差，调整距离、方向零序保护定值后，再停用高频闭锁保护；D、母差保护停用，需调整有关开关保护时，应先调整有关开关保护定值后，再停用母差保护。

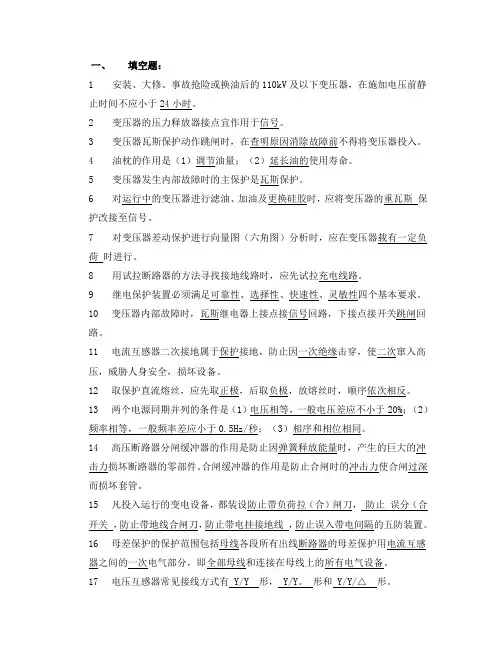

一、填空题：1安装、大修、事故抢险或换油后的110kV及以下变压器，在施加电压前静止时间不应小于24小时。

2变压器的压力释放器接点宜作用于信号。

3变压器瓦斯保护动作跳闸时，在查明原因消除故障前不得将变压器投入。

4油枕的作用是（1）调节油量；（2）延长油的使用寿命。

5变压器发生内部故障时的主保护是瓦斯保护。

6对运行中的变压器进行滤油、加油及更换硅胶时，应将变压器的重瓦斯保护改接至信号。

7对变压器差动保护进行向量图（六角图）分析时，应在变压器载有一定负荷时进行。

8用试拉断路器的方法寻找接地线路时，应先试拉充电线路。

9继电保护装置必须满足可靠性、选择性、快速性、灵敏性四个基本要求。

10变压器内部故障时，瓦斯继电器上接点接信号回路，下接点接开关跳闸回路。

11电流互感器二次接地属于保护接地，防止因一次绝缘击穿，使二次窜入高压，威胁人身安全，损坏设备。

12取保护直流熔丝，应先取正极，后取负极，放熔丝时，顺序依次相反。

13两个电源同期并列的条件是（1）电压相等，一般电压差应不小于20%；（2）频率相等，一般频率差应小于0.5Hz/秒；（3）相序和相位相同。

14高压断路器分闸缓冲器的作用是防止因弹簧释放能量时，产生的巨大的冲击力损坏断路器的零部件。

合闸缓冲器的作用是防止合闸时的冲击力使合闸过深而损坏套管。

15凡投入运行的变电设备，都装设防止带负荷拉（合）闸刀，防止误分（合开关，防止带地线合闸刀，防止带电挂接地线，防止误入带电间隔的五防装置。

16母差保护的保护范围包括母线各段所有出线断路器的母差保护用电流互感器之间的一次电气部分，即全部母线和连接在母线上的所有电气设备。

17电压互感器常见接线方式有 Y/Y 形， Y/Y。

形和 Y/Y/△形。

18主变经滤换油后，重瓦斯保护一般投信24小时，最少投信12小时。

19高压断路器的主要结构大体分为：导流部分；灭弧部分；绝缘部分和操作机构部分。

20判断导线接头发热的方法有（1）变色漆；（2）试温蜡片；（3）半导体点温计；（4）红外线测量法；（5）在雨雪天观察接头有无发热。

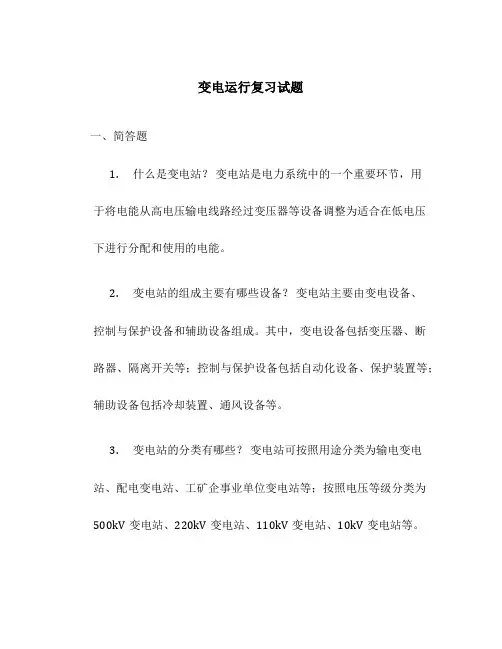

变电运行复习试题一、简答题1.什么是变电站？变电站是电力系统中的一个重要环节，用于将电能从高电压输电线路经过变压器等设备调整为适合在低电压下进行分配和使用的电能。

2.变电站的组成主要有哪些设备？变电站主要由变电设备、控制与保护设备和辅助设备组成。

其中，变电设备包括变压器、断路器、隔离开关等；控制与保护设备包括自动化设备、保护装置等；辅助设备包括冷却装置、通风设备等。

3.变电站的分类有哪些？变电站可按照用途分类为输电变电站、配电变电站、工矿企事业单位变电站等；按照电压等级分类为500kV变电站、220kV变电站、110kV变电站、10kV变电站等。

4.变电站的运行原理是什么？变电站通过变压器将输电线路上的高电压转变为低电压，再通过断路器等设备控制电能的分配与传输。

5.变电站的调度操作有哪些？变电站的调度操作包括负荷调度、设备运行控制、保护装置操作等。

二、计算题1.已知变压器的输入电压为110kV，输出电压为10kV，变压器的容量为100MVA。

求输入电流和输出电流。

解：根据变压器的容量公式：容量 = 3 × 输入电流 × 输入电压可得，输入电流 = 容量 / (3 × 输入电压) = 100MVA / (3 × 110kV) ≈ 302.3A输出电流 = 输入电流 × 输入电压 / 输出电压≈ 302.3A ×110kV / 10kV ≈ 3315.3A2.变电站的传输损耗与负荷有关，假设负荷为100MW，输电线路的电压为220kV，线路电阻为0.1Ω/km，线路长度为20km，求变电站的传输损耗。

解：传输损耗 = 负荷 × 线路电阻 × 线路长度 / (输电线路电压 × 1000) 可得，传输损耗= 100MW × 0.1Ω/km × 20km / (220kV × 1000) = 0.0091MW ≈ 9.1kW三、综合题某变电站的输入电压为110kV，输出电压为10kV，通过一台容量为80MVA的变压器进行变压，输电线路长度为25km，线路电阻为0.2Ω/km。

变电运行试题一、选择题1. 变电站是电力系统的（）。

A. 发电部分B. 输电部分C. 配电部分D. 供电部分2. 变电站的主要功能是（）。

A. 发电B. 送电C. 平衡电力负荷D. 变换电压3. 变电站的主要设备包括（）。

A. 发电机B. 变压器C. 输电线路D. 配电盘4. 以下哪个是变电站的主要组成部分（）。

A. 输电线路B. 环网柜C. 电能计量装置D. 电动机5. 变电站输电线路通常采用的导线材料是（）。

A. 铜B. 铝C. 钢D. 铁6. 高压变电站通常采用的电压等级是（）。

A. 10kVB. 110kVC. 220kVD. 500kV7. 具有自动设备、远动、自动故障抢修、系统保护、通信等功能的变电站是（）。

A. 联网变电站B. 架空变电站C. 隔离变电站D. 微型变电站8. 变电站的操作人员应具备（）等相关专业知识。

A. 电力工程B. 机械工程C. 电子工程D. 土木工程9. 变电站的运行安全主要包括（）。

A. 电气安全B. 机械安全C. 火灾安全D. 泄露安全10. 变电站的运行管理负责人应具备（）等相关专业知识。

A. 电气工程B. 管理学C. 安全工程D. 运营管理二、判断题判断以下说法是否正确，正确的在空格内打“√”，错误的在空格内打“×”。

1. 变电站主要包括输电线路、变压器和配电盘。

（）2. 变电站输电线路常用的导线材料是铜。

（）3. 在变电站中，220kV是常用的高压等级。

（）4. 变电站的运行安全包括电气安全、机械安全和火灾安全。

（）5. 变电站的运行管理负责人主要需要具备管理学和运营管理知识。

（）三、简答题1. 请简要介绍变电站的主要功能。

(不超过50字)2. 请简述高压变电站通常采用的电压等级。

(不超过50字)3. 变电站的运行安全主要包括哪几个方面？(不超过50字)四、问答题1. 请描述变电站的主要组成部分，并简要介绍各部分的功能。

(不少于100字)2. 变电站的操作人员需要具备哪些专业知识和技能？(不少于100字)五、综合题请结合实际情况，从设计、建设、运行等角度，谈谈如何确保变电站的运行安全和稳定性。

带旁路母线的单母线接线方式优点：提高了供电可靠性，便于检修缺点：投资高，配电装置复杂广泛地用于出线数较多的110kV 及以上的高压配电装置中，因为这些线路电压等级高、输送功率较大、送电距离较远、停电影响较大，同时高压断路器每台检修时间也较长。

双母线接线方式优点：1、运行方式灵活2、供电可靠性高3、扩建方便※双母线有许多优点，在大中型发电厂和变电所中广为采用，并已积累了丰富的运行经验。

但这种接线使用设备较多，投资较大，配电装置较复杂。

主要缺点：1、变更运行方式时，需利用母线隔离开关接线倒闸操作，操作步骤较为复杂，容易出现误操作，从而导致设备或人身事故2、检修任一回路断路器时，该回路仍需停电或短时停电3、增加了大量的母线隔离开关及母线的长度，配电装置较为复杂，占地面积与投资都增多。

第三章电力系统短路故障分析短路是相与相之间通过电弧或其它较小阻抗的一种非正常连接。

在中性点直接接地系统中或三相四线制系统中，还指单相或多相接地（或接中性线）。

※三相系统中短路的基本类型有：三相短路、两相短路、单相接地短路（单相接地）和两相接地短路※三相短路是对称短路，因为此时三相电流和电压仍然是对称的（短路回路的三相阻抗相等），只是电流大大增加，电压大大降低而已。

※上述几种基本类型的短路，除三相短路外都是不对称短路。

因为这时三相处于不同情况下，每相电路中的电流和电压的数值不相等，其电流与电压夹角也不相等。

上面所说各种短路是指同时在同一地点短路。

此外.在电网中还可能在不同地点同时发生短路，如两相在不同地点发生接地短路。

在电机和变压器中还可能发生一相绕组匝间短路等。

※发生短路的主要原因是电气设备载流部分的绝缘被破坏。

绝缘损坏多是由于未及时发现和消除的设备缺陷，以及设计、制造、安装和运行维护不良所致。

如过电压、设备直接遭受雷击、绝缘材料老化和机械损伤等原因就常使设备绝缘损坏而造成短路。

※短路对设备的危害，概括起来一是电流的热效应使设备烧坏，损坏绝缘；二是电动力使设备变形、毁坏。
