电机与变压器技术考试题

电机与变压器试题（满分100分）一、填空1．变压器的变比是一次侧绕组与二次侧绕组之比，降压变压器的变比于1，升压变压器的变比于1。

2．有一单相变压器，变压比K=45/450，二次侧电压U2=220V，负载电阻为100 ，则二次侧电流为 A；如忽略变压器内部的阻抗压降及损耗，则一次侧电压为V，一次侧电流为 A。

3．变压器绕组的极性是指变压器一次侧、二次侧绕组在同一磁通作用下所产生的感应电动势之间的关系，通常用来标记。

4．互感器是一种测量和的仪用变压器，用这种方法进行测量的优点是使测量仪表与、隔离，又可大大减少测量中的，扩大仪表量程，便于仪表的。

5．常用的电焊变压器有、和。

6．三相异步电动机的电气制动有、和三种。

7．三相定子绕组根据结构上的区别可分为、和等三种。

8．单套绕组的多速异步电动机一般采用绕组，常用接法有YY/ 和YY/Y，分别适合和场合。

9．单相异步电动机一般只制成和系列。

10．直流电机的电枢绕组的作用是通过电流产生和，实现能量转换。

11．同步电动机的同步含义是指和相等，它可分为、和等三种12．并励发电机自励发电的条件是（1）（2）（3）。

13．直流电机的电刷装置主要由、、和等部件组成。

14.直流电机的电刷装置主要由、、、和等部件组成。

15、直流电机改善换向最常用的方法是，利用它在换向元件中产生的电动势去抵消和。

16、三相异步电动机均由和组成，它们之间的气隙一般为至 mm。

17．当三相异步电动机的转差率s=1时，电动机处于状态，当s趋近于零时，电动机处于状态，在额定负载时，s约为到之间.二、判断1．变压器既可以变换电压、电流和阻抗，又可以变换相位、频率和功率。

（）2．热轧硅钢片比冷轧的性能更好，磁导率高而损耗小。

（）3．变比不相等（设并联运行的其他条件皆满足）的变压器并联运行一定会烧坏。

（）。

4．电流互感器的变流比等于二次侧匝数与一次侧匝数之比。

（）5．三相定子绕组的磁极对数越多则其对应的极距 =就越大。

《电机与变压器》试卷与参考答案 一、选择填空 1、直流发电机中电刷和换向器的作用是将电枢绕组内部B 电势转换为电刷外部A 电压。

A 、直流B 、交流。

2、与空载相比，直流电机负载前、后电机气隙内每极的磁通 B ；A 、 基本不变；B 、减小；C 、增加；3、当直流电机处于发电状态时，电磁转矩的方向与性质为 D ；A 、与电机转向相同，制动B 、与电机转向相反，驱动C 、与电机转向相同，驱动D 、与电机转向相反，制动4、与固有机械特性相比，他励直流电动机弱磁升速时的人为机械特性 C ；A 、理想空载转速不变，斜率减小；B 、理想空载转速升高，斜率减小；C 、理想空载转速升高，斜率增大；D 、理想空载转速降低，斜率减小；5、一台60HZ/220V 的进口变压器在50HZ/220V 的电源上运行, 其空载电流 A 。

A 、增加；B 、减小；C 、不变；6、变压器随着负载的增加，其主磁通 A 。

A 、基本不变； B 、变大；C 、变小。

7、当负载电流增加时，电力变压器二次侧的输出电压 D 。

A 、降低；B 、增加；C 、不变；D 、上述三种可能均有可能发生；8、在下列各种类型的三相变压器中， C 不宜采用。

A 、Y ，d 接法的芯式变压器；B 、D ，y 接法的组式变压器；C 、Y ，y 接法的组式变压器；D 、Y ，y 接法的心式变压器。

9、铭牌上显示额定转速为960r/min 的异步电机，其极对数为 C 。

A 、2；B 、4；C 、6；D 、810、对于异步电动机来讲，其转差率s 在反转制动状态时的取值范围为 B 。

A 、s < 0；B 、s > 1；C 、0 < s ≤ 1。

二 、 简答题1、试讨论大型异步电动机组成的电力拖动系统不能直接起动的原因，并各自给出两种起动方法？答：异步电动机直接起动时，由于转差率s=1，由等效电路起动电流和起动转矩分别为：2212211)()(σσx x r r U I Nst '++'+=221221111)()(2σσπx x r r U f p m T N st '++'+=可见，直接起动时，定子电流较大，但起动转矩因起动时主磁通降低而变小，故直流电机不能直接起动，可采取软起动器降压、自耦调压器降压、变频以及转子回路串电阻等方法起动。

电机与变压器试题+答案一、单选题（共62题，每题1分，共62分）1.变压器不可以变换交流电的（）。

A、频率B、电流大小C、不确定D、电压大小正确答案：A2.需停电后才能调整分接头电压的称（）；可以带电调整分接头电压的称（）。

A、无载调压、无载调压B、无载调压、有载调压C、有载调压、无载调压D、有载调压、有载调压正确答案：B3.三相六极异步电动机，接到频率为50Hz的电网上额定运行时，其转差率SN=0.04，额定转速为（）转/分。

A、0B、40C、1000D、960正确答案：D4.在变压器中，仅与一次绕组交链的磁通为（）。

A、主磁通B、不确定C、漏磁通正确答案：C5.变压器负载为纯电阻时，负载电流增大，二次侧输出电压将（）。

A、下降B、上升C、不变D、以上都有可能正确答案：A6.单相异步电动机改变转向的具体方法是（）。

A、对调电容的两端B、对调两绕组之一的首末端C、对调电源的极性D、同时对调两绕组首末端正确答案：B7.铜损耗随着（）的变化而变化A、电源电压B、二次侧输出电压C、负载电流D、以上都是正确答案：C8.常用的无励磁调压分接开关的调节范围为额定输出电压的（）。

A、±5%B、±10%C、±5%正确答案：A9.三相异步电动机反接制动时，速度接近零时要立即断开电源，否则电动机会（）。

A、短路B、反转C、烧坏D、飞车正确答案：B10.改变三相异步电动机转向的方法是( )。

A、改变电源电压B、改变定子绕组中电流的相序C、改变电机的工作方式D、改变电源频率正确答案：B11.三相异步电动机工作时，转子绕组中流过的是（）。

A、交流电B、无线电C、脉冲电D、直流电正确答案：A12.（）是三相共用一个铁心的变压器，三相之间既有电的联系，又有磁的联系。

A、三相组式变压器B、单相变压器C、三相心式变压器正确答案：C13.一台三相变压器的联接组别为Y，y0，其中“Y”表示变压器的（）。

《电机与变压器》试题一、填空题1、电机的分类方法很多，按旋转方式可分为：、两类2、电流互感器副边的额定电流一般为___________ 安，电压互感器副边的额定电压一般为_______伏。

3、电动机的基本结构是由固定不动的部分____________和转动部分________以及其他零件组成。

4、电动机的铁损指_______损耗和______损耗5、交流电动机旋转磁场的转速又称_________，若电机转子转速低于同步转速，则该电机称为_______.1、一台变压器的变压比为1：15，当它的原边接到220伏的交流电源上时，副边输出的电压是________ 伏。

2、变压器的损耗有__________ 损耗、________ 损耗。

其_________ 损耗由电源电压及频率决定，而与负载无关；___________ 损耗随负载电流增加而很快地增加。

3、电流互感器副边的额定电流一般为___________ 安，电压互感器副边的额定电压一般为_______伏。

4、自耦变压器的低压绕组就是____________的一部分，其原边和副边既有_________ 的联系，又有___________ 的联系。

5、电动机的基本结构是由固定不动的部分____________和转动部分________以及其他零件组成。

6、电动机的铁损指_______损耗和______损耗7、交流电动机旋转磁场的转速又称_________，若电机转子转速低于同步转速，则该电机称为_______.8、三相异步电动机在启动状态时，其转差率范围是_______，正常工作时的转差率范围是______，对应最大转矩T max的转差率称为_____________。

二、单择题1、一台50HZ的三相异步电动机的转速为n=720r/min,该电机的极数和同步转速为（）。

A、4极，1500 r/minB、6极，1000 r/minC、8极， 750 r/minD、10极，600 r/min2、电源电压频率增加一位，变压器绕组的感应电势▁▁▁▁（设电源电压不变）。

《电机与变压器》试题一、选择题：（将正确答案的字母填入括号内，每小题2分，共40分）1、确定变压器绕组感应电动势方向的方法是（）。

A．任意选定B．按电工惯例C．根据楞次定律确定D．按绕组的同名端2、有一台380V/36V的变压器，在使用时不慎将副绕组接到380V电源上，将发生的现象是（）。

A．原绕组有380V的电压输出B．原绕组没有电压输出，副绕组严重过热C．原绕组有高压输出，副绕组严重过热3、有一台变压器，原绕组的电阻为5Ω，原绕组接在20V的交流电源时，原绕组的空载电流（）。

A．肯定等于4A B．肯定小于4A C．肯定大于4A D．不能肯定4、如果将额定电压为220V/36V的变压器原绕组接在220V的直流电源上，将会发生的现象是（）。

A．输出36V的直流电压B．输出电压低于36VC．输出36V电压，原绕组过热D．没有电压输出，原绕组严重过热而烧坏5、用一台变压器向某车间的异步电动机供电，当开动的电动机台数增多时，变压器的端电压将（）。

A．升高B．降低C．不变D．可能升高也可能降低6、下列器件不属于变压器的是（）。

A．电压互感器 B．电流互感器 C．自耦调压器 D．电扇调速器7、机床安全操作照明灯额定电压36V，额定功率60W，指示灯额定电压6V，额定功率2W，现有照明灯1只，指示灯3只，应选用（）变压器最经济。

A．BK-50-220/36/6.3 B．BK-100-380/36/6.3 C．BK-300-380/36/6.38、运行中变压器各部分温度是不同的，规定以（）来确定变压器允许的温度。

A．绕组温度 B．铁心温度 C．上层油温9、电流互感器二次侧回路所接仪表或继电器的线圈必须（）。

A．串联 B．并联 C．混联10、自耦变压器不能作为安全电源变压器使用的原因是（）。

A．绕组公共部分电流太小到 B．变压比为1.2—2，不能增大C．原绕组与副绕组有电的关系 D．原绕组与副绕组有磁的关系11、变压器是一种将交流电压升高或降低，并且能保持其频率（）的静止电器设备。

《电机与变压器》试题班别学号姓名成绩一、填空题：（每空1分，共20分）1、用兆欧表测量绕组之间的绝缘电阻时，若测量值为，说明绕组相间绝缘被击穿；若测量值，则说明绕组受潮。

2、用万用表检查绕组时，若万用表的指针不动，则绕组；若指针指“0”，则绕组有。

3、三相交流异步电动机定子绕组常见的故障有：、、及等。

4、直流电动机的调速方法有改变调速、改变调速、改变调速等三种。

5、直流电动机常用的电气制动方法有制动、制动、制动等。

6、同步电动机常用的启动方法有：、、和。

7、交流伺服电动机转速的控制方式有：、、和。

二、选择题：（每小题2分，共50分）1、三相异步电动机进行烘干后，待其机壳温度下降至（）时，进行浸漆。

A．20～40℃B．40～60℃C．60～80℃2、三相异步电动机定子绕组若为单层绕组，则一般采用（）。

A．整距绕组B．短距绕组C．长距绕组3、设有一个线圈的一个有效边嵌放在第1槽，另一个有效边嵌放在第8槽，则其节距为（）。

A．1槽B．7槽C．8槽4、由于交叉式绕组是由一组大线圈和一组小线圈组合而成，因此它主要用于（）。

A．q=2的绕组中B．q=3的绕组中C．q=4的绕组中5、用电桥测量三相绕组的电阻，如果电阻值相差大于（），则电阻较大的相为断路相。

A．3% B．4% C．5%6、直流电机额定转速指电机（）运行时的转速，以每分钟的转数表示。

A．连续B．短时C．断续7、直流电机励磁电压是指在励磁绕组两端的电压。

对（）电机，励磁电压等于电机的额定电压。

A．他励B．并励C．串励8、在（）中，由于电枢电流很小，换向较容易，因此都不设换向极。

A．串励直流电机B．直流测速电机C．直流伺服电机9、直流电机在额定负载下运行时，其换向火花等级应不超过（）。

A．1 B．3/2 C．210、当直流发电机的负载电流不变时，表示其端电压与励磁电流之间的变化关系曲线称为（）。

A．外特性曲线B．空载特性曲线C．负载特性曲线11、直流伺服电机在自动控制系统中作（）。

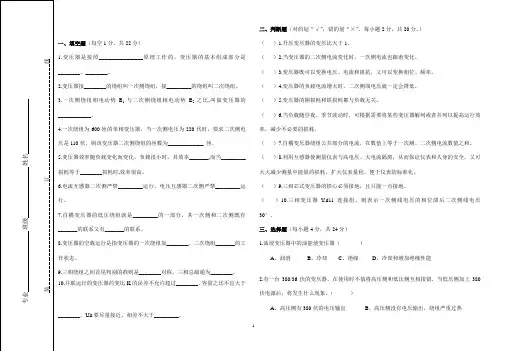

一、填空题（每空1分，共22分） 1.变压器是按照________________原理工作的。

变压器的基本组成部分是________、________。

2.变压器接________的绕组叫一次侧绕组，接_________的绕组叫二次绕组。

3.一次侧绕组相电动势E 1与二次侧绕组相电动势E 2之比,叫做变压器的____________。

4.一次绕组为600匝的单相变压器，当一次侧电压为220伏时，要求二次侧电压是110伏，则该变压器二次侧绕组的匝数为_____________ 匝。

5.变压器效率随负载变化而变化，负载很小时，其效率_______,而当_________损耗等于________损耗时,效率很高。

6.电流互感器二次侧严禁_________运行，电压互感器二次侧严禁_________运行。

7.自耦变压器的低压绕组就是_________的一部分，其一次侧和二次侧既有_______的联系又有_______的联系。

8.变压器的空载运行是指变压器的一次绕组加________。

二次绕组_______的工作状态。

9.三相绕组之间首尾判别的准则是________对称。

三相总磁通为________。

10.并联运行的变压器的变比K 的误差不允许超过________，容量之比不宜大于________，Uk 要尽量接近，相差不大于_________。

二、判断题（对的划“√”，错的划“×”。

每小题2分，共20分。

） （ ）1.升压变压器的变压比大于1。

（ ）2.当变压器的二次侧电流变化时，一次侧电流也跟着变化。

（ ）3.变压器既可以变换电压、电流和阻抗，又可以变换相位、频率。

（ ）4.变压器的负载电流增大时，二次侧端电压就一定会降低。

（ ）5.变压器的铜损耗和铁损耗都与负载无关。

（ ）6.当负载随昼夜、季节波动时，可根据需要将某些变压器解列或者并列以提高运行效率，减少不必要的损耗。

（ ）7.自耦变压器绕组公共部分的电流，在数值上等于一次测、二次侧电流数值之和。

一、填空（每空1分 共20分）1、用变流比为200/5的电流互感器与量程为5A 的电流表测量电流，电流表读数为4.2A 则被测电流是 168 A ；若被测电流为180A ，则电流表的读数为 4.5A 。

2、常用的电焊变压器有 外加电抗器式 、 磁分路动铁式和 动圈式 等三种，它们用不同的方法，改变 漏抗 以达到调节输出电流的目的。

3、自耦变压器的一次测和二次测既有 磁 的联系又有 电 的联系。

4、旋转磁场的产生必须要有两个条件：1） 三相绕组必须对称，在定子铁心空间上互差1200 电角度；2） 通入三相对成绕组的电流也必须对称，大小、频率相同，相位相差1200 。

5、三相异步电动机的电气制动有 反接制动 、 能耗制动 、再生制动 等三种。

6、异步电动机用Y-△降压启动时，启动电流为直接用△接法直接启动时的1/3 ，所以对降低电动机的启动电流很有效。

但启动转矩也只有直接转矩的1/3 ，故此方法不适用于电动机 重载 启动。

7、两极电动机的三相定子绕组总共包含的电角度为 3600 ，4级电动机包含的电角度为 7200 。

8、在画双层绕组展开图时，用 实 线表示线圈的上层边，用 虚 线表示线圈的下层边。

二、选择（每题2分）1、电压互感器二次测回路所接仪表或继电器线圈，其阻抗必须（ B ）。

A 、低B 、高C 、高 或者低D 、既有高，又有低2、自耦变压器不能作为安全电源变压器使用的原因是（ D ）。

A 、电压比为1.2～2，不能增大B 、绕组公共部分电流大小C 、一次测与二次测有磁的联系D 、一次测与二次测有电的联系3、有A 、B 两台电动机，其额定功率和额定电压均相等，但A 为4极电动机，B为6极电动机，则它们的额定转矩A T 、B T 与额定转速A n 、B n 正确关系应该是（ B ）。

A 、B A T T >、B A n n < B 、B A T T <、B A n n >C 、B A T T =、B A n n =4、把运行中的异步电动机三相定子绕组出线端的任意两相与电源接线对调，电动机的运行状态为（ C ）。

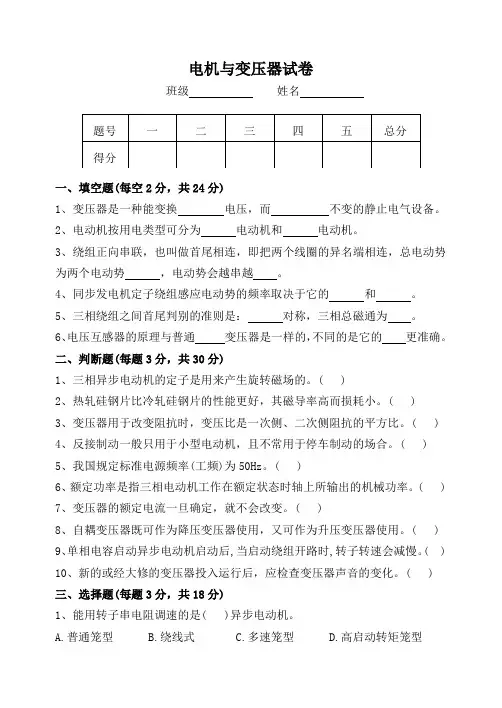

电机与变压器试卷班级姓名一、填空题(每空2分，共24分)1、变压器是一种能变换电压，而不变的静止电气设备。

2、电动机按用电类型可分为电动机和电动机。

3、绕组正向串联，也叫做首尾相连，即把两个线圈的异名端相连，总电动势为两个电动势，电动势会越串越。

4、同步发电机定子绕组感应电动势的频率取决于它的和。

5、三相绕组之间首尾判别的准则是：对称，三相总磁通为。

6、电压互感器的原理与普通变压器是一样的，不同的是它的更准确。

二、判断题(每题3分，共30分)1、三相异步电动机的定子是用来产生旋转磁场的。

( )2、热轧硅钢片比冷轧硅钢片的性能更好，其磁导率高而损耗小。

( )3、变压器用于改变阻抗时，变压比是一次侧、二次侧阻抗的平方比。

( )4、反接制动一般只用于小型电动机，且不常用于停车制动的场合。

( )5、我国规定标准电源频率(工频)为50Hz。

( )6、额定功率是指三相电动机工作在额定状态时轴上所输出的机械功率。

( )7、变压器的额定电流一旦确定，就不会改变。

( )8、自耦变压器既可作为降压变压器使用，又可作为升压变压器使用。

( )9、单相电容启动异步电动机启动后,当启动绕组开路时,转子转速会减慢。

( )10、新的或经大修的变压器投入运行后，应检查变压器声音的变化。

( )三、选择题(每题3分，共18分)1、能用转子串电阻调速的是( )异步电动机。

A.普通笼型B.绕线式C.多速笼型D.高启动转矩笼型2、转速不随负载变化的是( )电动机。

A.异步和同步B.异步或同步C.同步D.异步3、电容或电阻启动单相异步电动机的启动绕组占铁心总槽数的( )。

A.1/2B.1/4C.2/3D.1/34、直流电动机的额定功率是指电动机在额定工况下，长期运行所允许的( )。

A.输入功率B.输出功率C.电磁功率D.视在功率5、Y-△降压启动适用于正常运行时为( )联结的电动机。

A. △B. YC.Y和△D.Y或△6、适用于有易燃、易爆气体工作环境的是( )电动机。

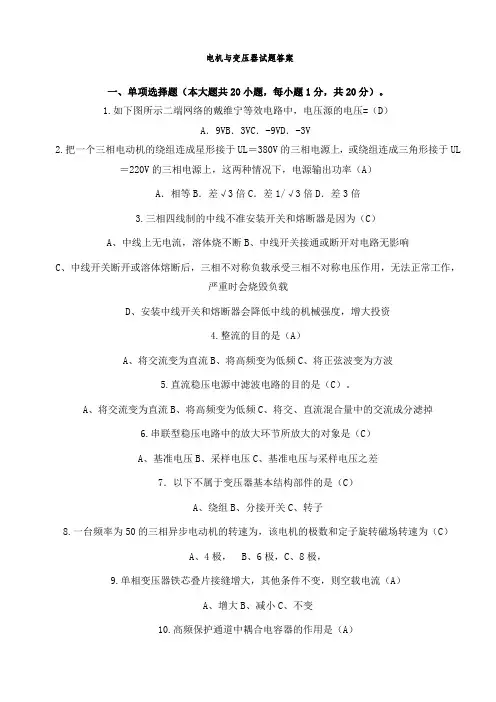

电机与变压器试题答案一、单项选择题（本大题共20小题，每小题1分，共20分）。

1.如下图所示二端网络的戴维宁等效电路中，电压源的电压=（D）A．9VB．3VC．-9VD．-3V2.把一个三相电动机的绕组连成星形接于UL＝380V的三相电源上，或绕组连成三角形接于UL＝220V的三相电源上，这两种情况下，电源输出功率（A）C8.一台频率为50的三相异步电动机的转速为，该电机的极数和定子旋转磁场转速为（C）A、4极，B、6极，C、8极，9.单相变压器铁芯叠片接缝增大，其他条件不变，则空载电流（A）A、增大B、减小C、不变10.高频保护通道中耦合电容器的作用是（A）A、对工频电流具有很大的阻抗，可防止工频高压侵入高频收发讯机；B、对工频电流具有很小的阻抗，可防止工频高压侵入高频收发讯机；C、对高频电流阻抗很大，高频电流不能通过；D、滤除高次谐波的作用。

11.变压器中性点接地属于（ B ）A、保护接地B、工作接地C、保安接地D、接零1516C）17能误动的接线方式为（C）A、三相三继电器式完全星形接线B、两相两继电器式不完全星形接线C、两相三继电器式不完全星形接线18．备用电源与备用设备自动投入装置的主要作用是（D）A、保证电网频率不变B、提高供电选择性C、改善电能质量D、提高供电可靠性19．在装有无压、同步检查重合闸中，如何使用无压检查连接片（A）A、无压检查侧连接，同步检查侧不连接B、同步检查侧连接，无压检查侧不连接C、两侧都连接1.Ω）2.4.R0.65KW，5.通__。

6.晶闸管从阻断变为导通状态必须具备___正向阳极电压___和___正向门极电流__条件,晶闸管一旦导通,门极将__失去控制作用__。

7.逻辑函数Y=Ａ＋ＡＢ，化简后Y=A。

8.某电力变压器的型号为SL-1000/10,其中1000代表_变压器的额定容量kVA数_,10代表_高压侧额定电压等级kV数_。

9.三相异步电动机根据转子结构不同，可分为鼠笼式和绕线式。

电气工程公共基础：电动机与变压器考试题库真题库1、问答题测量绝缘电阻时，随着加压时间的增长，绝缘电阻如何变化，为什么？正确答案：随着时间增长，绝缘电阻将逐渐增长，最后趋于稳定。

因为测量绝缘绕组时，施加一恒定的直流（江南博哥）电压，绝缘介质中会有三种不同因素产生的电流流过，其中位移电流随施加电压的时间迅速衰减。

极化电流也随施加电压的时间而衰减，但其衰减速度较位移电流慢得多。

第三种电流是泄漏电流，它与施加电压的时间长短无关。

因此在测量电压刚施加上的瞬间，电路中的电流将达到最大，随着位移电流和极化电流的衰减，最后只剩下不变的泄露电流。

而整个过程中电压恒定，所以绝缘电阻随着电压施加时间增长，最后稳定在一个数值上。

2、判断题减小铁心硅钢片的厚度,能够降低变压器的空载损耗是因为薄硅钢片的磁滞损耗更小.()正确答案：错3、单选在起重工作中常用的多股钢丝绳有：6×19，6×37和6×61等几种，上述规范中的数字6表示（）。

A.6股B.6kgC.6ND.6t正确答案：A4、单选有机玻璃的介电系数为（）A.1.1～1.9；B.2.1～3.0；C.3.3～4.5；D.4.7～6.0。

正确答案：C5、单选温升试验时应在（）测量热点温度。

A.油面温度达到稳定之前B.油面温升达到稳定之后，施加额定电流之前C.施加额定电流之后，测量之前D.测量电阻之后正确答案：B6、问答题什么叫容升？正确答案：变压器进行交流工频耐压试验时，被试品相当于一个等效电容负载，由于试验变压器本身有一个感性阻抗，当容性电流流过感性阻抗时，在容性负载上会出现电压升高的现象，即是容升。

7、单选GB1094.10-2003中要求在声级测量时，在测量前和测量后要对测量设备进行校准，如果校准前后超过（）dB，则本次测量结果无效，应重新进行测量。

A.0.1B.0.2C.0.3D.2正确答案：C8、判断题局部放电是指绝缘在电场作用下部分区域发生放电，而没有贯穿施加电压导体之间，即尚未击穿的现象.（）正确答案：对9、单选油浸风冷变压器，在风冷却装置运行的条件下进行声级测量时，规定的轮廓线应距基准发射面（）米。

电气工程公共基础：电动机与变压器考试题库1、单选DW型无激磁分接开关的动触头与定触头之间，应保持的接触压力为（）。

A.0.5～1.5kg；B.2～5kg；C.9～11kg；D.7～8kg。

正确答案：B（江南博哥）2、单选交流电焊机动铁心的制动螺钉或弹簧过松，会出现（）现象。

A.焊接电流忽大忽小；B.焊接电流很小；C.焊接时有“嗡嗡”声；D.焊接电流很大。

正确答案：C3、单选下列（）不是变压器温升试验时施加负载的方法。

A.短路法B.负载法C.零序电流法D.并联法正确答案：D4、单选三相电力变压器一次接成星形，二次接成星形的三相四线制，其相位关系为时钟序数12，其联接组标号为（）。

A.Y，yn0B.Y，dn11C.D，yn0D.D，yn11正确答案：A5、问答题试述变压器真空干燥的过程。

如何判断干燥结束？正确答案：将器身置于真空罐内，将温度计探头放在器身的几个部位，接好高低压绝缘电阻测量线并引出。

将真空罐密封，开始加温，升温速度不宜太快，器身温度升高到95～100℃，保持一定时间（通风口应打开）。

然后开始抽真空，先抽低真空，并在低真空及该温度下维持一段时间（35kV的变压器约6h，110kV的变压器约16h，220kV的变压器约26h）。

此后继续逐渐将真空度提高到93kPa以上，器身温度仍保持95～105℃。

在干燥过程中，每小时放一次冷凝水，每2h测一次绝缘。

当绝缘电阻连续6h不变且连续3h放不出水时，即认为干燥完毕。

6、单选起重钢丝绳用插接法连接时，插接长度应为直径的15～20倍，但一般最短不得少于（）mm。

A.500；B.400；C.300；D.100。

正确答案：C7、单选有4个容量为10μF，耐压为10V的电容器，为提高耐压，应采取（）接方法。

A.串；B.两两并起来再串。

C.并；D.两两串起来再并。

正确答案：A8、问答题在变压器声级测量时，变压器应处于何种工作状态？正确答案：应按制造厂与用户之间的协议对试品进行供电。

期末考试《电机与变压器》试卷一、填空题（每空1分，共20分）1. 变压器的主要附件中气体继电器又称为 。

2．改变三相交流电动机的转向可以通过改变__电源相序___实现。

3、变压器的运行中日常维护要遵守“ 看 闻 嗅 摸 测 ”五字准则。

4、交流异步电动机有 单相电动机 和 三相电动机 两种。

5、笼型异步电动机主要由静止的 定子 和转动的 转子 两大部分组成。

6、电动机可分为 直流电动机 和 交流电动机 两大类。

7、变压器中Y ，d 分别表示高压侧为 星型 接法、低压侧为 三角形 接法。

8、三相异步电动机调速方法有 变极调速 、变转差率调速 、 变频调速 。

9、变压器故障原因可以分为两类：一是 电网、负载 变化，二是变压器 变极调速 发生故障。

10、电机是发 电机 _和__电动 机的统称。

把机械能转变成电能输出的电机叫发电 机，而将电能转变为机械能输出的电机叫电动机。

二、单项选择题10题（每题2分，共计20分）。

1、在三相变压器铭牌上所标出的额定电压、额定电流均指（）。

A.相电压、相电流 B.线电压、相电流C.线电压、线电流D.相电压、线电流2、二次侧额定电压是指变压器（）时，一次侧加上额定电压后，二次侧两端的电压值。

A.负载B.空载C.加载D.负载恒定3、各台变压器并联运行的条件是必须具有相同的联结组、电压比和（）。

A.额定电流相同B.相电压相等C.阻抗相同D.功率因数相同4、三相异步电动机的正反转控制关键是改变( )。

A、电源电压B、电源相序C、电源电流D、负载大小5、我国工频交流电的相电压和线电压分别为：（）A、380伏和220伏B、220伏和50伏C、220伏和380伏6、三相异步电动机的定子铁心及转子铁心一般都采用硅钢片叠压而成，其原因是（）。

A减少铁心中的能量损耗B允许电流流过C价格低廉制造方便7、油浸变压器的油起两个作用，一方面是起冷却作用，另一方面是起（）作用。

A、调电压B、导电C、调电流D、绝缘8、电动机受潮后，常采用热风干燥法、通电源法、（）等方法进行干燥。

一、单选题1、4极三相异步电动机定子圆周对应的电角度为（）度。

A、360B、720C、1080D、1440正确答案： B2、直流电动机反接制动时，应在电枢绕组串入一定阻值的电阻，若所串电阻值较小，则制动时间（）A、较长B、较短C、不变正确答案： B3、三速异步电动机低速-中速-高速的绕组接法是（）A、Δ-Y-YYB、 Y-Δ-YYC、 YY-Δ-YD、 YY-Y-Δ正确答案： A4、一台运行时的定子绕组为Δ接法的13KW的绕线式异步电动机，启动时应选择的启动方法是（）A、定子绕组串联电阻B、 Y-Δ降压启动C、自耦变压器降压启动D、在转子回路中串联电阻正确答案： D5、在额定恒转矩负载下运行的三相交流异步电动机，若电源电压下降，则电动机的温度将（）A、升高B、下降C、不变D、无规律正确答案： A6、三相交流异步电动机若有一相在运行中断相，这时电动机将会（）A、马上停转B、继续运行但转矩会减小C、继续运行，转矩和转速都不变D、继续运行，转矩不变，转速降低正确答案： B7、在中、小型电力变压器的定期检查维护中，若发现变压器箱顶油面温度与室温之差超过( )，说明变压器过载或变压器内部已发生故障。

A、 35℃B、 55℃C、 105℃D、120℃正确答案： B8、设有一个线圈的一个有效边嵌放在第1槽，另一个有效边嵌放在第8槽，则其节距为（）A、1槽B、7槽C、8槽D、9槽正确答案： B9、对于直流电动机的能耗制动是指切断电源后，把电枢两端接到一个适宜的电阻上，此时电动机处于（）：A、电动状态B、发电状态C、惯性状态D、静止状态正确答案： B10、三相异步电动机的电角度是机械角度的（）倍。

A、1倍B、2倍C、P倍D、2P倍正确答案： C11、为了提高中、小型电力变压器铁心的导磁性能，减少铁损耗，其铁心多采用( )制成。

A、 0.35毫米厚，彼此绝缘的硅钢片叠装B、整块钢材C、 2毫米厚彼此绝缘的硅钢片叠装D、 0.5毫米厚，彼此不需绝缘的硅钢片叠装正确答案： A12、由于电枢反应的影响，使直流电动机主磁场的物理中性线：A、在几何中性线两侧摆动B、与几何中性线重合C、顺着电枢的的旋转方向偏转一个β角D、逆着电枢的的旋转方向偏转一个β角正确答案： D13、三相交流电动机在额定负载的情况下，若电源电压超过额定电压的10%，则会引起电动机过热，若电源电压低于额定电压的10%，电动机将（）A、过热B、正常工作C、转速升高D、转速下降正确答案： A14、并联运行的变压器，变压比允许有极小的差别，其标准规定变压比不得超过：A、±0.2%B、±0.5%C、±0.8%D、±1.2%正确答案： B15、三相异步电动机某相定子绕组出线端有一处对地绝缘损坏，给电动机带来的故障为（）A、电动机停转B、电动机外壳带电C、电动机温度过高而冒烟D、电动机输出功率减小正确答案： B16、一台运行时的定子绕组为Δ接法的13KW的绕线式异步电动机，启动时应选择的启动方法是（）A、定子绕组串联电阻B、 Y-Δ降压启动C、自耦变压器降压启动D、在转子回路中串联电阻正确答案： D17、当变压器带电感性负载运行时，其外特曲线是（）的。

可编辑修改精选全文完整版2013学年第二学期《电机与变压器》期末考试班级____________ 姓名_____________一、填空题（25分）1、变压器是利用电磁感应理制成的静止电气设备。

2、变压器的种类很多,按相数分为单相、三相、和多相变压器.3、在电力系统中使用的电力变压器,可分为升压变压器，降压变压器和配电变压器。

4、国产电力变压器大多数是油浸式,其主要部分是绕组和铁心, 由它们组成器身。

5、变压器的绕组常用绝缘铝线或铜线绕制而成的.接电源的绕组称为一次侧绕组;接负载的绕组称二次侧绕组.也可以按绕组所接的电压的高低分为高压绕组和低压绕组。

6、变压器的铁心常用硅钢片叠装而成,因线圈的位置不同.可分为芯式和壳式两大类。

7、所谓变压器的空载运行是指变压器的一次侧加额定电压 ,二次侧开路的运行方式。

8、已知电源频率f、变压器绕组匝数N和通过铁心的主磁通副值Φ，则感应电动势E的表达式为E=4.44fN mΦm9、异步电动机的调速方法有变极调速、改变转差率、变频调速几种。

10、三相异步电动机的电气制动有反接制动、能耗制动、再生制动等三种。

11、三相异步电动机的转子的转速总是小于旋转磁场的转速，因此称为异步电动机。

12、三相异步电动机均由定子和转子两大部分组成的。

13、变压器的空载运行是指变压器一次侧绕组加额定电压，二次侧绕组_____开路_______的工作状态。

二、判断题（15分）1、一般的说，电力变压器仅用于改变电压。

（×）2、热轧硅钢片比冷轧硅钢片性能更好，磁导率高而损耗小。

（×）3、异步电动机的磁极对数越多，旋转磁场的转速越快。

（×）4、升压变压器的变压比大于1。

（×）5、当变压器的二次侧电流变化是，一次侧电流也跟着变化。

（√）6、三相定子绕组在空间上互差120º电角度。

（√）7、为了防止短路造成危害，在电流互感器和电压互感器二次侧电路中，都必须装设熔断器。

电机与变压器试题一、选择题（共10题，每题2分，共20分）1. 以下哪个不能作为电机的外部特征？A. 功率因数B. 额定电压C. 额定功率D. 型号规格2. 以下哪种电机可以用作发电机？A. 直流电机B. 交流异步电机C. 静态转子电机D. 步进电机3. 在电机运行过程中，以下哪个因素不会导致电机过热？A. 频率过高B. 过载运行C. 通风不良D. 电压不稳定4. 以下哪个电机不能直接启动？A. 混合电动机B. 交流异步电机C. 直流电机D. 开关磁阻电机5. 变压器的用途不包括以下哪个？A. 电压变换B. 电压升压C. 电流平衡D. 电能传输6. 变压器的变化方式不包括以下哪个？A. 步进变压器B. 自耦变压器C. 互感器D. 机械变压器7. 以下哪个参数不会影响变压器的损耗？A. 铁耗B. 铜耗C. 电流D. 频率8. 下列关于高压绕组不正确的是：A. 采用高抗力材料B. 采用绝缘导条C. 采用防腐蚀材料D. 采用减震措施9. 变压器进行空载试验时，以下哪个数据不需要记录？A. 输入电压B. 输出电压C. 输入电流D. 输出电流10. 变压器的总效率等于哪两个效率的乘积？A. 转换效率和负载效率B. 标签效率和载波效率C. 转换效率和输入效率D. 输出效率和整流效率二、简答题（共4题，每题10分，共40分）1. 请简要说明电机的工作原理及分类。

电机的工作原理是利用磁场作用力产生机械转动，从而将电能转换成机械能。

电机主要分为直流电机和交流电机两大类，其中交流电机又分为异步电机和同步电机。

直流电机通过电枢磁场和永磁体磁场之间的相互作用产生转矩，实现转动。

异步电机是通过转子和旋转磁场之间的相对运动产生转矩，实现转动。

同步电机则通过转子和旋转磁场始终保持同步运动，实现转动。

2. 请简要说明变压器的工作原理及应用领域。

变压器的工作原理是利用电磁感应的原理，通过变换电压和电流的关系来实现电能的传输。

变压器主要由一对绕组（原边绕组和副边绕组）和铁芯组成。

电机与变压器复习题库含答案一、选择题（每空0.5分，共80分）1、变压器是一种（）的电气设备，它利用电磁感应原理将一种电压等级的交流电转变为另一种电压等级的交流电。

A.滚动B.运动C.旋转D.静止(正确答案)2、电力变压器按冷却介质可以分为（）和干式两种。

A.油浸式(正确答案)B.风冷式C.自冷式D.水冷式3、变压器铁心是变压器的（）部分。

A.磁路(正确答案)B.电路C.油路D.气路4、变压器铁芯的结构一般分为（）和壳式两种。

A.圆式B.角式C.心式(正确答案)D.球式5、变压器（）铁芯的特点式铁轭靠着绕组的顶面和底面，但不包围绕组的侧面。

A.圆式B.角式C.心式(正确答案)D.球式6、变压器铁芯硅钢片（）。

A.片厚则涡流损耗大，片薄则涡流损耗小(正确答案)B.片厚则涡流损耗大，片薄则涡流损耗大C.片厚则涡流损耗小，片薄则涡流损耗小D.片厚则涡流损耗小，片薄则涡流损耗大7、关于电力变压器能否转变直流电的电压，下列说法中正确的是（）。

A.变压器可以转变直流电的电压B. 变压器不能转变直流电的电压(正确答案)C.变压器可以转变直流电的电压，但转变效果不如交流电好D.以上说法均不正确8、绕组是变压器的（）部分，一般用绝缘纸包的铜线绕制而成。

A.磁路B.电路(正确答案)C.油路D.气路9、根据高、低压绕组排列方式的不同，绕组分为（）和交叠式两种。

A.同心式(正确答案)B.混合式C.交叉式D.异心式10、变压器冷却装置是起（）的装置，根据变压器容量大小不同，采用不同的冷却装置。

A.绝缘作用B.散热作用(正确答案)C.导电作用D.保护作用11、变压器二次带负载进行变换绕组分接的调压，称为（）。

A.无励磁调压B.有载调压(正确答案)C.常用调压D.无载调压12、（）位于变压器油箱上方，通过气体继电器与油箱想通。

A.冷却装置B.储油柜(正确答案)C.防爆管D.吸湿器13、变压器内部的高、低压引线是经绝缘套管引到油箱外部的，它起着固定引线和（）的作用。

电机与变压器》试卷及答案(2套)(共13页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--《电机与变压器》一试题及答案姓名班级考号成绩一、填空（每空1分，共20分）1、在电力系统中使用的电力变压器，可分为_________变压器、_________变压器和________变压器。

2、当负载是感性时，变压器的外特性是_________，说明感性电流有_________作用，它使U2下降。

3、绕组正向串联，即把二个线圈的_________端相连，总电动势为两电动势________。

4、三相绕组之间首尾的判别准则是磁路对称，三相总磁通为_________。

5、三角形接法是把各相的_________相接构成一个闭合的回路，把三个连接点接到电源上去。

因首尾连接顺序的不同，可分为_________和_________两种接法。

6、一台变压器的变压比为，当它的一次侧接到220V的交流电源时，二次侧输出的电压是_________V。

7、所谓变压器的空载运行是指变压器的一次侧_________，二次侧_________的运行方式。

8、变压器是利用_________原理制成的静止的电气设备。

它将某一_________电压值的变换成________不变的所需电压值的交流电，以满足高压输电，低压供电及其他用途的需要。

9、求三相变压器的变比K时，如果一次侧、二次侧都是Y型接法或三角形接法，则求K值的方法与求单相变压器变比的方法一样，即K=_________，而如果一次侧、二次侧接法不一样，则应把Y形接法的_________电压和三角形接法的_________电压相比。

二、选择（每题2分，共20分）1. 将连接组别为 D, ynll 的变压器每二次侧绕组首、尾端标志互相调换重新连接成星型，侧连接组别为_____________。

A. D, ynllB. D , yn9C. D, yn5D. D, yn72、变压器短路试验的目的之一是测定（）。

电机变压器复习题（）1.不能将三相异步动机的最大转矩确定为额定转矩。

［判断题］对（正确答案）错（）2.单相变频调速已广泛应用于家用电器。

［判断题］对（正确答案）错（）3.电磁抱闸制动装置广泛应用于起重机械。

［判断题］对（正确答案）错（）4.反接制动准确平稳。

［判断题］对错（正确答案）（）5.单相罩极异步电动机具有结构简单、制造方便等优点，所以广泛应用于洗衣机中。

［判断题］对错（正确答案）（）6.大部分单相异步电动机的定子绕组均采用分布式绕组。

［判断题］对（正确答案）错（）7.“异步”是指三相异步电动机的转速与旋转磁场的转速有差值。

［判断题］对（正确答案）错（）8.正弦绕组虽然工艺复杂，但是能改善电动机的性能，已在洗衣机、电冰箱中得到广泛应用。

［判断题］对（正确答案）错（）9.单相电容启动异步电动机启动后，当启动绕组开路时，转子转速会减慢。

［判断题］对错（正确答案）（）10.离心开关是较常用的启动开关，一般安装在电动机端盖边的转子上。

［判断题］对（正确答案）错（）11.反接制动一般只用于小型电动机，且不常用于停车制动的场合［判断题］对（正确答案）错（）12.单相异步电动机定子绕组的工作绕组和启动绕组在空间上互差［判断题］对（正确答案）错）13.再生制动广泛应用于机床设备。

［判断题］对错（正确答案）（）14.能耗制动制动力大，制动迅速。

［判断题］对错（正确答案）（）15.晶闸管调速方法可以做到无级调速，但节能效果差，会产生一些电磁干扰，大量用于风扇调速。

［判断题］对错（正确答案）（）16.若要单相异步电动机反转，就必须要旋转磁场反转。

［判断题］对（正确答案）错（）17.单相异步电动机的维护就是通过听、看、闻、摸等手段随时注意电动机的运行状态。

［判断题］对（正确答案）错（）18.电动机绕组短路或接地是电动机转动时噪声大或振动大的原因之一。

［判断题］对错（正确答案）（）19.单相电容运行异步电动机，因其主绕组和副绕组中的电流是同相位的，所以叫做单相异步电动机。
