电气照明检验批

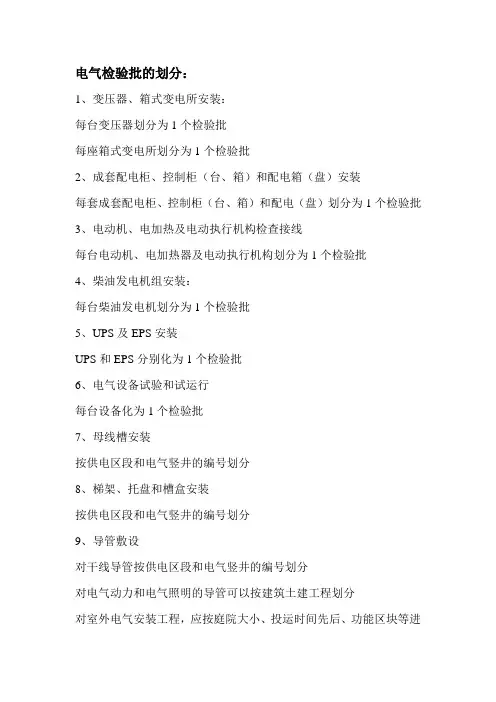

电气检验批的划分：1、变压器、箱式变电所安装：每台变压器划分为1个检验批每座箱式变电所划分为1个检验批2、成套配电柜、控制柜（台、箱）和配电箱（盘）安装每套成套配电柜、控制柜（台、箱）和配电（盘）划分为1个检验批3、电动机、电加热及电动执行机构检查接线每台电动机、电加热器及电动执行机构划分为1个检验批4、柴油发电机组安装：每台柴油发电机划分为1个检验批5、UPS及EPS安装UPS和EPS分别化为1个检验批6、电气设备试验和试运行每台设备化为1个检验批7、母线槽安装按供电区段和电气竖井的编号划分8、梯架、托盘和槽盒安装按供电区段和电气竖井的编号划分9、导管敷设对干线导管按供电区段和电气竖井的编号划分对电气动力和电气照明的导管可以按建筑土建工程划分对室外电气安装工程，应按庭院大小、投运时间先后、功能区块等进—行划分10、电缆敷设按供电区段和电气竖井的编号划分11、导管内穿线和槽盒内敷线其界区的划分应与土建工程一致对室外电气安装工程，应按庭院大小、投运时间先后、功能区块等进行划分12、塑料护套线直敷布线其界区的划分应与土建工程一致13、钢索配线其界区的划分应与建筑土建工程一致14、电缆头制作、导线连接和线路绝缘测试按供电区段和电气竖井的编号划分对室外电气安装工程，应按庭院大小、投运时间先后、功能区块等进行划分15、普通灯具安装其界区的划分应与建筑土建工程一致16、专用灯具安装其界区的划分应与建筑土建工程一致17、开关、插座、风扇安装其界区的划分应与建筑土建工程一致18建筑物照明通电试运行—化为一个检验批或按供电区段划分检验批19、接地装置安装人工接地装置划分为1个检验批利用建筑物基础钢筋的接地体划分为1个检验批大型基础可按区块划分成若干个检验批对室外电气安装工程，应按功能区块进行划分20、接地干线敷设每座变配电室划分为1个检验批对电气竖井，6层以下的建筑应作为1个检验批高层建筑中依均压环设置间隔的层数应作为1个检验批21、防雷引下线及接闪器安装6层以下的建筑物应作为1个检验批高层建筑中依均压环设置间隔的层数应作为1个检验批接闪器安装同一屋面，应作为1个检验批22、建筑物等电位联接建筑物的总等电位联接应作为1个检验批每个局部等电位联接应作为1个检验批电子系统设备机房应作为1个检验批检验批容量单位室外电气：座、台、m、回路、线路、套变配电室：座、台、m、端子、线路、处供电干线：台、m、回路、线路—电气动力：台、m、回路、线路、开关、插座电气照明：台、m、回路、线路、开关、插座自备电源：台、m、回路、线路、处防雷接地：m、处。

电气检验批的划分：1、变压器、箱式变电所安装：每台变压器划分为1个检验批每座箱式变电所划分为1个检验批2、成套配电柜、控制柜（台、箱）和配电箱（盘）安装每套成套配电柜、控制柜（台、箱）和配电（盘）划分为1个检验批3、电动机、电加热及电动执行机构检查接线每台电动机、电加热器及电动执行机构划分为1个检验批4、柴油发电机组安装：每台柴油发电机划分为1个检验批5、UPS及EPS安装UPS和EPS分别化为1个检验批6、电气设备试验和试运行每台设备化为1个检验批7、母线槽安装按供电区段和电气竖井的编号划分8、梯架、托盘和槽盒安装按供电区段和电气竖井的编号划分9、导管敷设对干线导管按供电区段和电气竖井的编号划分对电气动力和电气照明的导管可以按建筑土建工程划分对室外电气安装工程，应按庭院大小、投运时间先后、功能区块等进行划分10、电缆敷设按供电区段和电气竖井的编号划分11、导管内穿线和槽盒内敷线其界区的划分应与土建工程一致对室外电气安装工程，应按庭院大小、投运时间先后、功能区块等进行划分12、塑料护套线直敷布线其界区的划分应与土建工程一致13、钢索配线其界区的划分应与建筑土建工程一致14、电缆头制作、导线连接和线路绝缘测试按供电区段和电气竖井的编号划分对室外电气安装工程，应按庭院大小、投运时间先后、功能区块等进行划分15、普通灯具安装其界区的划分应与建筑土建工程一致16、专用灯具安装其界区的划分应与建筑土建工程一致17、开关、插座、风扇安装其界区的划分应与建筑土建工程一致18建筑物照明通电试运行化为一个检验批或按供电区段划分检验批19、接地装置安装人工接地装置划分为1个检验批利用建筑物基础钢筋的接地体划分为1个检验批大型基础可按区块划分成若干个检验批对室外电气安装工程，应按功能区块进行划分20、接地干线敷设每座变配电室划分为1个检验批对电气竖井，6层以下的建筑应作为1个检验批高层建筑中依均压环设置间隔的层数应作为1个检验批21、防雷引下线及接闪器安装6层以下的建筑物应作为1个检验批高层建筑中依均压环设置间隔的层数应作为1个检验批接闪器安装同一屋面，应作为1个检验批22、建筑物等电位联接建筑物的总等电位联接应作为1个检验批每个局部等电位联接应作为1个检验批电子系统设备机房应作为1个检验批检验批容量单位室外电气：座、台、m、回路、线路、套变配电室：座、台、m、端子、线路、处供电干线：台、m、回路、线路电气动力：台、m、回路、线路、开关、插座电气照明：台、m、回路、线路、开关、插座自备电源：台、m、回路、线路、处防雷接地：m、处。

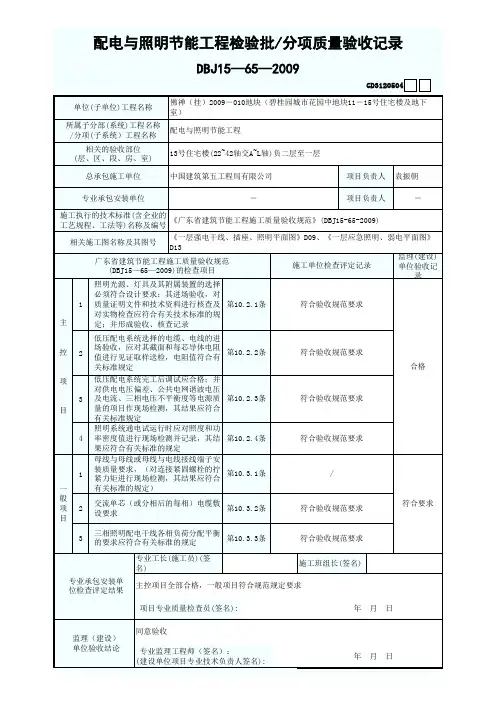

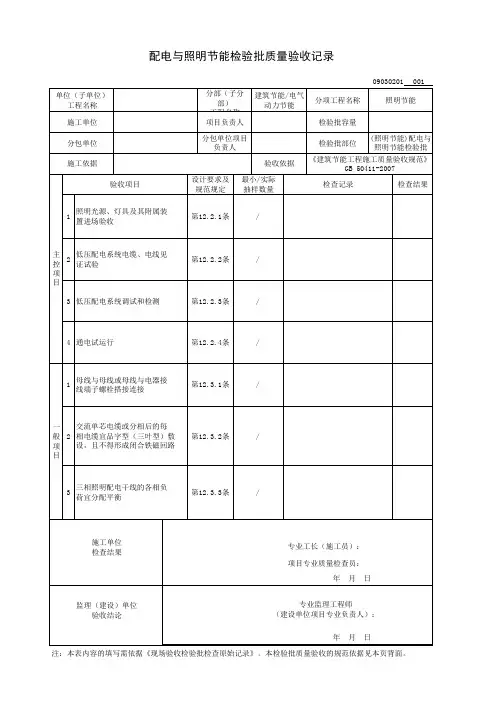

配电与照明节能检验批质量验收记录注：本表内容的填写需依据《现场验收检验批检查原始记录》。

本检验批质量验收的规范依据见本页背面。

填写说明一、填写依据1 《建筑节能工程施工质量验收规范》GB50411-2007。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分可按设计系统、区域、楼层、建筑分区划分。

三、GB50411-2007规范摘要主控项目12.2.1 照明光源、灯具及其附属装置的选择必须符合设计要求，进场验收时应对下列技术性能进行核查，并经监理工程师（建设单位代表）检查认可，形成相应的验收、核查记录。

质量证明文件和相关技术资料应齐全，并应符合国家现行有关标准和规定。

1 荧光灯灯具和高强度气体放电灯灯具的效率不应低于表12.2.1-1的规定。

表12.2.1-1 荧光灯灯具和高强度气体放电灯灯具的效率允许值2 管型荧光灯镇流器能效限定值应不小于表12.2.1-2的规定。

表12.2.1-2 镇流器能效定值3 照明设备谐波含量限值应符合表12.2.1-3的规定。

检验方法：观察检查；技术资料和性能检测报告等质量证明文件与实物核对。

检查数量：全数核查。

12.2.2 低压配电系统选择的电缆、电线截面不得低于设计值，进场时应对其截面和每芯导体电阻值进行见证取样送检。

每芯导体电阻值应符合表12.2.2的规定。

检验方法：进场时抽样送检，验收时核查检验报告。

检查数量：同厂家各种规格总数的10%，且不少于2个规格。

12.2.3 工程安装完成后应对低压配电系统进行调试，调试合格后应对低压配电电源质量进行检测。

其中：1 供电电压允许偏差：三相供电电压允许偏差为标称系统电压的±7%；单相220V为+7％、-10％。

2 公共电网谐波电压限值为：380V的电网标称电压，电压总谐波畸变率（THDu）为5%，奇次（1～25次）谐波含有率为4%，偶次（2～24次）谐波含有率为2％。

3 谐波电流不应超过表12.2.3中规定的允许值。

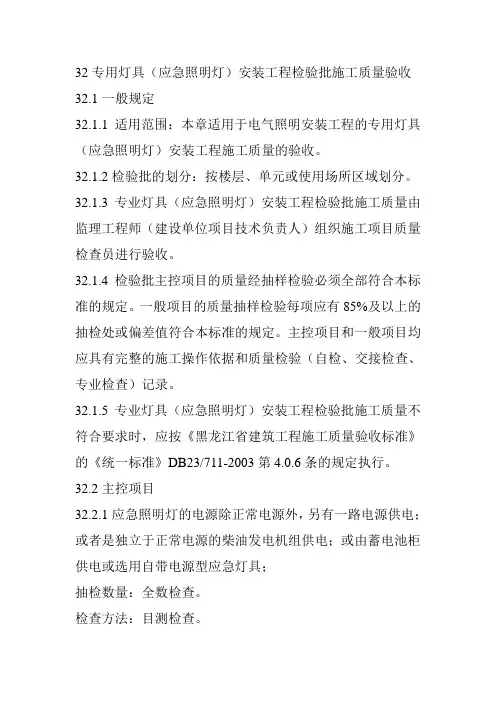

32专用灯具（应急照明灯）安装工程检验批施工质量验收32.1一般规定32.1.1适用范围：本章适用于电气照明安装工程的专用灯具（应急照明灯）安装工程施工质量的验收。

32.1.2检验批的划分：按楼层、单元或使用场所区域划分。

32.1.3专业灯具（应急照明灯）安装工程检验批施工质量由监理工程师（建设单位项目技术负责人）组织施工项目质量检查员进行验收。

32.1.4检验批主控项目的质量经抽样检验必须全部符合本标准的规定。

一般项目的质量抽样检验每项应有85%及以上的抽检处或偏差值符合本标准的规定。

主控项目和一般项目均应具有完整的施工操作依据和质量检验（自检、交接检查、专业检查）记录。

32.1.5专业灯具（应急照明灯）安装工程检验批施工质量不符合要求时，应按《黑龙江省建筑工程施工质量验收标准》的《统一标准》DB23/711-2003第4.0.6条的规定执行。

32.2主控项目32.2.1应急照明灯的电源除正常电源外，另有一路电源供电；或者是独立于正常电源的柴油发电机组供电；或由蓄电池柜供电或选用自带电源型应急灯具；抽检数量：全数检查。

检查方法：目测检查。

32.2.2应急照明在正常电源断电后，电源转换时间为：疏散照明小于15S；备用照明小于等于15S（金融商店交易所小于等于1.5S）；安全照明小于等于0.5S；抽检数量：全数检查。

检查方法：目测和计时检查。

32.2.3疏散照明由安全出口标志灯和疏散标志灯组成。

安全出口标志灯距地高度不低于2m，且安装在疏散出口和楼梯口里侧的上方；抽检数量：全数检查。

检查方法：目测检查和尺量检查。

32.2.4疏散标志灯安装在安全出口的顶部，楼梯间、疏散走道及其转角处应安装在1m以下的墙面上。

不宜安装的部位可安装在上部。

疏散通道上的标志灯间距不大于20m（人防工程不大于10m）；抽检数量：全数检查。

检查方法：目测检查和尺量检查。

3.2.5疏散指示灯的设置，不影响正常通行，且不在其周围设置容易混同疏散标志灯的其他标志牌等；抽检数量：全数检查。

建筑电气工程检验批划分原则1.变配电室安装：主变配电室应作为1个检验批；对于有多个分变配电室，且不属于子单位工程的子分部工程,应分别作为1个检验批；2.供电干线安装：应按供电区段和电气竖井的编号划分。

3.对于电气动力和电气照明安装：其界区的划分应与建筑土建工程一致。

4.自备电源和不间断电源安装：应分别作为1个检验批。

5.对于防雷及接地装置安装：人工接地装置和利用建筑物基础钢筋的接地体应分别作为1个检验批,且大型基础可按区块划分成若个检验批；对于防雷引下线安装工程,6层以下的建筑应作为1个检验批，高层建筑中依均压环设置间隔的层数应作为1个检验批；接闪器安装同一屋面，应作为1个检验批；建筑物的总等电位联结应作为1个检验批,每个局部等电位联结应作为1个检验批，电子系统设备机房应作为1个检验批。

6.变压器、箱式变电所安装：每台变压器划分为1个检验批；每座箱式变电所划分为1个检验批。

7.成套配电柜、控制柜(台、箱)和配电箱(盘)安装：每套成套配电柜、控制柜(台、箱)和配电(盘)划分为1个检验批。

8.电动机、电加热及电动执行机构检查接线：每台电动机、电加热器及电动执行机构划分为1个检验批。

9.柴油发电机组安装：每台柴油发电机划分为1个检验批。

10.UPS及EPS安装：UPS和EPS分别划分为1个检验批。

11.电气设备试验和试运行：每台设备划分为1个检验批。

12.母线槽安装：按供电区段和电气竖井的编号划分。

13.梯架、托盘和槽盒安装：按供电区段和电气竖井的编号划分。

14.导管敷设：对干线导管按供电区段和电气竖井的编号划分；对电气动力和电气照明的导管可以按建筑土建工程划分；对室外电气安装工程，应按庭院大小、投运时间先后、功能区块等进行划分。

15.电缆敷设：按供电区段和电气竖井的编号划分。

16.导管内穿线和槽盒内敷线：其界区的划分应与建筑土建工程一致；对室外电气安装工程，应按庭院大小、投运时间先后、功能区块等进行划分。

《建筑工程施工质量验收统一标准》（GB50300-2013）——建筑电气检验批划分室外电气子分部：变压器、箱式变电所安装检验批质量验收记录本表适用于变压器、箱式变电所安装工程的检验批质量验收。

一、检验批划分按一个设计系统或设备组别划分为一个检验批。

二、主控项目1.变压器安装及外观检查：本条是对变压器安装的基本要求，位置正确是指中心线和标高符合设计要求。

2.变压器中性点、箱式变电所N和PE母线的连接地连接及支架或框架接地：变压器的接地既有高压部分的保护接地，又有低压部分的工作接地；而低压供电系统在建筑电气工程中普遍采用TN-S或TN-C-S系统，即不同形式的保护接零系统。

3.变压器的交接试验：变压器安装好后，必须经交接试验合格，并出具报告后，才具备通电条件。

交接试验的内容和要求，即合格的判定条件是依据现行国家标准。

4.箱式变电所及落地配电箱的固定、箱体的接地或接零：箱式变电所在建筑电气工程中以住宅小区室外设置为主要形式，本体有较好的防雨雪和通风性能，但其底部不是全密闭的，故而要注意防积水入侵，其基础的高度及周围排水通道设置应在施工图上加以明确。

因产品的固定形式有两种，所以分别加以描述。

5.箱式变电所的交接检验：目前国内箱式变电所主要有两种产品，前者为高压柜、低压柜、变压器三个独立的单元组合而成，后者为引进技术生产的高压开关设备和变压器设在一个油箱内的箱式变电所。

三、一般项目1.有载调压开关检查：为提高供电质量，建筑电气工程经常采用有载调压变压器，而且是以自动调节的为主，通电前除应做电气交接试验外，还应对有载调压开关裸露在(油)箱外的机械传动部分做检查，要在点动试验符合要求后，才能切换到自动位置。

自动切换调节的有载调压变压器，由于控制调整的元件不同，调整试验时，还应注意产品技术文件的特殊规定。

2.绝缘件和测温仪表检查：变压器就位后，要在其上部配装进出入母线和其他有关部件，往往由于工作不慎，在施工中会给变压器外部的绝缘器件造成损伤，所以交接试验和通电前均应认真检查是否有损坏，且外表不应有尘垢，否则初通电时会有电气故障发生。

CJJ89-2001最新照明设备检验批简介本文档是针对最新的CJJ89-2001照明设备检验批标准的说明和指导。

该标准主要用于规范和指导照明设备的检验工作，以确保其符合相关的质量和安全要求。

检验内容根据CJJ89-2001标准，照明设备检验应包括以下内容：1. 设备质量检验：检查设备的质量是否符合规定标准，包括外观、尺寸、结构、材质等；2. 安全性能检验：检查设备的安全性能是否符合规定要求，包括电气安全、防火性能等；3. 光学性能检验：检查设备的光学性能是否达到预期要求，包括照度、光色、光效等；4. 功能性能检验：检查设备的各项功能是否正常，包括开关控制、调光调色等功能；5. 耐久性检验：检查设备的耐久性和使用寿命是否符合要求，包括使用寿命测试、温度变化测试等。

检验步骤按照CJJ89-2001标准的要求，照明设备检验应按照以下步骤进行：1. 准备工作：包括检验仪器设备的校准、记录表的准备等；2. 设备外观检查：检查设备的外观是否完好，没有变形、裂纹等缺陷；3. 材质和结构检查：检查设备所使用的材质和结构是否符合标准要求；4. 电气安全检查：检查设备的电气安全性能，包括接地、绝缘等；5. 光学性能检查：检查设备的光学性能，如照度、光色等指标是否符合标准要求；6. 功能性能检查：检查设备的各项功能是否正常；7. 耐久性检查：进行设备的耐久性测试，如使用寿命测试、温度变化测试等；8. 记录和评定：将检验结果进行记录，并根据标准要求进行评定。

结论和建议根据CJJ89-2001标准的检验结果，对照明设备的质量和性能进行评定。

如符合标准要求，则可以经过批准，可投入使用。

如不符合要求，则应进行修复或更换，确保设备的质量和安全性能达到标准要求。

此文档旨在为照明设备检验人员提供参考和指导，以确保检验工作的准确性和有效性。

请在使用时遵守相关法律法规和标准要求。
