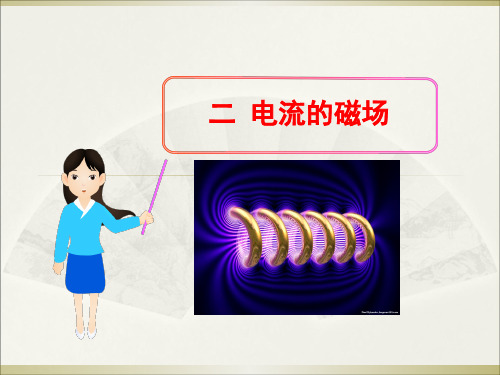

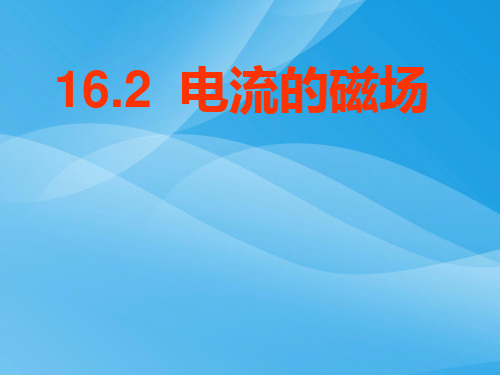

初中物理《电流的磁场》(共25张)ppt15

实验2
把小磁针放到螺线管周围不同位置，在图上记录磁针N极的方向。
结合以上两个实验，对比右图可知：通电螺线管的外部磁场与条形 磁体的磁场相似。
实验3
通电螺线管的极性与环绕螺线管的电流方向之间的关系。
使用图中实验装置，组成实验电路。
仔细观察螺线管的绕线方法，并画出示意图，并判断螺线管中电流 方向，标示在示意图上。
2．实验结论： 通电螺线管外部的磁场和条形磁体的磁场一样。 通电螺线管两端的极性与其中的电流方向有关。
N
S
S
N
S
N
N
S
三、右手螺旋定则
用右手握住螺线管，让弯曲的四指所指的方向与螺线管 中的电流方向一致，则大拇指所指的那端就是通电螺线管的N 极。
练一练
1．判断下面螺线管中的N极和S极：
S
N
N
S

2．判断螺线管中的电流方向：
二、通电螺线管周围的磁场
1．把导线绕在圆筒上就做成了螺线管（也叫线圈）。 通电后各圈导线磁场产生叠加，磁场增强。
螺线管
实验1
探究通电螺线管外部的磁场分布 演示：在螺线管的两端各放一个小磁针，在硬纸板上均匀地撒满铁 屑。通电后观察指针指向，轻敲纸板，观察铁屑的排列情况。
改变电流方向，两侧小磁针的指向反转。
这个磁场与地磁场方向不同，所以磁针转动。
演示2
（1）磁针会转动吗？ 改变电流的方向，观察磁针的变化。
磁针转动方向相反。 （2）说明什么？ 电流的磁场方向跟电流方向有关。
奥斯特的故事
奥斯特是丹麦物理学家，他从小聪明好 学，1794年以优异的成绩考入哥本哈根大学 学习，后来成为这所大学的物理教授。
他相信各种自然现象间存在联系。经过 长时间用实验寻找，在多次失败后，1820年， 奥斯特在课堂上做实验时发现了电和磁之间 的联系。

例如装饰用的小彩灯是串联在一起的；在家庭电路中，电灯、电
冰箱、电视机等之间是并联的。 9．电流：表示电流 强弱 的物理量，用 I 表示，单位安培(
符号： A )；规定 正 电荷定向移动的方向为电流的方向。 当电路闭合时，在电源外部，电流从电源 正 极经过用电器流向
负 极。
10．电流表：专门测量电路中 电流大小的仪器。电流表有
典例3：串、并联电路的判断
例3 电路中有两盏电灯，将开关闭合后，正确的是( D ) A．若两盏灯同时发光，则两灯一定是串联 B．若两盏灯同时发光，则两灯一定是并联 C．若只有一盏灯亮，则两灯一定是串联 D．若只有一盏灯亮，则两灯一定是并联
解析： D 利用定义法进行判断，两灯的连接方式只有串联 和并联两种，闭合开关后两灯同时发光，开关在串联电路上 或并联电路的干路上都可以控制所有的灯，A、B错误；若开 关闭合后只有一盏灯亮，另一盏灯不亮，表明两灯的工作互 不影响，可以肯定两灯是并联，选项C不对，D正确。
(2)如图15－12所示 (3)如图15－13所示
图15－12 图15－13
ห้องสมุดไป่ตู้
•不习惯读书进修的人，常会自满于现状，觉得再没有什么事情需要学习，于是他们不进则退。经验丰富的人读书用两只眼睛，一只眼睛看到纸面上的话，另 一眼睛看到纸的背面。2022年4月8日星期五2022/4/82022/4/82022/4/8 •书籍是屹立在时间的汪洋大海中的灯塔。2022年4月2022/4/82022/4/82022/4/84/8/2022 •正确的略读可使人用很少的时间接触大量的文献，并挑选出有意义的部分。2022/4/82022/4/8April 8, 2022 •书籍是屹立在时间的汪洋大海中的灯塔。
两个量程：一个是 0～0.6 A，分度值为0.02 A；一个是 0～3 A， 分度值1是1．0电.1流A。表的使用：在使用电流表测量电路中的电流时，

7 、面对人生的磨难，请用你的毅力创造生命的奇迹吧! 9 、世界这么大，一样米养百样人，你无法要求所有人的三观都同你吻合，唯一的方法，只有让自己变得更强，心理上的无坚不摧才能保护你，不被那些自私又狭隘的人所伤害。 18 、金矿的山上还有着其他花朵，除了具备发现的眼睛外，还需要有着肯流汗的心。成功提示：金子常常就埋在身旁的泥土里，勤奋是最好的点金指。 10 、在通往成功的道路上，只有勤奋刻苦，努力拼搏的人才能够弥补自己的不足，超越平庸，取得最后的胜利。 2 、所谓的成功并不需要你比所有的人都强，你只需要强过自己的对手或同行，就足够能显示你的价值。 10 、历史的车辄辗过，留下先辈的印记;时代的洪流向前，引领我们的未来!拼搏，拼搏，拼搏!我们将用不懈的坚持，用高昂的斗志，书写热血的青春! 2 、把汗水变成珍珠，把梦想变成现实! 10 、聆听不代表沉默，有时安静也是一种力量。
放置情况是（ A ）
A.东西向 B.南北向 C.正西南 D.正西北
总结
7 、有时不合逻辑的举动却恰恰有助于应付变化多端的事态，而正常的逻辑有时却只能将自己带进一个死胡同。这就需要我们有逆反思维。 7 、准备种子，就收获果实;准备努力，就收获成功;准备今天，就收获明天。 14 、人生就是生活的过程。哪能没有风、没有雨?正是因为有了风雨的洗礼才能看见斑斓的彩虹;有了失败的痛苦才会尝到成功的喜悦。 14 、不管你干什么，都会有两种结果： 一种是笑话，一种是神话。如果你半途而废，只能成为别人眼中的笑话;但如果你成功了，你就变成她们眼中的神话。社会就是现实!要么不做，要么做好。 9 、我们每一个人都走过了童年，少年、青年、中年、老年，我们每一个人不可能都是漂亮的姑娘，风流的帅哥，但我们每个人都拥有过青春，有过雄心壮志，有过拼搏的梦想人生，我们不能因 为苍老而后悔人生，不能因为失去了青春而消极低沉。

电磁铁
内部带有铁芯的通电螺线管称为电磁铁
探究：影响电磁铁磁性强弱的因素有哪些？
1、猜想：磁性强弱可能与电流的大小、线圈的匝数和有无铁芯有关。 2、实验器材：电源、开关、变阻器、导线、电流表、大头针、电磁铁
3、设计电路图： A
4、实验方法和过程： a、实验方法： 控制变量法 b、实验过程： c、分析讨论：
当滑片向右移动时，电磁铁的磁性 将减弱。（增强/减弱）
5.如图所示，要使电磁铁磁性最强，正 确的接法是 （ D ）
A. S1接1，S2接3 B. S1接1，S2接4 C. S1接2，S2接4 D. SR S2
4
6.如图所示，若将变阻器的滑片向右移 动，
那么悬挂磁铁的弹簧将：( ) B
3.根据图示通电螺线管周围
的磁感线方向，在图中标出
通电螺线管的N极和电源的
电源
正极．
4.如图,磁体的S极与通电螺 线管的A端相吸,在图中标出 通电螺线管的N、S极和电 源的正、负极.
5.如图所示，根据图中小磁 针静止时的N极指向，在图 中a、b两点标出正、负极； 在c、d两点标出磁极名称； 在线圈中画出电流方向．
5、结论： 影响电磁铁磁性强弱的因素有： a、电流的大小： 电流越大，电磁铁的磁性越强； b、线圈的匝数：线圈匝数越多，电磁铁的磁性越强； c、有 无 铁 芯： 插入铁芯，电磁铁的磁性增强。
（1）电磁铁的磁性强弱与电流大小的关系？
不变量：线圈匝数 都插有铁芯 A
改变量：电流的大小 现 象：电流越大，吸引的大头针越多 （2）电磁铁的磁性强弱与线圈匝数的关系？ 不变量： 电流的大小 都插有铁芯 改变量： 线圈匝数 现 象： 线圈匝数越多，吸引的大头针越多
结论:右手螺旋定则（安培定则）:用右手握住 螺线管,让四指弯曲与螺线管中的电流方向一致, 则大拇指所指的那端就是通电螺线管的N极上 1上课\6右手螺旋定则1.swf

I
当堂训练
１.用右手螺旋定则判定下列螺线管的Ｎ、Ｓ极
S
NN
SS
N
N
S
N
S
2. P105 . 1
S
N
如图所示，当电键S闭合后，小 磁针的N，S极按箭头方向转动到与 螺线管轴线方向一致时静止不动， 试判断电源的正、负极。
分析：螺线管通电后两端出现N，S极，根据同名磁极相斥、 异名磁极相吸这一特点，可以判定螺线管的左端一定为N极。 由安培定则画出螺线管中的电流方向，再由电流总是由电源 正极流出，通过螺线管回到电源负极，便可确定电源正、负 极。
【沪科版】九年级物理：1电流的磁场 课件PP T-精品 课件（ 实用版 ）
【沪科版】九年级物理：1电流的磁场 课件PP T-精品 课件（ 实用版 ）
2.这是某同学在研究“保持电流不变，磁性与匝数的关 系”的实验的方案。让我们一起来讨论评价此实验方案。
制 作 50匝的电磁铁和80匝的电磁铁
设
计
分别将两个电磁铁接在同一个 电源上，设计简单、思路明朗。
S
N
N
S
3.根据图中所给的条件，画出螺线管的绕法.
N
S
例题：
如图所示，L是电磁铁，在电磁铁上方用 弹簧悬挂一条形磁体。当S闭合后，弹簧的长
度将___变__小____，如果变阻器的滑动片P向右 移动，弹簧的长度又将_____变__大___（填变长、
变短或不变）。
S未接通时，弹簧的弹力和磁体的重力相平衡。当S闭合 后，根据安培定则可确定通电螺线管的上端是N极，下端是S 极。由于同名磁极相互排斥，所以弹簧将变短。如果变阻器 的滑动片P向右移动，变阻器接入电路中的电阻增大，电路的 电流强度减小，通电螺线管的磁性减弱，斥力减少，弹簧的 长度又将变大。

探究奥斯特实验
1.把通电的直导线平行地放在静止小磁针的上方，观察 小磁针是否发生偏转？ 2.把断电的直导线平行地放在静止小磁针的上方，观察 小磁针是否发生偏转？
1.接通电路，导线中有电流,小磁针发生偏转； 2.断开电路，导线中无电流 , 小磁针恢复到原来的 指向，不再发生偏转.
结论：通电导体周围在磁场，即电流的磁场。
2.通电螺线管两端的极性跟螺线管中 电流 的方向有关。
安培定则（右手螺旋定则）
1.作用：判定通电螺线管的磁极与电流方向的关系。
2.方法：用右手握住螺线管，让四指弯曲且与螺线管 中电流的方向一致，则大拇指所指的那端就是通电螺 线管的N极。
动作要领： 1.右手握住管 2.四指对电流 3.拇指对N极
判
13、知人者智，自知者明。胜人者有 力，自 胜者强 。2021/ 8/3202 1/8/320 21/8/3 2021/8/ 38/3/2 021
14、意志坚强的人能把世界放在手中 像泥块 一样任 意揉捏 。2021 年8月3 日星期 二2021/ 8/3202 1/8/320 21/8/3
15、最具挑战性的挑战莫过于提升自 我。。2 021年8 月2021 /8/320 21/8/32 021/8/ 38/3/20 21
二、通电螺线管的磁场
1.通电螺线管的磁场与条形磁铁相似。通电螺线管 的两端相当于条形磁铁的两个磁极。
2.通电螺线管两端的极性跟螺线管中电流的方向有 关
三、安培定则（右手螺旋定则）： 用右手握住螺线管，让四指弯曲且跟螺线管中电流的 方向一致，则大拇指所指的那端就是螺线管的N极。
