远程抄表方案随着智能电表等技术的发展，远程抄表方案已经成为现代化管理的必然选择。
远程抄表方案通过应用通信技术和自动化技术，实现对用电信息的远程采集和传输，极大地提高了抄表的效率和准确性，也提供了更多的数据支持，方便管理者进行用电分析和能源优化。
下面是一套具体的远程抄表方案：一、设备安装：1.智能电表：在每户住户的电表上安装智能电表，该电表具备采集并记录用电数据的功能，同时具备通信功能。
2.集中器：在小区或大楼内某个节点上安装集中器，集中器作为智能电表和数据中心之间的桥梁，负责实现数据的采集和传输。
二、通信方案：1.GPRS通信：集中器采用GPRS通信方式，通过移动通信网络实现与数据中心的远程通信。
GPRS通信方式具有覆盖范围广、稳定可靠等优点，非常适合用于远程抄表。
2.互联网通信：集中器采用以太网口连接互联网，通过TCP/IP协议与数据中心进行通信。
互联网通信方式具有传输速度快、多设备接入等优点。
三、数据采集与传输：1.采集频率：定期采集智能电表记录的用电数据，采集频率可以按照不同的需求进行设置，比如每天、每周或者每月采集一次。
2.数据传输：集中器将采集到的用电数据通过GPRS通信或互联网通信上传到数据中心，数据中心接收和存储这些数据。
四、数据管理和分析：1.数据处理：数据中心对接收到的用电数据进行处理和整理，将其转化为可视化的形式，并提供相应的数据查询和分析功能。
2.用电分析：基于收集到的用电数据，数据中心可以进行用户用电分析，比如分析用户的用电习惯、用电负荷峰谷、用电损耗等，为用户提供用电优化的建议和指导。
五、运维管理：远程抄表方案需要进行相应的运维管理，包括设备的维护和更新、通信网络的监测和维护、数据中心的运行和管理等。
同时，还需要建立相应的安全机制，保护用户用电数据的安全和隐私。
总之，远程抄表方案通过智能电表和集中器的联动，实现了对用电信息的远程采集和传输，提高了抄表的效率和准确性。
同时，通过数据的分析和管理，为用户提供用电优化的建议和指导，有助于提高能源利用效率和节约用电成本。
远程抄表解决方案随着科技的不断进步，我们的生活变得越来越便利，许多传统的工作也得到了自动化和智能化的改进。
远程抄表解决方案就是其中之一，它通过技术手段，实现了远程读取和监控公共设施的用量，提高了工作效率和准确性，为我们的生活带来了诸多便利。
本文将从技术原理、应用领域和未来发展三个方面，对远程抄表解决方案进行探讨。
首先，我们来了解一下远程抄表解决方案的技术原理。
远程抄表解决方案主要基于物联网技术和通信网络技术，通过采集和传输设备的用量数据，实现对设施的远程监控和管理。
最常见的远程抄表设备是智能水表、智能电表和智能燃气表，它们通过内置传感器和通信模块，可以将用量数据传输给后台管理系统。
后台管理系统整合了设备数据，并进行处理和分析，从而实现对设施用量的远程控制和管理。
其次，我们看一下远程抄表解决方案的应用领域。
远程抄表解决方案广泛应用于公共设施管理、能源管理和物业管理等领域。
在公共设施管理方面，远程抄表可以实现对水、电、气等公共设施用量的实时监控和管理，提高了设施的使用效率和安全性。
在能源管理方面，远程抄表可以实现对能源消耗的有效控制和管理，减少了浪费和排放，提高了能源利用率。
在物业管理方面，远程抄表可以实现对小区、写字楼等物业的水电气用量的准确计量和监控，提高了物业管理的效率和准确性。
最后，让我们展望一下远程抄表解决方案的未来发展。
随着物联网技术和通信网络技术的不断进步，远程抄表解决方案将会得到更广泛的应用和推广。
未来，我们可以预见，远程抄表将和智能家居技术结合，实现家庭设备的远程监控和管理。
同时，远程抄表还可以和人工智能技术结合，实现设施用量的智能预测和优化。
远程抄表解决方案还有望应用于智慧城市建设中，实现城市设施的精细化管理和优化调度。
总的来说，远程抄表解决方案在提高工作效率和准确性方面发挥了重要作用，为我们的生活带来了诸多便利。
远程抄表解决方案的技术原理基于物联网技术和通信网络技术，应用领域涵盖了公共设施管理、能源管理和物业管理等领域。
远程抄表系统的设计与实现1. 引言1.1 研究背景远程抄表系统作为现代智能水表管理的重要组成部分，具有极大的便利性和效率性。
传统的抄表方式需要人工逐个去用户家中进行抄表，费时费力且容易出现差错，而远程抄表系统通过无线通讯技术和智能管理软件实现了远程抄表，极大地提升了抄表的效率和准确性。
随着科技的不断发展和物联网技术的普及应用，远程抄表系统已成为水务管理部门不可或缺的工具。
而随着城市化和工业化的发展，用户数量不断增加，传统的抄表方式已无法满足快速高效的管理需求。
设计和实现一套高效稳定的远程抄表系统显得尤为迫切和重要。
研究远程抄表系统的背景，不仅可以帮助我们了解其发展历程和应用场景，更可以为我们设计和实现更好更高效的远程抄表系统提供参考和借鉴。
本文将深入探讨远程抄表系统的设计与实现，旨在为相关领域的研究和实践工作提供有益的指导和参考。
1.2 研究目的远程抄表系统的研究目的是为了解决传统抄表方式存在的诸多问题，如人工误差、效率低下、成本高昂等。
通过引入先进的远程监测技术，实现水、电、气等能源的远程抄表，并能将数据实时传输至管理中心，从而提高抄表的准确性和效率。
远程抄表系统的研究目的还包括提升能源管理的智能化水平，为用户提供更加便捷的服务体验，降低企业的运营成本，同时为环保节能事业做出贡献。
通过本研究，可以进一步推动远程抄表技术的发展，提升其在能源管理领域的应用价值，推动行业发展。
【字数：131】1.3 研究意义远程抄表系统的设计与实现在当前社会中具有重要的意义。
远程抄表系统的推出可以极大地提高抄表效率和准确性，降低人力资源成本，提高工作效率。
通过远程抄表系统的应用，可以实现智能化管理和监控，及时发现和解决问题，提高供水、供电等公共设施的运行效率和质量，确保用户的正常使用。
远程抄表系统的推广应用也有利于推动科技进步，促进信息化建设，推动传统行业向现代化转型升级。
远程抄表系统的研究与应用具有重大的社会意义和经济效益，在提高行业发展水平、促进社会进步和节约资源方面具有重要的推动作用。
远程抄表系统的设计与实现一、引言随着社会的不断发展，城市化进程的加快，水、电、煤气等公共设施的管理变得越来越重要。
在过去，传统的抄表方式往往需要人工逐户逐户的去抄表，不仅耗费了大量的人力物力，而且还存在数据不准确、效率低下的问题。
为了解决这些问题，远程抄表系统应运而生。
本文将就远程抄表系统的设计与实现进行深入探讨。
二、远程抄表系统的设计1. 系统架构设计远程抄表系统的架构设计应考虑到设备端、网络通信和数据中心三个主要部分。
在设备端，需要设计抄表设备并集成通信模块，保证可以远程传输数据。
网络通信部分需要设计合理的网络结构，并确保网络的安全稳定。
数据中心部分需要包括数据存储和处理系统，保证数据能够及时高效的传输和处理。
2. 功能模块设计远程抄表系统应包括多个功能模块，例如用户管理模块、抄表管理模块、数据分析模块等。
用户管理模块负责管理用户的信息和权限，包括增加、删除和修改用户信息、设置权限等功能；抄表管理模块负责远程抄表的操作，包括实时抄表、定时抄表、手动抄表等功能；数据分析模块负责对抄表数据进行分析和统计，提供相关报表和图表，帮助管理人员快速了解用能情况。
3. 数据处理设计远程抄表系统需要对大量的抄表数据进行处理和存储，因此需要设计合理的数据库结构和数据处理算法。
在数据库设计上，可以采用多层次的存储结构，保证不同类型的数据能够得到有效的存储和管理；在数据处理算法上，可以采用数据压缩、数据加密等技术，提高数据的传输效率和安全性。
1. 抄表设备的设计与制造远程抄表系统的关键在于抄表设备的设计与制造。
抄表设备需要包括抄表模块、通信模块和数据处理模块。
抄表模块负责对用能设备进行抄表，通信模块负责将抄表数据传输给数据中心，数据处理模块负责对抄表数据进行处理和存储。
在制造过程中，需要保证抄表设备的稳定性和可靠性，避免出现故障和数据丢失的情况。
2. 网络通信的建设与维护远程抄表系统需要依靠网络进行数据传输，因此网络通信的建设与维护非常重要。
远程抄表系统的设计与实现随着科技的不断发展，远程抄表系统已经成为现代社会中不可或缺的一部分。
远程抄表系统的设计与实现对于提高抄表效率、节约人力成本、减少数据错误等方面有着重要的意义。
下面将从远程抄表系统的设计和实现两个方面来进行探讨。
一、远程抄表系统的设计1. 系统需求分析在设计远程抄表系统之前，首先需要进行系统需求分析，明确系统的功能和性能需求。
系统应该具备远程抄表、数据传输、数据管理和报表生成等基本功能，并且需要具备高效、稳定、安全、可靠的性能。
系统还需要满足现实抄表操作的实际需求，包括对各种仪表的适配能力、数据处理的灵活性等。
2. 系统架构设计远程抄表系统的架构设计是系统设计的重要环节。
合理的架构设计能够提高系统的稳定性和性能。
在远程抄表系统中，可以采用客户端/服务器模式，通过客户端对各个终端进行数据的采集，然后通过服务器进行数据存储和管理，并提供远程访问和控制的功能。
为了提高系统的扩展性，可以采用分布式架构，将数据存储、数据处理和用户接口等功能进行分离。
3. 数据采集与传输数据采集和传输是远程抄表系统的核心部分。
在设计远程抄表系统时，需要考虑数据采集的方式和数据传输的方式。
数据采集可以采用现场终端设备来进行抄表，也可以通过远程通讯的方式进行抄表。
在数据传输方面，可以采用有线传输或者无线传输，具体选择要根据实际环境来确定，以保证数据的稳定传输和安全性。
4. 数据存储与管理数据存储与管理是远程抄表系统不可或缺的一部分。
在设计远程抄表系统时，需要考虑如何进行数据的存储和管理。
可以采用数据库来进行数据的存储，同时需要设计合理的数据管理系统，包括对数据的整理、处理、备份、恢复和权限管理等功能，以保证数据的安全和完整性。
5. 用户接口设计用户接口设计是远程抄表系统的重要组成部分，直接关系到系统的易用性和用户体验。
在设计用户接口时，需要考虑用户的不同角色和需要，提供相应的操作界面和功能。
还需要考虑用户接口的友好性和可定制性，以提高系统的适用性和便利性。
远程抄表系统的设计与实现为了方便管理和客户使用，许多公用事业公司都采用了远程抄表系统来实现能源用量的实时监控和数据采集。
本文将介绍远程抄表系统的设计和实现。
一、系统设计1.系统架构远程抄表系统是由采集子系统、控制中心子系统、客户管理子系统、数据存储子系统和报表分析子系统构成的。
其中，采集子系统主要负责对各个能源表进行数据采集，并将采集到的数据通过网络传输到控制中心子系统。
控制中心子系统则是系统的核心部分，主要负责数据的接收、存储、处理、分析和转发。
客户管理子系统则是管理客户信息的模块，还可以将客户的用量情况与系统中的数据进行对比。
数据存储子系统则是存储采集到的数据，并且能够实现数据备份和数据恢复。
报表分析子系统则是对采集到的数据进行分析和处理，并可以生成各种格式的报表。
2.系统流程系统流程主要包括数据采集、数据传输、数据处理和数据分析等四个环节。
数据采集：由采集设备对各个能源表进行数据采集。
数据处理：控制中心子系统对传输过来的数据进行基本的处理和存储。
数据分析：报表分析子系统会对存储的数据进行分析并生成各种格式的报表，从而帮助公用事业公司更加有效地管理能源的使用。
3.系统功能远程抄表系统主要具有以下功能：（1）能够实现对水、电、气等能源表的数据采集。
（2）能够实现对采集到的数据进行存储、分析和处理，以及对数据的查询、展示和导出。
（3）能够实现对客户信息的管理和查询。
（5）能够实现报表的生成和导出。
二、系统实现1.硬件设备为了实现系统的正常运行，需要使用采集设备、服务器、交换机、网关等硬件设备。
采集设备是指安装在用电、用水、用气等能源表上的数据采集器，采集器会读取能源表上的数据，并将其传输到服务器上。
服务器是控制中心子系统的核心设备，用于存储、处理和分析采集到的数据，并为客户端提供数据查询和报表生成服务。
交换机和网关则是为服务器和采集设备之间进行数据传输提供支持。
为了方便数据的管理和分析，需要使用相应的软件系统。
远程抄表系统的设计与实现【摘要】这篇文章将详细介绍远程抄表系统的设计与实现。
首先对系统需求进行分析，包括远程数据采集、数据传输、数据存储与处理以及用户界面设计等模块的设计。
在此基础上，对远程抄表系统的设计进行优化，进行系统性能评估，并展望未来发展方向。
通过本文的阐述，读者可以了解远程抄表系统的工作原理和设计思路，以及系统在提高数据采集效率和用户体验方面的潜在价值。
【关键词】远程抄表系统, 设计与实现, 系统需求分析, 数据采集模块设计, 数据传输模块设计, 数据存储与处理模块设计, 用户界面设计, 设计优化, 系统性能评估, 未来发展展望1. 引言1.1 远程抄表系统的设计与实现远程抄表系统是一种利用现代通信技术和物联网技术实现的远程监测和抄表的系统。
随着社会的发展和进步，传统的人工抄表方式逐渐滞后并且效率较低，为了解决这一问题，远程抄表系统应运而生。
远程抄表系统的设计与实现主要包括系统需求分析、远程数据采集模块设计、远程数据传输模块设计、数据存储与处理模块设计以及用户界面设计。
通过这些模块的设计与实现，可以实现远程监测抄表，提高抄表效率和准确性，降低人力成本和错误率。
2. 正文2.1 系统需求分析系统需求分析是设计远程抄表系统的第一步，通过对系统需求的分析可以明确系统所需要具备的功能和性能要求，从而指导后续的设计和实现工作。
在远程抄表系统的设计过程中，系统需求分析至关重要。
系统需求分析需要确定远程抄表系统的基本功能需求。
远程抄表系统主要用于实现远程抄表功能，包括自动采集用户表计数据、远程传输数据、数据存储和处理等功能。
系统还需要具备用户管理、权限控制、报警和异常处理等功能，以确保系统的稳定和安全运行。
系统需求分析还需要考虑系统的性能需求。
远程抄表系统需要具有高可靠性、高稳定性和高安全性，能够满足大规模用户数据的抄表需求。
系统还需要具备良好的扩展性和可维护性，以适应日益增长的用户需求和技术更新换代的要求。
智能水表远程抄表(智能水表抄表系统方案) 智能水表远程抄表(智能水表抄表系统方案)1.引言1.1.目的1.2.范围1.3.定义2.系统概述2.1.系统结构2.2.功能模块2.2.1.智能水表2.2.2.远程抄表系统2.2.3.数据存储和分析2.2.4.用户端应用程序3.智能水表设计3.1.技术规格3.2.数据采集方式3.3.硬件设计3.4.软件设计4.远程抄表系统设计4.1.数据传输方式 4.2.数据安全性4.3.远程抄表策略 4.4.前端开发4.5.后端开发4.6.数据解析和存储5.数据存储和分析5.1.数据库设计5.2.数据存储策略5.3.数据分析方法6.用户端应用程序设计 6.1.用户界面设计 6.2.用户认证6.3.数据展示和查询6.4.报表7.系统部署和维护7.1.硬件部署7.2.软件部署7.3.系统维护8.风险评估和法律要求8.1.安全风险评估8.2.法律要求附录：附件1：智能水表技术规格附件2：数据库设计文档附件3：用户端应用程序界面设计附件4：系统部署和维护手册法律名词及注释：1.智能水表：指具有数据采集和远程抄表功能的水表。
2.远程抄表系统：指通过无线通信技术实现水表读数的系统。
3.数据存储和分析：指将采集到的水表数据存储至数据库，并进行数据分析的过程。
4.用户端应用程序：指供用户查询水表读数、报表等功能的应用程序。
5.数据库设计：指针对水表数据存储需求进行数据库结构设计的过程。
6.安全风险评估：指对系统的安全性进行评估和分析，识别系统可能存在的安全风险和威胁。
7.法律要求：指该系统在使用和部署过程中需要遵守的相关法律法规和政策要求。

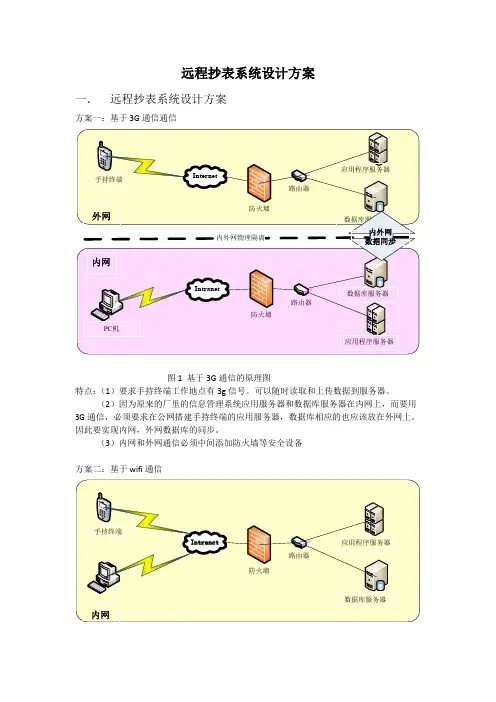

远程抄表系统设计方案一．远程抄表系统设计方案方案一：基于3G通信通信图1 基于3G通信的原理图特点：（1）要求手持终端工作地点有3g信号。
可以随时读取和上传数据到服务器。
（2）因为原来的厂里的信息管理系统应用服务器和数据库服务器在内网上，而要用3G通信，必须要求在公网搭建手持终端的应用服务器，数据库相应的也应该放在外网上。
因此要实现内网，外网数据库的同步。
（3）内网和外网通信必须中间添加防火墙等安全设备方案二：基于wifi通信图2 基于WiFi通信的原理图特点：（1）不要求手持终端工作地点有wifi信号。
把工作的数据存放在手持终端中，等有wifi信号时，把数据再上传到服务器上。
（2）因此手持终端软件要从服务器上下载基础数据，上传工作数据的模块。
二．手持终端设备摩托罗拉TC55 触摸式数据终端特点：（1）操作系统：Android 4.1.2（2）CPU:1.5 GHz 双核处理器 1 Gb 内存/8 Gb 闪存（3）5.4 英寸（长）x 2.7 英寸（宽）x 0.63 英寸，（高）137 毫米（长）x 69 毫米（宽）x 15.9毫米（高）（4）双模电容式触控，支持手写笔或指尖（裸露或戴手套）输入（5）支持3g和wifi通信（6）可更换、可充电锂离子电池：2940 mAh；（7）IP67 防护设计，可承受150 次1.5 英尺/0.5 米滚动（300 次跌落）；带保护壳：可承受300 次1.5 英尺/0.5 米滚动(600 次跌落)。
售价：8000元三．基本功能1.用户通过扫描一维码或者二维码获得设备信息，然后填写要读的表数据，然后把数据上传到数据库上。
（如果有网络信号，则直接把数据上传；如果没有网络信号，则把数据暂时存储在手持终端上，等有网络的时候把数据上传到服务器）2.用户可以通过手持终端查看设备的历史数据信息。
3.可支持消息推送。
建议一：目前安卓系统的国产手持终端的挺多，价位也比较低，外观和配置上也都“高大上”。
远程抄表系统设计方案一、系统概况二、远程抄表系统方案 (6)三、总的系统构成 (9)四、产品实物图 (10)五、D CGLW2-TQ201R 型无线采集器 (10)六、远程抄表管理中心软件说明 (10)、系统概况随着供电自动化以及城乡电网改造的不断深入，涉及到千家万户和用电大户的电能量管理和抄表计费已成为电力部门关心和重视的热点问题，尽管目前已有通过各种有线，红外，无线等通讯方式，对电能量进行管理和各种表计数据进行抄录，但在具体应用和项目实施过程中，都遇到数据抄录不稳定，施工困难，费用高昂等问题。
我公司长期从事电力自动化，GPRS远程数据通讯等产品的研制和开发，针对目前电力部门电能量管理和表计数据抄录，远程编程、校时存在的问题，提出了GPRS远程电能量管理和表计数据抄录系列方案，采用先进的计算机网络技术和无线数据通讯技术，完成各种数据和控制信号的双向传输。
本系列方案在同龙电、三星、恒通、威胜、浩宁达、华立、ABB斯伦贝谢的产品配套使用，以及电力自动化项目改造过程中，获得用户广泛好评。
我公司采用了业内最先进的GPRSJ术、及主研制的三级自动中继路由电台、与国内多家电表厂家合作推出了基于GPRS远程抄表系统，有着性能可靠、运行费用低廉、功能齐全的优点。
已经在国内多家电业局开通运行，反映良好。
二、GPRS远程抄表系统方案GPR远程抄表系统是针对电表的抄表工作而设计的一个大规模的远程抄表通讯网络系统。
它溶合了业内最先进的GPR战术，结合了本公司多年来GPR殒程抄表的经验，以及多年来的GPR数据传输经验，是一套造价及运行费用低廉、组网方便、可扩展性强的大型GPRS远程抄表系统。
该系统由中心数据后台计算机、中心后台软件、中心数据库服器、GPRS 服务器、DCGL321-ZPG82C型电能采集终端、带RS485接口的电能表、以及手抄器。
该GPRS远程抄表系统适用于对一个城市区域或城市小区的电表进行全自动远程抄表管理。
该系统具有组合灵活，扩充方便的特点，从而满足了用户的需求，真正地实现了智能网络抄表的科学管理。
该GPRS远程抄表系统是我公司根据当前电量使用和管理现状而开发的自动化管理系统，该系统突破了传统管理模式：人工抄表，手工输入计算机，再进行核算和收费的模式。
而是利用无线网络进行底层数据传输（读表和控制），这一技术的应用使工程的实施和维护变得非常简便、容易，同时构建系统的成本又可相对降低。
管理中心的计算机可根据抄收到的原始数据，按需求产生相应的图表和统计报表，作为管理和计划调度的研究依据，另外也可与银行实行联网收费，从而从根本上解决了电费收缴工作自动化程度低，中间环节多，缴费不及时等问题。
1、采用新兴的GPRS作为各个区域之间的数据传输通道，使数据传输更快。
GPRS采用先进的无线分组技术，将无线通信与因特网紧密结合，带您跨入无线互联网的崭新时代。
GPRS的引入，无需更换手机号码，不会影响原有手机、原有业务的使用；她作为一种先进的、全新的无线网络承载手段，全面提升无线数据通信服务。
GPRS在GSM基础上发展起来的一种分组交换的数据承载和传输网络，与原有的GSM相比，具有时尚前卫，令人耳目一新的优势：永远在线：只要激活GPRS应用后，将永远保持在线，不存在掉线问题；类似于一种无线专线网络。
按量计费：虽然可以保持永远在线，但不必担心费用问题；因为只有产生通信流量时才计费。
她是一种面向使用的计费，计费方式更加科学合理。
目前传输1000个字只需要3分钱。
快速登录：全新的分组服务，无需以往长时间的拨号建立连接过程自如切换：话音和数据业务可以切换使用，电话上网两不误。
高速传输：GPRS最高理论传输速度为171.2kbps，目前使用GPRS可以支持56Kbps 左右的传输速率。
系统采用高兼容性设计，各种电表均匀可抄收。
如电子式电表、民用电表、工业用电表。
、总的系统构成如图所示：四、产品实物图:数据管理中心GPRSW采集终端抄 表系统端远程抄表系统设计方案DCGLW2-DP20型无线采集器DTS/DSS三相电子式电能表带485通讯五、DCGLW2-DP20型无线采集器1、用途和功能与适用范围：1.1 、用途DCGL321-ZPG820型电能采集终端是GPRS^程集中抄表系统中的组成设备，完成实时采集多达16个复费率电能表的电能量信息，进行存储并通过内部GPRS各数据发送给后台服务器，从而完成向上一级的数据传送•实现现代化的城市居民用电管理。
1.2、主要功能和特点•通过GPRS专输、设定参数。
•单相交流供电，缺相正常工作。
•具有编程锁定功能，防止非法修改系统参数。
• IAP系统升级功能，实现远程系统升级。
•自带系统时钟及非易性EEPRO数据存储。
•具备红外接口，可设定或读取数据。
•具备按键，现场可抄读电量及参数。
•性能稳定，功耗低。
•采用高阻燃塑料外壳。
•具有低电压检测和看门狗电路。
1.3、适用范围本采集终端适用于极限环境温度为-30 C ~+75C ,相对湿度不超过85%的地区。
本产品其各项技术符合国家标准DL/T698-1999。
2、规格和主要参数：•规格：可采集和传输16只电能表的用电量数据。
•一般工作电压AC 220V,频率50Hz，单相制。
•工作电压：AC 175~265V 工作频率：50Hz ± 5%•功耗：w 3W/5VA/户（通信状态）< 0.3W/0.5VA/户（非通信状态）•环境条件：工作温度：-30 C ~+75C相对湿度：w 85%•停电数据保存有效期：30年• 485总线通信3、 主要结构：DCGLW2-DP201型电能采集终端采用金属外壳，控制电路， 485总线。
采集终端加有防止非授权人员操作的措施，盖用螺钉固定，并可加铅封。
4、 工作原理：采集终端的RS485接口与单相电能表的 RS485接口相接，采集终端将采集到的电能表用电数据通 过GPRSk 传到后台服务器。
初装或更换采集终端和电能表时必须由手掌机通过红外对采集终端初始参 数设置，采集终端编号、和它所连的电能表的路号、 电能表表号、表常数、表底数，MCU 各写入EEPROM中。
5、 安装和架设•安装尺寸本产品提供『三个砚件接口■ 一亍10孔的主接口 .—-个SMA 射频接口 •―-亍内嵌式STM 卡 接串口 RS232/RS485/TTL (5V) /CMOS (3. 3V),电源 接天线 接£皿卡”体积：82min(L) *59nmi(W)*2 5 mm(H) .重虽：出0虹不含天线，数据线)• DCGLW2-DP201團电能采集终端一般安装在居民小区每栋楼房用户电表集中的电表箱内。
垂直 挂置，空气中无腐蚀性气体。
•采集终端电源采用的是单相制的接法。
参照下图的接法，采集终端的电源线接入 AC 220V ,接线图如下：6 91.用户接口:绿灯LED：通讯指示灯，上电在未成功辻仙网络前•緑灯会慢闪1S—次*当DTI.咸功注册远程服孙器后，绿灯会由慢闪变为常亮，此时用户可M正常的收发数据，当用户需要发短信时，绿灯会快速闪烁，①胡 -次，发送完成后会恢复常亮状态"•为了安全，工程安装人员必须先把要安装采集终端的电网变压器开关关闭，以确保工程安装人员的人身安全。
•正确安装完毕后，打开电网变压器开关，仔细观察采集终端是否运行正常，正常情况下工作指示灯亮。
6、运输与贮存：•采集终端的运输和存贮不应受到剧烈的冲击，小心轻放，且按包装箱上“向上”、“防潮”的要求放置。
-贮存环境温度为-35 C ~70C ,相对湿度不超过85%的地区，空气中无腐蚀性气体。
六、远程抄表管理中心软件说明1软件概述1.1功能概述远程抄表中心软件是远程自动抄表系统的主要中心管理平台，Windows界面，安装和操作简单方便。
通过管理平台可以建立远程集中器及自动抄表用户的信息档案；通过电话线或无线通讯与远方集中器连接，可以下载集中器的用户表信息，实现远程自动抄表、远程设置、校时，对远程电能表进行远程监视；通过与掌上电脑相连，实现数据的下载和上报；通过管理平台可以查询、分析、打印抄表数据；可按多种方式进行数据导岀，实现了与EXCEL等软件的无缝集成，并且可以与供电局用户管理信息系统接口，完全能够满足用户对抄表数据的各种需求。
1. 2功能框图（见图1）1.3开发平台使用Delphi 6.0 开发。
2 •运行平台2.1操作系统Windows XP、WIN 7、Windows NT、Windows 2000 等。
2.2硬件环境CPU为I3以上，2G内存及以上，500G硬盘。
2.3数据库系统Access 等。
2.4网络环境使用企业内部网络，本系统支持在网络环境下运行。
3.功能说明图1功能框图远程抄表管理系统远程R C U抄表机管档案管理系统维护动疋时全抄时抄指疋表抄指疋表单表下载表址下载载系统数据报抄表数据中器档案操作员档案统参数设置用户档案管理数据恢复帮助主题3.1数据管理3.1.1全抄电能表数据完成对全抄电能表数据的查询、删除、数据导岀等功能。
3.1.2指定抄收电能表数据完成对指定抄收的电能表数据的查询、删除、数据导岀等功能。
3.1.3用户月电量完成对用户月电量的查询、故障电能表的手工输入、提取下月用户电量等功能。
3.1.4用户操作记录查询、删除、转出用户的历史操作记录。
3.2 远程RCU3.2.1远程通讯测试手工发送命令，测试远方通讯部分。
3.2.2远程RCL连接完成对远程RCU的连接，实现对远程RCU的设置，校时、表址下载和对电能表的抄收3.3 自动抄表系统自动按照用户的设置，在指定的时间点和时间间隔抄收指定的集中器上用户电能表读数3.4 抄表机管理将系统数据文件下载给抄表机，同时将抄表机数据上报到中心管理软件的数据库中3.5 档案管理实现对操作用户的档案、集中器档案、用户档案、换表情况的管理和维护。
4. 系统文件组织结构整个系统所有文件分目录存放，目录结构如下：\GP20.exe :存放执行程序\FC201J.mdb :存放数据库\Co nfig.i ni :存放配置文档5. 软件安装5.1安装将装有远程抄表中心管理软件的光盘（或软盘的第一张盘）插入驱动器中，运行SETUP.EXE文件，然后按照安装程序的提示即可。
5.2删除在’控制面板’中选择’添加/删除程序’，选择所要删除的程序’远程抄表系统’，系统自动完成程序的删除，不要手工删除目录。
5.3重装系统重装步骤与安装步骤一样，系统重装时将覆盖所有系统文件和数据文件，因此，在重装之前，请务必将原有\DATA目录下的所有数据文件备份，重装完成后将原有的\DATA目录下数据文件覆盖新装的\DATA目录。
5.4初始化系统完成安装后在使用之前必须完成初始化设置工作，初始化内容详见《系统设置》6.操作说明6.1用户主界面6.2功能介绍1、建档案点击“新增”后，下方的编辑框为空，编辑框中输入档案，后点击“保存”2、修改档案选种要修改的档案，在对应的编辑框中修改后点击“保存”。
