BUILDING ENERGY SAVING建筑节能52墙材革新与建筑节能 2019.02聚苯板薄抹灰外墙外保温系统工程改造案例分析*0 引言长期以来，我国围护结构保温多采用聚苯板薄抹灰外墙外保温系统。
该系统的施工做法是通过粘贴、机械锚固等方法将保温板固定到建筑物的围护结构上，然后再进行表面防水、抗开裂处理，并进行表面装饰施工。
聚苯板薄抹灰外墙外保温系统技术较成熟、热工性能良好，在各地的建筑保温工程中都得到了大规模推广和应用，但由于材料、施工、管理、环境等因素，在建筑后续使用过程中也出现了一些问题，给业主和开发商带来了很多困扰，因此如何对采用了聚苯板薄抹灰外墙外保温系统的既有建筑进行检测鉴定和修复改造，对促进建筑节能深入发展具有重要意义。
1 聚苯板薄抹灰外墙外保温系统的常见问题自我国20世纪80年代开展外保温技术研究以来，聚苯板薄抹灰外墙外保温系统得到了大规模推广和应用。
虽然《关于进一步明确民用建筑外保温材料消防监督管理有关要求的通知》（公消〔2011〕65号）的发布对聚苯板薄抹灰外墙外保温系统的推广产生了一定影响，但其在小高本文针对聚苯板薄抹灰外墙外保温系统工程使用现状，结合工程实践，对采用聚苯板薄抹灰外墙外保温系统的既有建筑检测、改造技术进行研究，为推进节能保温防护与修复工作的开展提供参考。
聚苯板薄抹灰外墙外保温系统；既有建筑；改造；嵌缝修补法；置换法王沁芳1 吴斌1 周丹1 程杰2 刘幼农2 曹力强3层、别墅等低层建筑中使用仍然比较普遍。
根据《建筑设计防火规范》（GB 50016—2018）规定，外墙在采用B 1、B 2级保温材料时，需在每层设置水平防火隔离带，防火隔离带的高度不应小于300mm 。
目前，聚苯板薄抹灰外墙外保温系统常用岩棉板或发泡水泥板做防火隔离带，由于这些板材与保温系统的材料性能差异较大，且大多系统未经过验证就获得大面积推广和应用，使得越来越多的采用聚苯板薄抹灰外墙外保温系统建筑在后期的使用过程中出现问题，例如饰面层空鼓、脱落，阳角和女儿墙处开裂，窗边、楼顶、阳台渗水等，影响了建筑的基本使用功能，缩短了外墙保温结构的使用寿命，使建筑节能实际效果大打折扣。

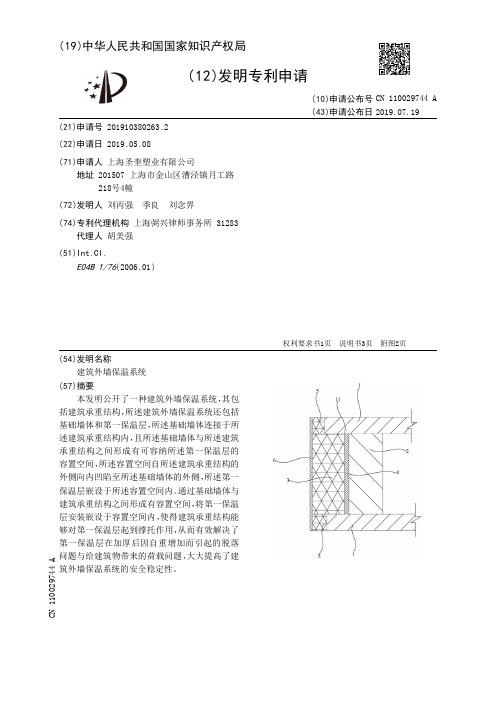

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910380263.2(22)申请日 2019.05.08(71)申请人 上海圣奎塑业有限公司地址 201507 上海市金山区漕泾镇月工路218号4幢(72)发明人 刘丙强 季良 刘念界 (74)专利代理机构 上海弼兴律师事务所 31283代理人 胡美强(51)Int.Cl.E04B 1/76(2006.01)(54)发明名称建筑外墙保温系统(57)摘要本发明公开了一种建筑外墙保温系统，其包括建筑承重结构，所述建筑外墙保温系统还包括基础墙体和第一保温层，所述基础墙体连接于所述建筑承重结构内，且所述基础墙体与所述建筑承重结构之间形成有可容纳所述第一保温层的容置空间，所述容置空间自所述建筑承重结构的外侧向内凹陷至所述基础墙体的外侧，所述第一保温层嵌设于所述容置空间内。
通过基础墙体与建筑承重结构之间形成有容置空间，将第一保温层安装嵌设于容置空间内，使得建筑承重结构能够对第一保温层起到撑托作用，从而有效解决了第一保温层在加厚后因自重增加而引起的脱落问题与给建筑物带来的荷载问题，大大提高了建筑外墙保温系统的安全稳定性。
权利要求书1页 说明书3页 附图2页CN 110029744 A 2019.07.19C N 110029744A权 利 要 求 书1/1页CN 110029744 A1.一种建筑外墙保温系统，其包括建筑承重结构，其特征在于，所述建筑外墙保温系统还包括基础墙体和第一保温层，所述基础墙体连接于所述建筑承重结构内，且所述基础墙体与所述建筑承重结构之间形成有可容纳所述第一保温层的容置空间，所述容置空间自所述建筑承重结构的外侧向内凹陷至所述基础墙体的外侧，所述第一保温层嵌设于所述容置空间内。
2.如权利要求1所述的建筑外墙保温系统，其特征在于，所述第一保温层沿所述第一保温层的厚度方向嵌设于所述容置空间内，所述第一保温层中沿所述第一保温层的长度方向上的两侧面和沿所述第一保温层的宽度方向上的两侧面均部分抵靠于所述建筑承重结构内，且所述第一保温层的内侧连接于所述基础墙体。

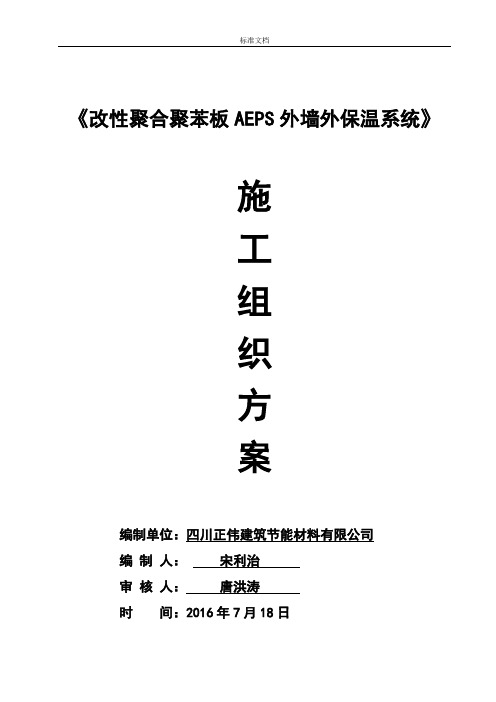

《改性聚合聚苯板AEPS外墙外保温系统》施工组织方案编制单位：四川正伟建筑节能材料有限公司编制人：宋利治审核人：唐洪涛时间：2016年7月18日目录一、工程概况....................................................... (3)二、外墙外保温施工工艺....................................................... . (3)三、质量标准....................................................... . (9)四、质量保证措施....................................................... . (10)五、成品保护措施....................................................... . (11)六、材料节约措施 ...................................................... . (11)七、安全及文明措施....................................................... (11)八、其他注意事项....................................................... (12)一、工程概况1.1.工程简介项目名称：成都市公办幼儿园标准化建设提升工程（第二批）都江堰市灌口街道办平义社区幼儿园保温体系：40mm厚改性聚合聚苯板外墙外保温体系监理单位：四川精正建设管理咨询有限公司建设单位：成都市兴教投资发展有限公司施工单位：（总包）：成都建筑工程集团总公司施工单位：（分包）四川正伟建筑节能材料有限公司本工程采用改性聚合聚苯板AEPS体系为保温隔热层。
浅谈聚苯板薄抹灰外墙外保温施工要点
贾海兵;赵洁
【期刊名称】《惠州学院学报》
【年(卷),期】2007(027)003
【摘要】外墙采用外保温有很多优点,居住舒适,节能和经济效益明显.住宅节能要求与舒适性的要求使得外墙外保温的需求日益兴盛, 其中聚苯板薄抹灰外墙外保温保温效果明显,增加投资不多,回收速度快,操作简单,易于掌握,近几年来在外墙外保温体系中发展最为迅猛.本人凭借多年的实践经验,就聚苯板薄抹灰外墙外保温施工谈几点建议.
【总页数】4页(P108-111)
【作者】贾海兵;赵洁
【作者单位】华北电网有限公司,北京,10000;惠州学院,建筑与土木工程系,广东,惠州,516015
【正文语种】中文
【中图分类】TU767
【相关文献】
1.浅谈聚苯板薄抹灰外墙外保温施工防渗漏细节控制 [J], 许广荣
2.聚苯板薄抹灰外墙外保温系统新旧标准比较 [J], 华治国
3.聚苯板薄抹灰外墙外保温系统新旧标准比较 [J], 华治国;
4.聚苯板薄抹灰外墙外保温系统工程改造案例分析 [J], 王沁芳;吴斌;周丹;程杰;刘
幼农;曹力强
5.膨胀聚苯板EPS薄抹灰外墙外保温系统施工技术 [J], 郑国丽
因版权原因，仅展示原文概要，查看原文内容请购买。

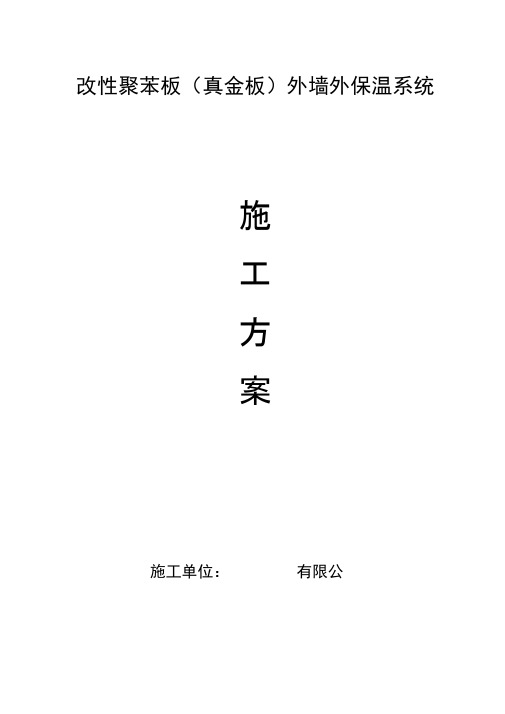

改性聚苯板（真金板）外墙外保温系统施工方案施工单位：有限公目录第一章工程概况 (3)第二章施工方案编制依据 (3)第三章系统及组成材料性能要求 (4)第四章施工条件及准备 (8)第五章工艺流程 (9)1 基层处理 (10)2 配制砂浆 (11)3 预粘板端翻包网格布 (11)4 粘贴真金板 (11)5 安装固定件 (13)6 打底 (14)7 抹第一遍面层聚合物抗裂砂浆 (14)8 埋贴网格布 (15)9 抹面层聚合物抗裂砂浆 (16)10细部及特殊部位做法 (16)第六章外墙外保温系统质量验收 (19)第七章安全措施 (20)第八章文明施工及成品保护 (21)第九章成本降低措施 (21)2.1 本项目图纸设计说明文件2.2 《民用建筑热工设计规范》第二章施工方案编制依据GB50176-93GB50189-2005第一章工程概况工程名称：六舒三连接线滨湖安置点工程建设单位：肥西县三河镇人民政府设计单位：深圳市物业国际建筑设计有限公司勘察单位：安徽省金田建筑设计咨询有限责任公司监理单位：安徽科创工程项目管理有限公司施工单位：安徽华晟建设集团有限公司工程地点：安徽省合肥市肥西县三河镇结构形式：框架结构+ 异形柱结构基础形式：独立基础+筏板基础楼号：1#-17#楼、21#楼、36#楼、37#楼、38#楼建筑层数：六层（半地下室一层）其中21#楼为办公地下一层地上三层，36#楼为商业地上三层，37#楼为商业地上三层地下一层，38#楼为幼儿园地上二层建筑面积：1#、3#楼均为3097.08 ㎡，2#、4#楼均为3948.66 ㎡，5#、7#、9#、11#、13#、16#楼均为3127.47 ㎡，6#楼4450.41 ㎡，8#楼3951.79 ㎡，10#楼1319.03 ㎡，12#楼3951.12 ㎡，14#楼3127.47 ㎡，15#楼3154.94 ㎡，17#楼4697.24 ㎡，21#楼2736 ㎡，36#楼1583.68 ㎡,37#楼3525.86 ㎡，38#楼1620 ㎡。
大柴旦武警中队营房建设工程节能施工方案青海四建建筑工程有限责任公司1．编制标准及依据(1)本工程外墙外保温设计说明及设计变更文件、施工图(2) 《热固性改性聚苯板》 Q320412WPJ001-2013(3) 《建筑节能工程施工质量验收规范》GB50411—2007(4) 《建筑装饰装修工程质量验收规范》GB50201—2001(5) 《外墙外保温工程技术规程》JGJ144-2004(6) 《外墙外保温建筑构造图集》10J121(7) 国家、地方、行业现行法律、法规2．编制目的本施工方案是对该外墙外保温工程在施工组织、施工管理、劳动力组织、材料设备供应、施工工艺、进度计划、质量安全措施等工作详细而周全的设计，使该工程施工的全过程中，各环节始终处于受控状态，质量达到优良标准，使业主称心满意，工程管理合理而有效。
1 工程简况1.1工程名称：大柴旦行委武警中队营房建设工程1.2建筑结构：框架结构1.3施工范围：外墙1.4保温类型：热固性改性聚苯板外墙外保温系统1.5外墙饰面：干挂石材2 材料组成2．1 热固性改性聚苯板生产厂家：青海新顺达新型保温材料科技有限公司规格为1200×600×50mm容重30-35Kg；燃烧性能A级。
2．2专用外墙外保温系统胶粘剂、外墙外保温系统抹面胶浆出厂时已配制好，现场施工时加水用手持式电动搅拌机或专用滚筒搅拌机搅拌，重量比为水:抹面砂浆=1: 5，可操作时间不小于2h。
2．3锚固件采用自攻螺丝配合工程塑料膨胀钉固定膨胀大金板，要求单个固定件的抗拉承载力标准值≥0.8KN，塑料锚固钉规格为8×80mm。
2．4耐碱玻纤网格布用于增强保护层抗裂及整体性，耐碱玻纤网格布孔径6×6，宽度1M，160g/㎡。
构造示意图。
（１）胶粘剂：外墙外保温系统胶粘剂是由无机胶凝材料，高分子聚合物和填料等材料组成。
专用于热固性改性聚苯板粘结到基层墙体上，具有极强的粘结性能。
聚苯板薄抹灰外墙外保温系统工程及实例应用研究
王希军
【期刊名称】《住宅产业》
【年(卷),期】2010(000)001
【摘要】本文详细阐述了外墙聚苯板外保温技术的功能优势，并进行技术性能与湿度比较，通过潍坊学院教职工住宅楼聚苯板薄抹灰外墙外保温系统工程实例取得效果和产生的问题，对目前工程实践中应用比较广泛的聚苯板保温材料，提出了选择外墙聚苯板外保温材料的一般规则，分析了产生问题的原因，具体总结了外保温材料选用和施工质量控制措施，对聚苯板薄抹灰外墙外保温系统发展方向进行了研究。
【总页数】3页(P68-70)
【作者】王希军
【作者单位】山东省潍坊学院基建处
【正文语种】中文
【中图分类】TU111.41
【相关文献】
1.膨胀型聚苯板薄抹灰外墙外保温系统的应用研究 [J], 周广德
2.天津市挤塑聚苯板薄抹灰外墙外保温系统应用研究 [J], 李婧;赵海波
3.膨胀聚苯板(EPS)薄抹灰外墙外保温系统工程应用案例分析 [J], 聂文国
4.聚苯板薄抹灰外墙外保温系统工程改造案例分析 [J], 王沁芳;吴斌;周丹;程杰;刘
幼农;曹力强
5.膨胀聚苯板薄抹灰外墙外保温系统工程技术培训班 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
2019热固型改性EPS板薄抹灰外墙外保温系统概述在建造建筑物时，外墙保温是很重要的。
保温系统可减轻热流损耗，提高建筑物的整体能效。
随着技术的发展，保温材料也在不断改进。
热固型改性EPS板作为一种新型保温材料，正因其卓越的性能得到广泛的应用。
具体而言，2019热固型改性EPS板薄抹灰外墙外保温系统结构简单，易于施工，成本较低，效果显著。
本文旨在介绍该系统的构成、特性和应用。
系统结构该外墙外保温系统由以下部分组成:•基层•热固型改性EPS板•粘结剂或扣件•硅酸盐砂浆其中基层数量取决于墙体的质量、性能和基层处理方法，因此需要根据实际情况进行施工。
热固型改性EPS板可以根据需要选择适当厚度和密度。
粘结剂或扣件可根据施工方便选择。
硅酸盐砂浆具有良好的抗裂性和耐水性，在选择时应注意配比。
系统特性1. 高效保温与传统的外墙保温系统相比，该系统具有更佳的隔热性能。
热固型改性EPS板的密度低，导热系数小，能够有效减少热传递，进而缓解壁体受到的温度变化。
与此同时，采用该保温系统还可以减少空调、供暖的能耗，节约资源。
2. 耐久性强热固型改性EPS板的使用寿命长，材料永久性能稳定。
过去普通EPS板易于吸水、老化、变形，但以技术提高和材料升级，现在的热固型改性EPS板其抗水性、耐候性、防火阻燃性显著提高，不会因外界自然因素或因使用、养护不佳而甲醛含量增加、变形等问题。
3. 施工方便该保温系统施工简单、速度快，不仅有机会供应专业的EPS板加工、生产和售后服务，还可以对材料进行加工切割。
热固型改性EPS板在施工过程中可以很方便地进行切割、刮平，适用于墙体平整度较差的情况。
此外，砂浆涂覆过程中不会出现空鼓、开裂等问题，能够确保施工质量。
系统应用该保温系统适用于各种建筑，特别是高层建筑、别墅等。
在建筑过程中应避免使用低质量材料，以确保长期使用效果。
在使用前，还应对基层进行处理和检查。
除此之外，施工前应该认真了解国家有关涉及该保温系统的标准和要求，以防止出现问题。

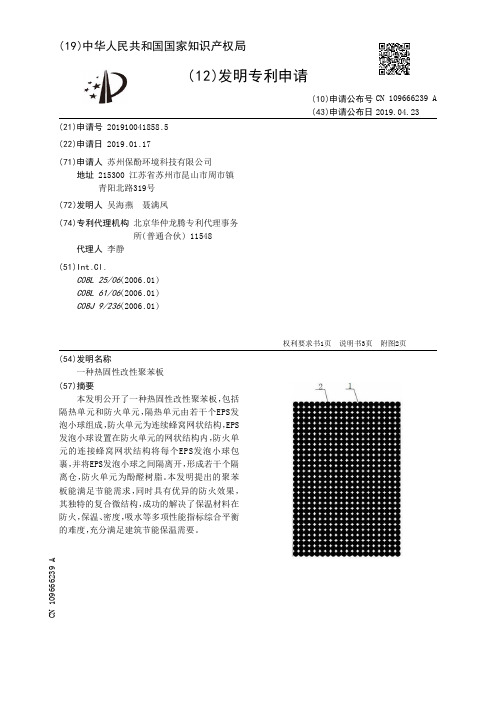

一、热固型改性聚苯板
1、背景
在国家政策的导引下，我国的建筑节能保温事业取得了迅速发展。
常用的保温材料如模塑聚苯板（EPS 板）、挤塑聚苯板（XPS 板）、聚氨酯板（PUR 板）等为我国的建筑节能事业做出了巨大贡献，但同时也带来了一些负面问题，特别是防火问题。
从2009年央视大火到2011年沈阳皇朝万鑫大厦大火，以及外保温工程现场时有发生的施工火灾事故，给人民生命财产造成了很大损失，也引起了国家各级管理部门和节能保温行业的高度重视。
针对国内由于建筑保温材料引起火灾的问题，2009年9月25
热固型改性聚苯板外墙外保温系统应用与工程示范
□ 亚士创能科技（上海）股份有限公司 孙先海 徐志新
日，公安部、住房和城乡建设部联合发布46号文《民用建筑外保温系统及外墙装饰防火暂行规定》（[2009]公通字46号），对用于建筑外保温的保温材料防火性能和系统构造防火措施作出了明确的规定。
这个重要文件不仅规范了外墙保温设计和施工的防火要求，正确处理节能与防火的矛盾，也为研究发展先进适用的外保温材料指明了方向。
2. 原理及特点
在这种背景条件下，亚士创能科技（上海）股份有限公司的研发团队经过5年的科研攻关，开发出了一种新型防火有机保温材
料。
该材料是以阻燃型聚苯乙烯颗粒为主要原料，通过对其加热
The Special Focus
发泡形成的聚苯乙烯泡体进行防火涂膜处理后，采用模压工艺制成；该材料以聚苯乙烯泡体表面防火涂膜为连续相，以聚苯乙烯泡体为分散相，具有热固性材料的防火阻燃特点。
该材料研发成功后，通用技术名称定为：热固型改性聚苯板，简称TPS板。
TPS板最大的技术优势是在保留了EPS有机材料优秀保温性能和物理性能的同时，将其防火性能得到了大幅提高，而且防火性能非常稳定。
研发成功的TPS板产品实现了保温性能、物理性能和防火性能的均衡协调，具有以下特点：
（1）保温性能良好：导热系数为≤0.036W/m•K,实测值达到0.033 W/m•K；
（2）物理性能优良：吸水率≤3%，抗拉强度≥0.15MPa，抗压强度≥150KPa ，尺寸稳定性≤0.6%；
（3）防火阻燃性能好，不同密度的TPS板对应的燃烧性能等级不低于B1级，而且TPS板在火焰和温度的作用下形成蜂窝状的腔体骨架——防火隔离仓，无熔融滴落、无卷曲、无塌陷现象产生。
3. 性能指标
在外墙外保温系统中采用的TPS板其性能指标见表1。
表1 外墙外保温用TPS板性能指标
试 验 项 目性能指标
表观密度，kg/m325～50
压缩强度(形变10%)，MPa≥0.10垂直于板面方向的抗拉强度，MPa≥0.13熔结性（断裂弯曲负荷），N≥25
导热系数，W/(m.K)≤0.036
尺寸稳定性，%≤0.6水蒸气透过系数，ng/(Pa.m.s)≤8.0
吸水率(体积分数)，%≤3.0
燃烧性能
燃烧分级不低于B1级时间为600S的总放热量
（THR600s），MJ
≤15
热固型指数（TS）
（收缩深度/烧损深度）
≤0.50滴落物无滴落物
二、 热固型改性聚苯板外墙外保温系统应用
热固型改性聚苯板外墙外保温系统，简称TPS板外保温系统，由基层墙体、粘结剂、TPS板、抹面胶浆、耐碱玻纤网布、锚栓、饰面层构成。
1、系统构造
TPS板外墙外保温系统的基本构造见图1。
图1 TPS板外墙外保温系统构造
2. 施工工艺
弹线→配制胶黏剂→粘贴翻包耐碱玻纤网布→粘贴TPS板配制抹面胶浆→压入翻包耐碱玻纤网布→安装锚栓→抹抹面胶浆并压入耐碱玻纤网布→饰面施工。
3. 施工要点
(1) 粘贴翻包耐碱玻纤网布
在伸缩缝、沉降缝、变形缝等缝线两侧、门窗口等处都做玻璃纤维网布翻包处理，翻包网宽度不小于（100mm+100mm+TPS板厚度d），用胶粘剂将翻包网的一边（约100mm）粘贴在基层墙体上，另一边甩出待用。
(2) 粘贴TPS板
在第一排TPS板下口部位安装托架，然后将TPS板用胶粘剂按照从下往上的顺序粘贴到基层墙体上，粘贴时胶粘剂在TPS板上的布置按照采用图2或图3方式进行。
图2 胶黏剂点框法示意图（40%粘结面积）
图3 胶粘剂点框法示意图（50%粘结面积）
(3) 压入翻包玻璃纤维网布
将翻包玻璃纤维网布的甩出端用抹面胶浆铺贴在TPS板的表面；同时在门、洞口四角的外墙面上采用抹面胶浆沿45°方向各铺贴一块约200mm×400mm的玻璃纤维网布进行加强，见图4。
图4 门窗洞口玻璃纤维网布翻包和加强做法示意图
(4) 抹抹面胶浆并压入耐碱玻纤网布
在TPS板表面抹厚约2～3mm的底层抹面胶浆，将玻璃纤维网布绷紧后铺贴于底层抹面胶浆上，用抹子由中间向四周把玻璃纤维网布压入胶浆中，玻璃纤维网布搭接时，搭接长度按左右100mm、上下80mm进行。
在底层抹面胶浆凝结后抹厚约1～2mm的面层抹面胶浆，覆盖玻璃纤维网布。
对单层耐碱玻纤网布的普通型做法控制抹面胶浆层总厚度约3-5mm；对采用双层玻璃纤维网布的加强型做法控制在6-8mm。
(5) 饰面施工
外饰面材料可选择涂料、装饰砂浆、面砖等形式。
三、 工程示范
1. 工程概况
该工程位于江苏省常州市，楼高33层，共5幢，结构形式为钢筋混凝土框架剪力墙结构，总建筑面积50000m2。
13层为干挂石材饰面，4～33层为涂料饰面；设计单位根据江苏省民用建筑设计标准要求进行节能设计，1～33层全部采用TPS板外墙外保温系统， TPS板厚度为38mm。
2、施工安装
施工安装完全按照上述工艺进行，由于该工程为接近100米的高层建筑，外墙面按照点框法进行，且粘结面积不小于50%；阳台部位按照条粘法进行。
(1) 门窗洞口粘贴翻包耐碱玻纤网布（图5、6）
(2) 粘贴TPS板。
外墙面采用点框法进行，粘结面积不小于50%：粘结剂在板上的堆积高度为实际粘贴厚度的1.3倍以上，板口留50mm左右的排气口，见图7；阳台内墙面采用条粘法进行，见图8。
(3) 门窗洞口TPS板裁切成“L”型铺贴；上下排错缝铺贴；阴阳角垂直交错铺贴（图9、10、11）。
(4) 压入翻包耐碱玻纤格布，并在门窗洞口四周做加强网布处
图5 图6
图7 图8
图9 图10 图11图12 图13
图14
图15 图
16
The Special Focus
理，见图12，图13。
(5) 安装锚固件，阳角部位，收口部位适当增加一个锚固件，见图14。
(6) 批抹抹面胶浆，铺贴网格布。
网布搭接按照横向100mm ，纵向80mm 要求，见图15、图16。
(7)涂料饰面施工
3、工程图片
四、结语
1、TPS 板为一综合性能优异的新型保温材料，在施工现场不会被明火点燃，不具有火焰传播性，不具有火灾发生的风险；TPS 板外保温系统在天津消防研究所进行多次大型窗口火试验，均顺利通过，表明其在应用时不需要设置防火隔离带，也能确保外保温工程的防火安全。
2、TPS 板外保温系统及系统组成材料经国家权威部门检测，各项性能指标均符合相关标准要求。
目前，针对该技术体系，亚
士创能公司已编制了相关的标准、图集及应用技术规程，并积极推动相应地方标准的制定。
3、TPS 板外保温系统自2011年研发成功，2012年推向市场以来，已在江苏、辽宁、山东、甘肃、新疆、河南等省市进行多个试点工程的应用，均取得了良好的保温节能及装饰效果，得到了市场的广泛赞誉。
4、TPS 板外保温系统施工应用可完全参照传统的EPS 薄抹灰系统进行，施工应用方便简单，便于大规模进行推广应用。
螺旋型锚栓盘与保温板面之间那段由钻管所形成的孔洞用阻燃型PU 发泡胶填充修补
3、沉入式锚栓
这种锚栓的设计主要是为了最大限度地避免钢钉所引起的热桥。
锚栓用钻枪旋入式安装，并在钻枪配有专门的与锚盘同直径的压盘，在安装锚栓的同时将保温板厚度压缩25mm 深度，即锚盘位于保温板表面的25mm 深处（锚栓胀管在钻入的时候会发生压缩但不会断裂），安装完后再在其表面塞一个保温盖。
以上两种锚栓对保温板的厚度都有要求，至少为100mm 及60mm ，适合于我国北方地区，或各地区高节能要求的外保温系统。
左图：钻枪与配套压盘，压盘直径与锚盘直径相同为60mm 右图：锚栓安装后锚盘沉入于保温板以内25mm ，再用25mm 厚度的保温盖填充。
沉入式锚栓安装后的示意图
