光电传感器设计共61页

光电传感器设计报告1. 引言随着科技的不断发展，光电传感器在各个领域中得到了广泛的应用。

光电传感器通过感知光的传播与变化，将光信号转化为电信号，从而实现对光的监测和控制。

本报告旨在设计一种高灵敏度的光电传感器，以满足特定应用对于光探测的需求。

2. 设计目标本光电传感器的设计目标如下：1. 高灵敏度：能够精确感知光的强度变化；2. 高精度：能够精确测量光的强度值；3. 宽波长范围：能够感知不同波长范围内的光信号；4. 快速响应：能够快速响应光的变化，并做出相应的操作。

3. 设计原理光电传感器的设计原理如下：1. 光敏元件：选择适当的光敏元件，如光电二极管、光敏三极管或光敏电阻等，根据应用需求选择合适的光敏元件。

2. 光电转换电路：将光信号转换为电信号的电路，如放大电路、滤波电路等，以提高信号的灵敏度和准确性。

3. 整流电路：将交流光信号转化为直流信号，以方便后续的处理和控制。

4. 控制电路：根据传感器的输出信号，进行相应的控制操作，如触发报警、自动调节光源亮度等。

4. 设计步骤本光电传感器的设计步骤如下：1. 选择合适的光敏元件：根据应用的需求和光信号的特性，选择适当的光敏元件。

2. 设计光电转换电路：根据光敏元件的特性和应用需求，设计合适的电路以提高信号的灵敏度和准确性。

3. 设计整流电路：选择合适的整流电路，将交流光信号转化为直流信号。

4. 设计控制电路：根据传感器的输出信号，设计相应的控制电路，实现需要的功能和操作。

5. 调试与优化完成光电传感器的设计后，需要进行调试与优化，以确保其能够正常工作并满足设计目标。

调试与优化的步骤如下：1. 进行电路的连线和焊接：按照设计图进行电路的连线和焊接，注意检查焊接点的质量和连接的牢固性。

2. 进行电路的供电和测试：给电路供电，测试电路的工作情况和输出信号。

根据测试结果，进行必要的调整和优化。

3. 优化电路参数：根据测试结果，对电路的参数进行微调，以提高光电传感器的性能和可靠性。

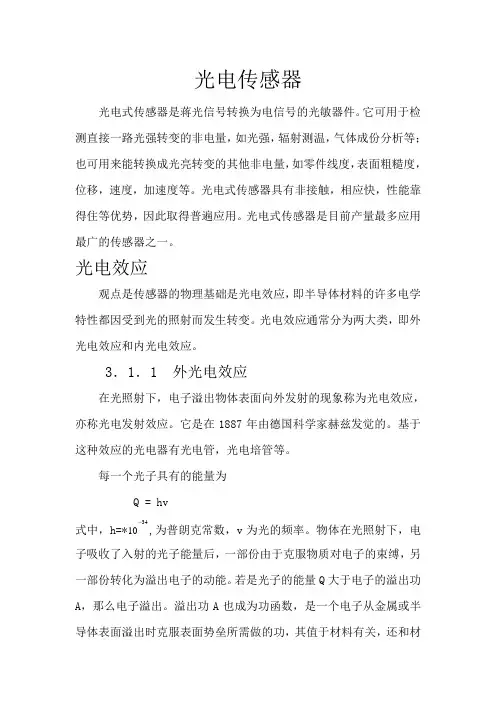

光电传感器光电式传感器是蒋光信号转换为电信号的光敏器件。

它可用于检测直接一路光强转变的非电量，如光强，辐射测温，气体成份分析等；也可用来能转换成光亮转变的其他非电量，如零件线度，表面粗糙度，位移，速度，加速度等。

光电式传感器具有非接触，相应快，性能靠得住等优势，因此取得普遍应用。

光电式传感器是目前产量最多应用最广的传感器之一。

光电效应观点是传感器的物理基础是光电效应，即半导体材料的许多电学特性都因受到光的照射而发生转变。

光电效应通常分为两大类，即外光电效应和内光电效应。

3．1．1 外光电效应在光照射下，电子溢出物体表面向外发射的现象称为光电效应，亦称光电发射效应。

它是在1887年由德国科学家赫兹发觉的。

基于这种效应的光电器有光电管，光电培管等。

每一个光子具有的能量为Q = hv式中，h=*3410 ,为普朗克常数，v 为光的频率。

物体在光照射下，电子吸收了入射的光子能量后，一部份由于克服物质对电子的束缚，另一部份转化为溢出电子的动能。

若是光子的能量Q 大于电子的溢出功A ，那么电子溢出。

溢出功A 也成为功函数，是一个电子从金属或半导体表面溢出时克服表面势垒所需做的功，其值于材料有关，还和材料的表面状态有关。

假设溢出电子的动能为2021mv ,择优能量守恒定律有：A mv hv +=202/1 m 为电子的静止质量，0v 为电子溢出物体时得出速。

上是即为爱因斯坦光电效应方程式。

可知：（1） 光电效应可否产生，取决于光子的能量是不是大于该物质表面的电子溢出功。

这意味着每一种物质都有一个对应的光频阀值，成为红限频率（对应的光波长称为临界波长）。

光的频率小于红限频率，光子的能量不足以使物体的电子溢出，因此小于红限频率的光，光强再大也不产生光电发射。

反之，入射光频率高于红限频率，即便光强微弱也会有电子发射出来。

（2） 假设入射光的光频为v,光功率为P,那么每秒钟抵达的光子数为p/hv.假设这些光子中只有一部份（η）能激发电子，那么入射光在光电面激发的光电流密度为 hv ePi p η=式中，η是量子效率，概念为光强生成的载流子数与入射光子数之比，它是波长的函数，并与光电面的反射率，吸收稀疏，发射电子的深度，表面亲和力等因素有关，e 为电子电荷量。

光电传感器设计性实验讲义一、实验目的掌握光电传感器的基本原理和设计方法，了解光电传感器在不同应用场景下的设计要点。

二、实验原理在设计光电传感器时，需要考虑以下几个方面的因素：1.光敏元件的选择：光敏元件是将光信号转换为电信号的核心部件。

常见的光敏元件有光敏电阻、光电二极管和光电三极管等。

根据实际应用需求选择合适的光敏元件。

2.光源的选择：合适的光源能够提供稳定、均匀的光线，使得光敏元件能够正常工作。

常见的光源有白光LED、红外LED等。

3.光电信号的处理：读取光敏元件产生的电信号，并进行信号放大、滤波等处理。

常见的信号处理电路有运放电路和滤波电路等。

三、实验设备1.光敏元件：根据实际需求选择相应的光敏元件，如光敏电阻、光电二极管等。

2.光源：根据实验需要选择合适的光源，如白光LED、红外LED等。

3.信号处理电路：运放电路、滤波电路等。

4.示波器：用于观察和分析电信号的波形。

四、实验步骤1.确定实验需求：根据实验目的，确定所需设计和实现的光电传感器的功能和性能。

2.选择光敏元件：根据实验需求和光敏元件的特性，选择合适的光敏元件。

3.选择光源：根据实验需求和光源的特性，选择合适的光源。

4.构建电路：根据实验需求，将光敏元件与光源连接到适当的电路中，并设计信号处理电路。

5.进行实验：将所设计的光电传感器置于合适的环境中，观察和记录光敏元件输出的电信号，并通过示波器进行波形分析。

6.分析和优化：根据实验结果，分析光电传感器的性能，并优化设计。

五、实验注意事项1.在实验过程中，注意保持实验环境的稳定性，避免干扰因素对实验结果的影响。

2.操作电路时，注意安全操作，避免触电和短路等事故的发生。

3.在实验结束后，注意及时关闭电源，避免设备的损坏和能源的浪费。

六、实验结果分析根据实验实际情况，对光电传感器的性能以及电信号的波形进行分析和比较，并进行实验结果的总结和归纳。

七、实验拓展1.尝试使用不同类型的光敏元件，比较不同光敏元件的性能和优劣。

光电传感器设计实验报告光电传感器设计实验报告引言：光电传感器作为一种常见的传感器设备，在现代科技中扮演着重要的角色。

它能够将光信号转化为电信号，从而实现对光的测量和控制。

本实验旨在设计一种基于光电传感器的系统，通过实际操作和数据分析，探索其工作原理和性能特点。

实验步骤：1. 实验器材准备在本实验中，我们使用了光电传感器、光源、电压表和示波器等器材。

光电传感器是核心设备，用于接收光信号并转化为电信号。

光源的选择应根据实验需求，确保提供充足的光强度。

电压表用于测量光电传感器输出的电压信号，示波器则可以显示电压信号的波形。

2. 光电传感器特性测试首先，我们需要对光电传感器的特性进行测试。

将光电传感器与电压表连接好，然后将光源照射到传感器上。

通过调节光源的距离和强度，记录传感器输出的电压值。

在测试过程中，可以尝试不同的光源和角度，以观察其对传感器输出的影响。

3. 光电传感器灵敏度测量接下来，我们将对光电传感器的灵敏度进行测量。

在一定距离下，以不同的光源强度照射传感器，并记录相应的电压值。

通过绘制电压与光源强度的关系曲线，可以得到光电传感器的灵敏度。

此外，还可以通过改变光源的颜色和波长，探究其对传感器灵敏度的影响。

4. 光电传感器响应时间测试光电传感器的响应时间是指其从接收光信号到输出电信号的时间间隔。

为了测量传感器的响应时间，我们可以使用示波器来观察电压信号的变化情况。

将示波器与光电传感器连接好，然后用光源照射传感器，并记录示波器上的波形图。

通过分析波形图的上升时间和下降时间，可以得到传感器的响应时间。

5. 光电传感器的应用实例在实验的最后，我们将探索光电传感器的应用实例。

例如，可以将光电传感器与微控制器相结合，实现对光强度的自动调节。

此外，光电传感器还可以用于环境监测、光照控制等领域。

通过实际操作和数据分析，我们可以更好地理解光电传感器的工作原理和应用场景。

结论：通过本次实验，我们深入了解了光电传感器的设计原理和性能特点。

光电传感器的设计首先是选择适合的光敏元件。

光敏元件是光电传感器的核心组成部分，它决定了传感器的灵敏度和响应速度。

常见的光敏元件包括光电二极管、光敏电阻和光电二极管等。

在选择光敏元件时，需要考虑到使用环境的光照强度范围和波长范围，选择合适的光敏元件来匹配。

其次是设计光路。

光路设计主要是确定光线从光敏元件接收到的路径。

一般来说，光路包括了光源、物体、光敏元件和光路长度等部分。

在设计光路时，需要考虑到光源的选择、光线的衍射和散射以及光敏元件的位置等因素。

合理的光路设计可以提高传感器的稳定性和灵敏度。

接下来是设计电路。

电路设计主要是负责将光敏元件接收到的光信号转换成电信号，以方便后续的处理和分析。

电路设计包括前端放大电路、滤波电路和输出电路等部分。

在设计电路时，需要注意选择合适的放大器和滤波器来增强信号和降低噪声。

同时，还需要考虑功耗、稳定性和尺寸等方面的因素。

此外，还需要考虑到光电传感器的安装和使用便捷性。

光电传感器通常需要与外部设备进行连接和协作使用，因此需要设计合适的接口和通信协议。

同时，还需要考虑到传感器的灵敏度调节和校准等功能，以便用户可以根据实际需求进行调整和优化。

在光电传感器的设计过程中，还需要进行实验和测试，以验证设计的可行性和性能。

实验测试可以通过建立合适的测试平台和测试方法来进行。

常见的测试指标包括灵敏度、响应时间、动态范围和线性度等。

通过测试，可以对设计进行优化和改进，以获得更好的性能和稳定性。

总之，光电传感器的设计是一个综合性的工程，需要综合考虑光敏元件的选择、光路设计、电路设计和系统集成等方面的因素。

通过合理的设计和测试，可以获得高性能和可靠的光电传感器。

光电传感器的设计和原理分析光电传感器是一种能够将光信号转化为电信号的仪器设备。

它被广泛应用于工业、通信、医疗、环保等领域，起到了不可替代的作用。

本文将从光电传感器的设计和原理分析两个方面来探讨光电传感器的工作原理和应用。

光电传感器的设计设计光电传感器需要考虑诸多因素，其中最关键的是选择光电元件和电路设计。

光电元件是实现光电转换的核心部件，必须具备高灵敏度、线性度、稳定性和可靠性等特点。

在选择光电元件时，要考虑所需的光电转换效率、波长范围、响应时间和噪声等因素。

常用的光电元件有光电二极管、光电三极管、光敏晶体管、光电场效应管等。

其中，光敏晶体管具有高灵敏度和较快的响应时间，适用于高速信号检测；光电场效应管则具备低噪声和大信号范围的特点，适用于低噪声放大器和光学测量仪器。

电路设计包括信号放大电路和滤波电路两个部分。

信号放大电路是将光电元件输出信号放大到足够的电平以便后续处理，最常用的是运放电路。

滤波电路则用于去除噪声和滤波谐波等干扰信号，常见的滤波电路有RC滤波电路、LC滤波电路和数字滤波器等。

设计合理的滤波电路可提高光电传感器的信噪比、抗干扰能力和精度。

光电传感器的原理分析光电传感器是利用光电效应实现光电转换的，光电效应是一种物质被光照射后发生电子转移的现象。

当光线照射光电元件表面时，光子会与光电元件表面原子碰撞，使电子跃迁到导带或价带，形成电流信号。

电流大小与光照强度成正比，而与光照时间、光源波长、光电元件参数等无关。

光电传感器主要分为显微镜光电传感器和光纤光电传感器两种类型。

显微镜光电传感器广泛应用于制造业、半导体工业、制药工业等领域。

它的工作原理是将光映射到被测物体上，通过传感器采集反射光强度和反射光谱，进而对物体进行成像和分析。

光纤光电传感器则主要用于测量温度、压力、流量、振动等参数。

它的工作原理是将光通过光纤传输到被测点，在被测点处对光电信号进行检测和分析，从而得出被测参数值。

总的来说，光电传感器是一种重要的光电转换器，它将光信号转化为电信号，广泛应用于工业、通信、医疗、环保等领域，起到了不可替代的作用。

光电传感器设计与制作一、引言光电传感器是一种能够将光信号转换为电信号的器件，广泛应用于工业控制、环境监测、医疗设备等领域。

本文将详细介绍光电传感器的设计与制作过程。

二、光电传感器的工作原理光电传感器的工作原理基于光电效应和光电二极管的特性。

光电效应是指当光线照射到某些材料表面时，会产生电子和空穴的对，从而产生电流。

光电二极管是一种半导体器件，利用光电效应将光信号转换为电信号。

三、光电传感器的设计要点1. 光敏元件的选择光敏元件是光电传感器的核心部件，常见的光敏元件有光电二极管、光电三极管、光敏电阻等。

在选择光敏元件时，需要考虑光敏元件的灵敏度、响应速度、波长范围等参数。

2. 光电传感器的电路设计光电传感器的电路设计要考虑信号放大、滤波、抗干扰等因素。

一般而言，光电传感器的电路包括前置放大电路、滤波电路和电源电路。

3. 光电传感器的封装与外壳设计光电传感器的封装与外壳设计要考虑传感器的形状、大小、防尘防水等要求。

常用的封装形式有直插式、贴片式、模块化等。

四、光电传感器的制作步骤1. 光敏元件的焊接首先，在PCB板上焊接光敏元件。

根据电路设计，将光敏元件的正极与负极与PCB 板上的相应位置焊接。

2. 电路元件的焊接接下来，根据电路设计，将其他电路元件（如电阻、电容、放大器等）与PCB板上的相应位置焊接。

3. 完成电路布线将电路元件之间的连线进行布线，确保连线准确无误。

4. 测试与调试完成电路布线后，对光电传感器进行测试与调试。

可以通过使用光源照射光电二极管，并使用示波器或多用途测试仪监测输出信号。

5. 封装与外壳设计最后，根据封装与外壳设计的要求，对光电传感器进行封装，确保传感器的形状、大小和防护等要求。

五、光电传感器的应用前景光电传感器在工业控制、环境监测、医疗设备等领域有着广阔的应用前景。

随着科技的进步和生活水平的提高，对光电传感器的需求将会越来越大。

结论通过本文的介绍，我们深入了解了光电传感器的设计与制作过程。

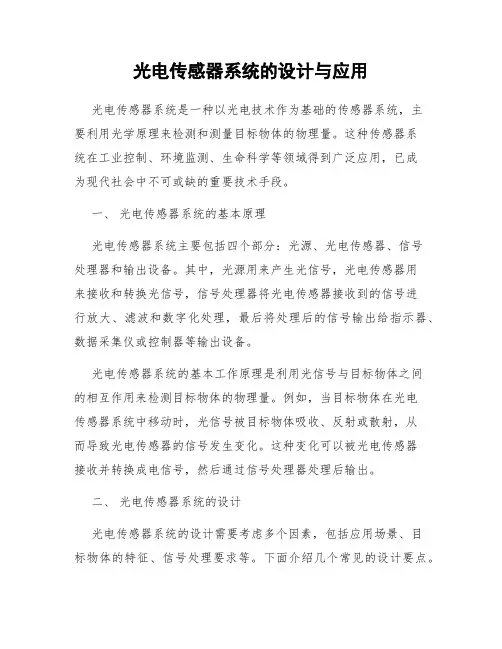

光电传感器系统的设计与应用光电传感器系统是一种以光电技术作为基础的传感器系统，主要利用光学原理来检测和测量目标物体的物理量。

这种传感器系统在工业控制、环境监测、生命科学等领域得到广泛应用，已成为现代社会中不可或缺的重要技术手段。

一、光电传感器系统的基本原理光电传感器系统主要包括四个部分：光源、光电传感器、信号处理器和输出设备。

其中，光源用来产生光信号，光电传感器用来接收和转换光信号，信号处理器将光电传感器接收到的信号进行放大、滤波和数字化处理，最后将处理后的信号输出给指示器、数据采集仪或控制器等输出设备。

光电传感器系统的基本工作原理是利用光信号与目标物体之间的相互作用来检测目标物体的物理量。

例如，当目标物体在光电传感器系统中移动时，光信号被目标物体吸收、反射或散射，从而导致光电传感器的信号发生变化。

这种变化可以被光电传感器接收并转换成电信号，然后通过信号处理器处理后输出。

二、光电传感器系统的设计光电传感器系统的设计需要考虑多个因素，包括应用场景、目标物体的特征、信号处理要求等。

下面介绍几个常见的设计要点。

（一）光源的选择光源的选择对传感器系统的灵敏度和响应速度有重要影响。

光源的类型包括白光、激光和发光二极管等，应根据不同用途选择。

例如，白光适用于一些需要成像的场合，如机器人视觉系统；激光适用于测距、测速等场合，如飞行器的导航系统；发光二极管适用于信号检测、物体检测等场合，如自动门控制系统。

（二）光电传感器的选择光电传感器的选择也非常重要，应根据目标物体的特征和测量参数来确定。

光电传感器的类型包括光电二极管、光敏电阻、光电管和光电倍增管等，各有优缺点。

例如，光电二极管适用于一些高速控制和较小测量范围的场合，如车速测量；光敏电阻适用于较高灵敏度的场合，如透光率测量；光电管和光电倍增管则适用于一些低光强度和高精度的场合，如天文学和红外探测。

（三）信号处理器的设计信号处理器的设计包括模拟信号处理和数字信号处理两个方面。

如何设计一个简单的光电传感器电路设计一个简单的光电传感器电路可以实现对光的检测和测量。

光电传感器电路由光电二极管和相关元件组成，能够将光信号转换为电信号。

接下来将介绍一个简单的光电传感器电路设计。

1. 光电二极管光电二极管是光电传感器电路的核心部件。

光电二极管的作用是将光信号转换为电信号。

一般常用的光电二极管有PIN型光电二极管和PN型光电二极管。

在这个简单的电路设计中，我们选择使用PN型光电二极管。

2. 光敏电阻光敏电阻也是光电传感器电路中重要的元件之一。

光敏电阻的电阻值会随着光照的强弱而发生改变。

在设计中，我们将光敏电阻与光电二极管串联连接，通过测量电阻值的变化来间接测量光的强弱。

3. 运算放大器为了使光电信号能够被电路检测到并输出，需要使用运算放大器来放大信号。

运算放大器是一种具有高增益和低失真的放大器，能够增强电路的灵敏度和稳定性。

4. 电源与滤波电路为了确保电路正常工作，需要为电路供电，并通过滤波电路去除杂散信号和噪声。

一般选用5V的直流电源，并通过低通滤波器滤除高频噪声。

5. 输出装置为了能够直观地观察到光电传感器的输出结果，可以选择添加一个LED或蜂鸣器等输出装置。

通过输出装置的亮灭或声音来反映光强的变化。

在设计光电传感器电路时，需要注意以下几点：1. 光敏元件的选择：根据实际需求选择合适的光敏元件，如光敏电阻、光电二极管等。

2. 电源电压的选择：根据电路元件的工作电压范围选择合适的电源电压。

3. 输出信号的处理：可以根据实际需求使用运算放大器、比较器等对输出信号进行处理和判断。

4. 接地和屏蔽：在布线过程中，确保良好的接地和屏蔽，减少干扰信号的影响。

5. 光源的选择：根据实际需求选择合适的光源，如白光LED、红外LED等。

综上所述，设计一个简单的光电传感器电路需要考虑光敏元件的选择、电源电压、输出信号的处理以及接地和屏蔽等因素。

根据实际需求和具体情况，可以进行相应的调整和优化，以实现更加稳定和准确的光电传感器电路。

光电式传感器课程设计一、教学目标本课程的教学目标是让学生掌握光电式传感器的基本原理、结构和应用，能够运用光电式传感器解决实际问题。

1.掌握光电式传感器的工作原理。

2.了解光电式传感器的种类和结构。

3.熟悉光电式传感器的应用领域。

4.能够正确选用和安装光电式传感器。

5.能够进行光电式传感器的故障排查和维修。

6.能够利用光电式传感器进行简单的系统设计。

情感态度价值观目标：1.培养学生对光电技术的好奇心和探索精神。

2.使学生认识到光电式传感器在现代科技中的重要性。

3.培养学生对科技工作的热爱和敬业精神。

二、教学内容根据课程目标，教学内容主要包括以下几个方面：1.光电式传感器的基本原理：光的传播、光电效应、光的检测等。

2.光电式传感器的种类和结构：光敏电阻、光电二极管、光电三极管、光电晶体管等。

3.光电式传感器的应用：光电开关、光电编码器、光电传感器在自动化控制系统中的应用等。

4.光电式传感器的选用和安装：根据应用需求选择合适的光电式传感器，了解其安装方法和注意事项。

5.光电式传感器的故障排查和维修：掌握常见故障的排查方法，了解维修技巧。

三、教学方法为了达到课程目标，我们将采用以下教学方法：1.讲授法：通过讲解光电式传感器的基本原理、结构和应用，使学生掌握相关知识。

2.讨论法：引导学生探讨光电式传感器在实际应用中的优势和局限，提高学生的思考能力。

3.案例分析法：分析具体的光电式传感器应用案例，让学生了解光电式传感器在实际工作中的作用。

4.实验法：学生进行光电式传感器的实验操作，培养学生的动手能力和实际问题解决能力。

四、教学资源为了支持教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：选用权威、实用的光电式传感器教材，为学生提供系统、全面的知识学习。

2.参考书：提供相关的光电技术参考书籍，丰富学生的知识视野。

3.多媒体资料：制作光电式传感器的PPT、视频等多媒体资料，增强课堂教学的趣味性。

4.实验设备：准备光电式传感器实验所需的设备，如光电式传感器、实验板等，让学生能够亲自动手操作。

光电传感器的设计题目：光电传感器的设计院（系）：信息工程学院专业：光电信息科学与工程*名：***学号：**********指导教师：洋洋2016年6月27号摘要随着信息技术的迅猛发展，传感器的应用技术也在飞速发展，新的应用技术呈现出爆炸式的发展。

传感器作为作为测控系统中对象信息的入口，作为捕获信息的主要工具，在现代化事业中的重要性已被人们所认识。

光电传感器的应用技术为信息科学的一个分支，俗称“电眼”。

它是将传统光学技术与现代微电子技术以及计算机技术结合的纽带，是获取光信息或借助光提取其他信息的重要手段。

现如今汽车成为大多数人必不可少的东西。

经常开车的朋友们，应该都有过这样的苦恼每次开车到了单位或者小区大门口都要等门卫来开门或者等其按动电动门的开关,既费时间又费人力,如果巧妙地利用光电传感器就可以实现光控大门。

所以借此次课程设计来设计一个光控大门，即把光敏电阻装在大门上并且在汽车灯光能照到的地方,把带动大门的电动机接在干簧管的电路中,那么夜间汽车开到大门前,灯光照射到光敏电阻时,干簧继电器就可以自动接通电动机电路,电动机就能带动大门打开。

这样就解决了上述的问题。

目录1、设计要求 (1)1.1功能与用途 (1)1.2指标要求 (1)2、光电传感器介绍及工作原理 (2)2.1、光电传感器 (2)2.2工作原理 (2)3、方案设计 (3)4、元件选择和电路设计 (4)4.1元件选择 (4)4.2电路设计 (5)5、总结 (7)参考文献 (8)1、设计要求1.1功能与用途光电传感器是将光通量转化为电量的一种传感器。

光电式传感器的基础是光电转换元件的光电效应。

由于光电测灵活多样，可测参数众多，一般情况下具有非接触、高精度、高分辨率、高可靠性和反应快等特点，加之激光电源、光栅、光学码盘、光导纤维等的相继出现和成功应用，使得光电传感器的容极其丰富，在检测和控制领域获得了广泛的应用。

例如家用电视机的遥控器，太阳能的发电、电梯的安全光幕，火焰探测报警器等多个方面。
