矩形微带天线设计

基于HFSS矩形微带天线仿真与设计HFSS是高频仿真软件，其能够仿真高频电磁场的分布，从而为瘦电脑、微波天线、天线阵列等高频领域的设计提供重要帮助。

本文基于HFSS进行矩形微带天线仿真与设计，旨在通过具体案例，介绍HFSS的基本使用方式及其在微波天线设计中的一些应用技巧。

矩形微带天线是一种基于微带线技术的天线，主要用于微波通信中的超宽频扁平天线设计，是其中比较常见的一种类型。

其主要有三个部分组成，即贴在基板上的金属天线贴片、地平面和基板。

其中，金属天线贴片构成了矩形的主体部分，用来发射和接收信号；地平面则是必不可少的一部分，它主要是用来匹配阻抗以及吸收反射波；基板则是用来支撑整个天线结构的基础，同时也承担着微带线的传输作用。

首先，我们需要打开HFSS软件，并建立一个新项目。

在建立好项目之后，我们需要定义模型的参数。

这里我们定义了金属天线贴片的长度为15mm、宽度为10mm、介电常数为4.4，厚度为0.5mm的基板。

接着，我们需要定义微带线的宽度为1mm，介质常数为2.2。

接下来，我们需要在HFSS中创建一个矩形微带天线模型。

这个模型主要包括三个部分，即金属天线贴片、地平面和基板。

在创建金属天线贴片时，我们需要将其放置在基板的正中央，同时，地平面也需要和天线贴片紧密贴合在一起。

最后，将微带线连接到天线贴片的端口上即可。

完成以上步骤后，我们需要在HFSS中对矩形微带天线进行仿真，以评估其性能。

仿真结果显示，矩形微带天线的中心频率为8GHz，带宽为342MHz，增益为5dB。

在设计矩形微带天线时，我们需要注意以下几个问题。

首先，合适的天线尺寸可以有效地改善天线的性能。

其次，天线的形状也直接影响着天线的工作性能，一般而言，较长和较窄的天线可以提高其辐射效率和方向性。

最后，巧妙地设计微带线的长度和宽度，可以用来调整天线的工作频率和带宽。

总之，基于HFSS的矩形微带天线仿真与设计，可以有效地为微波通信领域的工程设计提供有力支持。

基于HFSS矩形微带天线仿真与设计【摘要】本文主要介绍了基于HFSS软件的矩形微带天线仿真与设计。

在详细阐述了研究背景、研究目的和研究意义。

接着对HFSS软件进行了介绍，并解释了矩形微带天线的原理。

然后介绍了设计流程和仿真结果分析，分析了天线性能并提出了优化方案。

在总结了研究成果，展望未来研究方向并提出了结论建议。

本文通过HFSS软件对矩形微带天线进行仿真和设计，为提高天线性能提供了重要参考，具有一定的实用价值和研究意义。

【关键词】HFSS、矩形微带天线、仿真、设计、天线性能、优化、原理、设计流程、结果分析、研究成果、展望未来、结论建议、研究背景、研究目的、研究意义1. 引言1.1 研究背景本文旨在通过对HFSS软件介绍、矩形微带天线原理、设计流程、仿真结果分析和天线性能优化等内容的探讨，对基于HFSS矩形微带天线的仿真与设计进行研究，从而提高微带天线的性能和应用效果。

这对于推动无线通信技术的发展，提升通信系统的性能和稳定性具有重要的意义。

1.2 研究目的研究目的是通过基于HFSS矩形微带天线仿真与设计，探索提升天线性能的方法和技术。

具体包括优化天线结构设计，提高频率带宽和增益，降低回波损耗和辐射损耗，以满足不同应用场景下对天线性能的要求。

通过对矩形微带天线原理的深入研究，结合HFSS软件的应用，将为天线设计领域的发展带来重要的参考价值。

通过本研究，旨在为提高通信系统的传输质量和覆盖范围提供有效的技术支持，推动无线通信技术的不断创新和发展。

1.3 研究意义矩形微带天线是一种常见的微波天线结构，具有简单的制作工艺、较宽的工作频带和良好的方向性等优点，因此在通信领域得到广泛应用。

本文基于HFSS软件对矩形微带天线进行仿真与设计，旨在深入研究其性能特点与优化方法，为微波通信系统的设计与优化提供参考。

本研究的意义主要表现在以下几个方面：研究矩形微带天线的仿真与设计可以深入理解其工作原理和特性，为进一步优化性能提供基础。

基于HFSS矩形微带天线仿真与设计HFSS (High Frequency Structure Simulator) 是一种用于电磁场仿真的专业软件，可广泛应用于微波、射频和毫米波电路及天线设计领域。

本文将基于HFSS软件，对矩形微带天线进行仿真与设计。

1. 矩形微带天线的原理矩形微带天线是一种常用的微带天线结构，其原理是通过在基板上制作一块金属片，再将其与微带馈源相连，形成天线结构。

当微带馈源传输电磁波信号时，金属片将产生共振现象，从而辐射出电磁波信号，实现天线的信号发射与接收功能。

在进行矩形微带天线设计时，需要确定一系列设计参数，包括天线的长度、宽度、基底材料以及微带馈源的位置等。

这些设计参数将直接影响到天线的工作频率、频带宽度、增益以及阻抗匹配等性能指标。

在进行矩形微带天线的仿真时，首先需要在HFSS软件中建立天线的三维模型。

通过设置好天线的设计参数，如长度、宽度、基底材料等，并对微带馈源进行建模。

接着，对天线的工作频率范围进行设置，进行频域分析，并评估天线的频率响应、阻抗匹配、波传输等性能指标。

根据仿真结果对天线设计参数进行优化，以满足设计要求。

通过HFSS仿真，可以获得矩形微带天线的频率响应曲线。

该曲线反映了天线在不同频率下的辐射性能，包括驻波比、增益、辐射模式等。

通过对频率响应曲线的分析，可以确定天线的工作频率范围、频带宽度，并对天线的频率响应进行优化设计。

阻抗匹配是矩形微带天线设计中的重要问题，影响着天线与信号源之间的能量传输效率。

通过HFSS仿真，可以获取天线的输入阻抗参数，并进行阻抗匹配网络设计，以提高天线的能量利用率。

矩形微带天线的辐射模式是指天线在不同方向上的辐射功率分布情况。

通过HFSS仿真可以获取天线的辐射模式图，并分析天线的主辐射方向、辐射功率分布等，从而优化天线的辐射性能。

在进行矩形微带天线的仿真与设计过程中，需要不断对天线的设计参数进行调整与优化，以满足天线的性能指标要求。

同轴馈电矩形微带天线设计发展背景同轴馈电矩形微带天线是一种在通信领域中广泛应用的天线类型。

它具有结构简单、易于制造和安装的优点，适用于多种应用场景，如移动通信、卫星通信、雷达系统等。

本文将从设计发展背景、基本原理、设计方法和应用前景等方面对同轴馈电矩形微带天线进行详细介绍。

一、设计发展背景随着无线通信技术的快速发展，对天线的需求也越来越高。

传统的天线设计往往受限于尺寸、重量和频率等因素，无法满足现代通信系统对小型、高性能天线的要求。

而微带天线由于其结构简单、体积小、重量轻以及易于集成等特点，成为了一种理想的解决方案。

同轴馈电矩形微带天线的设计发展主要源于微带天线的研究。

早期的微带天线设计采用的是在介质基板上刻蚀导电图案的方法，这种方法虽然简单，但存在着一些问题，如频率带宽较窄、辐射效率低等。

为了克服这些问题，研究人员开始尝试使用馈电方法来改善微带天线的性能。

同轴馈电矩形微带天线的设计是在传统的矩形微带天线基础上发展起来的。

通过在矩形微带天线的边缘上添加同轴馈线，将信号引入天线辐射元件，可以有效地提高天线的频率带宽和辐射效率。

这种设计方法不仅简化了天线的结构，还使得天线的性能得到了明显的改善。

二、基本原理同轴馈电矩形微带天线的基本原理是通过同轴馈线将信号引入天线辐射元件。

同轴馈线由内导体、介质层和外导体组成，内导体负责传输信号，外导体起到屏蔽的作用。

在同轴馈电矩形微带天线中，内导体通常与天线辐射元件相连，外导体与地面相连。

天线辐射元件是同轴馈电矩形微带天线的关键部分，它负责将引入的信号转换为电磁波并辐射出去。

常见的天线辐射元件有矩形贴片和补偿贴片等。

通过合理设计天线辐射元件的几何形状和尺寸，可以实现对特定频率段的辐射，从而满足不同应用需求。

三、设计方法同轴馈电矩形微带天线的设计方法主要包括天线结构设计和参数优化设计两个方面。

天线结构设计包括天线辐射元件的几何形状和尺寸的确定。

这需要根据所需的频率和带宽来选择适当的天线形状，如矩形、圆形、椭圆形等，并根据实际应用需求来确定天线的尺寸。

基于HFSS矩形微带天线仿真与设计引言一、HFSS介绍HFSS（High Frequency Structure Simulator），即高频结构模拟器，是由美国ANSYS 公司开发的一款专业的高频电磁场模拟软件，广泛应用于微波、射频和毫米波领域的电磁场分析与设计。

HFSS具有强大的仿真分析能力和友好的图形界面，在微带天线设计与分析领域有着广泛的应用。

二、矩形微带天线基本结构矩形微带天线通常由辐射片和衬底板两部分组成。

辐射片通常由金属片构成，形状可以是矩形、圆形、方形等，其大小与频率密切相关；衬底板可以采用介电常数较大的材料，如FR-4等。

辐射片与衬底板之间通过馈电位置（如微带线）连接。

在设计矩形微带天线时，需要考虑到辐射片的尺寸、馈电位置、地平板的大小等因素，以确保天线具有良好的频率特性。

三、HFSS仿真流程1. 建立模型：在HFSS软件中，首先需要建立矩形微带天线的三维模型。

通过绘制辐射片和衬底板的几何结构，设置材料参数和频率范围等，建立完整的仿真模型。

2. 设置边界条件：在建立完仿真模型后，需要设置合适的边界条件。

通常情况下，可以选择开放边界（PML）作为边界条件，以消除边界反射对仿真结果的影响。

3. 设置激励：在模型建立完成后，需要设置合适的激励方式。

根据具体的仿真需求，可以选择不同的激励方式，如电压激励、电流激励等。

4. 设定仿真参数：根据设计要求，设置合适的仿真参数，如频率范围、网格精度、求解器等。

这些参数的选择将直接影响仿真结果的准确性和计算速度。

5. 进行仿真计算：当所有仿真参数设置完毕后，即可进行仿真计算。

HFSS软件会根据设定的参数进行电磁场分析与计算，得到相应的仿真结果。

6. 仿真结果分析：根据得到的仿真结果，对矩形微带天线的性能进行分析，并进行必要的优化设计。

通过不断的仿真分析与优化设计，最终得到满足设计要求的微带天线结构。

四、矩形微带天线设计优化1. 辐射片大小优化：辐射片的大小直接影响着微带天线的工作频率。

HFSS矩形微带贴片天线的仿真设计报告HFSS（High Frequency Structure Simulator）是一种常用于高频电磁场仿真的软件，可用于设计和优化天线等高频器件。

本文将对矩形微带贴片天线的仿真设计进行详细分析和报告。

1.研究目的本次仿真设计旨在设计一种结构简单、性能优越的矩形微带贴片天线。

希望通过HFSS软件的仿真分析，优化天线的频率特性、增益和辐射方向性。

2.设计细节首先，选择一种合适的基底材料和贴片形状。

常用的基底材料有FR-4、Rogers等，贴片形状一般选择矩形。

基于实际需求和设备限制，确定天线的工作频率范围和增益要求。

其次，根据工作频率计算出天线的尺寸。

根据微带天线的原理，通过公式计算出贴片的长度、宽度和介电常数。

可以利用尺寸调整和电气长度来调整频率响应和阻抗匹配。

然后，进行天线的仿真设计。

在HFSS软件中，建立仿真模型并进行电磁场分析。

可以通过调整尺寸、形状和介电常数等参数，优化天线的性能指标。

可以通过频率扫描和图形分析等方法，获得天线的频率响应、辐射特性、增益和辐射方向性等。

最后，评估和优化设计结果。

根据仿真结果对天线的性能进行评估，并进行合理的优化调整。

可以根据需求对天线的尺寸、形状和工艺参数进行调整，以达到最佳的性能指标。

3.仿真结果与分析通过分析仿真结果，可以总结出矩形微带贴片天线的设计优缺点：优点：1)结构简单，制造工艺成熟，易于实现和集成；2)在工作频率范围内具有较高的增益和辐射方向性；3)相对比较小的尺寸，适合应用于小型设备和多天线系统中。

缺点：1)工作频率受贴片尺寸和介电常数的影响较大，需要精确的尺寸控制和阻抗匹配设计。

4.结论与展望本文基于HFSS软件进行了矩形微带贴片天线的仿真设计和分析。

通过优化调整尺寸、形状和介电常数等参数，设计出了一种具有较高增益和辐射方向性的天线结构。

仿真结果表明，该设计满足了实际需求和性能指标。

然而，本文的仿真设计还存在一些改进空间。

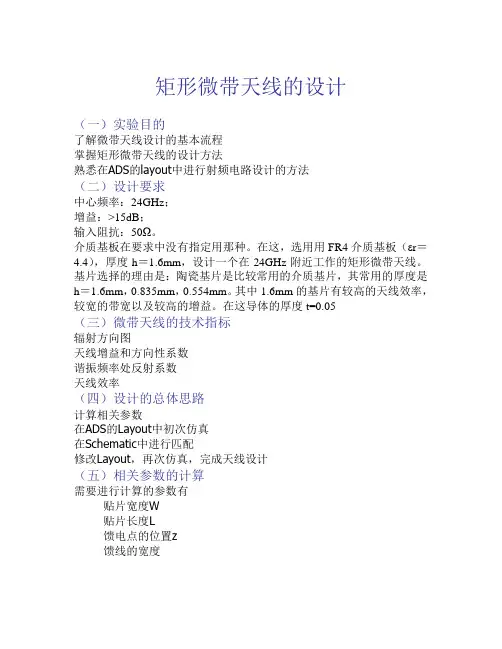

矩形微带天线设计1、 技术参数：中心频率2.45GHz ，带宽60MHz 全向微带天线2、 参数计算： 1） 选择介质基片选择陶瓷基片εr ＝9.8，厚度h=1.27mm ，1.27mm 的基片有较高的天线效率，较宽 的带宽以及较高的增益。

2） 计算贴片宽度（1）通过公式（1）算出贴片宽度为w=0.02635m=26.35mm3） 计算贴片长度求得 8.9 ， =0.543mm ，L=19.44mm4） 馈电点的计算w=26.35mm 122.45mmG r =20901⎪⎪⎭⎫ ⎝⎛λw =5.145×10-4β=153 cos 2(βz)=()z Y G2in = 5.145×10-2βz= cos -1(21045.15-⨯)=1.342求得：z=0.00877m=8.77mm 5）馈线的宽度和长度采用ADS 中的linecalc 工具来计算馈线的宽度和长度，计算结果为： 馈线的宽度应为：1.21mm ，长度应为：1.32mm 3、 建模及仿真 1） 建模在ADS 中建立矩形天线的模型2)仿真及结果分析Frequency M a g . [d B ]S11FrequencyP h a s e [d e g ]S11由上图可见，理论上的计算结果与实际的符合还是相当不错的，中心频率大约在2.45GHz 左右只是中心频率处反射系数S11还比较大，从而匹配不理想，在2.45GHz 处，m1距离圆图上的坐标原点还有相当的距离。

在2.45GHz 下的输入阻抗是：Z0*（0.147-j0.517）＝7.35－j25.85。

还需要对初始的设计图进行匹配优化设计工作，使其达到完全的匹配。

下图是天线总的2D 方向辐射图。

3）进行阻抗匹配为了进一步减小反射系数，达到较理想的匹配，并且使中心频率更加精确，可以在Schmatic 中进行匹配。

天线在3GHz 下的输入阻抗是：Z0*（0.147-j0.517）＝7.35－j25.85，这可以等效为一个电阻和电容的串连。

基于HFSS矩形微带天线仿真与设计HFSS（高频结构模拟软件）是一种专业的电磁场仿真软件，可以用于电磁场分析和天线设计。

在通信领域，天线设计是非常重要的工作，而微带天线是一种常用的天线结构之一。

本文将基于HFSS软件对矩形微带天线进行仿真与设计，以探讨其性能和特点。

矩形微带天线是一种常见的微带天线结构，其结构简单、制作方便，并且在通信系统中有着广泛的应用。

矩形微带天线的主要结构是由金属贴片和衬底组成，金属贴片通常被设计成矩形或正方形，可以直接在PCB（Printed Circuit Board）板上加工制作。

由于其结构简单并且性能良好，所以矩形微带天线备受研究者的关注。

在HFSS软件中进行微带天线的仿真与设计，需要按照以下步骤进行：1. 建立仿真模型：首先需要建立微带天线的三维模型，包括金属贴片和衬底。

在HFSS软件中，可以通过绘制结构、设置材料参数、定义边界条件等步骤来完成模型的建立。

2. 定义仿真参数：在建立好仿真模型后，需要定义仿真的频率范围、激励方式、网格密度等参数，以确保仿真的准确性和有效性。

3. 进行仿真分析：在设置好仿真参数后，可以进行频域分析或时域分析，得到微带天线的S参数、辐射场分布等重要信息，从而评估微带天线的性能。

4. 优化设计：根据仿真结果，可以对微带天线的结构参数进行调整和优化，以获得更好的性能指标，比如增益、带宽、驻波比等。

通过以上步骤，可以在HFSS软件中对矩形微带天线进行全面的仿真与设计，为微带天线的工程应用提供良好的设计基础和技术支持。

接下来，将从两个方面对基于HFSS的矩形微带天线仿真与设计进行详细介绍。

第一、HFSS仿真分析在HFSS软件中对矩形微带天线进行仿真分析，主要是评估其性能指标和辐射特性。

常见的性能指标包括带宽、增益、辐射方向图、驻波比等。

对于微带天线的带宽来说，是一个很重要的性能指标。

带宽的宽窄直接关系到天线的频率覆盖范围，在通信系统中有着重要的应用。

- -.基于 HFSS 矩形微带贴片天线的仿真设计实验目的：运用HFSS的仿真能力对矩形微带天线进行仿真实验内容：矩形微带天线仿真：工作频率7.55GHz天线结构尺寸如表所示：名称起点尺寸类型材料Sub 0，0，0 28.1，32，-0.79 Bo* Rogers 5880 （tm）GND 0，0，-0.79 28.1，32，-0.05 Bo* pecPatch 7.03 , 8 , 0 12.45 , 16, 0.05 Bo* pecMSLine 10.13,0,-0.79 2.49 , 8 , 0.05 Bo* pecPort 10.13,0,-0.79 2.49 ,0, 0.89 RectangleAir -5,-5,-5.79 38.1 , 42, 10.79 Bo* Vacumn一、新建文件、重命名、保存、环境设置。

（1）、菜单栏File>>save as,输入Antenna，点击保存。

（2）. 设置激励终端求解方式：菜单栏HFSS>Solution type>Driven Termin ，点击OK。

（3）、设置模型单位：3D Modeler>Units选择mm ，点击OK。

（4）、菜单栏Tools>>Options>>Modeler Options,勾选”Edit properties of new pri”, 点击OK。

二、建立微带天线模型(1)点击创建GND,起始点：*:0，y:0，z:-0.79，d*:28.1,dy:32,dz:-0.05修改名称为GND, 修改材料属性为 pec，(2) 介质基片：点击，：*:0，y:0，z:0。

d*: 28.1，dy: 32，dz: - 0.794，修改名称为Sub，修改材料属性为Rogers RT/Duriod 5880，修改颜色为绿色，透明度0.4。

点击OK(3) 建立天线模型patch，点击，*:7.03,y: 8, z:0 ，d*: 12.45，dy: 16，dz: 0.05命名为patch，点击OK。

基于HFSS矩形微带天线仿真与设计HFSS（High Frequency Structure Simulator）是一种基于有限元法的高频电磁场仿真软件，常用于微带天线的仿真与设计。

微带天线是一种常见的高频天线，广泛应用于通信系统、雷达系统、航天航空领域等。

HFSS软件可以通过电磁场分析和仿真，帮助工程师进行微带天线的设计和优化。

以下是基于HFSS矩形微带天线仿真与设计的一般流程：1. 几何设计：确定微带天线的基本结构和尺寸。

对于矩形微带天线，需要确定矩形天线的长度和宽度。

2. 设置材料参数：选择合适的材料参数，包括介电常数和损耗 tangent。

3. 建立模型：使用HFSS软件中的设计工具，绘制微带天线的三维几何模型。

4. 设置边界条件：为模型设置适当的边界条件，包括射频端口（端口的位置和大小）和地面端口。

5. 网格划分：根据模型的尺寸和几何形状，进行网格划分。

合理的网格划分可以提高仿真结果的准确性和仿真速度。

6. 应用激励：给模型应用合适的电磁激励条件，电源电流或电压。

7. 运行仿真：通过HFSS软件运行电磁场仿真，得到微带天线的频率响应、辐射图案等关键参数。

8. 优化设计：根据仿真结果，对微带天线的参数进行优化。

可以通过调整天线的尺寸或形状，改变天线的工作频率和增益。

9. 评估性能：通过仿真结果评估微带天线的性能，包括工作频率带宽、谐振频率、辐射效率和辐射模式等。

10. 进行实验验证：对设计好的微带天线进行实际制造和测试，验证仿真结果的准确性。

HFSS矩形微带天线的仿真与设计流程主要包括几何设计、设置材料参数、建立模型、设置边界条件、网格划分、应用激励、运行仿真、优化设计、评估性能和实验验证。

通过HFSS软件的仿真和优化，可以帮助工程师设计出高性能的矩形微带天线。

同轴馈电矩形微带天线设计发展背景同轴馈电矩形微带天线是一种广泛应用于通信领域的天线设计。

它具有体积小、重量轻、制作简单等优点，因此在无线通信技术的发展中得到了广泛应用。

在传统的天线设计中，常使用同轴馈线来进行天线的馈电。

然而，随着通信技术的不断进步，人们对天线的性能要求也越来越高。

为了提高天线的性能，研究者们开始探索新的设计思路。

其中一种重要的设计思路就是采用矩形微带天线。

矩形微带天线是一种基于微带线技术的微小尺寸天线。

与传统的同轴馈线相比，矩形微带天线的尺寸更小，可以方便地集成到各种设备中。

同时，矩形微带天线的制作也相对简单，成本较低。

因此，矩形微带天线成为了天线设计领域的研究热点之一。

在矩形微带天线的设计中，馈电方式起着至关重要的作用。

传统的馈电方式是通过同轴馈线将信号传输到天线上。

然而，同轴馈线存在着传输损耗大、制作复杂等问题。

为了解决这些问题，研究者们开始尝试将同轴馈线替换为其他形式的馈电方式。

其中一种常见的馈电方式是同轴馈电。

同轴馈电矩形微带天线的馈电方式与传统的同轴馈线有所不同。

它通过在天线的底面和顶面之间制作一条金属线来实现馈电。

这种馈电方式不仅可以减小传输损耗，还可以方便地进行天线的调整和优化。

同轴馈电矩形微带天线的设计发展经历了多个阶段。

最初，人们主要关注天线的基本性能参数，如频率带宽、增益等。

随着研究的深入，人们开始关注天线的多频段工作和天线的小型化设计。

为了实现这些目标，研究者们提出了一系列新的设计方法和结构。

例如，通过调整天线的结构参数和材料参数，可以实现天线的宽频工作。

同时，研究者们还尝试将多个天线进行集成，以实现天线的多频段工作。

这种多频段设计方法为无线通信设备的设计提供了更多的选择。

研究者们还致力于将同轴馈电矩形微带天线应用于新的领域。

例如，通过将天线与其他传感器结合，可以实现无线传感器网络的建立。

这种无线传感器网络可以广泛应用于环境监测、智能交通等领域，为人们的生活带来了便利。

矩形微带天线设计与阻抗匹配网络矩形微带天线设计与阻抗匹配网络引言:微带天线是一种工作在无线通信系统中的重要天线结构，其具有小型化、轻量化、易于集成电路等优点，在现代无线通信系统中得到了广泛应用。

而阻抗匹配网络作为微带天线的关键部分，对于天线的性能起着决定性作用。

本文主要对矩形微带天线设计及其阻抗匹配网络进行研究和分析。

一、矩形微带天线的设计：为了确定矩形微带天线的结构参数和工作频率，需要进行天线的几何构造和电磁参数的计算。

首先，确定天线的长度和宽度，通过优化设计得到最佳的工作频率。

在设计中，天线长度可以用来调节天线的谐振频率，而天线宽度则是用来控制天线的输入阻抗。

根据实际需求，可以选择不同尺寸的矩形微带天线结构。

然后，通过天线的电磁参数计算，包括互感、电感、电容等等，可以确定天线在所选频率下的输入阻抗和谐振条件。

二、矩形微带天线的阻抗匹配网络设计：矩形微带天线由于其特殊的结构和工作原理，导致其输入阻抗常常不匹配。

为了提高天线的实际效能，需要设计适当的阻抗匹配网络，将天线的输入阻抗与发射/接收端的信号源阻抗进行匹配。

阻抗匹配网络的设计目标是使天线输入阻抗与信号源的阻抗相等，从而减小反射损耗，提高天线的效率。

常见的阻抗匹配网络包括LC网络、T型网络和π型网络等。

三、矩形微带天线的性能评估：对于矩形微带天线的设计和阻抗匹配网络的优化，需要进行性能评估。

常见的评估指标包括输入阻抗、驻波比、增益、辐射方向性等。

其中，输入阻抗是确保天线和信号源匹配的重要指标，驻波比则体现了天线的效率和信号的传输质量，增益则是反映了天线的辐射能力。

四、矩形微带天线设计的实例分析：为了验证矩形微带天线的设计与阻抗匹配网络的有效性，我们设计了一个具体的实例。

通过模拟软件和硬件实验的手段，我们得到了矩形微带天线在设计频率下的输入阻抗和驻波比。

然后，通过调整阻抗匹配网络，使得天线的输入阻抗与信号源的阻抗相匹配。

最后，评估天线的增益、辐射方向性等性能指标。

班级：姓名：学号：指导教师：**成绩：电子与信息工程学院信息与通信工程系1微带天线简介微带天线的概念首先是有Deschaps 于1953年提出来的，经过20年左右的发展，Munson 和Howell 于20世纪70年代初期造出了实际的微带天线。

微带天线由于具有质量轻、体积小，易于制造等优点，现今已经广泛应用于个人无线通信中。

假设矩形贴片的有效长度设为L e ，则有L e =λg /2式中，λg 表示导波波长，有λg =λ0/ε式中，λ0表示自由空间波长；εe 表示有效介电常数，且εe =21)121(2121-+-++w h εε式中，εr 表示介质的相对介电常数；h 表示介质厚度；w 表示微带贴片的宽度。

因此，可计算出矩形贴片的实际长度L ，有L=L e -2ΔL=λ0/e ε-2ΔL=2102-ef c εΔL 式中，c 表示真空中的光速；f 0表示天线的工作频率；ΔL 表示等效的辐射缝隙的长度，且有ΔL=0.412h ()()()()8.0264.0258.03.0++-+h W h W εε 矩形贴片的宽度W 可以由下式计算，W=212102-⎪⎭⎫ ⎝⎛+εf c对于同轴线馈电的微带贴片天线，在确定了贴片长度L 和宽度W 之后，还需要确定同轴线馈点的位置，馈点的位置会影响天线的输入阻抗。

在微波应用中通常是使用50Ω的标准阻抗，因此需要确定馈点的位置使天线的输入阻抗等于50Ω.对于如图所示的同轴线馈电的微带贴片天线，坐标原点位于贴片的中心以（x f ，y f ）表示馈点的位置坐标。

对于TM 10模式，在W 方向上的电场强度不变，因此理论上的W 方向上的任一点都可以作为馈点，为了避免激发TM 1n 模式，在W 方向上的馈点的位置一般取在中心点，即 y f =0在L 方向上电场有λg /2的改变，因此在长度L 方向上，从中心点到两侧，阻抗逐渐变大；输入阻抗等于50Ω时的馈点可以由下式计算，x f =)(2L L ξ 式中， )121(212121)(l h L +--++=εεξ上述分析都是基于参考地平面是无限大的基础上的，然而实际设计中，参考地都是有限面积的，理论分析证明来了当参考地平面比微带贴片大出6h 的距离时，计算结果就可以达到足够的准确，因此设计中参考地的长度L GND 和宽度W GND 只需要满足以下条件即可， L GND ≥L+6hW GND ≥W+6h2设计指标和天线结构参数计算我这次设计的矩形微带天线工作于ISM 频段，其中心频率为 2.45GHz ；无线局域网（WLAN ）、蓝牙、ZigBee 的无线网络均可以工作在该频段上。

基于HFSS矩形微带天线仿真与设计【摘要】本文基于HFSS软件，对矩形微带天线进行仿真与设计，通过分析HFSS仿真原理和矩形微带天线设计原理，提出了HFSS仿真与设计流程。

对参数进行优化分析，进行性能评估与实验结果比对。

最后总结了HFSS矩形微带天线的仿真与设计，展望未来研究方向，探讨研究成果的应用前景。

该研究意义重大，可以为微带天线的设计与应用提供重要参考，推动通信领域的发展。

【关键词】矩形微带天线、HFSS仿真、设计、原理、流程、参数优化、性能评估、实验结果、总结、展望、研究成果、应用。

1. 引言1.1 研究背景矩形微带天线是一种常见的微波天线类型，在通信领域有着广泛的应用。

随着通信技术的发展和应用，对天线设计的要求也越来越高。

研究人员对矩形微带天线的性能进行优化和改进，以满足不同应用场景的需求。

在这种背景下，基于HFSS仿真技术的矩形微带天线设计成为了一个热门的研究方向。

HFSS是一种常用的高频电磁场仿真软件，能够较为准确地模拟微波元器件的电磁场分布和特性。

通过HFSS仿真可以快速评估不同设计参数对矩形微带天线性能的影响，为设计优化提供有力支撑。

本研究旨在通过HFSS仿真与设计，对矩形微带天线进行参数优化分析，并对其性能进行评估与实验验证。

通过探究HFSS矩形微带天线的仿真与设计流程，为进一步优化微波天线设计提供参考。

本研究将结合理论分析与实验结果，总结HFSS矩形微带天线的仿真与设计经验，并展望未来对矩形微带天线设计的进一步研究方向。

1.2 研究意义通过对矩形微带天线的仿真与设计研究，可以深入理解天线的工作原理和特性，为设计更加优秀的微带天线提供理论支持。

通过参数优化分析和性能评估，可以提高矩形微带天线的性能，并且在实际工程中实现更好的应用效果。

矩形微带天线的仿真与设计研究也有助于推动天线技术的发展，促进通信技术的进步和应用场景的拓展。

本文研究的矩形微带天线仿真与设计对于推动通信技术和天线技术的发展具有重要的意义，有助于提高微带天线的性能和应用效果，同时也为相关领域的研究和实际应用提供了理论支持和实用价值。
