电气施工技术交底记录

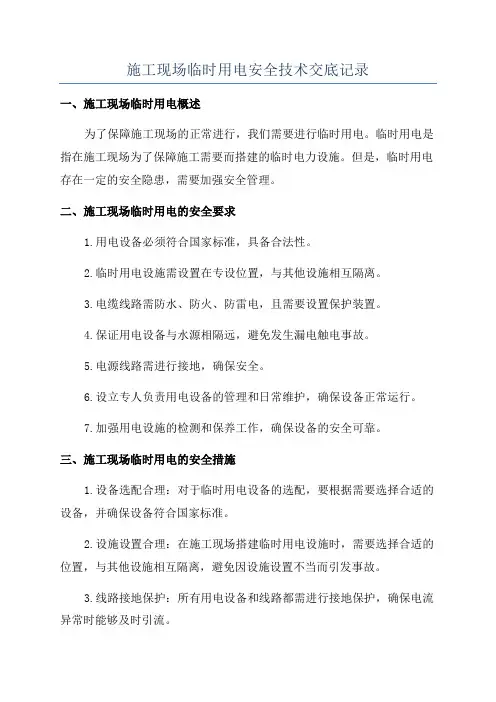

施工现场临时用电安全技术交底记录一、施工现场临时用电概述为了保障施工现场的正常进行，我们需要进行临时用电。

临时用电是指在施工现场为了保障施工需要而搭建的临时电力设施。

但是，临时用电存在一定的安全隐患，需要加强安全管理。

二、施工现场临时用电的安全要求1.用电设备必须符合国家标准，具备合法性。

2.临时用电设施需设置在专设位置，与其他设施相互隔离。

3.电缆线路需防水、防火、防雷电，且需要设置保护装置。

4.保证用电设备与水源相隔远，避免发生漏电触电事故。

5.电源线路需进行接地，确保安全。

6.设立专人负责用电设备的管理和日常维护，确保设备正常运行。

7.加强用电设施的检测和保养工作，确保设备的安全可靠。

三、施工现场临时用电的安全措施1.设备选配合理：对于临时用电设备的选配，要根据需要选择合适的设备，并确保设备符合国家标准。

2.设施设置合理：在施工现场搭建临时用电设施时，需要选择合适的位置，与其他设施相互隔离，避免因设施设置不当而引发事故。

3.线路接地保护：所有用电设备和线路都需进行接地保护，确保电流异常时能够及时引流。

4.防水、防火措施：电缆线路需要进行防水、防火处理，确保设备在使用过程中不受外界因素的影响。

5.定期检测和维护：定期对临时用电设施进行检测和维护，发现问题及时修复，确保设备的正常运行。

6.人员安全意识培训：对参与临时用电工作的人员进行安全意识培训，提高其对安全事故的预防和应急处置能力。

7.严禁私拉乱接电源：临时用电设施不得私拉乱接电源，防止电线过载、短路等电力事故的发生。

四、施工现场临时用电的应急措施1.电气事故应急预案：制定电气事故应急预案，明确责任人和应急处理流程，确保在事故发生时能够迅速有效地进行处置。

2.应急开关和闸刀的设置：在临时用电设施附近设置应急开关和闸刀，方便在发生事故时及时切断电源。

3.应急灯具和应急通道：在临时用电设施附近设置应急灯具和应急通道，确保在紧急情况下能够迅速安全地疏散人员。

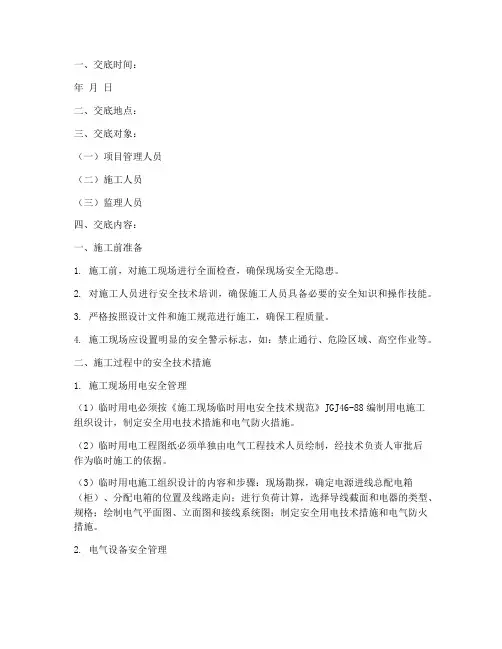

一、交底时间：年月日二、交底地点：三、交底对象：（一）项目管理人员（二）施工人员（三）监理人员四、交底内容：一、施工前准备1. 施工前，对施工现场进行全面检查，确保现场安全无隐患。

2. 对施工人员进行安全技术培训，确保施工人员具备必要的安全知识和操作技能。

3. 严格按照设计文件和施工规范进行施工，确保工程质量。

4. 施工现场应设置明显的安全警示标志，如：禁止通行、危险区域、高空作业等。

二、施工过程中的安全技术措施1. 施工现场用电安全管理（1）临时用电必须按《施工现场临时用电安全技术规范》JGJ46-88编制用电施工组织设计，制定安全用电技术措施和电气防火措施。

（2）临时用电工程图纸必须单独由电气工程技术人员绘制，经技术负责人审批后作为临时施工的依据。

（3）临时用电施工组织设计的内容和步骤：现场勘探，确定电源进线总配电箱（柜）、分配电箱的位置及线路走向；进行负荷计算，选择导线截面和电器的类型、规格；绘制电气平面图、立面图和接线系统图；制定安全用电技术措施和电气防火措施。

2. 电气设备安全管理（1）电工必须经过专业及安全技术培训，经（地）市劳动部门考试合格发给操作证，方准独立操作。

（2）电工应掌握用电安全基本知识和所有设备性能。

（3）上岗前按规定穿戴好个人防护用品。

（4）停用设备应拉闸断电，锁好开关箱。

（5）负责保护用电设备的负荷线、保护零线（重复接地）和开关箱。

3. 放线施工安全管理（1）放线前应详细了解放线的环境，处理好可能妨碍施工的妨碍物。

（2）导线展放过程中，应有专人观察检查。

若发生磨伤、断股、扭曲、金钩、断头等现象，应按规定进行处理。

（3）导线在同一处损伤，同时符合下列情况时，应将损伤处棱角与毛刺用0号砂纸磨光，可不作补修。

（4）布线时的导线长度应留有裕度，一般平地及丘陵地取2%；山区取3%；高山和深谷取5%。

（5）根据耐张段的长度合理布置不同线长的线盘，应尽量避免切断导线造成浪费。

（6）长度相等的导线避雷线尽量在同一区段，以便于导线避雷线的连接和减少连接导线避雷的设备。

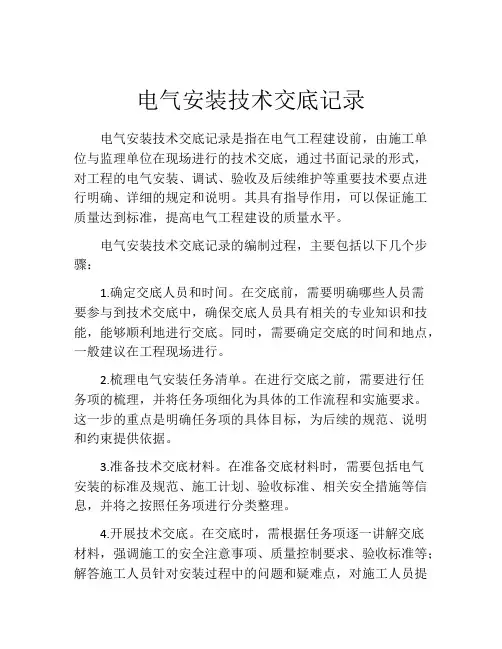

电气安装技术交底记录电气安装技术交底记录是指在电气工程建设前，由施工单位与监理单位在现场进行的技术交底，通过书面记录的形式，对工程的电气安装、调试、验收及后续维护等重要技术要点进行明确、详细的规定和说明。

其具有指导作用，可以保证施工质量达到标准，提高电气工程建设的质量水平。

电气安装技术交底记录的编制过程，主要包括以下几个步骤：1.确定交底人员和时间。

在交底前，需要明确哪些人员需要参与到技术交底中，确保交底人员具有相关的专业知识和技能，能够顺利地进行交底。

同时，需要确定交底的时间和地点，一般建议在工程现场进行。

2.梳理电气安装任务清单。

在进行交底之前，需要进行任务项的梳理，并将任务项细化为具体的工作流程和实施要求。

这一步的重点是明确任务项的具体目标，为后续的规范、说明和约束提供依据。

3.准备技术交底材料。

在准备交底材料时，需要包括电气安装的标准及规范、施工计划、验收标准、相关安全措施等信息，并将之按照任务项进行分类整理。

4.开展技术交底。

在交底时，需根据任务项逐一讲解交底材料，强调施工的安全注意事项、质量控制要求、验收标准等；解答施工人员针对安装过程中的问题和疑难点，对施工人员提出的疑问给予详细回答。

同时，还要对参与交底的人员进行会议记录和签字确认。

5.技术交底文件的整理和归档。

交底完成后，需要将交底的内容进行整理，形成电气安装技术交底记录并进行归档保存。

这样，可以为日后施工和检查提供重要的参考依据。

电气安装技术交底记录对于电气工程的质量管理、工作流程规范、安全管理等方面有着重要的作用。

通过交底记录的方式明确了工程建设的具体目标、标准规范以及施工安全要求，为工程建设顺利实施提供了必要的保障。

同时，在后续的施工和验收中，这一记录可以作为重要的参考依据，为工程质量的控制提供必要的支撑。

总之，电气安装技术交底记录是一个重要的建设管理工具，通过明确交底内容、规范施工流程，可以为电气工程建设提供有力的支持，确保项目质量的合格，同时还可以优化工作流程和提高项目整体效率，为电气工程的推进贡献力量。

电气工程技术交底技术、质量交底记录C2-03工程名称交底项目交底内容文字说明或附图：内容：该工程作业时间短，工期紧与土建交叉作业机会较多，为确保施工技术质量，明确技术责任，现与生产班组进行如下交底：全部电气安装工程以设计图纸为依据，按电气技术规程和电气安全操作规程进行施工，施工电工必须有操作证。

及时与土建施工人员配合好，防止造成不必要的打洞、刨沟等重复劳动。

并与水暖施工人员配合好，防止距水暖管及消防箱太近。

隐蔽工程必须提前通知甲方验收后，方可进行下道工序施工。

一、金属管敷设：1、配管管路弯曲半径不得小于其外径的6倍，弯曲管不得产生凹陷扁折和裂缝等，弯曲度不得小于90度，椭圆率不得大于10%管口应光滑无毛刺。

2、敷设在砼内的管路曲半径不得小于其外径的10倍，外径不允许超过砼的二分之一。

埋入砼内或墙内的管子，距表面的净距离不应小于15㎜，直埋在室内土中的管路应刷防腐油两道。

3、电线管用管丝扣连接时，管头套丝长度不应小于管接头长度的二分之一，并应在头两端焊接直径不小于5㎜的金属跨接线。

套管连接时套管长度为连接管外径的2.5倍以上，连接管的对口处应在套管中心。

套管的粗细应根据连接管的大小相配合。

套管采用焊接，焊口应牢固、严密。

4、暗配的电线管应沿最近的路线敷设，并尽量减少弯曲。

管路超过下列长度时，中间应加装接线盒或加大管径。

管子长度超过30米无弯曲时；管长度超20米有一个弯曲时；管长度超过15米有两弯时；管长度超过8米有三个弯曲时。

5、伸入配电箱、盒内的管长度不应小于5㎜，不大于10㎜，其位置应靠近条后部，严禁敷设在箱内隔层外部。

进入配电箱的干线管应排列平整高度一致，间距离1公分为宜，并用不小于φ6钢筋焊在一起统一接地，上下管也用钢筋焊在一起。

管路敷设好后，应及时把管口堵好，防止进入东西堵管。

二、塑料管敷设：1、用阻燃塑料管或阻燃波纹管，氧指数要大于27.弯曲半径不小于外径的6倍，配管尽量减少弯曲，当管路直线长度超过15米或地角弯超过三个时应加装线盒，或加大管径。

一、交底时间：____年__月__日二、交底地点：____三、交底人：____四、参与人员：____五、交底内容：1. 电气安装工程概况（1）工程名称：____（2）工程地点：____（3）工程规模：____（4）工程类型：____2. 施工现场安全措施（1）施工现场布置：施工现场应合理划分区域，设置安全警示标志，确保施工现场安全。

（2）安全通道：施工现场应设置安全通道，通道宽度不小于 1.5米，并保持畅通。

（3）安全防护：施工现场应设置安全防护设施，如防护栏杆、安全网等，确保施工人员安全。

3. 电气安装工程安全技术措施（1）施工前准备：1）熟悉图纸、施工方案和安全技术交底，明确施工内容和注意事项。

2）检查施工设备、工具、材料是否符合要求，确保施工质量。

3）检查施工现场电源线路、接地装置等是否符合安全要求。

（2）施工过程中安全措施：1）施工人员必须穿戴好个人防护用品，如安全帽、安全带、绝缘手套等。

2）施工人员应严格遵守操作规程，严禁违章操作。

3）施工过程中应保持施工现场整洁，防止物品坠落伤人。

4）施工人员应保持警惕，发现安全隐患立即停止施工，并及时上报。

（3）电气设备安装安全措施：1）电气设备安装前，应检查设备外观，确保设备无损坏、变形。

2）电气设备安装时，应按照施工图纸和规范要求进行，确保安装牢固。

3）电气设备安装后，应进行绝缘电阻、接地电阻等测试，确保设备安全可靠。

4）电气设备维修、拆除时，应切断电源，并采取必要的安全措施。

4. 事故应急处理（1）发生触电事故时，应立即切断电源，并迅速采取救护措施。

（2）发生火灾事故时，应立即报警，并组织人员进行灭火。

（3）发生其他事故时，应按照应急预案进行处置。

六、注意事项1. 施工人员应严格遵守国家有关安全生产的法律法规和标准。

2. 施工现场应定期进行安全检查，发现问题及时整改。

3. 施工人员应积极参加安全教育培训，提高安全意识。

4. 施工单位应建立健全安全生产责任制，确保施工安全。

一、基本信息1. 交底日期：____年____月____日2. 交底单位：____单位3. 交底人：____（工程师/技术负责人）4. 接收人：____（施工人员/安全员）二、工程概况1. 工程名称：____工程2. 施工地点：____3. 施工内容：____4. 施工期限：____三、安全技术交底1. 电气设备安全管理（1）施工现场所有电气设备必须符合国家相关标准和规范。

（2）电气设备应定期进行检查、维护和保养，确保设备安全可靠。

（3）施工现场应配备足够数量的绝缘手套、绝缘鞋、绝缘棒等防护用品。

（4）电气设备操作人员必须经过专业培训，持证上岗。

2. 电气线路安全管理（1）电气线路应按照设计要求进行敷设，严禁私拉乱接。

（2）电气线路敷设前，应进行现场勘察，确保线路安全可靠。

（3）电缆敷设应遵循“横平竖直、整齐美观、安全可靠”的原则。

（4）电气线路应采用符合标准的绝缘导线，严禁使用裸线。

3. 电气设备操作安全（1）操作电气设备前，应检查设备是否处于正常状态，确认无误后方可操作。

（2）操作电气设备时，应穿戴好个人防护用品，如绝缘手套、绝缘鞋等。

（3）操作电气设备时，应遵循操作规程，严禁违规操作。

（4）电气设备操作人员应定期进行体检，确保身体健康。

4. 触电事故预防（1）施工现场应设置明显的警示标志，提醒人员注意安全。

（2）施工现场应配备足够的消防器材，如灭火器、消防沙等。

（3）电气设备操作人员应熟悉触电事故的预防和处理方法。

（4）施工现场应定期进行安全检查，及时发现并消除安全隐患。

四、安全责任1. 施工单位应建立健全电气工程安全管理制度，明确各岗位的安全责任。

2. 施工单位应加强对电气工程的安全教育，提高施工人员的安全意识。

3. 施工单位应定期对电气工程进行安全检查，确保安全措施落实到位。

4. 施工单位应按照国家相关法律法规，对电气工程的安全事故进行处理。

五、附则1. 本安全技术交底记录经交底人和接收人签字确认后生效。

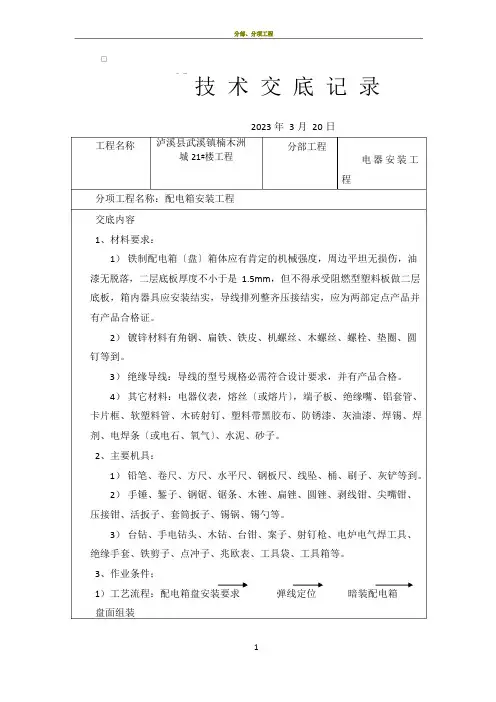

分部、分项工程技术交底记录2023 年3 月20 日工程名称泸溪县武溪镇楠木洲城21#楼工程分项工程名称：配电箱安装工程交底内容1、材料要求：分部工程电器安装工程1）铁制配电箱〔盘〕箱体应有肯定的机械强度，周边平坦无损伤，油漆无脱落，二层底板厚度不小于是1.5mm，但不得承受阻燃型塑料板做二层底板，箱内器具应安装结实，导线排列整齐压接结实，应为两部定点产品并有产品合格证。

2）镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等到。

3）绝缘导线：导线的型号规格必需符合设计要求，并有产品合格。

4）其它材料：电器仪表，熔丝〔或熔片〕，端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条〔或电石、氧气〕、水泥、砂子。

2、主要机具：1）铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等到。

2）手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳、活扳子、套筒扳子、锡锅、锡勺等。

3）台钻、手电钻头、木钻、台钳、案子、射钉枪、电炉电气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱等。

3、作业条件；1）工艺流程：配电箱盘安装要求弹线定位暗装配电箱盘面组装2）配电箱〔盘〕安装要求A、配是箱应安装在安全、枯燥、易操作的场所。

配电箱〔盘安装时，其底口距地一般为1.5 米，照装时底口距地1.2 米，照相馆装电度表板底口距地不得小于1.8 米，在同一建筑物内，同类盘的高度应全都，允许偏差为10mm。

B、安装配电箱盘所需的木砖及铁件等到均应预埋挂式配电箱〔盘〕应承受金居膨胀螺栓固定。

C、铁制配电箱〔盘〕均需先刷一遍防锈漆，再刷灰油漆，二道。

预埋的各种铁件均应刷防锈漆，并做好明显牢靠的接地。

导线引出面板时，面板线孔应光滑无毛刺，金属应装设绝缘保护套。

D、配电箱〔盘〕带有器具的铁制盘盘面和装有器具的门及电器的金属外壳均应有明显牢靠的PE 保护地线〔PE 线为黄绿相间的双色线也可承受编织软裸铜线〕但PE 保护地线不允许利用箱体或盒体串接。

一、交底时间：年月日二、交底地点：施工现场/配电室三、交底对象：全体施工人员、电工、安全员等四、交底内容：1. 施工现场配电系统概述（1）配电系统组成：包括总配电箱、分配电箱、开关箱、电缆等。

（2）配电系统工作原理：通过电缆将电源输送到各个施工点，为施工现场提供电力。

2. 配电设备安装要求（1）配电箱安装：配电箱应固定在干燥、通风、防火、防潮的地方，底边距地面高度为1.4-1.6米。

配电箱门应向外开，便于操作。

（2）电缆敷设：电缆应沿墙、地面或支架敷设，严禁在地面拖行。

电缆穿越墙、楼板、孔洞时，应穿管保护，并做好防水、防动物侵入措施。

（3）接地装置：接地装置应可靠连接，接地电阻值应符合规定。

3. 配电设备操作规程（1）操作人员应熟悉配电设备操作规程，掌握设备性能。

（2）操作前，应检查配电设备是否完好，接地装置是否可靠。

（3）操作过程中，严禁擅自拆装、改动设备。

（4）发现设备故障，应立即停机断电，并向负责人汇报。

4. 安全注意事项（1）施工现场严禁非电工操作电气设备。

（2）操作人员应穿戴好个人防护用品，如绝缘手套、绝缘鞋等。

（3）严禁赤手触摸带电设备。

（4）严禁在电气设备附近吸烟、饮酒。

（5）电气设备发生故障时，严禁擅自修复。

（6）现场临时用电设备应定期检查、试验，确保安全可靠。

五、责任分工1. 施工单位：负责施工现场配电系统的安装、调试、维护及管理工作。

2. 配电设备供应商：负责提供符合安全标准的配电设备。

3. 施工人员：负责按照操作规程进行电气设备的操作。

4. 安全员：负责监督施工现场的电气安全，确保施工人员遵守安全规定。

六、交底人签字：（交底人姓名）七、记录人签字：（记录人姓名）八、备注：1. 本记录作为配电安全技术交底依据，施工过程中应严格遵守。

2. 如有变更，应及时修改本记录，并通知相关人员。

3. 施工单位应定期组织安全培训，提高施工人员的安全意识。

电气施工技术交底记录日期：XXXX年XX月XX日地点：XXXX工地参与人员：项目经理、电气工程师、技术员、工人等一、施工范围及目标1.1施工范围：本次施工主要涉及建筑内电气系统的安装和调试工作，包括：-低压电气装置的安装和布线；-照明系统、插座和电器设备的安装和接线；-配电柜、变压器以及主要设备的安装和接线；-灭火系统、安全报警系统和紧急电源系统的安装和接线；-智能化电气控制系统的安装和调试。

1.2施工目标：-确保电气系统的正常使用，并符合相关国家标准和规范；-确保施工质量，避免施工过程中出现事故和故障；-完成施工任务，并按时交付。

二、施工工艺要求2.1施工方案：-确定每个电气设备的位置和布置；-编制安装图纸和接线图；-按照图纸进行布线和管道敷设。

2.2施工基础要求：-确保施工区域无水、无尘，地面平整且无障碍物；-施工人员必须佩戴防护用品，如安全帽、防护眼镜等。

2.3施工过程要求：-施工前必须对所有施工材料和设备进行检查和验收；-配电箱、插座和电器设备的安装应符合国家标准和规范，保证安全可靠；-施工现场应保持整洁，杂物需要及时清理，并采取防护措施避免损坏设备；-各项电气设备的接线必须正确、牢固，并进行漏电保护；-施工过程中需要进行绝缘测试和接地测试，确保施工质量；-完成施工后，进行设备的调试和测试，确保设备正常运行。

三、施工安全措施3.1人员安全：-施工人员需佩戴个人防护装备，如安全帽、防护眼镜、防护手套等；-严禁未经培训和授权的人员进行电气设备的操作；-电气设备保护装置必须正常工作，确保使用时的安全性；-在高空作业时，必须严格按照相关规定使用防护措施。

3.2设备安全：-确保施工材料和设备符合相关规范和标准；-施工现场应设置警示标识，提醒人员注意安全；-施工前需对设备进行电器安全检查，确保设备正常工作；-确保电气设备的线路接地良好，防止触电事故的发生；-施工过程中，严禁在工作中的设备上进行非法操作。

电气部分施工技术交底记录
一、前言
电气部分施工技术交底记录是为了确保施工过程中的安全和质量，提供给相关工程人员的指导和参考。

本文档旨在详细介绍电气部分的施工技术交底内容，并明确各项施工要求，以保障工程的顺利进行。

二、施工技术交底内容
1. 电气工程概述
在施工技术交底的开始，首先要对电气工程进行一个整体的概述。

介绍电气工程的项目背景、目标和规模，以及工程的进度计划和奖惩制度。

同时，还要对电气工程所使用的材料和设备进行简要的介绍。

2. 安全注意事项
电气工程施工中安全是首要考虑的因素。

在交底过程中，要重点强调施工人员的安全意识和安全操作规范。

详细介绍电气工程
施工中的危险源和安全风险，并针对电气设备的操作、维护和检修
提供相应的安全注意事项和操作指南。

3. 施工流程和方法
详细描述电气工程的施工流程和方法。

包括电气设备的安装、电缆敷设、配电箱的安装与布线、电气接地等。

每个环节都要对施
工工艺进行说明，明确施工步骤和操作要求，并注意施工现场的环
境要求和工艺要求。

4. 质量要求和验收标准
电气工程的质量是保证工程安全和可靠运行的关键。

对各项
施工工艺进行详细的质量要求和验收标准的交底。

包括电缆接头的
接续要求、导线的规格要求、绝缘电阻的测试要求等。

同时，要明
确验收人员的职责和验收方法。

5. 设备保养和维护
为了保证电气设备的正常运行和延长使用寿命，交底过程中
还要对设备的保养和维护进行说明。

包括定期巡检、清洁维护、设。

施工现场临时用电安全技术交底记录一、前言施工现场临时用电是建筑施工过程中不可或缺的一部分，为了确保施工工作的正常进行和施工人员的安全，临时用电的安全性至关重要。

本文档旨在记录施工现场临时用电安全技术交底的内容，以便施工人员正确理解和遵守临时用电的相关规定和注意事项。

二、临时用电安全技术交底内容1. 临时用电设备概述1.1 临时用电箱的类型和规格介绍。

1.2 临时用电线缆的选择和敷设原则。

1.3 临时用电插头插座的安装和连接要点。

2. 临时用电设备摆放和布线2.1 临时用电设备的位置选择原则。

2.2 临时用电线缆的布线方法和注意事项。

2.3 临时用电设备间距和通道设置要求。

3. 临时用电设备的检查和维护3.1 临时用电设备的定期巡检和保养。

3.2 临时用电设备故障处理方法。

3.3 临时用电设备的报废处理。

4. 临时用电的电气安全4.1 临时用电设备的接地要求。

4.2 临时用电设备的漏电保护装置设置和测试。

4.3 临时用电设备的短路和过载保护。

5. 临时用电的火灾防范措施5.1 临时用电设备周围的防火措施。

5.2 临时用电设备的过热和短路火灾防范。

5.3 临时用电设备的火灾应急处理方法。

6. 临时用电的安全操作原则6.1 施工人员对临时用电设备的正确操作方法。

6.2 施工人员对临时用电设备的触碰和拆卸注意事项。

6.3 施工人员使用临时用电设备时的个人防护措施。

三、结论本文档记录了施工现场临时用电安全技术交底的重要内容，包括临时用电设备的选择、摆放和布线、检查和维护、电气安全、火灾防范措施以及安全操作原则等方面。

通过遵守这些规定和注意事项，可以最大程度地保证施工现场的安全和顺利进行。

希望所有施工人员都认真学习和遵守相关规定，共同营造一个安全的工作环境。
