电子电位差计

电子电位差计使用说明书1. 概述电子电位差计是一种用于测量电路中电压差的设备。

它能够准确测量直流电路和交流电路中的电压差，并将结果以数字形式显示在屏幕上。

本使用说明书将介绍电子电位差计的基本功能、使用方法以及注意事项。

2. 功能特点- 高精度测量：电子电位差计具有高精度的测量能力，可以测量微小的电压差。

- 多功能显示：设备配备了LCD显示屏，能够以数字形式显示测量结果，并可切换不同的测量单位。

- 测量范围广：电子电位差计支持多个测量范围，满足不同电路的测量需求。

- 数据存储功能：设备具备存储功能，可以储存测量结果并支持数据导出。

3. 使用方法3.1 连接测量电路将电子电位差计的红色测量探头连接到要测量的电路的正极，将黑色测量探头连接到电路的负极。

3.2 开机与校准插入电源，按下电源按钮开启电子电位差计。

在进行测量之前，通常需要进行校准。

按照设备说明书中的校准步骤进行操作，确保测量的准确性。

3.3 进行测量将测量探头对准待测电路的正负极，读取并记录测量结果。

如果需要连续测量，可以使用设备的存储功能，以便后续分析数据。

3.4 结束操作测量完毕后，按下电源按钮关闭电子电位差计。

拔出测量探头，进行必要的清理和存放。

4. 注意事项- 请勿超出设备的测量范围，以免损坏电子电位差计或引发安全问题。

- 在进行测量时，确保待测电路处于断开或符合安全标准的状态。

- 若在测量过程中发现异常，请立即停止使用，并按照设备说明书中的故障排除步骤进行处理。

- 定期清洁设备，避免灰尘或污垢影响测量准确性。

- 妥善保管设备，避免撞击或摔落，防止损坏。

5. 维护与保养- 定期检查电子电位差计的电源线和测量探头，确保接线良好。

- 清洁设备外壳和显示屏，使用柔软的干布擦拭，避免使用含有溶剂或腐蚀性物质的清洁剂。

- 如设备出现故障或需要维修，请联系专业技术人员进行处理，切勿私自拆解和修复。

6. 使用范围电子电位差计广泛应用于电子工程、电路设计、科研实验室等领域。

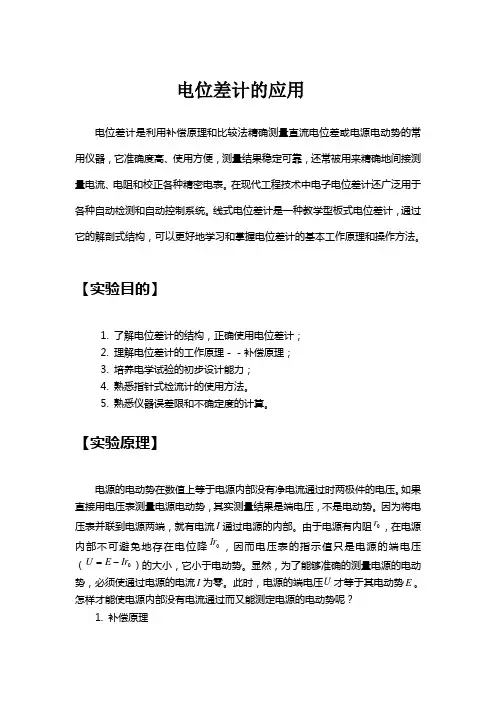

电位差计的应用电位差计是利用补偿原理和比较法精确测量直流电位差或电源电动势的常用仪器，它准确度高、使用方便，测量结果稳定可靠，还常被用来精确地间接测量电流、电阻和校正各种精密电表。

在现代工程技术中电子电位差计还广泛用于各种自动检测和自动控制系统。

线式电位差计是一种教学型板式电位差计，通过它的解剖式结构，可以更好地学习和掌握电位差计的基本工作原理和操作方法。

【实验目的】1. 了解电位差计的结构，正确使用电位差计；2. 理解电位差计的工作原理－－补偿原理；3. 培养电学试验的初步设计能力；4. 熟悉指针式检流计的使用方法。

5. 熟悉仪器误差限和不确定度的计算。

【实验原理】电源的电动势在数值上等于电源内部没有净电流通过时两极件的电压。

如果直接用电压表测量电源电动势，其实测量结果是端电压，不是电动势。

因为将电压表并联到电源两端，就有电流I 通过电源的内部。

由于电源有内阻0r ，在电源内部不可避免地存在电位降0Ir ，因而电压表的指示值只是电源的端电压（0Ir E U -=）的大小，它小于电动势。

显然，为了能够准确的测量电源的电动势，必须使通过电源的电流I 为零。

此时，电源的端电压U 才等于其电动势E 。

怎样才能使电源内部没有电流通过而又能测定电源的电动势呢？ 1. 补偿原理•• 如右图所示，把电动势分别为s E 、x E 和检流计G 联成闭合回路。

当s E <x E 时，电流方向如图所示，检流计指针偏向一边。

当s E >x E 时，电流方向与图示方向相反，检流计指针偏向另一边。

只有当x E E s =时，回路中才没有电流，此时i ＝0，检流计指针不偏转，我们称这两个电动势处于补偿状态。

反过来说，若i ＝0，则x E E s =。

2. 电位差计的工作原理如下图中的ab 为电位差计的已知电阻。

使某一电流I 通过电阻ab ，由于在adE 0a 回路中ad 段的电位差与E 0的方向相反，只要工作电池的电动势E 大于标准电池的电动势E 0，滑动点就可以找到平衡点（G 中无电流时对应的点）此时ad段的电位即为E 0，因而其它各段的电位差就为已知，然后再用这已知电位差与待测量相比较。

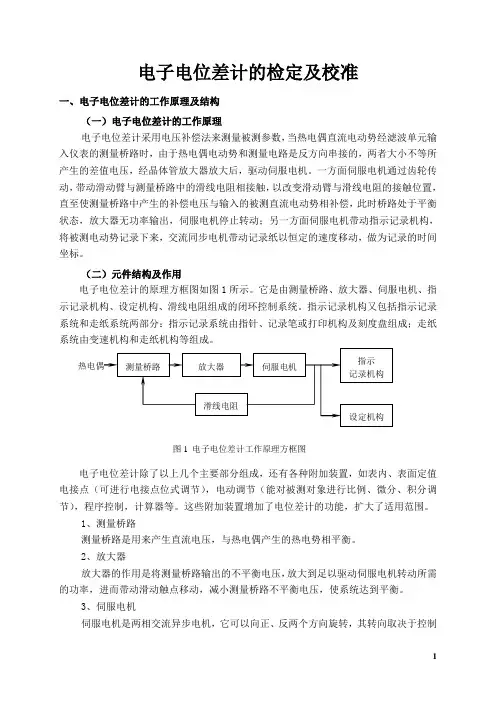

电子电位差计的检定及校准一、电子电位差计的工作原理及结构（一）电子电位差计的工作原理电子电位差计采用电压补偿法来测量被测参数，当热电偶直流电动势经滤波单元输入仪表的测量桥路时，由于热电偶电动势和测量电路是反方向串接的，两者大小不等所产生的差值电压，经晶体管放大器放大后，驱动伺服电机。

一方面伺服电机通过齿轮传动，带动滑动臂与测量桥路中的滑线电阻相接触，以改变滑动臂与滑线电阻的接触位置，直至使测量桥路中产生的补偿电压与输入的被测直流电动势相补偿，此时桥路处于平衡状态，放大器无功率输出，伺服电机停止转动；另一方面伺服电机带动指示记录机构，将被测电动势记录下来，交流同步电机带动记录纸以恒定的速度移动，做为记录的时间坐标。

（二）元件结构及作用电子电位差计的原理方框图如图1所示。

它是由测量桥路、放大器、伺服电机、指示记录机构、设定机构、滑线电阻组成的闭环控制系统。

指示记录机构又包括指示记录系统和走纸系统两部分：指示记录系统由指针、记录笔或打印机构及刻度盘组成；走纸系统由变速机构和走纸机构等组成。

图1 电子电位差计工作原理方框图电子电位差计除了以上几个主要部分组成，还有各种附加装置，如表内、表面定值电接点（可进行电接点位式调节），电动调节（能对被测对象进行比例、微分、积分调节），程序控制，计算器等。

这些附加装置增加了电位差计的功能，扩大了适用范围。

1、测量桥路测量桥路是用来产生直流电压，与热电偶产生的热电势相平衡。

2、放大器放大器的作用是将测量桥路输出的不平衡电压，放大到足以驱动伺服电机转动所需的功率，进而带动滑动触点移动，减小测量桥路不平衡电压，使系统达到平衡。

3、伺服电机伺服电机是两相交流异步电机，它可以向正、反两个方向旋转，其转向取决于控制电压的相位，所以称为伺服电机。

在电子电位差计中，平衡是借助伺服电机实现的，因此要求电动机对控制电压反应灵敏：当有控制电压时，电动机要能够立即启动；当控制电压消失时，电动机能随即停止转动；在未有控制电压时，决不允许有自转现象出现。

西华大学技术监督学院四川省质量技术监督学校毕业论文设计二〇一三年三月二十三日内容摘要：电子电位差计是一种电子自动平衡式显示仪表。

它是利用补偿法原理并能自动调节平衡状态来实现连续测量的点动模拟显示仪表。

由于这类仪表的测量精度和灵敏度较高、性能稳定可靠、使用维修方便，因此广泛用于冶金、电力、石油、化工、机械、煤炭以及国防科研等各个领域。

它配用不同的测量元件，可以测量不同的参数，如电压、电流、压力、流量、液位以及其他的电量和非电量，尤其在温度测量中使用得最为广泛。

关键词：电子电位差计、计量检定、示值校准、不确定度目录内容摘要前言 (1)一、电子电位差计的工作原理及结构 (2)（一）电子电位差计的工作原理 (2)（二）电子电位差计的组成部份及其作用 (2)（三）参考端温度自动补偿的工作原理 (5)二、计量检定及校准 (6)（一）计量检定 (6)（二）常见指示故障及校准 (10)三、检定案例 (12)（一）准备工作 (12)（二）测量结果不确定度评定分析 (13)附录一：原始数据记录表 (16)参考文献 (17)前言：温度是国际单位制中7个基本物理量之一，在生产和科学研究中，许多物理现象和化学过程都是在一定的温度下进行的。

自动平衡式记录仪就是一种能够监控温度等物理量的仪表，它包括电子电位差计（自动电位差计）、自动平衡电桥、函数记录仪以及数字模拟指示相结合的混合式记录仪。

该类仪表可用于配热电偶或热电阻以测量指示和记录（存储）等工业过程量值。

当传感器或变送器把上述被测量转换成仪表可以接受的电量（如电压、电流和电阻值）后，该类仪表即可通过对电量的测量来间接反应其它相关量。

本文主要讲述了配热电偶使用电子电位差计的组成结构、工作原理、计量检定、示值校准及测量结果不确定度进行分析评定。

一、电子电位差计的工作原理及结构（一）电子电位差计的工作原理电子电位差计采用电压补偿法来测量被测参数，当热电偶直流电动势经滤波单元输入仪表的测量桥路时，由于热电偶电动势和测量电路是反方向串接的，两者大小不等所产生的差值电压，经晶体管放大器放大后，驱动伺服电机。
