混凝土钢筋结构排列分布与详图1 一般的粱和柱子的保护层大于或等于40mm时，应该要设置保护层防裂构造。
一般长用的用网片的方法来防止保护层开裂。
（采用直径为4或6的钢筋，间距为150组合起的网状构造）。
、若梁顶部有现浇板钢筋配置通过时，可视为已采取防裂构造措施。
2 基础中的纵向受力钢筋混凝土保护厚度要大于等于40mm，如果没有垫层时不应小于70mm。
3当梁的腹板高度大于等于450MM时，需要在梁的两侧配置相应的构造钢筋，其间距不宜大于200mm，梁的下部纵向钢筋水平间距不应小于25mm和d。
当梁的下部钢筋配置多于两排时，两排以上的中距比下面两排的中距增大一倍，各排钢筋的净距离不应小于25mm和d。
梁的上部钢筋纵向水平方向净距离不应小于30mm和1.5d。
4，剪力墙水平分布钢筋及竖向分布钢筋距离不应该大于300mm。
5 纵向非抗震锚固长度La，当钢筋混凝土施工中易受扰动时，其锚固长度应按表中数值乘以修正系数1.1来确定锚固长度。
在任何情况下，锚固长度不应小于250mm.当HPB235级钢筋受拉时，其末端应做180度弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯后平直部分长度要大于等于3d.受压时，可不做弯钩。

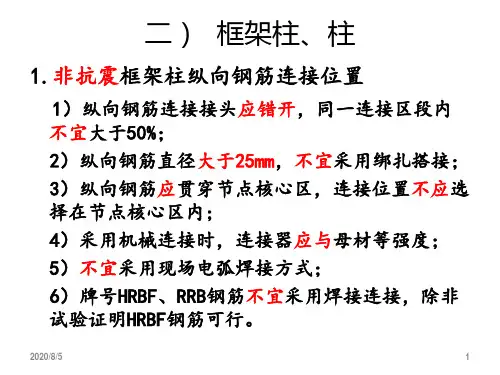

6 抗震锚固长度LaE当不同直径的钢筋绑扎搭接时，搭接长度按较小的直径计算，任何情况下搭接长度不应小于300mm.钢筋的绑扎长度（抗震要求）等于抗震锚固长度乘以修正系数，当强度小于等于25时修正系数为1.2，当强度为50时采用1.4的修正系数.100时采用1.6的修正系数。
7 当末端需做135度时弯后（内）长度不应小于4d，当设计要求做90度时，弯折处的弯弧内直径不应小于5d。
8箍筋，拉筋弯钩构造，弯折角度为135度。
箍筋弯钩弯后平直部分长度：对一般结构，不宜小于5d，对有抗震，抗扭等要求的结构，不应小于10d和75mm的较大值。
螺旋箍筋弯钩弯后平直部分长度不宜小于10d. 拉筋弯钩构造要求与箍筋相同。
创作编号：
GB8878185555334563BT9125XW
创作者：凤呜大王*
钢筋图集全套12本
一03G101-1 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构）
二、03G101-2 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯）三、04G101-3 混凝土结构施工图平面整体表示方法制图规则和构造详图（筏形基础）
四、04G101-4 混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土楼面与屋面板）
五、08G101-5 混凝土结构施工图平面整体表示方法制图规则和构造详图（箱形基础和地下室结构) 六、06G101-6 混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、桩
基承台）七、08G101-11G101 系列图集施工常见问题答疑图解
八、06G901-1 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙) 九、09G901-2 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构)
十、09G901-3 混凝土结构施工钢筋排布规则与构造详图(筏形基础、箱形基础、地下室结构、独立基础、条形基础、桩基承台)
十一、09G901-4 混凝土结构施工钢筋排布规则与构造详图(现浇砼楼面与屋面板)
十二、09G901-5 混凝土结构施工钢筋排布规则与构造详图（现浇混凝土板式楼梯)
创作编号：
GB8878185555334563BT9125XW
创作者：凤呜大王*。
现浇框架结构钢筋绑扎工艺一、工程前期准备1.1确定施工单位和负责人，并制定施工方案。
1.2按照设计图纸和规范要求，选用合适的钢筋规格和材质。
1.3确定钢筋配筋方案，并制作钢筋加工图纸。
1.4检查施工现场的基础和模板。
确保基础平整牢固，模板符合要求。
1.5根据构件图纸，准备好需要的绑扎工具和配件，如钢筋绑扎机、钢筋绑扎线、绑扎剪、绑扎钳等。
2.1钢筋切割：根据钢筋加工图纸的要求，把钢筋按照需要的长度进行切割。
切割时要注意保证切割面平整，切割长度准确。
2.2钢筋布置：按照设计图纸和配筋图纸的要求，将钢筋在模板上布置在正确的位置。
钢筋的直径、间距和叠放方式要符合规范要求。
2.3钢筋绑扎：将绑扎线穿过钢筋并扭紧，确保绑扎线固定牢固。
绑扎线的顶端要留出足够长度，方便日后的绑扎和修剪。
2.4钢筋节点处理：在钢筋节点处进行加固处理，可以采用交叉绑扎、并绑扎和U型绑扎等方法，以增强节点的强度和稳定性。
2.5钢筋间距和高度调整：根据混凝土设计强度和工程要求，对钢筋的间距和高度进行调整。
确保钢筋的位置和间距符合设计要求，以保证混凝土结构的强度和稳定性。
三、工作安全3.1在进行钢筋绑扎前，要检查工作场所的安全设施和用具是否齐全，并进行必要的维护和保养。
3.2绑扎过程中要注意自身的安全，佩戴好安全帽、工作服、手套和安全鞋，并确保绑扎线不会划伤皮肤。
3.3绑扎过程中要注意钢筋的平整度和排列一致性，在绑扎时避免过度拉伸或扭曲钢筋，以免影响混凝土的整体强度。
3.4绑扎完毕后，要对工作场地进行整理和清洁，确保工作场地的安全和整洁。
总结：现浇框架结构钢筋绑扎工艺在钢筋混凝土施工中是十分重要的，它直接影响着混凝土结构的强度和稳定性。
在进行钢筋绑扎之前，我们必须进行充分的准备工作，并在操作过程中注意工作安全，以防止事故的发生。
通过正确的绑扎工艺和安全措施，可以确保混凝土结构的质量和使用寿命。
（1）混凝土结构施工钢筋排布规则与构造详图（现浇混凝土框架、剪力墙、框架-剪力墙）06G901-1（2）砌体填充墙结构构造12G614-1（3）混凝土结构施工图平面整体标识方法制图规则和构造详图(现浇混凝土框架、剪力墙梁、板)11G101-1（4）混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土版式楼梯）11G101-2（5）混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台）11G101-3（6）混凝土结构施工图平面整体表示方法制图规则和构造详图（筏形基础）04G101-3 (7)变形缝建筑构造（二）04CJ01-2（8）砌体填充墙构造详图（二）（与肢体结构柔性连接）10SG614-2（9）框架结构填充小型空心砌块墙体结构构造02SG614(10)热水集中采暖分户热计量系统施工安装04K502（11）室内管道支架及吊架03S402（12）钢制管件02S403（13）卫生设备安装09S304（14）防水套管02S404（15）等电位联结安装02D501-2（16）建筑排水设备附件选用安装04S301（17）室内消火栓安装04S202（18）小型排水构筑物04S519（19）暖气工程91SB1-1(20)卫生工程91SB2-1(21)外装修（1）08BJ3-1(22)外装修（2）08BJ3-2（23）外墙外保温08BJ2-9（24）混凝土小型空心砌体建筑构造08BJ2-8（25框架填充轻集料砌块08BJ2-2（26）墙身-加气混凝土（砌块、条板08BJ2-3（27）墙身-轻钢龙骨纸面石膏08BJ2-5（28）墙身-轻钢龙骨增强纤维水泥板钢板石膏复合板隔墙08BJ2-6(29)楼梯08BJ7-1(30)钢梯08BJ7-2（31室外工程-路、台、坡、棚08BJ9-2(32)居住建筑室内装修08BJ14-3(33)屋面详图08BJ5-1（34）工程防水08BJ6-1（35）内装修-综合08BJ4-1（36）内装修-柜台08BJ4-2（37）内装修-装饰木门08BJ4-4（38）外墙夹芯保温11BJ2-1（39）无障碍设施10BJ12-1(40)建筑外保温（防火）10BJ2-11（41）钢制防火门窗防火卷帘09BJ13-4 (42卫生间、洗池88J8（43）内装修88J4。
