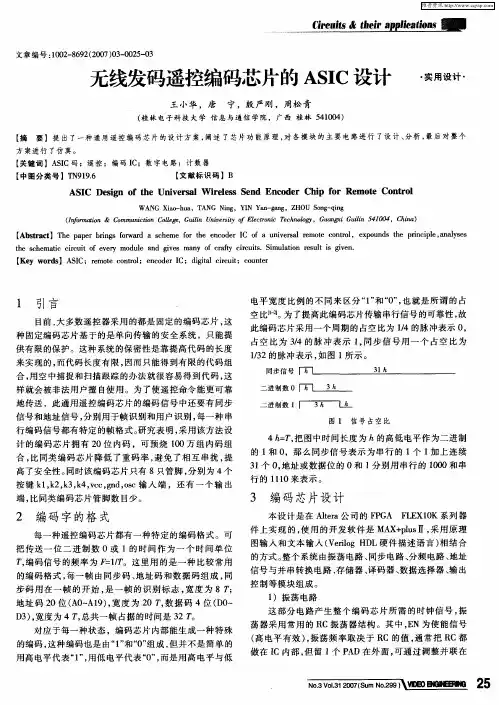

无线发码遥控编码芯片的ASIC设计

文章编号：１００２－８６９２（２００７）０３－００２５－０３无线发码遥控编码芯片的ASIC设计王小华，唐宁，殷严刚，周松青（桂林电子科技大学信息与通信学院，广西桂林５４１００４）【摘要】提出了一种通用遥控编码芯片的设计方案，阐述了芯片功能原理，对各模块的主要电路进行了设计、分析，最后对整个方案进行了仿真。

【关键词】ＡＳＩＣ码；遥控；编码ＩＣ；数字电路；计数器【中图分类号】ＴＮ９１９．６【文献标识码】ＢＡＳＩＣＤｅｓｉｇｎｏｆｔｈｅＵｎｉｖｅｒｓａｌＷｉｒｅｌｅｓｓＳｅｎｄＥｎｃｏｄｅｒＣｈｉｐｆｏｒＲｅｍｏｔｅＣｏｎｔｒｏｌＷＡＮＧＸｉａｏ－ｈｕａ，ＴＡＮＧＮｉｎｇ，ＹＩＮＹａｎ－ｇａｎｇ，ＺＨＯＵＳｏｎｇ－ｑｉｎｇ（Ｉｎｆｏｒｍａｔｉｏｎ＆ＣｏｍｍｕｎｉｃｔｉｏｎＣｏｌｌｅｇｅ，ＧｕｉｌｉｎＵｎｉｖｅｒｓｉｔｙｏｆＥｌｅｃｔｒｏｎｉｃＴｅｃｈｎｏｌｏｇｙ，ＧｕａｎｇｘｉＧｕｉｌｉｎ５４１００４，Ｃｈｉｎａ）【Ａｂｓｔｒａｃｔ】ＴｈｅｐａｐｅｒｂｒｉｎｇｓｆｏｒｗａｒｄａｓｃｈｅｍｅｆｏｒｔｈｅｅｎｃｏｄｅｒＩＣｏｆａｕｎｉｖｅｒｓａｌｒｅｍｏｔｅｃｏｎｔｒｏｌ，ｅｘｐｏｕｎｄｓｔｈｅｐｒｉｎｃｉｐｌｅ，ａｎａｌｙｓｅｓｔｈｅｓｃｈｅｍａｔｉｃｃｉｒｃｕｉｔｏｆｅｖｅｒｙｍｏｄｕｌｅａｎｄｇｉｖｅｓｍａｎｙｏｆｃｒａｆｔｙｃｉｒｃｕｉｔｓ．Ｓｉｍｕｌａｔｉｏｎｒｅｓｕｌｔｉｓｇｉｖｅｎ．【Ｋｅｙｗｏｒｄｓ】ＡＳＩＣ；ｒｅｍｏｔｅｃｏｎｔｒｏｌ；ｅｎｃｏｄｅｒＩＣ；ｄｉｇｉｔａｌｃｉｒｃｕｉｔ；ｃｏｕｎｔｅｒ・实用设计・１引言目前，大多数遥控器采用的都是固定的编码芯片，这种固定编码芯片基于的是单向传输的安全系统，只能提供有限的保护。

这种系统的保密性是靠提高代码的长度来实现的，而代码长度有限，因而只能得到有限的代码组合，用空中捕捉和扫描跟踪的办法就很容易得到代码，这样就会被非法用户擅自使用。

为了使遥控命令能更可靠地传送，此通用遥控编码芯片的编码信号中还要有同步信号和地址信号，分别用于帧识别和用户识别，每一种串行编码信号都有特定的帧格式。

研究表明，采用该方法设计的编码芯片拥有２０位内码，可预烧１００万组内码组合，比同类编码芯片降低了重码率，避免了相互串扰，提高了安全性。

同时该编码芯片只有８只管脚，分别为４个按键ｋ１，ｋ２，ｋ３，ｋ４，ｖｃｃ，ｇｎｄ，ｏｓｃ输入端，还有一个输出端，比同类编码芯片管脚数目少。

２编码字的格式每一种遥控编码芯片都有一种特定的编码格式。

可把传送一位二进制数０或１的时间作为一个时间单位Ｔ，编码信号的频率为Ｆ＝１／Ｔ。

这里用的是一种比较常用的编码格式，每一帧由同步码、地址码和数据码组成，同步码用在一帧的开始，是一帧的识别标志，宽度为８Ｔ；地址码２０位（Ａ０￣Ａ１９），宽度为２０Ｔ，数据码４位（Ｄ０￣Ｄ３），宽度为４Ｔ，总共一帧占据的时间是３２Ｔ。

对应于每一种状态，编码芯片内部能生成一种特殊的编码，这种编码也是由“１”和“０”组成，但并不是简单的用高电平代表“１”，用低电平代表“０”，而是用高电平与低电平宽度比例的不同来区分“１”和“０”，也就是所谓的占空比［１－２］。

为了提高此编码芯片传输串行信号的可靠性，故此编码芯片采用一个周期的占空比为１／４的脉冲表示０，占空比为３／４的脉冲表示１，同步信号用一个占空比为１／３２的脉冲表示，如图１所示。

４ｈ＝Ｔ，把图中时间长度为ｈ的高低电平作为二进制的１和０，那么同步信号表示为串行的１个１加上连续３１个０，地址或数据位的０和１分别用串行的１０００和串行的１１１０来表示。

３编码芯片设计本设计是在Ａｌｔｅｒａ公司的ＦＰＧＡＦＬＥＸ１０Ｋ系列器件上实现的，使用的开发软件是ＭＡＸ＋ｐｌｕｓⅡ，采用原理图输入和文本输入（ＶｅｒｉｌｏｇＨＤＬ硬件描述语言）相结合的方式。

整个系统由振荡电路、同步电路、分频电路、地址信号与并串转换电路、存储器、译码器、数据选择器、输出控制等模块组成。

１）振荡电路这部分电路产生整个编码芯片所需的时钟信号，振荡器采用常用的ＲＣ振荡器结构。

其中，ＥＮ为使能信号（高电平有效），振荡频率取决于ＲＣ的值，通常把ＲＣ都做在ＩＣ内部，但留１个ＰＡＤ在外面，可通过调整并联在图１信号占空比ｈ３ｈ二进制数１ｈ３ｈ二进制数０ｈ３１ｈ同步信号Ｃｉｒｃｕｉｔｓ＆ｔｈｅｉｒａｐｐｌｉｃａｔｉｏｎｓ２５ＶＩＤＥＯＥＮＧＩＮＥＥＲＩＮＧＮｏ．３Ｖｏｌ．３１２００７（ＳｕｍＮｏ．２９９）２００７年第３１卷第３期（总第２９９期）电视技术外面的电阻来微调频率。

当ＥＮ为“０”时，输出端ＯＳＣ固定为“０”，不产生振荡；当ＥＮ为“１”时，可通过ＲＣ充放电，在输出端ＯＳＣ产生振荡。

此ＯＳＣ作为整个电路的时钟输入端。

２）同步电路在编码芯片电路中，帧同步是数字同步复接设备中的重要部分［１］。

同步电路的作用是产生具有某种特征的同步信号，同步信号一般是用不同形状的脉冲来代表的。

对同步脉冲有以下的要求：同步脉冲要比指令脉冲的抗干扰能力强，这样可提高遥控设备的抗干扰能力；同步脉冲应具有不同于指令脉冲的特征，以便译码电路能将它鉴别出来；同步脉冲的产生电路及鉴别电路应尽量简单可靠。

本设计的同步电路经过Ｄ触发器滤除毛刺。

该同步电路同时做为并行取样电路，只是同步电路的时钟用分频电路的输出１１００，而不是整个电路的时钟ｃｌｋ。

其仿真波形如图３所示。

由以上的仿真波形图可看出，以时间单位为Ｔ＝４ｈ的高低电平表示二进制数的“１”和“０”，整形后的同步信号为１０００００００００００００００００００００００００００００００。

３）分频电路分频电路用来产生串行的１０００与１１１０，１０００与１１１０分别代表地址位与数据位的“０”和“１”。

同时分频电路的ｑ２ｓｈｕｃｈｕ作为并串转换电路与并行取样脉冲信号的时钟信号。

其仿真波形如图４所示。

４）存储器电路存储器电路由编码芯片的按键Ｋ１，Ｋ２，Ｋ３，Ｋ４作为地址信号，４位数据Ｄ１，Ｄ２，Ｄ３，Ｄ４作为存储器的输出，存储器的４个数据输出分别作为４个Ｄ触发器的输入，每个Ｄ触发器的时钟为ｃｌｋ，４个Ｄ触发器数据输出分别作为并串转换电路Ｄ［４］，Ｄ［３］，Ｄ［２］，Ｄ［１］的输入信号。

该存储器电路如图５所示。

５）地址信号与并—串转换电路能将并行数字信号转换为串行数字信号的电路称为并—串转换电路［２］。

所谓并行信号就是ｎ条信号线在传输时必须是各位同时传送。

而串行信号是从低位到高位或者从高位到低位顺序逐位传输的。

６）编码芯片系统设计整个系统由振荡电路、同步电路、分频电路、地址信号与并串转换电路、存储器、数据选择器、输出控制等模块组成。

振荡电路做为整个电路的时钟信号，同步电路做为遥控解码信号的识别标志。

为使信号避免相互干扰和码间冲突，在并串转换电路输出的ｄｉｚｈｉｓｈｕｊｕｂｉｎｇｃｈｕａｎｓｈｕｃｈｕ加上一个非门，得到ｄｉｚｈｉｓｈｕｊｕｂｉｎｇｃｈｕａｎｓｈｕｃｈｕｆｅｉ，这样并串就得到了两个输出。

当输出为ｄｉｚｈｉｓｈｕｊｕｂ－ｉｎｇｃｈｕａｎｓｈｕｃｈｕ时，使这个输出与分频器的输出Ｚ１１１０相与，当输出为ｄｉｚｈｉｓｈｕｊｕｂｉｎｇｃｈｕａｎｓｈｕｃｈｕｆｅｉ时，使这个输出与分频器的输出Ｚ１０００相与，两个相与后的输出经过一个或门，或门的输出就得到了输出ｅ，这样产生的输出ｅ避免了相互串扰、降低了重码率。

该编码芯片的总体电路如图６所示。

４仿真及分析综合考虑实际的应用和成本，拟以２．２!ｍ的铝栅工艺流片，按照ＮＭＯＳ管宽长比为３∶１，ＰＭＯＳ管宽长比为６∶１的比例设置（有些地方需要做适当调整），对于有毛刺输出的要加Ｄ触发器消除。

由以上各个模块组成编码芯片的整体电路在开发软件ＭＡＸ＋ｐｌｕｓⅡ上输出一帧信号图２常用ＲＣ振荡器ＲＣｃｌｋ５４３２ＮＯＴＮＯＴＮＯＴＮＡＮＤ２ＯＳＣ电路与应用２６ＶＩＤＥＯＥＮＧＩＮＥＥＲＩＮＧＮｏ．３Ｖｏｌ．３１２００７（ＳｕｍＮｏ．２９９）图６整体电路结构图的仿真波形如图７所示。

由图７可看出，该编码芯片同步信号为１０００００００００００００００００００００００００００００００。

该芯片的地址信号为１１１０１０１１１０１１０００１１０１１，数据信号为１１０１，２０位地址信号和４位数据信号的“１”和“０”分别用占空比为１１１０和１０００表示，１１１０和１０００用１６进制表示为Ｅ和８，那么地址信号为８０位，数据信号为１６位，８０位地址信号用１６进制表示为ＥＥＥ８Ｅ８ＥＥＥ８ＥＥ８８８ＥＥ８ＥＥ。

４位数据信号用１６进制表示为ＥＥ８Ｅ。

故此编码芯片输出一帧信号ｗｘｈ８００５１９为１０００００００００００００００００００００００００００００００ＥＥＥ８Ｅ８ＥＥＥ８ＥＥ８８８ＥＥ８ＥＥＥＥ８Ｅ，用二进制表示输出为１２８位信号。

该编码芯片的应用，只要改变按键ｋ１，ｋ２，ｋ３，ｋ４的输入信号，应用该芯片就可控制不同的１５路信号，而不是单一的一路信号。

５小结综上所述，无线发码通用遥控编码芯片的研制，采用了较为先进的技术。

该芯片的逻辑设计、仿真、版图绘制及验证在ｔａｎｎｅｒ设计环境中完成［３］。

由于电路规模较小，采用全定制手工布线，大大减小了芯片面积。

该芯片采用２．２!ｍ的铝栅工艺制造，成本低廉、工艺成熟、稳定可靠，因此本设计适合开发各种低成本遥控报警器及各种遥控系统，如可应用在家用电器遥控、车库门控制、防盗报警器等多种遥控场合。

此通用编码芯片不仅可给人们的工作和生活带来很多便利，同时具有较好的推广应用价值。

在具体的应用中，外接振荡电阻可根据需要进行适当的调节，阻值越大振荡频率越小，编码的宽度越大，发码一帧的时间越长。

参考文献［１］肖景和，赵健．无线电遥控组件及其应用电路［Ｍ］．北京：人民邮电出版社，２００４．［２］何书森．实用遥控电路原理与设计速成［Ｍ］．福州：福建科学技术出版社，２００２．［３］廖裕平．ＴａｎｎｅｒＰｒｏ集成电路设计与布局实战指导［Ｍ］．北京：科学出版社，２００４．!作者简介：王小华（１９８０－），硕士生，主研专用集成电路设计；唐宁，教授，硕士生导师，主要从事专用集成电路等方面的研究；殷严刚（１９８１－），硕士生，主研专用集成电路设计；周松青（１９８１－），硕士生，主研专用集成电路设计。
